Беспроводные сети

Практическая работа 10-2-2. Беспроводная сеть между офисами

Настроим следующую беспроводную сеть ( рис. 10.20).

Снабжаем ноутбука wi-fi адаптерами WPC300N. Настройки обоих ноутбуков аналогичны ( рис. 10.21).

Помимо SSID на ноутбуках настраивается шлюз ( рис. 10.22).

SSID задаем на обеих точках доступа ( рис. 10.23).

Проверяем связь ПК из разных офисов ( рис. 10.24).

Настройка коммутируемого WI-FI соединения

В этой лекции мы рассмотрим два примера работы с wi-fi сетью.

Практическая работа 10-3-1. Настройка коммутируемого WI-FI соединения

Соберем и настроим сеть, изображенную на рис. 10.25.

Сначала зададим имя сети (SSID) на точке доступа ( рис. 10.26).

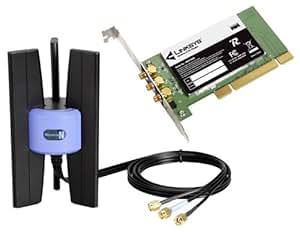

В оба ПК вставляем беспроводной адаптер Linksys-WPM-300N ( рис. 10.27).

Устанавливаем связь точки доступа и PC0, для этого нажимаем на кнопку PC Wireless ( рис. 10.28).

Теперь открываем вкладку Connect и нажимаем на кнопку Connect ( рис. 10.29).

В результате у нас получается динамическая связь PC0 и Access Point-PT ( рис. 10.30).

Меняем динамический адрес на статический ( рис. 10.31).

Теперь аналогично настраиваем PC1 и проверяем связь между ПК ( рис. 10.32).

Практическая работа 10-3-2. Беспроводная связь в Packet Tracer с беспроводным роутером

На рис. 10.33 приведена схема сети с беспроводным роутером.

Если мы снабдим оба ПК беспроводным модулем,то в данной сети мы можем наблюдать появление WIFI связи ( рис. 10.34).

Зайдем на роутер и посмотрим на его IP address. Как видим, включен DHCP service и роутер получает IP адрес автоматически ( рис. 10.35).

Теперь на вкладке Config настроим аутентификацию роутера ( рис. 10.36).

Теперь для PC0 заходим в меню PCWireless ( рис. 10.37).

Устанавливаем соединение PC0 и роутера ( рис. 10.38).

Для аутентификации необходим WPA2-PSK пароль, т.е. 1234567890 ( рис. 10.39).

Итак, мы предъявили наш «пропуск» на вход пользователя в сеть и связь устройств установлена ( рис. 10.40).

Теперь вводим пароль на PC1 ( рис. 10.41).

Узнаем динамический IP адрес для PC1 и пингуем его с PC0 ( рис. 10.42).

Источник

Лабораторная работа №5: Cisco Packet Tracer: Wi-Fi (10.05.2018)

Всем привет! Сегодня разберёмся как работает wi-fi.

Задачи лабораторной работы: 1)знакомство со стандартами wi-fi; 2) изучение способов использования wi-fi (маршрутизация и точка доступа);

Создание модели

Создать модель локальной сети, состоящей из обычного домашнего wi-fi роутера и маршрутизатора, который имитирует провайдера Интернета. Использовать интерфейс Fast Ethernet. Добавим ещё пользовательское устройство, например ноутбук. Установим модуль wi-fi (WPC300N) в ноутбук.

Настройка модели

1)Настройки маршрутизатора провайдера Router0 (жирным выделено то, что необходимо ввести с клавиатуры:

Router>en
Router#
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router (config)#int fa0/0
Router (config-if)#ip address 210.210.0.1 255.255.255.252
Router (config-if)#no shutdown

Router (config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router (config-if)#end
Router#
%SYS-5-CONFIG_I: Configured from console by console

Router#wr mem
Building configuration.
[OK]

2)Настройки домашнего wi-fi маршрутизатора Wireless Router0

выполняется с помощью веб интерфейса.

Настройка внешнего интерфейса во вкладке Setup показана на рисунке.

Настройка локальной сети (Network Setup)

Выбираем по умолчанию ip-адрес 192.168.0.1, маска 24-битная 255.255.255.0, разрешён DHCP-сервер, начало раздачи с адреса 192.168.0.100 и всё. После чего незабываем сохранить настройки, нажать на кнопку внизу формы Save Settings.

Настройки во вкладке Wireless, т.е. wi-fi. Выбираем основные настройки вайфая: режим (mode), мы выбираем смешанный (mixed); идентификатор сети (SSID) — netskills; ширина канала (Radio Band) — auto; частоту — 1-2.412HGz; видимость сети (SSID Broadcast) — видимая (enable). Сохраняем настройки.

Переходим ко вкладке Wireless Security. Выбираем режим шифрования WPA2 Personal, алгоритм шифрования AES, ключевое слово для выбранного режима шифрования не менее 8 символов. Сохраняем.

3)Настройка wi-fi адаптера на ноутбуке. Вкладка Desktop->PC Wireless->Connect. Смотрим доступные нам сети. Нажимаем кнопку Connect для подключения к сети netskills.

Если настройки произведены верно, то появиться пунктирная линия между wi-fi маршрутизатором и ноутбуком как на рисунке.

Введём на ноутбуке в командной строке команду ipconfig, чтобы проверить правильность настроек. Из рисунка видно, что DHCP- сервер присвоил правильный ip 192.168.0.100 Пропингуем шлюз (wi-fi маршрутизатор) и пропингуем адрес интернет провайдера. На рисунке видно, что в обоих случаях пинг идёт.

При этом NAT мы не использовали, так как практически на всех wi-fi маршрутизаторах NAT используется по умолчанию.

Если у вас возникли трудности с выполнением задания, вы всегда сможете найти толкового исполнителя здесь: work-zilla.com

Кол-во просмотров: 32124

Возможно, Вам будет интересно почитать:

1 комментарий к “ Лабораторная работа №5: Cisco Packet Tracer: Wi-Fi ”

Отчет по выполненной работе находится по ссылке

Источник

Как подключить ноутбук к точке беспроводного доступа в Cisco Packet Tracer

Помощь в написании контрольных, курсовых и дипломных работ здесь.

Как установить брандмауер в Cisco packet tracer
Как установить сетевой экран Cisco packet tracer? Или по другому брандмауэр.

Как написать на с++ аналог cisco packet tracer?
Задание в общем следующее: нужна VCL форма, на которой можно располагать компьютеры (перетаскивать.

Вложения

контрольная.zip (9.6 Кб, 53 просмотров)

а к какой точке доступа какой ноут надо подключить?

Добавлено через 55 секунд
просто у тебя получается два одинаковых SSID (default) на двух точках

192.168.1.3 к АP1, а остальные три к AP0

Добавлено через 9 минут
Где взять карту wifi?

Вложения

контрольная2.zip (74.2 Кб, 88 просмотров)

Помощь в написании контрольных, курсовых и дипломных работ здесь.

подскажите, как настроить сеть в Cisco Packet Tracer?
привет! подскажите, как настроить сеть в Cisco Packet Tracer? я настраиваю, сеть в курсовую хочу.

Объясните пожалуйста, как сделать в cisco packet tracer
построить в cisco packet tracer следующую сеть комп1—роутер—-роутер—комп2 роутеры 2811. 1).

Как соединить два роутера? (в Cisco Packet Tracer)
Доброе утро, форумчане. Нужна небольшая помощь в Cisco Packet Tracer. Нужно создать КС, как.

Источник

Курс молодого бойца. Практический курс по Cisco Packet Tracer

Быстрый старт

Началось все примерено пару лет назад. Работая в небольшой компании (системный интегратор) из небольшого города столкнулся с постоянной текучкой кадров. Специфика работы такова, что системный инженер за весьма короткий срок получает большой опыт работы с оборудованием и ПО ведущих мировых вендоров. Стоимость такого человека на рынке труда сразу возрастает (особенно, если он успевает получить пару сертификатов) и он просто уходит на более оплачиваемую работу (уезжает в резиновую Москву).

Естественно, что руководство такая ситуация не устраивала, но тут ничего не поделаешь. Единственный доступный вариант — это поставить обучение специалистов на конвеер. Чтобы даже студент после окончания университета мог приступить к работе через две-три недели экспресс-обучения. Так и было решено сформировать курсы для обучения внутри компании по различным направлениям. На мою долю упала разработка мини-курса по быстрому обучению сотрудников настройке сетевого оборудования.

Собственно после этого и началось создание «Курса молодого бойца» по сетевым технологиям.

Курс молодого бойца

Возможно, сразу возникнет вопрос: «Почему Cisco Packet Tracer, а не более продвинутый GNS3?». Без сомнений, GNS3 гораздо лучше. Но лучше в плане детального изучения функционала и для подготовки к каким-либо экзаменам. Если же человек имеет слабое представление о там, как функционируют сети, то лучше Cisco Packet Tracer не найти. Он очень прост в освоении и позволяет поупражняться с основными функциями сетевого оборудования (VLAN, IP адресация, маршрутизация и т.д.). Это подходит для быстрого старта.

Так же мне не хотелось составлять очередной курс по учебникам ICND, т.к. процесс обучения в этом случае сильно затягивался, а мне по прежнему было необходимо подготовить человека за пару недель, да так, чтобы он мог выехать на объект и произвести какие-либо базовые настройки. Поэтому было решено составить курс из основных тем, которые чаще всего встречаются на практике, а дополнительные материалы дать на самостоятельное обучение. В итоге было выявлено несколько основных тем для обучения:

1) Простейшая сеть — объединение двух компьютеров в одну сеть
2) Использование коммутатора — объединение нескольких компьютеров в одну сеть
3) Подключение к сетевому оборудованию — подключение и базовые команды для настройки
4) VLAN — разделение сетей на сегменты
5) STP — механизм защиты от петель
6) EtherChannel — агрегирование каналов
7) L3 коммутатор — отличие от обычного коммутатора, область применения
Маршрутизатор — отличие от L3 коммутатора, область применения
9) Протокол DHCP — автоматическая раздача ip-адресов
10) Статическая маршрутизация — основы маршрутизации трафика между сетями
11) NAT — обеспечение доступа в интернет
12) Динамическая маршрутизация (OSPF, EIGRP) — для более продвинутого изучения маршрутизации
13) Access-List — разграничение доступа
14) Межсетевой экран — отличие от маршрутизатора, область применения
15) DMZ — организация сегмента для общедоступных сервисов
16) VPN — объединение филиалов
17) NTP, SYSLOG, AAA, TFTP — настройка дополнительных фукнций
18) WiFi — базовые принципы беспроводных сетей
19) Траблшутинг — основные методы поиска проблем
20) Типовые схемы — наиболее часто используемые решения

По плану после прохождения данного мини курса человек должен быть способен настроить небольшую сеть по заранее известной конфигурации.

Первоначально было весьма сложно определить метод изложения материала и осознать, понимает ли человек предоставляемый материал. Поэтому было решено записывать небольшие видео уроки, после чего они выкладывались на YouTube, где я мог получить обратную связь со «студентами». Это позволило слегка корректировать занятия. В результате урок разделился на две части:

1) Небольшая теоретическая вводная с приведением дополнительных ресурсов для самоподготовки
2) Практическая часть, включающая лабораторную работу в Cisco Packet Tracer

На данный момент я остановился на уроке DMZ. Сейчас курс состоит из 17 видео уроков, которые я продолжаю добавлять. Ниже приведены несколько уроков и сам плейлист курса:

Заключение

О результатах внедрения обучения внутри компании на основе собственных курсов пока еще судить рано. К лету ожидаем приток студентов, на которых и сможем опробовать свои наработки. Так же станет понятно, возможно ли подготовить человека за столь короткий промежуток времени (пара недель). Повторюсь, основная задача курса — быстрая подготовка специалистов в быстро меняющемся составе департамента системной интеграции.

А пока мы продолжаем получать бесценный опыт и обратную связь от виртуальных «студентов» на youtube. По ходу создания курса выявились проблемы, о которых раньше мы и не подозревали — начиная от неправильно произношения слов, заканчивая неправильными примерами в самих лабораторных работах. Все видео уроки доступны совершенно бесплатно. Надеюсь, что начинающие сетевые инженеры смогут почерпнуть для себя хотя бы немного полезной информации. Таким образом, проект, который начинался как повинность (задача поступившая от руководства) плавно перерос во что-то большее. Сейчас я уже рассматриваю данное занятие исключительно как хобби, которое, надеюсь, принесет что-то действительно стоящее.

Источник

Беспроводные локальные сети или как работает Wi-Fi по стандарту IEEE 802.11. Лабораторная работа в Packet Tracer

В данной статье в лабораторных работах изучается технология беспроводных локальных сетей по стандарту IEEE 802.11. Стандарт IEEE был разработан институтом инженеров по электротехнике и электронике (Institute of Electrical and Electronic Engineers). Отсюда он и получил своё название. Данный стандарт определяет локальные сети Ethernet; поэтому модель TCP/IP не определяет сети Ethernet в своих запросах на комментарии, а ссылается на документы IEEE Ethernet. Все работы будут выполняться в программе Cisco Packet Tracer.

Концепция беспроводных сетей

Многие пользователи регулярно пользуются услугами и устройствами беспроводных локальных сетей (Wireless LAN — WLAN). На текущий момент времени растёт тенденция использования портативных устройств, таких как ноутбуки, планшеты, смартфоны. Также сейчас активно развиваются концепции «умного дома», большинство устройств которого подключаются «по воздуху». В связи с этим возникла потребность беспроводного подключения во всех людных местах: на работе, дома, в гостинице, в кафе или книжном магазине. С ростом количества беспроводных устройств, которые подключаются через сеть WLAN, выросла популярность беспроводных сетей.
Ниже представлена упрощённая схема работы сети в «Доме книги» на Невском проспекте в Санкт-Петербурге.

Портативные компьютеры посетителей взаимодействуют с устройством WLAN, называемым беспроводной точкой доступа (Access Point). Точка доступа использует радиоканал для отправки и получения фреймов (отдельных, законченных HTML-документов, которые вместе с другими HTML-документами могут быть отображены в окне браузера) от клиентского устройства, например, компьютера. Кроме того, точка доступа подключена к той же сети Ethernet, что и устройства, обеспечивающие работу магазина, следовательно, и покупатели, и сотрудники могут искать информацию на дистанционных веб-сайтах.

Сравнение беспроводных локальных сетей с локальными сетями

Беспроводные локальные сети во многом похожи с локальными сетями, например, оба типа сетей позволяют устройствам взаимодействовать между собой. Для обеих разновидностей сетей работает стандарт IEEE (IEEE 802.3 для сетей Ethernet и 802.11 — для беспроводных сетей). В обоих стандартах описан формат фреймов сети (заголовок и концевик), указано, что заголовок должен иметь длину 6 байтов и содержать МАС-адреса отправителя и получателя. Оба стандарта указывают, как именно устройства в сети должны определять, когда можно передавать фрейм в среду, а когда нельзя.
Основное отличие двух типов сетей состоит в том, что для передачи данных в беспроводных сетях используется технология излучения энергии (или технология излучения радиоволн), а в сетях Ethernet используется передача электрических импульсов по медному кабелю (или импульсов света в оптическом волокне). Для передачи радиоволн не нужна специальная среда работы, обычно говорят, что «связь происходит по воздуху», чтобы подчеркнуть, что никакой физической сети не надо. В действительности любые физические объекты на пути радиосигнала (стены, металлические конструкции и т.п.) являются препятствием, ухудшающим качество радиосигнала.

Стандарты беспроводных локальных сетей

IEEE определяет четыре основных стандарта WLAN 802.11: 802.11a, 802.11b, 802.11g и 802.11n.
Наибольшее влияние на стандарты беспроводных сетей оказали следующие четыре организации (см. таблицу ниже)

Сравнение стандартов WLAN

Помимо основных стандартов из таблицы существуют дополнительные стандарты, которые указаны ниже.

Также присутствуют две рекомендации. Буквы при них заглавные.

• 802.11F — Inter-Access Point Protocol (протокол обмена служебной информацией для передачи данных между точками доступа. Данный протокол является рекомендацией, которая описывает необязательное расширение IEEE 802.11, обеспечивающее беспроводную точку доступа для коммуникации между системами разных производителей).
• 802.11T — Wireless Performance Prediction (WPP, предсказание производительности беспроводного оборудования) — методы тестов и измерений (метод представляет собой набор методик, рекомендованных IEEE для тестирования сетей 802.11: способы измерений и обработки результатов, требования, предъявляемые к испытательному оборудованию).

Основные устройства и условные знаки в работе с Wi-Fi

1. Точка доступа – это беспроводной «удлинитель» проводной сети

2. Роутер – это более «умное» устройство, которое не просто принимает и передает данные, но и перераспределяет их согласно различным установленным правилам и выполняет заданные команды.

3. Облако – настроенная часть сети

5. Прямая линия — кабель (витая пара)

Основные способы использования Wi-Fi

1. Wi-Fi мост – соединение двух точек доступа по Wi-Fi

2. Wi-Fi роутер – подключение всех устройств к роутеру по Wi-Fi (вся сеть подключена беспроводным способом).

3. Wi-Fi точка доступа – подключение части сети для беспроводной работы

Задания лабораторной работы.

1. Создать и настроить второй и третий вариант использования Wi-Fi в Cisco Packet Tracer.
2. Настроить мост между двумя точками доступа (первый вариант использования Wi-Fi) на реальном оборудовании.

Выполнение лабораторной работы.

Задание №1 (вариант сети №2)

1. Создадим на рабочем поле Packet Tracer Wi-Fi маршрутизатор (он же Wi-Fi роутер)

2. Создадим маршрутизатор от провайдера (допустим, название провайдера – «Miry-Mir»). Я выбрал маршрутизатор Cisco 1841.

3. Соединяем их кросс-кабелем (пунктирная линия), так как устройства однотипные (роутеры). Соединяем так: один конец в Router1 в FastEthernet 0/0, а другой конец в Wireless Router0 в разъём Internet, так как Router1 раздаёт нам Интернет.

4. Настроим Интернет роутер (Router1) для работы с сетью. Для этого перейдём в настройки роутера дважды кликнув по нему и перейдём во вкладку CLI (Command Line Interface).

В диалоге «Would you like to enter the initial configuration dialog? [yes/no]:» (Вы хотите войти в начальное диалоговое окно конфигурации) пишем «no».

Пишем следующую последовательность команд:

Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip address 120.120.0.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#end
Router#wr mem

По традиции, рассмотрим их по порядку.

1) En – enable. Расширенный доступ к конфигурации
2) Conf t – Configuration terminal. Открывает терминал настройки
3) int fa0/0 – interface fastEthernet0/0. Переходим к настройки указанного порта (в нашем случае к fastEthernet0/0)
4) ip address 120.120.0.1 255.255.255.0 – задаётся IP адрес и его маска. Адрес – 120.120.0.1 (допустим, это адрес нам дал провайдер), маска – /24.
5) no shut – no shutdown. Включить, настроенный нами, интерфейс
6) End – завершения настройки.
7) wr mem – write memory. Сохранение конфигураций.

5. Настроим беспроводной роутер (Wireless Router0) для работы с сетью. Для этого, как и в случае с предыдущим роутером, перейдём в настройки роутера дважды кликнув по нему. Во вкладках выберем графический интерфейс пользователя (GUI — graphical user interface). Такой режим будет отображён при вводе в любом браузере адреса роутера.

Выставим следующие настройки:

Internet Connection Type – Static IP
Internet IP Address – 120.120.0.2
Subnet Mask – 255.255.255.0
Default Gateway – 120.120.0.1
Router IP – 192.168.0.1
Subnet Mask (Router IP) – 255.255.255.0
Start IP Address – 192.168.0.100
Maximum numbers of Users – 50

И внизу страницы нажимаем кнопку «Save settings»

Разбор настроек:
Мы выбрали статический IP, так как провайдер выдал нам белый IP адрес (120.120.0.1/24). Путь по умолчанию (Default Gateway) – это адрес роутера от провайдера. Адрес роутера со стороны беспроводных устройств – 192.168.0.1/24. Роутер будет раздавать IP с 100 по 150.

6. Переходим во вкладку Wireless, то есть беспроводное подключение.

Выставляем следующие настройки:

Network Mode – Mixed
Network Name (SSID) – Habr
Radio Band – Auto
Wide Channel – Auto
Standard Channel – 1 – 2.412GHz
SSID Broadcast – Disabled

И внизу страницы нажимаем кнопку «Save settings»

Режим работы роутера мы выбрали смешанный, то есть к нему может подключиться любое устройство, поддерживающее типы роутера (в эмуляторе Cisco Packer Tracer – это g, b и n). Имя сети мы выставили Habr. Ширину канала роутер выберет сам (есть возможность выбрать либо 20, либо 40 мегагерц). Частота в эмуляторе доступна только 2,4GHz её и оставим. Имя сети мы скрыли, то есть устройства не увидят нашей сети Wi-Fi, пока не введут её название.

7. Настроим защиту нашего роутера. Для этого перейдём во вкладку Security и в пункте «Security Mode» выберем WPA2 Personal, так как WPA – уязвимая защита. Выбирать WPA2 Enterprise, тоже, не стоит, так как для ей работы нам потребуется радиус сервер, которым мы не занимались. Алгоритм шифрования оставляем AES и вводим кодовое слово. Я выставил Habrahabr.

8. Добавим 3 устройства, как на схеме (смартфон, ноутбук и компьютер). Затем заменим разъёмы под rj-45 на Wi-Fi антенну (в смартфоне по умолчанию антенна).

9. Во вкладке Config выстави настройки, которые выставлялись на роутере. Данную операцию необходимо проделать на всех устройствах.

10. Переходим на рабочий стол любого компьютера и открываем командную строку.

11. Проверим какие адреса роутер выдал устройствам. Для этого введём команду ipconfig.

Как видно на скриншоте, роутер выдаёт адреса от 192.168.0.100 до 192.168.0.150.

12. Проверяем работоспособность сети из любого устройства командой ping. Пинговать будем 2 адреса – адрес роутера (192.168.0.1) и белый адрес (120.120.0.1), то есть проверим сможет ли устройство выйти в Интернет.

Снова, всё работает.

В итоге у нас получилась Wi-Fi сеть, которая изображена во втором варианте использования

Задание №1 (вариант сети №3)

2. Создадим точку доступа на рабочем поле программы и соединим её со свитчем. При желании точку доступа можно настроить (Port 0 – это физический порт, а Port 1 – беспроводной)

3. Создадим ещё один VLAN для беспроводной точки доступа.

4. Добавим в настройках роутера 0 VLAN 4, а также добавим его в access лист для выхода в интернет.

Так как это мы проделывали в предыдущих лабораторных работах (по VLAN и PAT), подробно останавливаться не буду, но пропишу все команды на устройствах

Switch>en
Switch#conf t
Switch(config)#vlan 4
Switch(config-vlan)#name Wi-Fi
Switch(config-vlan)#exit
Switch(config)#interface FastEthernet0/5
Switch(config-if)#switchport access vlan 4

Router>en
Router#conf t
Router(config)#int fa0/1.4
Router(config-subif)#encapsulation dot1Q 4
Router(config-subif)#ip address 192.168.4.1 255.255.255.0
Router(config-subif)#no shutdown
Router(config-subif)#end

Роутер (DHCP (Dynamic Host Configuration Protocol — протокол динамической настройки узла). Сетевой протокол, позволяющий компьютерам автоматически получать IP-адрес и другие параметры, необходимые для работы в сети TCP/IP)

Router#conf t
Router(config)#ip dhcp pool Wi-Fi-pool
Router(dhcp-config)#network 192.168.4.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.4.1
Router(dhcp-config)#exit
Router(config)#ip dhcp excluded-address 192.168.4.1
Router(config)#end

Здесь остановлюсь поподробнее, так как ранее мы не встречались с данным параметром.

Router(config)#ip dhcp pool Wi-Fi-pool – создание пула (набора) dhcp адресов
Router(dhcp-config)#network 192.168.4.0 255.255.255.0 – сеть, в которой реализуется dhcp, и её маска
Router(dhcp-config)#default-router 192.168.4.1 – адрес по умолчанию (он же адрес роутера)
Router(config)#ip dhcp excluded-address 192.168.4.1 – исключение адреса роутера из раздачи по dhcp

Роутер (access лист)

Router(config)#ip access-list standard HABRAHABR
Router(config-std-nacl)#permit 192.168.4.0 0.0.0.255
Router(config-std-nacl)#exit
Router(config)#int fa0/1.4
Router(config-subif)#ip nat inside
Router(config-subif)#end

Добавим смартфон на рабочую область Packet Tracer и пропингуем ПК, сервер и Интернет, то есть 192.168.2.2, 192.168.3.2, 120.120.53.1.

Как видно, всё работает.

Задание №2 (вариант сети №1)

К сожалению, в Packet Tracer нет возможности создать Wi-Fi мост (он же репитер или повторитель), но мы сделаем это простое действие на реальном оборудовании в графической среде.

Оборудование, на котором будут проводиться настройки – роутер ASUS RT-N10 и, так называемый, репитер TP-LINK TL-WA850RE.

Перейдём к настройке роутера Asus. Для этого откроем браузер и введём адрес роутера (по умолчанию он сам откроется)

Переходим во вкладку «Беспроводная сеть» и выставим настройка как на скринжоте ниже.

Переходим во вкладку «ЛВС» (локальная вычислительная сеть) и выставляем следующие настройки.

Переходим в главную вкладку. Там мы можем посмотреть наш MAC-адрес

Переходим к настройке репитора TP-LINK

Нам автоматически устройство выдаст главное меню и режим быстрой настройки. Нажмём «Выход» и выполним настройку сами.

Переходим во вкладку «Сеть» и выставим следующие настройки.

Переходим во вкладку «Беспроводной режим» и настраиваем входной и выходной поток.

Во вкладке «Профиль» мы видим все созданные нами профили. Нажмём кнопку «Изменить»

Настроим безопасность выходной сети добавлением ключа WPA2.

Переходим в главное меню и выбираем пункт «Подключить» в «Беспроводном соединении». Далее последует настройка моста. Возможно потребуется ввод пароля от роутера Asus.

После нажатия кнопки будет загрузка конфигураций

И вуаля! Всё готово!

Для того, чтобы не путаться к какому устройству подключаться, можно скрыть SSID на роутере Asus

Проверяем подключение по кабелю

И просмотрим финальную конфигурацию, при подключении к ретранслятору.

Источник

Hello and welcome! This tutorial will give you an easy guide of configuring a wireless network in  Packet Tracer using a wireless router. We’ll go through wireless LAN configuration, wireless security and configuring the wireless router for internet connectivity. Briefly, here are the configurations we’ll perform on the wireless router:

• Wireless LAN administration.
• Wireless  LAN network setup.
• Securing a wireless network with WPA and WEP security features.
• Setting up internet connectivity on the wireless router.

In our network set up, we have two laptops and a PC which should connect to  a LAN provided by one wireless router.The PC is is used by the network Admin and connects to the LAN via an Ethernet port of wireless router.The laptops should connect to the same LAN by wireless means, and for this reason we’ll install wireless adapters on them. Still, we’ll need to connect the LAN to the internet via an ISP router.

Let’s now do all that step by step.

Wireless LAN configuration

First get into Cisco Packet Tracer and in the physical mode, pick a wireless router and two  laptops,a PC, a generic server and a 2800-series router(or just any other router other than wireless).

Now connect the PC to the Ethernet 1 of the wireless router.

For the laptops, replace the already-installed wired LAN module with a wireless adapter module (WMP 300N) .

Make sure that you first power off  each laptop before you make any replacement then restore the power back after replacement. That’s easy to do!

Once you have the wireless modules in place, you’ll see the wireless connections come up between the laptops and the wireless router as shown below.

Next, we’re going to do some settings on the wireless router to create a LAN  then connect it to the internet.

To do any configuration on the wireless router, we’ll use its GUI(Graphical User Interface) which we can access either by:

• Clicking the Wireless Router icon then GUI tab, or
• Using  a browser in a PC or laptop in the LAN.

Let’s use the PC to access the router GUI.

We’ll access the router from the PC or the laptops using the router’s LAN interface.The LAN interface is simply the default gateway of the LAN.

So now, on the ADMIN PC browser, type the IP address of the LAN interface of the wireless router.(192.168.0.1 by default ), then hit Go.

A login prompt appears.  Provide the username (admin) and password (admin) to be allowed into the GUI of the router.You can always change these settings later.

You should  now be in the GUI of the router, whichever approach you chose to access it. Just examine it closely for a moment. On it, you can see several  tabs like Setup, Wireless, Security, Access Restrictions, Application & Gaming, Administration and WRT 300N status.

For this tutorial we’ll focus on setup, wireless and administration tabs. Notice that once you click on one major tab, other ‘sub-tabs’ will appear.

Wireless Router Administration

We’ll begin with Administration  in the GUI. Here we’ll simply change the router’s username  and password.

On the browser of Admin PC, type the IP address of the LAN interface of the wireless router(192.168.0.1, by default). Hit Go to access the GUI of the router. Provide the default username(admin)  and password(admin). Click OK. You’re now on the GUI of the router. See it on the figure below.

Click on the Administration tab and set a new password for administrative access. Scroll down and Save settings. You will be prompted for a username and the new password you just set.Type them and click OK. Wait a bit. A new screen appears confirming settings are successful. You can click on continue  to continue with configurations.

To test for the new password entered, close the browser of Admin PC and try to to access the GUI again using the browser. You’ll now provide the new password you’ve just set.

The admin username and password are important, as only a network admin(or a user with admin rights) is able to log into the router and manage its settings.

Let’s now move on to another setup.

LAN Setup and Internet Setup

To  configure addresses for the LAN  and internet  connectivity, we’ll use  Setup tab.

Network Setup

Network setup means LAN setup. Already, we have a  PC and three laptops in the LAN.We’ll assign the them IP addresses either statically or dynamically (using a DHCP pool set up in the wireless router).

The default LAN network address given here is 192.168.0.0 with a subnet  mask of 255.255.255.0 .The first address in this network (192.168.0.1 by default) has been assigned to the LAN interface of the router. It has just been named IP address. Obviously, all the PCs in the LAN will use the LAN interface as their default interface(to communicate to hosts in outside networks).

Now, in the router’s network settings, you may choose to enable DHCP to dynamically assign IP addresses to the PCs. On the other hand, if you choose to disable DHCP, then obviously, you’ll have to configure static IP addresses on the PCs.

When you choose to enable DHCP, set the start address for the LAN pool, maximum  hosts to be allowed in your LAN and the DNS server for the LAN. The PCs will receive addresses automatically from the pool.

Now, going the DHCP way:

• Ensure DHCP is checked.
• Leave the IP address as  192.168.0.1 (This is the default LAN gateway address).
• Set a start address of 192.168.0.50 and set maximum users to 100 (or any number of users you want)
• You can leave the DNS server entry as it is (0.0.0.0) or specify the address of a DNS server of your choice.
• Scroll down and Save settings.


See the set up window below.

Moving on, let’s enable DHCP on each PC for dynamic configuration. Go to the IP configuration tab  for each PC  and enable DHCP. Each PC should automatically  obtain an IP address from the router.

As an example, here is the IP configuration for Laptop1:

Now let’s  test our wireless LAN.

Ping PC2 from PC1. Ping should succeed.

Try also to ping the LAN interface of the router from one of the PCs ,say, PC1 . It should be successful.

That was pretty easy! Let’s now move on and add wireless security for the wireless LAN access.

Adding security for wireless LAN access

The LAN network we have just setup has no wireless security features enabled. If this a was a production network, this would mean an obvious security  threat since this makes the network accessible to unauthorized users. So let’s implement some level of wireless security to our LAN.

Access  the GUI of wireless router (either by clicking on Router icon or from Admin PC browser), then click on Wireless tab. Under the Basic Wireless Settings  sub tab, change the default wireless SSID to any name of your choice. I have named mine ‘myLAN‘. After this, don’t forget to Save settings.

The acronym SSID stands for Service Set Identifier, and its the name of your wireless network(wireless LAN).

Still, in the Wireless  tab, under  the Wireless security  sub tab, change security mode to WPA  personal , then set passphrase field to a password of your choice. Scroll down and Save settings

The LAN network is now secured for wireless access. To test whether its really protected, click Laptop1->Desktop->Wireless.

A new window appears that shows the now secured wireless network. Click  connect. You can now see the name of the wireless network( myWIFI , in my case) and its signal strength. Site  features listed include WPA1 PSK security  feature.

Again, click connect, then provide the  security pre-shared key for the WiFi that you set, then connect. Laptop 1 is now connected to the WiFi network. You can see at the  bottom right of the screen that the wireless network adapter on the laptop is active.Repeat this process for the Laptop2.

Now, you can change the wireless security mode  to any other from the available options. You may choose WEP security feature for our wireless network, for example. For WEP, provide a 40-bit (10 hexadecimal digits e.g. A123B456C789) or 64 -bit key(16 hex characters).  WEP and WPA configurations look almost alike.

That’s all for wireless security configuration.

Lastly, let’s see how to set up internet configurations on the wireless Router so that the PC and laptops in the LAN can access the internet. So move on to the next section.

Internet Setup

For this part, we’ll configure the internet interface on the router so as to connect our LAN to the internet. Note that for different routers (from different vendors), the internet  interface may be named differently; in some routers, for example, the interface may have the name ‘WAN interface‘, suitably because its the interface that allows devices in our LAN to access the internet.

Here, we’ll connect the internet interface to an ISP router which then connects to an internet server (example.com, as an example).

So now, access  the Internet Setup tab on the GUI  of the wireless router (either by clicking on its icon or from admin PC browser). Actually, in a real life router configuration, you’ll use a PC browser. In this case you should remember the username name and the new password you set.

To Set internet connectivity , we’ll need to set a static IP address on the interface or set interface as a DHCP client so that it will be assigned an address dynamically by the ISP router. Alternatively, you may use PPPoE  to provide WAN connectivity to the internet.

Now,  if you choose to configure a static IP address for the internet interface, you can specify also the default gateway and a DNS server of your choice.

And, if you’d rather like to have the internet interface address configured by DHCP, you’ll then set the internet interface as a DHCP client.  A  DHCP server will be configured on another device, such as the ISP router (in our topology here!).

Otherwise, if you choose PPPoE for internet connectivity, then set up the username and password for PPPoE authentication. The internet interface will then become a PPPoE client and will negotiate for connection with a PPPoE server running on an ISP device so as to achieve internet connectivity.Usually the username and password will be provided by your ISP.

For now, we’ll set the internet interface to act as a DHCP client (with the DHCP server configured on the ISP router)

So then :

First configure IP addresses  and a DHCP server on ISP router.

ISP_ROUTER(config)#int fa0/0
ISP_ROUTER(config-if)#ip add 155.21.21.1 255.255.0.0
ISP_ROUTER(config-if)#no shut
ISP_ROUTER(config-if)#
ISP_ROUTER(config-if)#int fa0/1
ISP_ROUTER(config-if)#ip add 200.0.0.1 255.255.255.0
ISP_ROUTER(config-if)#no shut

ISP_ROUTER(config-if)#exit

ISP_ROUTER(config)#ip dhcp pool mypool
ISP_ROUTER(dhcp-config)#net 155.21.0.0 255.255.0.0
ISP_ROUTER(dhcp-config)#default-router 155.21.21.1
ISP_ROUTER(dhcp-config)#dns-server 0.0.0.0

Now make the internet interface a DHCP client by enabling DHCP on it.

To verify DHCP configuration,click on the wireless router icon, then go to Config tab. Pick DHCP. The interface is now configured with an IP address from the pool set in the ISP router.

Next,we have to configure static or dynamic routes in the ISP router for the devices in the wireless LAN to gain access the internet server:

Here is a static route:

ISP_ROUTER(config)#ip route 192.168.0.0
                    255.255.255.0 fa0/0

Lastly, assign an IP address to the internet server (if you hadn’t done so), then try to reach the server from a host in the LAN.

For example, you can ping the server from Laptop1. Ping should succeed.

That’s all for this tutorial, and I hope you found the tutorial helpful. I also strongly believe that if you’ve gotten everything presented in here,then you have more than a foundation to create your own wireless network using a wireless router, e.g, home WiFi. It’s my believe!

Cheers!

See also:

• How to configure DHCP server in Packet Tracer.
• Configuring DHCPv6 (both stateless and stateful) in Packet Tracer.
• DNS server configuration in Packet Tracer
• IP helper-address configuration in Packet Tracer
