Расшифровка значков комбинации приборов ГАЗель Next.
- Сигнализаторы комбинации приборов ГАЗель Next CNG 3.0.
- Информация по различным комбинациям приборов, сигнализаторам и схемам подключения.
- Схемы ГАЗель Next.

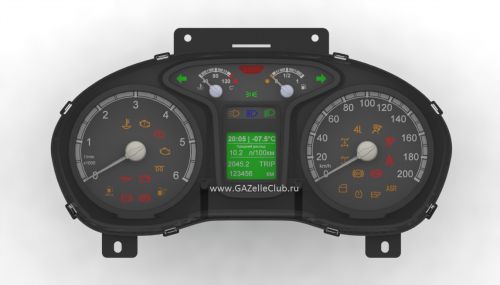

Расположение сигнализаторов.
1.
Сигнализатор (оранжевый) засорения сажевого фильтра.
Информирует водителя о состоянии сажевого фильтра.
2.
Сигнализатор (оранжевый) высокой температуры системы выпуска.
Информирует водителя о засоренности сажевого фильтра.
3.
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
4.
Сигнализатор (красный) критической неисправности двигателя.
Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.
5.
Сигнализатор (оранжевый) MIL.
Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.
После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.
6.
Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
7.
Сигнализатор (зеленый) включения левых указателей поворота.
8.
Сигнализатор (белый) включения дневных ходовых огней.
9.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель определить и устранить причину перегрева.
10.
Сигнализатор (зеленый) включения габаритных огней.
11.
Сигнализатор (красный) «STOP».
Загорается одновременно с одним из аварийных сигнализаторов красного цвета. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом указывает на требование остановки пассажирами (нажатие кнопки в салоне).
12.
Сигнализатор (синий) включения дальнего света фар.
13.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
14.
Сигнализатор (зеленый) включения ближнего света фар.
15.
Сигнализатор (зеленый) включения правых указателей поворота.
16.
Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
17.
Сигнализатор (оранжевый) включения блокировки дифференциала переднего моста или резервный.
18.
Сигнализатор (красный) не пристегнутых ремней безопасности или резервный.
19.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
20.
Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
21.
Сигнализатор (оранжевый) отключения системы стабилизации курсовой устойчивости или резервный.
22.
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания. Эксплуатация автомобиля до устранения данной неисправности не допускается.
23.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
24.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
25.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
26.
Сигнализатор (красный) незакрытых дверей и/или выдвинутой подножки.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом при движении указывает на незакрытые передние и/или боковые двери и/или выдвинутую подножку.
Горение сигнализатора в постоянном режиме и дублирование постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.
27.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
28.
Сигнализатор (оранжевый) включения подогревателя воздуха (для дизельного двигателя).
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
29.
Сигнализатор (оранжевый) наличия воды в топливе (для дизельного двигателя).
Кратковременно загорается при включении приборов.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
30.
Сигнализатор (красный) разряда аккумуляторной батареи.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.
Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.
31.
Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
32.
Сигнализатор (красный) аварийно низкого давления масла.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.
33.
Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.
Загорание сигнализатора свидетельствует о неисправности тормозной системы.
Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности не допускается.
34.
Сигнализатор (оранжевый) включения заднего противотуманного света.
Внимание!
Запрещается эксплуатация автомобиля с постоянно горящими или мигающими сигнализаторами красного цвета. В случае невозможности устранения неисправности на месте допускается движение автомобиля до предприятия технического обслуживания за исключением случаев загорания сигнализаторов, запрещающих дальнейшую эксплуатацию. При несвоевременном обращении на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания. Время эксплуатации автомобиля с включенными сигнализаторами записывается в память блока управления.
Поделиться ссылкой:
Сигнализаторы комбинации приборов
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) MIL.
Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (оранжевый) Внимание системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (белый) включения дневных ходовых огней.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (зеленый) включения габаритных огней.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (синий) включения дальнего света фар.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (зеленый) включения ближнего света фар.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) непристегнутых ремней безопасности или резервный.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) низкого давления в шинах или резервный.
При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) незакрытых дверей кабины.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения подогревателя воздуха.
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Комбинация приборов на автомобилях Газель Бизнес ГАЗ-3302, ГАЗ-33023, ГАЗ-2705, ГАЗ-330202, ГАЗ-330232, ГАЗ-3221, ГАЗ-32212, ГАЗ-32213, ГАЗ-322132, ГАЗ-322133 с двигателями УМЗ-4216, УМЗ-42164, УМЗ-42165, Evotech А274, Evotech А275 цифровая. Снабжена приборами, набором сигнализаторов и звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Назначение сигнализаторов комбинации приборов на Газель Бизнес, порядок устранения последствий сбоев в работе комбинации приборов.
Расположение сигнализаторов комбинации приборов на Газель Бизнес.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов Газель Бизнес, необходимо остановить автомобиль, выявить и устранить неисправность.
Назначение сигнализаторов комбинации приборов на Газель Бизнес.
1. Сигнализатор (красный) критической неисправности двигателя.
Для двигателей Evotech А274 и Evotech А275. При отсутствии неисправностей загорается при включении зажигания и непрерывно горит 2-5 секунд, затем гаснет.
2. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей Evotech А274 и Evotech А275. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
3. Сигнализатор (зеленый) включения пониженной передачи.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
4. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
Для двигателей Evotech А274 и Evotech А275. При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
5. Спидометр.
6. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом. Дублируется кратковременным звуковым сигналом при движении автомобиля.
7. Сигнализатор (красный) разряда аккумуляторной батареи.
8. Сигнализатор (зеленый) включения левых указателей поворота.
9. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из сигнализаторов 2, 5, 8, 15, 19 и 27. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
10. Сигнализатор (красный) аварийного давления масла.
Загорается при включении зажигания. Дублируется кратковременным звуковым сигналом при работающем двигателе. После пуска двигателя сигнализатор должен гаснуть. Допускается загорание сигнализатора:
— На минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода.
— При резком торможении автомобиля.
— Резком повороте автомобиля.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
11. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей УМЗ-4216, УМЗ-42164, УМЗ-42165. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
— Сигнализатор (оранжевый) MIL – для двигателей Evotech А274 и Evotech А275.
12. Сигнализатор (зеленый) включения правых указателей поворота.
13. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов (AБС).
Для автомобилей Газель Бизнес с системой AБС.
14. Сигнализатор (красный) неисправности электронного регулятора тормозных сил (ЕВD).
Для автомобилей Газель Бизнес с системой AБС. При загорании сигнализатора дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
15. Сигнализатор (красный) открытия дверей.
Дублируется кратковременным звуковым сигналом при движении автомобиля. Устанавливается на части автомобилей.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и постоянным полным приводом.
— Сигнализатор (оранжевый) включения переднего моста (для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
17. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста.
Устанавливается на части автомобилей Газель Бизнес.
18. Сигнализатор резервный.
19. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину перегрева.
20. Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
21. Кнопка «Режим».
22. Тахометр.
Указывает частоту вращения коленчатого вала в оборотах в минуту.
23. Сигнализатор (оранжевый) включения заднего противотуманного света.
24. Сигнализатор (синий) включения дальнего света фар.
25. Сигнализатор (зеленый) включения габаритного света.
Дублируется кратковременным звуковым сигналом при выключении зажигания.
26. Сигнализатор (зеленый) включения ближнего света фар.
27. Сигнализатор (зеленый) включения передних противотуманных фар.
Для автомобилей Газель Бизнес с противотуманными фарами.
28. Сигнализатор (красный) аварийного падения уровня тормозной жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
29. Индикатор общего и суточного пробегов.
Верхний ряд – показания общего пробега. Нижний ряд – показания суточного пробега.
30. Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
31. Указатель уровня топлива.
32. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Дублируется кратковременным звуковым сигналом при первом включении. Загорается при остатке топлива около 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, так как это приведет к выходу из строя модуля погружного электробензонасоса.
Во избежание сбоев в работе комбинации приборов Газель Бизнес запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «–») при включенном зажигании. Для устранения последствий сбоев в работе комбинации приборов Газель Бизнес необходимо:
— Выключить зажигание.
— При отключенной аккумуляторной батарее восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
— При подключенной аккумуляторной батарее – отключите и через несколько секунд подключите аккумуляторную батарею к бортовой сети автомобиля.
— Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Содержание
- 1 Панель приборов ГАЗель Бизнес: описание значков
- 2 Знаки на приборной панели ГАЗель Некст
- 3 Инструкция по снятию панели приборов у Газелей
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Комбинация приборов на автомобилях Газель Бизнес ГАЗ-3302, ГАЗ-33023, ГАЗ-2705, ГАЗ-330202, ГАЗ-330232, ГАЗ-3221, ГАЗ-32212, ГАЗ-32213, ГАЗ-322132, ГАЗ-322133 с двигателями УМЗ-4216, УМЗ-42164, УМЗ-42165, Evotech А274, Evotech А275 цифровая. Снабжена приборами, набором сигнализаторов и звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Назначение сигнализаторов комбинации приборов на Газель Бизнес, порядок устранения последствий сбоев в работе комбинации приборов.
Расположение сигнализаторов комбинации приборов на Газель Бизнес.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов Газель Бизнес, необходимо остановить автомобиль, выявить и устранить неисправность.
Назначение сигнализаторов комбинации приборов на Газель Бизнес.
1. Сигнализатор (красный) критической неисправности двигателя.
Для двигателей Evotech А274 и Evotech А275. При отсутствии неисправностей загорается при включении зажигания и непрерывно горит 2-5 секунд, затем гаснет.
2. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей Evotech А274 и Evotech А275. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
3. Сигнализатор (зеленый) включения пониженной передачи.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
4. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
Для двигателей Evotech А274 и Evotech А275. При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
5. Спидометр.
6. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом. Дублируется кратковременным звуковым сигналом при движении автомобиля.
7. Сигнализатор (красный) разряда аккумуляторной батареи.
8. Сигнализатор (зеленый) включения левых указателей поворота.
9. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из сигнализаторов 2, 5, 8, 15, 19 и 27. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
10. Сигнализатор (красный) аварийного давления масла.
Загорается при включении зажигания. Дублируется кратковременным звуковым сигналом при работающем двигателе. После пуска двигателя сигнализатор должен гаснуть. Допускается загорание сигнализатора:
— На минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода.
— При резком торможении автомобиля.
— Резком повороте автомобиля.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
11. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей УМЗ-4216, УМЗ-42164, УМЗ-42165. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
— Сигнализатор (оранжевый) MIL – для двигателей Evotech А274 и Evotech А275.
12. Сигнализатор (зеленый) включения правых указателей поворота.
13. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов (AБС).
Для автомобилей Газель Бизнес с системой AБС.
14. Сигнализатор (красный) неисправности электронного регулятора тормозных сил (ЕВD).
Для автомобилей Газель Бизнес с системой AБС. При загорании сигнализатора дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
15. Сигнализатор (красный) открытия дверей.
Дублируется кратковременным звуковым сигналом при движении автомобиля. Устанавливается на части автомобилей.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и постоянным полным приводом.
— Сигнализатор (оранжевый) включения переднего моста (для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
17. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста.
Устанавливается на части автомобилей Газель Бизнес.
18. Сигнализатор резервный.
19. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину перегрева.
20. Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
21. Кнопка «Режим».
22. Тахометр.
Указывает частоту вращения коленчатого вала в оборотах в минуту.
23. Сигнализатор (оранжевый) включения заднего противотуманного света.
24. Сигнализатор (синий) включения дальнего света фар.
25. Сигнализатор (зеленый) включения габаритного света.
Дублируется кратковременным звуковым сигналом при выключении зажигания.
26. Сигнализатор (зеленый) включения ближнего света фар.
27. Сигнализатор (зеленый) включения передних противотуманных фар.
Для автомобилей Газель Бизнес с противотуманными фарами.
28. Сигнализатор (красный) аварийного падения уровня тормозной жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
29. Индикатор общего и суточного пробегов.
Верхний ряд – показания общего пробега. Нижний ряд – показания суточного пробега.
30. Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
31. Указатель уровня топлива.
32. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Дублируется кратковременным звуковым сигналом при первом включении. Загорается при остатке топлива около 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, так как это приведет к выходу из строя модуля погружного электробензонасоса.
Во избежание сбоев в работе комбинации приборов Газель Бизнес запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «–») при включенном зажигании. Для устранения последствий сбоев в работе комбинации приборов Газель Бизнес необходимо:
— Выключить зажигание.
— При отключенной аккумуляторной батарее восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
— При подключенной аккумуляторной батарее – отключите и через несколько секунд подключите аккумуляторную батарею к бортовой сети автомобиля.
— Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Содержание
- 1 Панель приборов ГАЗель Бизнес: описание значков
- 2 Знаки на приборной панели ГАЗель Некст
- 3 Инструкция по снятию панели приборов у Газелей
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Первая категория показывает действия или состояние системы, требующие от водителя повышения внимания или аккуратности. Во второй разновидности располагается полная группа уведомлений. Сюда относятся указатели положения света фар, поворотники.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
- 8 – указатель состояния блока ЭСУД. Сигнальная лампа активируется сразу после включения зажигания и не угасает в течение 7-8 секунд. Если последовательность соблюдена – это говорит о готовности модуля к запуску мотора. В случае, когда указатель периодически вспыхивает во время движения – отказывает один из элементов цепи или имеется ошибка электронной системы управления двигателем.
- 10 – индикатор антиблокировочной системы тормозов. При его активации нарушена работа механизма. Узнать о наличии модуля можно из сервисного руководства автомобиля.
- 11 – штатный тахометр. Магнитная схема разлинеена от 0 до 6 и указывает на фактическую частоту вращения коленчатого вала.
- 12 – опция EBD устанавливается на некоторых модификациях автомобиля. Обычно монтируется в спарке с АБС устройством. Индикатор выведен справа в верхнем углу. Лампочка ebd говорит, что неправильно работают тормоза нарушено электронное распределение усилия – требует немедленного ремонта. Если продолжить езду на машине, возможна неправильная работа суппортов.
- 13 – сигнализатор правильности закрытия дверей. В случае движения машины с открытыми замками – значок засвечивается и дублируется звуковым сигналом.
- 14 – лампа ставится в комплектации двигателя Камминз с приводом 4х4, отвечает за индикацию включения раздаточной муфты. На автомобилях версии 3302 и аналогичных не используется.
- 15 – лампочка критического перегрева силового агрегата. Если на приборке отображается элемент – требуется немедленно остановиться и заглушить мотор. Дальнейшее использование автомобиля до остывания антифриза чревата необратимыми последствиями для машины. В некоторых ситуациях происходит разрыв патрубков, заклинивание поршневой группы.
- 16 – стрелочный указатель фактической температуры ОЖ двигателя. Допускается езда до момента, когда стрелка переходит в красную зону. Нормальное положение – примерно на середине шкалы в зеленом отсеке.
- 17 – сервисная клавиша «режим» — устанавливается на всех модификациях автомобилей.
- 18/22 – лампочка сигнализирует о включении задних/передних противотуманок. При отключении освещения индикатор тухнет.
- 19 – указатель предназначен для уведомления водителя о включении дальнего режима головного освещения.
- 20 – индикатор включения световых габаритов, расположен в центральной части ЖК дисплея, параллельно дублируется звуковой сигнализацией.
- 21 – указатель включения ближнего света головного освещения.
- 23 – аварийная потеря объема тормозной жидкости в расширительном бачке. При включении индикатора требуется немедленно остановиться и проверить исправность магистралей, устранить места подтекания и пополнить объем бака.
- 24 – одометр. Нижняя часть указывает на суточный, верхняя на общий пробег.
- 25 – клавиша сброса – при помощи органа управления обнуляется намотка километров за сутки.
- 26 – лампа запасника топливного бака, загорается при израсходовании большей части горючего. Индикатор загорается, когда в топливной емкости остается не более 8 литров бензина. Передвигаться в указанном режиме длительное время запрещено – это может повредить напорный насос.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
- красный;
- оранжевый/желтый;
- зеленый.
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Полная расшифровка указателей приборки машины класса Евро-5.
- 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
- 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
- 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
- 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
- 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
- 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
- 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
- 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
- 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
- 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
- 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
- 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
- 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
- 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
- 18 – требование пристегнуть ремни безопасности.
- 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
- 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
- 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
- 22 – EBD отказ или системная ошибка.
- 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
- 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
- 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
- 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
- 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
- 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
- 31 – машина стоит на ручнике, движение невозможно.
- 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
- 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
- 34 – стандартная лампа говорит о включенных кормовых противотуманок.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
- для повышения безопасности поставить машину на ручник и обесточить бортовые системы, отключив аккумулятор;
- снять боковые накладки возле дверей (отщелкнуть клипсы);
- под вставками выкрутить крепежные винты – всего 4 шт;
- под рулевым колесом убрать 2 винта, стягивающие половины кожуха и 2 элемента, притягивающие пластик к металлической основе;
- демонтировать подрулевой кожух, верхнюю и нижнюю крышку;
- под колонкой присутствует декоративная накладка – выкрутить крепления и демонтировать элемент;
- используя пластиковую лопатку или широкую отвертку выщелкнуть 5 клипс, удерживающих крышку щитка приборов и демонтировать деталь;
- при наличии догревателя антифриза, необходимо отключить его контакты;
- на самой приборке необходимо найти и выкрутить 4 крепежных болта;
- доску далее потребуется вынуть на расстояние длины проводов;
- колодку жгута проводов выщелкнуть и снять весь модуль;
- раскрутить хомуты креплений подрулевых переключателей;
- полностью разомкнуть все клеммы, удерживающие торпеду на месте;
- снять крепеж воздуховодов, предварительно выкрутив болты;
- снять трос управления карбюратором;
- удалить болты, удерживающие прикуриватель и аварийку;
- на приводе управления отопителем выкрутить два винта и снять модуль;
- далее головкой №10 открутить 10 освободившихся болтов крепления приборки;
- снять управление карбюраторной заслонкой;
- отключить воздуховоды привода отопителя;
- ввиду большого веса панели снять модуль при помощи помощника;
- установка элементов осуществляется в обратной последовательности.
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Комбинация приборов на автомобилях Газель Бизнес ГАЗ-3302, ГАЗ-33023, ГАЗ-2705, ГАЗ-330202, ГАЗ-330232, ГАЗ-3221, ГАЗ-32212, ГАЗ-32213, ГАЗ-322132, ГАЗ-322133 с двигателями УМЗ-4216, УМЗ-42164, УМЗ-42165, Evotech А274, Evotech А275 цифровая. Снабжена приборами, набором сигнализаторов и звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Назначение сигнализаторов комбинации приборов на Газель Бизнес, порядок устранения последствий сбоев в работе комбинации приборов.
Расположение сигнализаторов комбинации приборов на Газель Бизнес.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов Газель Бизнес, необходимо остановить автомобиль, выявить и устранить неисправность.
Назначение сигнализаторов комбинации приборов на Газель Бизнес.
1. Сигнализатор (красный) критической неисправности двигателя.
Для двигателей Evotech А274 и Evotech А275. При отсутствии неисправностей загорается при включении зажигания и непрерывно горит 2-5 секунд, затем гаснет.
2. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей Evotech А274 и Evotech А275. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
3. Сигнализатор (зеленый) включения пониженной передачи.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
4. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
Для двигателей Evotech А274 и Evotech А275. При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
5. Спидометр.
6. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом. Дублируется кратковременным звуковым сигналом при движении автомобиля.
7. Сигнализатор (красный) разряда аккумуляторной батареи.
8. Сигнализатор (зеленый) включения левых указателей поворота.
9. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из сигнализаторов 2, 5, 8, 15, 19 и 27. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
10. Сигнализатор (красный) аварийного давления масла.
Загорается при включении зажигания. Дублируется кратковременным звуковым сигналом при работающем двигателе. После пуска двигателя сигнализатор должен гаснуть. Допускается загорание сигнализатора:
— На минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода.
— При резком торможении автомобиля.
— Резком повороте автомобиля.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
11. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей УМЗ-4216, УМЗ-42164, УМЗ-42165. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
— Сигнализатор (оранжевый) MIL – для двигателей Evotech А274 и Evotech А275.
12. Сигнализатор (зеленый) включения правых указателей поворота.
13. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов (AБС).
Для автомобилей Газель Бизнес с системой AБС.
14. Сигнализатор (красный) неисправности электронного регулятора тормозных сил (ЕВD).
Для автомобилей Газель Бизнес с системой AБС. При загорании сигнализатора дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
15. Сигнализатор (красный) открытия дверей.
Дублируется кратковременным звуковым сигналом при движении автомобиля. Устанавливается на части автомобилей.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и постоянным полным приводом.
— Сигнализатор (оранжевый) включения переднего моста (для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
17. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста.
Устанавливается на части автомобилей Газель Бизнес.
18. Сигнализатор резервный.
19. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину перегрева.
20. Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
21. Кнопка «Режим».
22. Тахометр.
Указывает частоту вращения коленчатого вала в оборотах в минуту.
23. Сигнализатор (оранжевый) включения заднего противотуманного света.
24. Сигнализатор (синий) включения дальнего света фар.
25. Сигнализатор (зеленый) включения габаритного света.
Дублируется кратковременным звуковым сигналом при выключении зажигания.
26. Сигнализатор (зеленый) включения ближнего света фар.
27. Сигнализатор (зеленый) включения передних противотуманных фар.
Для автомобилей Газель Бизнес с противотуманными фарами.
28. Сигнализатор (красный) аварийного падения уровня тормозной жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
29. Индикатор общего и суточного пробегов.
Верхний ряд – показания общего пробега. Нижний ряд – показания суточного пробега.
30. Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
31. Указатель уровня топлива.
32. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Дублируется кратковременным звуковым сигналом при первом включении. Загорается при остатке топлива около 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, так как это приведет к выходу из строя модуля погружного электробензонасоса.
Во избежание сбоев в работе комбинации приборов Газель Бизнес запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «–») при включенном зажигании. Для устранения последствий сбоев в работе комбинации приборов Газель Бизнес необходимо:
— Выключить зажигание.
— При отключенной аккумуляторной батарее восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
— При подключенной аккумуляторной батарее – отключите и через несколько секунд подключите аккумуляторную батарею к бортовой сети автомобиля.
— Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Значки на приборной панели ГАЗель Некст и Бизнес
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник
Панель приборов и органы управления. Часть 2
Сигнализаторы комбинации приборов
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) MIL.
Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (оранжевый) Внимание системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (белый) включения дневных ходовых огней.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (зеленый) включения габаритных огней.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (синий) включения дальнего света фар.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (зеленый) включения ближнего света фар.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) непристегнутых ремней безопасности или резервный.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) низкого давления в шинах или резервный.
При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) незакрытых дверей кабины.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения подогревателя воздуха.
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Источник
Сигнализаторы комбинации приборов ГАЗель Next CNG 3.0.
Сигнализаторы комбинации приборов ГАЗель Next CNG 3.0.
Расположение сигнализаторов.
1 – сигнализатор (оранжевый) низкого уровня охлаждающей жидкости; 2 – сигнализатор (красный) критической неисправности двигателя; 3 – сигнализатор (оранжевый) MIL; 4 – сигнализатор (оранжевый) «Внимание» системы управления двигателем; 5 – сигнализатор (зеленый) включения левых указателей поворота; 6 – сигнализатор (белый) включения дневных ходовых огней; 7 – сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости; 8 – сигнализатор (зеленый) включения габаритных огней; 9 – сигнализатор (красный) «STOP»; 10 – сигнализатор (синий) включения дальнего света фар; 11 – сигнализатор (оранжевый) минимального резерва топлива в баке; 12 – сигнализатор (зеленый) включения ближнего света фар; 13 – сигнализатор (зеленый) включения правых указателей поворота;14 – сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный; 15 – сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный; 16 – сигнализатор (оранжевый) незакрытых дверей кабины; 17 – сигнализатор резервный; 18 – сигнализатор (зеленый) работы газобаллонного оборудования; 19 – сигнализатор (красный) разряда аккумуляторной батареи; 20 – сигнализатор (красный) включения стояночного тормоза; 21 – сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов; 22 – сигнализатор (красный) аварийно низкого давления масла.
1 –
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
2 –
Сигнализатор (красный) критической неисправности двигателя.
Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.
3 –
Сигнализатор (оранжевый) MIL.
Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.
После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.
4 –
Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет.
Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
5 –
Сигнализатор (зеленый) включения левых указателей поворота.
6 –
Сигнализатор (белый) включения дневных ходовых огней.
7 –
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель (в соответствии с подразделом, определить и устранить причину перегрева.
8 –
Сигнализатор (зеленый) включения габаритных огней.
9 –
Сигнализатор (красный) «STOP».
Загорается одновременно с одним из сигнализаторов 2, 16, 19, 20 и 21. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
10 –
Сигнализатор (синий) включения дальнего света фар.
11 –
Сигнализатор (оранжевый) минимального резерва топлива.
Загорается при остатке топлива в районе 1/8 от полного объёма.
12 –
Сигнализатор (зеленый) включения ближнего света фар.
13 –
Сигнализатор (зеленый) включения правых указателей поворота.
14 –
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности не допускается.
15 –
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
16 –
Сигнализатор (оранжевый) незакрытых дверей кабины.
17 –
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
18 –
Сигнализатор (зеленый) работы газобаллонного оборудования.
19 –
Сигнализатор (красный) разряда аккумуляторной батареи.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.
Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.
20 –
Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
21 –
Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.
Загорание сигнализатора свидетельствует о неисправности тормозной системы.
Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности не допускается.
22 –
Сигнализатор (красный) аварийно низкого давления масла.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.
Источник
Панель приборов и органы управления ГАЗель Next.
Панель приборов и органы управления ГАЗель Next.
Панель приборов и органы управления.
1. Блок управления электроприводом стеклоподъемников и наружных зеркал.
2. Ручка открывания двери изнутри.
3. Боковые дефлекторы вентиляции.
7. Рулевое колесо.
10. Выключатель приборов и стартера (зажигания).
12. Центральные дефлекторы вентиляции.
14. Выключатели на панели приборов.
16. Карман для документов.
17. Верхний вещевой ящик.
18. Нижний вещевой ящик.
20. Ящик для мелких вещей/пепельница.
21. Прикуриватель или блок системы «ЭРА-ГЛОНАСС».
22. Рычаг переключения передач.
23. Выключатель ФВУ.
24. Рычаг стояночного тормоза.
25. Ручка управления дополнительным отопителем.
26. Газ-педаль.
27. Выключатель обогрева наружных зеркал заднего вида (для автобусов).
28. Педаль рабочих тормозов.
29. Модуль управления предпусковым подогревателем.
30. Педаль сцепления.
31. Рычаг механизма фиксации рулевой колонки.
32. Крышка блока предохранителей.
33. Пульт управления независимым отопителем.
34. Ручка открывания замка капота.
Выключатель приборов и стартера (зажигания).
Для выключения противоугонного устройства вставьте ключ в выключатель приборов и стартера (зажигания) и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.
В зависимости от типа выключателя приборов и стартера (зажигания) на части автомобилей работа магнитолы, стеклоподъемников и розетки возможна только при вставленном ключе.
Внимание.
Во избежание запирания рулевого вала, запрещено вынимать ключ из замка во время движения автомобиля, в том числе и при его буксировке.
Подрулевые переключатели.
Выключатели на панели приборов.
Выключатель обогрева наружных зеркал заднего вида (для автомобилей с платформой и автофургонов) или
выключатель открывания/закрывания служебной двери (для автобусов).
Выключатель догревателя охлаждающей жидкости.
Выключатель обогрева сиденья водителя.
Выключатель регенерации сажевого фильтра (кнопка без фиксации).
Выключатель блокировки/разблокировки дверей грузового салона автофургонов или
выключатель плафонов салона автобусов.
Выключатель блокировки дифференциала заднего моста.
Отопление, вентиляция и кондиционирование воздуха.
Дефлекторы вентиляции салона.
А − Боковые дефлекторы закрыты.
В − Центральные дефлекторы открыты.
1 – Открывание.
2 – Закрывание.
3 – Регулировка направления воздушных потоков.
Пульт управления отоплением, вентиляцией и кондиционированием воздуха.
1 – Ручка регулятора температуры воздуха.
2 – Ручка регулятора распределения потоков воздуха.
Воздух поступает в ноги водителя и пассажиров.
Воздух поступает на обдув стекол и в ноги водителя и пассажиров.
Воздух поступает на обдув ветрового стекла и стекол дверей.
Воздух поступает на обдув стекол, в салон и в ноги водителя и пассажиров.
Воздух поступает в салон через дефлекторы вентиляции
3 – Ручка регулятора скорости вращения вентилятора отопителя.
4 – Кнопка включения/выключения кондиционера.
5 – Кнопка включения/выключения режима рециркуляции воздуха.
Устранение запотевания стекол.
Для быстрого устранения запотевания ветрового стекла и стекол дверей, установите ручки 1 и 3 на пульте управления в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
При включении кондиционера устранение запотевания стекол происходит интенсивнее.
Отопление.
Для быстрого обогрева салона установите ручки 1 и 3 на пульте управления в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
Для достижения максимальной эффективности отопления, а также чтобы изолировать салон от неприятных запахов и дыма включите режим рециркуляции, нажав на кнопку 5. Режим рециркуляции автоматически выключается через 10 минут.
Принудительное выключение режима рециркуляции осуществляется повторным нажатием на кнопку 5. После остановки и последующего пуска двигателя заслонка рециркуляции автоматически переводится в режим забора наружного воздуха.
Не пользуйтесь режимом рециркуляции длительное время, так как в этом случае прекращается поступление свежего воздуха в салон автомобиля, что может привести к ухудшению самочувствия, а также запотеванию стекол.
Когда салон будет достаточно прогрет, регулятор скорости вращения вентилятора 3 рекомендуем поставить в среднее положение, регулятор распределения потоков воздуха в положение соответствующее комфортному распределению воздуха и регулировать температуру перемещением ручки регулятора температуры 1 в пределах красной зоны.
Вентиляция.
Для максимального поступления в салон свежего воздуха, установите ручку 1 на пульте управления в крайнее левое положение, ручку 3 в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
Откройте дефлекторы вентиляции.
Для исключения проникновения в салон неприятных запахов, выхлопных газов впереди идущих автомобилей, при езде в туннеле и т.п., рекомендуем включить режим рециркуляции кнопкой 5.
Кондиционирование.
Для быстрого охлаждения салона включите кондиционер кнопкой 4 и установите ручку 1 на пульте управления в крайнее левое положение, ручку 3 в крайнее правое положение, а ручку 2 в положение
, показанные на рисунке.
Для достижения максимальной эффективности кондиционирования, а также чтобы изолировать салон от неприятных запахов и дыма включите режим рециркуляции, нажав на кнопку 5. Режим рециркуляции автоматически выключается через 10 минут. Принудительное выключение режима рециркуляции осуществляется повторным нажатием на кнопку 5. После остановки и последующего пуска двигателя заслонка рециркуляции автоматически переводится в режим забора наружного воздуха. Не пользуйтесь режимом рециркуляции длительное время, так как в этом случае прекращается поступление свежего воздуха в салон автомобиля, что может привести к ухудшению самочувствия, а также запотеванию стекол.
Когда салон будет достаточно охлажден, установите регулятор скорости вращения вентилятора 3 в среднее положение, регулятор распределения потоков воздуха в положение соответствующее комфортному распределению воздуха и регулируйте температуру перемещением ручки регулятора температуры 1 в пределах синей зоны.
После длительной стоянки закрытого автомобиля в солнечную жаркую погоду, рекомендуется на несколько минут открыть двери или окна, проветрить салон, и только затем включить кондиционер.
Выключение кондиционера осуществляется повторным нажатием на кнопку 4.
Для обеспечения нормальной работы кондиционера рекомендуется его включать не реже одного раза в месяц продолжительностью 5-10 минут. Это необходимо для смазывания узлов кондиционера маслом, содержащимся в растворенном виде в хладагенте. Данную процедуру необходимо производить и в зимнее время года, но при условии положительной температуры окружающей среды.
Внимание!
Кондиционер является герметичной системой находящейся под высоким давлением. Соблюдайте осторожность при ремонтных работах в автомобиле, не допускайте каких-либо механических повреждений узлов и агрегатов кондиционера. В случае разгерметизации или повреждения системы кондиционирования обратитесь на предприятие технического обслуживания и никогда не осуществляйте самостоятельный ремонт.
Внимание!
При включенной системе кондиционирования не открывайте окна и люк, поскольку в этом случае ее эффективность сводится к нулю.
Внимание!
Избегайте прямого потока охлажденного воздуха на части тела водителя и пассажиров, поскольку это может привести к локальному переохлаждению и, как следствие, к простудным заболеваниям.
Для достижения комфортных условий в салоне автомобиля и для стабилизации температурного режима работы дизельного двигателя в зимнее время, на автомобиль установлен догреватель охлаждающей жидкости.
Догреватель установлен в подкапотном пространстве перед аккумуляторной батареей.
Догреватель включается кнопкой 1 при работающем двигателе и включенном отопителе. Далее догреватель работает в автоматическом режиме, повышая температуру теплоносителя, поступающего в систему отопления до 80-85°С, тем самым повышая эффективность ее работы в зимнее время.
Догреватель рекомендуется включать при температуре наружного воздуха ниже плюс 5°С.
Дополнительный отопитель.
Для создания комфортных условий в салоне автомобилей с двумя рядами сидений и автобусов предусмотрена установка дополнительного отопителя салона.
Отопитель устанавливается под передним пассажирским сиденьем.
Распределительная решетка отопителя направлена в сторону второго ряда сидений.
Отопитель работает в режиме использования внутреннего воздуха. Неоднократное прохождение внутреннего воздуха через радиатор дополнительного отопителя обеспечивает высокую интенсивность прогрева салона.
Управление дополнительным отопителем осуществляется ручкой, расположенной на панели приборов, с помощью которой регулируется скорость работы вентилятора (от 1 до 3).
Независимый отопитель.
Для создания комфортных условий в салоне автобуса предусмотрена установка независимого отопителя салона.
Независимый отопитель устанавливается под задним рядом пассажирских сидений. Для отопления салона используется внутренний воздух. Неоднократное прохождение внутреннего воздуха через теплообменник независимого отопителя обеспечивает высокую интенсивность прогрева салона.
Воздуховод независимого отопителя направляет нагретый воздух в салон вдоль левого борта автобуса.
Управление независимым отопителем осуществляется пультом, расположенными на панели приборов.
Необходимо включать независимый отопитель в том числе и в теплое время года примерно раз в месяц на 10 минут. Перед началом постоянной эксплуатации в холодное время года выполните пробный запуск отопителя. Отверстия подачи воздуха в камеру сгорания и отвода выхлопных газов после длительного простоя необходимо проверить, при необходимости − очистить.
Для автобуса с дизельным двигателем топливные магистрали и дозирующий насос после заправки зимнего дизельного топлива необходимо заполнить новым топливом путем эксплуатации отопительного прибора в течение 15 минут! Остальные требования изложены в руководстве по эксплуатации на независимый отопитель, прикладываемом к автомобилю.
Фильтро-вентиляционная установка (ФВУ).
Для дополнительной вентиляции пассажирского салона автобуса, в задней части крыши установлена ФВУ, работающая в режиме приточной и вытяжной вентиляции.
Включение/выключение ФВУ осуществляется выключателем 1.
Устройство и особенности эксплуатации ФВУ, ее возможные неисправности, технические характеристики и гарантийные обязательства приведены в инструкции (руководстве), прикладываемом к автомобилю.
Источник
Значки на приборной панели ГАЗель Некст и Бизнес
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Комбинация приборов на автомобилях Газель Бизнес ГАЗ-3302, ГАЗ-33023, ГАЗ-2705, ГАЗ-330202, ГАЗ-330232, ГАЗ-3221, ГАЗ-32212, ГАЗ-32213, ГАЗ-322132, ГАЗ-322133 с двигателями УМЗ-4216, УМЗ-42164, УМЗ-42165, Evotech А274, Evotech А275 цифровая. Снабжена приборами, набором сигнализаторов и звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Назначение сигнализаторов комбинации приборов на Газель Бизнес, порядок устранения последствий сбоев в работе комбинации приборов.
Расположение сигнализаторов комбинации приборов на Газель Бизнес.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов Газель Бизнес, необходимо остановить автомобиль, выявить и устранить неисправность.
Назначение сигнализаторов комбинации приборов на Газель Бизнес.
1. Сигнализатор (красный) критической неисправности двигателя.
Для двигателей Evotech А274 и Evotech А275. При отсутствии неисправностей загорается при включении зажигания и непрерывно горит 2-5 секунд, затем гаснет.
2. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей Evotech А274 и Evotech А275. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
3. Сигнализатор (зеленый) включения пониженной передачи.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
4. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
Для двигателей Evotech А274 и Evotech А275. При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
5. Спидометр.
6. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом. Дублируется кратковременным звуковым сигналом при движении автомобиля.
7. Сигнализатор (красный) разряда аккумуляторной батареи.
8. Сигнализатор (зеленый) включения левых указателей поворота.
9. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из сигнализаторов 2, 5, 8, 15, 19 и 27. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
10. Сигнализатор (красный) аварийного давления масла.
Загорается при включении зажигания. Дублируется кратковременным звуковым сигналом при работающем двигателе. После пуска двигателя сигнализатор должен гаснуть. Допускается загорание сигнализатора:
— На минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода.
— При резком торможении автомобиля.
— Резком повороте автомобиля.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
11. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей УМЗ-4216, УМЗ-42164, УМЗ-42165. При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
— Сигнализатор (оранжевый) MIL – для двигателей Evotech А274 и Evotech А275.
12. Сигнализатор (зеленый) включения правых указателей поворота.
13. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов (AБС).
Для автомобилей Газель Бизнес с системой AБС.
14. Сигнализатор (красный) неисправности электронного регулятора тормозных сил (ЕВD).
Для автомобилей Газель Бизнес с системой AБС. При загорании сигнализатора дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
15. Сигнализатор (красный) открытия дверей.
Дублируется кратковременным звуковым сигналом при движении автомобиля. Устанавливается на части автомобилей.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала.
Для автомобилей Газель Бизнес с колесной формулой 4х4 и постоянным полным приводом.
— Сигнализатор (оранжевый) включения переднего моста (для автомобилей Газель Бизнес с колесной формулой 4х4 и подключаемым полным приводом.
17. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста.
Устанавливается на части автомобилей Газель Бизнес.
18. Сигнализатор резервный.
19. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину перегрева.
20. Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
21. Кнопка «Режим».
22. Тахометр.
Указывает частоту вращения коленчатого вала в оборотах в минуту.
23. Сигнализатор (оранжевый) включения заднего противотуманного света.
24. Сигнализатор (синий) включения дальнего света фар.
25. Сигнализатор (зеленый) включения габаритного света.
Дублируется кратковременным звуковым сигналом при выключении зажигания.
26. Сигнализатор (зеленый) включения ближнего света фар.
27. Сигнализатор (зеленый) включения передних противотуманных фар.
Для автомобилей Газель Бизнес с противотуманными фарами.
28. Сигнализатор (красный) аварийного падения уровня тормозной жидкости.
Дублируется кратковременным звуковым сигналом при работающем двигателе. Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
29. Индикатор общего и суточного пробегов.
Верхний ряд – показания общего пробега. Нижний ряд – показания суточного пробега.
30. Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
31. Указатель уровня топлива.
32. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Дублируется кратковременным звуковым сигналом при первом включении. Загорается при остатке топлива около 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, так как это приведет к выходу из строя модуля погружного электробензонасоса.
Во избежание сбоев в работе комбинации приборов Газель Бизнес запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «–») при включенном зажигании. Для устранения последствий сбоев в работе комбинации приборов Газель Бизнес необходимо:
— Выключить зажигание.
— При отключенной аккумуляторной батарее восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
— При подключенной аккумуляторной батарее – отключите и через несколько секунд подключите аккумуляторную батарею к бортовой сети автомобиля.
— Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Источник
Сигнализаторы комбинации приборов ГАЗель Next.
Расшифровка значков комбинации приборов ГАЗель Next.
Расположение сигнализаторов.
1. Сигнализатор (оранжевый) засорения сажевого фильтра.
Информирует водителя о состоянии сажевого фильтра.
2. Сигнализатор (оранжевый) высокой температуры системы выпуска.
Информирует водителя о засоренности сажевого фильтра.
3. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
4. Сигнализатор (красный) критической неисправности двигателя.
Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.
5. Сигнализатор (оранжевый) MIL.
Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.
После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.
6. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
7. Сигнализатор (зеленый) включения левых указателей поворота.
8. Сигнализатор (белый) включения дневных ходовых огней.
9. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель определить и устранить причину перегрева.
10. Сигнализатор (зеленый) включения габаритных огней.
11. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из аварийных сигнализаторов красного цвета. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом указывает на требование остановки пассажирами (нажатие кнопки в салоне).
12. Сигнализатор (синий) включения дальнего света фар.
13. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
14. Сигнализатор (зеленый) включения ближнего света фар.
15. Сигнализатор (зеленый) включения правых указателей поворота.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
17. Сигнализатор (оранжевый) включения блокировки дифференциала переднего моста или резервный.
18. Сигнализатор (красный) не пристегнутых ремней безопасности или резервный.
19. Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
20. Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
21. Сигнализатор (оранжевый) отключения системы стабилизации курсовой устойчивости или резервный.
22. Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания. Эксплуатация автомобиля до устранения данной неисправности не допускается.
23. Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
24. Сигнализатор (зеленый) включения пониженной передачи или резервный.
25. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
26. Сигнализатор (красный) незакрытых дверей и/или выдвинутой подножки.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом при движении указывает на незакрытые передние и/или боковые двери и/или выдвинутую подножку.
Горение сигнализатора в постоянном режиме и дублирование постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.
27. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
28. Сигнализатор (оранжевый) включения подогревателя воздуха (для дизельного двигателя).
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
29. Сигнализатор (оранжевый) наличия воды в топливе (для дизельного двигателя).
Кратковременно загорается при включении приборов.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
30. Сигнализатор (красный) разряда аккумуляторной батареи.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.
Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.
31. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
32. Сигнализатор (красный) аварийно низкого давления масла.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.
33. Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.
Загорание сигнализатора свидетельствует о неисправности тормозной системы.
Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности не допускается.
34. Сигнализатор (оранжевый) включения заднего противотуманного света.
Внимание!
Запрещается эксплуатация автомобиля с постоянно горящими или мигающими сигнализаторами красного цвета. В случае невозможности устранения неисправности на месте допускается движение автомобиля до предприятия технического обслуживания за исключением случаев загорания сигнализаторов, запрещающих дальнейшую эксплуатацию. При несвоевременном обращении на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания. Время эксплуатации автомобиля с включенными сигнализаторами записывается в память блока управления.
Источник
Приборы и индикаторы ГАЗель Бизнес.
Приборы и индикаторы ГАЗель Бизнес.
Другие записи:
- Комбинация приборов 58.3801000-052 автомобилей ГАЗель Бизнес с двигателем Cummins. Описание.
- Комбинация приборов 58.3801000-052 автомобилей ГАЗель Бизнес с двигателем Cummins. Распиновка.
- Информация по различным комбинациям приборов, сигнализаторам и схемам подключения.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
- Указатель уровня топлива.
- Спидометр.
- Сигнализатор включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор разряда аккумуляторной батареи.
- Сигнализатор включения левых указателей поворота.
- Сигнализатор аварийного давления масла.
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
- Сигнализатор «STOP».
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
- Сигнализатор системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
- Сигнализатор включения правых указателей поворота.
- Сигнализатор неисправности антиблокировочной системы тормозов (АБС) – устанавливается на части автомобилей.
- Тахометр.
Указывает частоту вращения коленчатого вала в мин*1.
- Сигнализатор неисправности электронного регулятора тормозных сил (EBD) – для автомобилей с системой АБС.
- Сигнализатор открытия дверей – для автомобилей ГАЗ-Э221 и мод. (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор включения блокировки межосевого дифференциала для автомобилей типа 4×4.
- Сигнализатор аварийно высокой температуры охлаждающей жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
- Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
- Кнопка «Режим».
- Сигнализатор включения заднего противотуманного света.
- Сигнализатор включения дальнего света фар.
- Сигнализатор включения габаритного света (дублируется кратковременным звуковым сигналом при выключении зажигания).
- Сигнализатор ближнего света фар.
- Сигнализатор включения передних противотуманных фар.
- Сигнализатор аварийного падения уровня тормозной жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
- Индикатор общего и суточного пробегов.
- Верхний ряд – показания общего пробега.
- Нижний ряд – показания суточного пробега.
- Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
- Сигнализатор минимального резерва топлива в баке (дублируется кратковременным звуковым сигналом при первом включении).
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
Внимание!
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
Внимание!
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-») при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
- Выключить зажигание.
- Восстановить соединение аккумуляторной батареи с бортовой сетью автомобиля.
- Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Поделиться ссылкой:
Решил поменять Приборную Доску на Газели
С такой
На вот такую
Столкнулся с несколькими трудностями ! а именно постоянно горит Лампа ABS и EVD
и не показывает а именно не горит Check Engine
Замучался искать может кто сталкивался с данной проблемой подскажет
Х1, Х2
Х3, Х4
Описание
1. Указатель уровня топлива.
2. Сигнализатор критической неисправности двигателя. При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2-5 секунд, затем гаснет.
3. Спидометр.
4. Сигнализатор включения стояночного тормоза. Загорается мигающим светом при включении приборов и стартера, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
5. Сигнализатор разряда аккумуляторной батареи.
6. Сигнализатор включения левых указателей поворота.
7. Сигнализатор «STOP». Загорается одновременно с одним из сигнализаторов 2, 4, 13, 15 и 24. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
8. Сигнализатор «Внимание» системы управления двигателем (см. раздел 8.9). При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 3-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
9. Сигнализатор включения правых указателей поворота.
10. Сигнализатор неисправности антиблокировочной системы тормозов (АБС) — устанавливается па части автомобилей.
11. Тахометр. Указывает частоту вращения коленчатого вала в мин-1.
12.Сигнализатор неисправности электронного регулятора тормозных сил (EBD) — для автомобилей с системой АБС.
13. Сигнализатор открытия дверей для автомобилей ГАЗ-3221 и мод. (дублируется кратковременным звуковым сигналом при движении автомобиля).
14. Сигнализатор включения блокировки межосевого дифференциала (для автомобилей типа 4х4).
15. Сигнализатор аварийно высокой температуры охлаждающей жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе). При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
16. Указатель температуры охлаждающей жидкости. Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
17. Кнопка «Режим».
18. Сигнализатор включения подогревателя воздуха. Информирует водителя о возможности включения стартера после выключения сигнализатора.
19. Сигнализатор включения заднего противотуманного света.
20. Сигнализатор включения дальнего света фар.
21. Сигнализатор включения габаритного света (дублируется кратковременным звуковым сигналом при выключении приборов).
22. Сигнализатор ближнего света фар.
23. Сигнализатор включения передних противотуманных фар. Сигнализатор аварийного падения уровня тормозной жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе). Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен бытьнемедленно проверен на предприятии технического обслуживания.
24. Индикатор общего и суточного пробегов. Верхний ряд — показания общего пробега. Нижний ряд — показания суточного пробега.
25. Кнопка «Сброс». Установка на нуль показаний индикатора суточного пробега.
26. Сигнализатор минимального резерва топлива в баке (дублируется кратковременным звуковым сигналом при первом включении при работающем двигателе). Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя погружного топливного модуля.
Цена вопроса: 5 000 ₽
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Все комментарии
Руководство по снятию панели приборов на ГАЗель Бизнес и описание значков
На чтение 3 мин.
Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.
Подробное описание значков
Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.
Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.
С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.
Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.
В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.
Красным цветом мигают:
- сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
- сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
- указатель слабого масляного давления в двигателе;
- датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
- включение стояночного тормоза.
Зеленым цветом горят:
- указатели левого и правого поворотов;
- включатель габаритного освещения;
- сигнализатор включения фар ближнего света.
За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.
Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:
- при снижении топливного уровня до минимума;
- при повышении температуры двигателя до 105° и более;
- при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.
Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.
Как снять панель ГАЗель Бизнес
Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.
При некоторых поломках демонтируют не только приборную панель, но и торпеду. К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой.
Открепляют торпеду так:
- после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
- откручивают торс воздушной заслонки, отсоединяют от карбюратора;
- отключают аварийную сигнализацию, прикуриватель;
- отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
- убирают заслонку от карбюратора;
- отключают воздуховоды;
- снимают торпеду.
Установка осуществляется в обратной последовательности.
Читайте также:
Сансаныч
Профессиональный автослесарь, работает в большом СТО. Специализация: Hyundai, Iveco, ГАЗель
Значки на приборной панели ГАЗель Некст и Бизнес
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник
Приборы и индикаторы ГАЗель Бизнес.
Приборы и индикаторы ГАЗель Бизнес.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
Указывает частоту вращения коленчатого вала в мин*1.
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Установка на нуль показаний индикатора суточного пробега.
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
Внимание!
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
Внимание!
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-») при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
Источник
Расшифровка приборной панели газель
Приборы и индикаторы ГАЗель Бизнес.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
Указывает частоту вращения коленчатого вала в мин*1.
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Верхний ряд – показания общего пробега.
Нижний ряд – показания суточного пробега.
Установка на нуль показаний индикатора суточного пробега.
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
ВНИМАНИЕ!
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
ВНИМАНИЕ!
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-») при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится для пользования? Вопрос довольно распространенный, особенно у тех водителей, кому выпала возможность немножко обновить свой автомобиль. Установить обновку стоит, а вот во сколько это обойдется, уже другой вопрос.
Классическая панель приборов Газели
Назначение панели
Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.
Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.
Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.
Внешний вид обновления
Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.
Дизайн панели приборов Газели бизнес
Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.
Функционал
Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.
4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.
Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.
Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
- Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Распиновка и комбинация приборов на панели Газели
Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.
В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.
Установка и снятие торпеды
Панель приборов является лишь частью евро комплекта на Газель бизнес.
Подсветка панели приборов Газели
В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.
На деле панель можно снять буквально за полчаса. Для этого нужно следующее:
Рис. 5.1. Панель приборов и органы управления
Расположение органов управления автомобиля показано на рис. 5.1.
1 — центральный переключатель света. Переключатель имеет три фиксированных положения (рис. 5.2):
0 — все наружное освещение выключено;
I — включены габаритные огни, освещение комбинации приборов, заднего номерного знака и некоторых органов управления электрооборудованием;
II — дополнительно включены ближний или дальний свет, в зависимости от положения (соответственно 3 или 4) рычага подрулевого переключателя указателей поворота и света фар.
2 — боковые вентиляционные решетки.
3 — регулятор освещенности приборов. При включенном наружном освещении поворотом регулятора вверх или вниз, и удерживая его в этом положении, выбирается яркость освещения приборов.
Рис. 5.2. Центральный переключатель света
4 — маховичок блока управления корректором фар в зависимости от загрузки автомобиля (см. подраздел 8.6).
5 — рычаг переключателя указателей поворота и света фар. Указатели поворота работают только при включенном зажигании. Для включении указателей поворота: правых — рычаг вверх, левых — рычаг вниз.
1. Положение кратковременного включения указателей поворота.
Переместите рычаг вверх или вниз на величину собственного свободного хода (до ощущения легкого упругого сопротивления рычага).
Сигнализация будет работать пока вы держите рычаг.
Рис. 5.3. Положения рычага переключателя указателей поворота и света фар
При этом должен мигать соответствующий сигнализатор на комбинации приборов.
2. Фиксированные положения указателей поворота.
По завершении поворота рычаг автоматически вернется в исходное положение.
Мигание сигнализатора на комбинации приборов с удвоенной частотой указывает на неисправность лампы указателя поворота.
Среднее фиксированное положение рычага, если ручка центрального переключателя света находится в положении П.
Переместите рычаг вперед в фиксированное положение.
5. Кратковременная сигнализация дальним светом фар. Потяните рычаг к рулевому колесу. После отпускания рычаг вернется
в среднее положение.
6 — накладка выключателя звукового сигнала.
7 — выключатель аварийной сигнализации. Выключатель аварийной сигнализации расположен на кожухе рулевой колонки, сверху.
При включенном положении одновременно горят в мигающем режиме все четыре лампы указателей поворота и сигнализатор (красный) внутри кнопки выключателя.
Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги с целью оповещения водителей других транспортных средств и информировании технических служб о нахождении на дороге неподвижного автомобиля.
Аварийная сигнализация работает при включенном и выключенном зажигании.
8 — выключатель зажигания, стартера и противоугонного устройства.
Положения вы ключателя:
0 — все выключено, ключ не вынимается, противоугонное устройство не включено;
I — включено зажигание, ключ не вынимается;
II — включены зажигание и стартер, ключ не вынимается;
III — зажигание выключено, при вынутом ключе включено противоугонное устройство.
Рис. 5.5. Выключатель зажигания, стартера и противоугонного устройства
Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.
9 — рычаг переключателя, стеклоочистителя и стеклоомывателя
Рис. 5.6. Рычаг переключателя, стеклоочистителя и стеклоомывателя
Стеклоочиститель и стеклоомыватель работают только при включенном зажигании.
В морозную погоду, прежде чем включить стеклоочиститель, убедитесь, что щетки не подмерзли к ветровому стеклу.
1. Очистка ветрового стекла полным рабочим ходом щеток. Переместите рычаг вверх только на величину его свободного хода (до ощущения легкого упругого сопротивления рычага).
Стеклоочиститель будет работать пока вы держите рычаг. Рекомендуется пользоваться при слабом дожде или забрызгивают ветрового стекла встречным автомобилем.
2. Малая скорость стеклоочистителя.
3. Большая скорость стеклоочистителя.
4. Прерывистая работа стеклоочистителя.
Щетки стеклоочистителя совершают один полный рабочий ход в интервале от 2с до 12с в зависимости от положения регулятора паузы.
5. Включение стеклоомывателя.
Включается перемещением рычага вперед, вдоль рулевой колонки из любого положения, положение нефиксируемое.
10 — центральные вентиляционные решетки.
11 — рукоятка регулирования производительности вентилятора дополнительного отопителя (для автомобилей ГАЗ-2705 и мод. с двумя рядами сидений и автомобилей ГАЗ-3221 и мод.).
12 — выключатель плафонов освещения пассажирского салона (для автомобилей ГАЗ-3221 и мод.);
— выключатель плафона заднего ряда сидений кабины (для автомобилей ГАЗ-2705 и мод. с двумя рядами сидений).
13 — ручка замка крышки отсека для документов.
14 — CD-MP3 ресивер или заглушка.
15 — пульт управления отопительно-вентиляционной установки.
16 — ручка замка верхнего вещевого ящика.
17 — ручка замка нижнего вещевого ящика.
18 — подстаканники или заглушки.
19 — розетка для подключения внешних потребителей (вилка переносной лампы, зарядное устройство и др.) или заглушка.
21 — рычаг переключения передач раздаточной коробки (для автомобилей типа 4×4). Схема включения блокировки межосевого дифференциала, переключения передач раздаточной коробки и коробки передач показана на рис. 5.7.
22 — рычаг включения блокировки межосевого дифференциала раздаточной коробки (для автомобилей типа 4×4). Схема включения см. рис. 5.7.
Рис. 5.7. Схема положения рычагов:
А — включения блокировки дифференциала раздаточной 1) коробки (1 — выключена, 2 — включена); В — переключения передач раздаточной» коробки (1 — низшая передача, 2 — высшая передача); С — переключения передач в коробке передач
1) Для автомобилей типа 4×4.
23 — рычаг стояночного тормоза. Для затормаживания автомобиля необходимо потянуть рычаг (рис. 5.8) вверх, при этом, если включено зажигание, на комбинации приборов загорается прерывистым светом сигнализатор. Для возвращения рычага в исходное положение необходимо нажать кнопку на торце рукоятки рычага, при растормаживании сигнализатор гаснет.
Рис. 5.8. Рычаг стояночного тормоза
24 — рычаг коробки передач. В коробке передач имеется предохранитель от случайного включения задней передачи при выключении 5-й передачи. Заднюю передачу включать после остановки автомобиля. При включении задней передачи в задних фонарях загорается свет заднего хода. Схема включения см. рис. 5.7.
25 — педаль акселератора.
26 — педаль рабочих тормозов.
27 — рукоятка механизма фиксации колонки рулевого управления (рис. 5.9). При перемещении рукоятки на себя происходит ослабление фиксации рулевой колонки, после чего рулевое колесо можно установить и удобное для водителя положение и зафиксировать в этом положении, установив рукоятку в исходное положение.
Рис. 5.9. Рукоятка механизма фиксации рулевой колонки
28 — педаль сцепления.
29 — выключатель задних противотуманных фонарей. Включение задних противотуманных фонарей происходит при нажатии на клавишу выключателя, если включены ближний или дальний свет фар.
Выключение задних противотуманных фонарей происходит при:
— повторном нажатии на клавишу выключателя;
— переключении ключа в выключателе зажигания в положение «О»;
— выключении ближнего/дальнего света фар.
30 — выключатель передних противотуманных фар. Включение передних противотуманных фар происходит при нажатии на клавишу выключателя, если включены габаритные огни.
Выключение передних противотуманных фар происходит при:
— повторном нажатии на клавишу выключателя;
— переключении ключа в выключателе зажигания в положение «0»;
— выключении габаритных огней.
31 — крышка блоков предохранителей.
32 — ручка замка капота. Для открывания капота нужно потянуть ручку на себя, пока защелка не откроет замок, и капот немного приоткроется, а затем снова передвинуть ручку вперед до отказа. Для полного открывания капота необходимо отвести рукой предохранитель, установленный на нижней передней кромке капота (рис. 5.10).
Рис. 5.10. Выведение из зацепления предохранителя капота
Расположение приборов показано на рис. 5.11.
Рис. 5.11. Комбинация приборов
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
1. Указатель уровня топлива.
3. Сигнализатор включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля),
4. Сигнализатор разряда аккумуляторной батареи.
5. Сигнализатор включения левых указателей поворота.
6. Сигнализатор аварийного давления масла.
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода, при резком торможении и резком повороте автомобиля.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
7. Сигнализатор «STOP».
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
8. Сигнализатор системы управления двигателем (см. раздел 8.9).
При исправной системе управления сигнализатор загорается после
включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
9. Сигнализатор включения правых указателей поворота.
10. Сигнализатор неисправности антиблокировочной системы тормозов (АБС) — устанавливается на части автомобилей.
12. Сигнализатор неисправности электронного регулятора тормозных сил (EBD) — для автомобилей с системой АБС.
13. Сигнализатор открытия дверей — для автомобилей ГАЗ-3221 и мод. (дублируется кратковременным звуковым сигналом при движении автомобиля).
14. Сигнализатор включения блокировки межосевого дифференциала — для автомобилей типа 4×4.
15. Сигнализатор аварийно высокой температуры охлаждающей жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
16. Указатель температуры охлаждающей жидкости. Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
18. Сигнализатор включения заднего противотуманного света.
19. Сигнализатор включения дальнего света фар.
20. Сигнализатор включения габаритного света (дублируется кратковременным звуковым сигналом при выключении зажигания).
21. Сигнализатор ближнего света фар.
22. Сигнализатор включения передних противотуманных фар.
23. Сигнализатор аварийного падения уровня тормозной жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен бытьнемедленно проверен на предприятии технического обслуживания.
24. Индикатор общего и суточного пробегов. Верхний ряд — показания общего пробега. Нижний ряд — показания суточного пробега.
Установка на нуль показаний индикатора суточного пробега.
26. Сигнализатор минимального резерва топлива в баке (дублируется кратковременным звуковым сигналом при первом включении).
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-«) при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
1. Выключить зажигание.
2. Восстановить соединение аккумуляторной батареи с бортовой сетью автомобиля.
3. Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Если у Вас «Газель» ГАЗ-33025 с ГБО, то следующий пункт инструкции здесь. Полное содержание инструкции для «Газели» с ГБО.
Источник
Приборы и индикаторы ГАЗель Бизнес.
Приборы и индикаторы ГАЗель Бизнес.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
- Указатель уровня топлива.
- Спидометр.
- Сигнализатор включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор разряда аккумуляторной батареи.
- Сигнализатор включения левых указателей поворота.
- Сигнализатор аварийного давления масла.
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
- Сигнализатор «STOP».
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
- Сигнализатор системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
- Сигнализатор включения правых указателей поворота.
- Сигнализатор неисправности антиблокировочной системы тормозов (АБС) – устанавливается на части автомобилей.
- Тахометр.
Указывает частоту вращения коленчатого вала в мин*1.
- Сигнализатор неисправности электронного регулятора тормозных сил (EBD) – для автомобилей с системой АБС.
- Сигнализатор открытия дверей – для автомобилей ГАЗ-Э221 и мод. (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор включения блокировки межосевого дифференциала для автомобилей типа 4×4.
- Сигнализатор аварийно высокой температуры охлаждающей жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
- Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
- Кнопка «Режим».
- Сигнализатор включения заднего противотуманного света.
- Сигнализатор включения дальнего света фар.
- Сигнализатор включения габаритного света (дублируется кратковременным звуковым сигналом при выключении зажигания).
- Сигнализатор ближнего света фар.
- Сигнализатор включения передних противотуманных фар.
- Сигнализатор аварийного падения уровня тормозной жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
- Индикатор общего и суточного пробегов.
- Верхний ряд – показания общего пробега.
- Нижний ряд – показания суточного пробега.
- Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
- Сигнализатор минимального резерва топлива в баке (дублируется кратковременным звуковым сигналом при первом включении).
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-») при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
- Выключить зажигание.
- Восстановить соединение аккумуляторной батареи с бортовой сетью автомобиля.
- Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Назначение
Функция любой «приборки» — информационная. Это касается и щитка приборов «Газели Бизнес». На небольшом участке в торпеде имеются все необходимые показатели, лампочки и шкалы. Обычно щиток располагается за рулем, перед глазами водителя. Но есть и исключения. Например, в УАЗе «Хантер» панель расположена по центру. Но приборку этого авто мы рассматривать пока не будем. Вернемся к нашим «Газелям». Внешне их панели представляют собой три-пять круглых циферблата с несколькими датчиками-сигнализаторами. В любом щитке основными циферблатами являются:
Они имеют наибольшие размеры и располагаются по центру. Кроме этого, на щитке приборов («Газели» старого образца и нового) есть масса вспомогательных элементов. Эти шкалы информируют водителя о:
- Текущей температуре двигателя (а именно охлаждающей жидкости в рубашке ДВС).
- Давлении масла в системе.
- Уровне топлива в баке.
- Напряжении в бортовой сети.
Если рассматривать более современные приборки, здесь будет показываться еще и информация о текущем времени.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Сансаныч
Профессиональный автослесарь, работает в большом СТО. Специализация: Hyundai, Iveco, ГАЗель
Значки на приборной панели ГАЗель Некст и Бизнес
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Источник
Приборы и индикаторы ГАЗель Бизнес.
Приборы и индикаторы ГАЗель Бизнес.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
Указывает частоту вращения коленчатого вала в мин*1.
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Установка на нуль показаний индикатора суточного пробега.
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
Внимание!
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
Внимание!
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-») при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
Источник
Расшифровка приборной панели газель
Приборы и индикаторы ГАЗель Бизнес.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
Указывает частоту вращения коленчатого вала в мин*1.
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Верхний ряд – показания общего пробега.
Нижний ряд – показания суточного пробега.
Установка на нуль показаний индикатора суточного пробега.
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
ВНИМАНИЕ!
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
ВНИМАНИЕ!
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-») при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится для пользования? Вопрос довольно распространенный, особенно у тех водителей, кому выпала возможность немножко обновить свой автомобиль. Установить обновку стоит, а вот во сколько это обойдется, уже другой вопрос.
Классическая панель приборов Газели
Назначение панели
Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.
Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.
Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.
Внешний вид обновления
Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.
Дизайн панели приборов Газели бизнес
Минусом такой панели является то, что на большинстве Газелей придется немножко попотеть при подключении. Схема распиновки устройства идет в комплекте, поэтому с подключением возникнут проблемы в случае, если прежде вы не сталкивались с подобными работами. Также придется добавить несколько клемм, а еще поменять несколько контактов, чтобы все приборы и датчики работали корректно.
Функционал
Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.
4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.
Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.
Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
- Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Распиновка и комбинация приборов на панели Газели
Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.
В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.
Установка и снятие торпеды
Панель приборов является лишь частью евро комплекта на Газель бизнес.
Подсветка панели приборов Газели
В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.
На деле панель можно снять буквально за полчаса. Для этого нужно следующее:
Рис. 5.1. Панель приборов и органы управления
Расположение органов управления автомобиля показано на рис. 5.1.
1 — центральный переключатель света. Переключатель имеет три фиксированных положения (рис. 5.2):
0 — все наружное освещение выключено;
I — включены габаритные огни, освещение комбинации приборов, заднего номерного знака и некоторых органов управления электрооборудованием;
II — дополнительно включены ближний или дальний свет, в зависимости от положения (соответственно 3 или 4) рычага подрулевого переключателя указателей поворота и света фар.
2 — боковые вентиляционные решетки.
3 — регулятор освещенности приборов. При включенном наружном освещении поворотом регулятора вверх или вниз, и удерживая его в этом положении, выбирается яркость освещения приборов.
Рис. 5.2. Центральный переключатель света
4 — маховичок блока управления корректором фар в зависимости от загрузки автомобиля (см. подраздел 8.6).
5 — рычаг переключателя указателей поворота и света фар. Указатели поворота работают только при включенном зажигании. Для включении указателей поворота: правых — рычаг вверх, левых — рычаг вниз.
1. Положение кратковременного включения указателей поворота.
Переместите рычаг вверх или вниз на величину собственного свободного хода (до ощущения легкого упругого сопротивления рычага).
Сигнализация будет работать пока вы держите рычаг.
Рис. 5.3. Положения рычага переключателя указателей поворота и света фар
При этом должен мигать соответствующий сигнализатор на комбинации приборов.
2. Фиксированные положения указателей поворота.
По завершении поворота рычаг автоматически вернется в исходное положение.
Мигание сигнализатора на комбинации приборов с удвоенной частотой указывает на неисправность лампы указателя поворота.
Среднее фиксированное положение рычага, если ручка центрального переключателя света находится в положении П.
Переместите рычаг вперед в фиксированное положение.
5. Кратковременная сигнализация дальним светом фар. Потяните рычаг к рулевому колесу. После отпускания рычаг вернется
в среднее положение.
6 — накладка выключателя звукового сигнала.
7 — выключатель аварийной сигнализации. Выключатель аварийной сигнализации расположен на кожухе рулевой колонки, сверху.
При включенном положении одновременно горят в мигающем режиме все четыре лампы указателей поворота и сигнализатор (красный) внутри кнопки выключателя.
Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги с целью оповещения водителей других транспортных средств и информировании технических служб о нахождении на дороге неподвижного автомобиля.
Аварийная сигнализация работает при включенном и выключенном зажигании.
8 — выключатель зажигания, стартера и противоугонного устройства.
Положения вы ключателя:
0 — все выключено, ключ не вынимается, противоугонное устройство не включено;
I — включено зажигание, ключ не вынимается;
II — включены зажигание и стартер, ключ не вынимается;
III — зажигание выключено, при вынутом ключе включено противоугонное устройство.
Рис. 5.5. Выключатель зажигания, стартера и противоугонного устройства
Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.
9 — рычаг переключателя, стеклоочистителя и стеклоомывателя
Рис. 5.6. Рычаг переключателя, стеклоочистителя и стеклоомывателя
Стеклоочиститель и стеклоомыватель работают только при включенном зажигании.
В морозную погоду, прежде чем включить стеклоочиститель, убедитесь, что щетки не подмерзли к ветровому стеклу.
1. Очистка ветрового стекла полным рабочим ходом щеток. Переместите рычаг вверх только на величину его свободного хода (до ощущения легкого упругого сопротивления рычага).
Стеклоочиститель будет работать пока вы держите рычаг. Рекомендуется пользоваться при слабом дожде или забрызгивают ветрового стекла встречным автомобилем.
2. Малая скорость стеклоочистителя.
3. Большая скорость стеклоочистителя.
4. Прерывистая работа стеклоочистителя.
Щетки стеклоочистителя совершают один полный рабочий ход в интервале от 2с до 12с в зависимости от положения регулятора паузы.
5. Включение стеклоомывателя.
Включается перемещением рычага вперед, вдоль рулевой колонки из любого положения, положение нефиксируемое.
10 — центральные вентиляционные решетки.
11 — рукоятка регулирования производительности вентилятора дополнительного отопителя (для автомобилей ГАЗ-2705 и мод. с двумя рядами сидений и автомобилей ГАЗ-3221 и мод.).
12 — выключатель плафонов освещения пассажирского салона (для автомобилей ГАЗ-3221 и мод.);
— выключатель плафона заднего ряда сидений кабины (для автомобилей ГАЗ-2705 и мод. с двумя рядами сидений).
13 — ручка замка крышки отсека для документов.
14 — CD-MP3 ресивер или заглушка.
15 — пульт управления отопительно-вентиляционной установки.
16 — ручка замка верхнего вещевого ящика.
17 — ручка замка нижнего вещевого ящика.
18 — подстаканники или заглушки.
19 — розетка для подключения внешних потребителей (вилка переносной лампы, зарядное устройство и др.) или заглушка.
21 — рычаг переключения передач раздаточной коробки (для автомобилей типа 4×4). Схема включения блокировки межосевого дифференциала, переключения передач раздаточной коробки и коробки передач показана на рис. 5.7.
22 — рычаг включения блокировки межосевого дифференциала раздаточной коробки (для автомобилей типа 4×4). Схема включения см. рис. 5.7.
Рис. 5.7. Схема положения рычагов:
А — включения блокировки дифференциала раздаточной 1) коробки (1 — выключена, 2 — включена); В — переключения передач раздаточной» коробки (1 — низшая передача, 2 — высшая передача); С — переключения передач в коробке передач
1) Для автомобилей типа 4×4.
23 — рычаг стояночного тормоза. Для затормаживания автомобиля необходимо потянуть рычаг (рис. 5.8) вверх, при этом, если включено зажигание, на комбинации приборов загорается прерывистым светом сигнализатор. Для возвращения рычага в исходное положение необходимо нажать кнопку на торце рукоятки рычага, при растормаживании сигнализатор гаснет.
Рис. 5.8. Рычаг стояночного тормоза
24 — рычаг коробки передач. В коробке передач имеется предохранитель от случайного включения задней передачи при выключении 5-й передачи. Заднюю передачу включать после остановки автомобиля. При включении задней передачи в задних фонарях загорается свет заднего хода. Схема включения см. рис. 5.7.
25 — педаль акселератора.
26 — педаль рабочих тормозов.
27 — рукоятка механизма фиксации колонки рулевого управления (рис. 5.9). При перемещении рукоятки на себя происходит ослабление фиксации рулевой колонки, после чего рулевое колесо можно установить и удобное для водителя положение и зафиксировать в этом положении, установив рукоятку в исходное положение.
Рис. 5.9. Рукоятка механизма фиксации рулевой колонки
28 — педаль сцепления.
29 — выключатель задних противотуманных фонарей. Включение задних противотуманных фонарей происходит при нажатии на клавишу выключателя, если включены ближний или дальний свет фар.
Выключение задних противотуманных фонарей происходит при:
— повторном нажатии на клавишу выключателя;
— переключении ключа в выключателе зажигания в положение «О»;
— выключении ближнего/дальнего света фар.
30 — выключатель передних противотуманных фар. Включение передних противотуманных фар происходит при нажатии на клавишу выключателя, если включены габаритные огни.
Выключение передних противотуманных фар происходит при:
— повторном нажатии на клавишу выключателя;
— переключении ключа в выключателе зажигания в положение «0»;
— выключении габаритных огней.
31 — крышка блоков предохранителей.
32 — ручка замка капота. Для открывания капота нужно потянуть ручку на себя, пока защелка не откроет замок, и капот немного приоткроется, а затем снова передвинуть ручку вперед до отказа. Для полного открывания капота необходимо отвести рукой предохранитель, установленный на нижней передней кромке капота (рис. 5.10).
Рис. 5.10. Выведение из зацепления предохранителя капота
Расположение приборов показано на рис. 5.11.
Рис. 5.11. Комбинация приборов
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
1. Указатель уровня топлива.
3. Сигнализатор включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля),
4. Сигнализатор разряда аккумуляторной батареи.
5. Сигнализатор включения левых указателей поворота.
6. Сигнализатор аварийного давления масла.
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода, при резком торможении и резком повороте автомобиля.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
7. Сигнализатор «STOP».
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
8. Сигнализатор системы управления двигателем (см. раздел 8.9).
При исправной системе управления сигнализатор загорается после
включения зажигания и непрерывно горит в течение 5-10 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
9. Сигнализатор включения правых указателей поворота.
10. Сигнализатор неисправности антиблокировочной системы тормозов (АБС) — устанавливается на части автомобилей.
12. Сигнализатор неисправности электронного регулятора тормозных сил (EBD) — для автомобилей с системой АБС.
13. Сигнализатор открытия дверей — для автомобилей ГАЗ-3221 и мод. (дублируется кратковременным звуковым сигналом при движении автомобиля).
14. Сигнализатор включения блокировки межосевого дифференциала — для автомобилей типа 4×4.
15. Сигнализатор аварийно высокой температуры охлаждающей жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
16. Указатель температуры охлаждающей жидкости. Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
18. Сигнализатор включения заднего противотуманного света.
19. Сигнализатор включения дальнего света фар.
20. Сигнализатор включения габаритного света (дублируется кратковременным звуковым сигналом при выключении зажигания).
21. Сигнализатор ближнего света фар.
22. Сигнализатор включения передних противотуманных фар.
23. Сигнализатор аварийного падения уровня тормозной жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен бытьнемедленно проверен на предприятии технического обслуживания.
24. Индикатор общего и суточного пробегов. Верхний ряд — показания общего пробега. Нижний ряд — показания суточного пробега.
Установка на нуль показаний индикатора суточного пробега.
26. Сигнализатор минимального резерва топлива в баке (дублируется кратковременным звуковым сигналом при первом включении).
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-«) при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
1. Выключить зажигание.
2. Восстановить соединение аккумуляторной батареи с бортовой сетью автомобиля.
3. Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Если у Вас «Газель» ГАЗ-33025 с ГБО, то следующий пункт инструкции здесь. Полное содержание инструкции для «Газели» с ГБО.
Источник
Приборы и индикаторы ГАЗель Бизнес.
Приборы и индикаторы ГАЗель Бизнес.
Расположение приборов.
Комбинация приборов снабжена звуковым сигналом для дополнительного информирования водителя о критичных и аварийных режимах работы основных систем автомобиля.
- Указатель уровня топлива.
- Спидометр.
- Сигнализатор включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор разряда аккумуляторной батареи.
- Сигнализатор включения левых указателей поворота.
- Сигнализатор аварийного давления масла.
Загорается при включении зажигания (дублируется кратковременным звуковым сигналом при работающем двигателе). После пуска двигателя сигнализатор должен гаснуть. Допускается кратковременное загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода и при резком торможении.
При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и установить причину пониженного давления масла. Работа двигателя с недостаточным давлением масла приведет к выходу его из строя.
- Сигнализатор «STOP».
Загорается одновременно с одним из сигнализаторов 3, 6, 13, 15 и 23.
При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
- Сигнализатор системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5-1 0 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
- Сигнализатор включения правых указателей поворота.
- Сигнализатор неисправности антиблокировочной системы тормозов (АБС) – устанавливается на части автомобилей.
- Тахометр.
Указывает частоту вращения коленчатого вала в мин*1.
- Сигнализатор неисправности электронного регулятора тормозных сил (EBD) – для автомобилей с системой АБС.
- Сигнализатор открытия дверей – для автомобилей ГАЗ-Э221 и мод. (дублируется кратковременным звуковым сигналом при движении автомобиля).
- Сигнализатор включения блокировки межосевого дифференциала для автомобилей типа 4×4.
- Сигнализатор аварийно высокой температуры охлаждающей жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
При загорании сигнализатора необходимо немедленно остановить двигатель, определить и устранить причину падения уровня охлаждающей жидкости. Работа двигателя с недостаточным уровнем охлаждающей жидкости может привести к перегреву двигателя и выходу его из строя.
- Указатель температуры охлаждающей жидкости.
Допускается работа двигателя при переходе стрелки в начало красной зоны шкалы до загорания сигнализатора аварийно высокой температуры охлаждающей жидкости.
- Кнопка «Режим».
- Сигнализатор включения заднего противотуманного света.
- Сигнализатор включения дальнего света фар.
- Сигнализатор включения габаритного света (дублируется кратковременным звуковым сигналом при выключении зажигания).
- Сигнализатор ближнего света фар.
- Сигнализатор включения передних противотуманных фар.
- Сигнализатор аварийного падения уровня тормозной жидкости (дублируется кратковременным звуковым сигналом при работающем двигателе).
Загорается при снижении уровня жидкости в резервуаре главного цилиндра ниже допустимого. Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
- Индикатор общего и суточного пробегов.
- Верхний ряд – показания общего пробега.
- Нижний ряд – показания суточного пробега.
- Кнопка «Сброс».
Установка на нуль показаний индикатора суточного пробега.
- Сигнализатор минимального резерва топлива в баке (дублируется кратковременным звуковым сигналом при первом включении).
Загорается при положении поплавка уровня топлива в районе 8 литров. Не допускается длительное движение автомобиля после загорания сигнализатора, т.к. это приведет к выходу из строя модуля погружного электробензонасоса.
При загорании во время движения любого из красных сигнализаторов на комбинации приборов необходимо остановить автомобиль, выявить и устранить неисправность.
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм «+» и «-») при включенном зажигании.
Для исключения последствий сбоев в работе комбинации приборов необходимо:
- Выключить зажигание.
- Восстановить соединение аккумуляторной батареи с бортовой сетью автомобиля.
- Нажать на кнопку «Режим» на комбинации приборов и, удерживая ее, включить зажигание. При этом стрелки вернутся в исходное положение.
Назначение
Функция любой «приборки» — информационная. Это касается и щитка приборов «Газели Бизнес». На небольшом участке в торпеде имеются все необходимые показатели, лампочки и шкалы. Обычно щиток располагается за рулем, перед глазами водителя. Но есть и исключения. Например, в УАЗе «Хантер» панель расположена по центру. Но приборку этого авто мы рассматривать пока не будем. Вернемся к нашим «Газелям». Внешне их панели представляют собой три-пять круглых циферблата с несколькими датчиками-сигнализаторами. В любом щитке основными циферблатами являются:
Они имеют наибольшие размеры и располагаются по центру. Кроме этого, на щитке приборов («Газели» старого образца и нового) есть масса вспомогательных элементов. Эти шкалы информируют водителя о:
- Текущей температуре двигателя (а именно охлаждающей жидкости в рубашке ДВС).
- Давлении масла в системе.
- Уровне топлива в баке.
- Напряжении в бортовой сети.
Если рассматривать более современные приборки, здесь будет показываться еще и информация о текущем времени.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2022 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
- 8 – указатель состояния блока ЭСУД. Сигнальная лампа активируется сразу после включения зажигания и не угасает в течение 7-8 секунд. Если последовательность соблюдена – это говорит о готовности модуля к запуску мотора. В случае, когда указатель периодически вспыхивает во время движения – отказывает один из элементов цепи или имеется ошибка электронной системы управления двигателем.
- 10 – индикатор антиблокировочной системы тормозов. При его активации нарушена работа механизма. Узнать о наличии модуля можно из сервисного руководства автомобиля.
- 11 – штатный тахометр. Магнитная схема разлинеена от 0 до 6 и указывает на фактическую частоту вращения коленчатого вала.
- 12 – опция EBD устанавливается на некоторых модификациях автомобиля. Обычно монтируется в спарке с АБС устройством. Индикатор выведен справа в верхнем углу. Лампочка ebd говорит, что неправильно работают тормоза нарушено электронное распределение усилия – требует немедленного ремонта. Если продолжить езду на машине, возможна неправильная работа суппортов.
- 13 – сигнализатор правильности закрытия дверей. В случае движения машины с открытыми замками – значок засвечивается и дублируется звуковым сигналом.
- 14 – лампа ставится в комплектации двигателя Камминз с приводом 4х4, отвечает за индикацию включения раздаточной муфты. На автомобилях версии 3302 и аналогичных не используется.
- 15 – лампочка критического перегрева силового агрегата. Если на приборке отображается элемент – требуется немедленно остановиться и заглушить мотор. Дальнейшее использование автомобиля до остывания антифриза чревата необратимыми последствиями для машины. В некоторых ситуациях происходит разрыв патрубков, заклинивание поршневой группы.
- 16 – стрелочный указатель фактической температуры ОЖ двигателя. Допускается езда до момента, когда стрелка переходит в красную зону. Нормальное положение – примерно на середине шкалы в зеленом отсеке.
- 17 – сервисная клавиша «режим» — устанавливается на всех модификациях автомобилей.
- 18/22 – лампочка сигнализирует о включении задних/передних противотуманок. При отключении освещения индикатор тухнет.
- 19 – указатель предназначен для уведомления водителя о включении дальнего режима головного освещения.
- 20 – индикатор включения световых габаритов, расположен в центральной части ЖК дисплея, параллельно дублируется звуковой сигнализацией.
- 21 – указатель включения ближнего света головного освещения.
- 23 – аварийная потеря объема тормозной жидкости в расширительном бачке. При включении индикатора требуется немедленно остановиться и проверить исправность магистралей, устранить места подтекания и пополнить объем бака.
- 24 – одометр. Нижняя часть указывает на суточный, верхняя на общий пробег.
- 25 – клавиша сброса – при помощи органа управления обнуляется намотка километров за сутки.
- 26 – лампа запасника топливного бака, загорается при израсходовании большей части горючего. Индикатор загорается, когда в топливной емкости остается не более 8 литров бензина. Передвигаться в указанном режиме длительное время запрещено – это может повредить напорный насос.
«Евро-3»
Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.
Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:
- Снизился уровень топлива до минимальной отметки.
- Увеличилась температура двигателя до 105 и более градусов Цельсия.
- Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
- 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
- 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
- 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
- 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
- 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
- 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
- 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
- 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
- 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
- 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
- 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
- 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
- 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
- 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
- 18 – требование пристегнуть ремни безопасности.
- 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
- 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
- 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
- 22 – EBD отказ или системная ошибка.
- 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
- 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
- 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
- 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
- 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
- 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
- 31 – машина стоит на ручнике, движение невозможно.
- 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
- 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
- 34 – стандартная лампа говорит о включенных кормовых противотуманок.
Монтаж
Для установки панели необходимо снять старый щиток. Для этого нужно демонтировать рулевое колесо при помощи специального съемника и открутить пару шурупов декоративной накладки щитка. Также следует открутить болты крепления самой приборки.
Для этого понадобится головка «на 8». После этого можно снимать старую панель и ставить на ее место новую. Но как мы уже сказали ранее, просто перекинуть разъемы не получится. Нужна распиновка щитка приборов «Газели Бизнес». Всего здесь четыре колодки – ХР1, 2, 3 и 4. Рассмотрим, как подключать каждую:
- ХР1. Первый, пятый, шестой, седьмой контакты замыкаются на «массу». Что касается остальных, они подключаются к сигналам датчика. Первый контакт – реле прикрытия воздушной заслонки, третий – ДТОЖ, девятый и одиннадцатый – датчик давления масла и уровня топлива в баке соответственно. Остальные контакты – это «Резерв». Их мы не трогаем и ничего к ним не подключаем.
- ХР2. На «массу» замыкаются контакты номер два, четыре, девять. На «плюс» идут клеммы все начиная от пятой и заканчивая тринадцатой.
- ХРЗ. К положительному контакту +12В подключаются клеммы номер два и тринадцать. На «массу» замыкается первая, восьмая и двенадцатая клемма. Шестой разъем – датчик скорости спидометра, девятый – катушка зажигания, одиннадцатый идет на блок управления двигателем.
- ХР4. Здесь практически все контакты нужно подключить к «массе». Это касается разъемов от первого до седьмого включительно. На «плюс» идут только датчик наличия воды в топливном фильтре (если таковой имеется) и выключатель свечей накала. Это разъемы номер восемь и девять соответственно.
Кстати, если на автомобиле нет системы АБС и ЕБД, выходы на эти датчики нужно заглушить. Каким образом? Достаточно подключить их к «массе».
Итак, мы выяснили, что собой являет панель приборов «Газели», каких видов она бывает и как подключается.
Источник
Внешний тюнинг
Чтобы коммерческий автомобиль выглядел стильно, ему необходим внешний тюнинг. Заводские бампера не слишком хорошо смотрятся даже на «Газели Бизнес», поэтому альтернативный обвес отлично украсит кузов авто.
Газель во всех версиях кузова – это автомобиль, который отлично приспособлен к условиям отечественных дорог и отличается надежностью и простотой в эксплуатации. Однако многое в конструкции этого автомобиля не соответствует современным нормам комфорта, поэтому газелисты очень часто прибегают к тюнингу.
( 1 оценка, среднее 4 из 5 )
Содержание
- Почему не работают приборы на Газели
- Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
- Назначение сигнализаторов комбинации приборов на Газель Бизнес, порядок устранения последствий сбоев в работе комбинации приборов.
- Расположение сигнализаторов комбинации приборов на Газель Бизнес.
- Назначение сигнализаторов комбинации приборов на Газель Бизнес.
- Назначение панели приборов Газели и её типичные неисправности
- Назначение панели
- Принцип работы приборной панели «Газели»
- Типичные поломки панели приборов «Газель»
Почему не работают приборы на Газели
Панель приборов ГАЗели может быть двух типов: старая и новая, электронная. Как и в большинстве других автомобилей, он содержит четыре индикатора (спидометр, тахометр, указатель температуры охлаждающей жидкости, указатель уровня топлива) и контрольные лампы, их двенадцать. На внутренней стороне корпуса установлена печатная плата, выводы которой заканчиваются двумя штекерами — белым (X1) и красным (X2).
Существует два варианта полного отказа блока приборов: первый вариант, когда стрелки всех приборов находятся на нуле и не реагируют на поворот ключа зажигания; второй вариант, когда стрелки приборов не находятся на нуле, а, наоборот, поднимаются выше. Конечно, идеальным решением было бы проверить неисправную панель приборов на испытательном стенде, но это можно сделать только в специализированной мастерской, которых на просторах России не так уж и много.
Если стрелки приборов находятся на нуле, что может сделать водитель в этой ситуации? Скорее всего, в этом случае поврежден контакт в цепи от аккумулятора до клеммы «87» реле перегрузки замка зажигания. Поэтому он должен проверить надежность предохранителей, состояние колодок в цепи и заземление панели приборов. На белой клеммной колодке (X1) панели приборов провод заземления идет к контакту 1, а на красной клеммной колодке (X2) провод заземления идет к контакту 3.
Если описанные выше действия не принесли результата, есть два варианта — либо вам придется заменить приборную панель на новую, либо попробовать проверить печатную плату на наличие трещин. Правда, стоимость новой панели приборов довольно высока — более 10 тысяч рублей. Поэтому вы можете попытаться отремонтировать его, хотя производитель считает, что панель приборов не подлежит ремонту. Залипание дорожек электрической платы часто вызывается высоким давлением на блок разъемов во время его сборки. Поэтому для восстановления приборной панели можно попытаться припаять оборванные дорожки.
Причиной овердрайва приборной панели может быть дефект в ЭБУ Mikas 10.3, неисправность, которая чаще возникает при низких температурах. В этом случае необходимо диагностировать проблему и устранить неисправность путем обновления программного обеспечения до более новой серийной версии. Кроме того, такая же неисправность может возникнуть и после перепрошивки контроллера.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Комбинация оборудования на Газель Бизнес ГАЗ-3302, ГАЗ-33023, ГАЗ-2705, ГАЗ-330202, ГАЗ-330232, ГАЗ-3221, ГАЗ-32212, ГАЗ-32213, ГАЗ-322133 с цифровыми двигателями УМЗ-4216, УМЗ-42164, УМЗ-42165, Evotech A274, Evotech A275. Оснащен индикаторами, сигнализаторами и звуковым зуммером для предоставления водителю дополнительной информации о критических и аварийных состояниях основных систем автомобиля.
Назначение сигнализаторов комбинации приборов на Газель Бизнес, порядок устранения последствий сбоев в работе комбинации приборов.
Расположение сигнализаторов комбинации приборов на Газель Бизнес.
Если во время движения загорается любой из красных индикаторов на панели приборов, остановите автомобиль, найдите и устраните неисправность.
Назначение сигнализаторов комбинации приборов на Газель Бизнес.
1. Сигнализатор (красный) критической неисправности двигателя.
Для двигателей Evotech A274 и Evotech A275. Загорается при включении зажигания и горит в течение 2-5 секунд, затем гаснет.
2. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей Evotech A274 и Evotech A275. Если система управления исправна, то при включении зажигания загорается сигнальная лампа и горит 5-10 секунд, после чего гаснет. Это означает, что система готова к запуску двигателя. Если индикатор загорается во время движения автомобиля, это указывает на отказ какого-либо компонента системы управления двигателем.
3. Сигнализатор (зеленый) включения пониженной передачи.
Для ГАЗели Бизнес 4х4 с отключаемым полным приводом.
4. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
Для двигателей Evotech A274 и Evotech A275. Если загорелась сигнальная лампа, устраните причину утечки охлаждающей жидкости и доведите уровень жидкости в расширительном бачке двигателя до нормального уровня.
Читайте также: Можно ли использовать портативный инфракрасный обогреватель?
5. спидометр.
6. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении зажигания, если автомобиль обездвижен стояночным тормозом. Когда автомобиль находится в движении, раздается короткий звуковой сигнал.
7. сигнальная лампа низкого заряда батареи (красная).
8. сигнальная лампа (зеленая), указывающая на левый индикатор.
9. Сигнализатор (красный) «STOP».
Горит одновременно с одной из контрольных ламп 2, 5, 8, 15, 19 и 27. Если эти лампы горят, дальнейшая эксплуатация автомобиля запрещена до устранения неисправности.
10. Сигнализатор (красный) аварийного давления масла.
Загорается при включении зажигания. Воспроизводится коротким звуковым сигналом при работающем двигателе. Сигнализация должна выключаться при запуске двигателя. Допускается загорание сигнальной лампы:
— При минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода.
— Внезапное торможение автомобиля.
— Внезапный поворот автомобиля.
Если предупреждающая лампа загорается при нормальных условиях движения, немедленно остановите двигатель и определите причину низкого давления масла. Эксплуатация двигателя с недостаточным давлением масла приводит к поломке двигателя.
11. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
Для двигателей UMZ-4216, UMZ-42164, UMZ-42165. В случае неисправной системы управления индикатор загорается при включении зажигания и горит в течение 5-10 секунд, затем гаснет. Это означает, что система готова к запуску двигателя. Если во время движения индикатор горит по-разному, это указывает на отказ какого-либо компонента системы управления двигателем.
— Индикатор MIL (оранжевый) — для двигателей Evotech A274 и Evotech A275.
12. Индикаторная лампочка (зеленая) для включения правых указателей поворота.
13. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов (AБС).
Для автомобилей ГАЗЕЛЬ БИЗНЕС с системой ABS.
14. Сигнализатор (красный) неисправности электронного регулятора тормозных сил (ЕВD).
Для автомобилей ГАЗЕЛЬ БИЗНЕС с системой ABS. Если загорается сигнальная лампа, дальнейшая эксплуатация автомобиля запрещена до устранения неисправности.
15. Сигнализатор (красный) открытия дверей.
При движении автомобиля дублируется коротким звуковым сигналом. Устанавливаются на части транспортного средства.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала.
Для автомобилей ГАЗель Бизнес 4х4 с постоянным полным приводом.
— Маячок (оранжевый) для включения переднего моста (для Газели Бизнес 4х4 и полного привода переключаемый).
17. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста.
Подходит для бизнес-частей GAZELI.
18. Маяк — это запасное устройство.
19. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Повторяется коротким звуковым сигналом при работающем двигателе. Если загорелась сигнальная лампа, немедленно остановите двигатель, выявите и устраните причину перегрева.
20. Указатель температуры охлаждающей жидкости.
Разрешается запускать двигатель, когда стрелка переходит в начало красной зоны, пока не загорится сигнальная лампа температуры охлаждающей жидкости.
21. кнопка режима.
22. Тахометр.
Указывает скорость вращения коленчатого вала в оборотах в минуту.
23. Контрольная лампа (оранжевая) для задних противотуманных фар.
24. сигнальная лампа (синяя) для фар дальнего света.
25. Сигнализатор (зеленый) включения габаритного света.
За этим следует короткий звуковой сигнал при выключении зажигания.
26. переключатель света (зеленый) для включения ближнего света.
27. Сигнализатор (зеленый) включения передних противотуманных фар.
Для ГАЗели Бизнес с противотуманными фарами.
28. Сигнализатор (красный) аварийного падения уровня тормозной жидкости.
Повторяется коротким звуковым сигналом при работающем двигателе. Лампочка загорается, когда уровень жидкости в бачке главного цилиндра падает ниже допустимого уровня. Автомобиль должен быть немедленно проверен на станции техобслуживания.
29. Индикатор общего и суточного пробегов.
Верхний ряд — показания общего пробега. Нижний ряд — показания суточного пробега.
30. Кнопка «Сброс».
Сброс индикатора суточного пробега на ноль.
31. индикатор уровня топлива.
32. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Ограничивается коротким звуковым сигналом при первом включении. Лампочка загорается, когда в баке остается примерно 8 литров топлива. Не допускается длительное движение автомобиля после загорания индикатора, так как это может привести к повреждению модуля электроцентробежного насоса.
Во избежание сбоев в работе комбинации приборов Газель Бизнес не отсоединяйте аккумулятор (отсоедините провода от клемм «+» и «-«) при включенном зажигании. Для устранения последствий неисправности приборной панели автомобиля «ГАЗЕЛЬ БИЗНЕС» необходимо
— Выключите зажигание.
— Отсоединив аккумулятор, восстановите соединение с бортовой сетью автомобиля.
— При подключенном аккумуляторе отсоедините его и через несколько секунд снова подключите к электрической системе автомобиля.
— Нажмите и удерживайте кнопку «Mode» на комбинации приборов и включите зажигание. Стрелки вернутся в исходное положение.
Назначение панели приборов Газели и её типичные неисправности
Панель приборов в легких грузовиках и фургонах «Газель» информирует водителя о наиболее важных параметрах движения и состоянии основных узлов автомобиля. На приборной панели расположены механизмы включения оптики, коробки передач и других механизмов автомобиля.
Назначение панели
На приборной панели отображаются следующие информационные индикаторы:
- Спидометр;
- Тахометр;
- Цифровые индикаторы пробега за день и общего пробега автомобиля. Индикатор суточного пробега расположен над показателем общего пробега автомобиля. Последняя может быть сброшена нажатием специальной кнопки;
- Индикатор топливного бака;
- Стрелочный индикатор температуры системы охлаждения. Правая часть индикатора окрашена в красный цвет. Когда стрелка манометра входит в красную зону, загорается контрольная лампа критической температуры охлаждающей жидкости;
- Контрольная лампа ручного тормоза. Начинает мигать при нажатии на ручной тормоз при включенном зажигании. Прерывистый звуковой сигнал подтверждает включение лампы;
- Предупреждающий индикатор низкого заряда аккумулятора автомобиля;
- Критически низкое давление масла в двигателе предупреждающая лампочка, сопровождаемая прерывистым звуком. Обычно включается при включении зажигания и автоматически выключается при запуске двигателя. Позволяет включаться при низкой частоте вращения коленчатого вала на холостом ходу, при прохождении поворотов и резком торможении. Если индикатор загорается во время нормального движения грузовика, немедленно остановитесь и определите причину внезапного снижения уровня смазки;
- Индикаторные лампы для обоих сигналов поворота. Для левой и правой ламп на панели предусмотрены отдельные индикаторные лампы;
- Индикаторные лампы для работы систем управления двигателем. Обычно активируется одновременно с включением зажигания, загорается на 5-10 секунд и затем гаснет. Когда индикатор гаснет, это означает, что двигатель готов к запуску. Если контрольная лампа горит более 10 секунд, значит, имеется неисправность в отдельных системах управления двигателем;
- Контрольная лампа неисправности антиблокировочной тормозной системы (ABS);
- Контрольная лампа неисправности электронной системы управления тормозами (EBD);
- Индикаторная лампочка открытой двери. На некоторых модификациях ГАЗелей это подтверждается резким прерывистым звуком;
- Сигнализация перегрева системы охлаждения. При появлении звукового сигнала (он воспроизводится резким прерывистым звуком) немедленно остановите автомобиль и определите причину критического перегрева охлаждающей жидкости;
- Сигнализатор уровня тормозной жидкости опускается ниже критического уровня. Подтверждается внезапным прерывистым шумом. Немедленно остановитесь и проверьте тормозную систему. Прежде всего, проверьте, нет ли утечек тормозной жидкости;
- Сигнализация при снижении уровня топлива в баке ниже критического. Активируется, когда в баке остается менее 8 литров бензина. Длительное движение с уровнем топлива ниже критического приведет к выходу из строя электрического погружного насоса;
- Сигнальные лампы передних и задних противотуманных фар, дальнего и ближнего света и габаритных огней.
С полным приводом 4х4 Газель оснащена световой индикацией включения блокировки межосевого дифференциала.
Принцип работы приборной панели «Газели»
Каждый прибор, каждый индикатор подключен к определенному устройству на автомобиле:
- Спидометр определяет скорость Газели по количеству оборотов колеса в единицу времени. Количество оборотов определяется встроенным одометром и стрелками часов. Формула расчета связана с диаметром колеса. Изменение этого параметра в большую или меньшую сторону приведет к тому, что спидометр будет неточно определять фактическую скорость;
- С показаниями одометра также связан индикатор пробега автомобиля. Калькулятор одометра преобразует количество оборотов колеса в пройденные километры;
- Тахометр определяет частоту вращения коленчатого вала. Метод обнаружения — электронный. Удаленный электрический датчик регистрирует количество импульсов в минуту от катушки зажигания. Электронная плата преобразует количество импульсов в движение стрелки на шкале измерителя;
- Указатель уровня топлива получает информацию об уровне заполнения от резистивного поплавкового датчика;
- Автомобильная оптика — дальний и ближний свет, противотуманные фары, габаритные огни — получает информацию о наличии или отсутствии электрического тока в цепи;
- Индикатор открытой двери срабатывает при замыкании/размыкании цепи между дверью и кузовом автомобиля. Если цепь разомкнута, загорается индикатор;
- Предупреждающая лампа температуры охлаждающей жидкости получает информацию от тепловой платы. Когда он достигает определенной температуры, контакты замыкаются и загорается индикатор;
- Система предупреждения об уровне тормозной жидкости получает информацию от поплавкового выключателя. Когда уровень опускается ниже критической отметки, поплавок соприкасается с корпусом датчика и замыкает электрическую цепь.
Типичные поломки панели приборов «Газель»
Типичные поломки панели приборов «Газель»В подавляющем большинстве случаев неисправность приборной панели микроавтобусов и грузовиков «Газель» связана с нарушением работы периферийных датчиков или с выходом из строя соединительных проводов. Прямые отказы приборной панели чаще всего связаны с механическими повреждениями.
Типичные неисправности приборной панели ГАЗели включают в себя неисправности, связанные с:
- спидометр;
- тахометр
- указатель уровня топлива;
- датчик температуры охлаждающей жидкости.
Симптомы неисправности спидометра: его стрелка вообще не двигается, заметно шатается или резко меняет свое положение.
- Трос сломан, поврежден или сошел со звездочки;
- Повреждение одометра;
- Повреждение импульсного датчика;
- Износ шестерни критической передачи или повреждение зубьев.
Симптомы неисправности тахометра схожи с симптомами неисправности спидометра. Это включает недостаточное движение или отсутствие движения руки инструмента. Отказ тахометра не связан с отказом двигателя. Причины неисправности тахометра включают:
- Повреждение датчика, регистрирующего импульсы зажигания;
- Поврежденная проводка или окисленные контакты;
- Выход из строя электрощита. Затем плата неправильно преобразует электронные сигналы в аналоговые, что приводит к изменению положения стрелки;
- Повреждение механизма указателя тахометра (указатель перемещается с заметной задержкой и рывками).
Симптомы неисправности датчика топлива:
- Его стрелка постоянно колеблется из стороны в сторону, в том числе и в крайних положениях;
- Когда бак полон, манометр показывает, что бак пуст или неполный;
- При включении зажигания стрелка остается в нулевом положении.
Причины неисправности датчика топлива:
Ошибка проводки, окисленные контакты или обрыв в цепи заземления;
- Сигнал управления слишком сильный или слишком слабый;
- Повреждение пластикового поплавка, в результате чего он теряет герметичность;
- Деформация рычага, на котором закреплен поплавок, в результате чего он теряет свою плавучесть;
- Повреждение элементов резистора или корпуса датчика, вызывающее неисправность элементов резистора. Отказ резистора происходит из-за общего износа деталей или критического истончения покрытия, что приводит к потере электрического контакта;
- Сигнальный провод замыкается на землю, в результате чего указатель уровня топлива показывает, что бак постоянно полон.
Неисправность указателя температуры охлаждающей жидкости чаще всего вызвана повреждением проводки или окислением контактов. Выход из строя термобиметаллической пластины — это довольно редкая неисправность, которая возникает в результате нарушения герметичности пластины. Последний теряет свою герметичность либо из-за производственного дефекта, либо в результате длительной и постоянной эксплуатации Газели.
Выход из строя других индикаторных ламп или механических переключателей также вызван повреждением жгута проводов или окислением контактов. Отдельные запасные части для приборных панелей, а также периферийные индикаторы и проводку лучше всего приобретать в интернет-магазине «РТС Автодизель».
Расшифровка значков комбинации приборов ГАЗель Next.
- Сигнализаторы комбинации приборов ГАЗель Next CNG 3.0.
- Информация по различным комбинациям приборов, сигнализаторам и схемам подключения.
- Схемы ГАЗель Next.
Расположение сигнализаторов.
1.
Сигнализатор (оранжевый) засорения сажевого фильтра.
Информирует водителя о состоянии сажевого фильтра.
2. Сигнализатор (оранжевый) высокой температуры системы выпуска.
Информирует водителя о засоренности сажевого фильтра.
3. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
4. Сигнализатор (красный) критической неисправности двигателя.
Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.
5. Сигнализатор (оранжевый) MIL.
Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.
После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.
6. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
7. Сигнализатор (зеленый) включения левых указателей поворота.
8. Сигнализатор (белый) включения дневных ходовых огней.
9. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель определить и устранить причину перегрева.
10. Сигнализатор (зеленый) включения габаритных огней.
11. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из аварийных сигнализаторов красного цвета. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом указывает на требование остановки пассажирами (нажатие кнопки в салоне).
12. Сигнализатор (синий) включения дальнего света фар.
13. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
14. Сигнализатор (зеленый) включения ближнего света фар.
15. Сигнализатор (зеленый) включения правых указателей поворота.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
17. Сигнализатор (оранжевый) включения блокировки дифференциала переднего моста или резервный.
18. Сигнализатор (красный) не пристегнутых ремней безопасности или резервный.
19. Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
20. Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
21. Сигнализатор (оранжевый) отключения системы стабилизации курсовой устойчивости или резервный.
22. Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания. Эксплуатация автомобиля до устранения данной неисправности не допускается.
23. Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
24. Сигнализатор (зеленый) включения пониженной передачи или резервный.
25. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
26. Сигнализатор (красный) незакрытых дверей и/или выдвинутой подножки.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом при движении указывает на незакрытые передние и/или боковые двери и/или выдвинутую подножку.
Горение сигнализатора в постоянном режиме и дублирование постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.
27. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
28. Сигнализатор (оранжевый) включения подогревателя воздуха (для дизельного двигателя).
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
29. Сигнализатор (оранжевый) наличия воды в топливе (для дизельного двигателя).
Кратковременно загорается при включении приборов.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
30. Сигнализатор (красный) разряда аккумуляторной батареи.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.
Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.
31. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
32. Сигнализатор (красный) аварийно низкого давления масла.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.
33. Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.
Загорание сигнализатора свидетельствует о неисправности тормозной системы.
Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности не допускается.
34. Сигнализатор (оранжевый) включения заднего противотуманного света.
Внимание!
Запрещается эксплуатация автомобиля с постоянно горящими или мигающими сигнализаторами красного цвета. В случае невозможности устранения неисправности на месте допускается движение автомобиля до предприятия технического обслуживания за исключением случаев загорания сигнализаторов, запрещающих дальнейшую эксплуатацию. При несвоевременном обращении на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания. Время эксплуатации автомобиля с включенными сигнализаторами записывается в память блока управления.
Поделиться ссылкой:
Сигнализаторы комбинации приборов
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) MIL.
Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (оранжевый) Внимание системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (белый) включения дневных ходовых огней.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (зеленый) включения габаритных огней.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (синий) включения дальнего света фар.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (зеленый) включения ближнего света фар.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) непристегнутых ремней безопасности или резервный.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) низкого давления в шинах или резервный.
При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) незакрытых дверей кабины.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения подогревателя воздуха.
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Содержание
- 1 Панель приборов ГАЗель Бизнес: описание значков
- 2 Знаки на приборной панели ГАЗель Некст
- 3 Инструкция по снятию панели приборов у Газелей
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Содержание
- 1 Панель приборов ГАЗель Бизнес: описание значков
- 2 Знаки на приборной панели ГАЗель Некст
- 3 Инструкция по снятию панели приборов у Газелей
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Первая категория показывает действия или состояние системы, требующие от водителя повышения внимания или аккуратности. Во второй разновидности располагается полная группа уведомлений. Сюда относятся указатели положения света фар, поворотники.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
- 8 – указатель состояния блока ЭСУД. Сигнальная лампа активируется сразу после включения зажигания и не угасает в течение 7-8 секунд. Если последовательность соблюдена – это говорит о готовности модуля к запуску мотора. В случае, когда указатель периодически вспыхивает во время движения – отказывает один из элементов цепи или имеется ошибка электронной системы управления двигателем.
- 10 – индикатор антиблокировочной системы тормозов. При его активации нарушена работа механизма. Узнать о наличии модуля можно из сервисного руководства автомобиля.
- 11 – штатный тахометр. Магнитная схема разлинеена от 0 до 6 и указывает на фактическую частоту вращения коленчатого вала.
- 12 – опция EBD устанавливается на некоторых модификациях автомобиля. Обычно монтируется в спарке с АБС устройством. Индикатор выведен справа в верхнем углу. Лампочка ebd говорит, что неправильно работают тормоза нарушено электронное распределение усилия – требует немедленного ремонта. Если продолжить езду на машине, возможна неправильная работа суппортов.
- 13 – сигнализатор правильности закрытия дверей. В случае движения машины с открытыми замками – значок засвечивается и дублируется звуковым сигналом.
- 14 – лампа ставится в комплектации двигателя Камминз с приводом 4х4, отвечает за индикацию включения раздаточной муфты. На автомобилях версии 3302 и аналогичных не используется.
- 15 – лампочка критического перегрева силового агрегата. Если на приборке отображается элемент – требуется немедленно остановиться и заглушить мотор. Дальнейшее использование автомобиля до остывания антифриза чревата необратимыми последствиями для машины. В некоторых ситуациях происходит разрыв патрубков, заклинивание поршневой группы.
- 16 – стрелочный указатель фактической температуры ОЖ двигателя. Допускается езда до момента, когда стрелка переходит в красную зону. Нормальное положение – примерно на середине шкалы в зеленом отсеке.
- 17 – сервисная клавиша «режим» — устанавливается на всех модификациях автомобилей.
- 18/22 – лампочка сигнализирует о включении задних/передних противотуманок. При отключении освещения индикатор тухнет.
- 19 – указатель предназначен для уведомления водителя о включении дальнего режима головного освещения.
- 20 – индикатор включения световых габаритов, расположен в центральной части ЖК дисплея, параллельно дублируется звуковой сигнализацией.
- 21 – указатель включения ближнего света головного освещения.
- 23 – аварийная потеря объема тормозной жидкости в расширительном бачке. При включении индикатора требуется немедленно остановиться и проверить исправность магистралей, устранить места подтекания и пополнить объем бака.
- 24 – одометр. Нижняя часть указывает на суточный, верхняя на общий пробег.
- 25 – клавиша сброса – при помощи органа управления обнуляется намотка километров за сутки.
- 26 – лампа запасника топливного бака, загорается при израсходовании большей части горючего. Индикатор загорается, когда в топливной емкости остается не более 8 литров бензина. Передвигаться в указанном режиме длительное время запрещено – это может повредить напорный насос.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
- красный;
- оранжевый/желтый;
- зеленый.
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Полная расшифровка указателей приборки машины класса Евро-5.
- 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
- 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
- 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
- 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
- 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
- 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
- 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
- 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
- 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
- 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
- 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
- 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
- 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
- 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
- 18 – требование пристегнуть ремни безопасности.
- 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
- 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
- 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
- 22 – EBD отказ или системная ошибка.
- 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
- 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
- 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
- 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
- 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
- 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
- 31 – машина стоит на ручнике, движение невозможно.
- 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
- 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
- 34 – стандартная лампа говорит о включенных кормовых противотуманок.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
- для повышения безопасности поставить машину на ручник и обесточить бортовые системы, отключив аккумулятор;
- снять боковые накладки возле дверей (отщелкнуть клипсы);
- под вставками выкрутить крепежные винты – всего 4 шт;
- под рулевым колесом убрать 2 винта, стягивающие половины кожуха и 2 элемента, притягивающие пластик к металлической основе;
- демонтировать подрулевой кожух, верхнюю и нижнюю крышку;
- под колонкой присутствует декоративная накладка – выкрутить крепления и демонтировать элемент;
- используя пластиковую лопатку или широкую отвертку выщелкнуть 5 клипс, удерживающих крышку щитка приборов и демонтировать деталь;
- при наличии догревателя антифриза, необходимо отключить его контакты;
- на самой приборке необходимо найти и выкрутить 4 крепежных болта;
- доску далее потребуется вынуть на расстояние длины проводов;
- колодку жгута проводов выщелкнуть и снять весь модуль;
- раскрутить хомуты креплений подрулевых переключателей;
- полностью разомкнуть все клеммы, удерживающие торпеду на месте;
- снять крепеж воздуховодов, предварительно выкрутив болты;
- снять трос управления карбюратором;
- удалить болты, удерживающие прикуриватель и аварийку;
- на приводе управления отопителем выкрутить два винта и снять модуль;
- далее головкой №10 открутить 10 освободившихся болтов крепления приборки;
- снять управление карбюраторной заслонкой;
- отключить воздуховоды привода отопителя;
- ввиду большого веса панели снять модуль при помощи помощника;
- установка элементов осуществляется в обратной последовательности.
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Панель приборов и органы управления ГАЗель NEXT выполнены в соответствии с мировыми стандартами и полностью отвечают требованиям доступности и комфорта. Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст.
- Тахометр. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Напоминаем, что дизельные двигатели отличаются низкими рабочими оборотами, поэтому крайне не рекомендуется длительная нагрузка свыше 3600 об/мин.
- Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
- Переключатель режима и управления маршрутным компьютером. Поворачивая кнопку, осуществляется выбор меню маршрутного компьютера (по часовой стрелке – меню вверх, против – меню вниз)
- Экран маршрутного компьютера.
- Кнопка нулевого сброса суточного пробега, настройки часов и минут. Чтобы сбросить показания удерживайте кнопку в нажатом положении 3 и более секунд. Вращение копки по часовой стрелки приведет к настройке часов, а против – минут.
- Уровень топлива в баке. Объем бака составляет 64 литра. При достижения уровня топлива 8 и менее литров происходит срабатывание датчика, сигнализирующего о необходимости сделать дозаправку.
- Спидометр. Показывает скорость движения автомобиля в км/ч.
Ниже приведены примеры различных режимов представления информации бортовым (маршрутным) компьютером ГАЗели НЕКСТ.
Источник
Органы управления и приборы
Рис. 5.1. Панель приборов и органы управления
Расположение органов управления автомобиля показано на рис. 5.1.
1
—
центральный переключатель света.
Переключатель имеет три фиксированных положения (рис. 5.2):
0 — все наружное освещение выключено;
I — включены габаритные огни, освещение комбинации приборов, заднего номерного знака и некоторых органов управления электрооборудованием;
II — дополнительно включены ближний или дальний свет, в зависимости от положения (соответственно 3 или 4) рычага подрулевого переключателя указателей поворота и света фар.
2
—
боковые вентиляционные решетки.
3 — регулятор освещенности приборов.
При включенном наружном освещении поворотом регулятора вверх или вниз, и удерживая его в этом положении, выбирается яркость освещения приборов.
Рис. 5.2. Центральный переключатель света
4 — маховичок блока управления корректором фар в зависимости от загрузки автомобиля (см. подраздел 8.6).
5 — рычаг переключателя указателей поворота и света фар. Указатели поворота работают только при включенном зажигании. Для включении указателей поворота: правых — рычаг вверх, левых — рычаг вниз.
1. Положение кратковременного включения указателей поворота.
Переместите рычаг вверх или вниз на величину собственного свободного хода (до ощущения легкого упругого сопротивления рычага).
Сигнализация будет работать пока вы держите рычаг.
Рис. 5.3. Положения рычага переключателя указателей поворота и света фар
При этом должен мигать соответствующий сигнализатор на комбинации приборов.
2. Фиксированные положения указателей поворота.
По завершении поворота рычаг автоматически вернется в исходное положение.
Мигание сигнализатора на комбинации приборов с удвоенной частотой указывает на неисправность лампы указателя поворота.
Среднее фиксированное положение рычага, если ручка центрального переключателя света находится в положении П.
Переместите рычаг вперед в фиксированное положение.
5. Кратковременная сигнализация дальним светом фар. Потяните рычаг к рулевому колесу. После отпускания рычаг вернется
в среднее положение.
6 — накладка выключателя звукового сигнала.
7 — выключатель аварийной сигнализации. Выключатель аварийной сигнализации расположен на кожухе рулевой колонки, сверху.
При включенном положении одновременно горят в мигающем режиме все четыре лампы указателей поворота и сигнализатор (красный) внутри кнопки выключателя.
Рис. 5.4. Выключатель аварийной сигнализации
Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги с целью оповещения водителей других транспортных средств и информировании технических служб о нахождении на дороге неподвижного автомобиля.
Аварийная сигнализация работает при включенном и выключенном зажигании.
8 — выключатель зажигания, стартера и противоугонного устройства.
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Режим показаний текущего времени, ч:мин (от 00:00 до 23:59);
Режим показаний напряжения бортовой электрической сети, V (от 6.0 до 18.0);
Режим показаний среднего расхода топлива, л/100 км (от 0.0 до 19.9);
Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»;
Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»;
Режим показаний мгновенного расхода топлива, л/ч (от 0.0 до 19.9);
Режим показаний пробега до заправки, км (от 30 до 999);
Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»;
Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9);
Режим показаний счетчика пройденного пути, км (от 0 до 999999).
ИНДИКАТОР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.
Информация о необходимости проведения очередного технического обслуживания (ТО) отображается на многофункциональном дисплее комбинации приборов.
Индикация оставшегося пробега до очередного ТО выводится в следующих случаях:
- При повороте кнопки «Режим» влево и удержании ее до появления значения.
- При каждом включении приборов и стартера (зажигания), если значение оставшегося пробега до ТО меньше или равно 500 км.
- При каждом включении приборов и стартера (зажигания) с дублированием звуковым сигналом и надписью «СЕРВИС», если значение оставшегося пробега до ТО меньше или равно 0 км (если значение меньше 0 км, то перед ним ставится знак «минус»).
- Индикация периодичности ТО (значение вводится на предприятии сервисно-сбытовой сети ГАЗ).
В течение индикации (5 секунд) значения по п.1. кратковременно нажмите кнопку установки на нуль показаний суточного пробега.
ВНИМАНИЕ!
При горящем индикаторе технического обслуживания необходимо обратиться на предприятие технического обслуживания для проведения ТО. В случае несвоевременного обращения на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания.
Установка пробега до следующего ТО.
(Сброс сервисного интервала возможно выполнить самостоятельно).
После проведения ТО устанавливается пробег до следующего ТО. Для этого в течение индикации (5 секунд) значения по п.1 удерживайте нажатой не менее 3 секунд кнопку установки на нуль показаний суточного пробега.
Изменение значения периодичности ТО в соответствии с условиями эксплуатации возможно только на предприятии сервисно-сбытовой сети ГАЗ.
Источник
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2021 года.
Важно! В версиях 2010, 2012 и 2021 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
- 8 – указатель состояния блока ЭСУД. Сигнальная лампа активируется сразу после включения зажигания и не угасает в течение 7-8 секунд. Если последовательность соблюдена – это говорит о готовности модуля к запуску мотора. В случае, когда указатель периодически вспыхивает во время движения – отказывает один из элементов цепи или имеется ошибка электронной системы управления двигателем.
- 10 – индикатор антиблокировочной системы тормозов. При его активации нарушена работа механизма. Узнать о наличии модуля можно из сервисного руководства автомобиля.
- 11 – штатный тахометр. Магнитная схема разлинеена от 0 до 6 и указывает на фактическую частоту вращения коленчатого вала.
- 12 – опция EBD устанавливается на некоторых модификациях автомобиля. Обычно монтируется в спарке с АБС устройством. Индикатор выведен справа в верхнем углу. Лампочка ebd говорит, что неправильно работают тормоза нарушено электронное распределение усилия – требует немедленного ремонта. Если продолжить езду на машине, возможна неправильная работа суппортов.
- 13 – сигнализатор правильности закрытия дверей. В случае движения машины с открытыми замками – значок засвечивается и дублируется звуковым сигналом.
- 14 – лампа ставится в комплектации двигателя Камминз с приводом 4х4, отвечает за индикацию включения раздаточной муфты. На автомобилях версии 3302 и аналогичных не используется.
- 15 – лампочка критического перегрева силового агрегата. Если на приборке отображается элемент – требуется немедленно остановиться и заглушить мотор. Дальнейшее использование автомобиля до остывания антифриза чревата необратимыми последствиями для машины. В некоторых ситуациях происходит разрыв патрубков, заклинивание поршневой группы.
- 16 – стрелочный указатель фактической температуры ОЖ двигателя. Допускается езда до момента, когда стрелка переходит в красную зону. Нормальное положение – примерно на середине шкалы в зеленом отсеке.
- 17 – сервисная клавиша «режим» — устанавливается на всех модификациях автомобилей.
- 18/22 – лампочка сигнализирует о включении задних/передних противотуманок. При отключении освещения индикатор тухнет.
- 19 – указатель предназначен для уведомления водителя о включении дальнего режима головного освещения.
- 20 – индикатор включения световых габаритов, расположен в центральной части ЖК дисплея, параллельно дублируется звуковой сигнализацией.
- 21 – указатель включения ближнего света головного освещения.
- 23 – аварийная потеря объема тормозной жидкости в расширительном бачке. При включении индикатора требуется немедленно остановиться и проверить исправность магистралей, устранить места подтекания и пополнить объем бака.
- 24 – одометр. Нижняя часть указывает на суточный, верхняя на общий пробег.
- 25 – клавиша сброса – при помощи органа управления обнуляется намотка километров за сутки.
- 26 – лампа запасника топливного бака, загорается при израсходовании большей части горючего. Индикатор загорается, когда в топливной емкости остается не более 8 литров бензина. Передвигаться в указанном режиме длительное время запрещено – это может повредить напорный насос.
Органы управления и приборы
Органы управления
Расположение органов управления автомобиля показано на рисунке 1.4.
Примечание
: На части автомобилей вместo двух рычагов (поз. 21 и 23) управления раздаточной коробкой yстанавливается один рычаг.
1. Маховичок блока управления корректором фар в зависимости от загрузки автомобиля (рисунок 2.2).
При полностью загруженном автомобиле с меткой на корпусе блока управления необходимо совместить:
2, 3, 11 и 13. Заглушки.
4. Боковые вентиляционные решетки.
5. Рычаг переключателя указателей поворота, света фар и звукового сигнала.
Примечание
: На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (см. рис. 1.10).
Положения рычага переключателя указателей поворота и света фар (со звуковым сигналом)
Положения рычага переключателя указателей поворота и света фар (без звукового сигнала)
При перемещении рычага из положения I или II вверх в положение VI или IV (правый поворот) или вниз в положение V или III (левый поворот) включаются указатели поворота, и на комбинации приборов загорается зеленый мигающий сигнализатор. Переключатель имеет автоматическое устройство для возвращения рычага в положение I или II после окончания поворота. Для кратковременного включения указателей поворота рычаг переключателя необходимо перевести в соответствующее нефиксированное положение «А». При отпускании рычаг возвращается в положение I или II.
6. Выключатель зажигания, стартера и противоугонного устройства.
При положении ключа (рисунок 1.8):
Положения ключа выключателя зажигания, стартера и противоугонного устройства:
Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.
7. Рычаг переключателя, стеклоочистителя, стеклоомывателя и звукового сигнала.
Примечание
: На части автомобилей звуковой сигнал включается переключателем указателей поворота и света фар (рис. 1.6).
При положении рычага (рисунок 1.9):
Положения рычага переключателя стеклоочистителя и стеклоомывателя (без звукового сигнала):
При положении рычага (рис. 1.10):
Положения рычага переключателя стеклоочистителя и стеклоомывателя (со звуковым сигналом):
Если в переключателе не установлен выключатель звукового сигнала (смотрите рисунок 1.9), то перемещением рычага на себя (в направлении стрелки) из положения 0 кратковременно включаются омыватель и стеклоочиститель. Если в переключателе установлен выключатель звукового сигнала (смотрите рисунок 1.10), то для кратковременного включения омывателя и стеклоочистителя рычаг переключателя необходимо перевести из положения 0 от себя (в направлении стрелки «А»), а для включения звукового сигнала рычаг перевести (из любого положения) на себя (в направлении стрелки «В»). Омыватель можно включать из всех положений рычага. Стеклоочиститель работает только при включенном зажигании.
8. Выключатель аварийной сигнализации.
При включенном положении одновременно горят в мигающем режиме все четыре лампы указателей поворота и сигнализатор (красный) внутри кнопки (рисунок 1.11) выключателя аварийной сигнализации.
Кнопка выключателя аварийной сигнализации
Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги с целью оповещения водителей других транспортных средств и информировании технических служб о нахождении на дороге неподвижного автомобиля.
9. Выключатель фары направленного освещения (над задней дверью)
10. Выключатель плафонов освещения пассажирского салона (для автобусов);
12. Центральные вентиляционные решетки.
14. Панель управления отоплением и вентиляцией.
15. Кнопка замка крышки отсека для документов.
16. Крышка отсека для документов.
17. Место установки радиооборудования (магнитолы).
19. Рукоятка замка вещевого ящика.
Снятие пепельницы показано на рисунке 1.12. Для очистки пепельницы откройте ее (потянув на себя), нажмите вверх на пружинный ограничитель и выньте пепельницу из гнезда. Для установки пепельницы на место необходимо приподнять пружинный ограничитель.
Пепельница
21. Рычаг переключения передач раздаточной коробки (для автомобилей типа 4×4).
Схема включения блокировки межосевого дифференциала, переключения передач раздаточной коробки и коробки передач показана на рисунке 1.13. Рычаг переключения передач и включения блокировки межосевого дифференциала, раздаточной коробки (для автомобилей типа 4×4 с одним рычагом управления раздаточной коробкой). Схему включения смотрите на рисунке 1.13.
Схема положения рычагов:
Примечание
: * Для автомобилей типа 4×4. ** Для автомобилей типа 4×4 с одним рычагом управления раздаточной коробкой.
Для пользования прикуривателем необходимо нажать на его ручку и отпустить. Отдача ручки назад со щелчком означает, что спираль прикуривателя накалилась. Повторное включение прикуривателя допускается не ранее чем через 30 секунд после его выключения. При вынутом прикуривателе допускается в его гнездо устанавливать вилку переносной лампы.
Схема включения смотрите рисунок 1.13.
Для затормаживания автомобиля необходимо потянуть рычаг вверх; при этом, если включено зажигание, на комбинации приборов загорается прерывистым светом сигнализатор 9 (рисунок 1.18). Для возвращения рычага в исходное положение необходимо нажать кнопку на торце рукоятки рычага; при растормаживании сигнализатор гаснет.
Рычаг стояночного тормоза
25. Рычаг коробки передач.
В коробке передач имеется предохранитель от случайного включения задней передачи при выключении пятой передачи. Заднюю передачу включать после остановки автомобиля. При включении задней передачи в задних фонарях загорается свет заднего хода.
26. Регулятор освещенности приборов.
27. Педаль акселератора;
28. Центральный переключатель света. Переключатель имеет пять фиксированных положений (рисунок 1.15):
Положения ручки центрального переключателя света
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
КОМБИНАЦИЯ ПРИБОРОВ ГАЗЕЛЬ Next A21R23.3801010
Комбинации приборов (далее по тексту «КП») предназначены для:
— отображения скорости движения;
— отображения пройденного расстояния (общего и суточного пробега);
— отображения оборотов коленчатого вала двигателя;
— отображения уровня топлива;
— отображения температуры охлаждающей жидкости;
— отображения давления масла в двигателе;
— отображения напряжения бортсети;
— отображения текущих параметров автомобиля с помощью световых
сигнализаторов и звукового сигнала.
КП предназначена для работы в бортсети с напряжением 12 В.
1 – стрелочный прибор для отображения значения оборотов двигателя;
2 – стрелочный прибор для отображения значения температуры охлаждающей
жидкости;
3 – стрелочный прибор для отображения значения уровня топлива;
4 – стрелочный прибор для отображения значения скорости;
5 – комбинированная кнопка ««Режим» / «МК — up / МК — down»»;
6 – комбинированная кнопка ««Сброс суточного пробега» / «Часы/Минуты»»;
7 – Жидкокристаллический индикатор (далее по тексту ЖКИ) ;
Основные технические характеристики Копмбинации Приборов ГАЗЕЛЬ Next A21R23.3801010
| Рабочее напряжение | 12В |
| Показывающий прибор скорости: — диапазон показаний — диапазон измеряемых скоростей — цена деления шкалы |
0 — 200 км/ч 20 — 180 км/ч 10 км/ч |
| Показывающий прибор оборотов коленчатого вала двигателя: — диапазон показаний — диапазон измерений — цена деления шкалы |
0 — 6000 мин-1 500 — 6000 мин-1 500 мин-1 |
| Показывающий прибор уровня топлива: — диапазон показаний — цена деления шкалы |
0 — 1 1/4 |
| Показывающий прибор температуры охлаждающей жидкости: — диапазон показаний — цена деления шкалы |
40 – 120 °С 20 °С |
| Емкость счетчика суточного пробега | 999,9 км |
| Емкость счетчика общего пробега | 999999 км |
| Формат индикации текущего времени суток | ЧЧ:ММ |
| Емкость счетчика времени в пути | 99:59 (ЧЧ:ММ) |
| Диапазон среднего расхода топлива | 0.0 — 19.9 л |
| Диапазон показаний пробега до заправки | 30 — 999 км |
| Диапазон показаний значения средней скорости | 0 — 250 км/ч |
| Диапазон показаний общего расхода топлива | 0.0 — 19,9 л |
| Диапазон показаний мгновенного расхода топлива | 0.0 — 19,9 л |
| Диапазон показаний напряжения бортовой электрической сети | 8 — 16 V |
Управление и переключение функций КП на ЖКИ
Общий вид ЖКИ приведен на рисунке ниже
1 — неизменяемая строка показания текущего времени суток (настройка часов
осуществляется поворотом кнопки «Сброс суточного пробега» / «Часы/Минуты» влево, минут — вправо);
2 — неизменяемая строка показаний напряжения бортовой электрической сети;
3— изменяемая строка отображения функций маршрутного компьютера, возможные режимы приведены в таблице 2 (переключение режимов осуществляется поворотом
кнопки «Режим» / «МК — up / МК — down» вправо — по часовой, влево — против часовой);
4 — неизменяемая строка счетчика суточного пробега (сброс счетчика суточного пробега осуществляется нажатием кнопки «Сброс суточного пробега» /
«Часы/Минуты»;
5 — неизменяемая строка счетчика общего пробега.
Примечание:
операции выполняются только при включенном зажигании, при выключенном
зажигании ЖКИ находится в неактивном состоянии.
| Номер режима | Режим показаний МК | Показания ЖКИ |
| 1 | Режим показаний среднего расхода топлива |
 |
| 2 | Режим показаний общего расхода топлива |
 |
| 3 | Режим показаний мгновенного расхода топлива |
 |
| 4 | Режим показаний остатка пробега до заправки |
 |
| 5 | Режим показаний средней скорости движения |
 |
| 6 | Режим показаний времени в пути |  |
В КП реализован режим автоматического предупреждения об аварийном напряжении бортсети.
При пониженном напряжении бортовой электрической сети до 10,8 В или повышенном напряжении от 15 В в строке показаний напряжения бортовой электрической
сети на ЖКИ в прерывистом режиме с частотой (1±0,1) Гц индицируется соответствующее текущее значение напряжения до устранения неисправности.
Перечень сигнализаторов, срабатывание которых сопровождается включением сигнализатора «STOP» и/или звуковым сигналом, приведен в таблице
| Наименование сигнализатора |
Дублирование сигнализатором «STOP» |
Дублирование звуковым сигнализатором |
Режим работы сигнализатора |
| Перегрев двигателя |
Нет | Есть | Непрерывный |
| Остаток топлива | Нет | Есть | Непрерывный |
| Критической неисправности двигателя |
Есть | Есть | Непрерывный |
| Включения стояночного тормоза |
Есть | Прерывистый | |
| Низкого уровня тормозной жидкости |
Есть | Есть | Непрерывный |
| Включения габаритных огней |
Нет | Есть (при выключен- ном замке зажигания и активном состоянии сигнализатора «Неза- крытые двери кабины») |
Непрерывный |
| Незакрытых дверей кабины |
Есть | Есть (при скорости движения автомобиля свыше 3 км/ч) |
Прерывистый |
| Аварийное давление масла |
Есть | Есть (при частоте вращения двигателя не менее 500 об/мин и входе «давление масла» — активный в течении 5с) |
Непрерывный |
В КП имеет режим «самотестирования» для проверки работоспособности стрелочных
приборов и аварийных сигнализаторов. Для входа в режим, необходимо удерживая в
нажатом положении кнопку «Режим» / «МК — up / МК — down», включить зажигание.
При этом стрелки приборов начнут движение от начальной отметки шкалы до
максимальной, на ЖКИ высветятся «шахматка» и зажгутся следующие сигнализаторы:
КМПСУД, STOP, перегрев двигателя, остаток топлива, прогрев двигателя, MIL,
критической неисправности двигателя, включения стояночного тормоза, наличия воды
в топливе, незакрытых дверей кабины, аварийного давления масла.
Режим «самотестирования» прерывается: самостоятельно после движения стрелок
приборов от начальной отметки шкалы до максимальной; при появлении сигнала
оборотов коленчатого вала двигателя или спидометра; при выключении зажигания.
После окончания режима «самотестирования» КП выходит в рабочий режим.
Перечень функций управление которых, осуществляется по CAN-шине приведен в таблице
| Номер п/п |
Название |
| 1 | Спидометр |
| 2 | Тахометр |
| 3 | Приемник указателя температуры охлаждающей жидкости |
| 4 | Вольтметр |
| 5 | Показания расхода топлива (количество израсходованного топлива с момента последнего обнуления показаний, запас топлива в км. пробега, мгновенный и средний расход) |
Сигнализаторы
| 1 | КМПСУД |
| 2 | Аварийное давление масла (для дизельного двигателя) |
| 3 | Прогрев двигателя |
| 4 | MIL |
| 5 | Критической неисправности двигателя |
| 6 | Наличия воды в топливе |
Распиновка панели приборов Газель Некст A21R23.3801010
Цоколевка выводов штыревой колодки ХР1 показана на рисунке выше.
8 — штыревая колодка разъема ХР1 (черная)
Распиновка панели приборов Газель Некст A21R23.3801010
| Номер контакта |
Назначение | Управляющий сигнал |
| 1 | Резерв | — |
| 2 | Клемма «15» выключателя зажигания | |
| 3 | К датчику низкого уровня тормозной жидкости |
«Минус» |
| 4 | К реле разряда аккумуляторной батареи | «Минус» |
| 5 | Резерв | — |
| 6 | Резерв | — |
| 7 | К выключателю габаритных фонарей | «Плюс» |
| 8 | Корпус | |
| 9 | К переключателю указателей поворотов (правый борт) |
«Плюс» |
| 10 | К датчику незакрытых дверей кабины | «Минус» |
| 11 | Резерв | — |
| 12 | К выключателю дневных ходовых огней | «Плюс» |
| 13 | Резерв | — |
| 14 | К датчику аварийного давления масла (для бензинового двигателя) |
«Минус» |
| 15 | Резерв | — |
| 16 | Резерв | — |
| 17 | К выключателю дальнего света фар | «Плюс» |
| 18 | Резерв | — |
| 19 | К переключателю указателей поворотов (левый борт) |
«Плюс» |
| 20 | Клемма «30» (сигнал «плюс» с аккумуляторной батареи) |
|
| 21 | Резерв | — |
| 22 | Резерв | — |
| 23 | Резерв | — |
| 24 | Резерв | — |
| 25 | Резерв | — |
| 26 | К выключателю ближнего света фар | «Плюс» |
| 27 | Приемник указателя уровня топлива | Сигнал с датчика уровня топлива |
| 28 | Резерв | — |
| 29 | Резерв | — |
| 30 | CAN_L | С блока управления двигателя |
| 31 | Резерв | — |
| 32 | К регулятору подсветки КП | Сигнал с МУС |
| 33 | Резерв | — |
| 34 | Резерв | — |
| 35 | К датчику блокировки дифференциала заднего моста |
«Минус» |
| 36 | Резерв | — |
| 37 | К датчику низкого уровня охлаждающей жидкости |
«Минус» |
| 38 | К датчику включения стояночного тормоза | «Минус» |
| 39 | Резерв | |
| 40 | CAN_H | С блока управления двигателя |
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие комбинации приборов
требованиям ТУ 37.453.184-2005 при соблюдении потребителем условий
эксплуатации, хранения и транспортирования.
Гарантийный срок эксплуатации комбинаций приборов должен быть равен
гарантийному сроку эксплуатации автомобиля, на который они установлены, но не
более 12 месяцев со дня ввода в эксплуатацию автомобиля при гарантийной
наработке, не превышающей 50 000 км пробега автомобиля.
Гарантийный срок хранения комбинаций приборов, поставляемых для запасных
частей, в упаковке предприятия-изготовителя устанавливается два года с даты
изготовления, при соблюдении потребителем условий транспортирования и
хранения.
Более подробно Панель Некст и сигнализаторы комбинации приборов
Панель приборов ГАЗель NEXT — инструкция пользования
Панель приборов и органы управления ГАЗель NEXT выполнены в соответствии с мировыми стандартами и полностью отвечают требованиям доступности и комфорта. Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст.
- Тахометр. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Напоминаем, что дизельные двигатели отличаются низкими рабочими оборотами, поэтому крайне не рекомендуется длительная нагрузка свыше 3600 об/мин.
- Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
- Переключатель режима и управления маршрутным компьютером. Поворачивая кнопку, осуществляется выбор меню маршрутного компьютера (по часовой стрелке – меню вверх, против – меню вниз)
- Экран маршрутного компьютера.
- Кнопка нулевого сброса суточного пробега, настройки часов и минут. Чтобы сбросить показания удерживайте кнопку в нажатом положении 3 и более секунд. Вращение копки по часовой стрелки приведет к настройке часов, а против – минут.
- Уровень топлива в баке. Объем бака составляет 64 литра. При достижения уровня топлива 8 и менее литров происходит срабатывание датчика, сигнализирующего о необходимости сделать дозаправку.
- Спидометр. Показывает скорость движения автомобиля в км/ч.
Ниже приведены примеры различных режимов представления информации бортовым (маршрутным) компьютером ГАЗели НЕКСТ.
Источник
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Режим показаний текущего времени, ч:мин (от 00:00 до 23:59);
Режим показаний напряжения бортовой электрической сети, V (от 6.0 до 18.0);
Режим показаний среднего расхода топлива, л/100 км (от 0.0 до 19.9);
Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»;
Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»;
Режим показаний мгновенного расхода топлива, л/ч (от 0.0 до 19.9);
Режим показаний пробега до заправки, км (от 30 до 999);
Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»;
Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9);
Режим показаний счетчика пройденного пути, км (от 0 до 999999).
ИНДИКАТОР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.
Информация о необходимости проведения очередного технического обслуживания (ТО) отображается на многофункциональном дисплее комбинации приборов.
Индикация оставшегося пробега до очередного ТО выводится в следующих случаях:
- При повороте кнопки «Режим» влево и удержании ее до появления значения.
- При каждом включении приборов и стартера (зажигания), если значение оставшегося пробега до ТО меньше или равно 500 км.
- При каждом включении приборов и стартера (зажигания) с дублированием звуковым сигналом и надписью «СЕРВИС», если значение оставшегося пробега до ТО меньше или равно 0 км (если значение меньше 0 км, то перед ним ставится знак «минус»).
- Индикация периодичности ТО (значение вводится на предприятии сервисно-сбытовой сети ГАЗ).
В течение индикации (5 секунд) значения по п.1. кратковременно нажмите кнопку установки на нуль показаний суточного пробега.
ВНИМАНИЕ!
При горящем индикаторе технического обслуживания необходимо обратиться на предприятие технического обслуживания для проведения ТО. В случае несвоевременного обращения на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания.
Установка пробега до следующего ТО.
(Сброс сервисного интервала возможно выполнить самостоятельно).
После проведения ТО устанавливается пробег до следующего ТО. Для этого в течение индикации (5 секунд) значения по п.1 удерживайте нажатой не менее 3 секунд кнопку установки на нуль показаний суточного пробега.
Изменение значения периодичности ТО в соответствии с условиями эксплуатации возможно только на предприятии сервисно-сбытовой сети ГАЗ.
Источник
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2021 года.
Важно! В версиях 2010, 2012 и 2021 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
- 8 – указатель состояния блока ЭСУД. Сигнальная лампа активируется сразу после включения зажигания и не угасает в течение 7-8 секунд. Если последовательность соблюдена – это говорит о готовности модуля к запуску мотора. В случае, когда указатель периодически вспыхивает во время движения – отказывает один из элементов цепи или имеется ошибка электронной системы управления двигателем.
- 10 – индикатор антиблокировочной системы тормозов. При его активации нарушена работа механизма. Узнать о наличии модуля можно из сервисного руководства автомобиля.
- 11 – штатный тахометр. Магнитная схема разлинеена от 0 до 6 и указывает на фактическую частоту вращения коленчатого вала.
- 12 – опция EBD устанавливается на некоторых модификациях автомобиля. Обычно монтируется в спарке с АБС устройством. Индикатор выведен справа в верхнем углу. Лампочка ebd говорит, что неправильно работают тормоза нарушено электронное распределение усилия – требует немедленного ремонта. Если продолжить езду на машине, возможна неправильная работа суппортов.
- 13 – сигнализатор правильности закрытия дверей. В случае движения машины с открытыми замками – значок засвечивается и дублируется звуковым сигналом.
- 14 – лампа ставится в комплектации двигателя Камминз с приводом 4х4, отвечает за индикацию включения раздаточной муфты. На автомобилях версии 3302 и аналогичных не используется.
- 15 – лампочка критического перегрева силового агрегата. Если на приборке отображается элемент – требуется немедленно остановиться и заглушить мотор. Дальнейшее использование автомобиля до остывания антифриза чревата необратимыми последствиями для машины. В некоторых ситуациях происходит разрыв патрубков, заклинивание поршневой группы.
- 16 – стрелочный указатель фактической температуры ОЖ двигателя. Допускается езда до момента, когда стрелка переходит в красную зону. Нормальное положение – примерно на середине шкалы в зеленом отсеке.
- 17 – сервисная клавиша «режим» — устанавливается на всех модификациях автомобилей.
- 18/22 – лампочка сигнализирует о включении задних/передних противотуманок. При отключении освещения индикатор тухнет.
- 19 – указатель предназначен для уведомления водителя о включении дальнего режима головного освещения.
- 20 – индикатор включения световых габаритов, расположен в центральной части ЖК дисплея, параллельно дублируется звуковой сигнализацией.
- 21 – указатель включения ближнего света головного освещения.
- 23 – аварийная потеря объема тормозной жидкости в расширительном бачке. При включении индикатора требуется немедленно остановиться и проверить исправность магистралей, устранить места подтекания и пополнить объем бака.
- 24 – одометр. Нижняя часть указывает на суточный, верхняя на общий пробег.
- 25 – клавиша сброса – при помощи органа управления обнуляется намотка километров за сутки.
- 26 – лампа запасника топливного бака, загорается при израсходовании большей части горючего. Индикатор загорается, когда в топливной емкости остается не более 8 литров бензина. Передвигаться в указанном режиме длительное время запрещено – это может повредить напорный насос.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Читайте также: Эксплуатация двигателя Cummins (Камминз) 4ISBe и 6ISBe 185/210/250/285/300 л.с.: поломки, проблемы, решения, отзывы владельцев КамАЗ 4308, 43253, 65115, 65117, Нефаз, Паз, Кавз, Лиаз и др.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
. ДВЕРИ, СИДЕНЬЯ И РЕМНИ БЕЗОПАСНОСТИ Двери. Для открыван…
Страница 30
- Изображение
- Текст
6. ДВЕРИ, СИДЕНЬЯ И РЕМНИ БЕЗОПАСНОСТИ
Двери
. Для открывания дверей кабины снаружи необходимо потянуть
ручку 2 (рис. 6.1) на себя. Двери снабжены замками, запираемыми снаружи ключом, вставляемым в выключатель 3 замка.
Изнутри двери запираются (блокируются) нажатием на кнопку 1. Изнутри дверь открывается с помощью ручки 4 только при поднятой
кнопке 1 блокировки.
Рис. 6.1. Двери кабины:
1 – кнопка; 2 – ручка; 3 – выключатель замка; 4 – ручка
Цельнометаллический кузов имеет также боковую дверь с правой стороны
и две задние двери.
Боковая дверь сдвижная. Для её открывания снаружи необходимо потянуть
на себя заднюю ручку и с помощью передней ручки сдвинуть дверь. При от- крывании двери изнутри необходимо потянуть на себя ручку, расположенную в передней части двери, заднюю часть двери подтолкнуть наружу и с помощью ручки на передней части проёма окна сдвинуть дверь. Этой же ручкой пользо- ваться и при закрывании двери изнутри.
Задние двери открываются на 180° с фиксацией при открывании на 90°. Пользование замками боковой и правой задней двери аналогично указан-
ному для замков дверей кабины.
Для открывания левой задней двери повернуть вниз ручку, расположенную
на торце двери, и потянуть дверь на себя; чтобы закрыть дверь, необходимо за- хлопнуть её.
Категорически
запрещается эксплуатация автомобиля с открытыми или
неплотно закрытыми дверями.
Сиденья.
В кабине автомобилей установлены два сиденья – водителя и
пассажиров. Сиденье для пассажиров двухместное
1)
.
___________
1)
На автомобилях ГАЗ-33023, ГАЗ-330273, ГАЗ-330232 в кабине устанавливается одномест-
ное сиденье пассажира.
Комментарии
Выделить → Я нашла инструкцию для своего автомобиля здесь! #manualza
- Кликнуть →
Купил внучке самокат. По моим предположениям, он предназначен для детишек до 6 лет. Добросовестно прочитал инструкцию. Пункт 10 гласит: — Запрещается использовать данный товар в состоянии алкогольного или другого опьянения…
Мануалза!manualza.ru
Всё ещё не с нами?
( 2 оценки, среднее 5 из 5 )
Содержание
- 1 Почему загорается чек на Газели Некст
- 1.1 Горит красный чек на Газели Некст дизель
- 1.2 Оранжевый чек на Газели Некст
- 1.3 Желтый чек на Газели Некст
- 2 Что делать, если горит чек двигателя на Газели Некст
- 2.1 Разгерметизация топливного бака
- 2.2 Плохой бензин
- 2.3 Проблема со свечами зажигания
- 2.4 Поломка катализатора
- 2.5 Лямбда-зонд
- 3 Как сбросить чек на Газели Некст дизель
- 4 Заключение
Современные инжекторные двигатели позволяют устанавливать в каждый узел датчик, который следит за его качественной работой. Все данные элемент отправляет в электронный блок управления (ЭБУ). Если загорелся чек на Газель Некст, значит, в одном из смежных с моторной частью узлов произошла неисправность.
В зависимости от сложности поломки ЭБУ может послать сигнал на приборную панель или заблокировать движение авто
Почему загорается чек на Газели Некст
Лампочка «Check Engine» указывает на потенциальную проблему в автомобиле. Она призвана предупредить о поломке, чтобы принять меры по устранению неисправности до того, как она станет более серьезной или приведет к дальнейшим повреждениям.
Горит красный чек на Газели Некст дизель
Индикатор «Check Engine» на «Gazelle Next» указывает на аварийную проблему, требующую немедленного внимания. Это могут быть такие неисправности, как низкое давление масла, высокая температура охлаждающей жидкости или поломка системы выхлопа. Если на приборной панели загорелась красная лампочка, Газель Некст как можно скорее останавливают и глушат. Затем при помощи буксировщика перевозят его в квалифицированный сервисный центр для диагностики и ремонта.
Оранжевый чек на Газели Некст
Индикатор означает, что в системе выхлопа автомобиля есть неисправность. Если на приборной панели Газель Некст появился оранжевый «чек» неисправности, проблема требует внимания, но необязательно срочного. В этом случае важно как можно скорее проверить автомобиль у квалифицированного специалиста, чтобы предотвратить дальнейшие повреждения.
Желтый чек на Газели Некст
К распространенным причинам появления оранжево-желтой лампочки «Check Engine» относятся неисправные датчики в системе ЭБУ. Кислородные датчики или каталитические нейтрализаторы, неплотно закрытые крышки бензобаков и другие проблемы, связанные с эффективностью использования топлива или системами контроля выбросов.
Что делать, если горит чек двигателя на Газели Некст
Если на приборной панели появился предупреждающий сигнал «Check Engine», специалисты советуют немедленно просканировать систему. Если у водителя нет диагностического оборудования или программного обеспечения, чтобы обнаружить код ошибки, производят осмотр узлов:
- проверяют, плотно ли закрыта крышка бензобака;
- замеряют уровень масла;
- проблемы с бензонасосом или забиты форсунки;
- повреждены высоковольтные провода или катушка зажигания;
- перегорели свечи;
- отсутствует искра в одном из цилиндров;
- проверяют, исправен ли лямбда-зонд:
- осматривают катализатор.
Считывание кодов с помощью сканера obd-ii и определение ошибки обеспечит быстрое и правильное решение проблем Gazelle Next
Внимание! Если на Газель Некст моргает «чек» с восклицательным знаком, специалисты советуют незамедлительно отправиться на СТО. Для перемещения отключают второстепенные приборы и снижают скорость не выше 60 км/ч.
Разгерметизация топливного бака
Когда речь идет о безопасности Газель Некст, одним из самых важных моментов, который необходимо проверить, — плотно ли закрыта крышка топливного бака. В противном случае могут возникнуть потенциально опасные последствия — утечка горючего или опасность пожара из-за попадания паров в салон автомобиля. Вот почему необходимо всегда следить за тем, чтобы после заправки Газель Некст крышка топливного бака была надежно закрыта.
Важно! Кроме того, нелишним будет регулярно осматривать крышку и искать признаки износа, чтобы избежать проблем в будущем.
Плохой бензин
Когда речь идет о плохом бензине, не стоит рисковать. Он может вызвать ряд проблем с Газель Некст, начиная от плохой работы и снижения эффективности использования топлива и заканчивая возможностью негативной реакции системы. Лучшее решение — полностью слить бензин из бака и залить свежий высококачественный вариант.
Проблема со свечами зажигания
Если у двигателя Газель Некст возникают проблемы с запуском, одной из наиболее распространенных причин является сбой в системе зажигания. Свечи – важный компонент автомобиля, и если они повреждены или изношены, это может помешать бесперебойной работе двигателя.
Если водитель испытывает проблемы с запуском Газели Некст, возможно, неисправность кроется в свечах зажигания
Обращают внимание на предупреждающие индикаторы на приборной панели, это может указывать на поломку. В любом случае, обязательно производят осмотр и проверку механизмов автомобиля и замены всех неисправных деталей для восстановления оптимальной работы.
Поломка катализатора
Замена нейтрализатора часто необходима при выходе из строя выхлопной системы Газель Некст. Катализатор помогает преобразовывать вредные загрязняющие вещества в менее опасные соединения, что делает его важной частью выхлопной системы. Если каталитический нейтрализатор выходит из строя, водитель может столкнуться со снижением эффективности использования топлива и повышенным шумом двигателя из-за избытка загрязняющих веществ, попадающих в выпускной коллектор.
Замена механизма может быть выполнена относительно легко и быстро, что позволит вернуть оптимальную производительность
Лямбда-зонд
Замена неисправного датчика кислорода необходима для функционирования двигателя. Этот прибор контролирует соотношение воздуха и топлива, которое должно быть точным для бесперебойной работы Газель Некст. Он помогает предотвратить повреждения, вызванные неправильной смесью воздуха и топлива, что может привести к снижению мощности и блокировки двигателя. Если лямбда-зонд неисправен, это может серьезно увеличить расход топлива и привести к преждевременному износу катализатора.
Как сбросить чек на Газели Некст дизель
Возникают ситуации, когда ошибка продолжает гореть. Чтобы скинуть «чеки» на панели приборов Газель Некст после ремонта, выполняют следующие действия в порядке:
- Выключить все аксессуары (кондиционер, радио и т. д.);
- Повернуть выключатель зажигания из положения «on» назад на один щелчок, чтобы погас свет на приборной панели, — это приведет к перезагрузке компьютера;
- Снова завести автомобиль.
После сброса чека нормальная работа должна возобновиться без загорания индикатора
Заключение
Если загорелся чек на Газель Некст, значит, возникли проблемы в смежных системах с моторной частью. Важно провести своевременный ремонт и устранение потенциальных проблем с автомобилем, пока они не превратились в более дорогостоящий ремонт.
Опубликовано: 09.02.2023
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Первая категория показывает действия или состояние системы, требующие от водителя повышения внимания или аккуратности. Во второй разновидности располагается полная группа уведомлений. Сюда относятся указатели положения света фар, поворотники.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
- красный;
- оранжевый/желтый;
- зеленый.
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
- для повышения безопасности поставить машину на ручник и обесточить бортовые системы, отключив аккумулятор;
- снять боковые накладки возле дверей (отщелкнуть клипсы);
- под вставками выкрутить крепежные винты – всего 4 шт;
- под рулевым колесом убрать 2 винта, стягивающие половины кожуха и 2 элемента, притягивающие пластик к металлической основе;
- демонтировать подрулевой кожух, верхнюю и нижнюю крышку;
- под колонкой присутствует декоративная накладка – выкрутить крепления и демонтировать элемент;
- используя пластиковую лопатку или широкую отвертку выщелкнуть 5 клипс, удерживающих крышку щитка приборов и демонтировать деталь;
- при наличии догревателя антифриза, необходимо отключить его контакты;
- на самой приборке необходимо найти и выкрутить 4 крепежных болта;
- доску далее потребуется вынуть на расстояние длины проводов;
- колодку жгута проводов выщелкнуть и снять весь модуль;
- раскрутить хомуты креплений подрулевых переключателей;
- полностью разомкнуть все клеммы, удерживающие торпеду на месте;
- снять крепеж воздуховодов, предварительно выкрутив болты;
- снять трос управления карбюратором;
- удалить болты, удерживающие прикуриватель и аварийку;
- на приводе управления отопителем выкрутить два винта и снять модуль;
- далее головкой №10 открутить 10 освободившихся болтов крепления приборки;
- снять управление карбюраторной заслонкой;
- отключить воздуховоды привода отопителя;
- ввиду большого веса панели снять модуль при помощи помощника;
- установка элементов осуществляется в обратной последовательности.
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
1.
Сигнализатор (оранжевый) засорения сажевого фильтра.
Информирует водителя о состоянии сажевого фильтра.
2.
Сигнализатор (оранжевый) высокой температуры системы выпуска.
Информирует водителя о засоренности сажевого фильтра.
3. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
4. Сигнализатор (красный) критической неисправности двигателя.
Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.
5. Сигнализатор (оранжевый) MIL.
Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.
После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.
6. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
7. Сигнализатор (зеленый) включения левых указателей поворота.
8. Сигнализатор (белый) включения дневных ходовых огней.
9. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель определить и устранить причину перегрева.
10. Сигнализатор (зеленый) включения габаритных огней.
11. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из аварийных сигнализаторов красного цвета. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом указывает на требование остановки пассажирами (нажатие кнопки в салоне).
12. Сигнализатор (синий) включения дальнего света фар.
13. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
14. Сигнализатор (зеленый) включения ближнего света фар.
15. Сигнализатор (зеленый) включения правых указателей поворота.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
17. Сигнализатор (оранжевый) включения блокировки дифференциала переднего моста или резервный.
18. Сигнализатор (красный) не пристегнутых ремней безопасности или резервный.
19. Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
20. Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
21. Сигнализатор (оранжевый) отключения системы стабилизации курсовой устойчивости или резервный.
22. Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания. Эксплуатация автомобиля до устранения данной неисправности не допускается.
23. Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
24. Сигнализатор (зеленый) включения пониженной передачи или резервный.
25. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
26. Сигнализатор (красный) незакрытых дверей и/или выдвинутой подножки.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом при движении указывает на незакрытые передние и/или боковые двери и/или выдвинутую подножку.
Горение сигнализатора в постоянном режиме и дублирование постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.
27. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
28. Сигнализатор (оранжевый) включения подогревателя воздуха (для дизельного двигателя).
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
29. Сигнализатор (оранжевый) наличия воды в топливе (для дизельного двигателя).
Кратковременно загорается при включении приборов.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
30. Сигнализатор (красный) разряда аккумуляторной батареи.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.
Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.
31. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
32. Сигнализатор (красный) аварийно низкого давления масла.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.
33. Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.
Загорание сигнализатора свидетельствует о неисправности тормозной системы.
Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности не допускается.
34. Сигнализатор (оранжевый) включения заднего противотуманного света.
Внимание!
Запрещается эксплуатация автомобиля с постоянно горящими или мигающими сигнализаторами красного цвета. В случае невозможности устранения неисправности на месте допускается движение автомобиля до предприятия технического обслуживания за исключением случаев загорания сигнализаторов, запрещающих дальнейшую эксплуатацию. При несвоевременном обращении на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания. Время эксплуатации автомобиля с включенными сигнализаторами записывается в память блока управления.
Панель приборов ГАЗель NEXT — инструкция пользования
Панель приборов и органы управления ГАЗель NEXT выполнены в соответствии с мировыми стандартами и полностью отвечают требованиям доступности и комфорта. Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст.
- Тахометр. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Напоминаем, что дизельные двигатели отличаются низкими рабочими оборотами, поэтому крайне не рекомендуется длительная нагрузка свыше 3600 об/мин.
- Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
- Переключатель режима и управления маршрутным компьютером. Поворачивая кнопку, осуществляется выбор меню маршрутного компьютера (по часовой стрелке – меню вверх, против – меню вниз)
- Экран маршрутного компьютера.
- Кнопка нулевого сброса суточного пробега, настройки часов и минут. Чтобы сбросить показания удерживайте кнопку в нажатом положении 3 и более секунд. Вращение копки по часовой стрелки приведет к настройке часов, а против – минут.
- Уровень топлива в баке. Объем бака составляет 64 литра. При достижения уровня топлива 8 и менее литров происходит срабатывание датчика, сигнализирующего о необходимости сделать дозаправку.
- Спидометр. Показывает скорость движения автомобиля в км/ч.
Ниже приведены примеры различных режимов представления информации бортовым (маршрутным) компьютером ГАЗели НЕКСТ.
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Режим показаний текущего времени, ч:мин (от 00:00 до 23:59);
Режим показаний напряжения бортовой электрической сети, V (от 6.0 до 18.0);
Режим показаний среднего расхода топлива, л/100 км (от 0.0 до 19.9);
Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»;
Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»;
Режим показаний мгновенного расхода топлива, л/ч (от 0.0 до 19.9);
Режим показаний пробега до заправки, км (от 30 до 999);
Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»;
Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9);
Режим показаний счетчика пройденного пути, км (от 0 до 999999).
ИНДИКАТОР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.
Информация о необходимости проведения очередного технического обслуживания (ТО) отображается на многофункциональном дисплее комбинации приборов.
Индикация оставшегося пробега до очередного ТО выводится в следующих случаях:
- При повороте кнопки «Режим» влево и удержании ее до появления значения.
- При каждом включении приборов и стартера (зажигания), если значение оставшегося пробега до ТО меньше или равно 500 км.
- При каждом включении приборов и стартера (зажигания) с дублированием звуковым сигналом и надписью «СЕРВИС», если значение оставшегося пробега до ТО меньше или равно 0 км (если значение меньше 0 км, то перед ним ставится знак «минус»).
- Индикация периодичности ТО (значение вводится на предприятии сервисно-сбытовой сети ГАЗ).
В течение индикации (5 секунд) значения по п.1. кратковременно нажмите кнопку установки на нуль показаний суточного пробега.
ВНИМАНИЕ!
При горящем индикаторе технического обслуживания необходимо обратиться на предприятие технического обслуживания для проведения ТО. В случае несвоевременного обращения на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания.
Установка пробега до следующего ТО.
(Сброс сервисного интервала возможно выполнить самостоятельно).
После проведения ТО устанавливается пробег до следующего ТО. Для этого в течение индикации (5 секунд) значения по п.1 удерживайте нажатой не менее 3 секунд кнопку установки на нуль показаний суточного пробега.
Изменение значения периодичности ТО в соответствии с условиями эксплуатации возможно только на предприятии сервисно-сбытовой сети ГАЗ.
Значки на приборной панели ГАЗель
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
- для повышения безопасности поставить машину на ручник и обесточить бортовые системы, отключив аккумулятор;
- снять боковые накладки возле дверей (отщелкнуть клипсы);
- под вставками выкрутить крепежные винты – всего 4 шт;
- под рулевым колесом убрать 2 винта, стягивающие половины кожуха и 2 элемента, притягивающие пластик к металлической основе;
- демонтировать подрулевой кожух, верхнюю и нижнюю крышку;
- под колонкой присутствует декоративная накладка – выкрутить крепления и демонтировать элемент;
- используя пластиковую лопатку или широкую отвертку выщелкнуть 5 клипс, удерживающих крышку щитка приборов и демонтировать деталь;
- при наличии догревателя антифриза, необходимо отключить его контакты;
- на самой приборке необходимо найти и выкрутить 4 крепежных болта;
- доску далее потребуется вынуть на расстояние длины проводов;
- колодку жгута проводов выщелкнуть и снять весь модуль;
- раскрутить хомуты креплений подрулевых переключателей;
- полностью разомкнуть все клеммы, удерживающие торпеду на месте;
- снять крепеж воздуховодов, предварительно выкрутив болты;
- снять трос управления карбюратором;
- удалить болты, удерживающие прикуриватель и аварийку;
- на приводе управления отопителем выкрутить два винта и снять модуль;
- далее головкой №10 открутить 10 освободившихся болтов крепления приборки;
- снять управление карбюраторной заслонкой;
- отключить воздуховоды привода отопителя;
- ввиду большого веса панели снять модуль при помощи помощника;
- установка элементов осуществляется в обратной последовательности.
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) MIL.
Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (оранжевый) Внимание системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (белый) включения дневных ходовых огней.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (зеленый) включения габаритных огней.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (синий) включения дальнего света фар.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (зеленый) включения ближнего света фар.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) непристегнутых ремней безопасности или резервный.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) низкого давления в шинах или резервный.
При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) незакрытых дверей кабины.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения подогревателя воздуха.
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится для пользования? Вопрос довольно распространенный, особенно у тех водителей, кому выпала возможность немножко обновить свой автомобиль. Установить обновку стоит, а вот во сколько это обойдется, уже другой вопрос.
Классическая панель приборов Газели
Назначение панели
Панель приборов выполняет одну функцию — информационную. На небольшом участке в торпеде авто размещены все приборы с показателями о работе автомобиля, это одновременно хорошо и не очень. Пока водитель ищет индикатор, показатель оборотов, он отвлекается от дороги, создавая условия для аварийной ситуации. Тем не менее, большинство пользователей Газели со временем привыкает к внешнему виду панели и уже интуитивно осматривают тот или иной ее участок для получения информации.
Стандартная панель на большинстве модификаций Газели выглядит как 3-5 круглых циферблатов в окружении нескольких сигнализаторов. Основные датчики — спидометр и тахометр большие.
Спидометр расположен всегда по центру, так как это основной прибор, на который ориентируется водитель. В тройку больших приборов входит чаще всего температурный датчик охлаждающей жидкости. Остальные циферблаты это или количество бензина, или заряд аккумулятора, реже — количество масла. Все показатели, которые необходимы водителю тоже могут выглядеть как сигнальные лампочки. Их индикаторы загораются время от времени. Размещены приборы компактно, друг-другу не мешают.
Газель «Next»– новый виток эволюции горьковских автомобилей
Газель «Next»была выпущена в серийное производство в 2013 году и сразу же завоевала заслуженную популярность. Главными плюсами новой газели оказались её увеличенные габариты, дизельный двигатель в базовой комплектации и цена, намного ниже, чем у конкурентов.
Новая модель любимой россиянами «газели» предлагается в нескольких вариантах:
- Газель «Next» микроавтобус;
- Газель «Next» фермер;
- Газель «Next» изотермический фургон;
- Цельнометаллический фургон (можно встретить это название как газель «Next»цмф);
- Рефрижератор и множество других модификаций на шасси этой модели.
Хотя название предполагает большое сходство с предыдущими моделями концерна ГАЗ (например, газель «Бизнес»), на самом деле – это практически новая машина. Общее в старых и новых модификациях газели только:
- Рама;
- Задний мост;
- Трансмиссия (к огромному сожалению владельцев).
Остальные разработки новой газели инновационные и не уступают по качеству импортным аналогам. Всё это обеспечило новой модели ГАЗ огромную популярность уже на стартах продаж.
Внешний вид обновления
Причина, по которой многие водители устанавливают панель приборов Газель бизнес, проста — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.
Дизайн панели приборов Газели бизнес
Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели. Более простое оформление значительно разгружает внимание водителя.
Панель приборов ГАЗель NEXT — инструкция пользования
Панель приборов и органы управления ГАЗель NEXT выполнены в соответствии с мировыми стандартами и полностью отвечают требованиям доступности и комфорта. Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст.
- Тахометр. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Напоминаем, что дизельные двигатели отличаются низкими рабочими оборотами, поэтому крайне не рекомендуется длительная нагрузка свыше 3600 об/мин.
- Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
- Переключатель режима и управления маршрутным компьютером. Поворачивая кнопку, осуществляется выбор меню маршрутного компьютера (по часовой стрелке – меню вверх, против – меню вниз)
- Экран маршрутного компьютера.
- Кнопка нулевого сброса суточного пробега, настройки часов и минут. Чтобы сбросить показания удерживайте кнопку в нажатом положении 3 и более секунд. Вращение копки по часовой стрелки приведет к настройке часов, а против – минут.
- Уровень топлива в баке. Объем бака составляет 64 литра. При достижения уровня топлива 8 и менее литров происходит срабатывание датчика, сигнализирующего о необходимости сделать дозаправку.
- Спидометр. Показывает скорость движения автомобиля в км/ч.
Ниже приведены примеры различных режимов представления информации бортовым (маршрутным) компьютером ГАЗели НЕКСТ.
Функционал
Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.
4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.
Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.
Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
- отдельные датчики или вся панель перестает работать;
- «замерзают» показания приборов;
- датчики врут, показатели неверные.
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
-
Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Распиновка и комбинация приборов на панели Газели
Комбинация приборов
1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.
2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.
3. Кнопка Режим/управления маршрутным компьютером.
Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.
Режим самотестирования прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя, при выключении приборов.
После окончания режима самотестирования комбинация приборов выходит в рабочий режим.
Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (MK-down).
4. Многофункциональный дисплей маршрутного компьютера. Режимы работы смотрите на следующей странице.
5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут.
Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд.
Для перевода часов и минут поверните кнопку: по часовой стрелке — изменение показаний часов, против часовой стрелки — изменение показаний минут.
6. Указатель уровня топлива.
Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке.
7. Спидометр. Указывает скорость движения автомобиля в км/ч.
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм + и -) при включенных приборах.
Для исключения последствий сбоев в работе комбинации приборов:
Установка и снятие торпеды
Панель приборов является лишь частью евро комплекта на Газель бизнес.
Подсветка панели приборов Газели
Новые модели Газелей выходят с обновленным внутренним наполнением, в том числе и торпедой, в которой размещена панель. Можно ли установить новую торпеду вместо старой? Такой вариант рассматривают многие водители, но большинство не решается на столь серьезный тюнинг салона. Монтаж щитка приборов прост тем, что практически ничего доделывать в конструкции креплений не нужно, а посадочное место совпадает с размерами панели. Торпеда на газель отличается не только креплениями, но и формой, из-за чего невозможно провести ее установку без значительной модификации конструкции. Додумывать что делать с евро торпедой придется самостоятельно.
В некоторых случаях, например, для ремонта отопительной системы, приходится целиком демонтировать торпеду. Процесс это не самый простой, поскольку нужно знать, с какой стороны подходить к такому вопросу.
На деле панель можно снять буквально за полчаса. Для этого нужно следующее:
- набор ключей;
- отвертки;
- помощник.
- Крестовой отверткой откручиваются 3 крепления обивки.
Различные модификации газели «Next» и её технические характеристики
Модификаций на базе газели «Next» (как и на базе газели «бизнес») выпускается великое множество:
- Цельнометаллический фургон;
- Изотерма и изотерма, в которой есть рефрижератор;
- Модель комби (её ещё называют газель «Next»7 мест);
- Газель «Next»бортовая;
- Пассажирские автобусы и множество специализированных модификаций.
Традиционно грузоподъёмность газели составляет 1,5 тонн (хотя она с лёгкостью возит две). Так как в качестве силового агрегата выбран мощный дизель, это помогло устранить вечную нехватку мощности, на которую постоянно жаловались владельцы старых газелей. Кроме того, дизель Cummins достаточно экономичный, и средний расход составляет около 10 литров на 100 км (против среднего 15 у старой газели). В условиях кризиса небольшой расход топлива сделал газель Некст весьма выгодной для городских перевозок. Данные автомобили приобретают фирмы, развозящие свою продукцию по магазинам и супермаркетам.
Читайте также:
- Ошибка 49 митсубиси паджеро 3 дизель
- P0070 ошибка форд focus 2
- Р1651 ошибка ниссан жук
- P00c6 ошибка форд фокус 3
- Ошибка p0501 kia rio 2
Расшифровка значков комбинации приборов ГАЗель Next.
- Сигнализаторы комбинации приборов ГАЗель Next CNG 3.0.
- Информация по различным комбинациям приборов, сигнализаторам и схемам подключения.
- Схемы ГАЗель Next.
Расположение сигнализаторов.
1.
Сигнализатор (оранжевый) засорения сажевого фильтра.
Информирует водителя о состоянии сажевого фильтра.
2. Сигнализатор (оранжевый) высокой температуры системы выпуска.
Информирует водителя о засоренности сажевого фильтра.
3. Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
4. Сигнализатор (красный) критической неисправности двигателя.
Кратковременно загорается при включении приборов (зажигания). При отсутствии неисправностей загорается при включении приборов (зажигания) и непрерывно горит 2-5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, отказ газ-педали, критическая неисправность электронного блока) при которой необходимо немедленно прекратить движение и остановить двигатель.
5. Сигнализатор (оранжевый) MIL.
Кратковременно загорается при включении приборов (зажигания). Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
При непрерывном горении сигнализатора необходимо провести диагностику системы управления двигателем на предприятии технического обслуживания.
После устранения неисправности сигнализатор продолжает гореть в течение четырех циклов пуска двигателя, затем гаснет.
6. Сигнализатор (оранжевый) «Внимание» системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов (зажигания) и непрерывно горит в течение 2-5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
7. Сигнализатор (зеленый) включения левых указателей поворота.
8. Сигнализатор (белый) включения дневных ходовых огней.
9. Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
Кратковременно загорается при включении приборов (зажигания). При непрерывном горении сигнализатора необходимо немедленно остановить двигатель определить и устранить причину перегрева.
10. Сигнализатор (зеленый) включения габаритных огней.
11. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из аварийных сигнализаторов красного цвета. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом указывает на требование остановки пассажирами (нажатие кнопки в салоне).
12. Сигнализатор (синий) включения дальнего света фар.
13. Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
14. Сигнализатор (зеленый) включения ближнего света фар.
15. Сигнализатор (зеленый) включения правых указателей поворота.
16. Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
17. Сигнализатор (оранжевый) включения блокировки дифференциала переднего моста или резервный.
18. Сигнализатор (красный) не пристегнутых ремней безопасности или резервный.
19. Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
20. Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
21. Сигнализатор (оранжевый) отключения системы стабилизации курсовой устойчивости или резервный.
22. Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания. Эксплуатация автомобиля до устранения данной неисправности не допускается.
23. Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
24. Сигнализатор (зеленый) включения пониженной передачи или резервный.
25. Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов (зажигания) и гаснет через несколько секунд.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
26. Сигнализатор (красный) незакрытых дверей и/или выдвинутой подножки.
Горение сигнализатора в мигающем режиме и дублирование периодическим звуковым сигналом при движении указывает на незакрытые передние и/или боковые двери и/или выдвинутую подножку.
Горение сигнализатора в постоянном режиме и дублирование постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.
27. Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
28. Сигнализатор (оранжевый) включения подогревателя воздуха (для дизельного двигателя).
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
29. Сигнализатор (оранжевый) наличия воды в топливе (для дизельного двигателя).
Кратковременно загорается при включении приборов.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
30. Сигнализатор (красный) разряда аккумуляторной батареи.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя.
Загорание сигнализатора при работающем двигателе указывает на слабое натяжение или обрыв ремня привода навесных агрегатов двигателя или на неисправность в цепи заряда батареи.
31. Сигнализатор (красный) включения стояночного тормоза.
Загорается мигающим светом при включении приборов (зажигания), если автомобиль заторможен стояночным тормозом (дублируется кратковременным звуковым сигналом при движении автомобиля).
32. Сигнализатор (красный) аварийно низкого давления масла.
Загорается при включении приборов (зажигания) и гаснет после пуска двигателя (дублируется кратковременным звуковым сигналом при движении автомобиля).
Загорание сигнализатора при работающем двигателе указывает на низкое давление масла в системе смазки двигателя, при этом необходимо немедленно остановить двигатель и проверить уровень масла в картере, при необходимости, долить. Если уровень масла в пределах нормы, следует обратиться на предприятие технического обслуживания.
33. Сигнализатор (красный) аварийно низкого уровня тормозной жидкости в бачке главного цилиндра тормозов.
Загорание сигнализатора свидетельствует о неисправности тормозной системы.
Автомобиль должен быть немедленно проверен на предприятии технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности не допускается.
34. Сигнализатор (оранжевый) включения заднего противотуманного света.
Внимание!
Запрещается эксплуатация автомобиля с постоянно горящими или мигающими сигнализаторами красного цвета. В случае невозможности устранения неисправности на месте допускается движение автомобиля до предприятия технического обслуживания за исключением случаев загорания сигнализаторов, запрещающих дальнейшую эксплуатацию. При несвоевременном обращении на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания. Время эксплуатации автомобиля с включенными сигнализаторами записывается в память блока управления.
Поделиться ссылкой:
Сигнализаторы комбинации приборов
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) MIL.
Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (оранжевый) Внимание системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (белый) включения дневных ходовых огней.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (зеленый) включения габаритных огней.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (синий) включения дальнего света фар.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (зеленый) включения ближнего света фар.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) непристегнутых ремней безопасности или резервный.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) низкого давления в шинах или резервный.
При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) незакрытых дверей кабины.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения подогревателя воздуха.
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Запчасти на фото: 343332, 313029
1. Сигнализатор (оранжевый) засорения сажевого фильтра.
Информирует водителя о состоянии сажевого фильтра.
2. Сигнализатор (оранжевый) высокой температуры системы выпуска.
Информирует водителя о засоренности сажевого фильтра.
Не пойму в чем разница этих двух сигнализаторов, и какая логика у системы управления двигателя какой из сигнализаторов зажигать?
Со вторым вроде понятно — зажигается при высокой температуре выпуска.
А первый при противодавлении каком-нибудь чтоли?
Оригинал инструкции можно посмотреть здесь: almarka.ru/signalizatory-…acii-priborov-gazel-next/
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
Панель приборов Газель Бизнес имеет расширенный список значков относительно моделей старого образца.
Оригинальные сочетания символов позволяют вовремя обнаружить и устранить поломку в узлах машины.
Содержание
- 1 Панель приборов ГАЗель Бизнес: описание значков
- 2 Знаки на приборной панели ГАЗель Некст
- 3 Инструкция по снятию панели приборов у Газелей
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Первая категория показывает действия или состояние системы, требующие от водителя повышения внимания или аккуратности. Во второй разновидности располагается полная группа уведомлений. Сюда относятся указатели положения света фар, поворотники.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2016 года.
Важно! В версиях 2010, 2012 и 2017 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
- 8 – указатель состояния блока ЭСУД. Сигнальная лампа активируется сразу после включения зажигания и не угасает в течение 7-8 секунд. Если последовательность соблюдена – это говорит о готовности модуля к запуску мотора. В случае, когда указатель периодически вспыхивает во время движения – отказывает один из элементов цепи или имеется ошибка электронной системы управления двигателем.
- 10 – индикатор антиблокировочной системы тормозов. При его активации нарушена работа механизма. Узнать о наличии модуля можно из сервисного руководства автомобиля.
- 11 – штатный тахометр. Магнитная схема разлинеена от 0 до 6 и указывает на фактическую частоту вращения коленчатого вала.
- 12 – опция EBD устанавливается на некоторых модификациях автомобиля. Обычно монтируется в спарке с АБС устройством. Индикатор выведен справа в верхнем углу. Лампочка ebd говорит, что неправильно работают тормоза нарушено электронное распределение усилия – требует немедленного ремонта. Если продолжить езду на машине, возможна неправильная работа суппортов.
- 13 – сигнализатор правильности закрытия дверей. В случае движения машины с открытыми замками – значок засвечивается и дублируется звуковым сигналом.
- 14 – лампа ставится в комплектации двигателя Камминз с приводом 4х4, отвечает за индикацию включения раздаточной муфты. На автомобилях версии 3302 и аналогичных не используется.
- 15 – лампочка критического перегрева силового агрегата. Если на приборке отображается элемент – требуется немедленно остановиться и заглушить мотор. Дальнейшее использование автомобиля до остывания антифриза чревата необратимыми последствиями для машины. В некоторых ситуациях происходит разрыв патрубков, заклинивание поршневой группы.
- 16 – стрелочный указатель фактической температуры ОЖ двигателя. Допускается езда до момента, когда стрелка переходит в красную зону. Нормальное положение – примерно на середине шкалы в зеленом отсеке.
- 17 – сервисная клавиша «режим» — устанавливается на всех модификациях автомобилей.
- 18/22 – лампочка сигнализирует о включении задних/передних противотуманок. При отключении освещения индикатор тухнет.
- 19 – указатель предназначен для уведомления водителя о включении дальнего режима головного освещения.
- 20 – индикатор включения световых габаритов, расположен в центральной части ЖК дисплея, параллельно дублируется звуковой сигнализацией.
- 21 – указатель включения ближнего света головного освещения.
- 23 – аварийная потеря объема тормозной жидкости в расширительном бачке. При включении индикатора требуется немедленно остановиться и проверить исправность магистралей, устранить места подтекания и пополнить объем бака.
- 24 – одометр. Нижняя часть указывает на суточный, верхняя на общий пробег.
- 25 – клавиша сброса – при помощи органа управления обнуляется намотка километров за сутки.
- 26 – лампа запасника топливного бака, загорается при израсходовании большей части горючего. Индикатор загорается, когда в топливной емкости остается не более 8 литров бензина. Передвигаться в указанном режиме длительное время запрещено – это может повредить напорный насос.
Рассмотрев подробно расшифровку всех индикаторов приборки, можно уверенно эксплуатировать автомобиль.
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
- красный;
- оранжевый/желтый;
- зеленый.
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
Полная расшифровка указателей приборки машины класса Евро-5.
- 1 – лампа оранжевого цвета говорит о выходе из строя сажевого фильтра. При появлении сигнала требуется немедленно продиагностировать указанную деталь на наличие повреждений или проходимость. В случае плотного засора – элемент заменяют новым.
- 2 – загорается одновременно с вышеуказанной системой. Уведомляет водителя о слишком высокой температуре в выпускном канале двигателя. Косвенно говорит о неисправности сажевого фильтра.
- 3 – указатель утечки антифриза. При возгорании элемента необходимо немедленно остановиться и устранить потерю жидкости, также восполнить потерю до необходимого уровня, указанного на стенке расширительного бачка.
- 4 – Check Engine – загорается при обнаружении критических неисправностей двигателя. Если индикатор активен – эксплуатация авто запрещена до устранения проблемы.
- 5 – желтый элемент кратковременно загорается при включении зажигания. Если после 10 секунд не гаснет – необходимо проверить устройства очистки выхлопа, и выполнить диагностику ЭСУД на наличие системных ошибок.
- 6 – индикатор означает, что в бортовой системе обнаружена не критичная поломка. Если прибор гаснет через 3-4 секунды после запуска ДВС – все в порядке. После запланированной остановки необходимо проверить штатные системы на предмет ошибок.
- 7 и 15 – стрелки обозначают, что активированы поворотники для левого и правого борта соответственно.
- 8 – элемент белого цвета, указывающий на включение дневных ходовых огней.
- 9 – указатель перегрева двигателя. Если лампа загорается во время езды – это указывает на критическую температуру охлаждающей жидкости – следует немедленно остановить автомобиль для остывания системы.
- 10 – следующий показатель имеет информирующее значение – говорит о нормльаной работе габаритных огней.
- 11 – СТОП. При активации параллельно с аналогичными элементами красного цвета – говорит о необходимости срочной остановки. В случае одиночного возгорания, сопровождающегося характерными звуками, уведомляет об активации запроса из пассажирского салона машины.
- 12/14 – индикатор включения ближнего/дальнего режима головной оптики.
- 13 – значок в виде заправочной колонки означает, что необходимо заправиться. При его активации в баке осталось не более 8 литров топлива.
- 16/17/27 – выполнен в форме принципиальной схемы шасси машины и находится справа от дисплея в круге тахометра. Указывает на включение центрального, переднего или заднего дифференциала соответственно.
- 18 – требование пристегнуть ремни безопасности.
- 19 – отвечает за аналогичный элемент, указывает на поломку ремня или ошибку блока подушки безопасности.
- 20 – аналогичное значение, что и пункт 19. Единственное отличие – указывает, что обслуживаемый элемент отключен.
- 21/23 – ставится на ГАЗзон Некст последних годов выпуска, говорит об отключении/поломке устройства курсовой устойчивости.
- 22 – EBD отказ или системная ошибка.
- 24 – лампочка зеленого цвета, обычно сигнализирует, что включена пониженная передача.
- 25 – поломка системы АБС, если горит постоянно, нужно отправиться на СТО для диагностики устройства.
- 26 – не закрыты двери или осталась в открытом положении посадочная подножка. Мерцание указывает на переднюю часть машины, постоянное горение – на кормовые дверцы.
- 28 – ставится только на дизель, указывает на включенный подогрев воздуха.
- 29 – также применяется исключительно на солярочных машинах, сигнализирует, что попала вода в топливный фильтр. Требуется промывка магистралей и бака.
- 30 – села или вышла из строя аккумуляторная батарея. Необходимо заменить или зарядить элемент питания.
- 31 – машина стоит на ручнике, движение невозможно.
- 32 – (красная лейка) критически низкое давление масла. Может косвенно говорить о заторе в магистралях или серьезной утечке лубриканта из картера установки.
- 33 – поломка в тормозах. Внутри главного цилиндра упало давление – при первой возможности нужно показать автомобиль мастерам.
- 34 – стандартная лампа говорит о включенных кормовых противотуманок.
Инструкция по снятию панели приборов у Газелей
Конструкции креплений приборок у машины различных модификаций схожи на 95%. Следовательно, обслуживание и ремонт автомобилей осуществляется по аналогичной инструкции.
Для снятия приборки модели Бизнес и аналогов потребуется выполнить действия:
- для повышения безопасности поставить машину на ручник и обесточить бортовые системы, отключив аккумулятор;
- снять боковые накладки возле дверей (отщелкнуть клипсы);
- под вставками выкрутить крепежные винты – всего 4 шт;
- под рулевым колесом убрать 2 винта, стягивающие половины кожуха и 2 элемента, притягивающие пластик к металлической основе;
- демонтировать подрулевой кожух, верхнюю и нижнюю крышку;
- под колонкой присутствует декоративная накладка – выкрутить крепления и демонтировать элемент;
- используя пластиковую лопатку или широкую отвертку выщелкнуть 5 клипс, удерживающих крышку щитка приборов и демонтировать деталь;
- при наличии догревателя антифриза, необходимо отключить его контакты;
- на самой приборке необходимо найти и выкрутить 4 крепежных болта;
- доску далее потребуется вынуть на расстояние длины проводов;
- колодку жгута проводов выщелкнуть и снять весь модуль;
- раскрутить хомуты креплений подрулевых переключателей;
- полностью разомкнуть все клеммы, удерживающие торпеду на месте;
- снять крепеж воздуховодов, предварительно выкрутив болты;
- снять трос управления карбюратором;
- удалить болты, удерживающие прикуриватель и аварийку;
- на приводе управления отопителем выкрутить два винта и снять модуль;
- далее головкой №10 открутить 10 освободившихся болтов крепления приборки;
- снять управление карбюраторной заслонкой;
- отключить воздуховоды привода отопителя;
- ввиду большого веса панели снять модуль при помощи помощника;
- установка элементов осуществляется в обратной последовательности.
Разобрать или установить приборку Газель Бизнес не составит труда. Главным требованием является строгое соблюдение заводской инструкции и аккуратный демонтаж всех элементов.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Содержание
- Панель приборов ГАЗель NEXT — инструкция пользования
- Панель приборов и органы управления
- Комбинация приборов
- Многофункциональный дисплей
- Панель приборов и органы управления. Часть 2
- Сигнализаторы комбинации приборов
- Панель приборов и органы управления ГАЗель Next.
- Панель приборов и органы управления ГАЗель Next.
Панель приборов ГАЗель NEXT — инструкция пользования
Панель приборов и органы управления ГАЗель NEXT выполнены в соответствии с мировыми стандартами и полностью отвечают требованиям доступности и комфорта. Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст.
- Тахометр. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Напоминаем, что дизельные двигатели отличаются низкими рабочими оборотами, поэтому крайне не рекомендуется длительная нагрузка свыше 3600 об/мин.
- Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
- Переключатель режима и управления маршрутным компьютером. Поворачивая кнопку, осуществляется выбор меню маршрутного компьютера (по часовой стрелке – меню вверх, против – меню вниз)
- Экран маршрутного компьютера.
- Кнопка нулевого сброса суточного пробега, настройки часов и минут. Чтобы сбросить показания удерживайте кнопку в нажатом положении 3 и более секунд. Вращение копки по часовой стрелки приведет к настройке часов, а против – минут.
- Уровень топлива в баке. Объем бака составляет 64 литра. При достижения уровня топлива 8 и менее литров происходит срабатывание датчика, сигнализирующего о необходимости сделать дозаправку.
- Спидометр. Показывает скорость движения автомобиля в км/ч.
Ниже приведены примеры различных режимов представления информации бортовым (маршрутным) компьютером ГАЗели НЕКСТ.
Источник
Панель приборов и органы управления
Комбинация приборов
1. Тахометр. Указывает частоту вращения коленчатого вала двигателя в об/мин. Не допускайте длительной работы двигателя с частотой вращения свыше 3600 об/мин.
2. Указатель температуры охлаждающей жидкости двигателя. При достижении стрелкой красной зоны шкалы и загорании сигнализатора аварийно высокой температуры охлаждающей жидкости необходимо остановить двигатель и устранить причину перегрева.
3. Кнопка Режим/управления маршрутным компьютером.
Для самотестирования комбинации приборов включите приборы (положение ключа I) и через 1–2 секунды нажмите кнопку. При этом включаются сигнализаторы 2, 3, 4, 7, 9, 11, 24, 26, 27, 29 и 30, все сегменты многофункционального дисплея, стрелочные индикаторы проходят путь от минимума до максимума.
Режим самотестирования прерывается: самостоятельно после движения стрелок приборов от начальной отметки шкалы до максимальной; при появлении сигнала оборотов коленчатого вала двигателя, при выключении приборов.
После окончания режима самотестирования комбинация приборов выходит в рабочий режим.
Для управления маршрутным компьютером (выбор меню по кругу) поверните кнопку по часовой стрелке (МК-up) или против часовой стрелки (MK-down).
4. Многофункциональный дисплей маршрутного компьютера. Режимы работы смотрите на следующей странице.
5. Кнопка установки на нуль показаний суточного пробега/перевода часов и минут.
Для установки на нуль показаний суточного пробега нажмите кнопку и удерживайте ее нажатой не менее 3 секунд.
Для перевода часов и минут поверните кнопку: по часовой стрелке — изменение показаний часов, против часовой стрелки — изменение показаний минут.
6. Указатель уровня топлива.
Топливный бак может содержать до 64 л топлива. При остатке топлива менее 8 л стрелка достигает красной зоны шкалы и загорается сигнализатор минимального резерва топлива в баке.
7. Спидометр. Указывает скорость движения автомобиля в км/ч.
ВНИМАНИЕ!
Во избежание сбоев в работе комбинации приборов запрещается отключать аккумуляторную батарею (отсоединять провода с клемм + и -) при включенных приборах.
Для исключения последствий сбоев в работе комбинации приборов:
- Выключите приборы.
- Восстановите соединение аккумуляторной батареи с бортовой сетью автомобиля.
- Нажмите кнопку Режим и, удерживая ее, включите приборы. При этом стрелочные индикаторы вернутся в исходное положение.
Многофункциональный дисплей
Режим показаний текущего времени,
ч: мин (от 00:00 до 23:59)
Режим показаний напряжения аккумуляторной батареи,
В (от 6.0 до 18.0)
Режим показаний среднего расхода топлива,
Источник
Панель приборов и органы управления. Часть 2
Сигнализаторы комбинации приборов
Сигнализатор (оранжевый) низкого уровня охлаждающей жидкости или резервный.
При загорании сигнализатора необходимо устранить причину утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до нормы.
Сигнализатор (оранжевый) MIL.
Информирует водителя о неисправностях, фиксируемых бортовой диагностической системой, имеющих отношение к выбросам отработавших газов и твердых частиц.
Сигнализатор (красный) критической неисправности двигателя.
При отсутствии неисправностей загорается при включении приборов и непрерывно горит 2–5 секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии критической неисправности (перегрев двигателя, падение давления масла, превышение температуры во впускной трубе, отказ газ-педали, критическая неисправность электронного блока), при которой необходимо немедленно прекратить движение и остановить двигатель.
Сигнализатор (оранжевый) Внимание системы управления двигателем.
При исправной системе управления сигнализатор загорается после включения приборов и непрерывно горит в течение 2–5 секунд, затем гаснет. Это указывает на готовность системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не критической неисправности, при которой водитель может продолжить движение. В этом случае требуется диагностика автомобиля на предприятии технического обслуживания.
Сигнализатор (зеленый) включения левых указателей поворота.
Сигнализатор (белый) включения дневных ходовых огней.
Сигнализатор (красный) аварийно высокой температуры охлаждающей жидкости.
При загорании сигнализатора необходимо немедленно остановить двигатель и определить и устранить причину перегрева.
Сигнализатор (зеленый) включения габаритных огней.
Сигнализатор (красный) STOP.
Загорается одновременно с одним из сигнализаторов 3,29,30 и 31. При загорании указанных сигнализаторов дальнейшая эксплуатация автомобиля не допускается до устранения неисправности.
Сигнализатор (синий) включения дальнего света фар.
Сигнализатор (оранжевый) минимального резерва топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8 литров.
Сигнализатор (зеленый) включения ближнего света фар.
Сигнализатор (зеленый) включения правых указателей поворота.
Сигнализатор (оранжевый) включения блокировки межосевого дифференциала или резервный.
Сигнализатор (зеленый) включения пониженной передачи или резервный.
Сигнализатор (оранжевый) отключения подушки безопасности пассажира или резервный.
Сигнализатор (красный) неисправности подушки или ремня безопасности или резервный.
Сигнализатор (красный) непристегнутых ремней безопасности или резервный.
Сигнализатор (оранжевый) неисправности антипробуксовочной системы или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
При загорании сигнализатора мигающим светом в движении указывает на активацию системы.
При отключении системы сигнализатор горит постоянно.
Непрерывное горение сигнализатора при включенной системе указывает на неисправность антипробуксовочной системы.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (красный) неисправности электронного регулятора тормозных сил или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность регулятора тормозных сил.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) неисправности системы стабилизации курсовой устойчивости или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора или его загорание в движении указывает на неисправность системы курсовой устойчивости.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) низкого давления в шинах или резервный.
При загорании сигнализатора необходимо остановить автомобиль и довести давление воздуха в шинах до нормы.
Сигнализатор (оранжевый) неисправности антиблокировочной системы тормозов или резервный.
Загорается при включении приборов и гаснет после пуска двигателя.
Длительное горение сигнализатора или его загорание в движении указывает на неисправность антиблокировочной системы тормозов. При этом рабочая тормозная система сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии технического обслуживания.
Сигнализатор (оранжевый) незакрытых дверей кабины.
Сигнализатор (оранжевый) включения блокировки дифференциала заднего моста или резервный.
Сигнализатор (оранжевый) включения подогревателя воздуха.
Загорается при включении приборов. Пускать двигатель стартером только после того как сигнализатор погаснет.
Сигнализатор (оранжевый) наличия воды в топливе.
Загорается при включении приборов и гаснет после пуска двигателя.
Непрерывное горение сигнализатора указывает на наличие воды в топливном фильтре. Необходимо немедленно остановить двигатель, слить воду из топливного фильтра или обратиться на предприятие технического обслуживания.
Источник
Панель приборов и органы управления ГАЗель Next.
Панель приборов и органы управления ГАЗель Next.
Панель приборов и органы управления.
1. Блок управления электроприводом стеклоподъемников и наружных зеркал.
2. Ручка открывания двери изнутри.
3. Боковые дефлекторы вентиляции.
7. Рулевое колесо.
10. Выключатель приборов и стартера (зажигания).
12. Центральные дефлекторы вентиляции.
14. Выключатели на панели приборов.
16. Карман для документов.
17. Верхний вещевой ящик.
18. Нижний вещевой ящик.
20. Ящик для мелких вещей/пепельница.
21. Прикуриватель или блок системы «ЭРА-ГЛОНАСС».
22. Рычаг переключения передач.
23. Выключатель ФВУ.
24. Рычаг стояночного тормоза.
25. Ручка управления дополнительным отопителем.
26. Газ-педаль.
27. Выключатель обогрева наружных зеркал заднего вида (для автобусов).
28. Педаль рабочих тормозов.
29. Модуль управления предпусковым подогревателем.
30. Педаль сцепления.
31. Рычаг механизма фиксации рулевой колонки.
32. Крышка блока предохранителей.
33. Пульт управления независимым отопителем.
34. Ручка открывания замка капота.
Выключатель приборов и стартера (зажигания).
- – все выключено, ключ не вынимается, противоугонное устройство не включено;
- I – включены приборы (зажигание), ключ не вынимается;
- II – включены приборы (зажигание) и стартер, ключ не вынимается;
- III – приборы (зажигание) выключены, при вынутом ключе включено противоугонное устройство. Для блокировки рулевого управления при вынутом ключе поверните рулевое колесо в любую сторону до щелчка.
Для выключения противоугонного устройства вставьте ключ в выключатель приборов и стартера (зажигания) и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.
В зависимости от типа выключателя приборов и стартера (зажигания) на части автомобилей работа магнитолы, стеклоподъемников и розетки возможна только при вставленном ключе.
Внимание.
Во избежание запирания рулевого вала, запрещено вынимать ключ из замка во время движения автомобиля, в том числе и при его буксировке.
Подрулевые переключатели.
Выключатели на панели приборов.
Выключатель обогрева наружных зеркал заднего вида (для автомобилей с платформой и автофургонов) или
выключатель открывания/закрывания служебной двери (для автобусов).
Выключатель догревателя охлаждающей жидкости.
Выключатель обогрева сиденья водителя.
Выключатель регенерации сажевого фильтра (кнопка без фиксации).
Выключатель блокировки/разблокировки дверей грузового салона автофургонов или
выключатель плафонов салона автобусов.
Выключатель блокировки дифференциала заднего моста.
Отопление, вентиляция и кондиционирование воздуха.
Дефлекторы вентиляции салона.
А − Боковые дефлекторы закрыты.
В − Центральные дефлекторы открыты.
1 – Открывание.
2 – Закрывание.
3 – Регулировка направления воздушных потоков.
Пульт управления отоплением, вентиляцией и кондиционированием воздуха.
1 – Ручка регулятора температуры воздуха.
2 – Ручка регулятора распределения потоков воздуха.
Воздух поступает в ноги водителя и пассажиров.
Воздух поступает на обдув стекол и в ноги водителя и пассажиров.
Воздух поступает на обдув ветрового стекла и стекол дверей.
Воздух поступает на обдув стекол, в салон и в ноги водителя и пассажиров.
Воздух поступает в салон через дефлекторы вентиляции
3 – Ручка регулятора скорости вращения вентилятора отопителя.
4 – Кнопка включения/выключения кондиционера.
5 – Кнопка включения/выключения режима рециркуляции воздуха.
Устранение запотевания стекол.
Для быстрого устранения запотевания ветрового стекла и стекол дверей, установите ручки 1 и 3 на пульте управления в крайнее правое положение, а ручку 2 в положение , показанные на рисунке.
При включении кондиционера устранение запотевания стекол происходит интенсивнее.
Отопление.
Для быстрого обогрева салона установите ручки 1 и 3 на пульте управления в крайнее правое положение, а ручку 2 в положение , показанные на рисунке.
Для достижения максимальной эффективности отопления, а также чтобы изолировать салон от неприятных запахов и дыма включите режим рециркуляции, нажав на кнопку 5. Режим рециркуляции автоматически выключается через 10 минут.
Принудительное выключение режима рециркуляции осуществляется повторным нажатием на кнопку 5. После остановки и последующего пуска двигателя заслонка рециркуляции автоматически переводится в режим забора наружного воздуха.
Не пользуйтесь режимом рециркуляции длительное время, так как в этом случае прекращается поступление свежего воздуха в салон автомобиля, что может привести к ухудшению самочувствия, а также запотеванию стекол.
Когда салон будет достаточно прогрет, регулятор скорости вращения вентилятора 3 рекомендуем поставить в среднее положение, регулятор распределения потоков воздуха в положение соответствующее комфортному распределению воздуха и регулировать температуру перемещением ручки регулятора температуры 1 в пределах красной зоны.
Вентиляция.
Для максимального поступления в салон свежего воздуха, установите ручку 1 на пульте управления в крайнее левое положение, ручку 3 в крайнее правое положение, а ручку 2 в положение , показанные на рисунке.
Откройте дефлекторы вентиляции.
Для исключения проникновения в салон неприятных запахов, выхлопных газов впереди идущих автомобилей, при езде в туннеле и т.п., рекомендуем включить режим рециркуляции кнопкой 5.
Кондиционирование.
Для быстрого охлаждения салона включите кондиционер кнопкой 4 и установите ручку 1 на пульте управления в крайнее левое положение, ручку 3 в крайнее правое положение, а ручку 2 в положение , показанные на рисунке.
Для достижения максимальной эффективности кондиционирования, а также чтобы изолировать салон от неприятных запахов и дыма включите режим рециркуляции, нажав на кнопку 5. Режим рециркуляции автоматически выключается через 10 минут. Принудительное выключение режима рециркуляции осуществляется повторным нажатием на кнопку 5. После остановки и последующего пуска двигателя заслонка рециркуляции автоматически переводится в режим забора наружного воздуха. Не пользуйтесь режимом рециркуляции длительное время, так как в этом случае прекращается поступление свежего воздуха в салон автомобиля, что может привести к ухудшению самочувствия, а также запотеванию стекол.
Когда салон будет достаточно охлажден, установите регулятор скорости вращения вентилятора 3 в среднее положение, регулятор распределения потоков воздуха в положение соответствующее комфортному распределению воздуха и регулируйте температуру перемещением ручки регулятора температуры 1 в пределах синей зоны.
После длительной стоянки закрытого автомобиля в солнечную жаркую погоду, рекомендуется на несколько минут открыть двери или окна, проветрить салон, и только затем включить кондиционер.
Выключение кондиционера осуществляется повторным нажатием на кнопку 4.
Для обеспечения нормальной работы кондиционера рекомендуется его включать не реже одного раза в месяц продолжительностью 5-10 минут. Это необходимо для смазывания узлов кондиционера маслом, содержащимся в растворенном виде в хладагенте. Данную процедуру необходимо производить и в зимнее время года, но при условии положительной температуры окружающей среды.
Внимание!
Кондиционер является герметичной системой находящейся под высоким давлением. Соблюдайте осторожность при ремонтных работах в автомобиле, не допускайте каких-либо механических повреждений узлов и агрегатов кондиционера. В случае разгерметизации или повреждения системы кондиционирования обратитесь на предприятие технического обслуживания и никогда не осуществляйте самостоятельный ремонт.
Внимание!
При включенной системе кондиционирования не открывайте окна и люк, поскольку в этом случае ее эффективность сводится к нулю.
Внимание!
Избегайте прямого потока охлажденного воздуха на части тела водителя и пассажиров, поскольку это может привести к локальному переохлаждению и, как следствие, к простудным заболеваниям.
Для достижения комфортных условий в салоне автомобиля и для стабилизации температурного режима работы дизельного двигателя в зимнее время, на автомобиль установлен догреватель охлаждающей жидкости.
Догреватель установлен в подкапотном пространстве перед аккумуляторной батареей.
Догреватель включается кнопкой 1 при работающем двигателе и включенном отопителе. Далее догреватель работает в автоматическом режиме, повышая температуру теплоносителя, поступающего в систему отопления до 80-85°С, тем самым повышая эффективность ее работы в зимнее время.
Догреватель рекомендуется включать при температуре наружного воздуха ниже плюс 5°С.
Дополнительный отопитель.
Для создания комфортных условий в салоне автомобилей с двумя рядами сидений и автобусов предусмотрена установка дополнительного отопителя салона.
Отопитель устанавливается под передним пассажирским сиденьем.
Распределительная решетка отопителя направлена в сторону второго ряда сидений.
Отопитель работает в режиме использования внутреннего воздуха. Неоднократное прохождение внутреннего воздуха через радиатор дополнительного отопителя обеспечивает высокую интенсивность прогрева салона.
Управление дополнительным отопителем осуществляется ручкой, расположенной на панели приборов, с помощью которой регулируется скорость работы вентилятора (от 1 до 3).
Независимый отопитель.
Для создания комфортных условий в салоне автобуса предусмотрена установка независимого отопителя салона.
Независимый отопитель устанавливается под задним рядом пассажирских сидений. Для отопления салона используется внутренний воздух. Неоднократное прохождение внутреннего воздуха через теплообменник независимого отопителя обеспечивает высокую интенсивность прогрева салона.
Воздуховод независимого отопителя направляет нагретый воздух в салон вдоль левого борта автобуса.
Управление независимым отопителем осуществляется пультом, расположенными на панели приборов.
Необходимо включать независимый отопитель в том числе и в теплое время года примерно раз в месяц на 10 минут. Перед началом постоянной эксплуатации в холодное время года выполните пробный запуск отопителя. Отверстия подачи воздуха в камеру сгорания и отвода выхлопных газов после длительного простоя необходимо проверить, при необходимости − очистить.
Для автобуса с дизельным двигателем топливные магистрали и дозирующий насос после заправки зимнего дизельного топлива необходимо заполнить новым топливом путем эксплуатации отопительного прибора в течение 15 минут! Остальные требования изложены в руководстве по эксплуатации на независимый отопитель, прикладываемом к автомобилю.
Фильтро-вентиляционная установка (ФВУ).
Для дополнительной вентиляции пассажирского салона автобуса, в задней части крыши установлена ФВУ, работающая в режиме приточной и вытяжной вентиляции.
Включение/выключение ФВУ осуществляется выключателем 1.
Устройство и особенности эксплуатации ФВУ, ее возможные неисправности, технические характеристики и гарантийные обязательства приведены в инструкции (руководстве), прикладываемом к автомобилю.
Источник
Как читать коды ошибок на двигателях «Cummins»?
В автомобилях с двигателем фирмы Cummins часто имеется встроенная система самодиагностики, позволяющая обнаружить и идентифицировать поломку без необходимости подключать внешнее диагностическое оборудование.
Однако информацию о неисправности такая система передает в виде числового кода. Чтобы понять, какая же деталь вышла из строя, необходимо научиться понимать значение этих кодов.
Принцип работы системы
Когда в работе двигателя происходит какое-либо нарушение, пусть даже и незначительное, электронный модуль управления отмечает его и фиксирует в своей памяти как числовой код. В новых автомобилях сообщение о неисправности подается на цифровой дисплей, в более старых или просто дешевых машинах о сбое водителя информирует светодиодный индикатор.
Сигналы разной степени приоритетности подаются разными цветами. Так, красный сигнал индикатора информирует о серьезной поломке, требующей немедленно заглушить мотор и приступить к ее устранению. В свою очередь желтый цвет предупреждает о наличии неисправности, которая позволяет дальнейшую эксплуатацию, но всё же требует как можно более скорого ремонта. Наконец, зеленый цвет указывает на общее состояние силовой установки — температуру тосола, уровень масла и т.д.
Считывание кодов ошибки через индикаторы
Если загорелся светодиод-индикатор ошибки, рекомендуется незамедлительно уточнить, что же именно пошло не так. Для этого инженеры Cummins предусмотрели стандартный алгоритм действий.
Считывать код нужно при заглушенном двигателе, однако ключ в замке зажигания должен быть повернут в первое положение, при котором подсвечивается приборная панель. В непосредственной близости от индикаторов расположена кнопка, инициирующая самодиагностику двигателя. Ее-то и следует нажать, чтобы получить код неисправности.
Код «диктуется» красной лампочкой в виде определенного количества миганий в промежутке между однократным миганием желтого светодиода перед началом диктовки и сразу после нее.
На практике это выглядит следующим образом:
- После нажатия на кнопку самодиагностики, один раз мигнет желтый индикатор, давая понять, что ошибка всё-таки имеется.
- Затем начнет мигать красный индикатор, делая короткие и длинные паузы. Количество миганий через короткую паузу означает цифру от 1 до 9. Длинная пауза отделяет одну цифру от другой.
- После того, как красный индикатор «продиктует» код, вспыхнет желтый индикатор и красная лампочка начнет «диктовать» повторно, чтобы водитель мог проверить правильность записанного кода. В целом код повторяется трижды.
- Воспользовавшись специальной таблицей кодов, которая прилагается к инструкции по эксплуатации мотора, можно установить, что же всё-таки работает неправильно.
Другие способы диагностики
Система кодов и лампочек-индикаторов — это самый простой, но далеко не самый удобный способ диагностики. Именно поэтому многие автовладельцы предпочитают пользоваться внешними приборами и программами. Компания Cummins разработала для диагностики своих двигателей прибор Cummins Insite, снабженный необходимым программным обеспечением.
Данное устройство совместимо со всеми моторами фирмы Cummins, у которых имеется система самодиагностики. Его использование значительно упрощает процесс поиска неисправности, а также позволяет очищать память электронного блока двигателя от старых неактивных ошибок.
Cummins Insite совместим с двигателями, изготовленными не только на американских заводах компании, но и на зарубежных. Прибор обладает довольно широким кругом возможностей, поэтому жизненно необходим авторемонтным мастерским, специализирующимся на ремонте автомобилей с моторами «Камминз», а также транспортным и другим предприятиям, которые располагают большим парком таких машин.
Чем примечателен каталог магазина?
Все для ремонта двигателя
В наличии комплектующие для всех моторов Cummins, Caterpillar, Perkins. Представлены оригинальные и аналоговые запчасти. Подобрать необходимую деталь не составит труда.
Огромное количество фильтров
Предлагаются воздушные, топливные и масляные фильтры брендов Cummins, Fleetguard, Donaldson, Baldwin, Sakura. Изделия обладают прекрасной адсорбцией.
Качественные масла
В продаже оригинальные моторные масла компании Valvoline, дочернего подразделения Cummins Inc.
Комбинации приборов автомобилей Газель Next имеют две самые распространенные «неприятные особенности».
Первая: самопроизвольный сброс одометра.
Вторая: выход из строя комбинации и сгорающий предохранитель в монтажном блоке, отвечающий за питание комбинации. Короткое замыкание происходит в самой комбинации.
Покупка и установка новой комбинации приборов преподносит новые сюрпризы.
Вариант первый. Комбинация 2017г выпуска или выше и соответствует комплектации вашего автомобиля, тогда все заработает, за исключением несмолкаемого зуммера и горящего сигнализатора открытой водительской двери.
Лечится эта неприятность подачей массы на 19 (резервный) контакт разъема комбинации.
Вариант второй. Продали комбинацию не подходящую под комплектацию автомобиля, тогда комбинация не заработает. Это происходит из-за того, что скорость CAN-шины, в зависимости от года выпуска автомобиля отличалась. На старых выпусках 250 кбит/с, на новых 500 кбит/с.
Как можно адаптировать комбинацию нового образца под комплектацию шиной 250 кбит/с?
Воспользуемся редактором ECULite. Открываем прошивку модулем GAZ Cummins CM22xx и заходим в раздел OS (Operating System).
Выбираем калибровку C_CAN1_Configuration. В описании калибровки мы видим, что при значении «0» используется CAN 250 кбит/с, а при значении «2» CAN 500 кбит/с.
Устанавливаем нужное значение.
В автомобилях с двигателем фирмы Cummins часто имеется встроенная система самодиагностики, позволяющая обнаружить и идентифицировать поломку без необходимости подключать внешнее диагностическое оборудование.
Однако информацию о неисправности такая система передает в виде числового кода. Чтобы понять, какая же деталь вышла из строя, необходимо научиться понимать значение этих кодов.
Принцип работы системы
Когда в работе двигателя происходит какое-либо нарушение, пусть даже и незначительное, электронный модуль управления отмечает его и фиксирует в своей памяти как числовой код. В новых автомобилях сообщение о неисправности подается на цифровой дисплей, в более старых или просто дешевых машинах о сбое водителя информирует светодиодный индикатор.
Сигналы разной степени приоритетности подаются разными цветами. Так, красный сигнал индикатора информирует о серьезной поломке, требующей немедленно заглушить мотор и приступить к ее устранению. В свою очередь желтый цвет предупреждает о наличии неисправности, которая позволяет дальнейшую эксплуатацию, но всё же требует как можно более скорого ремонта. Наконец, зеленый цвет указывает на общее состояние силовой установки — температуру тосола, уровень масла и т.д.
Считывание кодов ошибки через индикаторы
Если загорелся светодиод-индикатор ошибки, рекомендуется незамедлительно уточнить, что же именно пошло не так. Для этого инженеры Cummins предусмотрели стандартный алгоритм действий.
Считывать код нужно при заглушенном двигателе, однако ключ в замке зажигания должен быть повернут в первое положение, при котором подсвечивается приборная панель. В непосредственной близости от индикаторов расположена кнопка, инициирующая самодиагностику двигателя. Ее-то и следует нажать, чтобы получить код неисправности.
Код «диктуется» красной лампочкой в виде определенного количества миганий в промежутке между однократным миганием желтого светодиода перед началом диктовки и сразу после нее.
На практике это выглядит следующим образом:
- После нажатия на кнопку самодиагностики, один раз мигнет желтый индикатор, давая понять, что ошибка всё-таки имеется.
- Затем начнет мигать красный индикатор, делая короткие и длинные паузы. Количество миганий через короткую паузу означает цифру от 1 до 9. Длинная пауза отделяет одну цифру от другой.
- После того, как красный индикатор «продиктует» код, вспыхнет желтый индикатор и красная лампочка начнет «диктовать» повторно, чтобы водитель мог проверить правильность записанного кода. В целом код повторяется трижды.
- Воспользовавшись специальной таблицей кодов, которая прилагается к инструкции по эксплуатации мотора, можно установить, что же всё-таки работает неправильно.
Другие способы диагностики
Система кодов и лампочек-индикаторов — это самый простой, но далеко не самый удобный способ диагностики. Именно поэтому многие автовладельцы предпочитают пользоваться внешними приборами и программами. Компания Cummins разработала для диагностики своих двигателей прибор Cummins Insite, снабженный необходимым программным обеспечением.
Данное устройство совместимо со всеми моторами фирмы Cummins, у которых имеется система самодиагностики. Его использование значительно упрощает процесс поиска неисправности, а также позволяет очищать память электронного блока двигателя от старых неактивных ошибок.
Cummins Insite совместим с двигателями, изготовленными не только на американских заводах компании, но и на зарубежных. Прибор обладает довольно широким кругом возможностей, поэтому жизненно необходим авторемонтным мастерским, специализирующимся на ремонте автомобилей с моторами «Камминз», а также транспортным и другим предприятиям, которые располагают большим парком таких машин.
Чем примечателен каталог магазина?
Все для ремонта двигателя
В наличии комплектующие для всех моторов Cummins, Caterpillar, Perkins. Представлены оригинальные и аналоговые запчасти. Подобрать необходимую деталь не составит труда.
Огромное количество фильтров
Предлагаются воздушные, топливные и масляные фильтры брендов Cummins, Fleetguard, Donaldson, Baldwin, Sakura. Изделия обладают прекрасной адсорбцией.
Качественные масла
В продаже оригинальные моторные масла компании Valvoline, дочернего подразделения Cummins Inc.
Комбинации приборов автомобилей Газель Next имеют две самые распространенные «неприятные особенности».
Первая: самопроизвольный сброс одометра.
Вторая: выход из строя комбинации и сгорающий предохранитель в монтажном блоке, отвечающий за питание комбинации. Короткое замыкание происходит в самой комбинации.
Покупка и установка новой комбинации приборов преподносит новые сюрпризы.
Вариант первый. Комбинация 2017г выпуска или выше и соответствует комплектации вашего автомобиля, тогда все заработает, за исключением несмолкаемого зуммера и горящего сигнализатора открытой водительской двери.
Лечится эта неприятность подачей массы на 19 (резервный) контакт разъема комбинации.
Вариант второй. Продали комбинацию не подходящую под комплектацию автомобиля, тогда комбинация не заработает. Это происходит из-за того, что скорость CAN-шины, в зависимости от года выпуска автомобиля отличалась. На старых выпусках 250 кбит/с, на новых 500 кбит/с.
Как можно адаптировать комбинацию нового образца под комплектацию шиной 250 кбит/с?
Воспользуемся редактором ECULite. Открываем прошивку модулем GAZ Cummins CM22xx и заходим в раздел OS (Operating System).
Выбираем калибровку C_CAN1_Configuration. В описании калибровки мы видим, что при значении «0» используется CAN 250 кбит/с, а при значении «2» CAN 500 кбит/с.
Устанавливаем нужное значение.
Проблема решена. Этим же способом можно адаптировать комбинацию от Газели NN для работы на NEXTe.
Панель приборов и органы управления ГАЗель NEXT выполнены в соответствии с мировыми стандартами и полностью отвечают требованиям доступности и комфорта. Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст.
- Тахометр. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Напоминаем, что дизельные двигатели отличаются низкими рабочими оборотами, поэтому крайне не рекомендуется длительная нагрузка свыше 3600 об/мин.
- Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
- Переключатель режима и управления маршрутным компьютером. Поворачивая кнопку, осуществляется выбор меню маршрутного компьютера (по часовой стрелке – меню вверх, против – меню вниз)
- Экран маршрутного компьютера.
- Кнопка нулевого сброса суточного пробега, настройки часов и минут. Чтобы сбросить показания удерживайте кнопку в нажатом положении 3 и более секунд. Вращение копки по часовой стрелки приведет к настройке часов, а против – минут.
- Уровень топлива в баке. Объем бака составляет 64 литра. При достижения уровня топлива 8 и менее литров происходит срабатывание датчика, сигнализирующего о необходимости сделать дозаправку.
- Спидометр. Показывает скорость движения автомобиля в км/ч.
Ниже приведены примеры различных режимов представления информации бортовым (маршрутным) компьютером ГАЗели НЕКСТ.
Источник
Органы управления и приборы
Рис. 5.1. Панель приборов и органы управления
Расположение органов управления автомобиля показано на рис. 5.1.
1
—
центральный переключатель света.
Переключатель имеет три фиксированных положения (рис. 5.2):
0 — все наружное освещение выключено;
I — включены габаритные огни, освещение комбинации приборов, заднего номерного знака и некоторых органов управления электрооборудованием;
II — дополнительно включены ближний или дальний свет, в зависимости от положения (соответственно 3 или 4) рычага подрулевого переключателя указателей поворота и света фар.
2
—
боковые вентиляционные решетки.
3 — регулятор освещенности приборов.
При включенном наружном освещении поворотом регулятора вверх или вниз, и удерживая его в этом положении, выбирается яркость освещения приборов.
Рис. 5.2. Центральный переключатель света
4 — маховичок блока управления корректором фар в зависимости от загрузки автомобиля (см. подраздел 8.6).
5 — рычаг переключателя указателей поворота и света фар. Указатели поворота работают только при включенном зажигании. Для включении указателей поворота: правых — рычаг вверх, левых — рычаг вниз.
1. Положение кратковременного включения указателей поворота.
Переместите рычаг вверх или вниз на величину собственного свободного хода (до ощущения легкого упругого сопротивления рычага).
Сигнализация будет работать пока вы держите рычаг.
Рис. 5.3. Положения рычага переключателя указателей поворота и света фар
При этом должен мигать соответствующий сигнализатор на комбинации приборов.
2. Фиксированные положения указателей поворота.
По завершении поворота рычаг автоматически вернется в исходное положение.
Мигание сигнализатора на комбинации приборов с удвоенной частотой указывает на неисправность лампы указателя поворота.
Среднее фиксированное положение рычага, если ручка центрального переключателя света находится в положении П.
Переместите рычаг вперед в фиксированное положение.
5. Кратковременная сигнализация дальним светом фар. Потяните рычаг к рулевому колесу. После отпускания рычаг вернется
в среднее положение.
6 — накладка выключателя звукового сигнала.
7 — выключатель аварийной сигнализации. Выключатель аварийной сигнализации расположен на кожухе рулевой колонки, сверху.
При включенном положении одновременно горят в мигающем режиме все четыре лампы указателей поворота и сигнализатор (красный) внутри кнопки выключателя.
Рис. 5.4. Выключатель аварийной сигнализации
Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги с целью оповещения водителей других транспортных средств и информировании технических служб о нахождении на дороге неподвижного автомобиля.
Аварийная сигнализация работает при включенном и выключенном зажигании.
8 — выключатель зажигания, стартера и противоугонного устройства.
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Многофункциональный дисплей комбинации приборов ГАЗель Next.
Режим показаний текущего времени, ч:мин (от 00:00 до 23:59);
Режим показаний напряжения бортовой электрической сети, V (от 6.0 до 18.0);
Режим показаний среднего расхода топлива, л/100 км (от 0.0 до 19.9);
Режим показаний общего расхода топлива, л (от 0 до 9999). Обнуляется кнопкой «Режим»;
Режим показаний средней скорости, км/ч (от 0 до 250). Обнуляется кнопкой «Режим»;
Режим показаний мгновенного расхода топлива, л/ч (от 0.0 до 19.9);
Режим показаний пробега до заправки, км (от 30 до 999);
Режим показаний времени в пути, ч, мин (от 00:00 до 99:59). Обнуляется кнопкой «Режим»;
Режим показаний счетчика суточного пробега, км (от 0.0 до 9999.9);
Режим показаний счетчика пройденного пути, км (от 0 до 999999).
ИНДИКАТОР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.
Информация о необходимости проведения очередного технического обслуживания (ТО) отображается на многофункциональном дисплее комбинации приборов.
Индикация оставшегося пробега до очередного ТО выводится в следующих случаях:
- При повороте кнопки «Режим» влево и удержании ее до появления значения.
- При каждом включении приборов и стартера (зажигания), если значение оставшегося пробега до ТО меньше или равно 500 км.
- При каждом включении приборов и стартера (зажигания) с дублированием звуковым сигналом и надписью «СЕРВИС», если значение оставшегося пробега до ТО меньше или равно 0 км (если значение меньше 0 км, то перед ним ставится знак «минус»).
- Индикация периодичности ТО (значение вводится на предприятии сервисно-сбытовой сети ГАЗ).
В течение индикации (5 секунд) значения по п.1. кратковременно нажмите кнопку установки на нуль показаний суточного пробега.
ВНИМАНИЕ!
При горящем индикаторе технического обслуживания необходимо обратиться на предприятие технического обслуживания для проведения ТО. В случае несвоевременного обращения на предприятие технического обслуживания автомобиль может быть снят с гарантийного обслуживания.
Установка пробега до следующего ТО.
(Сброс сервисного интервала возможно выполнить самостоятельно).
После проведения ТО устанавливается пробег до следующего ТО. Для этого в течение индикации (5 секунд) значения по п.1 удерживайте нажатой не менее 3 секунд кнопку установки на нуль показаний суточного пробега.
Изменение значения периодичности ТО в соответствии с условиями эксплуатации возможно только на предприятии сервисно-сбытовой сети ГАЗ.
Источник
Панель приборов ГАЗель Бизнес: описание значков
У приборки автомобиля с двигателем УМЗ 4216 имеется 26 индикаторов текущего состояния. Лампы и приборы разделяются на три группы:
- уведомляющие;
- индикаторные;
- предупреждающие.
Третья в списке – разновидность сигналов, отражаемая в красном цвете и требующая немедленного вмешательства автомобилиста. Здесь выводятся серьезные поломки или проблемы с машиной.
На фото указано расположение всех элементов приборки Газель Бизнес 2021 года.
Важно! В версиях 2010, 2012 и 2021 годов расположение указателей и конструкция самой приборки может отличаться.
Полная расшифровка комбинаций и расшифровка значков описывает внешний вид и функциональную расшифровку.
- 1 – Индикатор наполнения топливного бака. Стрелочный элемент основан на механическом принципе и редко выходит из строя.
- 2 – Спидометр. Электронная часть имеет градацию в 20 км/ч от 0 до 200.
- 3 – Индикатор рабочего положения ручного тормоза. Если ручник поднят – элемент загорается красным цветом. Проверка исправности линии происходит во время включения зажигания – лампа мерцает. Если машина начинает движение, указатель дублируется дополнительным звуковым сигналом.
- 4 – Указатель исправности аккумуляторной батареи. Если лампа воспламеняется – присутствуют проблемы с зарядкой или нарушена целостность АКБ. Требуется проверить провода генератора, измерить напряжение на выходящих клеммах.
- 5/9 – указатели включения поворотников. Также сигнализируют об активированной аварийной сигнализации. При включенном состоянии мигают зеленым цветом.
- 6 – индикатор аварийного давления масла. При включении зажигания лампочка загорается – это говорит об исправности электрической линии. При выходе двигателя на холостые обороты лампа гаснет, что свидетельствует о наборе необходимого давления. В отдельных случаях индикатор начинает моргать во время критического снижения частоты вращения коленчатого вала. При прогазовке все становится нормально.
- 7 – STOP находится строго по центру приборки и загорается одновременно с некоторыми элементами. Комбинация говорит о том, что дальнейшее применение транспортного средства строго запрещена до устранения поломки. Выявить отказ можно по одновременно загоревшейся иконке.
- 8 – указатель состояния блока ЭСУД. Сигнальная лампа активируется сразу после включения зажигания и не угасает в течение 7-8 секунд. Если последовательность соблюдена – это говорит о готовности модуля к запуску мотора. В случае, когда указатель периодически вспыхивает во время движения – отказывает один из элементов цепи или имеется ошибка электронной системы управления двигателем.
- 10 – индикатор антиблокировочной системы тормозов. При его активации нарушена работа механизма. Узнать о наличии модуля можно из сервисного руководства автомобиля.
- 11 – штатный тахометр. Магнитная схема разлинеена от 0 до 6 и указывает на фактическую частоту вращения коленчатого вала.
- 12 – опция EBD устанавливается на некоторых модификациях автомобиля. Обычно монтируется в спарке с АБС устройством. Индикатор выведен справа в верхнем углу. Лампочка ebd говорит, что неправильно работают тормоза нарушено электронное распределение усилия – требует немедленного ремонта. Если продолжить езду на машине, возможна неправильная работа суппортов.
- 13 – сигнализатор правильности закрытия дверей. В случае движения машины с открытыми замками – значок засвечивается и дублируется звуковым сигналом.
- 14 – лампа ставится в комплектации двигателя Камминз с приводом 4х4, отвечает за индикацию включения раздаточной муфты. На автомобилях версии 3302 и аналогичных не используется.
- 15 – лампочка критического перегрева силового агрегата. Если на приборке отображается элемент – требуется немедленно остановиться и заглушить мотор. Дальнейшее использование автомобиля до остывания антифриза чревата необратимыми последствиями для машины. В некоторых ситуациях происходит разрыв патрубков, заклинивание поршневой группы.
- 16 – стрелочный указатель фактической температуры ОЖ двигателя. Допускается езда до момента, когда стрелка переходит в красную зону. Нормальное положение – примерно на середине шкалы в зеленом отсеке.
- 17 – сервисная клавиша «режим» — устанавливается на всех модификациях автомобилей.
- 18/22 – лампочка сигнализирует о включении задних/передних противотуманок. При отключении освещения индикатор тухнет.
- 19 – указатель предназначен для уведомления водителя о включении дальнего режима головного освещения.
- 20 – индикатор включения световых габаритов, расположен в центральной части ЖК дисплея, параллельно дублируется звуковой сигнализацией.
- 21 – указатель включения ближнего света головного освещения.
- 23 – аварийная потеря объема тормозной жидкости в расширительном бачке. При включении индикатора требуется немедленно остановиться и проверить исправность магистралей, устранить места подтекания и пополнить объем бака.
- 24 – одометр. Нижняя часть указывает на суточный, верхняя на общий пробег.
- 25 – клавиша сброса – при помощи органа управления обнуляется намотка километров за сутки.
- 26 – лампа запасника топливного бака, загорается при израсходовании большей части горючего. Индикатор загорается, когда в топливной емкости остается не более 8 литров бензина. Передвигаться в указанном режиме длительное время запрещено – это может повредить напорный насос.
Органы управления и приборы
Органы управления
Расположение органов управления автомобиля показано на рисунке 1.4.
Примечание
: На части автомобилей вместo двух рычагов (поз. 21 и 23) управления раздаточной коробкой yстанавливается один рычаг.
1. Маховичок блока управления корректором фар в зависимости от загрузки автомобиля (рисунок 2.2).
При полностью загруженном автомобиле с меткой на корпусе блока управления необходимо совместить:
2, 3, 11 и 13. Заглушки.
4. Боковые вентиляционные решетки.
5. Рычаг переключателя указателей поворота, света фар и звукового сигнала.
Примечание
: На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (см. рис. 1.10).
Положения рычага переключателя указателей поворота и света фар (со звуковым сигналом)
Положения рычага переключателя указателей поворота и света фар (без звукового сигнала)
При перемещении рычага из положения I или II вверх в положение VI или IV (правый поворот) или вниз в положение V или III (левый поворот) включаются указатели поворота, и на комбинации приборов загорается зеленый мигающий сигнализатор. Переключатель имеет автоматическое устройство для возвращения рычага в положение I или II после окончания поворота. Для кратковременного включения указателей поворота рычаг переключателя необходимо перевести в соответствующее нефиксированное положение «А». При отпускании рычаг возвращается в положение I или II.
6. Выключатель зажигания, стартера и противоугонного устройства.
При положении ключа (рисунок 1.8):
Положения ключа выключателя зажигания, стартера и противоугонного устройства:
Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.
7. Рычаг переключателя, стеклоочистителя, стеклоомывателя и звукового сигнала.
Примечание
: На части автомобилей звуковой сигнал включается переключателем указателей поворота и света фар (рис. 1.6).
При положении рычага (рисунок 1.9):
Положения рычага переключателя стеклоочистителя и стеклоомывателя (без звукового сигнала):
При положении рычага (рис. 1.10):
Положения рычага переключателя стеклоочистителя и стеклоомывателя (со звуковым сигналом):
Если в переключателе не установлен выключатель звукового сигнала (смотрите рисунок 1.9), то перемещением рычага на себя (в направлении стрелки) из положения 0 кратковременно включаются омыватель и стеклоочиститель. Если в переключателе установлен выключатель звукового сигнала (смотрите рисунок 1.10), то для кратковременного включения омывателя и стеклоочистителя рычаг переключателя необходимо перевести из положения 0 от себя (в направлении стрелки «А»), а для включения звукового сигнала рычаг перевести (из любого положения) на себя (в направлении стрелки «В»). Омыватель можно включать из всех положений рычага. Стеклоочиститель работает только при включенном зажигании.
8. Выключатель аварийной сигнализации.
При включенном положении одновременно горят в мигающем режиме все четыре лампы указателей поворота и сигнализатор (красный) внутри кнопки (рисунок 1.11) выключателя аварийной сигнализации.
Кнопка выключателя аварийной сигнализации
Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги с целью оповещения водителей других транспортных средств и информировании технических служб о нахождении на дороге неподвижного автомобиля.
9. Выключатель фары направленного освещения (над задней дверью)
10. Выключатель плафонов освещения пассажирского салона (для автобусов);
12. Центральные вентиляционные решетки.
14. Панель управления отоплением и вентиляцией.
15. Кнопка замка крышки отсека для документов.
16. Крышка отсека для документов.
17. Место установки радиооборудования (магнитолы).
19. Рукоятка замка вещевого ящика.
Снятие пепельницы показано на рисунке 1.12. Для очистки пепельницы откройте ее (потянув на себя), нажмите вверх на пружинный ограничитель и выньте пепельницу из гнезда. Для установки пепельницы на место необходимо приподнять пружинный ограничитель.
Пепельница
21. Рычаг переключения передач раздаточной коробки (для автомобилей типа 4×4).
Схема включения блокировки межосевого дифференциала, переключения передач раздаточной коробки и коробки передач показана на рисунке 1.13. Рычаг переключения передач и включения блокировки межосевого дифференциала, раздаточной коробки (для автомобилей типа 4×4 с одним рычагом управления раздаточной коробкой). Схему включения смотрите на рисунке 1.13.
Схема положения рычагов:
Примечание
: * Для автомобилей типа 4×4. ** Для автомобилей типа 4×4 с одним рычагом управления раздаточной коробкой.
Для пользования прикуривателем необходимо нажать на его ручку и отпустить. Отдача ручки назад со щелчком означает, что спираль прикуривателя накалилась. Повторное включение прикуривателя допускается не ранее чем через 30 секунд после его выключения. При вынутом прикуривателе допускается в его гнездо устанавливать вилку переносной лампы.
Схема включения смотрите рисунок 1.13.
Для затормаживания автомобиля необходимо потянуть рычаг вверх; при этом, если включено зажигание, на комбинации приборов загорается прерывистым светом сигнализатор 9 (рисунок 1.18). Для возвращения рычага в исходное положение необходимо нажать кнопку на торце рукоятки рычага; при растормаживании сигнализатор гаснет.
Рычаг стояночного тормоза
25. Рычаг коробки передач.
В коробке передач имеется предохранитель от случайного включения задней передачи при выключении пятой передачи. Заднюю передачу включать после остановки автомобиля. При включении задней передачи в задних фонарях загорается свет заднего хода.
26. Регулятор освещенности приборов.
27. Педаль акселератора;
28. Центральный переключатель света. Переключатель имеет пять фиксированных положений (рисунок 1.15):
Положения ручки центрального переключателя света
Знаки на приборной панели ГАЗель Некст
Обновленная модель комплектуется двумя разновидностями моторов. При этом на дизель приборная панель монтируется более полная, чем для бензинового агрегата. На приборке версии 2018 года установлены все необходимые индикаторы и указатели для комфортного использования автомобиля.
Важно! Все указатели разбиваются на три цвета:
При загорании запрещающих индикаторов, дальнейшая эксплуатация машины категорически запрещена. Пределом считается докатка до станции сервисного обслуживания. При нарушении регламента автомобилисту может быть отказано в гарантийном обслуживании – информация записывается в бортовой компьютер.
КОМБИНАЦИЯ ПРИБОРОВ ГАЗЕЛЬ Next A21R23.3801010
Комбинации приборов (далее по тексту «КП») предназначены для:
— отображения скорости движения;
— отображения пройденного расстояния (общего и суточного пробега);
— отображения оборотов коленчатого вала двигателя;
— отображения уровня топлива;
— отображения температуры охлаждающей жидкости;
— отображения давления масла в двигателе;
— отображения напряжения бортсети;
— отображения текущих параметров автомобиля с помощью световых
сигнализаторов и звукового сигнала.
КП предназначена для работы в бортсети с напряжением 12 В.
1 – стрелочный прибор для отображения значения оборотов двигателя;
2 – стрелочный прибор для отображения значения температуры охлаждающей
жидкости;
3 – стрелочный прибор для отображения значения уровня топлива;
4 – стрелочный прибор для отображения значения скорости;
5 – комбинированная кнопка ««Режим» / «МК — up / МК — down»»;
6 – комбинированная кнопка ««Сброс суточного пробега» / «Часы/Минуты»»;
7 – Жидкокристаллический индикатор (далее по тексту ЖКИ) ;
Основные технические характеристики Копмбинации Приборов ГАЗЕЛЬ Next A21R23.3801010
| Рабочее напряжение | 12В |
| Показывающий прибор скорости: — диапазон показаний — диапазон измеряемых скоростей — цена деления шкалы |
0 — 200 км/ч 20 — 180 км/ч 10 км/ч |
| Показывающий прибор оборотов коленчатого вала двигателя: — диапазон показаний — диапазон измерений — цена деления шкалы |
0 — 6000 мин-1 500 — 6000 мин-1 500 мин-1 |
| Показывающий прибор уровня топлива: — диапазон показаний — цена деления шкалы |
0 — 1 1/4 |
| Показывающий прибор температуры охлаждающей жидкости: — диапазон показаний — цена деления шкалы |
40 – 120 °С 20 °С |
| Емкость счетчика суточного пробега | 999,9 км |
| Емкость счетчика общего пробега | 999999 км |
| Формат индикации текущего времени суток | ЧЧ:ММ |
| Емкость счетчика времени в пути | 99:59 (ЧЧ:ММ) |
| Диапазон среднего расхода топлива | 0.0 — 19.9 л |
| Диапазон показаний пробега до заправки | 30 — 999 км |
| Диапазон показаний значения средней скорости | 0 — 250 км/ч |
| Диапазон показаний общего расхода топлива | 0.0 — 19,9 л |
| Диапазон показаний мгновенного расхода топлива | 0.0 — 19,9 л |
| Диапазон показаний напряжения бортовой электрической сети | 8 — 16 V |
Управление и переключение функций КП на ЖКИ
Общий вид ЖКИ приведен на рисунке ниже
1 — неизменяемая строка показания текущего времени суток (настройка часов
осуществляется поворотом кнопки «Сброс суточного пробега» / «Часы/Минуты» влево, минут — вправо);
2 — неизменяемая строка показаний напряжения бортовой электрической сети;
3— изменяемая строка отображения функций маршрутного компьютера, возможные режимы приведены в таблице 2 (переключение режимов осуществляется поворотом
кнопки «Режим» / «МК — up / МК — down» вправо — по часовой, влево — против часовой);
4 — неизменяемая строка счетчика суточного пробега (сброс счетчика суточного пробега осуществляется нажатием кнопки «Сброс суточного пробега» /
«Часы/Минуты»;
5 — неизменяемая строка счетчика общего пробега.
Примечание:
операции выполняются только при включенном зажигании, при выключенном
зажигании ЖКИ находится в неактивном состоянии.
| Номер режима | Режим показаний МК | Показания ЖКИ |
| 1 | Режим показаний среднего расхода топлива |
|
| 2 | Режим показаний общего расхода топлива |
|
| 3 | Режим показаний мгновенного расхода топлива |
|
| 4 | Режим показаний остатка пробега до заправки |
|
| 5 | Режим показаний средней скорости движения |
|
| 6 | Режим показаний времени в пути | |
В КП реализован режим автоматического предупреждения об аварийном напряжении бортсети.
При пониженном напряжении бортовой электрической сети до 10,8 В или повышенном напряжении от 15 В в строке показаний напряжения бортовой электрической
сети на ЖКИ в прерывистом режиме с частотой (1±0,1) Гц индицируется соответствующее текущее значение напряжения до устранения неисправности.
Перечень сигнализаторов, срабатывание которых сопровождается включением сигнализатора «STOP» и/или звуковым сигналом, приведен в таблице
| Наименование сигнализатора |
Дублирование сигнализатором «STOP» |
Дублирование звуковым сигнализатором |
Режим работы сигнализатора |
| Перегрев двигателя |
Нет | Есть | Непрерывный |
| Остаток топлива | Нет | Есть | Непрерывный |
| Критической неисправности двигателя |
Есть | Есть | Непрерывный |
| Включения стояночного тормоза |
Есть | Прерывистый | |
| Низкого уровня тормозной жидкости |
Есть | Есть | Непрерывный |
| Включения габаритных огней |
Нет | Есть (при выключен- ном замке зажигания и активном состоянии сигнализатора «Неза- крытые двери кабины») |
Непрерывный |
| Незакрытых дверей кабины |
Есть | Есть (при скорости движения автомобиля свыше 3 км/ч) |
Прерывистый |
| Аварийное давление масла |
Есть | Есть (при частоте вращения двигателя не менее 500 об/мин и входе «давление масла» — активный в течении 5с) |
Непрерывный |
В КП имеет режим «самотестирования» для проверки работоспособности стрелочных
приборов и аварийных сигнализаторов. Для входа в режим, необходимо удерживая в
нажатом положении кнопку «Режим» / «МК — up / МК — down», включить зажигание.
При этом стрелки приборов начнут движение от начальной отметки шкалы до
максимальной, на ЖКИ высветятся «шахматка» и зажгутся следующие сигнализаторы:
КМПСУД, STOP, перегрев двигателя, остаток топлива, прогрев двигателя, MIL,
критической неисправности двигателя, включения стояночного тормоза, наличия воды
в топливе, незакрытых дверей кабины, аварийного давления масла.
Режим «самотестирования» прерывается: самостоятельно после движения стрелок
приборов от начальной отметки шкалы до максимальной; при появлении сигнала
оборотов коленчатого вала двигателя или спидометра; при выключении зажигания.
После окончания режима «самотестирования» КП выходит в рабочий режим.
Перечень функций управление которых, осуществляется по CAN-шине приведен в таблице
| Номер п/п |
Название |
| 1 | Спидометр |
| 2 | Тахометр |
| 3 | Приемник указателя температуры охлаждающей жидкости |
| 4 | Вольтметр |
| 5 | Показания расхода топлива (количество израсходованного топлива с момента последнего обнуления показаний, запас топлива в км. пробега, мгновенный и средний расход) |
Сигнализаторы
| 1 | КМПСУД |
| 2 | Аварийное давление масла (для дизельного двигателя) |
| 3 | Прогрев двигателя |
| 4 | MIL |
| 5 | Критической неисправности двигателя |
| 6 | Наличия воды в топливе |
Распиновка панели приборов Газель Некст A21R23.3801010
Цоколевка выводов штыревой колодки ХР1 показана на рисунке выше.
8 — штыревая колодка разъема ХР1 (черная)
Распиновка панели приборов Газель Некст A21R23.3801010
| Номер контакта |
Назначение | Управляющий сигнал |
| 1 | Резерв | — |
| 2 | Клемма «15» выключателя зажигания | |
| 3 | К датчику низкого уровня тормозной жидкости |
«Минус» |
| 4 | К реле разряда аккумуляторной батареи | «Минус» |
| 5 | Резерв | — |
| 6 | Резерв | — |
| 7 | К выключателю габаритных фонарей | «Плюс» |
| 8 | Корпус | |
| 9 | К переключателю указателей поворотов (правый борт) |
«Плюс» |
| 10 | К датчику незакрытых дверей кабины | «Минус» |
| 11 | Резерв | — |
| 12 | К выключателю дневных ходовых огней | «Плюс» |
| 13 | Резерв | — |
| 14 | К датчику аварийного давления масла (для бензинового двигателя) |
«Минус» |
| 15 | Резерв | — |
| 16 | Резерв | — |
| 17 | К выключателю дальнего света фар | «Плюс» |
| 18 | Резерв | — |
| 19 | К переключателю указателей поворотов (левый борт) |
«Плюс» |
| 20 | Клемма «30» (сигнал «плюс» с аккумуляторной батареи) |
|
| 21 | Резерв | — |
| 22 | Резерв | — |
| 23 | Резерв | — |
| 24 | Резерв | — |
| 25 | Резерв | — |
| 26 | К выключателю ближнего света фар | «Плюс» |
| 27 | Приемник указателя уровня топлива | Сигнал с датчика уровня топлива |
| 28 | Резерв | — |
| 29 | Резерв | — |
| 30 | CAN_L | С блока управления двигателя |
| 31 | Резерв | — |
| 32 | К регулятору подсветки КП | Сигнал с МУС |
| 33 | Резерв | — |
| 34 | Резерв | — |
| 35 | К датчику блокировки дифференциала заднего моста |
«Минус» |
| 36 | Резерв | — |
| 37 | К датчику низкого уровня охлаждающей жидкости |
«Минус» |
| 38 | К датчику включения стояночного тормоза | «Минус» |
| 39 | Резерв | |
| 40 | CAN_H | С блока управления двигателя |
Гарантии изготовителя
Предприятие-изготовитель гарантирует соответствие комбинации приборов
требованиям ТУ 37.453.184-2005 при соблюдении потребителем условий
эксплуатации, хранения и транспортирования.
Гарантийный срок эксплуатации комбинаций приборов должен быть равен
гарантийному сроку эксплуатации автомобиля, на который они установлены, но не
более 12 месяцев со дня ввода в эксплуатацию автомобиля при гарантийной
наработке, не превышающей 50 000 км пробега автомобиля.
Гарантийный срок хранения комбинаций приборов, поставляемых для запасных
частей, в упаковке предприятия-изготовителя устанавливается два года с даты
изготовления, при соблюдении потребителем условий транспортирования и
хранения.
Более подробно Панель Некст и сигнализаторы комбинации приборов
-
Схема и контакты комбинации приборов Газель
-
Комбинация приборов старого типа 384.3801-10
-
Комбинация приборов нового типа 385.3801-10
-
ГАЗ Газель бизнес 4х4 Титан — распиновка
-
Возможные проблемы
-
Назначение элементов на приборном щитке ГАЗ
-
Замена старой комбинации приборов на новую
-
Видео инструкция по установке панели
-
Типы
-
Панель «Евро-1»
-
Панель «Евро-2»
-
«Евро-3»
-
Радикальные изменения электрической схемы
-
Дизельная Газель
-
Кондиционеры Sanden
-
Тормозная система
-
Снятие и установка комбинации приборов автомобиля Газель
-
Не просри единственный шанс узнать, что реально необходимо для твоего денежного успеха. Нажми тут, чтобы прочитать.
-
Панель Приборов Газель
-
Комбинация приборов газель бизнес 385.3801-75 схема
-
Схема Газель бизнес
-
ГАЗ 31105 Комбинация приборов
-
«Евро-3»
-
Схема проводов приборной панели ГАЗ 3302, 2705
-
Функционал
-
Руководство по снятию панели приборов на ГАЗель Бизнес и описание значков
-
Подробное описание значков
Схема и контакты комбинации приборов Газель
Разъём ХР1
1 Датчик температуры охлождающей жидкости
2 Выбор аварийной температуры охлождающей жидклсти
3 Аварийное низкое давления масла двигателя
4 Датчик давления масла
5 Датчик уровня топлива
6 ———-
7 ———-
8 Открытые двери автобуса
9 ———-
10 Открытые двери салона,капота или багажника
11 ———
12 ———
13 Неисправность электронного регулятора тормозных сил (EBD)
Разъём ХР2
1 Аккумулятор
2 Включения ламп сигнализатора поворота правого борта
3 Включения ламп сигнализатора поворота левого борта
4 Включения стояночного тормоза
5 Влючения дальнего света
6 Включения передних противотуманных фар
7 Подсветка КП
8 Включения габаритных огней
9 Включения задних противотуманных фар
10 ———
11 Включения блокировки межосевого диффиренциала
12 Включения пониженной передачи
13 Тип датчика давления масла
Разъём ХР3
1 Корпус для аналоговых сигналов
2 Зажигание
3 Корпус
4 Высоковольтный вход тахометра
5 Низковольтный вход тахометра
6 Включения ближнего света фар
7 Разряд аккумуляторной батареи
8 Зажигания
9 Низкий уровень тормозной жидкости
10 Датчик скорости
11 Выход спидометра к бортовому компютеру
12 Включения обогрева звднего стекла
13 Неисправность антиблокировочной системы тормозов(ABS)
Разъём ХР4
1 Сигнализатор диагностики(-)
2 Сигнализатор диагностики(+) и включения предпускового подогреваа двигателя(+)
3 Износ тормозных накладок
4 Включения предпускового подогрева двигателя(-)
5 ————-
6 ————-
7 ————-
8 ————-
9 —————
10 ————-
11 Низкий уровень стеклоомывающей жидкости
12 Низкий уровень охлождающей жидкости
13 Низкий уровень масла в двигателе
Разводка контактов комбинаций приборов семейства 38.3801 в различных вариантах исполнений приведена в таблице:
Комбинация приборов старого типа 384.3801-10
Комбинация приборов нового типа 385.3801-10
ГАЗ Газель бизнес 4х4 Титан — распиновка
1 — не подключается
2 — у 382.3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери.
3 — у 382.3801 сигнализатор перегрева масла (может не быть). Можно пустить провод на датчик перегрева ТМ-108, сам датчик сунуть в картер.
4 — у 385.3801 сигнализатор незакрытых дверей (может не быть). Можно пустить провод к концевику на водительской двери.
5 — у 382.3801 тест. Если на этот контакт подается масса, то загораются сигнализаторы уровня тормозной жидкости, перегрева масла, незакрытых дверей и перегрева ож. Можно подключить к кнопке или реле. Во втором случае обмотка реле подключается к массе и проводу от замка к стартеру (т. е. при включении стартера будут тестироваться лампы).
6 — у 382.3801 сигнализатор непристегнутых ремней безопасности (может не быть).
7 — у 382.3801 сигнализатор резерва топлива. Подключить синий провод с красной полоской.
8 — указатель уровня топлива. Подключить к розовому проводу с красной полоской.
9 — указатель давления масла. У 382.3801 провести провод к датчику (нужен тройник ВАЗ-2106) от ГАЗ под двигатель ЗМЗ-406. У 385.3801 если поставить датчик, то будет пищать о низком давлении на ХХ, поэтому датчик не нужен, нужно провод от приборки подключить на массу через резистор, его подобрать экспериментально.
10 — сигнализатор аварийного давления масла. Подключить к серому проводу с синей полоской.
11 — сигнализатор перегрева двигателя. Можно подключить к датчику перегрева ТМ-111-02. Сам датчик должен соприкосаться с ож.
12 — указатель температуры ож. Подключить к зеленому проводу с белой полоской. Указатель будет преувеличивать показания, можно в разрыв провода подключить резистор, его подобрать экспериментально.
13 — сигнализатор прикрытия воздушной заслонки карбюратора. Подключить к серому проводу с оранжевой полоской если машина карбовая.
14 — у 382.3801 сигнализатор может стоять, загорится при подаче массы.
15 — сигнализатор пониженной передачи (может не быть), загорится при подаче массы.
16 — сигнализатор блокировки дифференциала (может не быть), загорится при подаче массы.
17 — у 382.3801 сигнализатор подогрева сидений, загорится при подаче плюса.
18 — сигнализатор задних птф (может не быть), загорится при подаче плюса.
19 — сигнализатор габаритных огней. Подключить к желтому проводу.
20 — лампы освещения приборов. Подключить к белому проводу.
21 — у 385.3801 питание счетчика. Подключить к постоянному питанию (красно-белый провод выключателя стопарей).
22 и 23 — сигнализаторы указателя правого и левого поворотов соответственно. Можно соединить вместе и подключить к синему проводу с белой полоской (будут загораться стрелочки при левом или правом поворотнике), или к выключателю аварийки: синий — правый, сине-черный — левый, синий провод с белой полоской заизолировать (каждая стрелочка будет соответствовать включению своего поворотника).
24 — сигнализатор стояночного тормоза. Подключить к коричневому проводу.
25 — сигнализатор дальнего света фар. Подключить к зеленому проводу с черной полоской.
26 — сигнализатор передних птф (может не быть), загорится при подаче плюса.
27 — сигнализатор ABS. При подаче массы загорится.
28 — у 385.3801 сигнализатор обогрева заднего стекла. Загорится при подаче плюса.
29 — выход сигнала скорости на бортовой компьютер. Если он есть, то сигнал скорости брать с этого контакта.
30 — к датчику скорости автомобиля.
31 — сигнализатор низкого уровня тормозной жидкости. Подключить к розовому проводу с синей полоской, который идет к лампе над прикуривателем.
32 — питание ламп и приборов. Подключить к оранжевому проводу с синей полоской.
33 — сигнализатор заряда аккумулятора. Подключить к коричневому проводу с белой полоской.
34 — масса. Подключить к черному проводу.
Ого сколько написал…
35 — питание спидометра. Подключить к оранжевому проводу.
36 — масса спидометра. Подключить к белому проводу с черной полоской.
37 — тахометр. Подключить к коричневому проводу с синей полоской, но если показания понизятся, подключить на контакт 38.
39 — у 385.3801 сигнализатор ближнего света (может не быть), загорится при подаче плюса.
40 — сигнализатор низкого уровня масла (может не быть), загорится при подаче массы.
41 — если машина инжекторная, подключить к оранжевому проводу тоже.
42 — если машина инжекторная, подключить к оставшемуся проводу (цвет незнаю) он шел на 8-ми клемовую колодку на старой приборке.
43 — сигнализатор износа тормозных колодок (может не быть), загорится при подаче массы.
44 — сигнализатор свечей накаливания.
45 и 46 — не подключается.
47 — сигнализатор низкого уровня ож (может не быть), загорится при подаче массы.
48 — сигнализатор низкого уровня омывающей жидкости (может не быть), загорится при подаче массы.
49 — сигнализатор низкого уровня масла гидроусилителя руля (может не быть), загорится при подаче массы.
50 — сигнализатор перегоревших ламп у 382.3801 или наличия воды в топливном фильтре у 385.3801 (может не быть), загорится при подаче массы.
51 и 52 — у 382.3801 сигнализаторы (может не быть), загорится при подаче массы.
Возможные проблемы
Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:
- отдельные датчики или вся панель перестает работать;
- «замерзают» показания приборов;
- датчики врут, показатели неверные.
Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:
- Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.
Распиновка и комбинация приборов на панели Газели
Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему.
В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.
Назначение элементов на приборном щитке ГАЗ
1 — вольтметр указывает напряжение в бортовой сети автомобиля ГАЗ;
2 — контрольная лампа системы управления двигателем;
3 — резерв (или контрольная лампа неисправности абс на автомобиле Волга ГАЗ, оборудованном антиблокировочной системой тормозов);
4 — световое табло «STOP». Загорается одновременно с одной из контрольных ламп неисправностей, если дальнейшее движение с этой неисправностью запрещено;
5 — контрольная лампа включения левого указателя поворота. Лампа загорается одновременно с указателями левого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
6 — контрольная лампа аварийного падения уровня тормозной жидкости. Лампа горит при падении уровня жидкости (ниже минимально допустимого) в бачке главного тормозного цилиндра. По мере износа накладок тормозных колодок необходимо доливать тормозную
жидкость;
7 — одометр (счетчик суммарного пробега);
8 — спидометр указывает скорость авто;
9 — контрольная лампа включения стояночного тормоза. Лампа горит при поднятом рычаге стояночного тормоза и включенном зажигании. 10 — контрольная лампа включения правого указателя поворота. Лампа загорается одновременно с указателями правого поворота. При неисправности одной из ламп указателей контрольная лампа мигает с удвоенной частотой;
11 — резерв;
12— контрольная лампа не пристегнутых ремней безопасности (устанавливается на часть автомобилей Волга ГАЗ 31105);
13 или 18 — контрольная лампа аварийного падения давления масла в системе смазки двигателя. Загореться лампа должна при включении зажигания и погаснуть после пуска двигателя. Если лампа продолжает гореть после того, как двигатель начал работать, или включается во время работы двигателя, следует немедленно его остановить и проверить уровень масла. Уровень в норме — двигатель неисправен. Для автомобиля с большим пробегом допускается загорание лампы при работе прогретого двигателя на холостом ходу;
14 — резерв (для установки дополнительных контрольных ламп);
15 — указатель уровня топлива. Прибор показывает приблизительное количество топлива в баке. На шкале нанесены деления 0 — пустой бак; 1/2 — половина бака; 1 — полный бак:
16 — контрольная лампа резерва топлива. Лампа включается при остатке топлива в баке менее 8 литров; 17 — указатель давления масла в системе смазки двигателя позволяет оценивать техническое состояние двигателя;
19 — контрольная лампа включения подогрева сидений (для автомобилей ГАЗ 31105 с подогревом сидений);
20 — указатель температуры охлаждающей жидкости позволяет контролировать температурный режим двигателя;
21 — контрольная лампа включения наружного освещения (габаритного света);
22 — контрольная лампа перегрева охлаждающей жидкости включается при повышении температуры охлаждающей жидкости выше допустимого значения;
23 — контрольная лампа включения дальнего света фар. Лампа включается при включении дальнего света фар;
24 — кнопка установки счетчика суточного пробега на ноль. Для того чтобы обнулить показания счетчика, необходимо нажать кнопку;
25 — счетчик суточного пробега автомобиля. Для обнуления показаний счетчика необходимо нажать кнопку установки на ноль (поз. 24);
26 — тахометр. Прибор показывает частоту вращения коленчатого вала двигателя;
27 — контрольная лампа разряда аккумуляторной батареи. Загореться лампа должна при включенном зажигании, и погаснуть — после пуска двигателя. Горение лампы при работающем двигателе может свидетельствовать о неисправности генератора или его цепей.
Замена старой комбинации приборов на новую
Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.
Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.
Причина, по которой многие водители устанавливают панель приборов «Газель бизнес» — она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели — функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.
Панель евро типа имеет 2 больших циферблата — спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели. Более простое оформление значительно разгружает внимание водителя.
Видео инструкция по установке панели
Типы
Существует несколько типов данных панелей:
- Старого образца «Евро-1». Устанавливались на автомобили с 1994-го по 2002-й год включительно.
- Старого образца «Евро-2». Эти щитки можно встретить на «Газелях» с новой «мордой» (с каплевидными фарами).
- Нового образца. Устанавливаются и по сей день на «Нексты», начиная с «Газели Бизнес».
Панель «Евро-1»
Данная приборка устанавливалась как на «Соболи», так и на «Газели» всех модификаций. Какой у нее дизайн, читатель может увидеть на фото ниже.
Отдаленно этот щиток напоминает панель “Жигули”-семерки. Но все-таки это оригинальная разработка. Здесь нет электронных указателей. Имеется только:
- Спидометр.
- Тахометр.
- Датчик давления (не уровня) масла.
- Показатель напряжения в сети.
- Датчик уровня топлива и температуры тосола.
В таком виде щиток производился порядка восьми лет. Каких-либо изменений за этот период не было произведено.
Панель «Евро-2»
Еще эту приборку называют «Рижской». Она также устанавливалась на «Волгу», в частности серии «31105». Данный щиток имеет несколько другую конструкцию и внешний вид. Он разрабатывался специально под новую торпеду, с закругленным козырьком. Новых датчиков здесь не появилось, однако изменилось расположение некоторых циферблатов.
Шкала спидометра теперь стала большей в диаметре, а датчики температуры тосола и давления масла объединены в один «колодец». Изменения коснулись и одометра. Если ранее основной одометр был рассчитан на пробег до ста тысяч (после чего обнулялся), то теперь граничная его черта – один миллион километров. Конечно, мало кто встречал «Газели» с подобным километражем, но все же добавление одной цифры значительно облегчило некоторые работы и ТО (не нужно гадать и думать, когда производить замену цепи, и даже капитальный ремонт двигателя). Как говорят отзывы владельцев, новый рижский щиток приборов «Газели» значительно удобнее в эксплуатации. Также здесь не «гуляет» стрелка тахометра и спидометра. Начиная с 2003 года, эти шкалы работают от электрики, а не от тросика. Показания стали более точными.
«Евро-3»
Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.
Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:
- Снизился уровень топлива до минимальной отметки.
- Увеличилась температура двигателя до 105 и более градусов Цельсия.
- Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.
Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.
Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.
В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.
Радикальные изменения электрической схемы
В частности, проводка Газели 3302 существенно изменилась в связи с появлением долгожданных элементов:
- Дизель;
- АБС в тормозной трансмиссии;
- Кондиционер;
- Автоматическая регулировка скорости.
Дизельная Газель
С появлением долгожданных дизельных двигателей в линейке силовых агрегатов, в первую очередь двигателя Cummins американского производства, электрическая схема также изменилась.
Хотя дизельный двигатель освобожден от традиционной системы зажигания для бензиновых двигателей, в его конструкции есть много других электрических компонентов, среди которых основные:
- Блок управления топливным насосом;
- Блок управления дожигателем ОГ.
Предупреждение: не рекомендуется использовать нестандартные прошивки для блока управления двигателем, так как заводские настройки предназначены для балансировки разного крутящего момента двигателя и коробки передач.
В итоге, проводка Газели Бизнес тоже претерпела изменения (по сравнению с электросхемой Газель с двигателем 402), в дизельном варианте устанавливаются:
- более мощный аккумулятор,
- новый стартер с улучшенными характеристиками;
- генератор повышения производительности;
Установка энергоемкого оборудования привела к увеличению нагрузки на бортовую сеть, что также потребовало переделки схемы подключения Газели. Естественно, автопроизводитель начал отгружать комплекты проводки, подходящие к разным силовым агрегатам, в сервисные центры и магазины автозапчастей .
Кондиционеры Sanden
С появлением кондиционеров от японской компании Sanden, электрическая проводка Газели 3302 также претерпела изменения. Помимо дополнительных потребителей источника питания в салоне автомобиля (блока управления), в моторном отсеке требовалась энергия как для электровентилятора, так и для насоса.
Тормозная система
Впервые на Газели Бизнес появилась АБС — система, предотвращающая блокировку колес при торможении.
В тормозной трансмиссии автопроизводитель начал устанавливать продукцию немецкой компании Bosch:
- главный тормозной цилиндр;
- вакуумный усилитель тормозов;
- блок управления АБС;
- датчики колес.
Для справки: предпочтение было отдано 4-х канальной системе, в которой есть отдельная регулировка тормозного момента каждого колеса.
С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для пассажирских перевозок.
Панель приборов газель старого образца описание схема В опросе уже ответили человек. Панель приборов старого образца на Газели содержит от 3 до 5 круглых циферблата, которые окружены разными. Панель полностью идентична по размерам и форме предыдущей версии и может быть легко установлена взамен старой. Панель приборов газель нового образца описание схема. Как же заменить комбинацию приборов старого образца на Газели, на комбинацию приборов нового образца. Тюнинг панель приборов нового образца. Для чего Вам пригодилась эта схема?
Снятие и установка комбинации приборов автомобиля Газель
Рисунок 3. Выведение из зацепления предохранителя капота Рисунок 9. Комбинация приборов вид сзади Для контроля за системами автомобиль оборудован комбинацией приборов, в которой установлены контрольные приборы: Соединение контактов комбинации приборов показано на электрических схемах, а расположение электрических разъемов на рисунок 9. Порядок проверки исправности приборов указан ниже.
4) Схема электропроводки Газель Бизнес: монтаж проводки своими руками, передней панели с новым блоком приборов;; аудиосистемы от Blaupunkt;.
Панель приборов газель нового образца описание схема Панель приборов газель нового образца описание схема Панель приборов Газель Бизнес постоянно модернизируется и обновляется ЗЫ За ссылку на описание приборки большой риспект! Решил заменить щиток приборов ГАЗ родной на панель нового образцаэлектронную. Блок предохранителей старого образца находится слева под панелью приборов. Панель приборов газель нового образца описание Схемы.
Панель приборов для газели старого и нового образца схема. Панель старого образца и можно ли поставить новую приборную панель! Оснащаются как установить приборную панель с газ на газель старого образца. Дополнительно смотрим схему электропроводки Газель с новой панелью двигатель. Снятие и установка панели приборов автомобиля Газель.
Не просри единственный шанс узнать, что реально необходимо для твоего денежного успеха. Нажми тут, чтобы прочитать.
Электрическая схема. Соединение контактов комбинации приборов показано на электрических схемах. Схема соединений жгута проводов панели приборов. Панель приборов газель нового образца описание схема газ В нашем интернет магазине представлены панели приборов Газель старого образца, нового, Газель Бизнес. Различают панели приборов с механическим одометром, старого образца и нового.
Re: Ремонт комбинации приборов газель бизнес. Даже при наличии провод и датчик). Схема соединения комбинации приборов.
Если рассматривать более современные приборки, здесь будет показываться еще и информация о текущем времени. Где устанавливается? Приборка имеет одинаковую схему подключения. Внешне эти щитки выглядят идентично. Существует несколько типов данных панелей: Устанавливались на автомобили с го по й год включительно. Нового образца.
Панель Приборов Газель
Схема системы охлаждения газель бизнес Схема системы охлаждения газель бизнес : Газель, вернее применяемые двигатели — охлаждаются именно таким образом. В случае снижения степени очистки отработавших газов До уровня, не соответствующего Экологическому стандарту Евро-3, КМПСУД информирует водителя автомобиля путем зажигания индикатора неисправностей на панели приборов. Только ремень привода генератора уже нужно будет брать меньшего размера: В техподдержку выложу неприкосновенность в ближайшее время.
Схема панели приборов газель бизнес. Распиновка Комбинации приборов. Вот распиновка контактов. панели приборов (XP3/4). elektroprovodka-gazel-.
Плафона кабины, подкапотного фонаря, плафона грузового салона, освещения подножки автомобили ГАЭ и мод, плафонов освещения пассажирского салона и плафона. Хотя стоит немного остановится на этом. Цветные схемы электрооборудования Газель Бизнес вы можете просмотреть у нас на сайте в режиме онлайн, , Цветные схемы электрооборудования Газель Бизнес Схема соединений жгута проводов системы управления двигателем Газель Бизнес, а так же найти много интересного по автомобилю Газель.
С двумя рядами сидений. Для дистанционного управления заслонками и краном отопителя. Схема двигателя газель бизнес зависит от установленного двигателя, схема газель бизнес не сильно отличается от предыдущих моделей. Пользователи в разделе статьи: Представлены для бесплатной загрузки качественные цветные схемы электрооборудования автомобиля Газель Бизнес. Соединение жгута проводов двигателя с передним жгутом проводов одинаково, не зависимо от типа двигателя и комплектации. Следующее отличие, это несколько усложнённая.
Если сравнить схему Газель бизнес со схемами предыдущих моделей, то больших изменений не мы не увидим. Схема газель бизнес не сильно отличается от предыдущих моделей.
Комбинация приборов газель бизнес 385.3801-75 схема
Указатели температуры и уровня топлива электромагнитного типа. В комбинации приборов нового образца выпуска с года для автомобилей с двигателями ЗМЗ и УМЗ предусмотрена функция звуковой сигнализации при возникновении аварийной ситуации. На приборной панели установлена комбинация приборов, которая объединяет в одном корпусе: Отключаем аккумуляторную батарею. Короткой крестообразной отверткой отворачиваем два самореза верхнего крепления облицовки комбинации приборов 3.
Отверткой отворачиваем два самореза нижнего крепления облицовки комбинации приборов 4.
Комбинация приборов на Газель Бизнес АР(Прибалтика), цена 2 грн., купить в Харькове — (ID#). Подробная.
Документация Как же заменить комбинацию приборов старого образца на Газели, на комбинацию приборов нового образца Приведём подробное описание замены щитка. Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.
Но вот одна только проблема, один в один поменять щиток приборов не получится. Либо половина индикаторов не будет гореть, либо наоборот будут гореть лишние индикаторы. Разберёмся, как же установить комбинацию приборов нового образца щиток Для начала представим Вашему вниманию комбинацию приборов старого и ногого образца. Комбинация приборов Газель волга старого образца Если просто взять и поставить комбинацию приборов без доработки проводки, то наша комбинация заработает наполовину.
Что не будет работать или работать не так как надо: Просто в разъёмах проводки отсутствуют нужные контакты для правильной работоспособности комбинации. Разберёмся более подробно какие нужные нам контакты отсутствуют, но для начала приведём пример распиновки комбинации приборов старого образца
Схема Газель бизнес
был 4 часа назад Вот распиновка контактов, что куда можно подключить! Может кому понадобится! Можно пустить провод к концевику на водительской двери. Можно пустить провод на датчик перегрева ТМ , сам датчик сунуть в картер.
(Любитель). Re: Ремонт комбинации приборов газель бизнес Схем нет на эти приборки, уже не раз пытались найти. 0 Недоступно!.
Дизельная Газель Заводская схема электропроводки Газель С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки производства США, видоизменилась и схема электрооборудования. Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это: Блок управления работой топливного насоса; Блок управления системы дожигания выхлопных газов.
Соответственно, что проводка Газель Бизнес также подверглась изменениям по сравнению со схемой электропроводки Газели с двигателем , поскольку в дизельной версии устанавливается: Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам. Кондиционеры С появлением кондиционеров японской компании претерпела изменения и электропроводка на Газель Помимо дополнительных потребителей источника тока в салоне авто блок управления , в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.
ГАЗ 31105 Комбинация приборов
Вашему вниманию предлагается подробная инструкция панели приборов ГАЗель Некст. Отображает частоту вращения коленвала двигателя в оборотах в минуту. Температура охлаждающей жидкости двигателя. Тут все понятно. При достижении стрелкой красной отметки срабатывает сигнализатор высокой температуры, при этом необходимо прекратить движение, заглушить двигатель и разобраться с причиной перегрева.
Если не помогает проверка и замена предохранителей, защищающих этот участок цепи, то проблема кроется непосредственно в проводке. На неисправность проводки указывает и повторное перегорание установленной новой плавкой вставки. Не запускается двигатель. Если не работает стартер и тускло светятся лампы на приборной панели, то причина в разряженной батарее. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в электропроводке. При работающем стартере и отсутствии вспышек в цилиндрах причиной могут стать повреждения в электрических цепях системы зажигания.
«Евро-3»
Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.
Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло – говорят отзывы. Еще одна особенность нового щитка – наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:
- Снизился уровень топлива до минимальной отметки.
- Увеличилась температура двигателя до 105 и более градусов Цельсия.
- Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.
Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа – датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост – эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.
В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу – суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.
Схема проводов приборной панели ГАЗ 3302, 2705
Комбинация приборов старого типа Можно пустить провод к концевику на водительской двери. Можно пустить провод на датчик перегрева ТМ , сам датчик сунуть в картер. Если на этот контакт подается масса, то загораются сигнализаторы уровня тормозной жидкости, перегрева масла, незакрытых дверей и перегрева ож.
Панель приборов газель нового образца описание схема газ Комбинация щиток приборов газель бизнес описание панели.
Все жгуты соединены с передним жгутом проводов по средствам соединительных разъёмов. Соединение жгута проводов двигателя с передним жгутом проводов одинаково, не зависимо от типа двигателя и комплектации. Если сравнить схема Газель бизнес со схемами предыдущих моделей, то больших изменений не мы не увидим. Хотя стоит немного остановится на этом. Первое отличие значительно облегчит замену проводки или её части.
Следующее отличие, это несколько усложнённая схема включения отопителя. Небольшое отличие имеет так же схема подключения наружного освещения и фар. Ещё одно существенное отличие это наличие блока реле и предохранителей. В этом же блоке находится и диагностический разъём. Выше уже упоминался блок реле и предохранителей, в котором сейчас размещаются все реле, а не крепятся под рулевой колонкой как на предыдущих моделях. Там же расположено и реле стеклоочистителей, которое раньше находилось на левом крыле в подкапотном пространстве.
Функционал
Работает в большинстве случаев все исправно без малейших поломок, но еще новую панель можно доработать. Многим не нравится слабая подсветка приборов, которая ночью вообще практически бесполезна. Рекомендуется установить внутрь приборов и по всему периметру панели LED освещение и диоды для лучшего визуального восприятия. Новый щиток приборов Газель имеет почти 20 индикаторов, которые загораются при возникновении неисправностей.
4 из них, которые указывают уровень аварийного давления масла, перегрева жидкости охлаждения, аварийного количества жидкости в тормозах и датчик работы стояночного тормоза, могут указывать на серьезные повреждения в системе.
Если загорается один из упомянутых индикаторов вместе с кнопкой «STOP», рекомендуется не начинать поездку до устранения повреждений.
Кроме того, на щитке есть различные аварийные сигналы о системе освещения, тормозах и состоянии двигателя. Водителю доступна самая полная информация о всех основных узлах авто.
Руководство по снятию панели приборов на ГАЗель Бизнес и описание значков
Панель приборов ГАЗель Бизнес — главная составляющая салона автомобиля, расположенная в передней части и предназначенная для предоставления информации о текущем состоянии машины, работоспособности механизмов и систем. Установленный специальный щиток нового образца усовершенствован, модернизирован и относится к классу Евро-3. По сравнению со старыми моделями, он более удобен, информативен, практичен и имеет современный дизайн.
Подробное описание значков
Подробно о комбинациях приборов, расшифровке обозначений и пиктограмм описано в инструкции к эксплуатации ГАЗели.
Щиток представляет собой комбинацию приборов со звуковой и сигнальной индикацией. Главными измерителями, на которые ориентируется водитель, являются спидометр и тахометр, расположенные по обе стороны от сигнальных датчиков. Спидометр указывает на скорость движения транспортного средства. Его шкала имеет значения от 0 до 200 км/ч. Тахометр показывает частоту вращения коленвала силового агрегата в минуту со шкалой 0-6.
С левой стороны спидометра предусмотрен прибор, определяющий количество горючего в топливном баке. Рядом расположена кнопка «Сброс», при нажатии на которую показания суточного пробега обнуляются. Параметры километража можно прочитать на цифровом одометре, при этом верхние цифры указывают на общее значение, нижние — на суточное.
Справа от тахометра находится указатель температурного режима жидкости системы охлаждения. Переход стрелки в красный сектор означает перегрев двигателя. Мотор работает до момента срабатывания сигнала аварийно высокой температуры.
В правом нижнем углу предусмотрена кнопка «Режим», включающая зажигание. По центру панели установлены сигнальные датчики.
Красным цветом мигают:
- сигнализатор STOP, при активации дальнейшее движение запрещено до устранения неполадок в машине;
- сигнализатор отсутствия аккумуляторной зарядки, работающий при включении зажигания до момента пуска мотора;
- указатель слабого масляного давления в двигателе;
- датчик минимального уровня жидкости в бачке гидравлического привода тормозной системы;
- включение стояночного тормоза.
Зеленым цветом горят:
- указатели левого и правого поворотов;
- включатель габаритного освещения;
- сигнализатор включения фар ближнего света.
За включение заднего противотуманного освещения, а также за неисправности антиблокировочной тормозной системы и механизма управления мотором отвечают датчики, мигающие оранжевым цветом. Включатель дальнего света — синий.
Кроме цветной индикации, на панели приборов разработано звуковое оповещение в виде характерного сигнала. Оно происходит в таких случаях:
- при снижении топливного уровня до минимума;
- при повышении температуры двигателя до 105° и более;
- при отключении ручного тормоза и при движении машины со скоростью 2 км/ч.
Недостатком новой панели являются трудности с установкой. Проблема решается так: схема распиновки входит в комплектацию, необходимо только добавить несколько клемм, поменять контакты, чтобы все системы и узлы работали правильно, подключить LED-освещение внутрь приборов и по периметру щитка для лучшей визуализации.
