Ошибка подачи топлива лансер 9

Пробег: 186 000 км

Вот уж никогда не думал, что простая неисправность может так сильно озадачить… да настолько, что пришлось сделать перерыв, попить чаю и взглядом пробежать «основы» из мануала:
a. Прежде всего, необходимо выслушать клиента и собрать максимальную
информацию о неисправности, что может впоследствии облегчить диагностику и поиск причин её возникновения.
b. Необходимо проверить проявление признаков указанной неисправности на автомобиле. Возможно два варианта:
— Признак встречается (электронный узел или компонент не работает — ОТКАЗ)
— Признак не встречается (нарушение функционирования – ПЕРИОДИЧЕСКИ ВОЗНИКАЮЩАЯ НЕИСПРАВНОСТЬ).
c. Первоначально проверьте путём внешнего осмотра (пользуясь органами чувств — слухом, обонянием, осязанием, зрением) не вызвана ли неисправность механическими причинами. Если механической причины не обнаружено, то необходимо проверить электрическую систему.
d. Если процесс поиска неисправностей является простым и не требует специальной методики, то необходимо при помощи мультиметра проверить, основываясь на электрической схеме, все точки электрической цепи от положительной до отрицательной (массы) клеммы аккумуляторной батареи. Оцените, находится ли напряжение в проверяемых точках в пределах нормы, проверьте исправность всех выключателей и реле, связанных с этой цепью. Чтобы не допустить ошибку при проведении измерений тщательно изучите электрическую схему.

«Прежде всего, необходимо выслушать клиента и собрать максимальную
информацию о неисправности»,- да я его выслушал! Ну и что из того? Спросил у него:
— На панели приборов горела хоть какая-то лампочка?
Клиент довольно ответил:
— Горела. Но я её погасил! Сделал как на форуме говорят: «Отсоединил аккумулятор – присоединил». Теперь все в порядке, ничего не горит и не мозолит глаза!
Ну что мне оставалось ответить? Пробормотал единственное:
— Вы молодец. Пять баллов!
Клиент что-то почувствовал и забеспокоился:
— Я что-то не так сделал?
— Да не надо было ничего «гасить на панели приборов», вот и все. Неисправность у вас «плавающая», и теперь непонятно – возникнет она сейчас, при проверке, или нет. А если бы CHECK на панели не погасили, то мы бы сейчас точно знали, на что жалуется машина, и сразу же бы начали смотреть в том направлении. А теперь ищи-свищи…
— Ну извините…
— Вы бы форумы читали поосторожнее, а то там иногда такого насоветуют … вот если бы вам ответили на какой-то конкретный вопрос – это одно дело. А то вы непонятно откуда вырвали из контекста этот «вариант устранения неисправности» и применили его к своей машине. Поосторожнее надо быть …

Действительно, неисправность на машине была из разряда «плавающих»: то есть, то нет, исчезает и автомобиль работает как часы, никаких претензий. И остается два варианта, нет, даже три варианта:
1. Попытаться искать неисправность по описанию, по словам клиента.
2. Ждать, пока неисправность себя проявит, возникнет код неисправности и работать уже по коду.
3. Потратить время, погонять машину на разных режимах работы, если неисправность никак не проявит себя – отдать машину клиента со строгими напутствиями, что «эту лампочку на панели приборов гасить нельзя!!!».

Словами описать эту простую неисправность можно, но это всё не то … специально сделал короткие видео-ролики, что бы и посмотреть можно было, и послушать, вот ролики:

Ну и что бы вы сказали? Причем, хочу заметить, что поймать неисправность удалось случайно и на короткий момент, а в остальное время мотор работал без нареканий.

«Газуешь – мотор чахнет», снижает обороты и вот-вот заглохнет. Первое на ум приходит: «Топливная система». И скорее всего, бензонасос. Вот почему достал манометр и начал с проверки топливной системы:

Вы смотрели кинокомедию «Тупой и еще тупее»? Вот и у меня было такое же чувство неловкости перед самим собой, когда проверил давление, а оно оказалось рабочим. Черт побери! Какого черта использую дедовские методы, когда рядом лежит дилерский сканер?! Прикручиваю сканер, смотрю Data List:

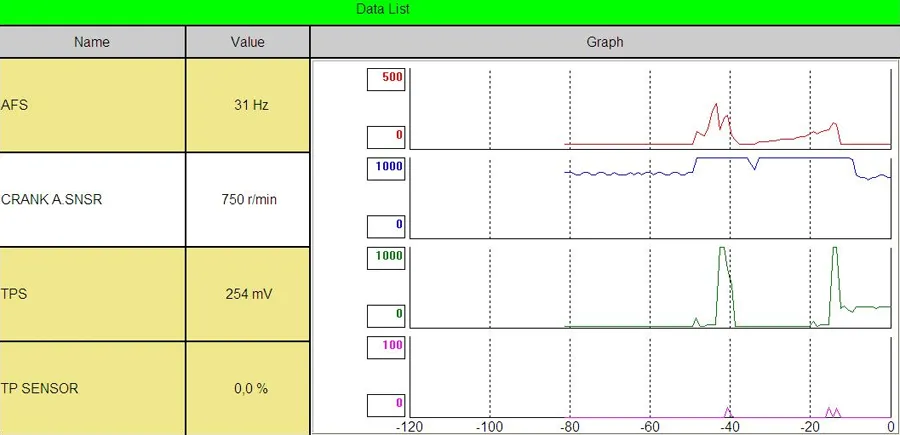

Как видно из скринов, показания TPS разные, меняются, то 20 милливольт, то 254. Были и другие цифры, не успел словить…

Вы знаете в Интернете Дмитрия Юрьевича ник mek? Хороший человек, всегда поможет, если что. И вот вспоминаю, что когда-то интересовался у него подобными параметрами (давно было, только-только начинал бороться с Мицубиши и было край как много вопросов).

Сколько должно быть, какие показания надо увидеть на мониторе? Дмитрий Юрьевич ставит 620-625-630. Где-то около того, все зависит от типа мотора. В мануале данные немного другие. Но сейчас это не суть – не должно быть 20 милливольт при открытии дроссельной заслонки! А о чем это может говорить?

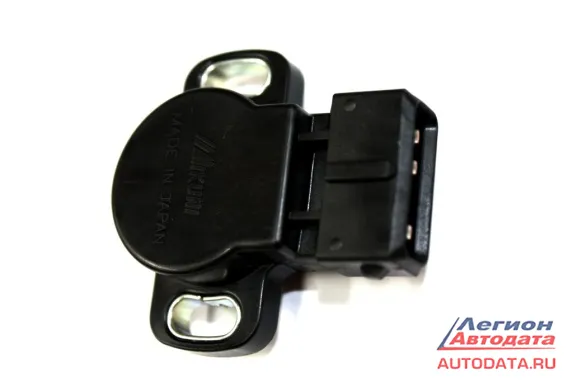

Пока вы думаете над вопросом — немного теории. Рассмотрим устройство и принцип работы датчика положения дроссельной заслонки (поясняю для тех кто не знает, ведь это могут читать не только автодиагносты J). Итак, Датчик Положения Дросельной Заслонки (ДПДЗ) или Throttle Position Sensor (TPS), представляет собой трех-выводной переменный резистор (потенциометр).

Основные его компоненты, это изолированная подложка с нанесенным на неё резистивным слоем и ползунок. Резистивный слой в этом датчике изготавливается из углерода и имеет выводы в начале и в конце.
Ползунок передвигается по этому слою, имея с ним электрический контакт. В процессе движения ползунка от одного положения до другого, изменяется сопротивление между ним и крайними выводами датчика. Этот датчик устанавливается сбоку дроссельного патрубка, на оси дроссельной заслонки.

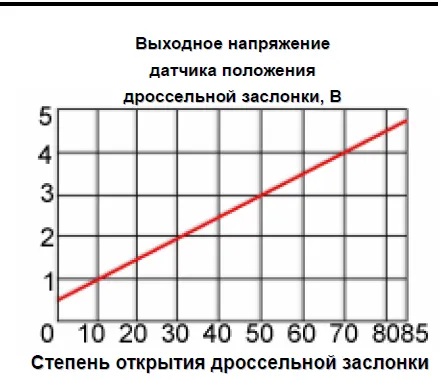

На один из выводов TPS подается стабилизированное напряжение питания 5 вольт с Блока Управления Двигателем, другой вывод соединен с минусовым потенциалом — «массой». Со среднего контакта (ползунка) снимается выходной сигнал для блока управления двигателем в виде изменяемого напряжения, на основании которого блок управления двигателем отслеживает на какой угол открыта дроссельная заслонка.

Со временем, при длительной эксплуатации, резистивный слой датчика истирается, что приводит к неверному определению положения дроссельной заслонки БУД, что и происходило на данном автомобиле.

Ну сами посудите, машине уже 6 лет, а это тот срок, когда заводская гарантия прекращает действовать. Да даже пусть бы она действовала, но «старость есть старость»? Всё приходит в негодность и сваливается в неисправность с течением времени. Да и Производителю невыгодно делать «вечные» автомобили. В Интернете даже есть и расписана такая теория, кому интересно – найдете, а сейчас вернемся к нашему датчику положения дроссельной заслонки.
«Интернет – это великий кладезь знаний»,- так говорят. Но тут же добавляют: «И великая помойка». Нельзя не согласиться. Потому что стоит пройтись поиском по сети, так тут же вылазят сайты с «надежными рекомендациями как починить TPS». Способов и вариантов уйма! Одни предлагают «нанести немного клея и потереть резистивный слой карандашом». Другие уходят в глубину вопроса и предлагают использовать магнитотрон. Третьи что-то еще предлагают – подобное, не менее изощренное.

Да, согласен: «Попытка не пытка». Но при условии, что вы живете в прошлом веке и живете на Новой Земле, где кроме собственного упорства и Интернета ничего нет — вот там и поизгаляться можно.
А сейчас? Стоит ли и надо ли? В окно выгляни – тьма магазинов. И в Интернете уйма предложений с «доставкой на дом».

И клиент, посоветовавшись со мной, принял правильное решение: «Заказать новый датчик положения дроссельной заслонки». А почему нет: ездить на своей машине он собирается долго и хочет быть уверенным в ее исправности.

Ну а я по итогам этого ремонта, сделал вот какие выводы:
1. Скорее всего, на этом ремонте я споткнулся о «чувство собственной значимости и непогрешимости». Многие автомобильные диагносты, наверное, когда-то сталкиваются с подобным: знаешь уже многое, всё, кажется, уже изучено и диагноз неисправности ставится влёт и непогрешимо. А не надо иметь такое чувство. Надо иметь чувство равновесия: «Знаешь много? Это хорошо. Только помни, что всё знать невозможно, быть «техническим гением» при уровне развития современной автомобильной техники – невозможно. Просто учись и развивайся».
2. В 21 веке не надо ничего придумывать и искать нетрадиционные способы ремонта – купить новый сенсор, датчик и тому подобное намного дешевле и голова потом не болит.
3. Надо продолжать учиться, впитывать «истории ремонта» и не идти на поводу своей непогрешимости – это тебе только кажется, что ты «непогрешимый технический гений» …

Кудрявцев Михаил Евгеньевич
© Легион-Автодата
(ник на форуме — AVTEL)
автосервис «ВТС»
Москва, ул.Суздальская, д.9
+7 (916) 626-71-98
mmctuning.ru
Союз автомобильных диагностов

Митсубиси Лансер 9. Неисправности топливного насоса (не качает бензин)

Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.
Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:
плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;
С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:
автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;
Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.
Не качает бензонасос: причины и диагностика

Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.
Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.

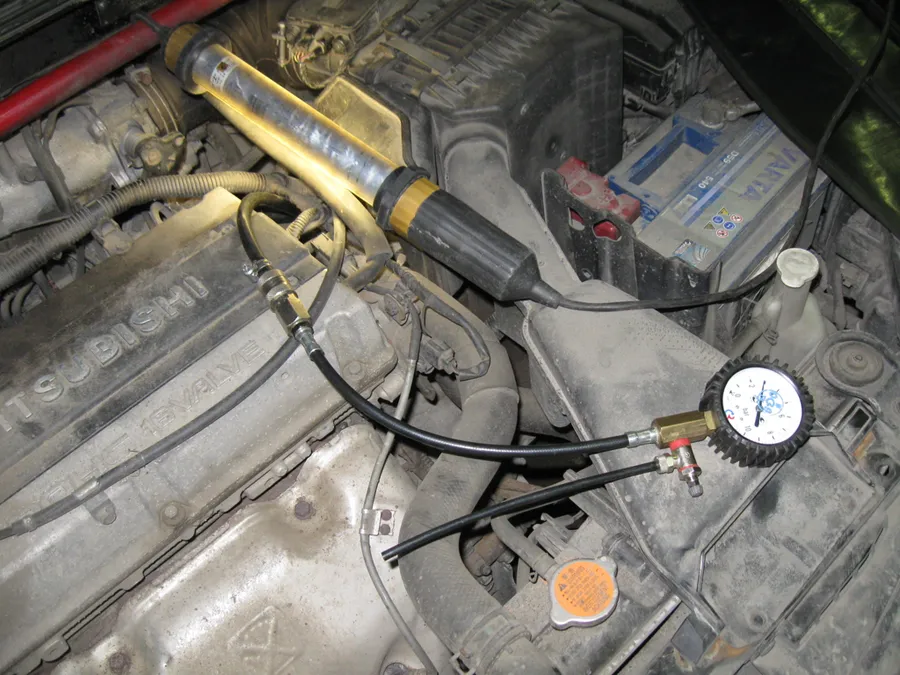

Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:
неисправность регулятора давления топлива в рампе;
поломку бензонасоса или заметное снижение его производительности по причине износа;
сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);
Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.

Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.

Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.
Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом
звук работы насоса можно попросту не услышать.
Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:
-выход из строя предохранителя бензонасоса;
-поломка реле бензонасоса;
-проблемы с «массой» бензонасоса;
-неисправность электромоторчика бензонасоса;
-окисление или залом контактов и клемм бензонасоса;
-неисправен сам бензонасос;

Проводка к бензонасосу

На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.
Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.
Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.
Электромоторчик бензонасоса

Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.
Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.
Чтобы поверить мотор бензонасоса, понадобится закрепить провода контрольной лампы на зачищенную и исправную клемму электромотора, после чего следует включить зажигание. Загорание лампочки укажет на то, что моторчик бензонасоса не работает.

Контакт массы топливного насоса

На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.
Реле бензонасоса

Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.
В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.
Предохранитель бензонасоса

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.
Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Проверка давления топлива в системе питания Mitsubishi Lancer 9

При недостаточном давлении топлива возможны:

— неустойчивая работа двигателя;

— остановка двигателя на холостом ходу;

— повышенная или пониженная частота вращения коленчатого вала на холостом ходу;

— недостаточная приемистость автомобиля (двигатель не развивает полной мощности);

— рывки и провалы в работе двигателя при движении автомобиля.

Для начала рекомендуем проверить надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки).

Проверка давления топлива в системе питания возможна только при наличии манометра со шлангом для подключения к топливной магистрали.

1. Включите зажигание и прислушайтесь: в течение нескольких секунд вы должны услышать звук работы топливного насоса. Если его не слышно, проверьте электрическую цепь питания электробензонасоса.

Имейте в виду, что электробензонасос не включается, если в системе топливоподачи есть давление. Иными словами, если вы предварительно уже включали зажигание и пытались пустить двигатель, то исправный электробензонасос уже должен был создать давление в системе и его невключение в данном случае не является неисправностью.

2. Для проверки давления топлива снимите подушку заднего сиденья (см. «Снятие и установка заднего сиденья»).

3. . и снимите крышку люка над топливным баком (см. «Снижение давления в системе питания»).

4. Снизьте давление в системе питания (см. «Снижение давления в системе питания»).

5. Подключите манометр с пределом измерения не менее 5 кгс/см 2 в разрыв трубопровода от топливного насоса к топливной магистрали, подсоедините к топливному насосу колодку жгута проводов, отсоединенную при снижении давления, и пустите двигатель. При работающем на холостом ходу двигателе давление в трубопроводе должно быть не менее 2,65 кгс/см 2 .

Возможны следующие причины снижения давления:

— неисправен регулятор давления топлива;

— засорены топливные фильтры 1 и 3 или неисправен электробензонасос 2.

Источник

Все датчики инжектора Mitsubishi Lancer 9

Вступление

Автомобиль Митусубиси Лансер 9 довольно надежный и комфортный, именно за эти качества его так сильно полюбили в странах СНГ. Но каким бы не был надежным автомобиль, поломки в нем всегда случаются, довольно часто на автомобилях с большим пробегом и старым годом выпуска выходят из строя датчики системы управления двигателем. Девятое поколение Лансер, эти проблемы не обошли стороной. Так как в этом авто используется инжекторный двигатель, оснащающийся большим количеством различных датчиков и зависящий от их работы, поломка какого-либо из этих датчиков приводит к неправильной работе всей силовой установки автомобиля.

В данной статье речь пойдет о датчиках системы управления двигателем автомобиля Mitsubishi Lancer 9, а именно рассказывается о назначении, расположении и признаках неисправности каждого датчика. Данное описание поможет определить поломку какой-либо из деталей без применения компьютерной диагностики.

Блок управления двигателем

Для управления двигателем автомобиля используется специальный электронный блок двигателя (ЭБУ). Это деталь, состоящая из множества радиодеталей, которые предназначены для обработки показаний с датчиков ДВС. Вся система датчиков собрана в один узел, который обрабатывает показания и корректирует работы всего автомобиля в целом. Данный блок довольно дорогой элемент и выход его из строя встает владельцу автомобиля в «хорошую копеечку».

Расположение

Блок управления двигателем расположен за вещевым ящиком внутри салона автомобиля. Добраться к нему можно сняв ящик бардачка, после чего к ЭБУ открывается свободный доступ, позволяющий проводить его демонтаж или проверку.

Признаки неисправности:

Когда блок управления двигателем выходит из строя, ДВС попросту не запустится, но такая проблема возникает крайне редко. Чаще всего в блоке перегорают какие-либо из радиодеталей, диоды, ключи и т.п. детали, отвечающие за работу конкретного элемента в автомобиле. Например, при перегорании ключа управления катушкой зажигания, перестанет работа катушка.

Датчик кислорода

В Лансер IX устанавливается два датчика кислорода, каждый из которых выполняет свои функции. Один датчик диагностирующий, а другой управляющий, каждый из них работает с выхлопными газами автомобиля. Датчики служат для определения концентрации углекислого газа в отработанных газах двигателя автомобиля. Необходимость использования лямбда зондов появилась с появлением ЕВРО-стандартов (ЕВРО-2 — ЕВРО-5).

Расположение

Оба датчика находятся в одном месте на выпускной трубе, но вот только один датчик (управляющий) находится перед катализатором, а второй (диагностирующий) после катализатора. Вкручиваются они в выпускной коллектор через резьбовое соединение, а их демонтаж довольно часто затрудняется повышенной коррозией из-за воздействия высоких температур.

Признаки неисправности:

• Повышенный расход топлива;
• Потеря мощности двигателя;
• Нестабильная работа двигателя.

Датчик абсолютного давления и температуры воздуха

Датчик абсолютного давления на Лансер девятого поколения совмещен в единое целое с датчиком температуры всасываемого воздуха. Назначение этой детали, контроль разряжение воздуха во впускном коллекторе и определение температуры всасываемого воздуха. Это необходимо для правильного составления топливной смеси. Неисправность датчика значительно влияет на работу ДВС.

Расположение

Датчик абсолютного давления располагается на впускном воздушном тракте и фиксируется к нему через два болта. Чтобы через датчик не проходил подсос воздуха, на него устанавливается специальное уплотнительное кольцо, позволяющее сохранить герметичность системы.

Признаки неисправности:

• Значительное увеличение расхода топлива;
• Снижение мощности двигателя;
• Вибрации при работе ДВС.

Датчик распредвала

Датчик положения распределительного вала (ДПРВ) необходим для обеспечения фазированного впрыска топлива, а не, как обычно, попарного. Многие автомобили изначально осуществляли попарный впрыск топлива в цилиндры, но это было не экономично и не позволяло раскрыть весь потенциал мотора. ДПРВ позволил осуществить фазированный впрыск топлива, то есть топлива поступает в тот цилиндр, в котором происходит так сжатия. Датчик довольно простой и напоминает работы датчика коленвала, только его поломка не вызовет серьезных последствий в работе ДВС.

Расположение

Находится датчик положения распродавала, на головке блока цилиндров, а именно на задней ее части с торца. Он считывает показания с впускного распредвала, на оси которого имеются специальные насечки. Крепится датчик с помощью одного болта, а для герметизации системы используется уплотнительное кольцо.

Признаки неисправности:

• Потеря мощности двигателя;
• Снижение динамики автомобиля;
• Небольшое увеличение расхода топлива.

Датчик положения коленчатого вала

Датчик коленвала является одним из самых важнейших датчиков в системе управления двигателем, именно он определяет, в каком положении сейчас находятся поршня двигателя и куда именно необходимо подавать искру и топливо. Датчик работает по принципу электромагнитной индукции и считывает показания со шкива коленчатого вала. Поломка датчика вызывает полную остановку мотора без возможности его запустить.

Расположение

Находится датчик положения коленчатого вала вблизи шестерни коленчатого вала и крепиться к корпусу масляного насоса, а чтобы получить доступ к датчику, необходимо снять крышку ремня ГРМ.

Признаки неисправности:

• Отсутствует искра на свече;
• Двигатель не запускается;
• Двигатель самопроизвольно останавливается;
• Не работает какой-либо из цилиндров.

Датчик температуры охлаждающей жидкости

Для определения температуры жидкости охлаждения используется специальный датчик (ДТОЖ). Он работает по прицепу изменения сопротивления в зависимости от температуры, то есть он является обычным терморезистором. Датчик довольно надежен и крайне редко выходит из строя, а в его функции входит определение температуры жидкости охлаждения, включение вентилятор охлаждения и корректировка топливной смеси во время прогрева двигателя автомобиля.

Расположение

Датчик температуры охлаждающей жидкости установлен в корпусе головки блока цилиндров, а именно вкручивается в рубашку охлаждения двигателя. Датчик имеет специальное медное уплотнительное кольцо.

Признаки неисправности:

• Увеличение расхода топлива;
• Сложный запуск ДВС на холодную;
• Не работает вентилятор охлаждения;
• Неправильные показания на приборной панели.

Датчик положения дроссельной заслонки

На Лансер девятого поколения устанавливается механическая дроссельная заслонка, а для контроля ее положения необходимо наличие специального датчика (ДПДЗ). Он необходим, для определения ЭБУ на сколько открыт дроссель и сколько воздуха поступает в двигатель. Сам датчик похож на резистор, внутри него имеются резистивные дорожки, когда дроссель открывается, бегунок внутри датчика скользит по этим дорожкам, изменяя сопротивление выходного сигнала.

Расположение

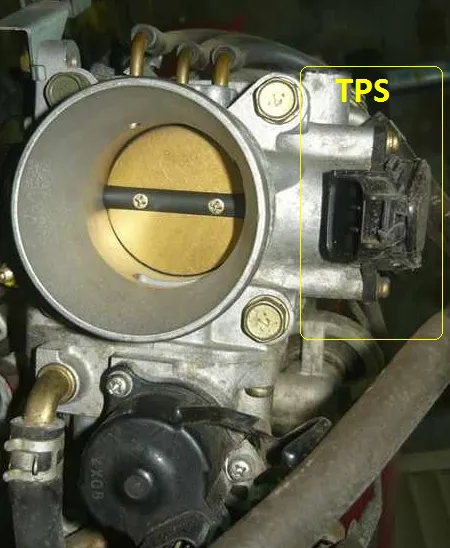

Находится датчик положения дроссельной заслонки на корпусе дроссельного узла и устанавливается на одной оси с дроссельной заслонкой, поворот которой так же поворачивает и бегунок датчика. Крепиться двумя болтами к корпусу дроссельного узла.

Признаки неисправности:

• Скачки оборотов двигателя на холостом ходу;
• Нестабильная работа двигателя;
• Потеря динамики;
• Снижение мощности ДВС.

Датчик детонации

В современных автомобилях угол зажигания выставляется автоматически, но если его не корректировать, то заправившись топливом низкого качества, двигатель попросту не сможет нормально работать из-за крупных детонаций. Для снижения подобных детонаций и внесении изменений в УОЗ, применяется специальный датчик детонации, который улавливает любые стуки в двигателе и посылает сигнал на ЭБУ для изменения угла опережения зажигания.

Расположение

Находится датчик на стенке блока цилиндров ближе к 4-ому цилиндру (справа). Вкручивается датчик в блок через резьбовое соединение.

Признаки неисправности:

• Черный дым из трубы;
• Детонации двигателя;
• Увеличение расхода.

Датчик скорости

Для работы спидометра автомобиля необходимы показания о вращении колес авто. Для обеспечения работы спидометра применяется датчик скорости автомобиля, который считывает показания с вращения валов коробки переключения передач, передает полученные показания на ЭБУ, а тот в свою очередь выводит данные приборную панель автомобиля.

Расположение

Находится датчик скорости на верхней части коробки переключения передач и крепиться к ней с помощью одного болта.

Признаки неисправности:

• Не работает спидометр;
• Не работает одометр.

Источник

Система питания двигателя Mitsubishi Lancer 9

— система подачи топлива, включающая в себя топливный бак, модуль электрического топливного насоса, трубопроводы, шланги, топливную рампу с форсунками и регулятором давления топлива;

— система воздухоподачи, в которую входят воздушный фильтр, воздухоподводящий рукав, дроссельный узел;

— система улавливания паров топлива, состоящая из адсорбера, клапана продувки адсорбера и соединительных трубопроводов.

Функциональное назначение системы подачи топлива — обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем, непрерывно

контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.

Особенностью системы впрыска автомобиля Mitsubishi Lancer является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию отдатчика фазы). Контроллер включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако в режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

Основным датчиком для системы впрыска топлива является датчик концентрации кислорода в отработавших газах (лямбда-зонд). Он установлен в выпускном коллекторе двигателя, объединенном с нейтрализатором отработавших газов (катколлектор), и совместно с блоком управления двигателем и форсунками образует контур управления составом топливовоздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (топливо : воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Поскольку датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым. Особенностью системы управления двигателем автомобиля Mitsubishi Lancer является наличие, помимо управляющего датчика, второго, диагностического, датчика концентрации кислорода, установленного на входе в дополнительный нейтрализатор. По составу газов, прошедших через катколлектор, он определяет эффективность работы системы управления двигателем. Если блок управления по информации, полученной от диагностического датчика концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, он включает в комбинации приборов сигнальную лампу неисправности двигателя и заносит в память код ошибки для последующей диагностики.

Топливный бак сварной, штампованный, установлен под полом кузова в его задней части и закреплен болтом и четырьмя гайками. Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером системы улавливания паров топлива. На топливном баке находится защитный экран. Во фланцевое отверстие в верхней части бака устанавливают электрический топливный насос, в другое такое же отверстие в верхней части — датчик указателя уровня топлива, а в левой части выполнены патрубки для присоединения наливной трубы и шланга вентиляции. Из насоса, включающего в себя топливные фильтры грубой и тонкой очистки, топливо подается в топливную рампу, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу. Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.

Топливопроводы системы питания комбинированные в виде соединенных между собой стальных трубопроводов и резиновых шлангов.

Топливный насос погружного типа, с электроприводом, роторного типа, с фильтрами грубой и тонкой очистки топлива. Насос обеспечивает подачу топлива и установлен в топливном баке, что снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Он обеспечивает подачу топлива из бака через топливную магистраль в топливную рампу под давлением около 300 кПа (примерно 265 кПа в режиме холостого хода).

Топливный фильтр тонкой очистки — полнопоточный, установлен в корпусе модуля топливного насоса. При засорении фильтра необходимо заменять корпус в сборе с фильтром, так как узел выполнен неразборным.

Топливная рампа, представляющая собой пустотелую трубчатую деталь с отверстиями

для установки форсунок, регулятора давления топлива и наконечника топливопровода высокого давления, служит для подачи топлива к форсункам и закреплена на впускной трубе. Форсунки, регулятор давления и наконечник топливопровода уплотнены в гнездах резиновыми кольцами. Рампа с форсунками в сборе вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.

Форсунки своими распылителями входят в отверстия впускной трубы. В них форсунки уплотнены резиновыми кольцами. Форсунка предназначена для дозированного впрыска топлива в цилиндры двигателя и представляет собой высокоточный электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя, через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.

Регулятор давления топлива, установленный на топливной рампе, поддерживает постоянное давление топлива в центральном канале рампы на всех режимах работы двигателя. Регулирование давления топлива, подаваемого в форсунки, основано на принципе слежения за значением перепада давления в рампе и впускной трубе, которое при любых условиях должно составлять не менее 265 кПа (2,65 кгс/см 2 ). Подача электрического топливного насоса больше, чем это необходимо для обеспечения работоспособности системы. Поэтому при работе двигателя с помощью регулятора давления часть топлива постоянно сливается через обратный трубопровод в топливный бак. В зависимости от разрежения во впускной трубе регулятор давления уменьшает или увеличивает слив излишнего топлива, поддерживая постоянное давление в рампе.

Регулятор давления представляет собой замкнутую полость, разделенную диафрагмой на вакуумную и топливную камеры.

Вакуумная камера сообщается через вакуумный шланг с впускной трубой двигателя, топливная — через канал в корпусе регулятора с полостью топливной рампы. Во время работы двигателя под действием пружины клапан регулятора закрыт, если перепад давления во впускной трубе и топливной рампе не более 0,27 МПа. Обратного слива топлива нет — давление в топливопроводе начинает повышаться. При перепаде давления свыше 265 кПа (2,65 кгс/см 2 ) диафрагма регулятора прогибается и между клапаном и его седлом образуется зазор, через который в другой канал регулятора, соединенный со сливным трубопроводом, сливается излишнее топливо — давление снижается. При увеличении нагрузки двигателя, работающего при большом открытии дроссельной заслонки, расход топлива увеличивается и давление в топливной рампе падает. Одновременно с этим уменьшается разрежение во впускной трубе. Пружина прижимает клапан регулятора давления к седлу, слив топлива в топливный бак прекращается — давление повышается. Эти процессы повторяются непрерывно, в результате чего в топливной рампе поддерживается постоянное давление.

Воздушный фильтр установлен в левой части моторного отсека на специальном кронштейне. Фильтрующий элемент бумажный, плоский, с большой площадью фильтрующей поверхности. Фильтр соединен резиновым гофрированным воздухоподводящим рукавом с дроссельным узлом. Во входное отверстие фильтра вставлен пластмассовый воздуховод, закрепленный на верхней поперечине рамки радиатора. За одно целое с воздуховодом выполнен глушитель шума впуска 2 первой ступени. К боковой поверхности корпуса воздушного фильтра присоединен глушитель шума впуска 1 второй ступени.

Дроссельный узел, представляющий собой простейшее регулирующее устройство, служит для изменения количества основного

воздуха, подаваемого во впускную систему двигателя. Он установлен на входном фланце впускной трубы и закреплен болтами. На входной патрубок дроссельного узла надет формованный резиновый рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.

В воздушном фильтре нет устройства сезонной регулировки, поэтому дроссельный узел оборудован системой подогрева, предотвращающей обледенение дроссельной заслонки в холодное время года и соединенной с системой охлаждения двигателя шлангами.

В состав дроссельного узла входят датчик положения дроссельной заслонки и регулятор холостого хода.

Регулятор холостого хода регулирует частоту вращения коленчатого вала в режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам блока управления двигателем.

Блок управления двигателем, обработав сигналы отдатчиков, определяет необходимость открытия клапана регулятора и передает импульсы на вывод обмотки статора регулятора. При каждом управляющем импульсе ротор поворачивается на определенный угол, перемещая с помощью ходового винта клапан регулятора относительно седла. Во впускную трубу через каналы в дроссельном узле поступает дополнительный воздух. Определяя разрежение во впускной трубе двигателя, блок управления стремится поддерживать его на заданном уровне, периодически открывая и закрывая клапан регулятора холостого хода, обеспечивая тем самым подачу постоянного количества дополнительного воздуха для поддержания постоянной частоты вращения коленчатого вала в режиме холостого хода. Изменяя величину открытия и закрытия клапана регулятора, блок управления компенсирует значительное увеличение или уменьшение количества подаваемого воздуха, вызванное его подсосом через негерметичную впускную систему или, напротив, засорением воздушного фильтра.

Включение дополнительных агрегатов вызывает увеличение нагрузки двигателя, сопровождающееся снижением частоты вращения коленчатого вала в режиме холостого хода и изменением разрежения во впускной трубе, что также компенсируется блоком управления с помощью регулятора.

Система улавливания паров топлива

предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.

В системе применен метод поглощения паров угольным адсорбером. Он установлен в задней левой части моторного отсека и соединен трубопроводами с топливным баком и клапаном продувки.

В моторном отсеке на впускной трубе расположен электромагнитный клапан продувки адсорбера, которым по сигналам блока управления двигателем переключаются режимы работы системы.

Пары топлива из топливного бака постоянно отводятся по трубопроводу и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из диффузора дроссельного узла в полость адсорбера при открывании клапана продувки. Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.

Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

Источник

Здравствуйте.

Лансер 9 04г. 4G18.Ручка.

Заводится нормально. Холостые держит, всё ровно. При включении передачи не едет и начинает глохнуть. На педаль не реагирует. На нейтралке если давать газу, тоже начинает глохнуть, но не всегда. Сканер выдал ошибку p0170. Менял свечи, ВВ провода, топливный фильтр.

Посоветуйте, что ещё глянуть.

Спасибо.

Изменено 26 октября, 2015 пользователем father78rus
