Газовые котлы Вайлант атмо (и Вайлант турбо) оснащены информационной диалоговой системой (DIA система). Благодаря этой системе Вы можете изменять значения рабочих параметров котла в режиме диагностики, а так же контролировать текущее состояние отопительной установки.

DIA-система котлов atmoTEC и turboTEC (pro / plus) позволяют отображать на дисплее сообщения с кодами:

  • коды диагностики («D. ..»)
  • коды состояний («S. ..»)
  • коды ошибок («F. ..»)
  • коды программ наладки («P. ..»)

Коды ошибок Vaillant

Ошибки котлов Vaillant можно разделить на две группы. Первые носят временный характер и чаще вего вызваны временным сбоем (например, скачком напряжения или кратковременным отсутствием топлива). Чаще всего достаточно сбросить ошибку и перезапустить котел. Подробнее о сбросе ошибок Vaillant мы писали в стате «Как сбросить ошибку Vaillant«.

Второй тип более серьезен, они говорят о реально существующей неисправности одного или нескольких узлов отопительного аппарата и блокируют работу котла до устранения проблемы.

Описание значений, расшифровки кодов ошибок Vaillant, а так же рекомендации по их устранению Вы найдете в таблице ниже.

Код ошибки

Значение и возможные причины

F00 Обрыв провода датчика температуры теплоносителя в подающей линии
При возникновении сообщения об ошибке F.00, вероятнее всего проблема в работе котла связана с неисправностью датчика температуры NTC, контактного кабеля или штекера, датчика. Для точного определения причины поломки потребуется дополнительная диагностика, и, скорее всего, замена датчика NTC.
F01
Обрыв провода датчика температуры теплоносителя в обратной линии
Сообщение о сбое F.01 может появится, если поломка газового котла связана с датчиком NTC, который контролирует температурный режим теплоносителя обратной линии. Причина может быть в нарушении контакта кабеля или неправильно вставленном штекере. В том случае, если датчик вышел из строя он подлежит замене на новый.
F02
Обрыв цепи датчика на выходе ГВС

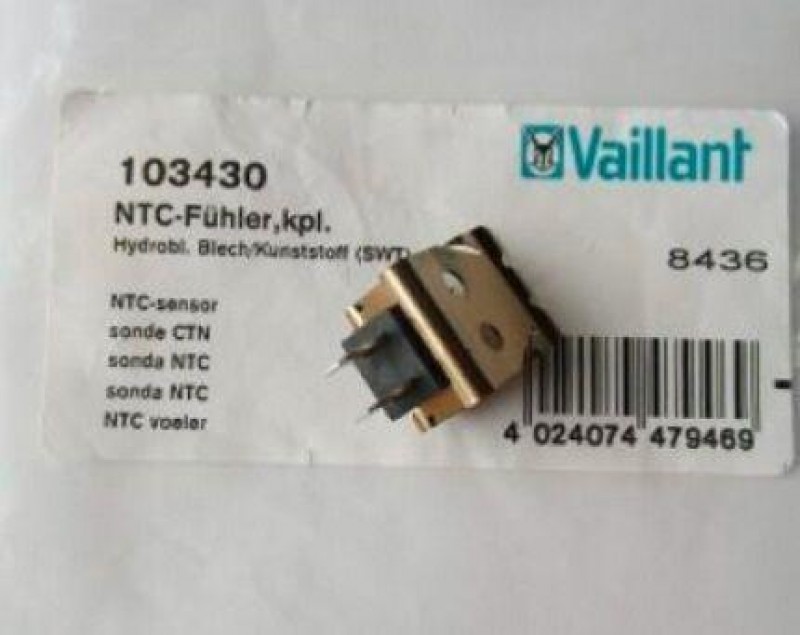

Код ошибки F.02 сообщает о неисправности датчика NTC. Необходимо провести предварительную диагностику, это позволит найти конкретную причину сбоя – на кабельной линии мог произойти разрыв контактов. Если ошибка появилась после замены, то, вероятнее всего, штекер датчика NTC был неправильно подключен. Так же возможен выход датчика из строя, в этом случае потребуется его замена.
F03
Обрыв цепи датчика температуры накопителя
Появление ошибки F.03 связано с нарушением работоспособности датчика температуры NTC. Требуется проверить контакты кабеля, наличие разрывов и исправность штекера. Для выявления причины неисправность и ее устранения может потребоваться дополнительная диагностика.
F04 Обрыв цепи датчика температуры обратной линии
Код неисправности Vaillant F.04 сообщает об обрыве на цепи датчика NTC, установленного на обратной линии. Чаще всего причной является нарушение целостности кабеля, неправильно вставленный штекер датчика или выход из строя непосредственно самого датчика температуры NTC.
F05
Обрыв цепи внешнего датчика отходящих газов
Применим только для котлов Vaillant atmoTEC (pro/plus). Сообщение F.05 возникает в тех случаях, когда система управления котлом выявила обрыв на цепи внешнего датчика контроля тяги. Проведя предварительную диагностику, можно выявить действительно ли причиной стал обрыв, либо же непосредственно сам датчик отходящих газов вышел из строя.
F06
Обрыв цепи внутреннего датчика отходящих газов
Появление ошибки F.06 возможно если произошел обрыв на цепи внешнего датчика отходящих газов. Вероятно, неисправен сам датчик, контролирующий тягу, в этом случае потребуется его замена на новый) или сбой связан с неисправностью на кабельной линии или в штекерном соединении.
F10
Короткое замыкание датчика температуры теплоносителя в подающей линии
Ошибка F.10 возникает, при нарушении работоспособности датчика, контролирующего температуру на подающей линии. Могло произойти короткое замыкание или превышение температурного режима (более чем 130 С). Необходимо проверить нет ли разрывов кабельной линии, корректность штекерного подключения, а также исправность самого датчика. При его неисправности проводится замена на новый датчик.
F11
Короткое замыкание датчика температуры теплоносителя в обратной линии
Ошибка F.11 может появиться, если на датчике температуры теплоносителя на обратной линии произошло короткое замыкание, температура поднялась выше максимально допустимой — 130 градусов. Предварительно продиагностировав неисправность, нужно установить что именно послужило причиной сбоя — обрыв кабеля, некорректность подключения штекера или неисправность датчика NTC.
F12
Короткое замыкание датчика на выходе горячей воды
Код F.12 может возникнуть при превышении температурного режима, вследствие чего произошло короткое замыкание, которое повлекло неисправность датчика температуры накопителя NTC. Для точного определения причины (кабель, штекер, корпус или сам датчик температуры) необходима дополнительная диагностика. Чаще всего ошибка устраняется заменой NTC.
F13
Короткое замыкание датчика температуры накопителя
Применим для моделей Vaillant PLUS. Возникновение ошибки F.13 связано с неисправностью датчика NTC, работающего на функцию «горячий старт». Причиной может послужить короткое замыкание в жгуте проводов, кабеле, корпусе или выход NTC-датчика из строя.
F14 Ошибка NTC-датчика температуры обратной линии
Код неисправности F.14 может возникнуть из-за короткого замыкания NTC-датчика на обратной линии (из-за превышения предельной температуры 130 С). Причиной может стать нарушение целостности проводов, неправильного подключения штекера или выход датчика из строя.
F15
Короткое замыкание внешнего датчика отходящих газов
Применим только для котлов Vaillant atmoTEC (pro/plus). Возникновение ошибки F.15 связано с внешним датчиком отходящих газов. Диагностика позволит найти неисправность — разрыв кабельного соединения, неправильного подключения штекера или необходимость замены неисправного датчика тяги на новый.
F16
Короткое замыкание внутреннего датчика отходящих газов
Применим только для котлов Vaillant atmoTEC (pro/plus). Сбой F.16 связан с выходом из строя внутреннего датчика контроля тяги. В ходе диагностики необходимо установить наличия разрывов в кабеле, корректности подключения датчика. Чаще всего ошибка вызвана неисправностью датчика отработанных газов, который следует заменить на новый.
F20
Сработало защитное отключение котла (предохранительный ограничитель температуры)
Код ошибки F.20 возникает при срабатывании ограничителя температуры. Необходимо проверить следующее:
— удостовериться в работоспособности NTC датчиков на обратной и подающей линии;
— проверить целостность кабеля и штекера розжига;
— проверить исправность электрода розжига.

Подробнее об ошибке F.20 читайте в этой статье.

F22
Сработало защитное отключение котла (недостаток воды)
Ошибка F.22 возникает при «сухом горении», т.е. при нехватке воды в котле (давление воды ниже 0,4 бар). Следует убедиться в отсутствии обрывов кабелей насоса и датчика давления, а так же их исправности.
F23
Сработало защитное отключение котла (высокий перепад температур)
Ошибка F23 возникает, когда системой обнаружена нехватка воды и/или большой перепад температур между NTC-датчиками подающей и обратной линии. Причиной может стать пониженная мощность насоса или его блокировка, завоздушивание (наличие воздуха) системы. Сообщение о сбое F.23 так же может появиться, если перепутаны местами датчики NTC обратной и подающей линии.
F24
Сработало защитное отключение котла (слишком быстрое нарастание температуры)
Ошибка котла Vaillant F.24 говорит о нехватке воды в котле и слишком быстром нарастании температуры. Для выявления причины необходима диагностика, это может быть блокировка насоса, недостаточная производительность насоса, завоздушивание или слишком низкое давление в системе.
F25 Сработало защитное отключение котла (слишком высокая температура отходящих газов)
При обнаружении системой управления котла повышенной температуры отработанных газов, выдается сообщение об ошибке F.25. В этом случае работа газового котла аварийно блокируется. Причиной может послужить сработавший ограничитель температуры отходящих газов (STB) или обрыв в кабеле.
F26

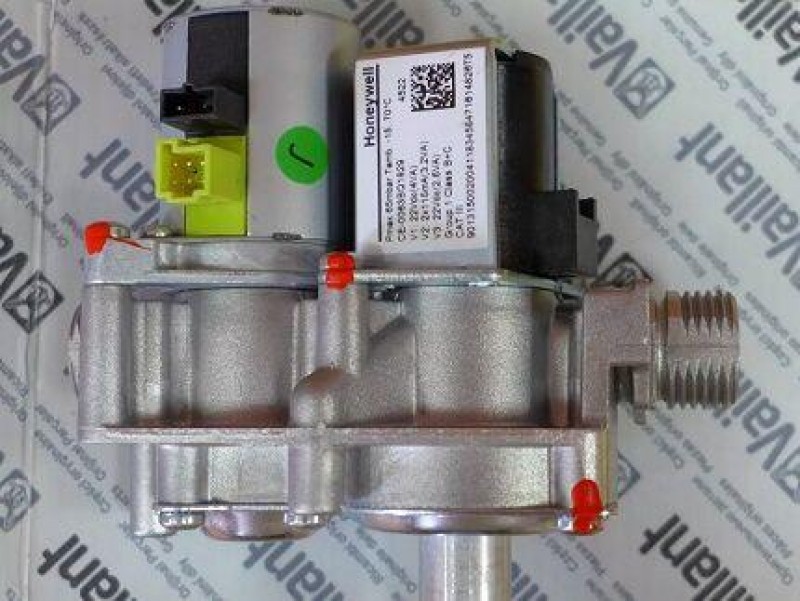

Сработало защитное отключение котла (не работает газовый клапан)
Ошибка F.26 связана с недостаточным током шагового двигателя газовой арматуры (газового клапана). Причиной могло стать:
— неправильное подключение серводвигателя газового клапана;
— некорректным подключением разъема к плате управления котла;
— обрывом в жгуте проводов
— неисправность электроники котла.
F27
Сработало защитное отключение котла (симуляция пламени)
Ошибка F.27 говорит о том, что в блок управления котла Вайлант поступил сигнал о присутствии тока ионизации (пламени), при этом газовый клапан закрыт. Следует убедиться в исправности электромагнитного газового клапана и блока розжига.
F28
Неуспешная попытка розжига (сбой при запуске)
Довольно распространенная ошибка Vaillant F.28. При ее появлении котел не включается, попытки розжига неудачные. Для того, чтобы выяснить причину неисправности необходимо провести тщательную диагностику, т.к. она может быть вызвана целям рядом причин:
— неполадки на линии подачи газа, требуется удостовериться в исправной работе газового счетчика и реле давления газа, проверить подключение газового котла с газопроводу;
— наличие воздуха в газе;
— слишком низкое давление подачи газа;
— неисправность газовой арматуры;
— сбились настройки подачи газа;

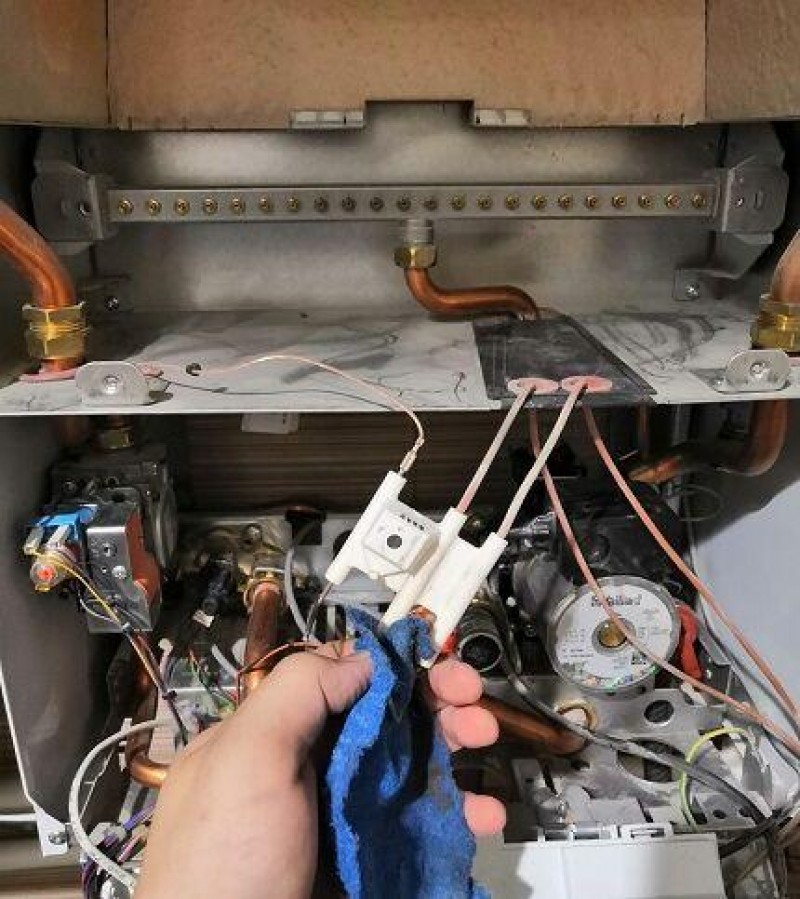

— неисправность розжига, необходимо проверить трансформатор розжига, кабели и штекеры подключений;
— прерывистый ток ионизации, требуется проверить исправность электрода ионизации и его подключение;
— неисправность электроники котла.
Неисправность F.28 — серьезная проблема, которую в большинстве случаев не удастся устранить своими руками. Рекомендуем обратиться в сервисный центр.

Более подробная информация об ошибке F.28 представлена в данной статье.

F29
Неуспешная повторная попытка розжига (сбой при эксплуатации)
Код F.29 возникает если пламя гаснет во время работы котла, при этом все последующие попытки розжига неуспешны. Обычно возникает при перебоях в подаче газа, если ошибка продолжает отображаться после сброса, то требуется проверить исправность трансформатора розжига. Так же следует проверить заземление котла, оно могло быть выполнено некорректно.
F32 Ошибка работы вентилятора
На моделях котлов Vaillant atmoTEC / turboTEC данный код не используется. В конденсационных котлах Vaillant говорит о некорректной работе вентилятора.
F33
Ошибка реле потока воздуха
Применим только для котлов Vaillant turboTEC (pro/plus). Код ошибки F.33 сообщает, что при отключении вентилятора, реле давления не размыкает контакт (при правильной работе котла контакт размыкается через 30 минут). Проблема решается заменой реле газо-воздушного тракта.

Более подробно об ошибке F.33 читайте в данной статье.

F36
Распознан выход отходящих газов
Ошибка F.36 означает обнаружение вывода отработанных газов в помещение. Котел выполняет три попытки пуска, после чего уходит в сбой. Необходимо удостовериться в работоспособности датчика отходящих газов и целостность отвода продуктов сгорания.
F42
Короткое замыкание кодирующего сопротивления
Код ошибки F.42 часто возникает вместе с F.70 и означает, что на кодирующем резисторе (в жгуте проводов на теплообменнике) возникло короткое замыкание или обрыв.
F49
Ошибка шины eBUS
Код F.49 сообщает о коротком замыкании или перегрузке на шине передачи данных eBUS. Так же возможно наличие на шине двух источников напряжения с разной полярностью. Если после сброса ошибки, код неисправности продолжает отображаться, необходимо обратиться в сервисную службу.
F61
Ошибка управления газовой арматурой
Ошибка F.61 сигнализирует о невозможности блока управления контролировать работу газового клапана. Необходимо провести диагностику и убедиться в отсутствии повреждений и замыканий на кабеле газовой арматуры, ее исправности. Если газовый клапан работоспособен, значит проблема в электронной плате управления котлом и требуется обратиться в сервисный центр. Обратите внимание, кампания Vaillant запрещает ремонт электронных плат и, при ее неисправности, рекомендует производить замену на новую оригинальную запчасть.
F62
Ошибка газовой арматуры — распознана задержка отключения
Код ошибки F.62 говорит о том, что плата управления котла распознала задержку выключения газовой арматуры. Это может возникнуть по причине задержки затухания сигнала пламени — требуется проверить электроды розжига и ионизации. Также ошибка может появиться при выходе из строя газового клапана или электронной платы управления. Обратите внимание, кампания Vaillant запрещает ремонт электронных плат и, при ее неисправности, рекомендуется производить ее замену на новую.

Более подробно ошибка F.62 описана здесь.

F63
Ошибка EEPROM
Ошибка F.63 возникает при неисправности EEPROM (англ. Electrically Erasable Programmable Read-Only Memory) — памяти блока электроники. При возникновении данного кода неисправности рекомендуем обращаться в сервисный центр и не пытаться устранить ее самостоятельно во избежание нанесения большего ущерба котлу.
F64
Ошибка блока электроники или NTC
Код ошибки F.64 сообщает о неисправности электроники котла, либо о том, что на подающей или обратной линии произошло короткое замыкание NTC датчика температуры. Необходимо убедиться в отсутствии разрывов или повреждений кабеля NTC, его исправности и корректном подключении. При выходе из строя электронного блока рекомендуем обратиться в авторизованный сервисный центр Вайлант.
F65
Ошибка температуры блока электроники
Ошибка F.65 возникает при перегреве блока электроники. Причиной может стать высокая температура воздуха в котельной (или помещении, где установлен котел) или выход из строя электронного блока. Необходимо проветрить (охладить) помещение и перезапустить котел. Если после сброса ошибка не ушла — требуется обратиться в авторизованный сервис Vaillant.
F67
Ошибка блока электроники или пламени
Код F.67 сообщает, что GFA (устройство контроля пламени) распознал недостоверный сигнал пламени. Причиной может стать неисправность блока электроники или обрывом питания электрода ионизации. При выходе одного из элементов из строя, его необходимо заменить на новую оригинальную запчасть.
F70
Недействительный DSN-код аппарата
Причиной появления кода F.70 может послужить замена дисплея и/или электронной платы котла, если при этом не был прописан новый DSN-код в настройках аппарата.
F71
Сбой датчика температуры в подающей линии
Индикация F.71 возникает при неисправности датчика температуры на подающей линии — передача постоянного значения. Необходимо убедиться в корректности установки датчика и его исправности, при необходимости, произвести его замену на новый.
F72
Сбой датчика температуры подающей или обратной линии
При появлении ошибки F.72 необходимо проверить работоспособность NTC-датчиков (при необходимости, заменить вышедший из строя) на обеих линиях (подающей и обратной). Система управления котла зафиксировала высокую разность температур.
F73
Короткое замыкание датчика давления воды
Код F.73 сообщает о предельно низком сигнале от датчика давления воды. Вероятно, произошло короткое замыкание или обрыв датчика. При выходе из строя, данный элемент не подлежит ремонту и заменяется новой оригинальной деталью.
F74
Ошибка датчика давления воды
Возникновение кода F.74 говорит о слишком высоком сигнале от датчика давления воды (более 4,5 бар). Необходимо удостовериться в отсутствии замыкания датчика на 5 или 24 В. Также возможна внутрення ошибка в датчике. При выходе из строя, данный элемент не подлежит ремонту и заменяется новой оригинальной деталью.
F75
Отсутствие определения скачка давления при запуске насоса
Ошибка F.75 возникает если система не может распознать повышение давление (предпринимается 5 попыток запуска насоса). Причин может быть несколько:
— выход из строя датчика давления воды;
— выход из строя циркуляционного насоса;
— завоздушивание системы отопления;
— предельно низкое давление теплоносителя в котле;
— некорректное подключение расширительного бака.
Сбой F.75 довольно сложно диагностировать самостоятельно, рекомендуем обратиться в авторизованный сервисный центр.

Подробнее об ошибке F.75 читайте в этой статье.

F77
Ошибка клапана отходящих газов и/или насоса конденсата
Код неисправности F.77 означает что в насосе отвода конденсата достигнут максимальный уровень заполнения воды или же, что от клапана отходщяих газов (или от модуля «2 из 7», при его наличии в системе) нет обратной связи. По-возможности, необходимо убедиться в исправности насоса и обратиться в сервисную службу.

Коды состояния котлов Vaillant

Код состояния

Значение

Статус Режим отопления
S.0 Отсутствует запрос на тепло
S.1 Пуск вентилятора
S.2 Предварительная работа циркуляционного насоса
S.3 Розжиг котла
S.4 Горелка работает
P.5 Выбег насоса и вентилятора *
P.6 Выбег вентилятора
S.7 Выбег насоса
S.8 Блокировка горелки
Статус Режим ГВС (для двухконтурных котлов — VUW)
S.10 Запрос горячей воды
S.11 Пуск вентилятора
S.13 Осуществляется розжиг
S.14 Горелка работает
S.15 Выбег насоса и вентилятора *
S.16 Выбег вентилятора
S.17 Выбег насоса
Статус Режим ГВС (для одноконтурных котлов — VU) / функция горячего старта
S.20 Предварительная работа циркуляционного насоса
S.21 Пуск вентилятора
S.22 Работа циркуляционного насоса
S.23 Розжиг
S.24 Работа горелки
S.25 Выбег насоса и вентилятора *
S.26 Выбег вентилятора
S.27 Выбег насоса
S.28 Время блокировки горелки

* Выбег насоса и вентилятора — это специальная защитная функция современного топительного оборудования, при которой циркуляционный насос и вентилятор продолжают работать после отключения горелки еще некоторое время (значение временного промежутка задается при пуско-наладке котла). Фунция предназначена для охлаждения теплообменника путем прокачивания теплоносителя. Без этой функции в момент отключения горелки, температура теплообменника котла может повысится до предельного значения и сработает «тепловая защита» (предохранительный клапан).

Код состояния

Значение

Статус Специальные случаи
S.30 Отсутствует запрос на тепло от регулятора
S.31 Отсутствует запрос на тепло — включен летний режим
S.33 Реле давления воздуха не переключается
S.34 Режим защиты от замерзания теплообменника (для котла turboTEC)
S.36 Запрос на тепло был заблокирован. Расчетная температура теплоносителя менее 20 °С
S.39 Сработал «burner off contact» ** (например, накладной термостат или насос конденсата)
S.41 Давление воды более и равно 2,8 бар
S.42 Обратный сигнал клапана отходящих газов блокирует работу горелки (только в сочетании с модулем «2 из 7», арт. 0020017744) или неисправность насоса конденсата, запрос на тепло блокируется
S.51 Проблемы с циркуляцией ГВС во время работы горелки
S.52 Температура отходящих газов слишком высокая
S.53 Недостаточный напор воды. Котел 2 мин 30 сек будет находиться в режиме ожидания
S.54 Котел находится в ожидании в режиме самодиагностики
S.59 Недостаток воды в системе отопления
S.60 Время ожидания после потери пламени
S.91 Демонстрационный режим
S.96 Производится тестирование датчика обратной линии, запросы на тепло блокируются
S.98 Производится тестирование датчика подающей линии, запросы на тепло блокируются
S.99 Режим заполнения

* Burner OFF contact (Burner OFF / B.off) — клемма подключения напольного отопления. Может использоваться, например, для подключения предохранительного термостата системы «теплый пол».

Тестовые программы котлов Vaillant

Обратите внимание, что указанные в таблице ниже операции должны производиться аттестованным компанией Vaillant специалистом, имеющим необходимую квалификацию. В противном случае возможна опасность для жизни и здоровья пользователя или третьих лиц, а так же опасность нанесения материального ущерба.

Индикация на дисплее

Тестовая программа

Операция
T.01 Проверка внутреннего насоса Включить или выключить внутренний насос
T.02 Проверка трехходового клапана Перевести внутренний распределительный клапан в положение режима отопления или ГВС
T.03 Проверка турбины (вентилятора) Включить или выключить вентилятор. Максимальная скорость вращения вентилятора
T.04 Проверка насоса рециркуляции Включить или выключить насос зарядки цилиндра
T.05 Проверка циркуляционного насоса Включить или выключить циркуляционный насос
T.06 Проверка наружного насоса Включить или выключить внешний насос
T.08 Проверка горелки Котел запускается и включается на минимальной мощности. На дисплее отражена температура потока

Газовые котлы Vaillant atmoMAX (открытая камера сгорания, без вентилятора) и turboMAX (закрытая камера сгорания, с вентилятором) второй модификации, поставляемые с 2001 года.

Для моделей с обозначением на шильдике:

  • VUW 120/2-5 (atmoMAX), VUW 122/2-5 (turboMAX)
  • VUW 200/2-5 (atmoMAX), VUW 202/2-5 (turboMAX)
  • VUW 240/2-5 (atmoMAX), VUW 242/2-5 (turboMAX)
  • VUW 280/2-5 (atmoMAX), VUW 282/2-5 (turboMAX)

В основном используются версии Pro с индикаторной панелью. Версия Plus оснащается жидкокристаллическим дисплеем с цифровой индикацией кодов ошибок и состояний.

Панель Vaillant MAX

Описание значений состояния индикаторов

В зависимости от состояния индикатор горит, не горит или мигает (неисправность)

Нижний зеленый светодиод (O/I)

  • горит, в случае когда котел включен и на плату управление подается электропитание.
  • не горит и ручка включения котла в положении «включено» означает, что на плату питание не подается (перегорел предохранитель котла или электропитание отсутствует).
  • мигает — сработала тепловая защита котла

Желтый индикатор (второй снизу), значок крана

горит, когда есть запрос на приготовление горячей воды (сработал датчик протока ГВС)

Желтый индикатор (третий снизу), значок батареи

горит, когда есть запрос на нагрев системы отопления (сработал датчик протока ГВС)

Желтый индикатор (четверты снизу), значок дымоход

для аппаратов turboMAX (с принудительным дымоудалением — вентилятор)

  • мигает, если реле давление воздуха не включилось. Примерно через 60 секунд вентилятор отключается на 5 минут, после чего включается снова, процесс повторяется бесконечно

для аппаратов atmoMAX (открытая камера сгорания, удаление продуктов горения естественной тягой)

  • горит, если с тягой все в порядке
  • мигает, выход продуктов сгорания в помещение более 90 секунд, блокировка на 20 минут
  • не горит — датчик отходящих газов отключен с блокировкой

Желтый индикатор (пятый снизу), значок циркуляции

мигает — недостаток воды в течение 30 секунд и более

Желтый индикатор (шестой снизу), значок пламя

мигает — датчик подающей или обратной линии не поключен или имеет замыкание на массу, после устранения неисправности котел заработает

Красный индикатор (самый верхний слева), значок перечеркнутое пламя

мигает — сбой выполнения программы или неисправность платы управления

Ошибки сбрасываются красной кнопкой или выключателем питания. Некоторые ошибки могут быть сброшены ТОЛЬКО кнопкой сброса ошибки.

Важно! На котлах Vaillant иногда возникает ситуация, когда ошибка не сбрасывается из-за плохого контакта кнопки сброса с платой (загрязнение контактной площадки на плате). Т.е. пользователь жмет кнопку, но на плате нет контакта и функция срабатывает (решение — протереть контактную площадку изопропиловым спиртом).

На чтение 20 мин. Опубликовано 12.12.2019

Содержание

  • 1 Поиск неисправностей и поломок в котлах Вайлант
  • 2 Основные характеристики продукции Вайлант
  • 3 Наиболее распространенные неисправности и их причины
  • 4 Возможные неисправности, которые случаются не так часто
  • 5 Как избежать неполадок с котлом Вайлант
  • 6 Ответы на часто задаваемые вопросы

Поиск неисправностей и поломок в котлах Вайлант

Котел Vaillant проработав 1 месяц и выдает ошибку F75. Что могло случиться?

Если агрегат выдает ошибку F75, значит он оснащен датчиком давления. Прибор не фиксирует повышения давления при запуске насоса. Необходимо проверить систему отопления в целом, наличие расширительных баков, способ их врезки. Возможно, данная ошибка связана с неправильным монтажом системы.

У меня котел Вайлант двухконтурный с выводом продуктов сгорания на улицу. Проблема такая: при включении горячей воды происходит сбой в системе отопления, падает температура и агрегат не нагревает батареи. После полной перезагрузки система опять работает. Честно, уже устал его перезагружать.

Агрегат при включении горячей воды переходит в режим приготовления ГВС, при этом на отопление в это время он не работает. При отключении горячей воды прибор начинает греть систему отопления. Это нормальный принцип работы настенных двухконтурных моделей с раздельными теплообменниками.

Есть котел VU INT 240/2-3 R1. Он периодически останавливается. Приходили мастера, смотрели, чистили. Меняли плату, но результата нет. Нужна адекватная диагностика. Пока три специалиста не смогли найти причину остановок. До этого агрегат отработал шесть лет без проблем.

Для начала посмотрите, какие лампочки мигают, когда аппарат останавливается. Индикация неисправности поможет понять, в чем причина. Если лампочки не мигают, то прогноз сделать невозможно.

Котел настенный конденсационный Vaillant ekoTEC VU 656 E, выдает F28 ошибку. Газ подходит, выхлопная чистая, стакан пустой, заземление в норме. При запуске газовый клапан открывается, а через 1 секунду закрывается, делает таких 3 попытки и затем дает ошибку.

Ошибка F28 может быть вызвана несколькими причинами. Несоответствующие параметры газа. Неисправность газового клапана. Неисправность автоматики.

У меня проблема с настенным газовым котлом Вайлант Turbo MAX plus int 282/2-5. Он одноконтурный, для ГВС подключен к VIH R150 (новый). На отопление работает нормально. При включении нагрева воды в VIH, температура на индикаторе быстро вылетает за 100 градусов, в районе насоса появляется шум и раздаются удары, при этом индикатор давления фиксирует скачки давления (с установленных 1,5 атм до 2 атм). Горелка тут же отключается, насос продолжает работу. После падения температуры (где-то в районе 80 градусов) насос выключается, агрегат переходит в режим работы S54. Далее, если не выключить режим разогрева воды, все повторяется. Может произойти аварийное отключение с ошибкой F24. Теполообменник установлен новый. Поменял 3 дня назад (до этого и на отопление прибор работать не хотел — выключался на S54). Насос менял 3 месяца назад. Трехходовой переключатель тоже новый. В чем может быть причина?

Обычно такое поведение прибора связано с невозможностью передать мощность в систему (отложения на теплообменнике вследствие некачественного теплоносителя). Если он менялся, то возможно в других гидравлических группах агрегата остаются загрязнения.

У меня вопрос про котел Вайлант напольный, серии Атмовит. После нескольких лет использования перестал видеть пламя, переставлял плату, другой тоже не видит. Ясно, что проблема с платой. Есть ли решение без замены таковой?

Для решения данной проблемы необходима диагностика оборудования. Возможно, что замены платы не потребуется.

У нас котел Вайлант. Температура для батарей отключена, только работает подача горячей воды. Вопрос: почему нагреваются батареи?

Скорее всего, прибор отдает излишки мощности в систему отопления. Это защищает его от перегрева.

У меня проблема с котлом Vaillant turboTEC plus. Простоял невключенным все лето. При включении греет только бойлер. Циркуляция по системе отопления отсутствует. Трубы не заморожены. С воздушника батареи идет вода и при этом давление в системе падает.

Скорее всего, закис трехходовой клапан.

Поменял трубу на крышу. Котел Вайлант выдаёт ошибку F29. Что надо сделать?

Проверьте заземление прибора и систему газораспределения.

Вайлант 242/5-3 работает 5 минут, потом резко набирает температуру, происходит сильный гул, и выключается. Через некоторое время включается и все снова. Какая может быть причина?

Такая работа может быть вызвана наличием отложений на теплообменнике. Отложения возникают при использовании в качестве теплоносителя несоответсвующую по составу воду или некачественный антифриз.

Проблема: Двухконтурный настенный Котел Vaillant turboTEC plus VU INT 242/3-5; работает на воде, без добавок. Периодически «жужжит». В чем причина шума?

Шумы в модели INT 242/3-5 могут быть вызваны отложениями на теплообменниках, выходом из строя насоса или клапана. Также необходимо провести диагностику системы отопления в целом.

Котёл Вайлант. Есть горячая вода в раковине в ванной, на кухне, в низу в раковине ванной, а вот в душевом смесителе горячая вода есть только при маленьком напоре воды, если включить сильней напор, то вода перестаёт быть горячей, именно только в душевом смесители. И ещё аппарат сильно шумит, когда что-то в нём происходит.

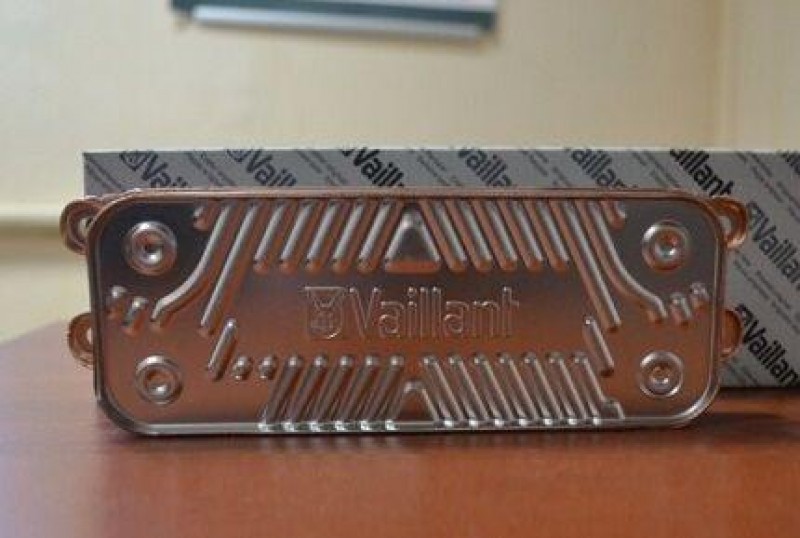

Нужно проверить вторичный теплообменник, скорее всего, он сильно загрязнен. Также необходимо проверять состояние трубопровода.

Кто подскажет, котел Вайлант 24 турбо старый с зелеными регуляторами. При достижении выставленной температуры начинается свист и скрежет в районе вторичного теплообменика и насоса. 3-х ходовой клапан исправен, чистый насос крутит нормально без потери мощности. Отопление и ГВС дает как надо, только после использования ГВС может выходить в ошибку.

Свист может быть вызван износом одной из прокладок в гидроблоке, в ошибку прибор может выходить из-за перегрева по инерции, в старых моделях это может быть вызвано замедленной работой трехходового клапана.

Газовый 2-контурный настенник Vaillant-24 в частном доме работает с водой из колодца. Периодически вода идет с песком, хотя стоит входной фильтр. Влияет ли это на работу котла? Что посоветуете?

Типичная проблема использования колодезной воды – она мягкая, но грязная. Механические загрязнения, безусловно, влияют на работу котла, так как постепенно забивают встроенный теплообменник, и он перестает греть воду. Обычный тканевый фильтр пропускает мелкую песочную фракцию. Поэтому для наладки работы в режиме ГВС необходима установка каскада картриджевых фильтров.

Настенный Вайлант при нагреве воды в контуре ГВС начинает шуметь и трещать, принимать душ некомфортно из-за частых «прыжков» температуры. С чем это связано?

Для 2-контурных котлов это характерное явление, так как производительность встроенного теплообменника мала – всего 16 л/мин. Если один человек принимает душ, то второй кран уже плохо обеспечивается водой. Большое значение имеет длина трубопровода. Так, протяженность магистрали до точки водоразбора не должна превышать 3 метров, иначе стабильной работы контура ГВС не будет. Возможно, надо отрегулировать
мощность котла на нагрев воды или оптимизировать работу горелки. Если вода проходит через фильтрацию, помогает установка редуктора давления.

В эксплуатации котел turbotec Plus VUW 362-3-5. Выскочила ошибка F75. Приехал, снял насос — на роторе биение. Снял ротор — от биения ротора стакан протерся и заклинил, вода попала внутрь. Насос трехскоростной, автоматический. Управляется платой. Когда промывал грязевик (думал, что это влияет на ошибку F75), то в воде было много мелкодисперсной фракции — не знаю, что это, но похоже на окалину от чугунных батарей. Когда вскрыл насос, то между ротором и стаканом тоже было много этой мелкодисперсной фракции. Как песочек, но на ощупь будто металл. Думаю, что эта грязь и стала причиной протирания стакана. Мое мнение — Систему мыть, грязевик надо перепаивать правильно — сейчас он у них установлен вертикально.

Как правильно грязевик ставить, вроде вниз сеткой, если корпус вертикально. Или только горизонтально правильно?

Да, верно. Хотя, в системах с вертикально установленным грязевиком тоже можно легко извлечь грязь: накачиваешь в систему большое давление (2 — 2,5 атм), перекрываешь грязевик отсекающими кранами, открываешь грязевик, извлекаешь сетку, подставляешь ведро, открываешь нижний кран, начинает под напором сливаться вода. Вместе с этим напором выскакивает вся грязь, которая скапливалась до грязевика, но которая успела опустить вниз по трубе, пока циркуляцию в системе останавливали. Когда убедишься, что слилось нормально, перекрываешь нижний кран.

Газовый котёл vaillant atmotec pro vuw int 240 3-3 стал выдавать ошибку F28. Там, где он стоит, бываю раза два в неделю, по приезду обнаруживаю холодные батареи, красный диод и ошибку F28. Перезапускаю нажатием кнопки «устранение сбоев» — на время помогает. Может даже сутки без сбоев проработать. Но потом всё равно F28. Удалось обнаружить такие симптомы: Котёл может «выпасть в ошибку» прямо во время работы горелки на отопление. То есть вот работает он на отопление, жёлтый индикатор горит, вдруг красный, ошибка F28. Розжиг работает «через раз». Бывает так: треск электродов вдвое дольше «обычного» (по ощущениям) — электроды замолкают — какой-то механический звук внутри котла (как будто что-то поворачивается, открывается, закрывается) — снова треск электродов, теперь уже обычной длительности — запуск котла в режиме отопления, нормальная работа. То есть запуск со второй попытки розжига. Всё вышеперечисленное проявляется только в режиме отопления. Когда он работает на ГВС — всё нормально. Электроды менять? Или это по газу проблемы?

Установил и ввел в эксплуатацию котёл Вайлант 240-3-5 Атмо тек плюс двухконтурный. Запуск производил самостоятельно с включением всех требуемых программ. Отработал без проблем 2 месяца. Вчера включил водоразбор в двух точках одновременно и услышал конкретное бульканье в аппарате. Выключил одну точку и через небольшое время всё успокоилось. ГВС настроено на 39 гр. После этого я включил водоразбор в одном
месте и попробовал прибавить температуру ГВС до максимума. Уже после 45 гр. начала появляться какая-то вибрация аппарата и конкретное бульканье, как будто вода закипает. При работе контура отопления до 80 гр. ничего подобного не наблюдается. Что это может быть?

Настенный котёл vaillant atmotec pro vuw int 240-3-3 r2 набирает давление в системе отопления, как это исправить?

Замените кран подпитки, у меня шаровые краны через три года стали воду пропускать. Еще возможно через вторичный теплообменник вода проходит в систему отопления.

Настенный газовый котел Вайлант Турбо Тек 24 часто включался и выключался, примерно через 5-7 минут. Со вчерашнего дня работать стал немного по-другому. Например сегодня вечером в течении по крайней мере 2 часов не включался, затем включился и работал достаточно долго. Все что поменялось с тех пор — сделал заземление, которого прежде совсем не было. Могло лишь это повлиять на работу котла? Или это просто
совпадение? Газ заведен металлической трубой, но с диэлектрической вставкой. Расход газа за сутки остался прежним, температура в доме не поменялась. И еще ГВС раньше работало с выключением/включением каждые 10-15 секунд, при этом горела желтая лампа и мигала зеленая. Сегодня и ГВС впервые заработало ровно, без выключения, горела только зеленая лампочка.

У меня в этом году аппарат тоже работает с блокировкой горелки. Т. е включился, догнал до заданной +5, гоняет насосом (на беспрерывный режим не ставил) минут 5, и если температура обратки не упала до температуры включения, то глохнет на минут 5 (точно не засекал). Отличие от прошлого года — убавил мощности с 24 до 14, прикинув мощность своих радиаторов. Заземления в квартире нет (есть зануление). ГВС будет выключаться во время разбора воды, если маленький проток воды и агрегат не может поддерживать заданную температуру на минимальной мощности (если газовый клапан настроен). Подберите температуру ГВС, чтобы горелка не отключалась. Если у вас через бойлер — проблем не вижу. А если на прямую — дискомфортно.

Провели монтаж, установку и подключение котла Vaillant Turbotec pro VUW 242-3. Он отапливает 200 м2 стоит второй год в прошлом году в морозы до -15-20 съедал 400м3 газа в месяц. Летом фирма, продавшая мне его провела ТО, больше ничего ни в системе отопления, ни в режимах использования не менялось. Сейчас за месяц при плюсовой температуре на улице аппарат потребил 600 м3. Подскажите, что могло случиться и как
это исправить?

Могли изменить настройки газового клапана, может просто из-за тактования. Поставьте комнатный термостат.

В эксплуатации Вайлант Турбо Тек 24, загорается ошибка f28 что это может быть? Котёл перезапускаешь и все работает, но спустя день — два снова выскакивает эта ошибка.

Выскакивала такая же ошибка. Мучился с этой проблемой недели три. Котел выключался через каждые день-два. Сначала поменяли плату, не помогло, поставили. Грешили на питание, поставили трансформатор с гальванической развязкой, диэлектрическую проставку от газового шланга. Еще какие-то мероприятия. Потом мне посоветовали протереть спиртом контакты (электроды) которые зажигают горелку. После этого проблема
меня больше не беспокоила.

Не запускается газовый котел Turbotec plus VUW INT 362-3-5, падает в 37 ошибку, не запускается вентилятор вытяжки отработанных газов. Поскажите, как его можно проверить? 220 на трехпиновый разъем подается.

Вышла из строя управляющая плата, та, что на вентиляторе.

Можно ли, чтобы поднять температуру обратки поставить дополнительный насос? Так как система большая и рассчитана была под центральное отопление. Странно работает горелка, туда-сюда, слышно по звуку, из-за этого я так понимаю, и скачет температура. Раньше так не работал, горелка модулирующая, нагнала температуру и поддерживает её.

Попробуйте следующее: вернуть байпас назад. Убавить мощность отопления до такой степени, что бы исчезла ошибка. Раз на 60 гр. работает — должно получиться.

Ответьте, кто знает, в котле Турбо Тек 24 кВт должен быть горячий теплообменник вторичный и трубка обратки от насоса (при работе СО), хотя сама обратка на входе не горячая. Аппарат греет на 75 град (подача), но по факту не догревает последние батареи.

Наверно не продавливает насос системы отопления, вот через встроенный регулируемый байпас ОВ и идёт обратно в теплообменник. Поэтому последние радиаторы и недогретые. Возможно, трехходовой смотреть нужно. Гоняет воду по контуру ГВС.

Котёл Вайлант VUW INT 280-2-5 R3, в эксплуатации с декабря 2007 года. Два контура отопления. Симптомы: на протяжении последних пары месяцев постепенно падала эффективность ГВС — и температура воды и её расход. На текущей неделе заметно упала температура теплых полов — температура не поднимается выше 30 градусов, при этом температура подачи установлена 70 градусов. Температура в радиаторном контуре —
аналогично, но там это объяснимо — на улице сейчас тепло, а практически на всех радиаторах стоят термостатные клапана. Наблюдение за работой агрегата показало: ошибок не выдаётся; при открытии крана горячей воды котёл переключается, как и положено, в режим ГВС; в режиме отопления горелка включается на непродолжительное время (от нескольких секунд до минуты) при этом температура подающей магистрали возрастает до установленного значения (70 градусов) и горелка выключается, насос совершает, как и положено, выбег. Температура «обратки» при этом практически не растёт и составляет 25-30 градусов. Складывается впечатление, что какой-либо из датчиков, на мой взгляд, преждевременно «дает команду» на выключение горелки. На какой из датчиков обратить внимание? За всё время эксплуатации (7 лет) ни один из теплообменников и сам агрегат не промывались. Есть мысль промыть теплообменники, при этом, как я понимаю, потребуется заменить кольцевые прокладки (уплотнительные кольца) на патрубках подключения теплообменников.

У вашей модели нет датчика давления. Мысль о промывке и обслуживании хорошая, но не помешает заглянуть и в фильтр на обратке. Я бы начал с промывки теплообменников. Теплообменник заливайте кислотой (солянкой) полдня, теплообменники чистите оба, снимайте также все трубки, чистите посадочные места под резинки, почистите 3-х ходовой клапан, сетку фильтр, где датчик давления, датчик давления может быть обросшим отложениями на мембране, поэтому нужно восстановить ее эластичность. Сделайте данную процедуру и посмотрите. Дальше мне кажется надо смотреть насос.

Неисправность газового котла Vaillant Atmotec pro VUW INT 240-3-3. При розжиге котла на горячую воду через несколько секунд после нормального розжига проскакивает искра между запальными электродами, резко снижается высота пламени горелки. Затем, если снова проскакивает искра, то горелка гаснет и выскакивает ошибка F28. Если горелка работает на отопление, и открываешь подачу воды, все работает нормально, вода греется. Увеличивали подачу газа на газовом клапане, запускали диагностическую программу P1, протирали контрольный электрод — ничего не помогает. Если контрольный электрод нагрет горелкой при работе на отопление, то и на горячую воду горелка работает. При запуске горелки на горячую воду при отключенном отоплении происходит ситуация описанная выше.

Очень похоже на маленький ток в цепочке распознавания горения. Ток ионизации не измерял специалист в ходе своего визита? Плохое заземление или вообще его отсутствие. Присутствие потенциала на корпусе котла. Неисправность стабилизатора или бесперебойника при наличии таковых.

Газовое отопительное оборудование сегодня наиболее популярно как в частных домах, так и в многоквартирных. Производителей, изготавливающих качественные газовые котлы, достаточно много, среди них и немецкая компания Вайлант (Vaillant).

Основные характеристики продукции Вайлант

Фирма Вайлант занимается выпуском конденсационной техники, газовых нагревателей и газовых котлов как напольных, так и настенных. Ассортимент котлов достаточно велик, они изготавливаются с одним и двумя контурами. Двухконтурные наиболее распространены в виду их функции не только обогревать помещение, но и обеспечивать горячее водоснабжение.

Ассортимент газовых котлов Vaillant

Любой двухконтурный газовый котел производства Вайлант обладает следующими преимуществами:

  1. Обладает небольшим весом, довольно компактный;
  2. Прост в использовании и безопасен;
  3. Имеет большой диапазон мощности;
  4. Качественный, надежный и долговечный;
  5. Его монтаж не займет больших усилий;
  6. Имеет современный дизайн и систему управления;
  7. Отлично обогревает помещение и достаточно экономичен.

Кроме того, в каждый котел встроены датчики безопасности, в основном их 3, но в некоторых моделях их может быть больше. Первый датчик перекрывает газ в случае, если вдруг потухнет пламя, второй обеспечивает безопасный вывод продуктов сгорания, а третий контролирует температурный режим внутри агрегата. Также каждое устройство оборудовано тремя лампочками с разными цветами на панели управления. Зеленая лампочка горит, когда агрегат нагревает воду, желтая указывает на работу газа в котле, а красная информирует о каких-либо проблемах.

Несмотря на высокое качество и массу плюсов, есть и недостатки, среди которых выделяются:

  1. Зависим от электроэнергии;
  2. Отсутствует расширительный бак;
  3. Высокая цена как самого аппарата, так и его комплектующих;
  4. Отсутствует возможность закрыть панель управления, что не есть безопасно, если в доме есть дети.

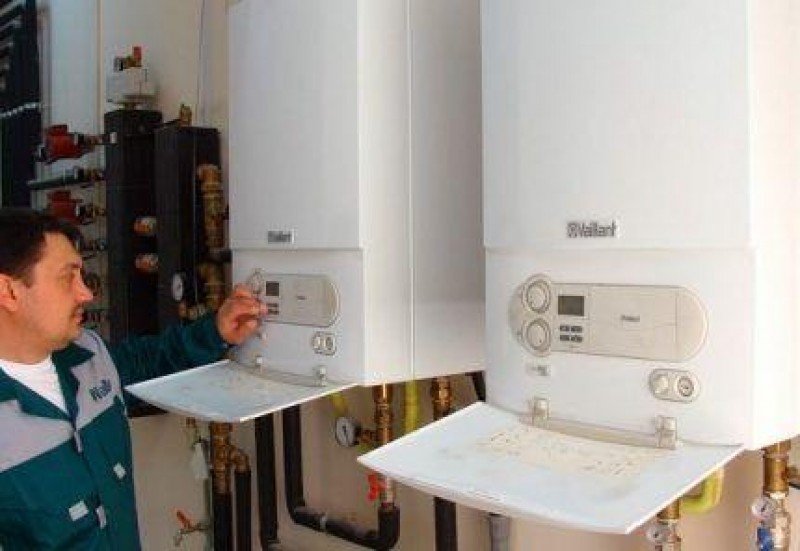

Панель управления котла

Наиболее распространенные неисправности и их причины

Несмотря на истинное немецкое качество, как и любое другое оборудование, котлы Вайлант подвержены разного рода сбоям. Если всё-таки возникла та или иная проблема, то аппарат сообщает об этом владельцу методом вывода буквенно-цифрового кода на ЖК-дисплей, включая красную лампочку, о чем было сказано выше. У каждой ошибки свой код.

Если изучить тематические форумы, где владельцы котлов обсуждают их неисправности, то самыми популярными запросами являются такие:

  • ошибка с кодом F22, обозначающая отсутствие воды в устройстве либо ее нехватка. Стоит проверить, не заклинило ли насос, надежно ли соединены кабеля насоса с датчиком давления воды, глянуть на сам датчик или на мощность насоса. Возможна еще слабая циркуляция воды;
  • ошибка с кодом F28, при которой агрегат вообще не запускается. Причины могут быть разные: неправильно подключены ноль и фаза, перенасыщение газа воздухом, слишком низкий уровень давления газа, сломалась плата управления, котел неправильно заземлен, разрыв кабеля или ошибка подключения к газопроводу. Некоторые проблемы можно решить самому, глянув в инструкцию по эксплуатации. Например, проверить, открыт ли газовый кран или поменять в настройках котла давление газа на 5 мБар;

Ошибка F28 на дисплее котла

  • ошибка с кодом F29, при которой постоянно гаснет пламя горелки, а новые попытки розжига неуспешны. Причины могут быть такие: неправильно заземлен газовый котел, сбои с подачей газа в самой газовой системе, неполадки с трансформатором розжига либо с газовым клапаном. Чтобы устранить эту проблему стоит проверить давление газа, оно может падать слишком низко или посмотреть, хватает ли воздуха для нормального горения топлива;
  • ошибка с кодом F36 (Вайлант Atmo), при которой продукты горения выходят наружу. Такая проблема может возникать из-за плохой вентиляции в помещении или плохой тяги в дымоходе, либо же в помещении слишком высокая температура. Также следует проверить, достаточный ли сделан отступ между котлом и стеной;
  • ошибка с кодом F75, при которой насос котла работает, а давление не поднимается. Причин тоже может быть несколько: поломка насоса или датчика давления воды, попадание воздуха в систему отопления, неправильное подключение расширительного бака или недостаточное давление воды. Для устранения проблемы можно попробовать почистить датчик давления воды или же придется приобретать комплектующие мощнее.

Возможные неисправности, которые случаются не так часто

Если необходимый код ошибки отсутствует в данном списке, это значит, что с ней справится только мастер.

  • F0, F Поломка случилась в датчике NTC, контролирующего температуру, на подающей линии (F0) или на обратной (F1). Необходимо проверить не только датчик, но и его кабель;
  • F2, F3, F Произошел сбой в работе датчика NTC. Возможно, плохо вставлен штекер или же сломался сам датчик или кабель;

Как выглядит датчик NTC

  • F5, F6 (Вайлант Atmo). Проблема с работой датчика, обеспечивающего безопасный вывод продуктов сгорания. Нужно проверить, правильно ли он подключен, либо сбой произошел из-за сломанного кабеля или самого датчика;
  • F10, F Произошло короткое замыкание в датчике температуры в подающей линии (F10) или в обратной (F11). Проверить все, описанное выше;
  • F13, F Температура в агрегате перевалила свыше 130 градусов, и произошло короткое замыкание в датчике горячего старта. Проверить все, описанное выше;
  • F15, F16 (Вайлант Atmo). Произошло короткое замыкание в датчике, отвечающего за вывод продуктов сгорания. Проверить все, описанное выше;
  • F Произошел перегрев котла;
  • F Не хватает воды в устройстве, при этом температура между подающей и обратной линиями сильно отличается. Стоит проверить подключение датчиков на обеих линиях, работоспособность насоса и кабеля или платы;
  • F Проблема похожа на предыдущую – недостаточно теплоносителя. Проверить всё то же, что и в п.8;
  • F Аппарат аварийно отключился из-за чересчур высокой температуры отработанных газов. Необходимо проверить датчик NTC, кабели и штекеры;
  • F Котел сообщает о наличии пламени, хотя вентиль закрыт. Причина может быть в неполадках с датчиком пламени или с магнитными клапанами;
  • F32 (конденсационные котлы). Неисправности с частотой вращения вентилятора. Скорей всего, проблема в нем самом, но также нужно проверить плату, кабель и датчик;
  • F33 (Vaillant turboTEC). Реле давления не замыкает контакт спустя полчаса после запроса на подачу тепла;

Газовый Котел Vaillant turboTEC

  • F Понизилось напряжение на шине eBus. Возможно, в ней случилось короткое замыкание либо она сильно перегружена;
  • F К клапанам не посылается управляющий сигнал. Нужно проверить клапаны, кабель и плату;
  • F Сбой в задержке отключения вентиля. Проверить, не пропускает ли он газ и не засорились ли форсунки;
  • F Перегрелся блок электроники. Причина либо извне, либо в неисправности блока;
  • F Низкое давление воды. Либо проблема в самом датчике, либо в нем короткое замыкание;
  • F Высокое давление воды. Причина изложена выше.

Как избежать неполадок с котлом Вайлант

В первую очередь перед каждым отопительным сезоном стоит вызвать специалистов для плановой профилактики.

Узнать, как проводится диагностика котла Vaillant можно на примере следующего видео.

Необходимо строго следовать инструкциям по эксплуатации аппарата. Например, надо следить за стрелкой, указывающей на давление в аппарате – она должна находится посередине серой полоски и ни в коем случае не заходить на красную. Также котел не должен работать на свою полную мощность, так он быстрее выйдет из строя. Срок его службы зависит еще и от качества теплоносителя – могут засоряться фильтры. С качеством воды, конечно, ничего не поделаешь, а вот иногда проверять фильтры нужно.

Следует обратить особое внимание, что ни в коем случае не стоит заниматься настройкой или проверкой техники, если отсутствуют необходимые знания и навыки, так как есть большой риск повредить газовый котел или даже причинить вред себе и окружающим. Кроме того, если аппарат находится на гарантийном обслуживании, то в случае неудачной самостоятельной диагностики, можно потерять возможность пользоваться гарантией.

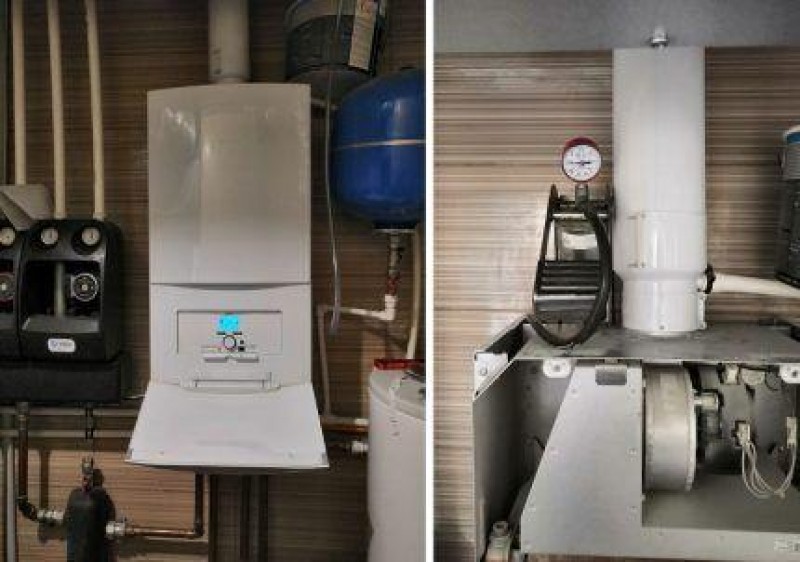

Диагностика настенного котла Vaillant

Поэтому всегда следует обращаться к квалифицированным специалистам.

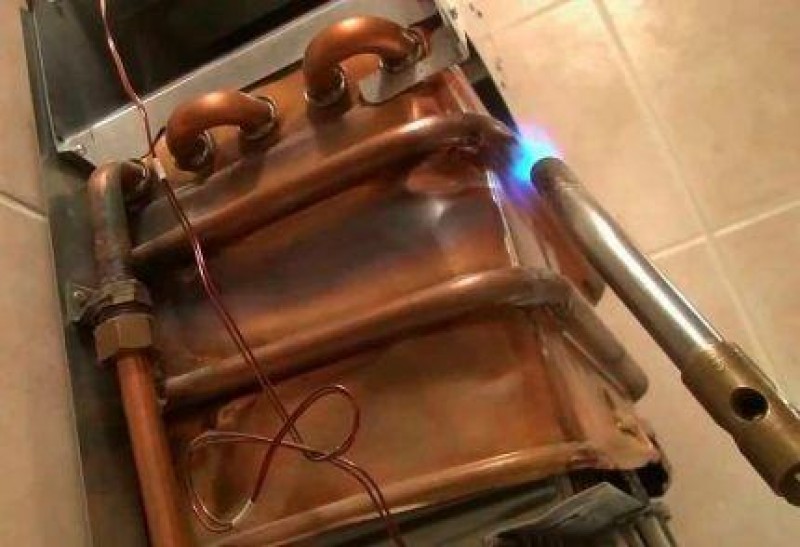

Плохой теплосъем (загрязнение первичного и/или вторичного теплообменника), недостаток воды в системе (утечки теплоносителя через не плотности), использование в качестве теплоносителя антифриза, проблемы с электросетью, неправильное подключение к электросети, неисправна электронная плата котла. Диагностировать причину может только специалист АСС.

Ответы на часто задаваемые вопросы

Выберите интересующий Вас вопрос. Если Вы не найдете ответ на Ваш вопрос, Вы можете задать его нам, заполнив форму внизу!

Автоматический блок управления газовых котлов Вайлант (Vaillant) оснащен системой самодиагностики. Это комплекс датчиков, в непрерывном режиме подающих сигналы на процессор и обеспечивающих связь со всеми узлами котла. Если сигнал от какого-либо датчика исчезает или изменяется, на дисплее появляется кодовое обозначение возникшей проблемы, или код ошибки.

Система самодиагностики — полезная и часто необходимая опция, дающая возможность своевременно обнаружить опасные неисправности и предотвратить выход из строя дорогостоящего оборудования.

Содержание

  • Причины возникновения неисправностей
  • Основные коды ошибок
  • Как устранить возникшие неполадки
  • Можно ли самостоятельно выполнять ремонт
  • Видео-советы по устранению неисправностей у котлов Vaillant

Причины возникновения неисправностей

Неисправности котлов Вайлант

Коды ошибок котлов Вайлант

Немецкое оборудование рассчитано на эксплуатацию в штатных условиях. Европейские требования к качеству электропитания, давлению воды и газа весьма строги, и режим работы котла рассчитан на нормативные показатели всех систем. Однако, нередко состояние сетей не соответствует требованиям, что сразу отражается на работе котла.

Основным проблемным элементом является заземление — если электрод не подключен к контуру, или вовсе отсутствует, работа устройства становится невозможной. Кроме этого, котлы Вайлант чувствительны к напряжению питания и крайне болезненно реагируют на пониженные (или повышенные) значения, колебания или сбои подачи.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Всем пользователям рекомендуется установить стабилизатор напряжения, причем, сделать это надо перед первым включением агрегата в сеть.

Еще одним проблемным фактором может стать давление и чистота газа. Если эти показатели не соответствуют нормативам, работа котла будет постоянно прерываться системой самодиагностики, обнаруживающей неполадки в системе подачи топлива. Поскольку газовая линия представляет немалую опасность, реакция блока управления может быть достаточно жесткой — вплоть до полной блокировки котла.

Основные коды ошибок

Основные коды ошибок

Код ошибки — это буквенно-числовое обозначение возникшей проблемы в каком-либо участке конструкции.

Наиболее распространенные ошибки:

Код  Расшифровка
F.00-F.01 Отсутствие сигнала с датчиков температуры линии подачи и обратки
F.02- F.03 Обрыв датчиков температуры накопителя
F.04 Нет связи с датчиком температуры обратной линии
F.10 Перегрев прямой линии (температура выше 130°)
F.11 или F.14 Перегрев воды на обратной линии (температура выше 130°)
F.22 Отказ насоса (сухой ход)
F.23 Мало воды
F.27 Определяется пламя на погашенной горелке
F.28 Отказ системы розжига
F.29 Отключение после трех неудачных попыток розжига при затухании пламени
F.35, F.36 Ошибки системы дымоудаления, попадание дыма в помещение
F.37 Нештатная работа вентилятора
F.72 Ошибки показаний датчиков прямой и обратной линий
F.75 Недостаточное давление (сбой работы насоса)
F.76 Перегрев теплообменника (первичного)

Приведенный перечень показывает только самые распространенные ошибки, которые появляются на дисплее чаще всего. Полный список можно найти в инструкции пользователя, идущей в комплекте поставки. Рекомендуется держать ее под рукой, чтобы при появлении ошибки можно было оперативно отыскать код в списке и определить неисправность.

Котлы Вайлант выдают не только коды ошибок, но и сообщения о текущем режиме работы. Они начинаются с латинской буквы S, чтобы не путать пользователей. Коды S.0-S.8 оповещают о состоянии режима отопления, а сообщения S.10- S.17 появляются во время приготовления горячей воды.

Как устранить возникшие неполадки

Большинство датчиков системы самодиагностики представляют собой терморезисторы, срабатывающие при изменениях контрольных параметров. Нередко возникают ситуации, когда небольшие колебания давления или температуры вызывают ложное срабатывание датчика, подающего команду на отключение или блокировку.

Способы устранения неисправностей

Способы устранения неисправностей

Поэтому, первым действием пользователя при обнаружении ошибки на дисплее, должен стать сброс (на разных моделях он выполняется своими способами, в инструкции пользователя на эту тему есть подробные разъяснения). Если после нескольких попыток (обычно, код пытаются сбросить три раза) положительных результатов не получено, приступают к более серьезным действиям.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Методы решения возникающих проблем зависят от типа и назначения датчика. Большинство из них требуют замены или восстановления оборванных контактов. Однако, некоторые неполадки приходится устранять более сложными способами — проверять состояние газовой аппаратуры, вентилятора, насоса и прочих узлов котла.

В каждом случае необходимо выполнить определенную последовательность действий:

  • уточнить в инструкции значение кода ошибки;
  • отыскать проблемный узел (деталь, элемент) в конструкции котла;
  • принять решение о способе ремонта (восстановление или полная замена);
  • непосредственное выполнение ремонта.

В некоторых случаях требуется восстановление отдельных элементов конструкции того или иного узла. Например, при выходе из строя пластиковой крыльчатки, нецелесообразно приобретать полностью новый вентилятор — достаточно купить саму крыльчатку и заменить дефектную деталь.

Возможно некоторых элементов нет в наличии

Однако, нередко возникают ситуации, когда купить необходимые элементы просто негде. В таких случаях пробуют восстановить работоспособность проблемной детали (хотя бы на время), но поиски замены не прекращают. Остановка газового котла означает отсутствие тепла и горячей воды, что в условиях российского климата недопустимо. Поэтому, решение возникающих проблем должно быть немедленным и максимально эффективным.

Можно ли самостоятельно выполнять ремонт

Действующие правила запрещают самостоятельный ремонт газового оборудования. Этот момент надо учитывать, приступая к восстановительным мероприятиям. Однако, в этом вопросе немало неясностей — в конструкции котла есть и другие узлы, не имеющие прямого отношения к газовой аппаратуре.

Лучше не выполнять ремонт самостоятельно

Обратитесь в специальные организации или к мастеру

Если выходит из строя вторичный теплообменник или вентилятор наддува, система подач газа никоим образом не будет затронута. Для решения подобных проблем необходимо вызывать техника из сервисного центра. Он имеет все необходимые допуски и разрешения, никаких вопросов у инспекторов газовой службы не возникнет.

Необходимо учитывать еще один вопрос — действие гарантийного договора. Условия довольно жесткие — установка и первичный запуск должны быть произведены силами работников гарантийной мастерской (сервисного центра), текущие ремонты или обслуживание котла также производят специалисты.

Самостоятельное вмешательство в конструкцию котла расценивается как расторжение гарантийного договора по инициативе пользователя, и рассчитывать на бесплатный ремонт уже не придется. Таким вмешательством могут посчитать даже замену вилки на проводе питания, поэтому, рекомендуется в любых ситуациях сразу вызывать техника из сервисной службы.

При самостоятельном ремонте - котел снимут с гарантии

При самостоятельном ремонте — котел снимут с гарантии

Если возможности связаться со специалистами не имеется, приходится действовать на свой страх и риск. При покупке котла надо сразу выяснить, где находится ближайший сервисный центр и есть ли возможность оперативного решения возможных проблем.

Если гарантийная мастерская расположена слишком далеко и выезд мастера на дом не производится, заключать гарантийный договор не имеет смысла.

Видео-советы по устранению неисправностей у котлов Vaillant

Как избежать неполадок с котлом Вайлант

В первую очередь перед каждым отопительным сезоном стоит вызвать специалистов для плановой профилактики.

Узнать, как проводится диагностика котла Vaillant можно на примере следующего видео.

Необходимо строго следовать инструкциям по эксплуатации аппарата. Например, надо следить за стрелкой, указывающей на давление в аппарате – она должна находится посередине серой полоски и ни в коем случае не заходить на красную. Также котел не должен работать на свою полную мощность, так он быстрее выйдет из строя. Срок его службы зависит еще и от качества теплоносителя – могут засоряться фильтры. С качеством воды, конечно, ничего не поделаешь, а вот иногда проверять фильтры нужно.

Следует обратить особое внимание, что ни в коем случае не стоит заниматься настройкой или проверкой техники, если отсутствуют необходимые знания и навыки, так как есть большой риск повредить газовый  котел или даже причинить вред себе и окружающим. Кроме того, если аппарат находится на гарантийном обслуживании, то в случае неудачной самостоятельной диагностики, можно потерять возможность пользоваться гарантией


Диагностика настенного котла Vaillant

Поэтому всегда следует обращаться к квалифицированным специалистам.

Проверяем и настраиваем минимальное количество газа

Особую внимательность необходимо проявить при первичном подключении и вводе в эксплуатацию газового оборудования. Чтобы проверить минимальное количество газа и избежать последующих ошибок, необходимо произвести несколько нехитрых манипуляций:

  • отключить котел;
  • ослабить уплотнительный винт, который расположен на газовой арматуре;
  • подключить манометр;
  • нажать кнопку с символом плюса на дисплее и, удерживая ее, установить выключатель назначения «i»;
  • продолжать удерживать «+», пока на экране устройства не появится значение «Р.0»;
  • еще раз нажать на кнопку со знаком «+» и дождаться появления «Р.2»;
  • нажать на кнопку «i» и запустить автоматическую диагностическую систему, тогда котел можно перевести на минимальную подачу газа;
  • нажать на кнопку «i» и дождаться появления цифрового значения от 0 до 99;
  • несколько раз нажать кнопку «+» или минус пока давление не будет установлено в правильном значении.
  • сохранить установленные изменения, для этого необходимо удерживать кнопку «i» порядка 5 секунд.

В этом случае агрегат автоматически выйдет из режима диагностики. После этого можно будет отключить прибор, снять манометр и повторно установить уплотнительный винт.

Осмотр и техническое обслуживание котла

Обслуживание газового котла рекомендуется проводить ежегодно. В основном обслуживание сводится к визуальному осмотру и профилактической очистке основных узлов: теплообменников, камеры сгорания, фильтров грубой очистки и состояния расширительного бака.

Первичный теплообменник чистят снаружи от сажи мягкой щеткой. Щетками с металлической щетиной пользоваться ни в коем случае нельзя, т.к. медные пластины обработаны специальным антикоррозийным покрытием и его повреждение приведет к серьезному сокращению срока службы. Из-за конструктивной особенности первичные теплообменники изнутри в большинстве случаев не поддаются промывке, срок его службы может серьезно уменьшится от применения антифризов или частой подпитки водопроводной водой повышенной жесткости.

Вторичный теплообменник (ГВС) ввиду постоянного прохождения через него воды больше подвержен образованию отложений и накипи, но при этом его можно успешно промывать с определенной периодичностью. Промывают теплообменники специальными установками (бустерами) с использованием спецсредств. Процесс заключается в длительном (иногда до нескольких часов) перекачивании химических средств, способствующих растворению и вымыванию накипи. Компания valiant рекомендует осуществлять промывку обычной уксусной кислотой.

Расширительный бак предназначается для компенсации теплового расширения системы отопления и также ежегодно подлежит обслуживанию. Оно заключается в измерении его давления. Замер необходимо делать на опорожненном котле и при необходимости накачать до значения статического давления системы (примерно 1-1.2 бара). Если же из контрольного штуцера выходит вода, это говорит о не герметичности мембраны бачка и необходимости его замены.

Своевременно промывать и очищать теплообменники нужно обязательно, потому что грязь и отложения накипи снижает теплопроводность и проходное сечение, что приводит к снижению экономичности котла и перегреву, а впоследствии дорогостоящей замене.

Рекомендуется устанавливать температуру подачи горячей воды таким образом, чтобы не разбавлять ее холодной водой, тем самым обеспечивая минимальный нагрев. Чем меньше температура горячей воды, тем будет ниже интенсивность образования накипи.

Фильтры грубой очистки представляют собой сеточки, поэтому их обслуживание сводится к извлечению и промывке под струей воды до нужного состояния.

Газовая горелка со временем может засоряться и покрываться налетом от продуктов сгорания, ее очистка, как правило, легко осуществляется с помощью мягкой щетки и пылесоса. Если есть сильные загрязнения, то она легко снимается.

Котёл вайлант просто не включается

Если дисплей котла не горит, при этом Вы точно уверены, что он надежно подключен к электросети, то вероятнее всего произошла поломка платы. К сожалению, программой самодиагностики не фиксируются внутренние ошибки работы платы и в случае повреждения котел просто потухнет. Достаточно часто эти повреждения можно увидеть визуально при осмотре платы.

У нас есть все необходимое для восстановления плат котлов серии TEC и MAX. Вот пример ремонта одного подобного случая (на плате сгорел модуль питания):


Ремонт был осуществлен в течение дня и плата передана довольному клиенту.

Vaillant — это качественная и надежная техника, но поломки электроники все равно иногда случаются. Плата котла — один из самых дорогостоящих его элементов, поэтому обращаясь к нам клиенты экономят внушительную сумму денег

Мы занимаемся ремонтом уже давно и все запасные части всегда есть в наличии, а ремонт занимает минимум времени, что особенно важно когда поломка произошла в отопительный период.

Если Вы — обладатель газового котла Вайлант, не ждите, пока что-то сломается, чтобы изучить коды ошибок. Кто предупреждён, тот вооружён.

Ведь газовый котёл – техника сложная, от грамотных действий, в случае ЧП, будет зависеть, как в дальнейшем будет работать котёл Вайлант.

Неисправности чаще всего требуют профессионального подхода, но что-то можно сделать и самостоятельно.

Каждый котёл Вайлант имеет систему диагностики, входящую в состав электронного блока. Информация о состоянии агрегата выводится на ЖК-дисплей в виде кода (в т. ч. и о прошлых ошибках).

До прихода специалиста можно своими силами оценить работоспособность прибора:

  • Все подводящие и отводящие соединения проверить на герметичность (сюда включаются отводы угарного газа, конденсата и ГВС).
  • Проверить: нет ли загрязнений в камере пониженного давления.
  • Проверить всю электрическую подводку: плотно ли сидят разъёмы и штекера.
  • Отвод конденсата и сифон проверить на наличие солевых и известняковых отложений. В случае необходимости — очистить.

Осмотрите газовую горелку – она чаще всего забивается нагаром. Очищать так же нужно внутренние стенки рабочих камер и дымоходов. В газовом оборудовании копоти бывает не очень много, так что больших трудностей у пользователя не будет.

Проверка давления

Это еще одна процедура, которую можно выполнить самостоятельно при возникновении неисправности. Для того чтобы проверить давление, необходимо снять обшивку агрегата. После этого нужно откинуть распределительную коробку и закрыть запорный газовый кран. На следующем этапе производится ослабление уплотнительного винта, расположенного на газовой арматуре. После этого подключается цифровой манометр. Далее можно открыть запорный газовый кран и ввести прибор в эксплуатацию. После этого производится измерение давления. Если данные манипуляции не помогли, то можно попробовать и другие способы.

Какие неисправности могут быть в котлах Вайлант

Неисправности газового двухконтурного настенного котла Вайлант делятся на несколько групп, по причине возникновения неполадок.

Группы:

  • неправильная установка и эксплуатация;
  • отсутствие профилактики;
  • поломка деталей;
  • сбой в работе электронной системы.

При необходимости все неполадки можно очень быстро устранить. Для этого достаточно знать основные неисправности и коды ошибок, которые будут отражены на электронном табло.

Важно! При отсутствии требуемого опыта полноценным ремонтом должен заниматься специалист, который сразу выявит причину неправильной работы и устранит ее. . Газовые котлы двухконтурные настенные Вайлант имеют несколько распространенных неполадок:

Газовые котлы двухконтурные настенные Вайлант имеют несколько распространенных неполадок:

  1. Ошибка F22 – отсутствие воды или ее недостаток для работы. Устраняется проверкой насоса, который может заклинить. Также потребуется проверка соединения кабеля с датчиком давления. Также такая ошибка выскакивает на табло при слабом уровне циркуляции.
  2. Ошибка F28 – оборудование невозможно запустить. Причин такой ошибки очень много, в том числе неправильное подключение или перенасыщение воздухом. Чаще всего возникает при неправильной установке, а также пренебрежении инструкцией по эксплуатации. Решением проблемы является полная проверка установки и смена настроек.
  3. F29 – горелка гаснет или вообще не разжигается. Среди причин чаще всего проявляется неправильное заземление, а также сбой в подаче газа. Возможно повреждение или неправильная работа газового клапана. В таких случаях стоит первоначально проверить давление в системе, а также наличие воздуха для розжига.
  4. F36 – продукт горения выходит из системы в помещение. Обычно источником проблемы является плохая вентиляция или плохая тяга. Кроме этого, такой сбой возникает при повышенной температуре в помещении.
  5. F75 – давление не повышается, при этом насос работает. Такая ситуация может возникнуть при поломках насоса или датчиков давления. Кроме этого, в систему может случайно попасть воздух или же расширительный бак был неправильно подключен.

Важно! При установке оборудования диагностику должен производить специалист или человек с опытом, так как это поможет избежать большинства ошибок.

При установке должна быть предварительно проведена диагностика, которая выявит все неполадки. Эта процедура является обязательной. Большинство неполадок связано именно с неправильной установкой и эксплуатацией. Кроме того, поломки также чаще возникают именно при таких условиях.

Стоит учесть, что неполадки могут быть вызваны разнообразными причинами, в том числе механическими повреждениями или сбоем в электронной системе управления. Большая часть неполадок не проявится при ежегодном обслуживании и правильной эксплуатации.

Также стоит учесть, что при ряде поломок электронное табло работать не будет. Для каждого конкретного случая используется свой способ устранения отрицательного фактора. Если нет понимания, в чем проблема, то лучше обратиться к специалистам, которые устранят проблему без дополнительных повреждений для оборудования.


Коды ошибок в котлах Вайлант

Наиболее часто на табло возникают такие ошибки, как F22, 28, 29, 36, 75. Но на самом деле ошибок, которые высвечиваются на экране с помощью кодов, очень много. Большая часть кодов не проявится даже за весь долговременный период пользования, но есть несколько ошибок, которые могут возникнуть при неправильной эксплуатации. Сюда относятся такие ошибки:

  • F0 или F1 – требуется проверка кабеля и датчика NTC, который контролирует температурный режим;
  • F2 – сбой работы датчика или слом кабеля;
  • F5 или F6 – неправильная работа датчика, который выводит продукты горения безопасным способом;
  • F10 – короткое замыкание на линии;
  • F13 – превышен температурный режим в 130 градусов, что привело к сбою в системе;
  • F32 – плохая работа вентилятора.

Ошибок и кодов для них может быть много, но все можно найти в инструкции. В русскоязычной инструкции имеется список наиболее распространенных кодов. Менее распространенными, но все же встречающимися, являются ошибки:

  1. F11 – указывает на то, что произошло замыкание датчика температуры, установленного в обратной линии;
  2. F12 – данный вид ошибки появляется только если произошло замыкание датчика водонагревателя;
  3. F15 – замыкание произошло в наружном датчике отходящих газов;
  4. F20 – данный вид ошибки появляется, если был плохо подключен датчик перегрева или он находится в нерабочем состоянии. Ошибка указывает на срабатывание защиты от перегрева, который происходит в таких ситуациях;
  5. F23 – этот код появляется, если в агрегате недостаточно теплоносителя и из-за этого возникает большая разница между показаниями датчиков попадающей и обратной линии. Для устранения этой проблемы достаточно проверить правильность подключения датчиков, производительность наноса, а также его состояние, так как он может быть поврежден или заблокирован;
  6. F24 – недостаточное количество теплоносителя в самом котле. В такой ситуации температура резко увеличивается. Это может происходить из-за недостаточно давления в самой системе, низкой производительности насоса или его блокировке;
  7. F61 – нарушается подача сигнала управления к газовым клапанам. В такой ситуации нужно сразу же проверить клапаны или электронику, они могут быть неисправны.

При появлении этих и многих других ошибок на дисплее прибора нужно сразу же провести его диагностику и устранить все ошибки, чтобы предотвратить его выход из строя.

Диагностика и сбои котлов

Надо отметить, что оборудование Vaillant является одним из самых безопасных среди всех остальных. Количество настроек, параметров, проверок здесь существенно больше, чем в котлах других брендов. Котлы с дисплеями могут отображать коды состояния, диагностики (два уровня), сбоев и программы наладки. Обычному пользователю будут интересны только коды неполадок, потому все остальное в основном предназначено для сервисных специалистов.

Так же автоматика вайлант хранит историю всех ошибок, это делает очень удобной диагностику и поиск неисправности котла. В любой момент можно просмотреть 10 последних ошибок, которые были на котле (для выведения списка используется кнопка “info” и “-”).

Далее рассмотрим самые распространенные ошибки котлов Vaillant и рекомендации по их устранению.

Какие проверки выполняются перед первым пуском котла

Для дальнейшей нормальной и безопасной работы, а также сохранения гарантии, любое оборудование требует соблюдения ряда условий:

  • напряжение в сети по нормам ПУЭ и обязательное заземление котла (между нолем и “землей” в идеале не должно быть потенциала, Vaillant допускает не более 1.5 Вольт)

  • соответствие системы в целом мощности установленного оборудования (недостаток мощности по отоплению или ГВС запрещает осуществлять пуск). Постоянная работа котла на пределе мощности быстро приведет к выходу из строя агрегата.

  • проверка соблюдения норм установки дымохода (для атмосферных котлов наличие тяги, для коаксиальных дымоходов вылет трубы и наклона в сторону улицы)

Руководство по монтажу также предписывает устанавливать фильтра грубой очистки на подаче холодной воды в котел и на обратном трубопроводе системы отопления, а также газовый фильтр.

Более подробно изучить процесс ввода в эксплуатацию лучше в инструкции на конкретную модель котла.

Выбор проверочной программы (развоздушивание, заполнение системы) запускается включением котла и одновременным удерживанием кнопки “+” в течение 5 секунд. Активируется выбранная программа кнопкой “i”. Для котлов серии TEC предустановлено пять программ.

Советы специалистов

Есть несколько советов специалистов, которые стоит принять во внимание. В частности, ряд советов касается профилактики и начальному использованию котла

Рекомендации:

  • модель должна соответствовать запросам отопительной системы;
  • подключение должно производиться строго по инструкции;
  • любые небольшие отклонения от рабочего цикла должны сразу проверяться;
  • перед первым рабочим запуском должна проводиться диагностика;
  • установкой оборудования занимаются профессионалы, в противоположном случае могут возникнуть неполадки еще во время первых рабочих циклов.

Важно! Котел любого типа должен получать полноценное обслуживание. В противоположном случае со временем начнется ухудшение рабочего цикла

У большинства пользователей при эксплуатации возникают вопросы, на которые могут ответить только специалисты. Также на каждый вопрос есть ответ, который позволяет решить проблему. Советы:

  1. При отсутствии реакции на включение воды и наборе звуков, которые исходят из самого оборудования, стоит проверить линию подачи газа, а также газовый счетчик.
  2. При прыжках давления, которые происходят из-за расширительного бака, его можно просто накачать.
  3. При неправильной работе датчика давления выскакивает ошибка F75. Для устранения можно просто прижать кран подачи.
  4. При переменном отключении оборудования и подачи то горячей, то холодной воды стоит настроить минимальный размер давления.
  5. При задержках в переключении котла с одного режима на другой и звуках, которые похожи на бульканье, требуется выкачать лишний воздух.
  6. Кроме воды, можно применять только теплоноситель, специально подобранный под котел. Других жидкостей быть не должно.
  7. При полной остановке оборудования и затухания панели требуется проверить предохранители.
  8. При мигании значка с пламенем и отсутствии включения требуется прочистить фильтры и проверить датчики.
  9. Если имеется хороший напор холодной воды, но горячая идет плохо, то потребуется проверить и сменить теплообменник.

Стоит учесть еще один нюанс. По заводским настройкам устанавливается максимальное значение (не всегда, но часто). При наличии меньшей площади стоит уменьшить мощность. Эта процедура должна быть проведена после подключения при первой диагностике.

На дисплее могут высвечиваться разные коды ошибок, но, при этом, проблема бывает комплексной. Высвечивается та ошибка, которая мешает перейти оборудованию в рабочий режим.

После выявления недостатков требуется их устранение. Дальше проводится полный осмотр оборудования и настройка. После этого запускается диагностика, которая должна проверить все режимы и возможности котла.

Только после всех указанных процедур можно запускать оборудование в работу. Также важно после ремонта или устранения неполадок произвести чистку, которая необходима.

Есть важный нюанс. При нерегулярном обслуживании котла могут возникнуть проблемы с фильтрами, а также дымоходом. Именно поэтому процедура обслуживания подразумевает под собой не только смену деталей, но и полное приведение техники в порядок.

Чаще всего все проблемы при работе отображаются на дисплее. По этим указателям и требуется ориентироваться в первую очередь.


Основные характеристики продукции Вайлант

Фирма Вайлант занимается выпуском конденсационной техники, газовых нагревателей и газовых котлов как напольных, так и настенных. Ассортимент котлов достаточно велик, они изготавливаются с одним и двумя контурами. Двухконтурные наиболее распространены в виду их функции не только обогревать помещение, но и обеспечивать горячее водоснабжение.


Ассортимент газовых котлов Vaillant

Любой двухконтурный газовый котел производства Вайлант обладает следующими преимуществами:

  1. Обладает небольшим весом, довольно компактный;
  2. Прост в использовании и безопасен;
  3. Имеет большой диапазон мощности;
  4. Качественный, надежный и долговечный;
  5. Его монтаж не займет больших усилий;
  6. Имеет современный дизайн и систему управления;
  7. Отлично обогревает помещение и достаточно экономичен.

Кроме того, в каждый котел встроены датчики безопасности, в основном их 3, но в некоторых моделях их может быть больше. Первый датчик перекрывает газ в случае, если вдруг потухнет пламя, второй обеспечивает безопасный вывод продуктов сгорания, а третий контролирует температурный режим внутри агрегата. Также каждое устройство оборудовано тремя лампочками с разными цветами на панели управления. Зеленая лампочка горит, когда агрегат нагревает воду, желтая указывает на работу газа в котле, а красная информирует о каких-либо проблемах.

Несмотря на высокое качество и массу плюсов, есть и недостатки, среди которых выделяются:

  1. Зависим от электроэнергии;
  2. Отсутствует расширительный бак;
  3. Высокая цена как самого аппарата, так и его комплектующих;
  4. Отсутствует возможность закрыть панель управления, что не есть безопасно, если в доме есть дети.


Панель управления котла

Отличия настенных газовых котлов Vaillant atmoTEC и turboTEC

Котлы серии atmo и turbo фактически отличаются способом удаления продуктов горения газа. В первом случае газы удаляются естественным путем, во втором – принудительно с помощью вентилятора (турбины).

В маркировке котлов присутствуют и другие буквенные обозначения: pro и plus, VUW и VU. Иногда возникает необходимость понимать, какая конкретно версия котла установлена. Модель Pro — это упрощенная (эконом) версия котлов, поставляются только в двухконтурном исполнении.

Из различий Pro от Plus:

  • отсутствие функции горячего старта (система Aqua-Comfort);

  • меньшего размера вторичный теплообменник (на 13 пластин вместо 19);

  • ручное регулирование циркуляционного насоса;

  • открытая передняя панель с дисплеем меньшего размера.

Одноконтурный котел маркируется символами VU, двухконтурный VUW.

Видео на тему

Одноклассники

Газовые автономные системы отопления являются наиболее распространенными и оптимальными с точки зрения эргономики на сегодняшний день. Но из-за не самых лучших условий эксплуатации они часто подвергаются различным поломкам независимо от страны-изготовителя и цены агрегата.

Например, котел Вайлант, неисправности которого зачастую связаны с плохой очисткой газа, может не прослужить даже одного сезона, хотя стоит больших денег. И вины изготовителей в этом нет, потому что оборудование рассчитывается на оптимальные условия и не всегда может эффективно бороться с возникающими по вине коммунальщиков проблемами.

Особенности эксплуатации

Проблемы с котлом могут возникнуть в любой момент, причем, чем больше отслужил аппарат, тем вероятнее его выход из строя. Неисправности настенных котлов Вайлант можно предотвратить, если вовремя провести сервисное обслуживание и устранить предпосылки для аварийных ситуаций. Ежегодно необходимо проводить разборку всех основных узлов и агрегатов, тщательно их чистить и смазывать, если того требует ситуация.

Особое внимание стоит уделять газовой горелке, так как именно она забивается чаще всего, что приводит к невозможности в полной мере контролировать уровень пламени. С внутренних поверхностей рабочих камер необходимо счищать нагар

При использовании газа его будет немного, так что особых сложностей пользователь не испытает

Очень важно обслуживать дымоход, чтобы он в полной мере справлялся со своими функциями.

Неисправности газового двухконтурного котла Вайлант отличаются от одноконтурной модели ввиду более сложной конструкции. Аппарат одновременно выступает сразу в двух качествах, поэтому имеет двойную нагрузку. Присеем, если котел функционирует только в отопительный сезон, то водонагревателю приходится трудиться без перерывов. Но все равно необходимо выделять один день, в который система будет отключена, и получит соответствующее сервисное обслуживание.

Лучше сделать это своевременно и избавить себя от проблем, которые могут застать в самый неподходящий момент. Самая распространенная проблема с данной категорией нагревательного оборудования — течь воды на стыках. Поэтому нужно уделять особое внимание герметизации и использовать для этого самые современные средства. Соединение должно быть надежным, чтобы служить много лет и не создавать владельцам никаких проблем.

Другие неисправности котла

Если на дисплее высветилась ошибка F0 — проблема с датчиком температуры на подаче теплоносителя. Это может быть связано с поломкой самого датчика, повреждением его кабеля или штекера контакта на электронном блоке. F1 – то же самое, только на обратке.

F10 и 11 соответственно короткое замыкание температурных датчиков подачи и обратки. При срабатывании защиты от перегрева высвечивается F20. Это тоже может быть по причине несправного или неправильно подключенного датчика. Для устранения нужно проверить состояние датчика, кабеля, штекера.

F5 и 6 – повреждения наружного и внутреннего датчиков отходящих газов. Проблема может быть с самим датчиком, с кабелем, из-за неправильного подключения. F9 – отказ вентилятора, поломка реле тяги. Возможная причина – засор дымохода (). 15 и 16 – короткое замыкание внешнего датчика, связано, вероятно, с его поломкой. 13 – короткое замыкание на датчике горячего старта.

F22-24 указывают на недостаток теплоносителя в котле. Ошибка может появиться из-за неисправности датчика давления, при поломках или недостаточной мощности насоса, в случае неправильного подключения датчиков на подаче и обратке, при обрыве кабелей. В результате температура резко повышается, увеличивается вилка между подачей и обраткой.

27 – газовый клапан закрыт, но есть сигнал о наличии пламени. Это может быть связано с повреждением клапана или неисправностью контрольной автоматики. При перебоях в системе газораспределения горелка гаснет в процессе работы – ошибка 29. Она может также высветиться при неправильном заземлении.

33 – реле давления на подаче газа не замыкает контакт в течение получаса. Обычно при этом нет сигнала от реле, либо контакт не размыкается после того, как вентилятор выключен. 36 – отработанные газы поступают в котельную (). Это возможно при засоре приточного канала или дымохода. Котлы Vaillant оснащены двумя газовыми датчиками NTC, они замеряют температуру горения и тяги. Если вилка температур меньше необходимой, возможна 20-минутная остановка котла (S52) или блокировка (F36). После блокировки котел автоматически не стартует, нужно запускать вручную.

61 – нет сигнала на газовый клапан. Бывает при поломке самого клапана или из-за сбоев электроники. 62 – проблемы с отключением газового клапана. Негерметична газовая арматура, сбои электроники.

Ошибки 71 и 72 появляются при неправильных показаниях датчиков подачи и обратки (обычно из-за неисправности датчиков). 73 – заниженные показания датчика давления: возможны короткое замыкание, обрыв или неисправность датчика. 74 – завышенные показания (выше 4,5 бар), причины те же.

Ошибка F75 котла Vaillant – автоматика не фиксирует повышение давления более 50 мбар после пятикратного запуска насоса. Возможно, неисправен сам насос, датчик давления теплоносителя, расширительный бачок (), либо система завоздушена. Низкое давление в системе может быть также из-за недостатка теплоносителя.

Остальные неисправности котла Вайлант связаны с электроникой:

  • 49 – низкое напряжение на шине eBUS. Причины – перегрузка шины, короткое замыкание;
  • 63 – EEPROM, неисправен электронный блок;
  • 64 – неисправна электроника, короткое замыкание датчика на подаче или обратке;
  • 65 – перегрев или неисправность электроники;
  • 67 – контроль пламени подает сигнал за пределами диапазона (0-5 вольт).

При возникновении проблем с давлением теплоносителя следует убедиться в корректности работы насоса и проверить состояние расширительного бачка (при низком давлении и резких скачках – накачать бачок).

При отказе/некорректной работе электронного оборудования проверяют состояние контактов, параметры электросети, работоспособность стабилизатора.

В случае тревожных сигналов о работе горелки или тяги рекомендуется сначала прочистить дымоход. Нужно также проверить и, при необходимости, почистить конденсатоотводчик: на внутренних стенках скапливается известковый налет.

Видео о самостоятельном обслуживании газового дымоходного котла Vaillant.

Последовательность ввода в эксплуатацию котлов Vaillant

перед заполнением требуется тщательно промыть систему отопления (крупные частицы, оставшиеся после монтажных работ могут повредить исполнительные механизмы)

проверить состояние автоматического воздухоотводчика на циркуляционном насосе, если он закрыт – отвернуть на 1-2 оборота

запорные вентили на радиаторах отопления или термоголовки должны быть полностью открыты

заполнить систему отопления до давления не ниже 1 бара (как правило, 1.3 – 1.5 бара)

включить котел и проверить давление, при необходимости еще подпитать систему

обязательно проверить дефлектором газа наличие утечек

Vaillant требует заполнять систему подготовленной водой жесткостью не более 20 единиц по немецкой системе исчисления и запрещает добавление в систему антифриза или ингибиторов коррозии.

После того, как система заполнена, необходимо выполнить программу удаления воздуха P0, при которой будет работать только насос в специально предусмотренном режиме, и удаляться лишний воздух из контура отопления и ГВС

Особенности котлов Valliant

По своему качеству и техническим характеристикам каждый газовый котел марки Вайлант — это мощный прибор, который в состоянии обогреть как малогабаритную квартиру, так и частный дом.

Вот основные преимущества, которыми обладают подобные агрегаты:

  • Компактные габариты настенных котлов.
  • Высокий уровень мощности независимо от размеров агрегата.
  • Котлы Вайлант могут быть одно- или двухконтурными, что выгодно для домов без централизованной системы.
  • Практически вся продукция адаптирована под российские условия эксплуатации, поэтому она долговечна и безопасна в использовании.
  • Котлы Вайлант относятся к энергосберегающим приборам с низким уровнем выброса вредных продуктов горения в атмосферу.

Особенности использования

Современные котлы Valliant представляют собой высокотехнологичные устройства, оснащенные автоматикой, что гарантирует автономную работу оборудования. Приобретая устройство этой торговой марки, владелец получает агрегат, в котором есть все необходимое для простого и безопасного использования.

Многие из моделей оснащены системой предупреждения утечки газа и системой самодиагностики. Но в первую очередь эти «помощники» предназначены для обнаружения и устранения возникшей проблемы. При этом никто не отменял правила эксплуатации котлов, выпускаемых компанией Вайлант.

Кроме того, раз в год обязательно нужно проводить профилактические осмотры и обслуживание. Это существенно продлевает срок эксплуатации любого оборудования, и котлы этой марки — не исключение из правил.

Еще один важный фактор, который актуален для котла Вайлант — это правильный монтаж

Он должен проводиться по существующим нормативам и требованиям, так что это важное дело следует доверить специалистам. Они имеют соответствующие навыки, опыт и лицензию на выполнение подобных работ

Эксплуатация любого газового котла во многом зависит от того, какого типа оборудование установлено. В любом случае в инструкции к оборудованию имеется схема его установки, а также основные правила использования. Например, при покупке прибора с открытой камерой сгорания следует постоянно проветривать помещение. Ведь для своей работы такие котлы используют кислород, циркулирующий внутри дома или квартиры. В противном случае жильцам нечем будет дышать, а котел будет работать не на полную мощность.

Перед тем как пользоваться котлом, необходимо очень внимательно изучить инструкцию и убедиться, что система отопления содержит нужное количество жидкости, а также проверить работоспособность предохранительного клапана и поле горения. При необходимости следует подзарядить систему водой или другим теплоносителем. Делают это, добавив жидкость в расширительный бачок или через соответствующее отверстие, специально предназначенное для этой цели. Кстати, об этом должно быть указано в прилагаемой инструкции.

Еще один важный фактор — перегрев котла, что является достаточно неприятным инцидентом. Модели последнего поколения имеют специальную систему, защищающую от подобных неприятностей. Но если такой защиты нет, то следует удалять из системы попадающий в нее воздух, используя специальный клапан.

Еще несколько требований


Схема к серии eco COMPACT / 2

Кроме того, правильная эксплуатация подразумевает соблюдение еще нескольких моментов:

  • Система отопления — постоянно проверяйте состояние насосов, автоматики и трубопроводов. Ведь от них во многом зависит безопасность работы газового оборудования.
  • Помещение для котла — агрегат должен размещаться в комнате площадью не менее 4 квадратных метров с высотой потолков не менее 2,5 м, с естественным освещением и постоянным притоком свежего воздуха. Кроме того, ширина дверного проема в помещении не должна быть меньше 80 см, и в обязательном порядке необходима система вентиляции. Сечение дымохода должно совпадать с сечением выхода из используемого газового оборудования.
  • Категорически запрещено устанавливать котел непосредственно к стене. Необходимо оставлять рабочий зазор, что позволит проводить работы по обслуживанию газового оборудования.
  • При выборе изделия необходимо отдавать предпочтение агрегатам с автоматикой для быстрого перекрытия газа на случай его утечки. В процессе эксплуатации следует обращать внимание на отсутствие посторонних запахов, ненужного мусора и наличие тяги. Также необходимо регулярно чистить горелку. Проследите, чтобы в помещении не было запаха газа, а температура на дисплее не превышала 90 градусов.

В случае отключения котла на продолжительное время следует выполнить такие действия:

Схема устройства

  • Перекрыть кран подачи газа.
  • При питании автоматики оборудования от электросети и наличии в системе электрического циркуляционного насоса необходимо отключить их от электропитания.
  • Перекрыть краны холодного и горячего водоснабжения, а также вентиль, ведущий в отопительную систему.
  • Если система отопления заполнена водой, но при этом в ближайшее время ожидается снижение температуры, теплоноситель следует слить.
  • Полное отключение котла должен выполнять специалист.

Дополнительное оборудование


Водонагреватель послойного нагрева actoSTOR VIH QL 75B

  • Емкостный водонагреватель послойного нагрева
  • Объем 72 литра
  • Для комбинации с двухконтурными настенными газовыми котлами
  • Монтаж рядом с котлом


Комнатный регулятор температуры VRT 250

2х-позиционный термостат для помещений

  • Управление комнатной температурой в диапазоне 5—35°С
  • Недельное программирование блоками
  • Защита от замерзания электропитание от батареек
  • Настенный монтаж
  • Управляющий сигнал: 220В / 50Гц или 24 В постоянного тока


Комнатный регулятор температуры VRT 50

Комнатный регулятор температуры для помещений

  • Управление комнатной температурой в диапазоне 5—35°С
  • Защита от замерзания
  • Настенный монтаж
  • Совместимость с котлами с шиной eBus


Комнатный регулятор отопления calorMATIC 370

  • Комнатный регулятор отопления
  • Возможность недельного программирования
  • Отображает состояние котла
  • Графический дисплей


Автоматический регулятор отопления multiMATIC VRC 700

  • Интерфейc передачи данных стандарта eBus
  • Погодозависимое регулирование
  • Поддержка ГВС, включая рециркуляцию и вентиляцию
  • Цифровой таймер временных отрезков для управления отоплением, ГВС и рециркуляцией
  • Графический многоязычный дисплей с подсветкой


Автоматический регулятор отопления calorMATIC 630

  • Погодозависимый регулятор
  • Поддерживает до 12 дополнительных контуров отопления
  • Управляет каскадом из 2-8 котлов


auroMATIC 620

Регулятор для управления системой отопления с солнечными установками

  • погодозависимый регулятор отопления
  • Для управления как солнечными установками, так и комплексными системами отопления
  • Может поддерживать до 12 отопительных контуров
  • Возможность управления компактными теплоцентралями


Блок передачи данных VR 920

Блок передачи данных VR 920 обеспечивает удалённый доступ к управлению системой отопления, охлаждения и вентиляции

  • Только для использования с системным регулятором multiMATIC VRC 700/ x
  • Передача данных о системе отопления на смартфон и обратно посредством LAN-интернет
  • Мобильное приложение multiMATIC App
  • Для устройств с операционными системами iOS 9 и выше / Android 4 и выше


Приточно-вытяжная вентиляционная установка с рекуперацией тепла и влаги

  • Для помещений до 100 кв.м.
  • Эффективность рекуперации тепла до 92%
  • Экономит до 20% затрат на отопление и охлаждение
  • Сертифицирована для использования в пассивных домах
  • Для потолочного и вертикального настенного монтажа

Диагностика

Каждый котёл Вайлант имеет систему диагностики, входящую в состав электронного блока. Информация о состоянии агрегата выводится на ЖК-дисплей в виде кода (в т. ч. и о прошлых ошибках).

  • Все подводящие и отводящие соединения проверить на герметичность (сюда включаются отводы угарного газа, конденсата и ГВС).
  • Проверить: нет ли загрязнений в камере пониженного давления.
  • Проверить всю электрическую подводку: плотно ли сидят разъёмы и штекера.
  • Отвод конденсата и сифон проверить на наличие солевых и известняковых отложений. В случае необходимости — очистить.

Осмотрите газовую горелку – она чаще всего забивается нагаром. Очищать так же нужно внутренние стенки рабочих камер и дымоходов. В газовом оборудовании копоти бывает не очень много, так что больших трудностей у пользователя не будет.

Распространенные ошибки

Неисправности котла Вайлант Т4, который является самой распространенной моделью на отечественном рынке, в основном касаются неполноценной работы насоса вследствие недостаточного уровня давления в системе. Чтобы улучшить этот показатель может понадобиться более мощный агрегат, который придется установить дополнительно.

Также довольно распространенная проблема, когда не полностью выводятся в атмосферу отработанные газы. Здесь может хорошо выручить дымосос, который способен даже исправить не совсем корректную установку дымохода. Газовую горелку также нужно чистить не менее одного раза в год, а на водонагревательном контуре можно и чаще. Для решения более серьезных вопросов лучше обращаться в сервисный центр.


Каждый современный котел оборудуется автоматикой, которая отслеживает состояние всех систем и в случае возникновения внештатных ситуаций быстро перекрывает утечку газа. Поэтому не нужно беспокоиться, что может возникнуть взрывоопасная концентрация, если котел поломается, когда никого не будет дома.

Однако, стоит также учитывать, что работает компьютеризированный блок управления от электричества, так что необходимо обеспечить для него бесперебойную подачу напряжения, чтобы все системы продолжали функционировать в штатном режиме. Для этого используются ИБП с различной емкостью аккумуляторных батарей. Не лишним будет и установка стабилизатора напряжения.

Статус темы:

Закрыта.

Страница 8 из 205

  1. al123

    Регистрация:
    07.11.07
    Сообщения:


    374

    Благодарности:
    152

    al123

    Живу здесь

    Регистрация:
    07.11.07
    Сообщения:
    374
    Благодарности:
    152
    Адрес:
    Тула

    А вот такой вопрос:
    котел vaillant turbo tec pro 24 квт, 3 года — штатно отрабатывает цикл на отопление, но при отключении иногда промаргивает зеленая лампочка — типа есть расход воды на ГВС. Утечек нет, но давление на входе ГВС колеблется — бывает и нормальное и ниже среднего. ГВС без рециркуляции/бойлеров и тп.
    Это нормально или трехходовой барахлит — чистить/менять?

  2. Doobik

    Регистрация:
    09.12.09
    Сообщения:


    10.698

    Благодарности:
    3.614

    Doobik

    Живу здесь

    Регистрация:
    09.12.09
    Сообщения:
    10.698
    Благодарности:
    3.614
    Адрес:
    Екатеринбург

    3х ходовой не при чем. Смотрите почему давление в водопроводе скачет

  3. al123

    Регистрация:
    07.11.07
    Сообщения:


    374

    Благодарности:
    152

    al123

    Живу здесь

    Регистрация:
    07.11.07
    Сообщения:
    374
    Благодарности:
    152
    Адрес:
    Тула

    Давление не так чтобы резко скачет, но меняться — меняется. Видимо, от неравномерного разбора, а может на водокачке что — водопровод центральный. Интересует, собственно, причина поведения котла — пушной зверек подкрадывается или перестраховываюсь?

  4. Doobik

    Регистрация:
    09.12.09
    Сообщения:


    10.698

    Благодарности:
    3.614

    Doobik

    Живу здесь

    Регистрация:
    09.12.09
    Сообщения:
    10.698
    Благодарности:
    3.614
    Адрес:
    Екатеринбург

    Думаю, что при изменении давления возникает движение турбинки датчика протока и котел реагирует на это. Нормальное дело. Это можно легко проверить — перекройте водопроводную трубу и посмотрите прекратится ли.

  5. Ruta

    Регистрация:
    28.01.10
    Сообщения:


    3

    Благодарности:
    0

    Ruta

    Новичок

    Регистрация:
    28.01.10
    Сообщения:
    3
    Благодарности:
    0
    Адрес:
    Анапа

    Подскажите пожалуйста! Я два года являюсь «счастливым» обладателем котла Vaillant Туrbo Max Pro, и вторую зиму подряд одна проблема. Котел работает исправно когда на улице не холоднее примерно -5С, а когда наступает настоящий холод, он останавливается. При этом начинает мигать указатель в виде песочных часов (по-моему он называется «розжиг») и дальше уже горелка не зажигается. При повторном выключении-включении котла или при нажатии кнопки снятия ошибки работать начинает, но не всегда. Тогда, по научению специалиста, приходится снимать переднюю крышку котла, снять силиконовую трубочку и слегка в нее подуть, до характерного щелчка. Тогда котел заведется гарантировано. Этот же специалист -работник сервисного центра, объяснил, что это особенность всех турбированных котлов- образуется конденсат и этот дефект никак не лечится. Подскажите так ли это на самом деле? Не хочется через два года эксплуатации менять не самый дешевый котел, но приходить с работы в замороженный дом тоже приятного мало…

  6. al123

    Регистрация:
    07.11.07
    Сообщения:


    374

    Благодарности:
    152

    al123

    Живу здесь

    Регистрация:
    07.11.07
    Сообщения:
    374
    Благодарности:
    152
    Адрес:
    Тула

    Знакомым сервисник только посоветовал выше температуру на котле держать или хотя-бы повышать периодически.

  7. Ruta

    Регистрация:
    28.01.10
    Сообщения:


    3

    Благодарности:
    0

    Ruta

    Новичок

    Регистрация:
    28.01.10
    Сообщения:
    3
    Благодарности:
    0
    Адрес:
    Анапа

    Температура выставлена на максимум. При этом датчик температуры показывает в диапазоне 30-62, не выше. Хотя в инструкции максимальная температура значится 82, но до этой отметки мой котел никогда не дотягивал. Думаю может качество газа не очень (бензин же разбавляют, может и газ тоже), а возможно всё же котел деффектный.

  8. al123

    Регистрация:
    07.11.07
    Сообщения:


    374

    Благодарности:
    152

    al123

    Живу здесь

    Регистрация:
    07.11.07
    Сообщения:
    374
    Благодарности:
    152
    Адрес:
    Тула

    Скорее просто давление в магистрали не ахти, а котел не подстроен под такое давление. По идее, при установке котла должны были настроить, м.б. со временем понизилось — к магистрали еще потребителей наподключали..

  9. jvolfss

    Регистрация:
    01.05.08
    Сообщения:


    877

    Благодарности:
    73

    jvolfss

    Живу здесь

    Регистрация:
    01.05.08
    Сообщения:
    877
    Благодарности:
    73
    Адрес:
    Луганская область

    Ruta
    Песочные часы это недостаточная цыркуляция через теплообменние.
    Возможные причины.
    1.Засорен фильтр перед котлом по СО.
    2. Малая производительность насоса.
    3.Забит теплообменник.
    4.Плохой проток через СО.
    5. Напряжение между корпусом котла и нулем .
    6 Неисправность в электронной плате.( Встречал именно такую неисправность из-за неисправности электронной платы после «шаманства» над ней,котел исправно работает 2 год )

  10. al123

    Регистрация:
    07.11.07
    Сообщения:


    374

    Благодарности:
    152

    al123

    Живу здесь

    Регистрация:
    07.11.07
    Сообщения:
    374
    Благодарности:
    152
    Адрес:
    Тула

    В инструкции написано, что часики — «Команда на открытие внутреннего газового клапана.».

  11. jvolfss

    Регистрация:
    01.05.08
    Сообщения:


    877

    Благодарности:
    73

    jvolfss

    Живу здесь

    Регистрация:
    01.05.08
    Сообщения:
    877
    Благодарности:
    73
    Адрес:
    Луганская область

    Это в рабочем режиме.А при сбое этот символ означает то что я указал выше.
    При збое подключите к котлу vrDialog и код ошибки будет F22 если плата управления родная.если плата уже менялась,то может быть код ошибки и F23

  12. al123

    Регистрация:
    07.11.07
    Сообщения:


    374

    Благодарности:
    152

    al123

    Живу здесь

    Регистрация:
    07.11.07
    Сообщения:
    374
    Благодарности:
    152
    Адрес:
    Тула

    Индикатор газа мигает при недостаточной циркуляции, при том, что есть индикатор насоса? Спорить не буду, конечно — специалисту видней :)

  13. he-sjan

    Регистрация:
    04.05.09
    Сообщения:


    1.779

    Благодарности:
    392

    he-sjan

    Живу здесь

    Регистрация:
    04.05.09
    Сообщения:
    1.779
    Благодарности:
    392
    Адрес:
    Грузия, Тбилиси

    jvolfss +
    7. Засорён фильтр газового клапана, или сам клапан;
    8. Окислился электрод контроля пламени, не «цепляет» ионизацию;
    9. Грязная горелка — на ионизационный электрод пламя попадает в недостаточном колличестве, с-но ток ионизации временно ниже допустимого предела… Процессор выдаёт ошибку на «песочные часы».

  14. jvolfss

    Регистрация:
    01.05.08
    Сообщения:


    877

    Благодарности:
    73

    jvolfss

    Живу здесь

    Регистрация:
    01.05.08
    Сообщения:
    877
    Благодарности:
    73
    Адрес:
    Луганская область

    Индикатор насоса? Первый раз слышу о нем у этой модели котлов.
    Если нетрудно покажите где он находится или каким знаком обозначается.

  15. he-sjan

    Регистрация:
    04.05.09
    Сообщения:


    1.779

    Благодарности:
    392

    he-sjan

    Живу здесь

    Регистрация:
    04.05.09
    Сообщения:
    1.779
    Благодарности:
    392
    Адрес:
    Грузия, Тбилиси

    Однозначно!… его там нет…

Страница 8 из 205

Статус темы:

Закрыта.

Ремонт газового котла Vaillant: расшифровка закодированных нарушений в работе и методы борьбы с проблемами

У газового оборудования марки Vaillant, предназначенного для отопительных систем, масса веских плюсов. Среди них лидирует качественная сборка и применение надежных компонентов, обеспечивающих исправную работу. Однако ресурс любой техники не безграничен, да и несоблюдение правил не лучшим образом отражается на состоянии агрегата.

Вы получите подробную информацию обо всех видах повреждений и сбоев в работе, характерных для отопительных устройств с логотипом Vaillant. Узнаете, как отличить данных о состоянии котла от сведений о назревающих или уже сформированных дефектах. Наши рекомендации помогут в профилактическом обслуживании.

Преимущества системы самодиагностики

Газовые отопительные агрегаты Вайлант пользуются вполне обоснованной популярностью среди владельцев загородных домов и собственников квартир из старого жилого фонда. Надежные котлы крайне редко ломаются, не доставляют неудобств хозяевам, не подводят обладателей в отопительный сезон.

Немецкая компания предлагает отечественному потребителю широкий ряд котлов традиционного и конденсационного типа. В линейке есть напольные и настенные модели, атмосферное и турбинированное оборудование разной мощности. Широкий ряд предложений позволяет выбрать подходящий вариант как по типу исполнения, так и по мощности.

Весомым преимуществом отопительного оборудования от немецкого производителя считается система самодиагностики. Несложный в освоении набор букв и цифр предоставляет возможность своевременно выявить нарушения и оперативно поправить ситуацию.

Давайте сообща разберемся в зашифрованных производителем подсказках и в том, что следует делать для восстановления работоспособности котла.

Уровни предупреждения об ошибках

Для выявления нарушений в работе и мониторинга состояния газовых котлов производитель разработал уникальную систему оповещения. Все отображающиеся на дисплее агрегата сведения делятся на две группы. Первая из них рассчитана на несведущих в тонкостях газового хозяйства владельцев, вторая – на мастеров сервисных служб.

Удостоверение сертифицированного мастера Производить ремонтные операции, для выполнения которых требуется разбирать корпус котла, могут только аккредитованные компанией Vaillant ремонтники

Принцип такого деления обоснован уровнем потенциального исполнителя ремонта. Ведь не только производитель котлов Vaillant, но и все его «соратники» предупреждают о том, что не все ремонтные операции могут быть выполнены собственноручно хозяевами агрегатов. Есть поломки, с устранением которых самостоятельному домашнему мастеру лучше не связываться вообще.

Дело даже не в том, что после вмешательства самостоятельного умельца гарантийные обязательства автоматически аннулируются. Важно, что газовое оборудование и перерабатываемое в нем топливо при неграмотном обращении взрывоопасно, токсично, пожароопасно. А результат выполненного дилетантом ремонта способен объединить все перечисленные риски, добавив к ним нанесение урона соседям.

С учетом вышеизложенных причин система диагностирования разделена на две части. Первая часть доступна собственнику котла. Руководствуясь информацией, закодированной изготовителем, хозяин может устранить нарушения в работе доступными ему методами.

Введение пароля для доступа к информации второго уровня Для того чтобы получить информацию второго уровня, ввести нужно пароль, который известен только мастеру, обслуживающему оборудование по заключенному перед монтажом договору

Вторая часть закодированных сведений об ошибках оборудования доступна только газовщикам, с которыми владелец техники должен заключить договор еще перед установкой агрегата. Согласно договорной документации осуществляется поставка топлива, отслеживание технического состояния и выполнение ремонтов.

Чтобы получить доступ ко второй части данных об ошибках, мастер газовой службы вводит пароль, который неизвестен хозяину. Казалось бы, собственнику информация об этих ошибках вовсе не нужна, так как все операции за этим «барьером» ему все равно недоступны.

Пайка медного теплообменника газового котла Для выполнения ремонтных действий, относящихся ко второму уровню ошибок, исполнителю нужны специализированные знания, немалый опыт и инструменты, которые вряд ли найдутся в арсенале домашнего умельца

Но! Вспомним о том, сколько денег мы вложили в организацию отопления. Подумаем о том, что за приобретение, подключение, установку была заплачена солидная сумма. И позаботимся о том, чтобы все работы по восстановлению функционирования агрегата выполнялись в соответствии с инструкциями производителя. Потому и узнаем, что следует делать при появлении на дисплее кода ошибки.

Как следить за состоянием оборудования?

Для того чтобы получить информацию о назревающем или уже случившемся сбое в работе, нужно воспользоваться диагностическими программами, обозначенными программистами компании в меню диапазоном от Р.0 до Р.6.

Вход в информационную систему осуществляется следующим образом:

  • Находим на панели управления две кнопки. На одной из них должен быть значок «i», на второй «+».
  • Одновременно активизируем обе кнопки. Удерживаем их до появления на экране «d.0».
  • Пользуясь кнопками со знаками «+» и «-», продвигаемся в списке неисправностей, чтобы достичь нужного нам пункта в диагностике. Подтверждаем найденное, нажав кнопку «i», знакомимся с представленной системой информацией.

Заметим, что вход в режим диагностики даже первого уровня позволяет изменять настройки. Бывает, что блокировка двухконтурного котла, например, происходит из-за слишком высокой температуры, выставленной во время настройки перед первым запуском. В решении подобных проблем необязательно прибегать к помощи мастера.

Изменяются рабочие параметры посредством манипуляций с уже известными нам кнопками «+» и «-». Все внесенные изменения следует закрепить. Новые данные фиксируются при нажатии кнопки со значком «i» с последующим удерживанием ее в течение 5 секунд по минимуму.

Если представленные котлом сведения и описанные в руководстве изготовителя действия не привели к желаемому результату, вызываем мастера. Он вводит пароль, благодаря чему открывается следующий уровень диагностики. Сертифицированному ремонтнику видна вся информация об ошибках в работе газового котла Вайлант и все коды, присвоенные производителем.

Помимо ошибок обоих уровней высокотехнологичная система может оповещать о техническом состоянии агрегата. В этой сфере тоже предусмотрено деление. Данные о состоянии закодированы буквенно-цифровой комбинацией, начинающейся с литеры «S», информация об ошибках начинается с «F».

Список неполадок первого уровня

Рассмотрим для начала, с чем «бороться» хозяин сможет самостоятельно, не опасаясь получения полной непригодности изделия и лишения гарантии.

В списке доступных для исправления ситуаций значится два варианта:

  • Котел не работает вообще. Т.е. прибор не греет теплоноситель, если он одноконтурный, не греет ни теплоноситель, ни санитарную воду, если это двухконтурная модель.
  • Котел греет санитарную воду, но не нагревает теплоноситель. Эта проблема свойственна только двухконтурным агрегатам.

У обеих указанных позиций есть ряд вполне устранимых причин и несколько способов решения, с которыми стоит ознакомиться рачительному хозяину. Однако перед детальным изучением обстановки следует проверить, подключен ли вообще котел к сети и не отключена ли одна из функций: отопление или ГВС.

Вот теперь рассмотрим типичные  причины и методы их устранения для случая, если котел не греет вообще:

  • Закрыт газовый кран. Оба запорных устройства, установленных газовщиками на входной газовой трубе надо открыть.
  • Перекрыта поставка холодной воды. Решается путем открытия запорного крана на водопроводной трубе.
  • Нарушения с электроснабжением. Нагревательный агрегат прервет работу при отсутствии электропитания. Если подача электричества будет восстановлена, котел запуститься сам.
  • Задана слишком низкая температура. Допущенную при выполнении настроек оплошность собственник котла исправляет банальным переводом агрегата в требующийся температурный режим.
  • Падение давления воды (F22). О недостатке напора в системе для нормальной работы котла сообщит кодировка. Ее появление означает, что надо стравить воздух из батарей и открыть подпиточный кран, расположенный снизу устройства.
  • Отказ разжигаться (F28). Если третья попытка разжечь газовое нагревательное оборудование не привела к положенному результату, надо найти на панели управления кнопку снятия сбоя, нажать на нее и держать положение не меньше секунды. Снова неудача? Звоните газовщикам.
  • Неисправность дымохода (F48). Эта сигнал о повышении температуры отводимых дымовых газов. Застояться и перегреться они могли из-за засоренного внешнего дымохода, который надо прочистить.

Отметим, что о падении давления просигнализирует также индикация S76. Этот код из группы мониторинга состояния котла. Однако для восстановления работы потребуются те же действия, что и при фиксации ошибки F22.

Система дымоудаления газового котла Ради собственной безопасности, здоровья и безопасности своих домочадцев хозяин котла обязан следить за системой дымоудаления. Полноценный отвод газов необходим, так как продукты переработки голубого топлива крайне токсичны

Второй тип нарушений, определяемый по работе только ГВС без нагрева теплоносителя , чаще всего связан с допущенными в ходе настроек ошибками мастера. Изменить температуру можно самостоятельно. В приложенном к котлу руководстве подробно написано, как выполнить эту операцию.

Перечень ошибок второго уровня

Теперь разберем неполадки, которые сможет расшифровать только мастер из сервисной службы. Контролировать действия исполнителя, если вам дорог совсем недешевый агрегат, тоже бывает крайне полезно. Особенно, если ремонтник с первого взгляда не внушает должного доверия.

Сразу оговоримся, что если на дисплее индуцируется прочерк, то нарушений в функционале нет, скорее всего, беспокоят неверно выставленные настройки. Если отображается несколько кодов, чередующихся друг с дружкой, то нарушений несколько. Значит, мастеру предстоит выбрать еще и верную последовательность устранения поломок.

Ошибка F.0. Неполадки с температурным датчиком NTC, размещенным на подающей ветке. Причин у того, что устройство перестало фиксировать температуру, несколько. Датчик мог выйти из строя сам, а может быть нарушено электрическое соединение.

Температурный датчик для линий ГВС В выборе запчастей для ремонта котлов с логотипом Vaillant следует не только соответствие типа компонента модели котла. Желательно отдать предпочтение изделиям от производителя агрегата, чтобы достичь полной совместимости

Во всех случаях производится разборка котла для выявления нарушений. При обнаружении ослабления штекерного соединения с электронной платой его восстанавливают. Если требуется замена устройства или провода, она производится.

Ошибка F.1. Проблемы с температурным датчиком NTC, установленным на трубе обратки. Все действия, проводимые для устранения предыдущей ошибки, производятся в том же порядке.

Ошибка F.5. Несрабатывание датчика дымовых газов за пределами котла. По аналогии с предыдущими ошибками надо проверить штекерное соединение с электронной платой и прозвонить проводку. Если причина в результате не обнаружилась, придется менять датчик.

Ошибка F.6. Размыкание датчика дымовых газов в пределах котла. Так же проверяют кабель, соединения кабеля, штекерное соединение с электронной платой и само устройство. По итогам выявленных поломок восстанавливают контакты, меняют провод или само регистрирующее устройство.

Ошибки F.10; F.11; F.15; F.16. Короткое замыкание: ошибки 10 и 11 – замыкание датчиков температуры на подаче и на обратке, коды 15 и 16 – замыкание датчиков дымовых газов снаружи и изнутри. При регистрации КЗ всех перечисленных видов датчиков производится их замена.

Ошибка F.20. Срабатывание температурного предохранителя. Нужно проверить, правильно ли установлен и подключен температурный датчик на подающей теплоноситель ветке. Чаще всего предохранитель срабатывает без реальной причины, если сборка этого участка цепи произведена была неправильно. Реже так происходит из-за поломки датчика.

Ошибка F.22. Работа котла «всухую» или недостаток воды в агрегате. Это сигнал о том, что в приборе есть утечка или насос не справляется с перекачкой. Однако если утечка не обнаружена, то все дело в насосе: либо сломан он сам, либо повреждено электрическое подключение. Задача решается заменой.

Вторичный теплообменник для ГВС Работа «вхолостую», т.е. без воды, — прямой путь к прожиганию стенок теплообменников. Если вовремя не среагировать на индикацию прибора, замена устройств плюс установка может ощутимо опустошить семейный бюджет

Кроме того, поломаться могло устройство, блокирующее работу котла при превышении температурного предела. Чинить его не имеет смысла, как правило, осуществляется замена этого вида выключателя.

Ошибка F.23. Сильно различаются показания, снятые датчиками температуры на входе и выходе из котла. Происходит чаще всего из-за недостаточного объема воды в агрегате или слишком медленного ее движения. Виноват насос – он либо сломан, либо заблокирован.

Ошибка F.26. Не определяется поток горючего, поставляемый газовым клапаном шагового устройства. В этом случае проблему нужно искать в проводке газового клапана или в электрической цепи, примененной для его подключения. Возможно, нет контакта между шаговым двигателем и электронной платой.

Ошибка F.28. Невозможно разжечь котел, даже после многочисленных попыток агрегат не запускается. К самым распространенным причинам проблемы относят нарушения в системе поставки газа в камеру горения. Нужно проверить газовый клапан, не исключено, что он просто неправильно настроен, а не сломан.

Подвести может компания, поставляющая потребителю газ в соответствии с заключенным договором. В голубом топливе может оказаться слишком много воздуха, доля которого превышает положенную для горения норму. Не исключено, что сработала противопожарная защита.

Если с системой подачи газа все в порядке, неполадки нужно искать в газоподающей арматуре. Проверить надо электромагнитный клапан, запальное устройство, в том числе его штекер, трансформатор, примененную в подключении проводку и ее клеммы. Убедившись в работоспособности перечисленных устройств, приступают к тестированию кабеля ионизации и платы управления.

Газовый клапан настенной мини котельной Поломка газового клапана угрожает бесконтрольной подачей голубого горючего или полным прерыванием поставки газа в камеру сгорания. Его можно отремонтировать, если перегорела обмотка, но при более серьезных дефектах желательно поменять

Ошибка F.29. Погасло пламя в ходе нагрева теплоносителя, после чего агрегат не зажигается вовсе. В этом случае подачу горючего прерывает запальный трансформатор. Его надо проверить, почистить запальное устройство или заменить. Также стоит проверить заземление котла : устроено ли оно и насколько правильно все сделано.

Ошибка F.36. Работа котла заблокирована датчиком отработанных газов. Прежде всего надо проверить дымоотводный канал, при необходимости его надо восстановить или прочистить. Если в канале не было затора или сильного сужения из-за наростов гари, значит, неисправен сам датчик или линия его подключения к электрической цепи.

Ошибка F.49. Падение напряжения на электронной шине. Это результат короткого замыкания на шине или подключения к ней двух разнополярных источников.

Ошибка F.61. Неполадки с управлением газовыми клапанами. Происходит из-за короткого замыкания электромагнитной части газового клапана или из-за короткого замыкания на изоляцию кабеля. Другой причиной является неисправность электронного устройства управления.

Ошибка F.62. Изменение задержки активизации газового клапана. Следовательно, нарушена герметичность арматуры, подающей газ и регулирующей его давление.

Ошибка F.63; F.64. Поломка электронной платы или подключенных к ней датчиков. Надо проверить датчики, соединяющую их с платой электропроводку и непосредственно электронную плату.

Ошибка F.65. Нагрев электроники. Слишком высокая температура электронного устройства управления бывает из-за близкого расположения нагревательных приборов или из-за выхода из строя электронной платы. Между электронной системой управления и любым оборудованием, вырабатывающим в ходе использования тепло, необходимо соблюдать указанное в руководстве к прибору расстояние.

Чистка системы розжига и ионизации Если в ходе разжигания котла регулярно наблюдаются проблемы, агрегат часто блокируется, реагируя на команды системы ионизации, сначала стоит почистить устройства, избавив их от нагара

Ошибка F.67. Устройство ионизации не срабатывает. Традиционно проверяют само устройство, электронную плату и соединяющую их электрическую цепь.

Ошибка F.70. На дисплее электронной платы и/или дисплея отображаются не все функции или не отображаются совсем. Решается путем замены неподходящего варианта.

Ошибка F.71; F.72. Показания датчика подающей и отводящей линии неверны. Следует проверить датчики, электронную плату, проводку и электрические соединения.

Ошибка F.73. Демонстрация неверных данных датчиком давления. Сломан сам датчик давления или нарушена электрическая цепь между платой и устройством, фиксирующим значения напора в системе.

Ошибка F.75. Отсутствие реакции датчика давления на колебания давления. Если датчик никак не реагирует на резкое повышение и падение давления воды, значит, он неисправен, придется менять. Правда бывает, что причина не в нем, а в циркуляционном насосе, тогда придется менять насос.

Ошибка F.77. Поломка заслонки отработанных газов. Ощущается легкое задымление в помещении с котлом. Немедленно следует устроить залповое проветривание и вызвать мастера для проверки устройства и проведения ремонта.

Вентиляция в помещении с газовым оборудованием В помещении с установленными котлами, будь то котельная или кухня в многоквартирном доме, должна быть организована безупречно действующая вентиляция естественного типа. Должен быть обеспечен стабильный приток свежего воздуха и отвод отработанной массы в вытяжные отверстия

Мы рассмотрели только нарушения в работе атмосферных котлов. Списки ошибок традиционных турбированных и конденсатных моделей несколько отличаются, что обосновано разницей в конструктивных решениях и отличиях в принципах действия. Полный перечень можно найти в инструктаже для сертифицированных производителем газовщиков, аккредитованных на выполнение ремонта.

Важное преимущество: все модели котлов Вайлант снабжены так называемым «накопителем ошибок». В нем отображены десять крайних нарушений в работе, зафиксированные электроникой котла. Найти эту позицию можно в меню платы, нажав одновременно на две кнопки «i» и «-».

Если после ознакомления с информацией о нарушениях не нажимать ни одну из клавиш 4 сек., электроника котла автоматически вернет его в прежний режим работы.

Ценные рекомендации опытного собственника по переводу котла на работу в соответствии с сезоном:

Для того чтобы реже сталкиваться с поломками оборудования, нужно четко следовать указаниям производителя, досконально прописанным в приложенном к изделию руководстве. Соблюдение эксплуатационных предписаний – гарантия бесперебойной работы. Но если нарушение произойдет, наши подсказки помогут оперативно найти причину.

Понравилась статья? Поделить с друзьями:
  • Ошибка печати на hp laserjet professional p1102
  • Ошибка пес 2020 unable to initialize steam api
  • Ошибка печати на hp laserjet m1005
  • Ошибка пес 2016 msvcp100 dll
  • Ошибка печати на hp color laserjet
