Ошибка печки маз er 07

Клапан электромагнитный МАЗ климат-контроля 24V РОДИНА КЭТ07 — — 1 отзыв

Электронный регулятор оборотов ЭР-07

Электронный регулятор оборотов ЭР-07 поставляется в комплекте с соединительным шнуром, гнездовой колодкой и кнопкой.

Устанавливается на мусоровозы серии КО-449, КО-427, КО-450, КО-452 производства Мценского завода Коммаш.

Инструкция по программированию оборотов электронного регулятора ЭР-7

1. Обороты, которые автоматически устанавливает электронный регулятор оборотов, программирует изготовитель спецоборудования. Обороты вносятся в долговременную энергонезависимую память электронного регулятора оборотов.

2. Для программирования максимальных оборотов необходимо проделать нижеследующую процедуру:

устранение ошибки печки Маз. Er07 ошибка.

  1. Заглушить автомобиль и выключить зажигание.
  2. Нажать кнопку ЭР-07 и удерживать ее в нажатом состоянии.
  3. Включить зажигание. Через некоторое время индикатор регулятора начинает мигать
  4. Необходимо считать количество зажиганий светодиода. Кнопку необходимо отпустить на восьмом зажигании. Мигания кнопки продолжатся. Подсчет продолжаем.
    На одиннадцатом зажигании кнопку нажимаем вновь и удерживаем ее до четырнадцатого зажигания, затем вновь отпускаем.
    Кнопка продолжает мигать. После двадцати двух миганий кнопка гаснет.
  5. Заводим автомобиль. Включаем КОМ (коробку отбора мощности), но спецоборудование не включаем.
  6. Педаль газа отпущена.
  7. Нажимаем и удерживаем кнопку управления. Светодиод начинает мигать.
  8. Педалью газа устанавливаемнеобходимые для спецоборудования обороты двигателя и затем отпускаем кнопку. Если после отпускания кнопки светодиод мигнет один раз и погаснет, то программирование было проведено успешно и регулятор видел подключение по тахометру. Если два раза и погаснет, то программирование проведено успешно, но подключения по тахометру не было. Если после отпускания кнопки светодиод мигнет три раза или четыре, программирование не произведено. Такое возможно, если мала разница между отпущенным положением педали и установленным или мала разница оборотов по тахометру холостых и установленных.
  9. Когда программирование завершено, можно проконтролировать установленные обороты. Для этого медленно нажимаем педаль газа и следим за светодиодом. Когда обороты двигателя будут равны или превысят обороты установленные – светодиод начинает мигать. Когда обороты двигателя будут меньше чем установленные, светодиод погаснет.
    Если установленные вышеописанным способом обороты необходимо изменить, повторно пароль вводить не потребуется, необходимо будет лишь еще раз пройти п.п. 6) – 9).
  10. Для выхода из режима программирования необходимо заглушить двигатель и выключить зажигание.

3. Установленные максимальные обороты сохраняются в памяти электронного регулятора и могут быть изменены лишь процедурой, описанной в этом приложении.

Печка на автомобиле МАЗ, Как переделать чтобы в машине была жара.

4. Если во время программирования включить выключатель спецоборудования, то процедура программирования будет прервана.

Источник

Клапан электромагнитный МАЗ климат-контроля 24V РОДИНА

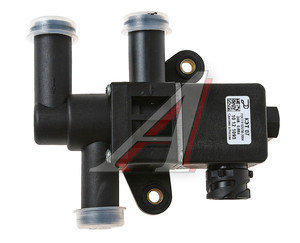

Изображение 1, КЭТ 07 Клапан электромагнитный МАЗ климат-контроля 24V РОДИНА

Артикул: КЭТ 07
Дополнительный артикул: КЭТ07, КЭТ 07-01
Клапан электромагнитный МАЗ климат-контроля 24V РОДИНА
Производитель: Объединение Родина
Система автомобиля: Кузов, ..Отопление и вентиляция кабины

С этим товаром покупают

На складах : 21 шт.

Артикул: LK-3875 (K008457)

На складах : 6 шт.

На складах : 2173 шт.

На складах : 215 шт.

На складах : 133 шт.

На складах : 50 шт.

На складах : 33 шт.

На складах : 24 шт.

На складах : 41 шт.

На складах : 41 шт.

Техническая информация

На всех типах автомобилей, автобусов, тракторов и спецтехники широко применяются устройства управления потоками жидкостей и газов — электромагнитные клапаны. О том, что такое электромагнитные клапаны, как они устроены и работают, и какое место занимают в автотракторной технике — читайте в этой статье.

Автомобильный кондиционер, как и любой другой механизм и сложная система, не застрахован от неисправностей и поломок, которые негативно сказываются на комфорте поездок. Об основных неисправностях кондиционера и его компонентов, их причинах и устранении, а также о диагностике и обслуживании системы кондиционирования салона читайте в данной статье.

Давно прошли те времени, когда автомобиль ценился только за его технические характеристики и внешний вид, сегодня очень важной составляющей машины является ее комфорт. За создание комфорта отвечает несколько систем автомобиля, в том числе кондиционер и дальнейшее его развитие — климат-контроль. Именно об этих двух системах пойдет речь в данной статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

РОДИНА

Представляем Вам продукцию ООО «Объединение Родина». Предприятие выпускает более 60 видов электропневмоклапанов, широкий спектр комплектующих изделий для автомобилестроения и других отраслей, делая ставку на модернизацию и внедрение инновационных технологий, это предприятие оправдало доверие покупателей и специалистов.

ООО «Объединение Родина» по своему техническому уровню не уступают лучшим зарубежным образцам. Это подтверждается системой менеджмента качества предприятия, которая сертифицирована в январе 2003 года на соответствие международному стандарту ГОСТ Р ИСО 9001 — 2001 (ИСО 9001:2000) (рег. № POCC RU.ИС46.К00044 от 30.05.2006 г.). За последние три года этот сертификат уже трижды подтверждался внешним аудитом, что говорит о высоком уровне ответственности всех служб предприятия на любых этапах производства — от разработки нового изделия до его реализации и гарантийного обслуживания. Кроме того, в 2006 году с целью повышения качества и конкурентоспособности продукции, предприятие первым в России прошло и внедрило систему менеджмента качества ГОСТ Р 51814.1 — 2004 (ИСО/ТУ 16949:2002) (рег. № СДС СМК.ОС 004.0001 от 18.07.2006 г.).

Наличие товара на складах и в магазинах, а также цена товара указана на 09.09.2022 10:00.
Представленные данные о запчастях и товарах на этой странице несут исключительно информационный характер.

Источник

дон юг авто сервис ИНСТРУКЦИИ ДЛЯ РЕМОНТА И ЭКСПЛУАТАЦИИ ГРУЗОВОЙ СПЕЦТЕХНИКИ. Страницы Cамые просматриваемые дон юг авто сервис > Статьи > статьи по ремонту автомобилей > Подогреватель

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

1 – Линейная шкала индикации функционирования (20 делений, 1 деление – 5 % регулируемого параметра).

2 – Табло информационное.

3 – Клавиша включения/выключения БУМ и режима “Авто”.

4 – Клавиша включения/выключения режима кондиционирования.

5 – Клавиша регулирования оборотов вентилятора.

6 – Клавиша регулирования мощности отопления (расход теплоносителя через радиатор) и температуры воздуха в салоне кабины в автоматическом режиме от +16 °C до +32 °C.

7 – Клавиша активирования режима антизапотевания, регулирования потока воздуха на ветровое стекло.

8 – Клавиша регулирования потока воздуха в ноги.

9 – Клавиша регулирования входящего наружного потока воздуха/рециркуляция.

Правила регулирования.

  • Верхние половины клавиш 5, 6, 7, 8, 9 увеличивают регулируемый параметр, нижние – уменьшают.
  • При нажатии клавиш 5, 6, 7, 8, 9 на шкалу индикации выводится величина регулируемого параметра.
  • Яркость подсветки клавиш регулируется регулятором подсветки приборов
  • Если в течение 3 с нет нажатия клавиш, то на информационное табло выводится текущая температура.

Включение/выключение БУМ.

  • Включение – нажать любую клавишу кроме клавиши 3.
  • Выключение – нажать и удерживать клавишу 3 до прекращения отображения информации на табло.

Режимы вентилирования.

Принудительное вентилирование.

  • Включение – нажать верхнюю половину клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.
  • Регулирование мощности вентилятора – клавиша
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение вентилятора – нижней половиной клавиши 5 установить минимальное значение или выключить БУМ нажатием и удержанием клавиши

Вентилирование на набегающем потоке.

  • Вентилятор выключить, установив нижней половиной клавиши 5 минимальное значение.
  • Подачу потока воздуха установить верхней половиной клавиши 9 в максимум.
  • Регулирование воздухораспределения – клавиши 7, 8.

Автоматичекий режим.

Внимание!

Если для поддержания температуры требуется включение кондиционера, то операция выполняется только при работающем двигателе. При неработающем двигателе включится режим вентиляции.

  • Включение при работающем БУМ (отражение информации на табло) – нажать клавишу 3 (не более 2 с). Включается режим поддержания температуры по умолчанию – +22 °C. На табло высвечивается сообщение “А22°”. На клавише 3 включается световой индикатор.
  • Задание температуры – клавиша 6. В течение 2 с после задания температуры она высвечивается на цифровом табло со значком “А” перед значением температуры “А 22″, затем высвечивается текущая температура.
  • Регулирование мощности вентилятора – клавиша 5.
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение – нажать клавишу 3. Индикатор на клавише 3 выключается.

Режим отопления с принудительной вентиляцией.

Ручная регулировка мощности отопления:

  • Операция автоматического поддержания температуры выключена.
  • Нажатиями на клавишу 6 увеличить или уменьшить расход теплоносителя через радиатор отопителя (перекрытие потока электромагнитным клапаном).

Для усиления прогрева ветрового стекла и стекол дверей следует уменьшить расход воздуха через дефлекторы вентиляции и отопления кабины водителя и воздуховоды вентиляции и отопления пространства для ног.

Для равномерного распределения температур в салоне кабины подачу потока теплого воздуха в ноги рекомендуется оставлять максимальной.

Режим отопления с вентиляцией на набегающем потоке (скорость более 60 км/ч).

Работа системы микроклимата возможна с выключенным пультом управления и предварительно установленными параметрами.

Для изменения параметров нужно:

  • Включить пульт.
  • Отключить вентилятор – нижней половиной клавиши 5 установить минимальное значение
  • Верхними половинами клавиш 6 и 9 установить максимальные значения
  • Клавишами 7 и 8 установить требуемое потокораспределение воздуха в салоне кабины
  • Выключить БУМ.

Для усиления потока воздуха и тепла следует включить вентилятор, нажатием верхней половины клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.

Режим кондиционирование.

Внимание!

Включение кондиционера при температурах ниже +10 °C невозможно Выполнение режимов “Reheat” и кондиционирование возможны только при работающем двигателе. При выключении вентиляции или при отсутствии сигнала с двигателя выводится сообщение ЕгО1, выполнение операции прекращается автоматически

При пропадании связи с датчиком температуры или его отказе выводится сообщение ЕгО7, происходит выход в ручной режим управления

Режим кондиционирование.

  • Включение / Выключение – попеременное нажатие клавиши 4 (не более 1 с). На клавише 4 включается / выключается световой индикатор
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Отопление по умолчанию выключено.

Максимальный эффект кондиционирования достигается при закрытых окнах и люке.

Режим предотвращения запотевания стекол (“Reheat”).

  • Включить пульт.
  • Включение режима – одновременно нажать на верхние половины клавиш 5, 7. При этом выводится сообщение “г015″ – время до завершения операции (в минутах). Отопитель и кондиционер включаются автоматически.
  • Регулирование воздухораспределения – клавиши 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Выключение режима – автоматически по истечении 15 мин или кратковременным нажатием (до 1 с) нижней половины клавиши 7.

Режим рециркуляции.

Используется кратковременно для прохождения автомобилем зон загрязнения и быстрого обогрева/охлаждения салона кабины. Может привести к запотеванию стекол и ухудшению самочувствия.

  • Включение – нижней половиной клавиши 9 установить подачу потока свежего воздуха ниже 30 %. Режим полной рециркуляции – нижняя половина клавиши 9 установлена в минимальное состояние.
  • Регулирование воздухораспределения – клавиши 7, 8.
  • Регулирование мощности вентилятора и температуры – клавиши 5,
  • Выключение – нижней половиной клавиши 9 установить подачу потока свежего воздуха выше 30 %.

Сообщения, выводимые на информационное табло 2.

024° – текущая температура, °C.

А20° – задаваемая температура, °C.

г015 – время выполнение операции “Reheat”, мин.

Ег01 – неисправность вентилятора.

Ег02 – неисправность электромагнитного клапан.

ЕгОЗ – неисправность электромуфты кондиционера.

Ег04 – неисправность заслонки подачи воздуха на ветровое стекло.

Ег05 – неисправность заслонки подачи воздуха на ноги.

ЕгОб – неисправность заслонки управления рециркуляцией.

Ег07 – неисправность датчика температуры.

==== – отсутствие связи между пультом управления и контроллером.

При восстановлении связи с датчиком ошибка автоматически снимается.

Если в течение 3 с не будет нажата ни одна клавиша, то на информационном табло высветится текущая температура в кабине автомобиля.

С4 неисправность датчика температуры климата. 1. Нравится Показать список оценивших. 31 авг 2021. Поделиться. Саша Ананьев. Александр, как лечить? … Саша, я на зубрёнке по этому датчик стучал, помогало. Сейчас на другом Мазе так и езжу с ошибкой с4, не помогает русский метод). Нравится Показать список оценивших. 14 сен в 22:45. Поделиться. Саша Ананьев ответил Дмитрию. Дмитрий, а стоит он тут в салоне,рядом с управлением?! Нравится Показать список оценивших.

дон юг авто сервис

ИНСТРУКЦИИ ДЛЯ РЕМОНТА И ЭКСПЛУАТАЦИИ ГРУЗОВОЙ СПЕЦТЕХНИКИ.

Страницы

Cамые просматриваемые

дон юг авто сервис > Статьи > статьи по ремонту автомобилей > Подогреватель жидкостный Прамотроник (ПЖД) 15.8106.-155 коды неисправностей

Подогреватель жидкостный Прамотроник (ПЖД) 15.8106.-155 коды неисправностей

Изначально за аналог, базовую модель, данного подогревателя, по лицензии Вебасто, был взят подогреватель DBW 2010

Отличие подогревателя 15.8106 – 05 от 15.8106 – 15 заключается системе управления, в связи с переходом от дискретных (контактных) датчиков температуры (устанавливаемых на 15.8106 – 05) на аналоговый и от электронных схем к цифровым

— управления работой вентилятора отопителя с целью поддержания температуры в ней в соответствии с заданной температурой

У нас 6 камазов и у всех такое.может где-то что-то недовключено или бюджетная версия без регулировки идет.

в инструкции написано что есть регулировка вкл. вентилятора отопителя (10 минутный цикл) на моем пульте управления не регулируется ничего только ВКЛ или ВЫкл.

Установлен подогреватель 15.8106-15 с пультом 27.3854, можно ли заменить пульт на другой с таймером автозапуска, например хочу что бы включался сам в 6:00? Спасибо.

в заводском исполнении нельзя, только если найдете «КУЛИБИНА» который Вам это переделает (вообще это реально).

при индикации неисправностей,значит красная кнопка сигналит пять раз а звуковая 12 раз что это за неисправность?

сигналит 5 раз неисправность цепи датчика температуры, а звуковой 12 раз это сработал термопредохранитель, вызванный перегревом котла

Комментариев: 20

привет. сигналит 5 раз неисправность цепи датчика температуры. датчик исправен. жгут до блока управления жив. что делать то?

Привет всем у меня 5 раз моргает красным и 2 звуковых что это значит ?

Это значит неисправность цепи датчика температуры и отсутствие розжига

Стоит у меня уже 3 года, без проблем поработал только пару месяцев этой весной. Выдавал каждый раз разные коды, каждый день и по несколько раз на дню. Было желание выбросить к х…ям или обратно отослать. В итоге отключили аварийный датчик и ура, заработал. И вот прошло лето, пару раз запускал для профилактики, а сейчас опять началось. 8 код и хоть убейся. Раза 4-5 его выдаст и потом запустится. Я вот всё думаю, как ракеты-то наши в космос летают, если на сраном пжд электроника весь мозг вые…ала.

Такая же история . Пжд прамотроник 15 небыло ни одной зимы чтоб этот аппарат отработал без поломок. Да что там без поломок , к него каждый день новые неисправности . Это при том что зимой , 2 месяца в году запускаю его максимум 2 раза в неделю перед пуском остальное время раз в месяц . Это то ещё г. Никому не советую

Ошибку выдаёт 5 красных неисправность цепи датчика температуры и 8 звуковых неисправен электромагнитные клапан,поменял датчик температуры, термопредохранитель,проверил провода все в норме,у кого то было такое и как с этой ху..ней справиться?

Самое правильное решение, выкинуть к чертям эту головоёбку и купить попроще например 14 мини,сколько денег на ремонт каждый год уходит

Электросхемы. Холодильное оборудование. Коды ошибок . ГБО. Обучение. … Автотема – схемы, статьи, руководства по ремонту автомобилей. Меню. Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6). Руководства. Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6). Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6). Схема управления микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6). Отопление и вентиляция МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6). Блок управления микроклиматом (БУМ). Органы управления.

Датчик температуры салона маз 6430

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Блок управления микроклиматом (БУМ).

Органы управления.

1 – Линейная шкала индикации функционирования (20 делений, 1 деление – 5 % регулируемого параметра).

2 – Табло информационное.

3 – Клавиша включения/выключения БУМ и режима “Авто”.

4 – Клавиша включения/выключения режима кондиционирования.

5 – Клавиша регулирования оборотов вентилятора.

6 – Клавиша регулирования мощности отопления (расход теплоносителя через радиатор) и температуры воздуха в салоне кабины в автоматическом режиме от +16 °C до +32 °C.

7 – Клавиша активирования режима антизапотевания, регулирования потока воздуха на ветровое стекло.

8 – Клавиша регулирования потока воздуха в ноги.

9 – Клавиша регулирования входящего наружного потока воздуха/рециркуляция.

Правила регулирования.

  • Верхние половины клавиш 5, 6, 7, 8, 9 увеличивают регулируемый параметр, нижние – уменьшают.
  • При нажатии клавиш 5, 6, 7, 8, 9 на шкалу индикации выводится величина регулируемого параметра.
  • Яркость подсветки клавиш регулируется регулятором подсветки приборов
  • Если в течение 3 с нет нажатия клавиш, то на информационное табло выводится текущая температура.

Включение/выключение БУМ.

  • Включение – нажать любую клавишу кроме клавиши 3.
  • Выключение – нажать и удерживать клавишу 3 до прекращения отображения информации на табло.

Режимы вентилирования.

Принудительное вентилирование.

  • Включение – нажать верхнюю половину клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.
  • Регулирование мощности вентилятора – клавиша
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение вентилятора – нижней половиной клавиши 5 установить минимальное значение или выключить БУМ нажатием и удержанием клавиши

Вентилирование на набегающем потоке.

  • Вентилятор выключить, установив нижней половиной клавиши 5 минимальное значение.
  • Подачу потока воздуха установить верхней половиной клавиши 9 в максимум.
  • Регулирование воздухораспределения – клавиши 7, 8.

Автоматичекий режим.

Если для поддержания температуры требуется включение кондиционера, то операция выполняется только при работающем двигателе. При неработающем двигателе включится режим вентиляции.

  • Включение при работающем БУМ (отражение информации на табло) – нажать клавишу 3 (не более 2 с). Включается режим поддержания температуры по умолчанию – +22 °C. На табло высвечивается сообщение “А22°”. На клавише 3 включается световой индикатор.
  • Задание температуры – клавиша 6. В течение 2 с после задания температуры она высвечивается на цифровом табло со значком “А” перед значением температуры “А 22″, затем высвечивается текущая температура.
  • Регулирование мощности вентилятора – клавиша 5.
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение – нажать клавишу 3. Индикатор на клавише 3 выключается.

Режим отопления с принудительной вентиляцией.

Ручная регулировка мощности отопления:

  • Операция автоматического поддержания температуры выключена.
  • Нажатиями на клавишу 6 увеличить или уменьшить расход теплоносителя через радиатор отопителя (перекрытие потока электромагнитным клапаном).

Для усиления прогрева ветрового стекла и стекол дверей следует уменьшить расход воздуха через дефлекторы вентиляции и отопления кабины водителя и воздуховоды вентиляции и отопления пространства для ног.

Для равномерного распределения температур в салоне кабины подачу потока теплого воздуха в ноги рекомендуется оставлять максимальной.

Режим отопления с вентиляцией на набегающем потоке (скорость более 60 км/ч).

Работа системы микроклимата возможна с выключенным пультом управления и предварительно установленными параметрами.

Для изменения параметров нужно:

  • Включить пульт.
  • Отключить вентилятор – нижней половиной клавиши 5 установить минимальное значение
  • Верхними половинами клавиш 6 и 9 установить максимальные значения
  • Клавишами 7 и 8 установить требуемое потокораспределение воздуха в салоне кабины
  • Выключить БУМ.

Для усиления потока воздуха и тепла следует включить вентилятор, нажатием верхней половины клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.

Режим кондиционирование.

Включение кондиционера при температурах ниже +10 °C невозможно Выполнение режимов “Reheat” и кондиционирование возможны только при работающем двигателе. При выключении вентиляции или при отсутствии сигнала с двигателя выводится сообщение ЕгО1, выполнение операции прекращается автоматически

При пропадании связи с датчиком температуры или его отказе выводится сообщение ЕгО7, происходит выход в ручной режим управления

Режим кондиционирование.

  • Включение / Выключение – попеременное нажатие клавиши 4 (не более 1 с). На клавише 4 включается / выключается световой индикатор
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Отопление по умолчанию выключено.

Максимальный эффект кондиционирования достигается при закрытых окнах и люке.

Режим предотвращения запотевания стекол (“Reheat”).

  • Включить пульт.
  • Включение режима – одновременно нажать на верхние половины клавиш 5, 7. При этом выводится сообщение “г015″ – время до завершения операции (в минутах). Отопитель и кондиционер включаются автоматически.
  • Регулирование воздухораспределения – клавиши 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Выключение режима – автоматически по истечении 15 мин или кратковременным нажатием (до 1 с) нижней половины клавиши 7.

Режим рециркуляции.

Используется кратковременно для прохождения автомобилем зон загрязнения и быстрого обогрева/охлаждения салона кабины. Может привести к запотеванию стекол и ухудшению самочувствия.

  • Включение – нижней половиной клавиши 9 установить подачу потока свежего воздуха ниже 30 %. Режим полной рециркуляции – нижняя половина клавиши 9 установлена в минимальное состояние.
  • Регулирование воздухораспределения – клавиши 7, 8.
  • Регулирование мощности вентилятора и температуры – клавиши 5,
  • Выключение – нижней половиной клавиши 9 установить подачу потока свежего воздуха выше 30 %.

Сообщения, выводимые на информационное табло 2.

024° – текущая температура, °C.

А20° – задаваемая температура, °C.

г015 – время выполнение операции “Reheat”, мин.

Ег01 – неисправность вентилятора.

Ег02 – неисправность электромагнитного клапан.

ЕгОЗ – неисправность электромуфты кондиционера.

Ег04 – неисправность заслонки подачи воздуха на ветровое стекло.

Ег05 – неисправность заслонки подачи воздуха на ноги.

ЕгОб – неисправность заслонки управления рециркуляцией.

Ег07 – неисправность датчика температуры.

==== – отсутствие связи между пультом управления и контроллером.

При восстановлении связи с датчиком ошибка автоматически снимается.

Если в течение 3 с не будет нажата ни одна клавиша, то на информационном табло высветится текущая температура в кабине автомобиля.

Функции датчика температуры МАЗ

В данной статье мы расскажем вам о том, как работает датчик температуры МАЗ. Также вы узнаете об основных неисправностях элементов данного типа. напоминаем, что в каталоге запчастей МАЗ нашего магазина очень просто найти все необходимое для быстрого ремонта белорусской автотехники.

Датчик температуры МАЗ – о назначении и функциях

В основном используется для отслеживания работы силовой установки. Устройство измеряет температурные показатели охлаждающей жидкости и передает их на приборную панель. Сведения поступают также на электронный блок, отвечающий за управление системами машины.

Чтобы понять, где находится датчик температуры МАЗ, необходимо разбираться в устройстве автотехники. Узел стоит в выпускной трубке на головке блока цилиндров. Здесь температура достигает максимальных значений.

В современных моделях грузовых автомобилей возможна установка нескольких таких приспособлений. Современные датчики температуры МАЗ могут:

  • Отслеживать малейшие изменения показателей;
  • Оценивать температуру мотора визуально;
  • Охлаждать агрегат за счет своевременного включения охлаждающего вентилятора.

Прибор работает за счет постоянной подачи напряжения.

При изменении температуры меняется и уровень сопротивления термистора.

В результате напряжение в цепи падает, эта величина является отражением текущей температуры механизмов. Через контроллер показания поступают на управляющий блок, который запускает подходящий режим работы систем.

Неисправности и замена датчика охлаждающей жидкости МАЗ

В случае поломки необходимо прибор сразу заменить. Признаками неисправности могут служить:

  • Снижение управляемости машины;
  • Изменение качества выхлопа при движении «на холодную»;
  • Повышенный расход горючего;
  • Ухудшение состава отработавших газов.

Для замены датчика охлаждающей жидкости МАЗ необходимо открыть бачок с охлаждайкой и слить антифриз.

Одновременно можно заменить жидкость. Принцип демонтажа узла зависит от способа крепления: хомутом, на защелках или резьбе. Здесь может потребоваться шлицевая отвертка.

Новый датчик температуры МАЗ перед установкой смазывают герметиком, чтобы избежать утечек. После установки нужно залить антифриз.

Не забывайте, что установка качественных запчастей поможет продлить срок работы агрегата.

Поэтому если вам нужно срочно выбрать датчик охлаждающей жидкости МАЗ или другую деталь – обратите внимание на ассортимент нашего магазина. Мы гарантируем не только самые выгодные цены, но и быструю доставку в любой город России.

Если у вас остались вопросы по выбору датчика температуры МАЗ или другого прибора – звоните нашему консультанту. Поможем не только быстро выбрать товар, но и проконсультируем по вопросам установки систем.

Обозначение элементов электрооборудования 631228-3700001 ЭЗ автомобилей МАЗ семейства 6430.

Обозначение элементов электрооборудования 631228-3700001 ЭЗ автомобилей МАЗ семейства 6430.

Обозначение элементов электрооборудования 631228-3700001 ЭЗ автомобилей МАЗ семейства 6430.

МАЗ представляет свою экспозицию на IX Форуме регионов Беларуси и России. «Группа ГАЗ» демонстрирует перспективные модели. Отзывы. Ошибки МАЗ . № п.п. Описание неисправности в программном обеспечении. Способ и метод устранения неисправности . Тип неисправности в программном обеспечении. Блинк- код . SPN. FMI. KTS ESItronic код . АСКАН. 1. Ошибка аналого-цифрового преобразователя. Заменить ЭБУ. Напряжение выше допустимого.

Источники

  • http://almarka.ru/upravlenie-mikroklimatom-maz-5340m4-5550m4-6312m4-mercedes-evro-6/
  • https://remontgruzovik.ru/publ/podogrevatel_zhidkostnyj_pramotronik_pzhd_15_8106_15_92_05_kody_neispravnostej/1-1-0-363
  • https://shamrin.ru/datchik-temperatury-salona-maz-6430/

Все ошибки МАЗ 236, 238, 3844, 4370, 4371, 4380, 4570, 4571, 4581, 4744, 47820, 5309, 5316, 5335, 5336, 5337, 5340, 5343, 5429, 5432, 5433, 5434, 5516, 5550, 5551, 5659, 5743, 6303, 6310, 6312, 6317, 64170, 6422, 6425, 6430, 6501, 6511, 6514, 6516, 6517, МАЗ Euro-3, МАЗ Купава 6731, МАЗ Купава 5731, МАЗ Купава 4788, МАЗ Самосвал Euro-3 555131, МАЗ Самосвал Euro-3 555132, МАЗ Самосвал Euro-3 555133.

Электронные блоки управления (ЭБУ)

Д-245 E3 BOSCH EDC7UC31, Д-245 E4 BOSCH EDC7UC31, ЯМЗ-650.10 Е3 BOSCH  EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-656 Е3 Элара 50.3763, ЯМЗ-658 Е3 Элара 50.3763, ЯМЗ-656 Е3 M230 E3, ЯМЗ-658 Е3 M230 E3, ЯМЗ-656 Е4 M240, ЯМЗ-658 Е4 M240, ЯМЗ-236 Е3 M230 E3, ЯМЗ-238 Е3 M230 E3, MB OM501LA E4 MR.


Ошибки МАЗ по протоколу OBDI. Самодиагностика.


Двигатели ЯМЗ – диагностика неисправностей системы ЭСУ при помощи световых мигающих кодов


00000000 – Сбой датчика частоты вращения двигателя А

00001000 – Сбой датчика частоты вращения двигателя В

00010000 – Сбой датчика частоты врщения выходного вала КП

00011000 – Низкий уровень сигнала датчика положения рейки А

00011001 – Высокий уровень сигнала датчика положения рейки А

00011010 – Сбой сигнала датчика положения рейки А

00100000 – Низкий уровень сигнала датчика положения рейки В

00100001 – Высокий уровень сигнала датчика положения рейки В

00100010 – Сбой сигнала датчика положения рейки В

00101000 – Низкий уровень сигнала датчика положения педали А

00101001 – Высокий уровень сигнала датчика положения педали А

00101010 – Сбой сигнала датчика положения педали А

00110000 – Низкий уровень сигнала датчика положения педали В

00110001 – Высокий уровень сигнала датчика положения педали В

00110010 – Сбой сигнала датчика положения педали В

00111000 – Низкий уровень сигнала датчика давления наддува

00111001 – Высокий уровень сигнала датчика давления наддува

00111010 – Сбой сигнала датчика давления наддува

01000000 – Низкий уровень сигнала дополнительного датчика давления

01000001 – Высокий уровень сигнала датчика дополнительного датчика давления

01000010 – Сбой сигнала дополнительного датчика давления

01001000 – Низкий уровень сигнала датчика температуры наддувачного воздуха

01001001 – Высокий уровень сигнала датчика температуры наддувачного воздуха

01001010 – Сбой сигнала датчика температуры наддувочного воздуха

01010000 – Низкий уровень сигнала датчика температуры топлива

01010001 – Высокий уровень сигнала датчика температуры топлива

01010010 – Сбой сигнала датчика температуры топлива

01011000 – Низкий уровень сигнала датчика температуры охлаждающей жидкости

01011001 – Высокий уровень сигнала датчика температуры охлаждающей жидкости

01011010 – Сбой сигнала датчика температуры охлаждающей жидкости

01100000 – Низкий уровень сигнала дополнительного датчика температуры

01100001 – Высокий уровень сигнала дополнительного датчика температуры

01100010 – Сбой сигнала датчика температуры

01101000 – Низкий уровень сигнала датчика напряжения питания

01101001 – Высокий уровень сигнала датчика напряжения питания

01101010 – Сбой сигнала датчика напряжения питания

01110000 – Низкий уровень напряжения в цепи питания датчиков

01110001 – Высокий уровень напряжения в цепи питания датчиков

01110010 – Сбой сигнала напряжения в цепи питания датчиков

01111000 – Низкий уровень сигнала селектора ограничения скорости

01111001 – Высокий уровень сигнала селектора ограничения скорости

01111010 – Сбой сигнала селектора ограничения скорости

10000000 – Превышение аварийной частоты вращения

10000001 – Ошибка начальной инициализации данных

10000010 – Ошибка начального тестирования системы

10001000 – Ошибка чтения ЕЕРROM

10001001 – Ошибка записи ЕЕРROM

10001010 – Ошибка данных ЕЕРROM

10001011 – Несоответствие версии данных в ЕЕРROM

10010000 – Ключ управления рейкой не отвечает

10010001 – Превышение температуры ключа управления рейкой

10010010 – Нет напряжения питания на ключе управления рейкой

10010011 – Замыкание выхода/ Нет нагрузки на ключе управления рейкой

10011000 – Ключ DD11 не отвечает

10011001 – Ошибка выходного канала ключа DD11

10100000 – Ключ DD12 не отвечает

10100001 – Ошибка выходного канала ключа DD12

10101000 – Нет нагрузки на ключе управления лампой Check Engine

10101001 – Замыкание на питание или превышение температуры ключа управления лампой Check Engine

10101010 – Замыкание на землю ключа управления лампой Check Engine

10110000 – Нет нагрузки на ключе управления клапаном аварийного останова

10110001 – Замыкание на питание или превышение температуры ключа управления клапаном аврийного останова

10110010 – Замыкание на землю ключа управления клапаном аварийного останова

10111000 – Нет нагрузки на ключе управления реле стартера

10111001 – Замыкание на питание или превышение температуры ключа управления реле стартера

10111010 – Замыкание на землю ключа управления реле стартера

11000000 – Нет нагрузки на ключе управления главным реле

11000001 – Замыкание на питание или превышение температуры ключа управления главным реле

11000010 – Замыкание на землю ключа управления главным реле

11001000 – Нет нагрузки на ключе управления клапаном перепуска ОГ 1

11001001 – Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 1

11001010 – Замыкание на землю ключа управления клапаном перепуска ОГ 1

11010000 – Нет нагрузки на ключе управления индикацией круиз-контроля

11010001 – Замыкание на питание или превышение температуры ключа управления индикацией круиз-контроля

11010010 – Замыкание на землю ключа управления индикацией круиз-контроля

11011000 – Нет нагрузки на ключе управления клапаном перепуска ОГ 2

11011001 – Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 2

11011010 – Замыкание на землю ключа управления клапаном перепуска ОГ 2

11100000 – Нет нагрузки на дополнительном ключе

11100001 – Замыкание на питание или превышение температуры дополнительного ключа

11100010 – Замыкание на землю дополнительного ключа


Ошибки МАЗ по протоколу OBDII


Двигатели ЯМЗ


16 – Ошибка аналого-цифрового преобразователя – напряжение выше допустимого

17 – Ошибка аналого-цифрового преобразователя – напряжение ниже допустимого

20 – Ошибка аналого-цифрового преобразователя – неизвестная неисправность

24 – Ошибка аналого-цифрового преобразователя – неизвестная неисправность

99 – Неисправность в цепи датчика частоты вращения распределительного вала – нет сигнала с датчика

100 – Неисправность в цепи датчика частоты вращения распределительного вала – некорректный сигнал с датчика

103 – Неисправность в цепи датчика частоты вращения коленчатого вала – нет сигнала с датчика

104 – Неисправность в цепи датчика частоты вращения коленчатого вала – некорректный сигнал с датчика

425 – Внутренняя неисправность ЭБУ – ошибка сторожевого таймера контроллера

426 – Внутренняя неисправность ЭБУ – низкое напряжение питания

427 – Внутренняя неисправность ЭБУ – повышенное напряжение питания

454 – Ошибка электронного процессора времени – ошибка системного времени контроллера

801 – Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов – работа в резервном режиме

849 – Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов – неправильная установка шестерни распределительного вала

1644 – Неисправность в цепи силового каскада управления реле стартера – замыкание на Массу

1645 – Неисправность в цепи силового каскада управления реле стартера – разрыв цепи

1646 – Неисправность в цепи силового каскада управления реле стартера – замыкание на “+” АКБ

1717 – Неисправность в цепи силового каскада управления реле стартера – замыкание на “+” АКБ

1718 – Неисправность в цепи силового каскада управления реле стартера – замыкание на Массу


Топливная система и воздухоподача

P0000-P0099, P0100-P0199, P0200-P0299

Система зажигания

P0300-P0399

Контроль выбросов

P0400-P0499

Контроль скорости и холостого хода

P0500-P0599

Электронный блок управления (ЭБУ) и его подсистемы

P0600-P0699

Трансмиссия

P0700-P0799, P0800-P0899, P0900-P0999

Содержание

  1. Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).
  2. Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).
  3. Блок управления микроклиматом БУМ
  4. Блок управления микроклиматом маз
  5. БУМ и его ремонт
  6. маз не работает печка
  7. Устранение неисправностей и устройство электросхем автомобиля МАЗ: разбираем все нюансы
  8. Система электроснабжения и электропуска
  9. Аккумуляторные батареи
  10. Генераторная установка
  11. Стартер
  12. Выключатель массы батарей
  13. Электрофакельное устройство (ЭФУ)
  14. Электрооборудование предпускового подогревателя
  15. Модельный ряд
  16. Системы освещения и световой сигнализации
  17. Виды работ и услуг
  18. Контрольно-измерительные приборы
  19. Двигатели МАЗ
  20. Система звуковой сигнализации
  21. Диагностика
  22. Дополнительное оборудование
  23. Системы электронного управления МАЗ
  24. Модификации
  25. Признаки неисправности
  26. Блок монтажный МАЗ — БСК-4
  27. Компьютерная диагностика МАЗ
  28. Поиск неисправности вентилятора печки
  29. Диагностический инструмент
  30. Вентилятор не включается
  31. Диагностика своими руками
  32. Не работает печка в машине причины
  33. Как работает печка, характерные неполадки
  34. Что делать, если не работает регулировка печки
  35. Почему не работает моторчик печки?
  36. Не работает печка :((
  37. На мазе плохо греет печка
  38. Еще одна проблема в отопителе МАЗ – завоздушивание печки
  39. Основные функции
  40. Видовые особенности
  41. Конструктивные особенности системы
  42. Особенности ремонта и обслуживания системы
  43. Назначение и особенности эксплуатации отопителя МАЗ
  44. Основные функции
  45. Видовые особенности
  46. Конструктивные особенности системы
  47. Особенности ремонта и обслуживания системы

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Блок управления микроклиматом (БУМ).

Органы управления.

1 – Линейная шкала индикации функционирования (20 делений, 1 деление – 5 % регулируемого параметра).

2 – Табло информационное.

3 – Клавиша включения/выключения БУМ и режима “Авто”.

4 – Клавиша включения/выключения режима кондиционирования.

5 – Клавиша регулирования оборотов вентилятора.

6 – Клавиша регулирования мощности отопления (расход теплоносителя через радиатор) и температуры воздуха в салоне кабины в автоматическом режиме от +16 °C до +32 °C.

7 – Клавиша активирования режима антизапотевания, регулирования потока воздуха на ветровое стекло.

8 – Клавиша регулирования потока воздуха в ноги.

9 – Клавиша регулирования входящего наружного потока воздуха/рециркуляция.

Правила регулирования.

  • Верхние половины клавиш 5, 6, 7, 8, 9 увеличивают регулируемый параметр, нижние – уменьшают.
  • При нажатии клавиш 5, 6, 7, 8, 9 на шкалу индикации выводится величина регулируемого параметра.
  • Яркость подсветки клавиш регулируется регулятором подсветки приборов
  • Если в течение 3 с нет нажатия клавиш, то на информационное табло выводится текущая температура.

Включение/выключение БУМ.

  • Включение – нажать любую клавишу кроме клавиши 3.
  • Выключение – нажать и удерживать клавишу 3 до прекращения отображения информации на табло.

Режимы вентилирования.

Принудительное вентилирование.

  • Включение – нажать верхнюю половину клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.
  • Регулирование мощности вентилятора – клавиша
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение вентилятора – нижней половиной клавиши 5 установить минимальное значение или выключить БУМ нажатием и удержанием клавиши

Вентилирование на набегающем потоке.

  • Вентилятор выключить, установив нижней половиной клавиши 5 минимальное значение.
  • Подачу потока воздуха установить верхней половиной клавиши 9 в максимум.
  • Регулирование воздухораспределения – клавиши 7, 8.

Автоматичекий режим.

Внимание!

Если для поддержания температуры требуется включение кондиционера, то операция выполняется только при работающем двигателе. При неработающем двигателе включится режим вентиляции.

  • Включение при работающем БУМ (отражение информации на табло) – нажать клавишу 3 (не более 2 с). Включается режим поддержания температуры по умолчанию – +22 °C. На табло высвечивается сообщение “А22°”. На клавише 3 включается световой индикатор.
  • Задание температуры – клавиша 6. В течение 2 с после задания температуры она высвечивается на цифровом табло со значком “А” перед значением температуры “А 22″, затем высвечивается текущая температура.
  • Регулирование мощности вентилятора – клавиша 5.
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение – нажать клавишу 3. Индикатор на клавише 3 выключается.

Режим отопления с принудительной вентиляцией.

  • Максимальное отопление – верхними половинами клавиш 5, 6, 7, 8, 9 установить максимальные значения.
  • Требуемое отопление – клавишами 5, 6, 7, 8, 9 установить оптимальный режим.

Ручная регулировка мощности отопления:

  • Операция автоматического поддержания температуры выключена.
  • Нажатиями на клавишу 6 увеличить или уменьшить расход теплоносителя через радиатор отопителя (перекрытие потока электромагнитным клапаном).

Для усиления прогрева ветрового стекла и стекол дверей следует уменьшить расход воздуха через дефлекторы вентиляции и отопления кабины водителя и воздуховоды вентиляции и отопления пространства для ног.

Для равномерного распределения температур в салоне кабины подачу потока теплого воздуха в ноги рекомендуется оставлять максимальной.

Режим отопления с вентиляцией на набегающем потоке (скорость более 60 км/ч).

Работа системы микроклимата возможна с выключенным пультом управления и предварительно установленными параметрами.

Для изменения параметров нужно:

  • Включить пульт.
  • Отключить вентилятор – нижней половиной клавиши 5 установить минимальное значение
  • Верхними половинами клавиш 6 и 9 установить максимальные значения
  • Клавишами 7 и 8 установить требуемое потокораспределение воздуха в салоне кабины
  • Выключить БУМ.

Для усиления потока воздуха и тепла следует включить вентилятор, нажатием верхней половины клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.

Режим кондиционирование.

Внимание!

Включение кондиционера при температурах ниже +10 °C невозможно Выполнение режимов “Reheat” и кондиционирование возможны только при работающем двигателе. При выключении вентиляции или при отсутствии сигнала с двигателя выводится сообщение ЕгО1, выполнение операции прекращается автоматически

При пропадании связи с датчиком температуры или его отказе выводится сообщение ЕгО7, происходит выход в ручной режим управления

Режим кондиционирование.

  • Включение / Выключение – попеременное нажатие клавиши 4 (не более 1 с). На клавише 4 включается / выключается световой индикатор
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Отопление по умолчанию выключено.

Максимальный эффект кондиционирования достигается при закрытых окнах и люке.

Режим предотвращения запотевания стекол (“Reheat”).

  • Включить пульт.
  • Включение режима – одновременно нажать на верхние половины клавиш 5, 7. При этом выводится сообщение “г015″ – время до завершения операции (в минутах). Отопитель и кондиционер включаются автоматически.
  • Регулирование воздухораспределения – клавиши 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Выключение режима – автоматически по истечении 15 мин или кратковременным нажатием (до 1 с) нижней половины клавиши 7.

Режим рециркуляции.

Используется кратковременно для прохождения автомобилем зон загрязнения и быстрого обогрева/охлаждения салона кабины. Может привести к запотеванию стекол и ухудшению самочувствия.

  • Включение – нижней половиной клавиши 9 установить подачу потока свежего воздуха ниже 30 %. Режим полной рециркуляции – нижняя половина клавиши 9 установлена в минимальное состояние.
  • Регулирование воздухораспределения – клавиши 7, 8.
  • Регулирование мощности вентилятора и температуры – клавиши 5,
  • Выключение – нижней половиной клавиши 9 установить подачу потока свежего воздуха выше 30 %.

Сообщения, выводимые на информационное табло 2.

024° – текущая температура, °C.

А20° – задаваемая температура, °C.

г015 – время выполнение операции “Reheat”, мин.

Ег01 – неисправность вентилятора.

Ег02 – неисправность электромагнитного клапан.

ЕгОЗ – неисправность электромуфты кондиционера.

Ег04 – неисправность заслонки подачи воздуха на ветровое стекло.

Ег05 – неисправность заслонки подачи воздуха на ноги.

ЕгОб – неисправность заслонки управления рециркуляцией.

Ег07 – неисправность датчика температуры.

==== – отсутствие связи между пультом управления и контроллером.

При восстановлении связи с датчиком ошибка автоматически снимается.

Если в течение 3 с не будет нажата ни одна клавиша, то на информационном табло высветится текущая температура в кабине автомобиля.

Источник

Блок управления микроклиматом БУМ

Опытный автовладелец знает, что такая деталь как блок управления микроклиматом БУМ обязательна для современного грузовика. Именно данный механизм помогает управлять системами вентиляции и отопления в различных режимах – как в ручном, так и автоматическом.

Также прочный блок управления микроклиматом БУМ обеспечит желанный комфорт в салоне автомобиля при любой погоде. Более подробно о том, из чего состоит надежный блок управления микроклиматом БУМ, расскажет «АвтоРесурс».

Блок управления микроклиматом маз

Система климат контроля условно подразделяется на следующие части: климатическую установку и систему управления. Блок управления микроклиматом БУМ объединил в себе систему отопления, вентиляции и кондиционирования. Такие запчасти маз как радиатор отопления, вентилятор воздушного потока и кондиционер, состоящий в свою очередь из компрессора, конденсатора, испарителя и ресивера также немаловажны в системе отопления.

Блок управления микроклиматом БУМ предназначен для обеспечения механического поддержания температуры в пределах 16-30 °С в салоне грузового автомобиля. Таким образом, с помощью современного прибора вы сможете регулировать температуру в салоне грузовика.

Блок управления микроклиматом БУМ устанавливается на приборной панели автомобиля. Как только вы выбрали желаемую температуру – с сигнал поступает в блок управления и запускается необходимая программа. Прибор считывает информацию с выходных датчиков и включает необходимые исполняющие механизмы. Блок управления микроклиматом

БУМ и его ремонт

Данная запчасть маз оснащена встроенной системой самоконтроля. Функцию самодиагностики можно запустить, повернув ключ зажигания автомобиля. Данные действия повлекут включение индикаторов. Приборы показывают, есть ли повреждения у блока управления микроклиматом БУМ и нужен ли им ремонт. Блок управления микроклиматом БУМ ломается редко.

Однако поломки чаще всего возникают по причине обрыва общего провода заземления. Если вы заметили, что блок управления микроклиматом БУМ неисправен, необходимо срочно сделать ремонт. Однако при большом количестве повреждений блок управления микроклиматом маз советуем полностью поменять на новые детали. Для того чтобы заменить систему необходимо снять нижнюю крышку приборной панели со стороны водителя, перчаточный ящик и центральную нижнюю крышку.

Также рекомендуем снять выключатели обогрева заднего стекла, аварийной сигнализации и проигрывателя. Блок управления микроклиматом маз, а точнее его замена, требует поэтапного отсоединения контактов от блока и дисплейной панели. Только после этого открутите пять саморезов. Затем аккуратно снимите центральную панель.

Если хотите установить правильно блок управления микроклиматом маз, выполните все действия в обратном порядке. Провести самодиагностику и самостоятельную замену такой запчасти как блок управления микроклиматом маз можно достаточно быстро.

Однако опытные водители знают, что при возникновении каких-либо существенных неисправностей лучше сразу обращаться к профессионалам. Мастера проведут все необходимые работы оперативно и качественно. Также снизиться вероятность повторных поломок из-за вашей невнимательности. Поэтому если вы купили новый блок управления микроклиматом маз, не забывайте про правильную установку прибора.

Советуем перед тем, как монтировать блок управления микроклиматом маз, проконсультироваться со специалистами. Следите за новостями компании «АвтоРесурс» через социальные сети twitter, facebook, в контакте, google+.

Источник

маз не работает печка

Устранение неисправностей и устройство электросхем автомобиля МАЗ: разбираем все нюансы

Мастера нашей компании специализирующийся на диагностике и ремонте автоэлектрики грузовых автомобилей МАЗ имеет большой опыт работы и знает слабые места в электронных системах управления, электрооборудовании, электропроводке, разъемах, реле и другой электронике и автоэлектрике данного грузового автомобиля.

Система электроснабжения и электропуска

Система электроснабжения автомобиля состоит из двух источников: аккумуляторных батарей и генераторной установки переменного тока. Кроме того, в систему входит ряд промежуточных реле, выключатель массы батарей и замок-выключатель приборов и стартера.

В систему электропуска входят аккумуляторные батареи, стартер, выключатель массы батарей, замок-выключатель приборов и стартера, электрофакельное устройство (ЭФУ), парожидкостный подогреватель (ПЖД), промежуточные реле.

Аккумуляторные батареи

На автомобилях МАЗ установлены батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Номинальное напряжение каждой батареи 12 В. На автомобиле две батареи соединены последовательно, что увеличивает рабочее напряжение до 24 В.

Генераторная установка

Генераторная установка ГУ Г273А представляет собой генератор переменного тока со встроенным выпрямительным блоком и интегрированным регулятором напряжения (ИРН)

После 50 тыс. км пробега автомобиля и в дальнейшем при каждом ТО-2 необходимо снять ГУ с двигателя, разобрать, проверить состояние шарикоподшипников и электрощёток. Поврежденные подшипники и сильноизношенные щетки следует заменить.

Стартер

На автомобилях МАЗ устанавливается стартер типа СТ-103А-01.

Выключатель массы батарей

Выключатель типа ВК 860Б предназначен для подключения аккумуляторных батарей к массе автомобиля и отключения их.

Электрофакельное устройство (ЭФУ)

Электрофакельное подогревательное устройство не предусматривает отдельных работ по техническому обслуживанию. Отказы, появляющиеся в ЭФУ, устраняются путем замены неисправного элемента.

Электрооборудование предпускового подогревателя

В процессе эксплуатации могут выходить из строя электроискровая свеча, термоэлектронагреватель и топливный электроклапан. Эти устройства неразборные и при выходе из строя заменяются.

Транзисторный коммутатор выполнен на электронных элементах, герметически закрыт, обслуживания не требует и также не ремонтируется.

Электродвигатель насосного агрегата в процессе эксплуатации не обслуживается. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов.

Модельный ряд

Обслуживаем электрику следующих модельей ряд грузовой техники МАЗ:

Посмотреть весь модельный ряд

По назначению обслуживаем следующую технику:

Системы освещения и световой сигнализации

В систему освещения входят головные фары, фары-прожекторы, противотуманные фары, передние и задние фонари, фонари заднего хода, плафоны кабины и освещения спальных мест, подкапотный фонарь, лампы и комплект коммутационной аппаратуры (включатели, переключатели, реле и т. п.).

В систему световой сигнализации входят указатели поворота, сигналы торможения, опознавательный знак автопоезда и аппаратура для их включения.

Виды работ и услуг

  • Выездная диагностика перед покупкой
  • Компьютерная диагностика
  • Ремонт электрооборудования
  • Диагностика неисправности
  • Техпомощь на дороге
  • Профилактическая диагностика
  • Ремонт блока предохранителей
  • Выездной ремонт
  • Ремонт электронных систем управления
  • Ремонт блоков управления
  • Ремонт электропроводки
  • Выезд автоэлектрика
  • Выездная диагностика

Контрольно-измерительные приборы

На автомобилях установлены спидометр, комбинация приборов, двухстрелочный указатель давления, блоки контрольных и сигнальных ламп, сигнализаторы, указывающие водителю на экстремальное состояние в той или иной системе, комплект датчиков, выключатели и переключатели.

Двигатели МАЗ

  • ЯМЗ-236
  • ЯМЗ-238
  • ЯМЗ-656
  • ЯМЗ-658
  • OM-471 (от Мерседес Актрос)
  • ЯМЗ-536
  • ЯМЗ-650
  • ЯМЗ-651 (разработка Рено)
  • Deutz BF4M2012C (Дойц)
  • Д-245
  • Cummins ISF 3.8

Система звуковой сигнализации

Автомобили оснащаются двумя звуковыми сигналами: пневматическим, установленным на крыше кабины, и электрическим, состоящим из двух сигналов: низкого и высокого тона. Установлено также шумовое реле-зуммер, сигнализирующее о снижении давления воздуха в контурах тормозной системы и засоренности воздушного и масляного фильтров двигателя, что определяется по изменению давления при засорении фильтров.

Диагностика

Производим диагностику неисправностей, выездную диагностику и диагностику перед покупкой, компьютерную диагностику. В электрике современного грузового автомобиля МАЗ применяются сложная электронная система управления впрыском двигателя. Диагностика систем осуществляется с помощью диагностического сканера ДК-5, «Аскан», EDS-24, TEXA TXT. Более подробно с описанием данного диагностического сканера можно ознакомиться в разделе посвященном диагностике.

Дополнительное оборудование

К дополнительному оборудованию относятся электрические устройства, обслуживающие стеклоочиститель, систему отопления и вентиляции кабины.

Электродвигатели стеклоочистителя и системы отопления в процессе эксплуатации техническому обслуживанию не подвергаются.

Схемы электрооборудования Toyota MARK II / CHASER / CRESTA

Системы электронного управления МАЗ

  • ЯМЗ блок М230.е3 ГРПЗ Рязань
  • ЯМЗ Common rail EDC7UC31 BOSCH № 0281020111
  • Д-245Е3 EDC7UC31 BOSCH № 0281020112
  • Актрос ЭБУ управления PLD MR
  • Актрос ЭБУ движения FR
  • Deutz ЭБУ BOSCH № 0281020069 04214367
  • Cummins ISF 3.8 № 5293524 5293525

Модификации

Минский автозавод выпускал несколько вариантов лесовозного грузовика:

  1. Ранним вариантом является модель 509П, которая поставлялась заказчикам всего 3 года (с 1966 г.). На машине использовался передний ведущий мост с планетарными редукторами, установленными в ступице. В трансмиссии используется сухое сцепление с 1 рабочим диском.
  2. В 1969 г. на конвейер встал модернизированный автомобиль модели 509. Машина отличалась измененной схемой сцепления, измененными передаточными числами в раздаточном редукторе и коробке передач. Для упрощения конструкции в переднем мосту стали использовать цилиндрические колесные редукторы. Доработки конструкции позволили увеличить грузоподъемность на 500 кг.
  3. С 1978 г. начался выпуск МАЗ-509А, который получил доработки по аналогии с базовой версией грузовика. По неизвестным причинам автомобилю не присвоили нового обозначения. Внешним изменением стало перемещение фар головного освещения в передний бампер. На кабине появилась новая декоративная решетка с комбинированными фонарями на заглушках, установленных на месте отверстий под фары. Тормозной привод получил раздельную схему привода по мостам.

Признаки неисправности

  • Не горят задние фонари
  • Не работает печка
  • Не горит фара ближнего света
  • Не горит фара дальнего света
  • Не работает подъем кузова
  • Загорелся чек
  • Нет габаритов
  • Ошибка иммобилайзера
  • Не работают стеклоочистители
  • Не работают указатели давления воздуха
  • Льют форсунки
  • Неправильное показания спидометра
  • Нет питания на прицепе
  • Троит двигатель
  • Горит лампа давления масла
  • Не горят габариты
  • Нет зарядки
  • Не гаснет стоп-сигнал
  • Не работает тахограф
  • Горит лампа зарядки
  • Ошибки компьютера
  • Сгорает предохранитель
  • Не горят стоп-сигналы
  • Горит чек под нагрузкой
  • Пропали половинки
  • Не работает уровень пола
  • Пропали повороты
  • Не реагирует на газ
  • Не заводится
  • Не крутит стартер
  • Не набирает обороты
  • Не работает аварийка
  • Не тянет
  • Не включаются скорости
  • Пропала тяга

Ниже указан список неисправностей грузовиков МАЗ устранением которых занимаются наши мастера:

Показать перечень неисправностей

  • электропроводки
  • рефрижератора
  • иммобилайзера
  • системы бортовой самодиагностики
  • панели приборов
  • световой и аварийной сигнализации
  • системы нейтрализации выхлопных газов EGR
  • тормозной системы ABS
  • топливной системы
  • системы цифровой, мультиплексной передачи данных (информации) CAN (Кан) шины
  • системы управления движением
  • коробки переключения передач (КПП), ZF, АКПП, круиз-контроль
  • системы зарядки и электропитания
  • электрооборудования
  • стеклоочистителя, стеклоомывателя
  • электронных блоков управления (ЭБУ)
  • системы отопления и комфорта салона
  • системы управления двигателем
  • монтажный распределительного блока
  • дополнительного оборудования, гидроборта
  • звуковой сигнализации
  • системы управления пневмоподвеской, уровнем пола
  • гидравлической системы
  • системы пуска
  • освещение

Блок монтажный МАЗ — БСК-4

В системе электрооборудования современных автомобилей МАЗ-6430 применяется монтажный блок предохранителей и реле (блок бортовой системы) марки БСК-4 (ТАИС.468322.003) производства Минского завода ОАО “МПОВТ”. В конструкции монтажного блока для крепления электронных компонентов, реле и предохранителей используется многослойная, печатная плата. При коротких замыканиях в электропроводке автомобиля и токопроводящих жгутах происходит выход блока из строя. Так-же может применятся аналог БСК-4 с наименованием БКА-4.

Ремонт монтажного блока БСК-4 при дефектах в многослойной печатной плате производится нашими специалистами. При невозможности ремонта, требуется замена. Чтобы избежать выхода из строя монтажного блока БСК-4 нужно следить в первую очередь за соответствием номиналов предохранителей, а так-же состоянием электропроводки грузового автомобиля.

Автоэлектрика (электрика) и электроника автомобиля МАЗ имеет свои особенности, недостатки и достоинства, и эти особенности надо учитывать при эксплуатации грузовой машины МАЗ. Мастер, специализирующийся на ремонте автоэлектрики МАЗ имеет большой опыт работы по ремонту автоэлектрики (электрики) и знает слабые места в электрике автомобилей марки МАЗ. Навыки и опыт очень важны в работе хорошего грузового автоэлектрика (электрика) на выезде, чтобы минимизировать финансовые потери заказчика из-за простоя.

Компьютерная диагностика МАЗ

Своевременно проведенная компьютерная диагностика грузовика даёт возможность выявить причину сбоя в работе узлов, механизмов и предложить наиболее оптимальный способ её устранения. Качественно проведенные диагностические работы, позволяют объективно оценивать, полученную информацию.

Поиск неисправности вентилятора печки

Поиск причины, из-за которой не работает вентилятор печки, следует начинать с изучения принципа работы отопителя салона автомобиля и принципиальной схемы включения электродвигателя. Рассмотрим основные методы поиска и устранения неисправностей печки.

За неимением понимания базовых электротехнических терминов и представления о простейших методах диагностики к самостоятельному устранению неисправности электроприборов лучше не приступать.

Диагностический инструмент

Проверить, приходит ли питание на разъем моторчика печки можно с помощью обычной контрольки. Но если речь идет о полноценной диагностике и поиске более сложных неисправностей, то вам потребуется мультиметр. Если вы знаете, как пользоваться мультиметром, то без труда сможете проверить наличие питания на выводах разъемов, определить сопротивление, что поможет вам найти обрыв проводки или констатировать поломку резистора. Также проверка проводов в режиме измерения сопротивления может помочь найти короткое замыкание.

Для проверки ШИМ-контроллеров на системах с электронным управлением скоростью вращения вентилятора печки потребуется осциллограф. Потратить значительную сумму на покупку такого рода диагностического прибора для ремонта печки никак нельзя назвать разумным решением. Если вы воспользуетесь всеми нижеописанными и показанными на видео методами диагностики, а причина так и не будет найдена, рекомендуем обратиться к профессиональному электрику.

Вентилятор не включается

Основные причины:

  • износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
  • неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
  • окисление контактов, обрыв проводов;
  • перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после
    замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора
Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Не работает печка в машине причины

Система отопления в автомобиле обеспечивает быстрый прогрев салона, поддержание комфортных температур во время эксплуатации транспорта. В летний период печка используется крайне редко, поэтому большая часть неполадок выявляется с наступлением холодов.

Встречаются электрические и механические поломки, при которых система перестает подавать теплый воздух.

Чтобы определить, почему не работает печка в автомобиле, причины неисправности, необходимо провести диагностику, что по силам каждому автолюбителю.

Как работает печка, характерные неполадки

Встречаются разные причины, приводящие к тому, что отопитель плохо функционирует, не дует теплым воздухом. Чаще всего это неисправности радиатора, но не исключены проблемы с иными элементами.

Чтобы найти первопричину, нужно понять, как работает печка:

  1. После запуска мотор начинает прогреваться, а вместе с ним и охлаждающая жидкость – антифриз.
  2. Разогретый антифриз поступает в радиатор печки, где происходит теплообмен, предполагающий нагрев воздушных масс, поступающих с улицы.
  3. Теплый воздух подается в салон по воздуховодам.

Пока двигатель не прогрелся, система не может обеспечить подачу теплых воздушных масс в салон.

Причины, по которым печка не работает, основные неисправности:

  1. Низкий уровень охлаждающей жидкости в системе. Это может быть связано с редким обслуживанием или утечками в результате повреждения элементов системы – прокладок, шлангов. Доливку антифриза, проверку узлов, замену поврежденных составляющих стоит проводить после остывания двигателя.
  2. Завоздушивание системы препятствует нормальной работе. Здесь нужно выпустить воздух, попавший извне.
  3. Загрязнение, возникшее из-за внутренней коррозии, также нарушает процесс циркуляции рабочего состава. Для устранения проблемы требуется промывка.
  4. Выход из строя термостата приводит к тому, что отопитель перестает нормально функционировать. Само устройство выполнено в виде клапана. Его работа зависит от температуры рабочей жидкости в системе. Когда двигатель только прогревается, клапан закрыт, а при достижении оптимальной температуры – открывается, и антифриз начинает двигаться по большому кругу. Иногда термостат заклинивает, он перестает открываться. Тогда печка работает, но не греет, возникает угроза перегрева мотора. Для устранения дефекта потребуется замена элемента.
  5. Неисправность вентилятора определяется тем, что печка перестает дуть. Полное отсутствие потока воздуха возникает, когда вентилятор сгорает, нарушается подача питания, возникает проблема с переключателем, реле. Не исключается и сильное загрязнение, повреждение проводки.
  6. Неполадки датчика температуры делают невозможной нормальную эксплуатацию системы отопления. Нужно проверить контроллер, подав на него напряжение 1,2 В.
  7. Проблемы с блоком управления приводят к нарушениям в работе отопителя, заслонок. В случае неисправности требуется замена.
  8. Выход из строя заслонок приводит к тому, что дует только холодный или горячий воздух, что также сказывается на уровне комфорта.

Процесс устранения неисправностей зависит от устройства системы отопления на конкретном авто.

Обеспечивая своевременное обслуживание, очистку радиатора, легко предотвратить развитие многих неполадок.

Что делать, если не работает регулировка печки

Еще одной проблемой является нарушение работы переключателя. Сам механизм управления включает несколько элементов. Это регуляторы температуры, режимов работы, распределения воздушных масс, включается и рычаг, обеспечивающий переключение заслонки.

Если не работает регулировка печки, необходимо изучить основные причины развития неполадок.

  1. Тросик регулятора переключения выходит из строя. Тогда он двигается нормально только в одном направлении, не дотягивая до другой стороны.
  2. Резкое включение, выключение приводит к механической поломке. Требуется замена переключателя.
  3. Неполадки, связанные с терморезистором, проявляются в виде одного режима работы. Например, отопитель может функционировать только на 4 скорости. Здесь потребуется установка нового элемента.
  4. Поломка температурного датчика нарушает работу системы. Для устранения дефекта требуется замена.
  5. Проблемы с проводкой – нарушение целостности подключения сказывается на работе системы регулировки. Ремонт предполагает восстановление провода.

Как отремонтировать переключатель режимов, заменить неисправные детали:

  • работа начинается с отключения минусовой клеммы, снятия узла и разборки;
  • необходимо изъять магнитолу, отключить питание;
  • далее, демонтируется рычаг переключения заслонки, регулятор температуры, распределения потоков;
  • сняв заглушки внизу, легко открутить винты, что даст возможность демонтировать консоль;
  • в задней части легко обнаружить разъемы питания, их нужно отключить.

После выполнения таких манипуляций, можно приступать к устранению дефекта, в зависимости от обнаруженной поломки.

Сборка выполняется в обратном порядке.

Отдельно стоит выделить ситуации, когда не работает второе положение печки. Если не функционирует только одна скорость, проблема кроется в резисторе, его контактах, пружинах, проводах. Деталь располагается под панелью в области педали газа в правой части.

Что делать для устранения проблемы – нужно заменить устройство или проверить провода, которые иногда спадают, перегорают.

Почему не работает моторчик печки?

Неработающий вентилятор на автомобиле встречается довольно часто. Выделяется множество причин, влияющих на работоспособность устройства. Основной элемент, обеспечивающий работу вентилятора – это моторчик.

Нарушения в работе моторчика возникают в таких случаях:

  1. Перегорает предохранитель. Это может быть связано с естественным выходом из строя или же коротким замыканием.
  2. Повреждение, окисление контактов сопровождается перебоями. Иногда достаточно пошевелить их.
  3. Реле зажигания существенно влияет на работу отопителя. В случае неисправности нужна замена.
  4. Если перестал работать мотор печки, возможно, он перегорел. Встречается плохой контакт массы, залипание щеток.

Чтобы автомобиль был комфортным транспортным средством, и его отопитель всегда работал исправно, нужно плавно переключать механизмы управления, следить за уровнем антифриза, контролировать состояние, целостность системы.

Не работает печка :((

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

Снимается достаточно просто, по ссылке все очень разжевано, но к сожалению мотор на бескондейную печь достаточно дорогой — зимой в кунцево брал BEHR — 6000 руб.

есть отличный моторчик печки на 124 2 тр

Ок, понял спасибо, бум доставать-смотреть )

Были те же симптомы, потом запищало-завизжало на 2 и 3 положении.
Выход — замена моторчика печки. Б/у 2500 руб. в 2004 году. Нашёл самый дешёвый.

MB 300TE W124 1991
WDB1240901F186713
(2002-н.в.)

Были те же симптомы, потом запищало-завизжало на 2 и 3 положении.
Выход — замена моторчика печки. Б/у 2500 руб. в 2004 году. Нашёл самый дешёвый.

MB 220TE WDB1240821F249245 Универсал дорестайл с дв. 111960 и АКПП
ВАЗ 2108 1986г.в. рестайл
ВАЗ 21083RS Vihur 1990г.в.

Выход — снять и смазать. . брызгаешь на латунную втулку, в которой вращается вал.

MB 300TE W124 1991
WDB1240901F186713
(2002-н.в.)

почему обязательно моторчик? а переключатель скоростей вентилятора?когда в пакетнике подгорают контакты-симптомы абсолютно те же .

MB E220 1994 гв АКПП двигатель 111 960
есть ишшо 230Е 1987 г.(стоит как память о начале мерсожизни)

когда в пакетнике подгорают контакты-симптомы абсолютно те же .

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

почему обязательно моторчик? а переключатель скоростей вентилятора?когда в пакетнике подгорают контакты-симптомы абсолютно те же .

Пищал перед смертью?

MB 300TE W124 1991
WDB1240901F186713
(2002-н.в.)

мерс с220 1993года родной моторчик печки стоит 15000 руб, поставил от ваз-2101 за 250 руб по диаметрам идентичны, работает как родной.

Народ, кто знает, можно ли в вентиляторе печки заменить щетки? У меня он загнулся как раз из-за изношенности щеток, а платить 8 т.р. за новый смысла не вижу..

мерс с220 1993года родной моторчик печки стоит 15000 руб, поставил от ваз-2101 за 250 руб по диаметрам идентичны, работает как родной.

E190, 2.0, 4 МКПП, Синий салон, KE-J., 84г, Синий металлик
E190, 2.6, 5 МКПП, ABS, Эл. люк, Светло-Серый салон, KE-J., 87г, Снежный, ПРЕВРАЩАЕТСЯ В РЕСТАЙЛ

можно ли в вентиляторе печки заменить щетки?

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

W 126, OM603.912 300SD, АКПП, 1983г. продан
W 124, OM602.912 250D, МКПП, 1990г. продан после 17-ти лет пользования
W124, M102.982 230E, МКПП 1992г. продан другу
Nissan Teana 2.5 V6, 2012г.

s4astliw4ik на белом мерсе:)

ну в принципе да может и из-за крутилки, но у меня были те же симптомы из-за того то kvxbyrf куда пред вставляется разбитая была перекинул на свободную проблема исчезла

Щетки меняются в моторчике перепайкой, встают от 2108 ВАЗ (не бейте, едрен-батон, родных я просто в природе и не видел по отдельности).
другое дело, если он визжит уже — там беда в подшипниках на валу.
У меня визжал, то работал, то нет, перепаял щетки — пару дней буквально поездил без особых тенденций к улучшению, и сдох мотор. Рассыпались подшипники, вал потерял центровку и обмотки внутри прилипли к магниту.
Купил неоригинал под мерина за 3500р. но он был без крыльчаток, крыльчаток не было нигде даже на заказ — а как я ставил туда крыльчатки от Газели — это история отдельная и на многотомный труд. Ищите оригинальные крыльчатки или берите в сборе с ними.

Mercedes E200 W124, 5МКПП, 95год, VIN WDB1240191J082284, двигатель 111, PMS — продан.
BMW 320 E93, 6МКПП, 07 год, двигатель N43b20, 2.0, М-пакет — пылесос для денег, продана.
BMW 320 E36, 5АКПП, 96 год, двигатель М52b20, 2.0, Individual — шикарная штука, подарена.
Mercedes E320 A124, 4АКПП, 94 год, VIN WDB1240661C198407, двигатель 104, HFM.

На мазе плохо греет печка

И так, не одного меня наверное мучает
вопрос почему же холодно в Мазе с двигателем ямз 238
Решил в этом разобраться.
Выход на печку взят с правой стороны первого цилиндра с блока по ходу движения, это нижняя часть двс, и она считается самой холодной, так как омываеться жидкостью по малому и большому кругу ( на малом круге в кабине тепло) начинает открываться большой круг ( в кабине попрохладнее) . Я думаю это не правильно!
По сравнению с камазом: у камаза выход печки взят с теплообменника, это самое горячее место у камаза, так как масло оно всяко больше по температуре чем охлождающяя жидкость, ОЖ в теплообменике не даёт маслу повышать температуру (закипать) и как бы остывает масло. Поэтому в камазах намного теплее.
На а/м урал а именно с двс от ямз 236 238 выход на печку взят с верхней рубашки, это тоже считается самым теплым местом у этих марок двс, так как гильзы омываються ОЖ, жидкость поднимаеться наверх к головке и выходит к рубашке затем в сторону термостатов. Ну и так по кругу ( малому или большому) теплообменник тоже присутствует у этих марок двс ( Он стоит с левой стороны блока по ходу движения)

Некоторые водители берут выход на печку между термостатами, да это как вариант но это не дело( моё мнение), объясню почему.если так сделать да будет тепло но есть три но:
1.может выдавить соты радиатора печки из за давления ОЖ.
2.На малом круге (а это малый круг между термостатами) будет тепло.но только как откроются термостаты будет прохладно, так как все давление ОЖ погонит в радиатор в обход малого круга.
3. В теплое время ( летом) в кабине будет жарко кому то может нравится) но это не кайф сидеть и потеть, и картонки всякие я не ставлю перед радиатором печки чтоб типо не задувало в салон потоками воздуха. Надо либо ставить перемычку между шлангами радиатора и кран. чтоб был малый круг но двс будет все ровно перегреваться при нагрузке, и будет оочень большое давление в шлангах так как круг очень значительный получаеться

И я думаю это нало будет все переделывать к лету на заводскую модификацию.

Что я решил сделать:
если теплообменник с левой стороны двс ( у меня 238 ямз) то соответственно температура левой части мотора чуть больше чем у правой части, и ОЖ нужно больше времяни чтоб добраться до термостата ( соответственно температура выше) так как жидкость омываеться и маслом и 8 7 6 5 цилиндром.8 7 считаються самыми горячими (их часто задирает) поэтому и датчик ОЖ стоит на левой рубашке
Я решил вварить в левую рубашку колено от камаза так как оно дюралевое. Не стал вкручивать штуцер в конец рубашки где стоит датчик ОЖ. Лишнии углы и длинна рукавов (шлангов) и сам диаметр выходного отверстия.

Поломка отопителя в холодное время года может принести множество проблем и неприятностей.

Поэтому чтобы избежать неожиданных неисправностей необходимо обеспечить должный уход за прибором. Сегодня мы расскажем вам все особенности технического обслуживания отопителя салона МАЗ.

Особое внимание нужно уделить первому запуску печки в начале холодного сезона.

За летний период некоторые детали могли подвергнуться коррозии.

Особенно уязвимы краники теплоподачи. Перед первым запуском печки рекомендуется проверить все элементы автономного отопителя салона МАЗ. Иногда при включении краники открываются с трудом.

В результате может повредиться привод.

Если печка не греет или работает не в максимальном режиме, вероятно засорился или закупорился радиатор либо подводящие шланги. Необходимо очистить детали отопителя салона МАЗ. Если на шлангах или радиаторе есть повреждения, нужна замена.

Еще одна проблема в отопителе МАЗ – завоздушивание печки

При такой поломке отопитель слабо работает и плохо прогревает салон. Причина в пузырьках воздуха, мешающих прохождению теплоносителя. Чтобы решить проблему нужно открыть пробку радиатора охлаждения двигателя и запустить мотор. Воздух полностью выйдет и автономный отопитель салона МАЗ заработает в необходимом режиме.

Если поломка серьезная, советуем сделать профессиональный ремонт. Иногда дешевле заменить всю систему в сборе, чем устанавливать отдельные детали. Если необходимо поставить новый радиатор, придется слить охлаждающую жидкость из двигателя. После ремонта обязательно удаляется воздух из системы.

Однако если вы не знаете, как заменить электродвигатель отопителя салона МАЗ 6312, рекомендуем обратится за помощью в профессиональное СТО.

Комфортные условия для водителя создает не только особенная конструкция салона транспортного средства, но и специализированные отопители. Благодаря современным и инновационным технологиям, можно установить их в автомобилях МАЗ, чтобы создать комфортные условия для деятельности опытных водителей. При этом важно знать, что существует ряд особенностей данной системы и несколько видов отопителей, которые могут быть установлены в транспортном средстве данного вида. Не стоит забывать, что все работы должны выполняться компетентными и грамотными специалистами. Это актуально в случае, если предварительно «печка» не была установлена на заводе производителя.

Основные функции

Отопитель МАЗ – это сложная и многогранная система, направленная на обеспечение комфорта внутри салона. Агрегат позволит пассажирам и водителям без излишних дискомфортных ощущений находиться внутри салона автомобиля. Особенностью системы является тот факт, что автомобили МАЗ не оснащены инновационной системой климат контроля. Также отсутствуют кондиционеры, которые в современных автомобилях любой марки встречаются повсеместно.

Современные автомобили МАЗ оснащаются только «печкой», то есть отопителем. Наличие данной опции – это залог комфортабельных условий в любых климатических условиях. Обогрев позволяет водителям находиться внутри салона без излишних дискомфортных ощущений даже в лютые морозы.

Опытные эксперты и профессионалы сделали вывод, что печь грузовика МАЗ может выполнять следующие функции:

  • Повышать температуру воздуха внутри салона при помощи его нагрева. Это актуально при условии, если внешняя температура является достаточно низкой.
  • Печь включает в себя циркуляцию приточной вентиляции.
  • Принудительно подает воздух извне внутрь салона. В летний период такое решение позволяет организовать принудительную вентиляцию.

Иными словами, «печка» или отопитель МАЗ – это специализированный агрегат, обеспечивающий оптимальную циркуляцию теплого воздуха внутри салона автомобиля. Данный агрегат представляет собой многофункциональную систему. Именно благодаря ей, можно создать условия повышенного комфорта в салоне в любое время года. Однако такой широкий спектр функциональности могут выполнять не все печи. Компетентные грамотные эксперты рекомендуют обращать пристальное внимание на характеристики, конструкцию и тип агрегата, дабы подобрать вариант, способный создать действительно комфортные условия внутри кабины автомобиля.


Мотор отопителя МАЗ

Видовые особенности

Практически все агрегаты, которые устанавливаются на автомобилях МАЗ, имеют примерно одинаковую конструкцию. Тем не менее, она может отличается некоторыми нюансами, такими как:

  • количество моторчиков;
  • размер и количество вентиляторов;
  • способ установки системы вентиляции.

Также важно учесть, что модели современных «печей» для автомобилей МАЗ могут отличаться по способу установки отопительных вентиляторов:

  • Детали монтируются в индивидуальный корпус. Несколько вентиляторов имеют свой собственный конструктивный блок, который выполнен компетентными экспертами и виде «улитки». Считается, что такой печью оснащены автомобили МАЗ последнего поколения, внутри салона которых гораздо теплее и комфортнее.
  • Изделие имеет общий корпус с отдельным блоком для вентиляторов. Два вентилятора практически одинакового диаметра могут быть объединены под одной системой, то есть в единый блок. В таком случае корпус виде улитки отсутствует. Система данного типа используются для крупных моделей грузовых автомобилей МАЗ.

Таким образом, если изначально в автомобиле отсутствует печь, следует обратить пристальное внимание на количество вентиляторов, дабы подобрать наиболее комфортные варианты именно для конкретного транспортного средства.

Эксперты сервисных центров и профессионалы производственного направления утверждают, что отопитель автомобилей МАЗ может иметь несколько отличий, связанных с электродвигателями, а также со способом их установки:

  • Существуют модели с уникальными и индивидуальными электродвигателями для каждого вентилятора в зависимости от его размера. Такая система используется в современных автомобилях, которые выпущены всего несколько лет назад, поэтому технология считается достаточно уникальной и инновационной.
  • Установлен единственный электродвигатель для всех вентиляторов. Считается, что по конструкции такая система гораздо проще и удобней, но выход тепла гораздо меньше, поэтому учесть такой нюанс достаточно важно.

Современные производители, которые не первый год занимаются производством отопительных систем для автомобилей МАЗ, за последние несколько лет выпустили новые модели. Они могут быть использованы только с последними поколениями грузовиков МАЗ. Таким образом, прежде чем заменить уже существующую отопительную систему или же купить новую для установки, важно обязательно посоветоваться с компетентным специалистом.


Схема отопителя МАЗ

Конструктивные особенности системы

Агрегат состоит из следующих элементов:

  • Водяной радиатор небольшого размера. Он располагается в корпусе и подключен к системе охлаждения двигателя при помощи нескольких шлангов. Опытные эксперты напоминают, что подключить шланги можно при помощи специализированных кранов, а управление осуществляется непосредственно с приборной панели.
  • Блок вентиляторов различного типа и вида. От их мощности во многом зависит сила воздушного потока.
  • Воздушная заслонка, которая управляется при помощи специализированных рычагов, расположенных на приборной панели.
  • Воздушный патрубок, расположенный в верхней части корпуса системы. Благодаря данной детали, теплый воздух может распределяться по салону определенным образом.

«Печка» автомобилей МАЗ представляет собой систему, управлять которой можно непосредственно из салона автомобиля. Система соединяется с воздуховодами и патрубками при помощи прокладок высокой герметизации. Кроме того, в систему также входят различные сопла, дефлекторы воздуха, отводы, заслонки и жалюзи. Данные конструктивные элементы упрощают использование системы отопления внутри кабины автомобилей МАЗ.

Особенностью отопителей МАЗ является то, что система может функционировать в двух основных режимах, а именно: отапливать кабину автомобиля и улучшать вентиляцию воздуха. Для того чтобы осуществить отопление кабины важно, чтобы система была подключена к общей системе охлаждения двигателя транспортного средства. Немаловажную роль для отопления салона играет радиатор, поскольку именно от его нагрева зависит температура воздуха внутри салона. Благодаря правильному размещению дефлектора и жалюзи, можно регулировать направление воздуха.

Для того чтобы обеспечить оптимальную вентиляцию внутри салона летом, необходимо включить вентилятор, а циркуляцию горячей охлаждающей жидкости перекрыть. Таким образом, извне будет поступать свежий воздух внутрь кабины.

Особенности ремонта и обслуживания системы

Опытные специалисты современных сервисных центров неоднократно сталкиваются с тем, что отопительная система МАЗ выходит из строя. Это может быть вызвано различными негативными факторами. В том числе – неправильной эксплуатацией системы или несоблюдением функциональных особенностей.

Зачастую, если агрегат выходит из строя, это связано с радиатором. Именно поэтому важно своевременно обратиться к компетентным экспертам, которые выполнят диагностику радиатора и устранят существующие засоры.

Важно также помнить о том, что после летнего периода времени с наступлением первых холодов, важно правильно запустить агрегат, дабы не повредить его. Ни в коем случае, не рекомендуется запускать «печь» на полную мощность с приходом первых холодов.

Техническое обслуживание, ремонт и замену агрегата могут проводить лишь опытные эксперты, которые не только разбираются в особенностях печи для автомобилей МАЗ, но и знают в точности, на какие нюансы следует обратить внимание, дабы устранить неисправность. Неквалифицированное вмешательство может существенно увеличить стоимость ремонтных мероприятий.

Назначение и особенности эксплуатации отопителя МАЗ

Комфортные условия для водителя создает не только особенная конструкция салона транспортного средства, но и специализированные отопители. Благодаря современным и инновационным технологиям, можно установить их в автомобилях МАЗ, чтобы создать комфортные условия для деятельности опытных водителей. При этом важно знать, что существует ряд особенностей данной системы и несколько видов отопителей, которые могут быть установлены в транспортном средстве данного вида. Не стоит забывать, что все работы должны выполняться компетентными и грамотными специалистами. Это актуально в случае, если предварительно «печка» не была установлена на заводе производителя.

Основные функции

Отопитель МАЗ – это сложная и многогранная система, направленная на обеспечение комфорта внутри салона. Агрегат позволит пассажирам и водителям без излишних дискомфортных ощущений находиться внутри салона автомобиля. Особенностью системы является тот факт, что автомобили МАЗ не оснащены инновационной системой климат контроля. Также отсутствуют кондиционеры, которые в современных автомобилях любой марки встречаются повсеместно.

Современные автомобили МАЗ оснащаются только «печкой», то есть отопителем. Наличие данной опции – это залог комфортабельных условий в любых климатических условиях. Обогрев позволяет водителям находиться внутри салона без излишних дискомфортных ощущений даже в лютые морозы.

Опытные эксперты и профессионалы сделали вывод, что печь грузовика МАЗ может выполнять следующие функции:

  • Повышать температуру воздуха внутри салона при помощи его нагрева. Это актуально при условии, если внешняя температура является достаточно низкой.
  • Печь включает в себя циркуляцию приточной вентиляции.
  • Принудительно подает воздух извне внутрь салона. В летний период такое решение позволяет организовать принудительную вентиляцию.

Иными словами, «печка» или отопитель МАЗ – это специализированный агрегат, обеспечивающий оптимальную циркуляцию теплого воздуха внутри салона автомобиля. Данный агрегат представляет собой многофункциональную систему. Именно благодаря ей, можно создать условия повышенного комфорта в салоне в любое время года. Однако такой широкий спектр функциональности могут выполнять не все печи. Компетентные грамотные эксперты рекомендуют обращать пристальное внимание на характеристики, конструкцию и тип агрегата, дабы подобрать вариант, способный создать действительно комфортные условия внутри кабины автомобиля.


Мотор отопителя МАЗ

Видовые особенности

Практически все агрегаты, которые устанавливаются на автомобилях МАЗ, имеют примерно одинаковую конструкцию. Тем не менее, она может отличается некоторыми нюансами, такими как:

  • количество моторчиков;
  • размер и количество вентиляторов;
  • способ установки системы вентиляции.

Также важно учесть, что модели современных «печей» для автомобилей МАЗ могут отличаться по способу установки отопительных вентиляторов:

  • Детали монтируются в индивидуальный корпус. Несколько вентиляторов имеют свой собственный конструктивный блок, который выполнен компетентными экспертами и виде «улитки». Считается, что такой печью оснащены автомобили МАЗ последнего поколения, внутри салона которых гораздо теплее и комфортнее.
  • Изделие имеет общий корпус с отдельным блоком для вентиляторов. Два вентилятора практически одинакового диаметра могут быть объединены под одной системой, то есть в единый блок. В таком случае корпус виде улитки отсутствует. Система данного типа используются для крупных моделей грузовых автомобилей МАЗ.

Таким образом, если изначально в автомобиле отсутствует печь, следует обратить пристальное внимание на количество вентиляторов, дабы подобрать наиболее комфортные варианты именно для конкретного транспортного средства.

Эксперты сервисных центров и профессионалы производственного направления утверждают, что отопитель автомобилей МАЗ может иметь несколько отличий, связанных с электродвигателями, а также со способом их установки:

  • Существуют модели с уникальными и индивидуальными электродвигателями для каждого вентилятора в зависимости от его размера. Такая система используется в современных автомобилях, которые выпущены всего несколько лет назад, поэтому технология считается достаточно уникальной и инновационной.
  • Установлен единственный электродвигатель для всех вентиляторов. Считается, что по конструкции такая система гораздо проще и удобней, но выход тепла гораздо меньше, поэтому учесть такой нюанс достаточно важно.

Современные производители, которые не первый год занимаются производством отопительных систем для автомобилей МАЗ, за последние несколько лет выпустили новые модели. Они могут быть использованы только с последними поколениями грузовиков МАЗ. Таким образом, прежде чем заменить уже существующую отопительную систему или же купить новую для установки, важно обязательно посоветоваться с компетентным специалистом.


Схема отопителя МАЗ

Конструктивные особенности системы

Агрегат состоит из следующих элементов:

  • Водяной радиатор небольшого размера. Он располагается в корпусе и подключен к системе охлаждения двигателя при помощи нескольких шлангов. Опытные эксперты напоминают, что подключить шланги можно при помощи специализированных кранов, а управление осуществляется непосредственно с приборной панели.
  • Блок вентиляторов различного типа и вида. От их мощности во многом зависит сила воздушного потока.
  • Воздушная заслонка, которая управляется при помощи специализированных рычагов, расположенных на приборной панели.
  • Воздушный патрубок, расположенный в верхней части корпуса системы. Благодаря данной детали, теплый воздух может распределяться по салону определенным образом.

«Печка» автомобилей МАЗ представляет собой систему, управлять которой можно непосредственно из салона автомобиля. Система соединяется с воздуховодами и патрубками при помощи прокладок высокой герметизации. Кроме того, в систему также входят различные сопла, дефлекторы воздуха, отводы, заслонки и жалюзи. Данные конструктивные элементы упрощают использование системы отопления внутри кабины автомобилей МАЗ.

Особенностью отопителей МАЗ является то, что система может функционировать в двух основных режимах, а именно: отапливать кабину автомобиля и улучшать вентиляцию воздуха. Для того чтобы осуществить отопление кабины важно, чтобы система была подключена к общей системе охлаждения двигателя транспортного средства. Немаловажную роль для отопления салона играет радиатор, поскольку именно от его нагрева зависит температура воздуха внутри салона. Благодаря правильному размещению дефлектора и жалюзи, можно регулировать направление воздуха.

Для того чтобы обеспечить оптимальную вентиляцию внутри салона летом, необходимо включить вентилятор, а циркуляцию горячей охлаждающей жидкости перекрыть. Таким образом, извне будет поступать свежий воздух внутрь кабины.

Особенности ремонта и обслуживания системы

Опытные специалисты современных сервисных центров неоднократно сталкиваются с тем, что отопительная система МАЗ выходит из строя. Это может быть вызвано различными негативными факторами. В том числе – неправильной эксплуатацией системы или несоблюдением функциональных особенностей.

Зачастую, если агрегат выходит из строя, это связано с радиатором. Именно поэтому важно своевременно обратиться к компетентным экспертам, которые выполнят диагностику радиатора и устранят существующие засоры.

Важно также помнить о том, что после летнего периода времени с наступлением первых холодов, важно правильно запустить агрегат, дабы не повредить его. Ни в коем случае, не рекомендуется запускать «печь» на полную мощность с приходом первых холодов.

Техническое обслуживание, ремонт и замену агрегата могут проводить лишь опытные эксперты, которые не только разбираются в особенностях печи для автомобилей МАЗ, но и знают в точности, на какие нюансы следует обратить внимание, дабы устранить неисправность. Неквалифицированное вмешательство может существенно увеличить стоимость ремонтных мероприятий.

Источник

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

  • Схема управления микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).
  • Отопление и вентиляция МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Блок управления микроклиматом (БУМ).

Органы управления.

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

1 – Линейная шкала индикации функционирования (20 делений, 1 деление – 5 % регулируемого параметра).

2 – Табло информационное.

3 – Клавиша включения/выключения БУМ и режима “Авто”.

4 – Клавиша включения/выключения режима кондиционирования.

5 – Клавиша регулирования оборотов вентилятора.

6 – Клавиша регулирования мощности отопления (расход теплоносителя через радиатор) и температуры воздуха в салоне кабины в автоматическом режиме от +16 °C до +32 °C.

7 – Клавиша активирования режима антизапотевания, регулирования потока воздуха на ветровое стекло.

8 – Клавиша регулирования потока воздуха в ноги.

9 – Клавиша регулирования входящего наружного потока воздуха/рециркуляция.

Правила регулирования.

  • Верхние половины клавиш 5, 6, 7, 8, 9 увеличивают регулируемый параметр, нижние – уменьшают.
  • При нажатии клавиш 5, 6, 7, 8, 9 на шкалу индикации выводится величина регулируемого параметра.
  • Яркость подсветки клавиш регулируется регулятором подсветки приборов
  • Если в течение 3 с нет нажатия клавиш, то на информационное табло выводится текущая температура.

Включение/выключение БУМ.

  • Включение – нажать любую клавишу кроме клавиши 3.
  • Выключение – нажать и удерживать клавишу 3 до прекращения отображения информации на табло.

Режимы вентилирования.

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Принудительное вентилирование.

  • Включение – нажать верхнюю половину клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.
  • Регулирование мощности вентилятора – клавиша
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение вентилятора – нижней половиной клавиши 5 установить минимальное значение или выключить БУМ нажатием и удержанием клавиши

Вентилирование на набегающем потоке.

  • Вентилятор выключить, установив нижней половиной клавиши 5 минимальное значение.
  • Подачу потока воздуха установить верхней половиной клавиши 9 в максимум.
  • Регулирование воздухораспределения – клавиши 7, 8.

Автоматичекий режим.

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Внимание!

Если для поддержания температуры требуется включение кондиционера, то операция выполняется только при работающем двигателе. При неработающем двигателе включится режим вентиляции.

  • Включение при работающем БУМ (отражение информации на табло) – нажать клавишу 3 (не более 2 с). Включается режим поддержания температуры по умолчанию – +22 °C. На табло высвечивается сообщение “А22°”. На клавише 3 включается световой индикатор.
  • Задание температуры – клавиша 6. В течение 2 с после задания температуры она высвечивается на цифровом табло со значком “А” перед значением температуры “А 22″, затем высвечивается текущая температура.
  • Регулирование мощности вентилятора – клавиша 5.
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение – нажать клавишу 3. Индикатор на клавише 3 выключается.

Режим отопления с принудительной вентиляцией.

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

  • Максимальное отопление – верхними половинами клавиш 5, 6, 7, 8, 9 установить максимальные значения.
  • Требуемое отопление – клавишами 5, 6, 7, 8, 9 установить оптимальный режим.

Ручная регулировка мощности отопления:

  • Операция автоматического поддержания температуры выключена.
  • Нажатиями на клавишу 6 увеличить или уменьшить расход теплоносителя через радиатор отопителя (перекрытие потока электромагнитным клапаном).

Для усиления прогрева ветрового стекла и стекол дверей следует уменьшить расход воздуха через дефлекторы вентиляции и отопления кабины водителя и воздуховоды вентиляции и отопления пространства для ног.

Для равномерного распределения температур в салоне кабины подачу потока теплого воздуха в ноги рекомендуется оставлять максимальной.

Режим отопления с вентиляцией на набегающем потоке (скорость более 60 км/ч).

Работа системы микроклимата возможна с выключенным пультом управления и предварительно установленными параметрами.

Для изменения параметров нужно:

  • Включить пульт.
  • Отключить вентилятор – нижней половиной клавиши 5 установить минимальное значение
  • Верхними половинами клавиш 6 и 9 установить максимальные значения
  • Клавишами 7 и 8 установить требуемое потокораспределение воздуха в салоне кабины
  • Выключить БУМ.

Для усиления потока воздуха и тепла следует включить вентилятор, нажатием верхней половины клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.

Режим кондиционирование.

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Внимание!

Включение кондиционера при температурах ниже +10 °C невозможно Выполнение режимов “Reheat” и кондиционирование возможны только при работающем двигателе. При выключении вентиляции или при отсутствии сигнала с двигателя выводится сообщение ЕгО1, выполнение операции прекращается автоматически

При пропадании связи с датчиком температуры или его отказе выводится сообщение ЕгО7, происходит выход в ручной режим управления

Режим кондиционирование.

  • Включение / Выключение – попеременное нажатие клавиши 4 (не более 1 с). На клавише 4 включается / выключается световой индикатор
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Отопление по умолчанию выключено.

Максимальный эффект кондиционирования достигается при закрытых окнах и люке.

Режим предотвращения запотевания стекол (“Reheat”).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

  • Включить пульт.
  • Включение режима – одновременно нажать на верхние половины клавиш 5, 7. При этом выводится сообщение “г015″ – время до завершения операции (в минутах). Отопитель и кондиционер включаются автоматически.
  • Регулирование воздухораспределения – клавиши 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Выключение режима – автоматически по истечении 15 мин или кратковременным нажатием (до 1 с) нижней половины клавиши 7.

Режим рециркуляции.

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Используется кратковременно для прохождения автомобилем зон загрязнения и быстрого обогрева/охлаждения салона кабины. Может привести к запотеванию стекол и ухудшению самочувствия.

  • Включение – нижней половиной клавиши 9 установить подачу потока свежего воздуха ниже 30 %. Режим полной рециркуляции – нижняя половина клавиши 9 установлена в минимальное состояние.
  • Регулирование воздухораспределения – клавиши 7, 8.
  • Регулирование мощности вентилятора и температуры – клавиши 5,
  • Выключение – нижней половиной клавиши 9 установить подачу потока свежего воздуха выше 30 %.

Сообщения, выводимые на информационное табло 2.

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

024° – текущая температура, °C.

А20° – задаваемая температура, °C.

г015 – время выполнение операции “Reheat”, мин.

Ег01 – неисправность вентилятора.

Ег02 – неисправность электромагнитного клапан.

ЕгОЗ – неисправность электромуфты кондиционера.

Ег04 – неисправность заслонки подачи воздуха на ветровое стекло.

Ег05 – неисправность заслонки подачи воздуха на ноги.

ЕгОб – неисправность заслонки управления рециркуляцией.

Ег07 – неисправность датчика температуры.

==== – отсутствие связи между пультом управления и контроллером.

При восстановлении связи с датчиком ошибка автоматически снимается.

Если в течение 3 с не будет нажата ни одна клавиша, то на информационном табло высветится текущая температура в кабине автомобиля.

Поделиться ссылкой:

Все ошибки МАЗ 236, 238, 3844, 4370, 4371, 4380, 4570, 4571, 4581, 4744, 47820, 5309, 5316, 5335, 5336, 5337, 5340, 5343, 5429, 5432, 5433, 5434, 5516, 5550, 5551, 5659, 5743, 6303, 6310, 6312, 6317, 64170, 6422, 6425, 6430, 6501, 6511, 6514, 6516, 6517, МАЗ Euro-3, МАЗ Купава 6731, МАЗ Купава 5731, МАЗ Купава 4788, МАЗ Самосвал Euro-3 555131, МАЗ Самосвал Euro-3 555132, МАЗ Самосвал Euro-3 555133.

Электронные блоки управления (ЭБУ)

Д-245 E3 BOSCH EDC7UC31, Д-245 E4 BOSCH EDC7UC31, ЯМЗ-650.10 Е3 BOSCH  EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-651/ЯМЗ-652 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-536 Е4 BOSCH EDC7UC31, ЯМЗ-656 Е3 Элара 50.3763, ЯМЗ-658 Е3 Элара 50.3763, ЯМЗ-656 Е3 M230 E3, ЯМЗ-658 Е3 M230 E3, ЯМЗ-656 Е4 M240, ЯМЗ-658 Е4 M240, ЯМЗ-236 Е3 M230 E3, ЯМЗ-238 Е3 M230 E3, MB OM501LA E4 MR.


Ошибки МАЗ по протоколу OBDI. Самодиагностика.


Двигатели ЯМЗ – диагностика неисправностей системы ЭСУ при помощи световых мигающих кодов


00000000 – Сбой датчика частоты вращения двигателя А

00001000 – Сбой датчика частоты вращения двигателя В

00010000 – Сбой датчика частоты врщения выходного вала КП

00011000 – Низкий уровень сигнала датчика положения рейки А

00011001 – Высокий уровень сигнала датчика положения рейки А

00011010 – Сбой сигнала датчика положения рейки А

00100000 – Низкий уровень сигнала датчика положения рейки В

00100001 – Высокий уровень сигнала датчика положения рейки В

00100010 – Сбой сигнала датчика положения рейки В

00101000 – Низкий уровень сигнала датчика положения педали А

00101001 – Высокий уровень сигнала датчика положения педали А

00101010 – Сбой сигнала датчика положения педали А

00110000 – Низкий уровень сигнала датчика положения педали В

00110001 – Высокий уровень сигнала датчика положения педали В

00110010 – Сбой сигнала датчика положения педали В

00111000 – Низкий уровень сигнала датчика давления наддува

00111001 – Высокий уровень сигнала датчика давления наддува

00111010 – Сбой сигнала датчика давления наддува

01000000 – Низкий уровень сигнала дополнительного датчика давления

01000001 – Высокий уровень сигнала датчика дополнительного датчика давления

01000010 – Сбой сигнала дополнительного датчика давления

01001000 – Низкий уровень сигнала датчика температуры наддувачного воздуха

01001001 – Высокий уровень сигнала датчика температуры наддувачного воздуха

01001010 – Сбой сигнала датчика температуры наддувочного воздуха

01010000 – Низкий уровень сигнала датчика температуры топлива

01010001 – Высокий уровень сигнала датчика температуры топлива

01010010 – Сбой сигнала датчика температуры топлива

01011000 – Низкий уровень сигнала датчика температуры охлаждающей жидкости

01011001 – Высокий уровень сигнала датчика температуры охлаждающей жидкости

01011010 – Сбой сигнала датчика температуры охлаждающей жидкости

01100000 – Низкий уровень сигнала дополнительного датчика температуры

01100001 – Высокий уровень сигнала дополнительного датчика температуры

01100010 – Сбой сигнала датчика температуры

01101000 – Низкий уровень сигнала датчика напряжения питания

01101001 – Высокий уровень сигнала датчика напряжения питания

01101010 – Сбой сигнала датчика напряжения питания

01110000 – Низкий уровень напряжения в цепи питания датчиков

01110001 – Высокий уровень напряжения в цепи питания датчиков

01110010 – Сбой сигнала напряжения в цепи питания датчиков

01111000 – Низкий уровень сигнала селектора ограничения скорости

01111001 – Высокий уровень сигнала селектора ограничения скорости

01111010 – Сбой сигнала селектора ограничения скорости

10000000 – Превышение аварийной частоты вращения

10000001 – Ошибка начальной инициализации данных

10000010 – Ошибка начального тестирования системы

10001000 – Ошибка чтения ЕЕРROM

10001001 – Ошибка записи ЕЕРROM

10001010 – Ошибка данных ЕЕРROM

10001011 – Несоответствие версии данных в ЕЕРROM

10010000 – Ключ управления рейкой не отвечает

10010001 – Превышение температуры ключа управления рейкой

10010010 – Нет напряжения питания на ключе управления рейкой

10010011 – Замыкание выхода/ Нет нагрузки на ключе управления рейкой

10011000 – Ключ DD11 не отвечает

10011001 – Ошибка выходного канала ключа DD11

10100000 – Ключ DD12 не отвечает

10100001 – Ошибка выходного канала ключа DD12

10101000 – Нет нагрузки на ключе управления лампой Check Engine

10101001 – Замыкание на питание или превышение температуры ключа управления лампой Check Engine

10101010 – Замыкание на землю ключа управления лампой Check Engine

10110000 – Нет нагрузки на ключе управления клапаном аварийного останова

10110001 – Замыкание на питание или превышение температуры ключа управления клапаном аврийного останова

10110010 – Замыкание на землю ключа управления клапаном аварийного останова

10111000 – Нет нагрузки на ключе управления реле стартера

10111001 – Замыкание на питание или превышение температуры ключа управления реле стартера

10111010 – Замыкание на землю ключа управления реле стартера

11000000 – Нет нагрузки на ключе управления главным реле

11000001 – Замыкание на питание или превышение температуры ключа управления главным реле

11000010 – Замыкание на землю ключа управления главным реле

11001000 – Нет нагрузки на ключе управления клапаном перепуска ОГ 1

11001001 – Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 1

11001010 – Замыкание на землю ключа управления клапаном перепуска ОГ 1

11010000 – Нет нагрузки на ключе управления индикацией круиз-контроля

11010001 – Замыкание на питание или превышение температуры ключа управления индикацией круиз-контроля

11010010 – Замыкание на землю ключа управления индикацией круиз-контроля

11011000 – Нет нагрузки на ключе управления клапаном перепуска ОГ 2

11011001 – Замыкание на питание или превышение температуры ключа управления клапаном перепуска ОГ 2

11011010 – Замыкание на землю ключа управления клапаном перепуска ОГ 2

11100000 – Нет нагрузки на дополнительном ключе

11100001 – Замыкание на питание или превышение температуры дополнительного ключа

11100010 – Замыкание на землю дополнительного ключа


Ошибки МАЗ по протоколу OBDII


Двигатели ЯМЗ


16 – Ошибка аналого-цифрового преобразователя – напряжение выше допустимого

17 – Ошибка аналого-цифрового преобразователя – напряжение ниже допустимого

20 – Ошибка аналого-цифрового преобразователя – неизвестная неисправность

24 – Ошибка аналого-цифрового преобразователя – неизвестная неисправность

99 – Неисправность в цепи датчика частоты вращения распределительного вала – нет сигнала с датчика

100 – Неисправность в цепи датчика частоты вращения распределительного вала – некорректный сигнал с датчика

103 – Неисправность в цепи датчика частоты вращения коленчатого вала – нет сигнала с датчика

104 – Неисправность в цепи датчика частоты вращения коленчатого вала – некорректный сигнал с датчика

425 – Внутренняя неисправность ЭБУ – ошибка сторожевого таймера контроллера

426 – Внутренняя неисправность ЭБУ – низкое напряжение питания

427 – Внутренняя неисправность ЭБУ – повышенное напряжение питания

454 – Ошибка электронного процессора времени – ошибка системного времени контроллера

801 – Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов – работа в резервном режиме

849 – Рассогласование между сигналами датчиков частоты вращения коленчатого и распределительного валов – неправильная установка шестерни распределительного вала

1644 – Неисправность в цепи силового каскада управления реле стартера – замыкание на Массу

1645 – Неисправность в цепи силового каскада управления реле стартера – разрыв цепи

1646 – Неисправность в цепи силового каскада управления реле стартера – замыкание на “+” АКБ

1717 – Неисправность в цепи силового каскада управления реле стартера – замыкание на “+” АКБ

1718 – Неисправность в цепи силового каскада управления реле стартера – замыкание на Массу


Топливная система и воздухоподача

P0000-P0099, P0100-P0199, P0200-P0299

Система зажигания

P0300-P0399

Контроль выбросов

P0400-P0499

Контроль скорости и холостого хода

P0500-P0599

Электронный блок управления (ЭБУ) и его подсистемы

P0600-P0699

Трансмиссия

P0700-P0799, P0800-P0899, P0900-P0999

Содержание

  1. Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).
  2. Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).
  3. Блок управления микроклиматом БУМ
  4. Блок управления микроклиматом маз
  5. БУМ и его ремонт
  6. маз не работает печка
  7. Устранение неисправностей и устройство электросхем автомобиля МАЗ: разбираем все нюансы
  8. Система электроснабжения и электропуска
  9. Аккумуляторные батареи
  10. Генераторная установка
  11. Стартер
  12. Выключатель массы батарей
  13. Электрофакельное устройство (ЭФУ)
  14. Электрооборудование предпускового подогревателя
  15. Модельный ряд
  16. Системы освещения и световой сигнализации
  17. Виды работ и услуг
  18. Контрольно-измерительные приборы
  19. Двигатели МАЗ
  20. Система звуковой сигнализации
  21. Диагностика
  22. Дополнительное оборудование
  23. Системы электронного управления МАЗ
  24. Модификации
  25. Признаки неисправности
  26. Блок монтажный МАЗ — БСК-4
  27. Компьютерная диагностика МАЗ
  28. Поиск неисправности вентилятора печки
  29. Диагностический инструмент
  30. Вентилятор не включается
  31. Диагностика своими руками
  32. Не работает печка в машине причины
  33. Как работает печка, характерные неполадки
  34. Что делать, если не работает регулировка печки
  35. Почему не работает моторчик печки?
  36. Не работает печка :((
  37. На мазе плохо греет печка
  38. Еще одна проблема в отопителе МАЗ – завоздушивание печки
  39. Основные функции
  40. Видовые особенности
  41. Конструктивные особенности системы
  42. Особенности ремонта и обслуживания системы
  43. Назначение и особенности эксплуатации отопителя МАЗ
  44. Основные функции
  45. Видовые особенности
  46. Конструктивные особенности системы
  47. Особенности ремонта и обслуживания системы

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Управление микроклиматом МАЗ 5340M4, 5550M4, 6312М4 (Mercedes, Евро-6).

Блок управления микроклиматом (БУМ).

Органы управления.

1 – Линейная шкала индикации функционирования (20 делений, 1 деление – 5 % регулируемого параметра).

2 – Табло информационное.

3 – Клавиша включения/выключения БУМ и режима “Авто”.

4 – Клавиша включения/выключения режима кондиционирования.

5 – Клавиша регулирования оборотов вентилятора.

6 – Клавиша регулирования мощности отопления (расход теплоносителя через радиатор) и температуры воздуха в салоне кабины в автоматическом режиме от +16 °C до +32 °C.

7 – Клавиша активирования режима антизапотевания, регулирования потока воздуха на ветровое стекло.

8 – Клавиша регулирования потока воздуха в ноги.

9 – Клавиша регулирования входящего наружного потока воздуха/рециркуляция.

Правила регулирования.

  • Верхние половины клавиш 5, 6, 7, 8, 9 увеличивают регулируемый параметр, нижние – уменьшают.
  • При нажатии клавиш 5, 6, 7, 8, 9 на шкалу индикации выводится величина регулируемого параметра.
  • Яркость подсветки клавиш регулируется регулятором подсветки приборов
  • Если в течение 3 с нет нажатия клавиш, то на информационное табло выводится текущая температура.

Включение/выключение БУМ.

  • Включение – нажать любую клавишу кроме клавиши 3.
  • Выключение – нажать и удерживать клавишу 3 до прекращения отображения информации на табло.

Режимы вентилирования.

Принудительное вентилирование.

  • Включение – нажать верхнюю половину клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.
  • Регулирование мощности вентилятора – клавиша
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение вентилятора – нижней половиной клавиши 5 установить минимальное значение или выключить БУМ нажатием и удержанием клавиши

Вентилирование на набегающем потоке.

  • Вентилятор выключить, установив нижней половиной клавиши 5 минимальное значение.
  • Подачу потока воздуха установить верхней половиной клавиши 9 в максимум.
  • Регулирование воздухораспределения – клавиши 7, 8.

Автоматичекий режим.

Внимание!

Если для поддержания температуры требуется включение кондиционера, то операция выполняется только при работающем двигателе. При неработающем двигателе включится режим вентиляции.

  • Включение при работающем БУМ (отражение информации на табло) – нажать клавишу 3 (не более 2 с). Включается режим поддержания температуры по умолчанию – +22 °C. На табло высвечивается сообщение “А22°”. На клавише 3 включается световой индикатор.
  • Задание температуры – клавиша 6. В течение 2 с после задания температуры она высвечивается на цифровом табло со значком “А” перед значением температуры “А 22″, затем высвечивается текущая температура.
  • Регулирование мощности вентилятора – клавиша 5.
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Выключение – нажать клавишу 3. Индикатор на клавише 3 выключается.

Режим отопления с принудительной вентиляцией.

  • Максимальное отопление – верхними половинами клавиш 5, 6, 7, 8, 9 установить максимальные значения.
  • Требуемое отопление – клавишами 5, 6, 7, 8, 9 установить оптимальный режим.

Ручная регулировка мощности отопления:

  • Операция автоматического поддержания температуры выключена.
  • Нажатиями на клавишу 6 увеличить или уменьшить расход теплоносителя через радиатор отопителя (перекрытие потока электромагнитным клапаном).

Для усиления прогрева ветрового стекла и стекол дверей следует уменьшить расход воздуха через дефлекторы вентиляции и отопления кабины водителя и воздуховоды вентиляции и отопления пространства для ног.

Для равномерного распределения температур в салоне кабины подачу потока теплого воздуха в ноги рекомендуется оставлять максимальной.

Режим отопления с вентиляцией на набегающем потоке (скорость более 60 км/ч).

Работа системы микроклимата возможна с выключенным пультом управления и предварительно установленными параметрами.

Для изменения параметров нужно:

  • Включить пульт.
  • Отключить вентилятор – нижней половиной клавиши 5 установить минимальное значение
  • Верхними половинами клавиш 6 и 9 установить максимальные значения
  • Клавишами 7 и 8 установить требуемое потокораспределение воздуха в салоне кабины
  • Выключить БУМ.

Для усиления потока воздуха и тепла следует включить вентилятор, нажатием верхней половины клавиши 5. При этом включается пульт и высвечивается текущая температура на цифровом табло.

Режим кондиционирование.

Внимание!

Включение кондиционера при температурах ниже +10 °C невозможно Выполнение режимов “Reheat” и кондиционирование возможны только при работающем двигателе. При выключении вентиляции или при отсутствии сигнала с двигателя выводится сообщение ЕгО1, выполнение операции прекращается автоматически

При пропадании связи с датчиком температуры или его отказе выводится сообщение ЕгО7, происходит выход в ручной режим управления

Режим кондиционирование.

  • Включение / Выключение – попеременное нажатие клавиши 4 (не более 1 с). На клавише 4 включается / выключается световой индикатор
  • Регулирование воздухораспределения – клавиши 7, 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Отопление по умолчанию выключено.

Максимальный эффект кондиционирования достигается при закрытых окнах и люке.

Режим предотвращения запотевания стекол (“Reheat”).

  • Включить пульт.
  • Включение режима – одновременно нажать на верхние половины клавиш 5, 7. При этом выводится сообщение “г015″ – время до завершения операции (в минутах). Отопитель и кондиционер включаются автоматически.
  • Регулирование воздухораспределения – клавиши 8, 9.
  • Регулирование мощности вентилятора – клавиша 5.
  • Выключение режима – автоматически по истечении 15 мин или кратковременным нажатием (до 1 с) нижней половины клавиши 7.

Режим рециркуляции.

Используется кратковременно для прохождения автомобилем зон загрязнения и быстрого обогрева/охлаждения салона кабины. Может привести к запотеванию стекол и ухудшению самочувствия.

  • Включение – нижней половиной клавиши 9 установить подачу потока свежего воздуха ниже 30 %. Режим полной рециркуляции – нижняя половина клавиши 9 установлена в минимальное состояние.
  • Регулирование воздухораспределения – клавиши 7, 8.
  • Регулирование мощности вентилятора и температуры – клавиши 5,
  • Выключение – нижней половиной клавиши 9 установить подачу потока свежего воздуха выше 30 %.

Сообщения, выводимые на информационное табло 2.

024° – текущая температура, °C.

А20° – задаваемая температура, °C.

г015 – время выполнение операции “Reheat”, мин.

Ег01 – неисправность вентилятора.

Ег02 – неисправность электромагнитного клапан.

ЕгОЗ – неисправность электромуфты кондиционера.

Ег04 – неисправность заслонки подачи воздуха на ветровое стекло.

Ег05 – неисправность заслонки подачи воздуха на ноги.

ЕгОб – неисправность заслонки управления рециркуляцией.

Ег07 – неисправность датчика температуры.

==== – отсутствие связи между пультом управления и контроллером.

При восстановлении связи с датчиком ошибка автоматически снимается.

Если в течение 3 с не будет нажата ни одна клавиша, то на информационном табло высветится текущая температура в кабине автомобиля.

Источник

Блок управления микроклиматом БУМ

Опытный автовладелец знает, что такая деталь как блок управления микроклиматом БУМ обязательна для современного грузовика. Именно данный механизм помогает управлять системами вентиляции и отопления в различных режимах – как в ручном, так и автоматическом.

Также прочный блок управления микроклиматом БУМ обеспечит желанный комфорт в салоне автомобиля при любой погоде. Более подробно о том, из чего состоит надежный блок управления микроклиматом БУМ, расскажет «АвтоРесурс».

Блок управления микроклиматом маз

Система климат контроля условно подразделяется на следующие части: климатическую установку и систему управления. Блок управления микроклиматом БУМ объединил в себе систему отопления, вентиляции и кондиционирования. Такие запчасти маз как радиатор отопления, вентилятор воздушного потока и кондиционер, состоящий в свою очередь из компрессора, конденсатора, испарителя и ресивера также немаловажны в системе отопления.

Блок управления микроклиматом БУМ предназначен для обеспечения механического поддержания температуры в пределах 16-30 °С в салоне грузового автомобиля. Таким образом, с помощью современного прибора вы сможете регулировать температуру в салоне грузовика.

Блок управления микроклиматом БУМ устанавливается на приборной панели автомобиля. Как только вы выбрали желаемую температуру – с сигнал поступает в блок управления и запускается необходимая программа. Прибор считывает информацию с выходных датчиков и включает необходимые исполняющие механизмы. Блок управления микроклиматом

БУМ и его ремонт

Данная запчасть маз оснащена встроенной системой самоконтроля. Функцию самодиагностики можно запустить, повернув ключ зажигания автомобиля. Данные действия повлекут включение индикаторов. Приборы показывают, есть ли повреждения у блока управления микроклиматом БУМ и нужен ли им ремонт. Блок управления микроклиматом БУМ ломается редко.

Однако поломки чаще всего возникают по причине обрыва общего провода заземления. Если вы заметили, что блок управления микроклиматом БУМ неисправен, необходимо срочно сделать ремонт. Однако при большом количестве повреждений блок управления микроклиматом маз советуем полностью поменять на новые детали. Для того чтобы заменить систему необходимо снять нижнюю крышку приборной панели со стороны водителя, перчаточный ящик и центральную нижнюю крышку.

Также рекомендуем снять выключатели обогрева заднего стекла, аварийной сигнализации и проигрывателя. Блок управления микроклиматом маз, а точнее его замена, требует поэтапного отсоединения контактов от блока и дисплейной панели. Только после этого открутите пять саморезов. Затем аккуратно снимите центральную панель.

Если хотите установить правильно блок управления микроклиматом маз, выполните все действия в обратном порядке. Провести самодиагностику и самостоятельную замену такой запчасти как блок управления микроклиматом маз можно достаточно быстро.

Однако опытные водители знают, что при возникновении каких-либо существенных неисправностей лучше сразу обращаться к профессионалам. Мастера проведут все необходимые работы оперативно и качественно. Также снизиться вероятность повторных поломок из-за вашей невнимательности. Поэтому если вы купили новый блок управления микроклиматом маз, не забывайте про правильную установку прибора.

Советуем перед тем, как монтировать блок управления микроклиматом маз, проконсультироваться со специалистами. Следите за новостями компании «АвтоРесурс» через социальные сети twitter, facebook, в контакте, google+.

Источник

маз не работает печка

Устранение неисправностей и устройство электросхем автомобиля МАЗ: разбираем все нюансы

Мастера нашей компании специализирующийся на диагностике и ремонте автоэлектрики грузовых автомобилей МАЗ имеет большой опыт работы и знает слабые места в электронных системах управления, электрооборудовании, электропроводке, разъемах, реле и другой электронике и автоэлектрике данного грузового автомобиля.

Система электроснабжения и электропуска

Система электроснабжения автомобиля состоит из двух источников: аккумуляторных батарей и генераторной установки переменного тока. Кроме того, в систему входит ряд промежуточных реле, выключатель массы батарей и замок-выключатель приборов и стартера.

В систему электропуска входят аккумуляторные батареи, стартер, выключатель массы батарей, замок-выключатель приборов и стартера, электрофакельное устройство (ЭФУ), парожидкостный подогреватель (ПЖД), промежуточные реле.

Аккумуляторные батареи

На автомобилях МАЗ установлены батареи типа 6СТ-182ЭМ или 6СТ-132ЭМ. Номинальное напряжение каждой батареи 12 В. На автомобиле две батареи соединены последовательно, что увеличивает рабочее напряжение до 24 В.

Генераторная установка

Генераторная установка ГУ Г273А представляет собой генератор переменного тока со встроенным выпрямительным блоком и интегрированным регулятором напряжения (ИРН)

После 50 тыс. км пробега автомобиля и в дальнейшем при каждом ТО-2 необходимо снять ГУ с двигателя, разобрать, проверить состояние шарикоподшипников и электрощёток. Поврежденные подшипники и сильноизношенные щетки следует заменить.

Стартер

На автомобилях МАЗ устанавливается стартер типа СТ-103А-01.

Выключатель массы батарей

Выключатель типа ВК 860Б предназначен для подключения аккумуляторных батарей к массе автомобиля и отключения их.

Электрофакельное устройство (ЭФУ)

Электрофакельное подогревательное устройство не предусматривает отдельных работ по техническому обслуживанию. Отказы, появляющиеся в ЭФУ, устраняются путем замены неисправного элемента.

Электрооборудование предпускового подогревателя

В процессе эксплуатации могут выходить из строя электроискровая свеча, термоэлектронагреватель и топливный электроклапан. Эти устройства неразборные и при выходе из строя заменяются.

Транзисторный коммутатор выполнен на электронных элементах, герметически закрыт, обслуживания не требует и также не ремонтируется.

Электродвигатель насосного агрегата в процессе эксплуатации не обслуживается. Так как электродвигатель работает непродолжительное время, то он обеспечивает нормальную работу подогревателя при пробегах автомобилей в течение нескольких капитальных ремонтов.

Модельный ряд

Обслуживаем электрику следующих модельей ряд грузовой техники МАЗ:

Посмотреть весь модельный ряд

По назначению обслуживаем следующую технику:

Системы освещения и световой сигнализации

В систему освещения входят головные фары, фары-прожекторы, противотуманные фары, передние и задние фонари, фонари заднего хода, плафоны кабины и освещения спальных мест, подкапотный фонарь, лампы и комплект коммутационной аппаратуры (включатели, переключатели, реле и т. п.).

В систему световой сигнализации входят указатели поворота, сигналы торможения, опознавательный знак автопоезда и аппаратура для их включения.

Виды работ и услуг

  • Выездная диагностика перед покупкой
  • Компьютерная диагностика
  • Ремонт электрооборудования
  • Диагностика неисправности
  • Техпомощь на дороге
  • Профилактическая диагностика
  • Ремонт блока предохранителей
  • Выездной ремонт
  • Ремонт электронных систем управления
  • Ремонт блоков управления
  • Ремонт электропроводки
  • Выезд автоэлектрика
  • Выездная диагностика

Контрольно-измерительные приборы

На автомобилях установлены спидометр, комбинация приборов, двухстрелочный указатель давления, блоки контрольных и сигнальных ламп, сигнализаторы, указывающие водителю на экстремальное состояние в той или иной системе, комплект датчиков, выключатели и переключатели.

Двигатели МАЗ

  • ЯМЗ-236
  • ЯМЗ-238
  • ЯМЗ-656
  • ЯМЗ-658
  • OM-471 (от Мерседес Актрос)
  • ЯМЗ-536
  • ЯМЗ-650
  • ЯМЗ-651 (разработка Рено)
  • Deutz BF4M2012C (Дойц)
  • Д-245
  • Cummins ISF 3.8

Система звуковой сигнализации

Автомобили оснащаются двумя звуковыми сигналами: пневматическим, установленным на крыше кабины, и электрическим, состоящим из двух сигналов: низкого и высокого тона. Установлено также шумовое реле-зуммер, сигнализирующее о снижении давления воздуха в контурах тормозной системы и засоренности воздушного и масляного фильтров двигателя, что определяется по изменению давления при засорении фильтров.

Диагностика

Производим диагностику неисправностей, выездную диагностику и диагностику перед покупкой, компьютерную диагностику. В электрике современного грузового автомобиля МАЗ применяются сложная электронная система управления впрыском двигателя. Диагностика систем осуществляется с помощью диагностического сканера ДК-5, «Аскан», EDS-24, TEXA TXT. Более подробно с описанием данного диагностического сканера можно ознакомиться в разделе посвященном диагностике.

Дополнительное оборудование

К дополнительному оборудованию относятся электрические устройства, обслуживающие стеклоочиститель, систему отопления и вентиляции кабины.

Электродвигатели стеклоочистителя и системы отопления в процессе эксплуатации техническому обслуживанию не подвергаются.

Схемы электрооборудования Toyota MARK II / CHASER / CRESTA

Системы электронного управления МАЗ

  • ЯМЗ блок М230.е3 ГРПЗ Рязань
  • ЯМЗ Common rail EDC7UC31 BOSCH № 0281020111
  • Д-245Е3 EDC7UC31 BOSCH № 0281020112
  • Актрос ЭБУ управления PLD MR
  • Актрос ЭБУ движения FR
  • Deutz ЭБУ BOSCH № 0281020069 04214367
  • Cummins ISF 3.8 № 5293524 5293525

Модификации

Минский автозавод выпускал несколько вариантов лесовозного грузовика:

  1. Ранним вариантом является модель 509П, которая поставлялась заказчикам всего 3 года (с 1966 г.). На машине использовался передний ведущий мост с планетарными редукторами, установленными в ступице. В трансмиссии используется сухое сцепление с 1 рабочим диском.
  2. В 1969 г. на конвейер встал модернизированный автомобиль модели 509. Машина отличалась измененной схемой сцепления, измененными передаточными числами в раздаточном редукторе и коробке передач. Для упрощения конструкции в переднем мосту стали использовать цилиндрические колесные редукторы. Доработки конструкции позволили увеличить грузоподъемность на 500 кг.
  3. С 1978 г. начался выпуск МАЗ-509А, который получил доработки по аналогии с базовой версией грузовика. По неизвестным причинам автомобилю не присвоили нового обозначения. Внешним изменением стало перемещение фар головного освещения в передний бампер. На кабине появилась новая декоративная решетка с комбинированными фонарями на заглушках, установленных на месте отверстий под фары. Тормозной привод получил раздельную схему привода по мостам.

Признаки неисправности

  • Не горят задние фонари
  • Не работает печка
  • Не горит фара ближнего света
  • Не горит фара дальнего света
  • Не работает подъем кузова
  • Загорелся чек
  • Нет габаритов
  • Ошибка иммобилайзера
  • Не работают стеклоочистители
  • Не работают указатели давления воздуха
  • Льют форсунки
  • Неправильное показания спидометра
  • Нет питания на прицепе
  • Троит двигатель
  • Горит лампа давления масла
  • Не горят габариты
  • Нет зарядки
  • Не гаснет стоп-сигнал
  • Не работает тахограф
  • Горит лампа зарядки
  • Ошибки компьютера
  • Сгорает предохранитель
  • Не горят стоп-сигналы
  • Горит чек под нагрузкой
  • Пропали половинки
  • Не работает уровень пола
  • Пропали повороты
  • Не реагирует на газ
  • Не заводится
  • Не крутит стартер
  • Не набирает обороты
  • Не работает аварийка
  • Не тянет
  • Не включаются скорости
  • Пропала тяга

Ниже указан список неисправностей грузовиков МАЗ устранением которых занимаются наши мастера:

Показать перечень неисправностей

  • электропроводки
  • рефрижератора
  • иммобилайзера
  • системы бортовой самодиагностики
  • панели приборов
  • световой и аварийной сигнализации
  • системы нейтрализации выхлопных газов EGR
  • тормозной системы ABS
  • топливной системы
  • системы цифровой, мультиплексной передачи данных (информации) CAN (Кан) шины
  • системы управления движением
  • коробки переключения передач (КПП), ZF, АКПП, круиз-контроль
  • системы зарядки и электропитания
  • электрооборудования
  • стеклоочистителя, стеклоомывателя
  • электронных блоков управления (ЭБУ)
  • системы отопления и комфорта салона
  • системы управления двигателем
  • монтажный распределительного блока
  • дополнительного оборудования, гидроборта
  • звуковой сигнализации
  • системы управления пневмоподвеской, уровнем пола
  • гидравлической системы
  • системы пуска
  • освещение

Блок монтажный МАЗ — БСК-4

В системе электрооборудования современных автомобилей МАЗ-6430 применяется монтажный блок предохранителей и реле (блок бортовой системы) марки БСК-4 (ТАИС.468322.003) производства Минского завода ОАО “МПОВТ”. В конструкции монтажного блока для крепления электронных компонентов, реле и предохранителей используется многослойная, печатная плата. При коротких замыканиях в электропроводке автомобиля и токопроводящих жгутах происходит выход блока из строя. Так-же может применятся аналог БСК-4 с наименованием БКА-4.

Ремонт монтажного блока БСК-4 при дефектах в многослойной печатной плате производится нашими специалистами. При невозможности ремонта, требуется замена. Чтобы избежать выхода из строя монтажного блока БСК-4 нужно следить в первую очередь за соответствием номиналов предохранителей, а так-же состоянием электропроводки грузового автомобиля.

Автоэлектрика (электрика) и электроника автомобиля МАЗ имеет свои особенности, недостатки и достоинства, и эти особенности надо учитывать при эксплуатации грузовой машины МАЗ. Мастер, специализирующийся на ремонте автоэлектрики МАЗ имеет большой опыт работы по ремонту автоэлектрики (электрики) и знает слабые места в электрике автомобилей марки МАЗ. Навыки и опыт очень важны в работе хорошего грузового автоэлектрика (электрика) на выезде, чтобы минимизировать финансовые потери заказчика из-за простоя.

Компьютерная диагностика МАЗ

Своевременно проведенная компьютерная диагностика грузовика даёт возможность выявить причину сбоя в работе узлов, механизмов и предложить наиболее оптимальный способ её устранения. Качественно проведенные диагностические работы, позволяют объективно оценивать, полученную информацию.

Поиск неисправности вентилятора печки

Поиск причины, из-за которой не работает вентилятор печки, следует начинать с изучения принципа работы отопителя салона автомобиля и принципиальной схемы включения электродвигателя. Рассмотрим основные методы поиска и устранения неисправностей печки.

За неимением понимания базовых электротехнических терминов и представления о простейших методах диагностики к самостоятельному устранению неисправности электроприборов лучше не приступать.

Диагностический инструмент

Проверить, приходит ли питание на разъем моторчика печки можно с помощью обычной контрольки. Но если речь идет о полноценной диагностике и поиске более сложных неисправностей, то вам потребуется мультиметр. Если вы знаете, как пользоваться мультиметром, то без труда сможете проверить наличие питания на выводах разъемов, определить сопротивление, что поможет вам найти обрыв проводки или констатировать поломку резистора. Также проверка проводов в режиме измерения сопротивления может помочь найти короткое замыкание.

Для проверки ШИМ-контроллеров на системах с электронным управлением скоростью вращения вентилятора печки потребуется осциллограф. Потратить значительную сумму на покупку такого рода диагностического прибора для ремонта печки никак нельзя назвать разумным решением. Если вы воспользуетесь всеми нижеописанными и показанными на видео методами диагностики, а причина так и не будет найдена, рекомендуем обратиться к профессиональному электрику.

Вентилятор не включается

Основные причины:

  • износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
  • неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
  • окисление контактов, обрыв проводов;
  • перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после
    замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора
Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Не работает печка в машине причины

Система отопления в автомобиле обеспечивает быстрый прогрев салона, поддержание комфортных температур во время эксплуатации транспорта. В летний период печка используется крайне редко, поэтому большая часть неполадок выявляется с наступлением холодов.

Встречаются электрические и механические поломки, при которых система перестает подавать теплый воздух.

Чтобы определить, почему не работает печка в автомобиле, причины неисправности, необходимо провести диагностику, что по силам каждому автолюбителю.

Как работает печка, характерные неполадки

Встречаются разные причины, приводящие к тому, что отопитель плохо функционирует, не дует теплым воздухом. Чаще всего это неисправности радиатора, но не исключены проблемы с иными элементами.

Чтобы найти первопричину, нужно понять, как работает печка:

  1. После запуска мотор начинает прогреваться, а вместе с ним и охлаждающая жидкость – антифриз.
  2. Разогретый антифриз поступает в радиатор печки, где происходит теплообмен, предполагающий нагрев воздушных масс, поступающих с улицы.
  3. Теплый воздух подается в салон по воздуховодам.

Пока двигатель не прогрелся, система не может обеспечить подачу теплых воздушных масс в салон.

Причины, по которым печка не работает, основные неисправности:

  1. Низкий уровень охлаждающей жидкости в системе. Это может быть связано с редким обслуживанием или утечками в результате повреждения элементов системы – прокладок, шлангов. Доливку антифриза, проверку узлов, замену поврежденных составляющих стоит проводить после остывания двигателя.
  2. Завоздушивание системы препятствует нормальной работе. Здесь нужно выпустить воздух, попавший извне.
  3. Загрязнение, возникшее из-за внутренней коррозии, также нарушает процесс циркуляции рабочего состава. Для устранения проблемы требуется промывка.
  4. Выход из строя термостата приводит к тому, что отопитель перестает нормально функционировать. Само устройство выполнено в виде клапана. Его работа зависит от температуры рабочей жидкости в системе. Когда двигатель только прогревается, клапан закрыт, а при достижении оптимальной температуры – открывается, и антифриз начинает двигаться по большому кругу. Иногда термостат заклинивает, он перестает открываться. Тогда печка работает, но не греет, возникает угроза перегрева мотора. Для устранения дефекта потребуется замена элемента.
  5. Неисправность вентилятора определяется тем, что печка перестает дуть. Полное отсутствие потока воздуха возникает, когда вентилятор сгорает, нарушается подача питания, возникает проблема с переключателем, реле. Не исключается и сильное загрязнение, повреждение проводки.
  6. Неполадки датчика температуры делают невозможной нормальную эксплуатацию системы отопления. Нужно проверить контроллер, подав на него напряжение 1,2 В.
  7. Проблемы с блоком управления приводят к нарушениям в работе отопителя, заслонок. В случае неисправности требуется замена.
  8. Выход из строя заслонок приводит к тому, что дует только холодный или горячий воздух, что также сказывается на уровне комфорта.

Процесс устранения неисправностей зависит от устройства системы отопления на конкретном авто.

Обеспечивая своевременное обслуживание, очистку радиатора, легко предотвратить развитие многих неполадок.

Что делать, если не работает регулировка печки

Еще одной проблемой является нарушение работы переключателя. Сам механизм управления включает несколько элементов. Это регуляторы температуры, режимов работы, распределения воздушных масс, включается и рычаг, обеспечивающий переключение заслонки.

Если не работает регулировка печки, необходимо изучить основные причины развития неполадок.

  1. Тросик регулятора переключения выходит из строя. Тогда он двигается нормально только в одном направлении, не дотягивая до другой стороны.
  2. Резкое включение, выключение приводит к механической поломке. Требуется замена переключателя.
  3. Неполадки, связанные с терморезистором, проявляются в виде одного режима работы. Например, отопитель может функционировать только на 4 скорости. Здесь потребуется установка нового элемента.
  4. Поломка температурного датчика нарушает работу системы. Для устранения дефекта требуется замена.
  5. Проблемы с проводкой – нарушение целостности подключения сказывается на работе системы регулировки. Ремонт предполагает восстановление провода.

Как отремонтировать переключатель режимов, заменить неисправные детали:

  • работа начинается с отключения минусовой клеммы, снятия узла и разборки;
  • необходимо изъять магнитолу, отключить питание;
  • далее, демонтируется рычаг переключения заслонки, регулятор температуры, распределения потоков;
  • сняв заглушки внизу, легко открутить винты, что даст возможность демонтировать консоль;
  • в задней части легко обнаружить разъемы питания, их нужно отключить.

После выполнения таких манипуляций, можно приступать к устранению дефекта, в зависимости от обнаруженной поломки.

Сборка выполняется в обратном порядке.

Отдельно стоит выделить ситуации, когда не работает второе положение печки. Если не функционирует только одна скорость, проблема кроется в резисторе, его контактах, пружинах, проводах. Деталь располагается под панелью в области педали газа в правой части.

Что делать для устранения проблемы – нужно заменить устройство или проверить провода, которые иногда спадают, перегорают.

Почему не работает моторчик печки?

Неработающий вентилятор на автомобиле встречается довольно часто. Выделяется множество причин, влияющих на работоспособность устройства. Основной элемент, обеспечивающий работу вентилятора – это моторчик.

Нарушения в работе моторчика возникают в таких случаях:

  1. Перегорает предохранитель. Это может быть связано с естественным выходом из строя или же коротким замыканием.
  2. Повреждение, окисление контактов сопровождается перебоями. Иногда достаточно пошевелить их.
  3. Реле зажигания существенно влияет на работу отопителя. В случае неисправности нужна замена.
  4. Если перестал работать мотор печки, возможно, он перегорел. Встречается плохой контакт массы, залипание щеток.

Чтобы автомобиль был комфортным транспортным средством, и его отопитель всегда работал исправно, нужно плавно переключать механизмы управления, следить за уровнем антифриза, контролировать состояние, целостность системы.

Не работает печка :((

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

Снимается достаточно просто, по ссылке все очень разжевано, но к сожалению мотор на бескондейную печь достаточно дорогой — зимой в кунцево брал BEHR — 6000 руб.

есть отличный моторчик печки на 124 2 тр

Ок, понял спасибо, бум доставать-смотреть )

Были те же симптомы, потом запищало-завизжало на 2 и 3 положении.
Выход — замена моторчика печки. Б/у 2500 руб. в 2004 году. Нашёл самый дешёвый.

MB 300TE W124 1991
WDB1240901F186713
(2002-н.в.)

Были те же симптомы, потом запищало-завизжало на 2 и 3 положении.
Выход — замена моторчика печки. Б/у 2500 руб. в 2004 году. Нашёл самый дешёвый.

MB 220TE WDB1240821F249245 Универсал дорестайл с дв. 111960 и АКПП
ВАЗ 2108 1986г.в. рестайл
ВАЗ 21083RS Vihur 1990г.в.

Выход — снять и смазать. . брызгаешь на латунную втулку, в которой вращается вал.

MB 300TE W124 1991
WDB1240901F186713
(2002-н.в.)

почему обязательно моторчик? а переключатель скоростей вентилятора?когда в пакетнике подгорают контакты-симптомы абсолютно те же .

MB E220 1994 гв АКПП двигатель 111 960
есть ишшо 230Е 1987 г.(стоит как память о начале мерсожизни)

когда в пакетнике подгорают контакты-симптомы абсолютно те же .

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

почему обязательно моторчик? а переключатель скоростей вентилятора?когда в пакетнике подгорают контакты-симптомы абсолютно те же .

Пищал перед смертью?

MB 300TE W124 1991
WDB1240901F186713
(2002-н.в.)

мерс с220 1993года родной моторчик печки стоит 15000 руб, поставил от ваз-2101 за 250 руб по диаметрам идентичны, работает как родной.

Народ, кто знает, можно ли в вентиляторе печки заменить щетки? У меня он загнулся как раз из-за изношенности щеток, а платить 8 т.р. за новый смысла не вижу..

мерс с220 1993года родной моторчик печки стоит 15000 руб, поставил от ваз-2101 за 250 руб по диаметрам идентичны, работает как родной.

E190, 2.0, 4 МКПП, Синий салон, KE-J., 84г, Синий металлик
E190, 2.6, 5 МКПП, ABS, Эл. люк, Светло-Серый салон, KE-J., 87г, Снежный, ПРЕВРАЩАЕТСЯ В РЕСТАЙЛ

можно ли в вентиляторе печки заменить щетки?

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

W123 , M102 230E , K-Jet, 4РКПП , 1982 г.в.

W 126, OM603.912 300SD, АКПП, 1983г. продан
W 124, OM602.912 250D, МКПП, 1990г. продан после 17-ти лет пользования
W124, M102.982 230E, МКПП 1992г. продан другу
Nissan Teana 2.5 V6, 2012г.

s4astliw4ik на белом мерсе:)

ну в принципе да может и из-за крутилки, но у меня были те же симптомы из-за того то kvxbyrf куда пред вставляется разбитая была перекинул на свободную проблема исчезла

Щетки меняются в моторчике перепайкой, встают от 2108 ВАЗ (не бейте, едрен-батон, родных я просто в природе и не видел по отдельности).
другое дело, если он визжит уже — там беда в подшипниках на валу.
У меня визжал, то работал, то нет, перепаял щетки — пару дней буквально поездил без особых тенденций к улучшению, и сдох мотор. Рассыпались подшипники, вал потерял центровку и обмотки внутри прилипли к магниту.
Купил неоригинал под мерина за 3500р. но он был без крыльчаток, крыльчаток не было нигде даже на заказ — а как я ставил туда крыльчатки от Газели — это история отдельная и на многотомный труд. Ищите оригинальные крыльчатки или берите в сборе с ними.

Mercedes E200 W124, 5МКПП, 95год, VIN WDB1240191J082284, двигатель 111, PMS — продан.
BMW 320 E93, 6МКПП, 07 год, двигатель N43b20, 2.0, М-пакет — пылесос для денег, продана.
BMW 320 E36, 5АКПП, 96 год, двигатель М52b20, 2.0, Individual — шикарная штука, подарена.
Mercedes E320 A124, 4АКПП, 94 год, VIN WDB1240661C198407, двигатель 104, HFM.

На мазе плохо греет печка

И так, не одного меня наверное мучает
вопрос почему же холодно в Мазе с двигателем ямз 238
Решил в этом разобраться.
Выход на печку взят с правой стороны первого цилиндра с блока по ходу движения, это нижняя часть двс, и она считается самой холодной, так как омываеться жидкостью по малому и большому кругу ( на малом круге в кабине тепло) начинает открываться большой круг ( в кабине попрохладнее) . Я думаю это не правильно!
По сравнению с камазом: у камаза выход печки взят с теплообменника, это самое горячее место у камаза, так как масло оно всяко больше по температуре чем охлождающяя жидкость, ОЖ в теплообменике не даёт маслу повышать температуру (закипать) и как бы остывает масло. Поэтому в камазах намного теплее.
На а/м урал а именно с двс от ямз 236 238 выход на печку взят с верхней рубашки, это тоже считается самым теплым местом у этих марок двс, так как гильзы омываються ОЖ, жидкость поднимаеться наверх к головке и выходит к рубашке затем в сторону термостатов. Ну и так по кругу ( малому или большому) теплообменник тоже присутствует у этих марок двс ( Он стоит с левой стороны блока по ходу движения)

Некоторые водители берут выход на печку между термостатами, да это как вариант но это не дело( моё мнение), объясню почему.если так сделать да будет тепло но есть три но:
1.может выдавить соты радиатора печки из за давления ОЖ.
2.На малом круге (а это малый круг между термостатами) будет тепло.но только как откроются термостаты будет прохладно, так как все давление ОЖ погонит в радиатор в обход малого круга.
3. В теплое время ( летом) в кабине будет жарко кому то может нравится) но это не кайф сидеть и потеть, и картонки всякие я не ставлю перед радиатором печки чтоб типо не задувало в салон потоками воздуха. Надо либо ставить перемычку между шлангами радиатора и кран. чтоб был малый круг но двс будет все ровно перегреваться при нагрузке, и будет оочень большое давление в шлангах так как круг очень значительный получаеться

И я думаю это нало будет все переделывать к лету на заводскую модификацию.

Что я решил сделать:
если теплообменник с левой стороны двс ( у меня 238 ямз) то соответственно температура левой части мотора чуть больше чем у правой части, и ОЖ нужно больше времяни чтоб добраться до термостата ( соответственно температура выше) так как жидкость омываеться и маслом и 8 7 6 5 цилиндром.8 7 считаються самыми горячими (их часто задирает) поэтому и датчик ОЖ стоит на левой рубашке
Я решил вварить в левую рубашку колено от камаза так как оно дюралевое. Не стал вкручивать штуцер в конец рубашки где стоит датчик ОЖ. Лишнии углы и длинна рукавов (шлангов) и сам диаметр выходного отверстия.

Поломка отопителя в холодное время года может принести множество проблем и неприятностей.

Поэтому чтобы избежать неожиданных неисправностей необходимо обеспечить должный уход за прибором. Сегодня мы расскажем вам все особенности технического обслуживания отопителя салона МАЗ.

Особое внимание нужно уделить первому запуску печки в начале холодного сезона.

За летний период некоторые детали могли подвергнуться коррозии.

Особенно уязвимы краники теплоподачи. Перед первым запуском печки рекомендуется проверить все элементы автономного отопителя салона МАЗ. Иногда при включении краники открываются с трудом.

В результате может повредиться привод.

Если печка не греет или работает не в максимальном режиме, вероятно засорился или закупорился радиатор либо подводящие шланги. Необходимо очистить детали отопителя салона МАЗ. Если на шлангах или радиаторе есть повреждения, нужна замена.

Еще одна проблема в отопителе МАЗ – завоздушивание печки

При такой поломке отопитель слабо работает и плохо прогревает салон. Причина в пузырьках воздуха, мешающих прохождению теплоносителя. Чтобы решить проблему нужно открыть пробку радиатора охлаждения двигателя и запустить мотор. Воздух полностью выйдет и автономный отопитель салона МАЗ заработает в необходимом режиме.

Если поломка серьезная, советуем сделать профессиональный ремонт. Иногда дешевле заменить всю систему в сборе, чем устанавливать отдельные детали. Если необходимо поставить новый радиатор, придется слить охлаждающую жидкость из двигателя. После ремонта обязательно удаляется воздух из системы.

Однако если вы не знаете, как заменить электродвигатель отопителя салона МАЗ 6312, рекомендуем обратится за помощью в профессиональное СТО.

Комфортные условия для водителя создает не только особенная конструкция салона транспортного средства, но и специализированные отопители. Благодаря современным и инновационным технологиям, можно установить их в автомобилях МАЗ, чтобы создать комфортные условия для деятельности опытных водителей. При этом важно знать, что существует ряд особенностей данной системы и несколько видов отопителей, которые могут быть установлены в транспортном средстве данного вида. Не стоит забывать, что все работы должны выполняться компетентными и грамотными специалистами. Это актуально в случае, если предварительно «печка» не была установлена на заводе производителя.

Основные функции

Отопитель МАЗ – это сложная и многогранная система, направленная на обеспечение комфорта внутри салона. Агрегат позволит пассажирам и водителям без излишних дискомфортных ощущений находиться внутри салона автомобиля. Особенностью системы является тот факт, что автомобили МАЗ не оснащены инновационной системой климат контроля. Также отсутствуют кондиционеры, которые в современных автомобилях любой марки встречаются повсеместно.

Современные автомобили МАЗ оснащаются только «печкой», то есть отопителем. Наличие данной опции – это залог комфортабельных условий в любых климатических условиях. Обогрев позволяет водителям находиться внутри салона без излишних дискомфортных ощущений даже в лютые морозы.

Опытные эксперты и профессионалы сделали вывод, что печь грузовика МАЗ может выполнять следующие функции:

  • Повышать температуру воздуха внутри салона при помощи его нагрева. Это актуально при условии, если внешняя температура является достаточно низкой.
  • Печь включает в себя циркуляцию приточной вентиляции.
  • Принудительно подает воздух извне внутрь салона. В летний период такое решение позволяет организовать принудительную вентиляцию.

Иными словами, «печка» или отопитель МАЗ – это специализированный агрегат, обеспечивающий оптимальную циркуляцию теплого воздуха внутри салона автомобиля. Данный агрегат представляет собой многофункциональную систему. Именно благодаря ей, можно создать условия повышенного комфорта в салоне в любое время года. Однако такой широкий спектр функциональности могут выполнять не все печи. Компетентные грамотные эксперты рекомендуют обращать пристальное внимание на характеристики, конструкцию и тип агрегата, дабы подобрать вариант, способный создать действительно комфортные условия внутри кабины автомобиля.


Мотор отопителя МАЗ

Видовые особенности

Практически все агрегаты, которые устанавливаются на автомобилях МАЗ, имеют примерно одинаковую конструкцию. Тем не менее, она может отличается некоторыми нюансами, такими как:

  • количество моторчиков;
  • размер и количество вентиляторов;
  • способ установки системы вентиляции.

Также важно учесть, что модели современных «печей» для автомобилей МАЗ могут отличаться по способу установки отопительных вентиляторов:

  • Детали монтируются в индивидуальный корпус. Несколько вентиляторов имеют свой собственный конструктивный блок, который выполнен компетентными экспертами и виде «улитки». Считается, что такой печью оснащены автомобили МАЗ последнего поколения, внутри салона которых гораздо теплее и комфортнее.
  • Изделие имеет общий корпус с отдельным блоком для вентиляторов. Два вентилятора практически одинакового диаметра могут быть объединены под одной системой, то есть в единый блок. В таком случае корпус виде улитки отсутствует. Система данного типа используются для крупных моделей грузовых автомобилей МАЗ.

Таким образом, если изначально в автомобиле отсутствует печь, следует обратить пристальное внимание на количество вентиляторов, дабы подобрать наиболее комфортные варианты именно для конкретного транспортного средства.

Эксперты сервисных центров и профессионалы производственного направления утверждают, что отопитель автомобилей МАЗ может иметь несколько отличий, связанных с электродвигателями, а также со способом их установки:

  • Существуют модели с уникальными и индивидуальными электродвигателями для каждого вентилятора в зависимости от его размера. Такая система используется в современных автомобилях, которые выпущены всего несколько лет назад, поэтому технология считается достаточно уникальной и инновационной.
  • Установлен единственный электродвигатель для всех вентиляторов. Считается, что по конструкции такая система гораздо проще и удобней, но выход тепла гораздо меньше, поэтому учесть такой нюанс достаточно важно.

Современные производители, которые не первый год занимаются производством отопительных систем для автомобилей МАЗ, за последние несколько лет выпустили новые модели. Они могут быть использованы только с последними поколениями грузовиков МАЗ. Таким образом, прежде чем заменить уже существующую отопительную систему или же купить новую для установки, важно обязательно посоветоваться с компетентным специалистом.


Схема отопителя МАЗ

Конструктивные особенности системы

Агрегат состоит из следующих элементов:

  • Водяной радиатор небольшого размера. Он располагается в корпусе и подключен к системе охлаждения двигателя при помощи нескольких шлангов. Опытные эксперты напоминают, что подключить шланги можно при помощи специализированных кранов, а управление осуществляется непосредственно с приборной панели.
  • Блок вентиляторов различного типа и вида. От их мощности во многом зависит сила воздушного потока.
  • Воздушная заслонка, которая управляется при помощи специализированных рычагов, расположенных на приборной панели.
  • Воздушный патрубок, расположенный в верхней части корпуса системы. Благодаря данной детали, теплый воздух может распределяться по салону определенным образом.

«Печка» автомобилей МАЗ представляет собой систему, управлять которой можно непосредственно из салона автомобиля. Система соединяется с воздуховодами и патрубками при помощи прокладок высокой герметизации. Кроме того, в систему также входят различные сопла, дефлекторы воздуха, отводы, заслонки и жалюзи. Данные конструктивные элементы упрощают использование системы отопления внутри кабины автомобилей МАЗ.

Особенностью отопителей МАЗ является то, что система может функционировать в двух основных режимах, а именно: отапливать кабину автомобиля и улучшать вентиляцию воздуха. Для того чтобы осуществить отопление кабины важно, чтобы система была подключена к общей системе охлаждения двигателя транспортного средства. Немаловажную роль для отопления салона играет радиатор, поскольку именно от его нагрева зависит температура воздуха внутри салона. Благодаря правильному размещению дефлектора и жалюзи, можно регулировать направление воздуха.

Для того чтобы обеспечить оптимальную вентиляцию внутри салона летом, необходимо включить вентилятор, а циркуляцию горячей охлаждающей жидкости перекрыть. Таким образом, извне будет поступать свежий воздух внутрь кабины.

Особенности ремонта и обслуживания системы

Опытные специалисты современных сервисных центров неоднократно сталкиваются с тем, что отопительная система МАЗ выходит из строя. Это может быть вызвано различными негативными факторами. В том числе – неправильной эксплуатацией системы или несоблюдением функциональных особенностей.

Зачастую, если агрегат выходит из строя, это связано с радиатором. Именно поэтому важно своевременно обратиться к компетентным экспертам, которые выполнят диагностику радиатора и устранят существующие засоры.

Важно также помнить о том, что после летнего периода времени с наступлением первых холодов, важно правильно запустить агрегат, дабы не повредить его. Ни в коем случае, не рекомендуется запускать «печь» на полную мощность с приходом первых холодов.

Техническое обслуживание, ремонт и замену агрегата могут проводить лишь опытные эксперты, которые не только разбираются в особенностях печи для автомобилей МАЗ, но и знают в точности, на какие нюансы следует обратить внимание, дабы устранить неисправность. Неквалифицированное вмешательство может существенно увеличить стоимость ремонтных мероприятий.

Назначение и особенности эксплуатации отопителя МАЗ

Комфортные условия для водителя создает не только особенная конструкция салона транспортного средства, но и специализированные отопители. Благодаря современным и инновационным технологиям, можно установить их в автомобилях МАЗ, чтобы создать комфортные условия для деятельности опытных водителей. При этом важно знать, что существует ряд особенностей данной системы и несколько видов отопителей, которые могут быть установлены в транспортном средстве данного вида. Не стоит забывать, что все работы должны выполняться компетентными и грамотными специалистами. Это актуально в случае, если предварительно «печка» не была установлена на заводе производителя.

Основные функции

Отопитель МАЗ – это сложная и многогранная система, направленная на обеспечение комфорта внутри салона. Агрегат позволит пассажирам и водителям без излишних дискомфортных ощущений находиться внутри салона автомобиля. Особенностью системы является тот факт, что автомобили МАЗ не оснащены инновационной системой климат контроля. Также отсутствуют кондиционеры, которые в современных автомобилях любой марки встречаются повсеместно.

Современные автомобили МАЗ оснащаются только «печкой», то есть отопителем. Наличие данной опции – это залог комфортабельных условий в любых климатических условиях. Обогрев позволяет водителям находиться внутри салона без излишних дискомфортных ощущений даже в лютые морозы.

Опытные эксперты и профессионалы сделали вывод, что печь грузовика МАЗ может выполнять следующие функции:

  • Повышать температуру воздуха внутри салона при помощи его нагрева. Это актуально при условии, если внешняя температура является достаточно низкой.
  • Печь включает в себя циркуляцию приточной вентиляции.
  • Принудительно подает воздух извне внутрь салона. В летний период такое решение позволяет организовать принудительную вентиляцию.

Иными словами, «печка» или отопитель МАЗ – это специализированный агрегат, обеспечивающий оптимальную циркуляцию теплого воздуха внутри салона автомобиля. Данный агрегат представляет собой многофункциональную систему. Именно благодаря ей, можно создать условия повышенного комфорта в салоне в любое время года. Однако такой широкий спектр функциональности могут выполнять не все печи. Компетентные грамотные эксперты рекомендуют обращать пристальное внимание на характеристики, конструкцию и тип агрегата, дабы подобрать вариант, способный создать действительно комфортные условия внутри кабины автомобиля.


Мотор отопителя МАЗ

Видовые особенности

Практически все агрегаты, которые устанавливаются на автомобилях МАЗ, имеют примерно одинаковую конструкцию. Тем не менее, она может отличается некоторыми нюансами, такими как:

  • количество моторчиков;
  • размер и количество вентиляторов;
  • способ установки системы вентиляции.

Также важно учесть, что модели современных «печей» для автомобилей МАЗ могут отличаться по способу установки отопительных вентиляторов:

  • Детали монтируются в индивидуальный корпус. Несколько вентиляторов имеют свой собственный конструктивный блок, который выполнен компетентными экспертами и виде «улитки». Считается, что такой печью оснащены автомобили МАЗ последнего поколения, внутри салона которых гораздо теплее и комфортнее.
  • Изделие имеет общий корпус с отдельным блоком для вентиляторов. Два вентилятора практически одинакового диаметра могут быть объединены под одной системой, то есть в единый блок. В таком случае корпус виде улитки отсутствует. Система данного типа используются для крупных моделей грузовых автомобилей МАЗ.

Таким образом, если изначально в автомобиле отсутствует печь, следует обратить пристальное внимание на количество вентиляторов, дабы подобрать наиболее комфортные варианты именно для конкретного транспортного средства.

Эксперты сервисных центров и профессионалы производственного направления утверждают, что отопитель автомобилей МАЗ может иметь несколько отличий, связанных с электродвигателями, а также со способом их установки:

  • Существуют модели с уникальными и индивидуальными электродвигателями для каждого вентилятора в зависимости от его размера. Такая система используется в современных автомобилях, которые выпущены всего несколько лет назад, поэтому технология считается достаточно уникальной и инновационной.
  • Установлен единственный электродвигатель для всех вентиляторов. Считается, что по конструкции такая система гораздо проще и удобней, но выход тепла гораздо меньше, поэтому учесть такой нюанс достаточно важно.

Современные производители, которые не первый год занимаются производством отопительных систем для автомобилей МАЗ, за последние несколько лет выпустили новые модели. Они могут быть использованы только с последними поколениями грузовиков МАЗ. Таким образом, прежде чем заменить уже существующую отопительную систему или же купить новую для установки, важно обязательно посоветоваться с компетентным специалистом.


Схема отопителя МАЗ

Конструктивные особенности системы

Агрегат состоит из следующих элементов:

  • Водяной радиатор небольшого размера. Он располагается в корпусе и подключен к системе охлаждения двигателя при помощи нескольких шлангов. Опытные эксперты напоминают, что подключить шланги можно при помощи специализированных кранов, а управление осуществляется непосредственно с приборной панели.
  • Блок вентиляторов различного типа и вида. От их мощности во многом зависит сила воздушного потока.
  • Воздушная заслонка, которая управляется при помощи специализированных рычагов, расположенных на приборной панели.
  • Воздушный патрубок, расположенный в верхней части корпуса системы. Благодаря данной детали, теплый воздух может распределяться по салону определенным образом.

«Печка» автомобилей МАЗ представляет собой систему, управлять которой можно непосредственно из салона автомобиля. Система соединяется с воздуховодами и патрубками при помощи прокладок высокой герметизации. Кроме того, в систему также входят различные сопла, дефлекторы воздуха, отводы, заслонки и жалюзи. Данные конструктивные элементы упрощают использование системы отопления внутри кабины автомобилей МАЗ.

Особенностью отопителей МАЗ является то, что система может функционировать в двух основных режимах, а именно: отапливать кабину автомобиля и улучшать вентиляцию воздуха. Для того чтобы осуществить отопление кабины важно, чтобы система была подключена к общей системе охлаждения двигателя транспортного средства. Немаловажную роль для отопления салона играет радиатор, поскольку именно от его нагрева зависит температура воздуха внутри салона. Благодаря правильному размещению дефлектора и жалюзи, можно регулировать направление воздуха.

Для того чтобы обеспечить оптимальную вентиляцию внутри салона летом, необходимо включить вентилятор, а циркуляцию горячей охлаждающей жидкости перекрыть. Таким образом, извне будет поступать свежий воздух внутрь кабины.

Особенности ремонта и обслуживания системы

Опытные специалисты современных сервисных центров неоднократно сталкиваются с тем, что отопительная система МАЗ выходит из строя. Это может быть вызвано различными негативными факторами. В том числе – неправильной эксплуатацией системы или несоблюдением функциональных особенностей.

Зачастую, если агрегат выходит из строя, это связано с радиатором. Именно поэтому важно своевременно обратиться к компетентным экспертам, которые выполнят диагностику радиатора и устранят существующие засоры.

Важно также помнить о том, что после летнего периода времени с наступлением первых холодов, важно правильно запустить агрегат, дабы не повредить его. Ни в коем случае, не рекомендуется запускать «печь» на полную мощность с приходом первых холодов.

Техническое обслуживание, ремонт и замену агрегата могут проводить лишь опытные эксперты, которые не только разбираются в особенностях печи для автомобилей МАЗ, но и знают в точности, на какие нюансы следует обратить внимание, дабы устранить неисправность. Неквалифицированное вмешательство может существенно увеличить стоимость ремонтных мероприятий.

Источник

устранение ошибки печки Маз. Er07 ошибка.

Похожие видео

Дополнительные материалы

Понравилась статья? Поделить с друзьями:
  • Ошибка печать принтера в очереди печати hp laserjet
  • Ошибка печать принтера в очереди печати canon
  • Ошибка печать принтера в очереди печати brother
  • Ошибка печать принтера hp 1100
  • Ошибка печать принтера canon lbp 1120
