Ошибка места нуля в геодезии

Для
исправления места нуля навести зрительную
трубу на удаленную цель, и снять отсчет
при КП или КЛ. Вычислить исправленный
расчет по фор мулам:

испр
= КЛ – МО

КП
испр
= КП – МО

и
установить их на вертикальном круге.
Переместить юстировочными винта- ми
сетку нитей вертикальной плоскости до
совмещения её перекрестья с изоб ражением
наблюдаемой точки.

II. Изучение нивелиров

Нивелир
– это
геодезический прибор, предназначенный
для определе- ния превышений, т.е. разности
высот точек.

2.1. На схеме устройства нивелира пронумеровать следующие части:

  1. пружинящая
    пластинка с втулк- ой;

  2. Подъемный винт;

  3. Подставка;

  4. втулка
    оси;

  5. круглый
    уровень;

  6. закрепительный
    винт;

  7. наводящий
    винт;

  8. элевационный
    винт;

  9. Объектив;

  10. окуляр;

  11. корпус
    трубы;

  12. винт
    кремальера;

  13. торцевая
    часть коробки цилинд- рического уровня;

  14. конец
    оправы уровня;

  15. исправительный
    винт уровня;

  16. крышка
    исправительных винтов уровня;

  17. пузырек
    цилиндрического уров- ня;

  18. средняя
    горизонтальная нить сет ки;

  19. нивелирная
    рейка.

Рисунок
8. Вид со стороны окуляра

Рисунок
9. В поле зрения трубы

2.2. Сформулировать главное условие, которому должны удовлетворять уровненные нивелиры

Главное условие,
которому должен удовлетворять нивелир,
чтобы ось цилиндрического уровня была
параллельна визирной оси зрительной
трубы.

2.3. Произвести и описать поверки нивелира н3

Первая
поверка (цилиндрического уровня)

Условие:
Ось
цилиндрического уровня должна быть
перпендикулярна оси вращения нивелира.

Порядок
выполнения поверки: Чтобы
поверить параллельность осей, выполняют
следующие действия: верхнюю часть
нивелира поворачива-ют на 1800.
Нивелир считается исправленным, если
пузырёк остался в центре, не исправленным,
если пузырёк сместился.

Юстировка:
Ось вращения
приводят в отвесное положение,перемещая
пузырек к центру, на первую половину
дуги отклонения исправительными винтами
уровня, на вторую половину – подъемными
винтами.

Вторая
поверка (поверка круглого уровня)

Условие:
ось круглого
(установочного) уровня должна быть
паралле- льна вертикальной оси вращения
нивелира.

Порядок
выполнения поверки:
тремя подъемными винтами или с по-мощью
рычажков клиновидно-дисковой системы
пузырек кругового уровня приводят в
нуль-пункт. Визируя поверх трубы, замечают
неподвижную точку какого-нибудь предмета,
поворачивают верхнюю часть нивелира
вокруг оси на 1800.
Если при этом пузырек останется в центре
уровня, то условие соблюдено. При
отклонении пузырька более чем на четверть
деления произ- водят юстировку.

Юстировка:
Действуя
юстировочными винтами уровня смещают
пузырек в сторону нуль-пункта на половину
отклонения. С помощью подъем ных винтов
пузырек доводят до нуль-пункта и вновь
поворачивают трубу на 1800.

Третья
поверка (поверка сетки нитей):

Условие:
горизонтальная нить сетки должна быть
перпендикулярна к вертикальной оси
вращения нивелира (т.е. сетка нитей
должна быть установ-лена без перекоса).

Порядок
выполнения поверки: вращением
трех подъемных винтов нивелир приводят
в рабочее положение. На краю поля зрения
трубы замеча- ют какую-либо неподвижную
точку. Плавно вращают трубу в горизонталь-
ной плоскости. Если при этом нить сетки
не сходит с изображения точки, по-веряемое
условие соблюдено. Допускается смещение
изображения точки с нити сетки не более
чем на двойную толщину нити.

Юстировка:
со зрительной трубы снимают окуляр,
после чего поворот осуществляется за
счет эллиптичности отверстий для винтов,
крепящих опра-вку сетки в корпусе трубы.

Четвертая
поверка (поверка главного уровня):

Условие:
ось цилиндрического уровня чтобы
находилась параллельно визирной оси
зрительной трубы.

Порядок
выполнения поверки: концы
лини на местности (А, В) длиной d
= 50 – 70м. закрепляют кольями. Нивелированием
из середины берут отсчеты по задней и
передней рейкам (а1,
в2).
При пузырьке цилиндрического уровня
на середине вычисляют превышения h.
Затем устанавливают нивелир за пере
дней точкой В
в 2-3 м. и берут отсчеты (в2,
а2).
После того как взяли отсче ты вычисляют
правильный отсчет: а2
прав.
= в2 + h.
Исправленный отсчет сра внивают с
фактическим отсчетом а2.
Погрешность определяется по формуле:
х = а2
– а2прав..
погрешность х не должна превышать 4 мл.

Юстировка:
Элевационным
винтом устанавливают среднюю горизон-
тальную нить сетки на отсчет а2прав..
Ослабить юстировочные винты уровня и,
вращая вертикальные винты в противоположные
стороны, добиться контакта изображения
половинок концов пузырька уровня.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
  • #
Источник

Установка нулевого индекса вертикального круга тахеометра выполняется практически со 100% точностью, но когда требуется получить наивысшую точность угловых измерений, ошибку места нуля вертикального круга можно устранить с помощью метода, описанного ниже.

Если питание выключено, результат индексации вертикального круга не сохраняется. Выполняйте индексацию каждый раз при включении питания.

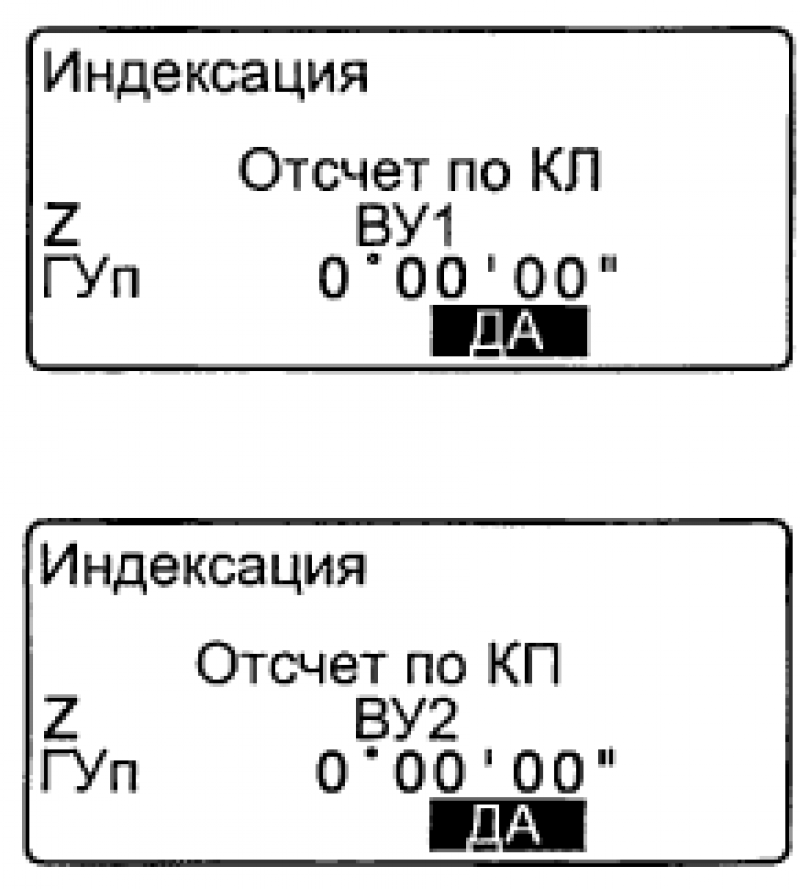

1. В экране <Конфигурация> выберите “Усл-я наблюдений”. Установите для параметра “ВК вручную” (метод индексации вертикального круга) значение “Да”.
2. Перейдите в режим измерений. Значение ВУ1 выводится под сообщением “Отсчет при КЛ
(Отсчет при круге «лево»).

3. Приведите инструмент к горизонту.
4. Точно наведитесь при круге «лево» на четко различимую цель, расположенную на расстоянии около 30м в горизонтальном направлении. Нажмите [ДА]. Под сообщением «Отсчет при КП» выводится ВУ2.
Поверните верхнюю часть инструмента на 180° и точно наведитесь на ту же цель при круге «право». Нажмите [ДА]. Выводятся отсчеты по вертикальному и горизонтальному кругам. Индексация завершена.

Источник

    Полный файл с работой можно скачать с Depositfiles

5.6. Поверка места нуля вертикального круга.

5.6.1. Условие поверки

Место нуля МО вертикального круга должно быть равно либо быть близким к 0.

Местом нуля ( МО ) называется отсчет по вертикальному кругу, когда визирная

ось зрительной трубы занимает строго горизонтальное положение, а пузырек установочного уровня при алидаде горизонтального круга находится в нуль-пункте ампулыуровня.

Инструкции [10] требует, чтобы место нуля для теодолитов серии Т30 было не болеезначения, указанного в паспорте теодолита. Согласно паспорту [6] значение

места нуля не должно превышать 1 ‘ или 60 «.

Строго говоря, несоблюдение данного условия не нарушает никаких геометрических условий, соблюдения которых требует принципиальная схема устройства теодолита. Требование близости значения места нуля к нулю объясняется всего лишь удобством проводимых в полевых условиях вычислений — при небольших значениях места нуля проще вычислять вертикальные углы.

Гораздо важнее, чтобы место нуля МО оставалось примерно постоянным. Если колебания МО превышают допустимую величину, а также само значение МОсущественно больше 0º, то условие поверки считают не выполненным.

Значительные колебания МО говорят о неисправности теодолита, либо системы вертикального круга. Исследование неисправности и ремонт производится только в специализированной мастерской.

Если колебания МО допустимы, но величина МО больше 0, то обычно выполняют исправление МО .

Допустимое колебание места нуля МО для теодолитов серии Т30 составляет 60 «.

В зависимости от конструкции теодолита выполнение данной поверки имеет свои особенности.

      1. Последовательность выполнения поверки

Измерения выполняют не менее чем дважды при двух положениях круга, делая отсчеты КЛ и КП .

  1. Устанавливают и тщательно горизонтируют теодолит по установочному уровню.

  2. При КЛ («круг лево») визируют на произвольно выбранную точку и закрепляют зрительную трубу.

  3. Проверяют положение пузырька установочного уровня.

Если пузырек находится в нуль-пункте (на середине), то осуществляют точное наведение сетки нитей на точку и затем по вертикальному кругу теодолита берут отсчетКЛ .

Если пузырек сместился с нуль пункта, то подъемным винтом, расположенным по направлению визирной цели, выводят пузырек уровня на середину, затем уточняют наведение сетки нитей на точку и только после этого берут отсчет КЛ по вертикальному кругу.

  1. Открепив трубу, переводят ее через зенит и при КП («круг право») выполняют грубое наведение на выбранную точку.

  2. Закрепив зрительную трубу, уточняют положение пузырька уровня, совмещают перекрестие сетки нитей с наблюдаемой точкой и берут отсчет КП .

  1. Вычисляют «место нуля» МО , при этом в зависимости от модели теодолита МО вычисляют по различным формулам, что связано с различием в оцифровке вертикального круга у разных моделей теодолитов.

Для теодолита Т30 и 2Т30М [ 5, 7] :

МО КЛ КП 180                                      (5.4)

2

При этом к отсчету, который меньше 90, надо прибавить 360.

Для теодолита 2Т30 [ 6] :

  1. Место нуля рекомендуется определять дважды (для двух различных наблюдаемых точек).

  2. Из двукратного определения МО находят его среднее значение. Если оно не превышает двойной точности отсчета по вертикальному кругу (1′ или 60 «), то условие поверки выполнено. В противном случае необходимо произвести юстировку.

      1. Порядок выполнения юстировки

  1. На вертикальном круге устанавливают отсчет, равный

КЛ МО или МО КП 180. При этом горизонтальная нить сетки сместится с наблюдаемой точки.

  1. Свинчивают колпачок с окулярной части зрительной трубы и с помощью шпильки ослабляют один из горизонтальных исправительных винтов 2 (рис.29) сетки нитей.

  2. Вертикальными исправительными винтами 4 (рис. 29) сетки вновь совмещают горизонтальную нить сетки с наблюдаемой точкой.

  3. Затягивают шпилькой ранее ослабленный горизонтальный исправительный винт сетки и навинчивают защитный колпачок на окулярную часть трубы.

При выполнении юстировки «места нуля» необходимо следить за положением пузырька установочного уровня и в случае смещения последнего возвращать его в среднее положение подъемными винтами подставки.

Внимание!

После выполнения данной юстировки повторяют поверку сетки нитей, коллимационной погрешности, а затем для контроля вновь выполняют поверку места нуля вертикального круга.

    Полный файл с работой можно скачать с Depositfiles

Источник


Добро пожаловать!

Войдите или зарегистрируйтесь сейчас!

Войти


  1. toshiba

    Форумчанин

    Регистрация:
    13 июн 2007
    Сообщения:
    411
    Симпатии:
    283
    Адрес:

    РФ, Коми

    Поскольку «неадекватные» вопросы задают здесь — хочу спросить…

    Нарисовалась «неожиданная проблема».
    Есть теодолит Т30 (самый первый). Оцифровка ВК 0-360, по ходу час стрелки (например КЛ=1г, а КП=365г)
    Какие формулы использовать для определения М0 и угла наклона.
    Что б разжевать на примере примите данные:
    КЛ = 13г20м
    КП = 166г39м

    П.С. В литературе даны самые разные формулы :(
    П.П.С. Тахеометры убивают геодезию, как искусство…

    #1


  2. teas

    Форумчанин

    Регистрация:
    23 июл 2009
    Сообщения:
    2.510
    Симпатии:
    334

    Нашол такую МО=(КЛ+КП+180)/2 но там говорилось что у Т30 оцифровка идёт против часовой стрелки и что к величинам отсчётов меньше 90 надо прибавлять 360

    #2


  3. Sh_Alex

    Форумчанин

    В геодезии, для определения знака невязки, применяется основная формула: (то_что_есть) минус (то_что_должно_быть). Исходя из этого, можно вычислять «место нуля» и другие инструментальные поправки.
    С уважением, Александр.

    #3


  4. toshiba

    Форумчанин

    Регистрация:
    13 июн 2007
    Сообщения:
    411
    Симпатии:
    283
    Адрес:

    РФ, Коми

    Попробуем…
    Смотрим….
    КЛ=13,333г КП=166,65г
    МО=(КЛ+КП+180)/2 = ((13,333+360)+166,65)/2 = 359,99165
    Очень похоже на правду

    А что там у вас написано по поводу определения угла наклона?

    Sh_Alex
    Александр, а вот хотелось бы на моем примере подробнее :)

    #4


  5. В.Шуфотинский

    Команда форума
    Форумчанин

    Регистрация:
    10 дек 2008
    Сообщения:
    17.006
    Симпатии:
    4.780

    МО=(КЛ+КП+360)/2
    Уг.накл=МО–КП
    Уг.накл=КЛ–МО
    Уг.накл=(КЛ–КП)/2
    Я уже не помню поле зрения отсчётного устройства, но если 13г20м – это при наведении на точку выше горизонта, то:
    МО=(13г20м+166г39м+360)/2=359г59м30с

    #5


  6. toshiba

    Форумчанин

    Регистрация:
    13 июн 2007
    Сообщения:
    411
    Симпатии:
    283
    Адрес:

    РФ, Коми

    Может я что-то не понял,но по вашей формуле
    МО=(13,3333+166,65+360)/2=269,9915г

    Кроме того если принять МО=359г59м30с=359,9917
    тогда угол наклона=КЛ-МО=(13,3333+360)-359,9915=13,34 — похоже на правду
    а МО-КП=(359,9917-166,65)=193,34 — что несколько отличается от ожидаемого результата.
    а (КЛ-КП)/2 дает 103,34

    Может где-то опечатка или еще что?

    #6


  7. Палыч

    Форумчанин

    Регистрация:
    16 июл 2007
    Сообщения:
    2.330
    Симпатии:
    175
    Адрес:

    Беларусь


  8. teas

    Форумчанин

    Регистрация:
    23 июл 2009
    Сообщения:
    2.510
    Симпатии:
    334

    v=(КЛ-(КП+180))/2
    v=КЛ-МО=МО-(КП+180)

    #8


  9. toshiba

    Форумчанин

    Регистрация:
    13 июн 2007
    Сообщения:
    411
    Симпатии:
    283
    Адрес:

    РФ, Коми

    Спасибо большое!
    Все получилось — все сошлось.

    #9


  10. В.Шуфотинский

    Команда форума
    Форумчанин

    Регистрация:
    10 дек 2008
    Сообщения:
    17.006
    Симпатии:
    4.780

    Прошу прощения за ошибочною информацию, приведенную мною по невнимательности.

    Правильные формулы следующие:
    МО=(КЛ+КП-180)/2±360
    Уг.накл=КЛ–МО±360
    Уг.накл=МО–КП–180 при МО (0÷90)
    Уг.накл=МО–КП+180 при МО (270÷360)
    Уг.накл=(КЛ–КП+180)/2±360

    Вроде бы в этот раз всё правильно. Если есть ещё ошибки, давайте будем исправлять, но, честно говоря, я смутно представляю, зачем, кроме написания какой-то программы, стоит использовать эти формулы. Просто, при обработке наблюдений с Т30 поступают много проще: в уме отнимают отсчёты от 180 или 360, и по этим, обычным для геодезиста результатам, получают МО и угол наклона. Не возражаю, нужно быть внимательным, но, а при расчётах по вышеприведенным формулам внимательность не нужна?

    #10


  11. toshiba

    Форумчанин

    Регистрация:
    13 июн 2007
    Сообщения:
    411
    Симпатии:
    283
    Адрес:

    РФ, Коми

    ::off.gif::
    В.Шуфотинский

    Вы правы. Формулы нужны для программы. Да и не люблю я , когда что-то остается не понятным.

    За формулы спасибо — все правильно, все работает.

    #11


  12. Палыч

    Форумчанин

    Регистрация:
    16 июл 2007
    Сообщения:
    2.330
    Симпатии:
    175
    Адрес:

    Беларусь

    А чего ваяите? ::smile24.gif::

    #12


  13. toshiba

    Форумчанин

    Регистрация:
    13 июн 2007
    Сообщения:
    411
    Симпатии:
    283
    Адрес:

    РФ, Коми

    Ваяем «Калькулятор геодезиста» для КПК.
    В частности — щас вот делаю модуль для обработки тахеометрической съемки под разные теодолиты (поскольку такое дело в тахеометрах как бы и не нужно)

    ПС Где-то на форуме я уже выкладывал пару отдельных програмок (что-то по нивелированию)

    #13


  14. globus1

    Никогда не работал T-30, но если рассуждать логически, то получим следующее: сумма КЛ+КП должна быть равна 180. Отсюда: МО= КЛ+КП-180/2 = -0.5′. Тогда угол наклона будет: 13°20′- (-0.5′)=13°20’+0.5’=13°20.5′. В таких случаях нужно измерять при двух кругах на два направления: с положительным и отрицательным уклоном и анализировать по сумме КЛ+КП. Вариантов здесь не так и уж много, у разных типов теодолитов она бывает равна: 0, 180 или 360°.

    #14


  15. BBC

    Форумчанин

    Регистрация:
    7 май 2007
    Сообщения:
    929
    Симпатии:
    17
    Адрес:

    Москва

    Вообще-то, техника в руках индейца — груда металла.
    Toshiba измеряет угол не ради самого измерения, а для (я думаю) определения превышений. Тут нужно учитывать где находится МО — в зените или в горизонте, чем и как измеряется расстояние, как вычисляется горизонтальное проложение и превышение. Да и понимать что такое МО было бы не плохо — карандаш и листок бумаги решат все вопросы.

    #15


  16. Палыч

    Форумчанин

    Регистрация:
    16 июл 2007
    Сообщения:
    2.330
    Симпатии:
    175
    Адрес:

    Беларусь


  17. BBC

    Форумчанин

    Регистрация:
    7 май 2007
    Сообщения:
    929
    Симпатии:
    17
    Адрес:

    Москва

    Цитата:
    Тахеометры убивают геодезию, как искусство…

    А знание матчасти и ПО без понимания и правильной постановки задачи так и останутся половиной дела.

    #17


  18. Палыч

    Форумчанин

    Регистрация:
    16 июл 2007
    Сообщения:
    2.330
    Симпатии:
    175
    Адрес:

    Беларусь

    ::-ohmy.gif:: Мы говорим с вами на «разных языках»

    #18


  19. toshiba

    Форумчанин

    Регистрация:
    13 июн 2007
    Сообщения:
    411
    Симпатии:
    283
    Адрес:

    РФ, Коми

    Окончательный продукт выйдет еще не скоро — щас все на уровне наработок, модулей и отдельных программуленек.
    Работы много, так шо на хобби времени остается мало. ::sad24.gif::

    Некоторые «наработки» смотрите на этом форуме

    http://geodesist.ru/forum/topic.php?forum=27&topic=82

    #19


  20. Палыч

    Форумчанин

    Регистрация:
    16 июл 2007
    Сообщения:
    2.330
    Симпатии:
    175
    Адрес:

    Беларусь

Поделиться этой страницей

Источник

Перейти к содержимому раздела

Форумы CADUser

Информационный портал для профессионалов в области САПР

Вы не вошли. Пожалуйста, войдите или зарегистрируйтесь.

Дерево сообщений Активные темы Темы без ответов

Как определить допуски места нуля и коллимационной ошибки для тахеометра?

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

#1 27 июля 2006г. 12:33:32

  • Омелюсик
  • Восстановленный участник
  • На форуме с 30 марта 2006г.
  • Сообщений: 40
  • Спасибо: 0

Тема: Как определить допуски места нуля и коллимационной ошибки для тахеометра?

Может кто подскажет допустимые величины места нуля и коллимационной  ошибки тахеометра Trimble3305, зараннее благодарю.

#2 Ответ от Андрей 27 июля 2006г. 17:00:36

  • Андрей
  • Восстановленный участник
  • На форуме с 28 февраля 2005г.
  • Сообщений: 65
  • Спасибо: 0

Re: Как определить допуски места нуля и коллимационной ошибки для тахеометра?

User Guide стр. 7-5
«Если эти ошибки превышают допустимое значение + — 3 минуты, то появляеться сообщение об ошибке. Значения не сохраняються, а на дисплее появляеться меню для нового вычисления.»
«Если значения этих ошибок превышают указанный диапазон … необходимо показать прибор сервисной службе.»

#3 Ответ от Саша 19 апреля 2008г. 14:17:44

  • Саша
  • Восстановленный участник
  • На форуме с 19 апреля 2008г.
  • Сообщений: 2
  • Спасибо: 0

Re: Как определить допуски места нуля и коллимационной ошибки для тахеометра?

Может кто подсказать допустимые величины коллимационной ошибки тахеометра TOPCON 3005,
заранее благодарю

#4 Ответ от Саша 19 апреля 2008г. 14:50:06

  • Саша
  • Восстановленный участник
  • На форуме с 19 апреля 2008г.
  • Сообщений: 2
  • Спасибо: 0

Re: Как определить допуски места нуля и коллимационной ошибки для тахеометра?

Может кто подсказать допустимое СКО ТOPCONA 3005 при линейной засечке, если при вычислении используется 6-ти значное число:
  СКО 0000,00 сек
    У=0000,00 мм
    Х=0000,00 мм
заранее благодарю

#5 Ответ от EugeneKa 21 апреля 2008г. 09:07:54

  • EugeneKa
  • Восстановленный участник
  • На форуме с 21 ноября 2006г.
  • Сообщений: 23
  • Спасибо: 0

Re: Как определить допуски места нуля и коллимационной ошибки для тахеометра?

Допуск на МО и коллимацию для оптических теодолитов точного класса составляет ±10″.
Другое дело, что в тахеометрах эту хреновину можно программно устранять, потеряв совсем немного времени.

Сообщения 5

Тему читают: 1 гость

Страницы 1

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Источник

Понравилась статья? Поделить с друзьями:
  • Ошибка мертвого жокея о чем
  • Ошибка мерседес спринтер восклицательный знак
  • Ошибка мерседес спринтер 903 p2203
  • Ошибка мерседес временно нет доступа
  • Ошибка мерседес вито коды ошибок
