Ошибка fan на частотном преобразователе

  • Ремонт частотных преобразователей LS
  • Ремонт частотных преобразователей LS в сервисном центре
  • Настройка частотного преобразователя LS, программирование
  • Коды ошибок частотного преобразователя LS
  • Ошибки частотных преобразователей LS iH
  • Частотный преобразователь LS, скачать инструкции по эксплуатации
  • Схемы подключения частотного преобразователя LS
  • Оставить заявку на ремонт частотных преобразователей LS

Ремонт частотных преобразователей LSРемонт частотного преобразователя LG, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя LS имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя LS в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей LS в , как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя LS также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей LS в сервисном центре

Ремонт частотных преобразователей LSКомпания «Кернел» производит ремонт частотных преобразователей LS в с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как LG. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей LS в производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом частотного преобразователя LS.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей LS всех серий, когда-либо выпускаемых компанией.

LS-iH

SV030iH-2, SV045iH-2, SV030iH-4, SV045iH-4, SV075iH-4, SV110iH-4, SV160iH-4, SV037iH-2, SV055iH-2, SV037iH-4, SV055iH-4

LS-iS5

SV008iS5-4, SV015iS5-4, SV022iS5-4, SV037iS5-4, SV055iS5-4, SV075iS5-4, SV110iS5-4, SV185iS5-4, SV150iS5-4, SV220iS5-4

LS-iV5L

LSLV055iV5L-4, LSLV110iV5L-4, LSLV150iV5L-4, LSLV185iV5L-4, LSLV220iV5L-4

LS-iV5

SV022iV5-2, SV037iV5-2, SV055iV5-2, SV075iV5-2, SV110iV5-2, SV150iV5-2, SV185iV5-2, SV220iV5-2, SV022iV5-4, SV037iV5-4

LS-MV-VFD

LSMV033S200, LSMV033S750, LSMV030F300, LSMV030F500, LSMV041F500, LSMV041F950, LSMV066S800, LSMV060F20H, LSMV100F45H

LS-iE5

SV001iE5-1, SV002iE5-1, SV004iE5-1, SV001iE5-2, SV002iE5-2, SV004iE5-2,

LS-iG5A

SV004IG5A-1, SV008IG5A-1, SV015IG5A-1, SV004IG5A-4, SV008IG5A-4, SV015IG5A-4, SV022IG5A-4, SV037IG5A-4, SV040IG5A-4,

LS-iP5A

SV055iP5A-4, SV075iP5A-4, SV110iP5A-4, SV150iP5A-4, SV185iP5A-4, SV220iP5A-4, SV300iP5A-4, SV370iP5A-4, SV550iP5A-4

LS-iS7

SV0008iS7, SV0015iS7, SV0022iS7, SV0037iS7, SV0055iS7, SV0075iS7, SV0110iS7, SV0150iS7, SV0185iS7, SV0220iS7

LS-S100

LSLV0004S100, LSLV0015S100, LSLV0037S100, LSLV0055S100, LSLV0075S100, LSLV0110S100, LSLV0150S100, LSLV0185S100,

LS-iC5

SV004iC5-1F, SV008iC5-1, SV015iC5-1, SV022iC5-1

В данной таблице присутствуют далеко не все частотные преобразователи и инверторы LS ремонт которых предлагает наш сервисный центр.

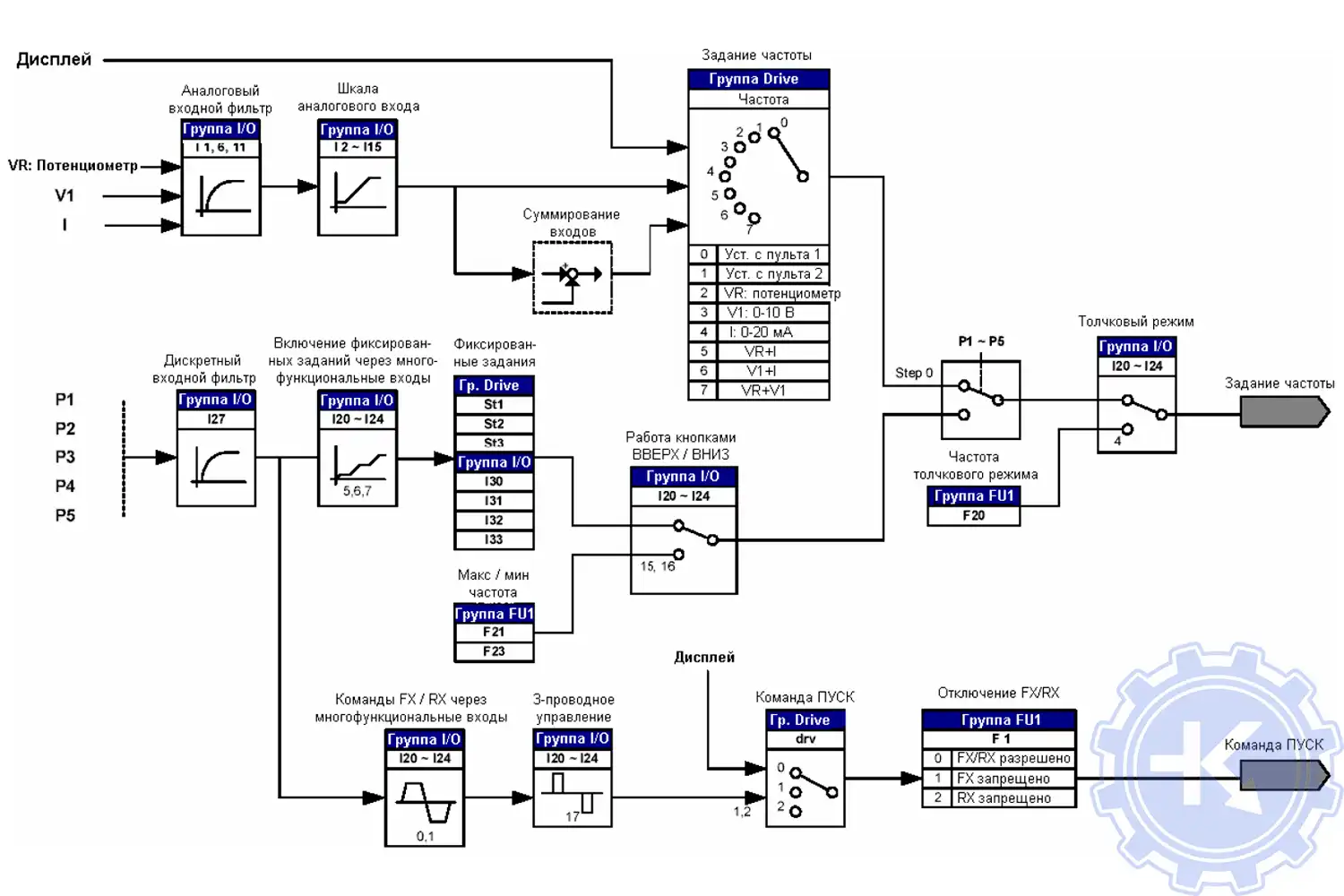

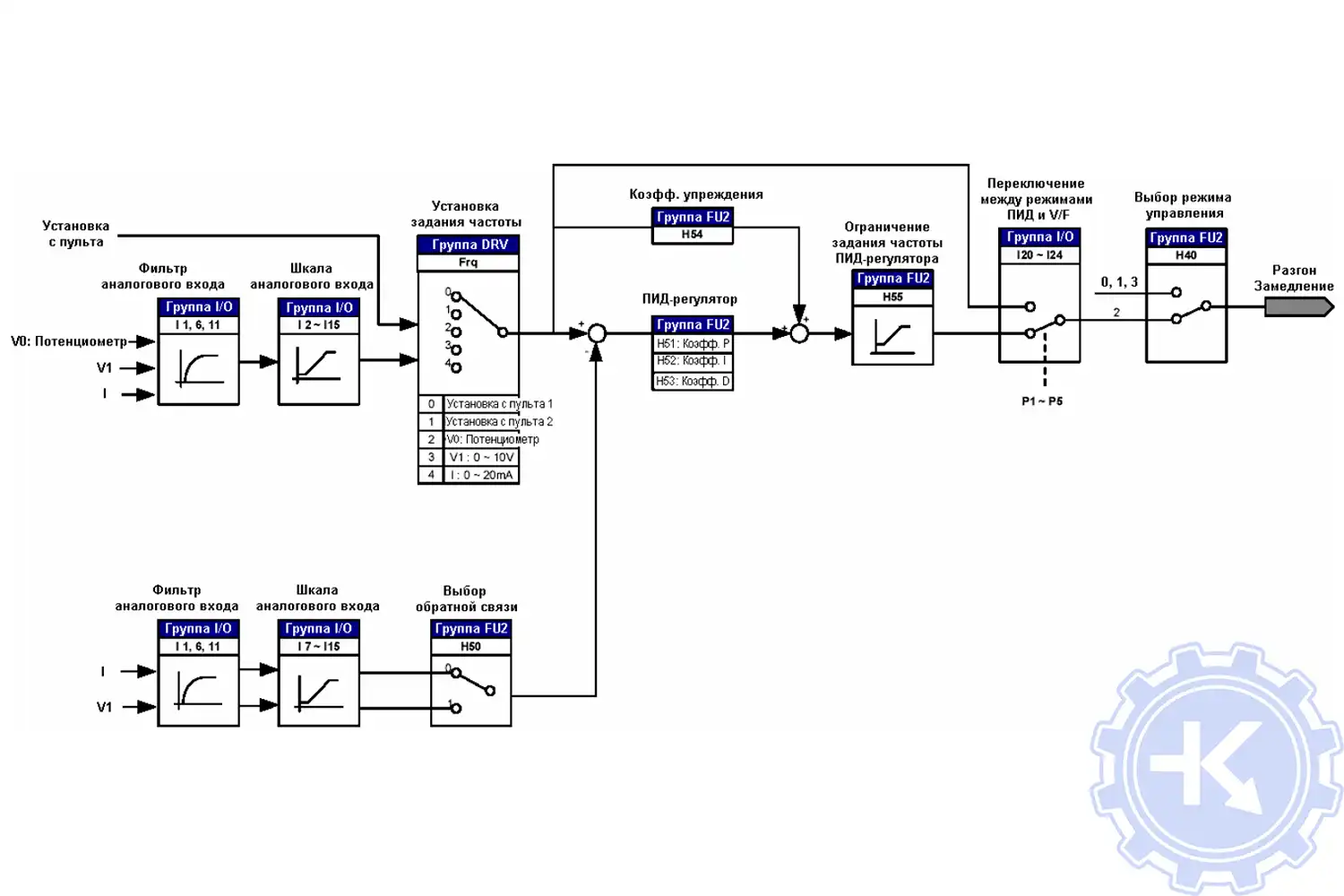

Настройка частотного преобразователя LS, программирование

Ремонт частотных преобразователей LSНастройка частотных преобразователей LS (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей LS.

  • Выбор режима управления приводом LS (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем LS вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей LS приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Коды ошибок частотного преобразователя LS

Ремонт частотных преобразователей LSВ процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя LG, а точнее LG серии LS. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

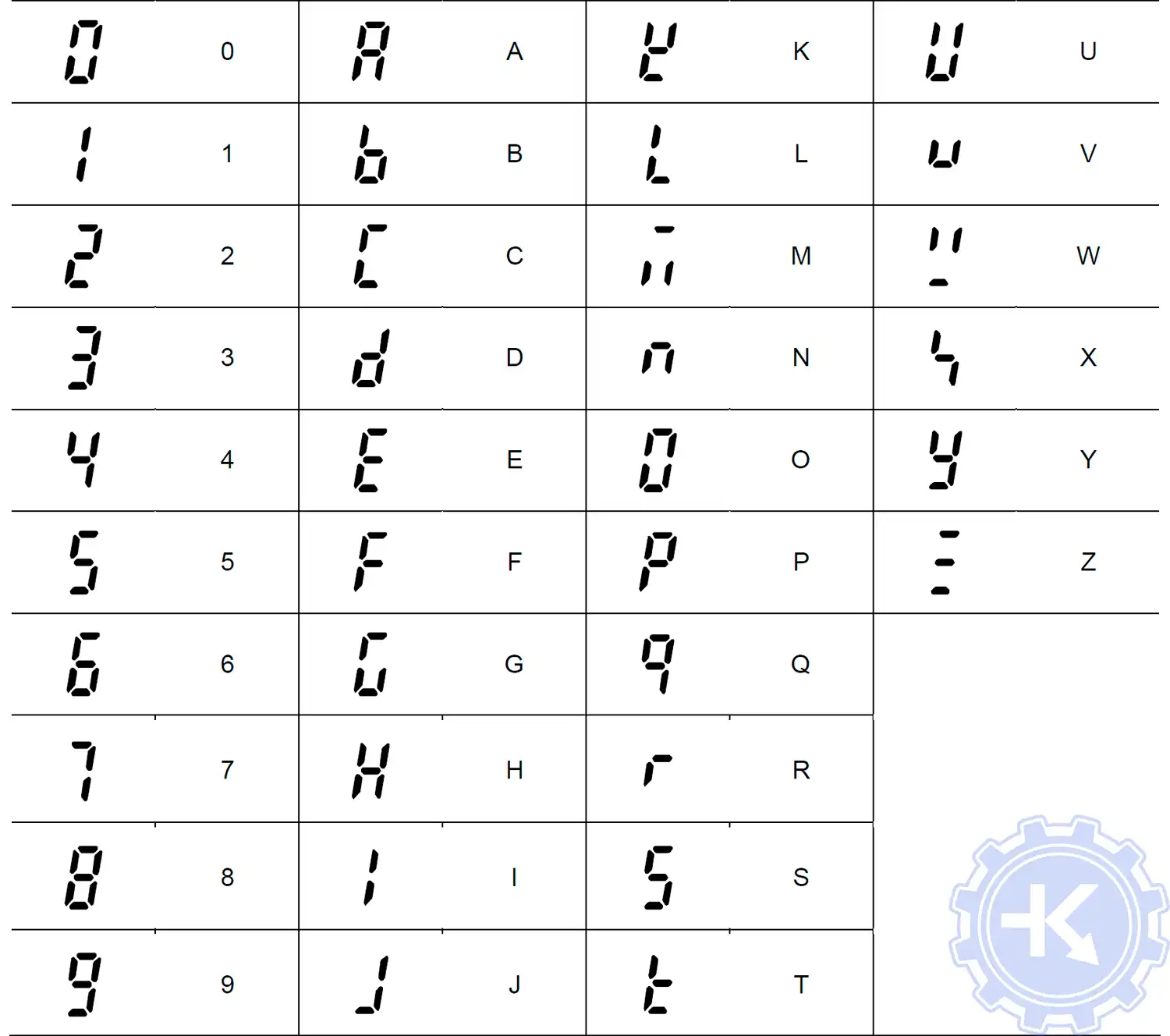

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, LG.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя LS iH и их расшифровка.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации насосов, в особенности требования по технике безопасности!

При срабатывании защиты преобразователь отключает выходы и выдает сообщение об ошибке в [DRV 05]. Информация о двух последних ошибках хранится в [I/O 46] и [I/O 47].

Ошибки частотных преобразователей LS iH

Код ошибки

Защитная функция

Описание

OC Tip

Защита от короткого замыкания

Преобразователь отключает выходы, если выходной ток больше 200% от номинального тока преобразователя.

GF Trip

Ошибка заземления

Преобразователь отключает выходы, если ток утечки на «землю» превышает установленное значение. При пробое изоляции также может сработать защита от короткого замыкания.

OV Trip

Защита от перенапряжений в звене постоянного тока

Преобразователь отключает выходы, если напряжение звена постоянного тока превышает допустимое значение. Ошибка может возникнуть вследствие торможения двигателя в генераторном режиме или из-за недопустимого повышения напряжения питающей сети.

OC Limit

Защита от перегрузки

Преобразователь отключает выходы, если выходной ток превышает значение, установленное в [FUN 49], и время его протекания больше установленного в [FUN 50]

Fuse Open

Предохранитель

При сбое в силовой цепи сгорел предохранитель.

Over Heat

Перегрев радиатора

Преобразователь отключает выходы, если температура радиатора превышает установленное значение.

ETH

Электронное термореле

Электронное термореле преобразователя определяет перегрев двигателя, и преобразователь отключает выходы. Электронное термореле нельзя использовать при одновременном подключении к преобразователю нескольких двигателей.

Параметры срабатывания защиты задаются в [FUN52].

EXT Trip

Внешний сбой

Функция используется, если необходимо отключить преобразователь при внешней ошибке.

LV Trip

Защита от понижения напряжения питания

Преобразователь отключает выходы, ели напряжение звена постоянного тока ниже допустимой величины вследствие низкого напряжения питания.

SC Trip

Короткое замыкание в IGBT

Преобразователь выключает выходы, если произошло короткое замыкание в

IGBT – транзисторах или выходной цепи.

BX

Внешнее отключение

Используется для аварийного отключения преобразователя. Преобразователь отключает выходы, если на выход BX подан сигнал, и возобновляет работу, если сигнал снимается.

Inv. OLT

Времятоковая защита

Преобразователь отключает выходы, если выходной ток превышает номинальный ток в течение времени, превышающего установленное значение.

(150% для 1 мин, 200% для 0.5 сек).

M/C Fail

Неисправность магнитного пускателя

Преобразователь отключает выходы, если неисправен магнитный пускатель.

Ремонт частотных преобразователей LSДля сброса ошибки нажмите клавишу [RESET], или подайте сигнал на клемму [RST] или выключите и включите входное питание.

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям LS можно посмотреть и скачать в файлах ниже.

Частотный преобразователь LS, скачать инструкции по эксплуатации

Ниже вы можете скачать руководства по эксплуатации частотных преобразователей LS

Частотный преобразователь LS iH инструкция

 Для сброса ошибки нажмите клавишу [RESET], или подайте сигнал на клемму [RST] или выключите и включите входное питание.

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям LS можно посмотреть и скачать в файлах ниже.

Частотный преобразователь LS, скачать инструкции по эксплуатации

Ниже вы можете скачать руководства по эксплуатации частотных преобразователей LS

Частотный преобразователь LS iH инструкция

 Скачать PDF

Частотный преобразователь LS iS5 инструкция

 Скачать PDF

Частотный преобразователь LS iV5L инструкция

 Скачать PDF

Частотный преобразователь LS iV5 инструкция

 Скачать PDF

Частотный преобразователь LS MV VFD инструкция

 Скачать PDF

Частотный преобразователь LS iE5 инструкция

 Скачать PDF

Частотный преобразователь LS iG5A инструкция

 Скачать PDF

Частотный преобразователь LS iP5 инструкция

 Скачать PDF

Частотный преобразователь LS iS7 инструкция

 Скачать PDF

Частотный преобразователь S100(0.4-22kW) инструкция

 Скачать PDF

Частотный преобразователь LS S100(30-75kW) инструкция

 Скачать PDF

Частотный преобразователь LS iC5 инструкция

 Скачать PDF

Схемы подключения частотного преобразователя LS

Схемы подключений частотных преобразователей LS могут, отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от многих факторов таких как потребляемая частотным преобразователем нагрузка или питающая сеть к которой подключается частотник 200V – 380V и конечно же зависит от CPU в паре, с которым предполагается работа преобразователя.

Схема подключения преобразователя частоты LS iV5l с подачей питания напрямую от аккумуляторов

Схема подключения преобразователя частоты LS iV5l с подачей-питания от UPS

Схема подключения преобразователя частоты LS iV5l с подачей питания напрямую от аккумуляторов

 Схема подключения преобразователя частоты LS iV5l с подачей-питания от UPS

Вводы и выводы частотного преобразователя LS iV5l
Вводы и выводы частотного преобразователя LS iV5l

Другие схемы подключений частотных преобразователей LS вы найдете в руководстве пользователя.

Оставьте заказ на ремонт промышленного оборудования, используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Оставить заявку на ремонт частотных преобразователей LS

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей LS в ? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Ошибки частотных преобразователей: примеры и коды ошибок

Частотные преобразователи — это электронные или электротехнические устройства, предназначенные для изменения и регулировки частоты электрического напряжения. Сфера их использования очень широка: насосные станции, системы тепло- и водоснабжения, линии производства, конвейеры, лифты, центрифуги, мельницы, металлургические агрегаты, буровое оборудование и т. д.

Использование частотных преобразователей на промышленных объектах дает следующие преимущества:

  • Возможность отказаться от регулирующего оборудования: дросселей, вариаторов, редукторов и др. Это существенно упрощает работу механической системы, снижает расходы на эксплуатацию и повышает ее надежность.
  • Плавный разгон управляемого двигателя, защищающий его от механических ударов и пусковых токов, что продлевает срок его службы.
  • Частотные преобразователи в паре с асинхронными двигателями можно использовать в качестве альтернативы для приводов постоянного тока.
  • Максимально рациональное регулирование скорости контролируемых двигателей и связанных с этим технологических процедур.
  • Экономия электроэнергии, благодаря устранению ее неоправданных трат.

Но, несмотря на свою надежность и эффективность, частотные преобразователи, как и любые электронные приборы, подвержены износу. Инженерная компания 555 специализируется на ремонте промышленной электроники, и в частности — на устранении ошибок частотных преобразователей. Наши специалисты готовы отремонтировать вышедшее из строя оборудование в кратчайшие сроки.

Основные виды и причины неисправностей

Опознать неисправности частотников позволяют коды ошибок, высвечивающиеся на мониторе устройства. Каждая такая комбинация символов указывает на совершенно конкретную проблему, и это помогает специалистам выработать правильную стратегию ремонта. Для начала рассмотрим типовые виды ошибок частотных преобразователей:

  1. Over Current или OC. Данный сигнал на мониторе устройства свидетельствует о его перегрузке. Если подобная проблема возникла при тестовом запуске, необходимо проверить соответствие токов регулятора и электрической машины, а также исправность электроцепей управляемого двигателя. Следует учесть, что некоторые модели частотников высвечивают ошибку Over Current при торможении, работе и запуске электродвигателя.
  2. Over Heat или ОН. Это сообщение указывает на превышение номинально допустимой температуры частотного преобразователя. Проще говоря — на его перегрев. Устранить проблему можно посредством чистки внутреннего вентилятора или установки дополнительной вентиляционной системы в бокс, где располагается преобразователь. В качестве профилактики следует размещать частотник в месте, гарантирующем эффективный отвод тепла.
  3. Over Load или OL. Такая ошибка преобразователя может быть вызвана двумя обстоятельствами: превышением на валу момента силы или перегревом управляемого двигателя. Чтобы устранить проблему, необходимо выполнить корректную настройку тепловой защиты. Для этого во время программирования устройства нужно задать требуемую величину тока и время срабатывания защитной функции.
  4. Low Voltage или LV. Ошибка высвечивается при снижении напряжения питания или обрыве фаз (одной или двух). Существует два варианта решения этой проблемы: «насильственная» остановка двигателя или настройка его работы в однофазном режиме.
  5. Over Voltage или OV. Такую надпись можно увидеть на мониторе при замедлении вращения двигателя. Для устранения неисправности необходимо воспользоваться одним из трех способов: переводом устройства в режим генератора, активацией тормозного резистора или перенастройкой системы защиты от повышенного напряжения.

Среди других типовых неисправностей преобразователя следует выделить вращение двигателя в неправильном направлении, невозможность его запуска, проблемы с торможением и разгоном и т. д. Каждое повреждение имеет под собой конкретные причины. Например, если двигатель разгоняется очень медленно, скорее всего, дело в срабатывании функции токоограничения в момент разгона.

В число наиболее распространенных причин неисправностей входят:

  1. Заводской брак. Как правило, фабричные дефекты дают о себе знать в течение гарантийного срока. Поэтому для их устранения следует обращаться к поставщику или в брендовый сервисный центр.
  2. Ошибки при монтаже. Чаще всего причиной неисправностей становится некорректная сборка схемы привода или установка частотника в неподходящем месте.
  3. Нарушение норм эксплуатации. Регламент технического обслуживания изложен в инструкции, прилагаемой к устройству. Игнорирование регламента может привести к выходу из строя полупроводниковых элементов, перегреванию частотного регулятора и другим неисправностям.
  4. Несоответствие частотного преобразователя условиям его эксплуатации. Основные критерии выбора частотника — электрические характеристики двигателя, исполнение, набор функций и т. д. Несоответствие параметров условиям его эксплуатации приводит к некорректной работе устройства, выходу из строя и многочисленным поломкам.

Теперь поговорим об ошибках преобразователя частоты более подробно и предметно. В качестве примера рассмотрим привод известного китайского бренда INVT ELECTRIC CO, серии GDXXX. Предлагаем вашему вниманию таблицу, в которой представлены коды ошибок устройства, их расшифровка, вероятные причины неисправностей, а также способы их устранения.

Код ошибки Расшифровка Вероятные причины Способы устранения
OUt1, 2, 3 Ошибка фазы. Отсутствие заземления или контакта при подсоединении кабеля; слишком маленькое время разгона. Увеличение времени разгона;
замена модуля IGBT; устранение неисправностей внешнего оборудования; переподключение кабеля.
OC1, 2, 3 Токовая перегрузка при разгоне, торможении или постоянной скорости. Чрезмерное время торможения или разгона; слишком высокое напряжение в сети; недостаточная мощность привода;
потеря фазы или короткое замыкание «на землю»; воздействие внешнего фактора.		 Сокращение времени разгона;
оптимизация питающего напряжения;
приобретение привода с более высокой мощностью; проверка конфигурации выхода;
устранение внешних помех.
OV1, 2, 3 Сверхнапряжение при разгоне, торможении или постоянной скорости. Напряжение на входе не соответствует параметрам привода;
чрезмерная энергия торможения.		 Проверка входного напряжения;
оптимизация времени торможения/разгона.
UV Слишком низкое напряжение шины. Пониженное напряжение питания. Проверка и оптимизация входного напряжения.
OL1 Перегрузка электродвигателя. Слишком низкое питающее напряжение;
неверно заданные параметры тока;
чрезмерная нагрузка на электродвигатель.		 Проверка входного напряжения;
настройка правильных параметров тока в двигателе;
оптимизация нагрузки.
OL2 Перегрузка преобразователя частоты. Чрезмерно быстрый разгон;
остановка двигателя;
заниженное питающее напряжение;
сверхнагрузка;
длительная работа двигателя на низкой скорости.		 Увеличение времени разгона;
снижение нагрузки на двигатель;
проверка мощности двигателя и входного напряжения;
приобретение привода с более высокой мощностью;
замена двигателя.
OL3 Перегрузка по электричеству. Сигнализация перегрузки в соответствии с заданными параметрами. Проверка нагрузки и точки перегрузки.
SPI Потеря фаз входа. Потеря колебания или фазы напряжения трех входных фаз. Проверка и оптимизация входного напряжения и/или правильности монтажа.
SPO Потеря фаз выхода. Асимметричная нагрузка. Проверка выхода, двигателя и кабеля.
OH1 Перегревание выпрямителя. Неисправность вентилятора или засорение вентиляционного канала;
слишком высокая температура воздуха в помещении;
чрезмерно затянутый запуск устройства.		 Замена вентилятора и проверка воздуховода;
снижение температуры окружающей среды;
проверка и восстановление воздухообмена;
оптимизация мощности нагрузки;
замена модуля IGBT;
ремонт платы управления.
EF Неисправность внешних элементов. Повреждение клеммы SIn и/или других внешних клемм. Замена пришедших в негодность клемм.
CE Проблемы со связью. Некорректная скорость в бодах;
повреждение кабеля связи;
неверно заданный адрес сообщения;
серьезные помехи в кабеле.		 Оптимизация скорости в бодах;
проверка кабеля связи;
настройка правильного адреса сообщения;
замена кабеля или оптимизация защиты от помех.
ItE Проблемы с обнаружением тока. Некорректное подключение платы управления;
отсутствие вспомогательного напряжения;
выход из строя индикаторов тока.		 Проверка разъема, датчиков и платы управления.
tE Ошибка автоматической настройки. Несоответствие мощностей двигателя и частотного преобразователя;
неверно заданные параметры электродвигателя;
серьезная разница между стандартными параметрами и параметрами автоматической настройки;
выход времени на автонастройку.		 Установка параметров, указанных на шильдике двигателя;
снижение нагрузки на двигатель;
проверка параметров двигателя и его соединения;
установка верхнего предела частоты на уровень «выше 2/3 номинальной частоты».
bCE Неисправность тормозного модуля. Разрыв тормозных коммуникаций или некорректная работа тормозной цепи;
недостаток производительности внешнего тормозного резистора.		 Проверка тормозного модуля и замена тормозных кабелей;
принудительное повышение мощности тормозного резистора.
ETH1, 2 Короткое замыкание Замыкание выхода преобразователя частоты «на землю»;
неисправность в цепи определения тока.		 Проверка подключения двигателя и индикаторов тока;
замена платы управления.
dEu Отклонение скоростного режима. Избыточная нагрузка. Оптимизация нагрузки и увеличение времени обнаружения;
проверка и при необходимости корректировка параметров управления.
STo Несогласованность параметров. Отсутствие параметров управления для синхронных электродвигателей;
некорректно заданные параметры автоматической настройки;
отсутствие подключения частотника к двигателю.		 Корректировка нагрузки на двигатель;
установка корректных параметров управления;
увеличение времени определения несогласованности.
PCE Обрыв связи с блоком управления. Повреждение проводов, обеспечивающих подключение к блоку управления;
помехи в проводах, связанные с внешним фактором;
некорректное функционирование цепи в основной плате и/или в клавиатуре.		 Замена проводов блока управления;
проверка внешней среды и устранение источника помех;
выполнение комплексного сервисного обслуживания устройства.
END Сброс времени до заводских настроек. Фактическое время функционирования преобразователя не соответствует внутреннему параметру продолжительности работы. Корректировка настроек времени.
DNE Проблема с загрузкой параметров. Повреждение проводов, подключаемых к блоку управления;
помехи в проводах;
ошибка в базе данных панели управления.		 Замена проводов блока управления;
сервисное обслуживание частотного преобразователя;
повторная загрузка данных в панель управления.

Преимущества ремонта в инженерной компании 555

  • Огромный опыт в ремонте частотных преобразователей разных моделей и марок.
  • Команда профессиональных специалистов.
  • Экономия до 70 % средств по сравнению с приобретением нового оборудования.
  • Оперативное выполнение работ (максимальный срок ремонта — 15 дней).
  • Бесплатная консультация и предварительный осмотр для определения ремонтопригодности привода.
  • Доступные цены и оплата только по результату работы.
  • Гарантия на отремонтированное оборудование — 12 месяцев.

Обращайтесь к нам из любой точки России, через сайт или по телефону. Промышленная электроника — это очень сложное и специфичное оборудование, которое следует доверять только профессионалам.

Мы ремонтируем:

Компания ООО «Барс-Гидравлик Групп»

Компания ООО «Барс-Гидравлик Групп» на протяжении нескольких лет успешно сотрудничает с ООО «Инженерная компания 555» в вопросах ремонта сложного промышленного оборудования. За время работы наш партнер зарекомендовал себя с самой лучшей стороны. Заказы выполняются в кротчайшие сроки при соблюдении высокого качества работ. Организация приема и выдачи заказов четкая. Гарантийные обязательства выполняются в полном объеме.

Выражаем благодарность Вашим специалистам за профессионализм и оперативное решение поставленных задач.

Особенно хочется отметить высокую клиентоориентированность персонала Вашей компании, готовность помочь в самых сложных ситуациях.

Мы высоко ценим сложившиеся между нашими компаниями открытые и доверительные партнерские отношения и искренне желаем «Инженерной компании «555» долгих лет успеха и процветания.

Читать весь
отзыв

ООО «СоюзМашМеталл»

ООО «Инженерная компания «555» оказывала нашей компании услуги по ремонту электродвигателей и проявила пунктуальность, аккуратность и ответственность в работе.

Результат выполненных работ говорит о качественном оборудовании и высококвалифицированных кадрах.

Сотрудники компании готовы выполнить новые для себя виды работ и оказать консультационные услуги, что характеризует их как профессионалов своего дела.

Рекомендуем ООО «ИК «555» как ответственного и надежного поставщика услуг.

Читать весь
отзыв

ООО «РСК»

Сообщаем, что наша организация сотрудничает с ООО «Инженерная компания «555» с мая 2016 года по настоящее время.

За этот период мы обращались к услугам компании более 10 раз.

Благодаря серьезному и квалифицированному подходу сотрудников ООО «Инженерная компания «555» ремонтные работы произведены качественно с учетом сроков, и обеспечены гарантийным сопровождением.

Планируем в дальнейшем работать с ООО «Инженерная компания «555»

Читать весь
отзыв

ОАО «Октябрьский электровагоноремонтный завод»

Уважаемый Дмитрий Васильевич!

ОАО «Октябрьский электровагоноремонтный завод» успешно работает с ООО «Инженерная компания «555» несколько лет, очень довольны данным сотрудничеством. В работе компании наибольшую ценность для нас представляет готовность работать на условиях, удобных Заказчику, качественный ремонт оборудования в заявленные сроки и самое главное, финансовая защищенность Заказчика. В инженерной компании работают внимательные, доброжелательные сотрудники, готовые в любой момент решить проблему Заказчика. Мы рады, что выбрали ООО «Инженерная компания «555» в качестве партнера. Гарантируем дальнейшее сотрудничество!

Читать весь
отзыв

ЗАО «ОХТИНСКОЕ»

ЗАО «Охтинское» выражает глубокую признательность и истинную благодарность ООО Инженерной компании «555» за качественную работу компании по ремонту сложного оборудования промышленной электроники, оперативность и технически грамотное отношение к работе в течении всего периода сотрудничества.

Мы надеемся на дальнейшее успешное развитие деловых отношений в сфере ремонта промышленной электроники.

Читать весь
отзыв

Преимущества сотрудничества с нами

Оплата только за результат — работающий блок

Гарантия на работоспособность блока целиком 12 месяцев

Срок ремонта от 5 до 15 дней

Бесплатный предварительный осмотр на предмет ремонтопригодности

Не вносим конструктивных изменений

Ремонт на компонентном уровне

Наша лаборатория расположена в Санкт-Петербурге, но обратиться за помощью вы можете из любой точки России.
Закажите обратный звонок или наберите в рабочее время многоканальный телефон

– +7 (800) 555-89-01 (звонок по России бесплатный).

Расскажите о своей проблеме и получите инструкцию к дальнейшим действиям.

Источник


SERGEY MIKOLAEVICH

Автор:

SERGEY MIKOLAEVICH,
1 апреля 2019 в Fanuc

  • Ответить в тему

  • Создать тему

Рекомендованные сообщения


SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6


    • Жалоба
    • Рассказать

Всем привет.На вертикально фрезерном станке, висит ошибка FAN, проверили все вентиляторы на сервоусилителях, все работают крутятся. Не может понять в каком направлении копать


  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133



SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6



Onsyi

Onsyi

0


    • Жалоба
    • Рассказать

Диагностика — мониторинг майтенейс — FAN?

Есть такое меню? Там показывает что  работает в картинках наглядно.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


boomeeeer

boomeeeer

208


    • Жалоба
    • Рассказать

Фануки не только за вращением следят, но и за скоростью/оборотами вентилятора. Если обороты выйдут из диапазона тоже будет ошибка.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


boomeeeer

boomeeeer

208


    • Жалоба
    • Рассказать

А ещё бывает вот так — вентилятор на радиаторе, а радиатор при креплении привода находится в прорези за панелью крепления, туда вы возможно и не заглядывали.


Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133



SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6


  • Автор

    • Жалоба
    • Рассказать

 вентилятор на радиаторе, за панелью сломался. Всем спасибо

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


vl_cnc

vl_cnc

85


    • Жалоба
    • Рассказать

9 часов назад, SERGEY MIKOLAEVICH сказал:

 проверили все вентиляторы на сервоусилителях

все да не все…))

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6


  • Автор

    • Жалоба
    • Рассказать

 вентелятор почистили, но ошибка не сбрасывается, будем искать :(

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


vl_cnc

vl_cnc

85


    • Жалоба
    • Рассказать

8 часов назад, SERGEY MIKOLAEVICH сказал:

 вентелятор почистили, но ошибка не сбрасывается, будем искать :(

Проверяйте вращение вентиляторов, на которых три провода. Их контролирует система ЧПУ. И смотрите вентиляторы на самом блоке ЧПУ ( Вы даже не указали модель). И один вентилятор может стоять на плате блока питания драйверов (внутри, надо плату вытащить).

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133


    • Жалоба
    • Рассказать

32 минуты назад, vl_cnc сказал:

Проверяйте вращение вентиляторов,

Я что есть с двумя проводами, я не знаю, просветите.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


vl_cnc

vl_cnc

85


    • Жалоба
    • Рассказать

54 минуты назад, andrey2147 сказал:

Я что есть с двумя проводами, я не знаю, просветите.

Ну уж не Вам с вашим опытом и количеством постов такие фразы писать)

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133


    • Жалоба
    • Рассказать

Узкий круг общения, в основном только бюджетные станки с 0 моделями.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже.

Если у вас есть аккаунт, войдите в него для написания от своего имени.

Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

  • Сейчас на странице

      0 пользователей

    Нет пользователей, просматривающих эту страницу.

  • Сообщения


    • Александр1979

      Автор:

      Александр1979 · Опубликовано: 9 минут назад

      Схема одна и та же, просто она у вас отображается в два ряда.

      Теперь фотографируйте эти цепочки:


    • Панкрат

      Автор:

      Панкрат · Опубликовано: 29 минут назад

      Ваша схема немного отличается от той, что у нас на станке, я сделал пару фотографий.

      https://disk.yandex.ru/d/V5FlorHiAKT5NA


    • Александр1979


    • ANT0N1DZE

      Автор:

      ANT0N1DZE · Опубликовано: 52 минуты назад

      Есть в эскизе кривая по уравнению (спираль):

      x(t)=t*cos(30*t)

      y(t)=t*sin(30*t)

      При t от 0.1 до 2 все строится нормально, а если увеличить до 10 например, то начинаются артефакты около начала координат, а если далее увеличивать, то вообще не строит.

      Может, надо настройки подкрутить какие-то для корректной работы?



      Пока вышел из ситуации построением нескольких кривых с шагом по t=2.


    • Павлуха


    • Панкрат

      Автор:

      Панкрат · Опубликовано: 1 час назад

      Я бы с удовольствием отправил бы вам изображение, если бы смог разобраться, как это делать)

      Я могу вам предоставить лишь ссылку на фотографию с той самой, как вы сказали «катушкой» https://disk.yandex.ru/i/OPBzikLZDNT7vg

      Если вы поделитесь, как изображение разместить прямо здесь, буду весьма благодарен!


    • DamirKosbarmakov


    • Богоманшин Игорь

      Автор:

      Богоманшин Игорь · Опубликовано: 1 час назад

      Для быстрой работы оператора придется делать сложную оснастку. Но зажим каждой детали должен быть индивидуальный, Можно использовать пружинные шайбы и ящичные замки (забыл, как правильно называются, со скобой и рычажным зажимом).

      Можно систему качелей сделать, тогда надежно будут зажиматься 2 — 4 — 8 деталей за диаметр, одним движением зажима. 16 деталей уже не очень хорошо или в осях надо хорошее скольжение обеспечивать.


    • DamirKosbarmakov

      Автор:

      DamirKosbarmakov · Опубликовано: 1 час назад

      при запуске любых программ появляется данная ошибка, кто сталкивался, не могу понять


    • Kelny

      Автор:

      Kelny · Опубликовано: 1 час назад

      Попробовал бы БИБЛИОТЕКУ ПРОЕКТИРОВАНИЯ или вставить первую деталь во вторую, подобрав подходящие параметры для вставки.

Источник
  • Ремонт частотных преобразователей SANTERNO
  • Ремонт частотных преобразователей SANTERNO в сервисном центре
  • Коды ошибок частотного преобразователя SANTERNO SINUS N
  • Расшифровка кода ошибки, причина и ее устранение
  • Настройка частотного преобразователя SANTERNO, программирование
  • Частотный преобразователь SANTERNO, скачать инструкции по эксплуатации
  • Блок-схемы частотного преобразователя SANTERNO
  • Оставить заявку на ремонт частотных преобразователей SANTERNO

Ремонт частотных преобразователей SANTERNO

Ремонт частотных преобразователей SANTERNOРемонт частотного преобразователя SANTERNO, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя SANTERNO имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя SANTERNO в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей SANTERNO в Волжском, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя SANTERNO также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей SANTERNO в сервисном центре

Ремонт частотных преобразователей SANTERNOКомпания «Кернел» производит ремонт частотных преобразователей SANTERNO в Волжском с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как SANTERNO. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие полной отдачи, профессионализма и максимально укомплектованной материальной базе.

Специалисты нашего сервисного центра огромное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотного преобразователя SANTERNO и на замененные в процессе ремонта запасные части шесть месяцев.

Ремонт частотных преобразователей SANTERNO в Волжском производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя SANTERNO.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей SANTERNO в Волжском всех серий, когда-либо выпускаемых компанией.

SINUS K

SINUS K 0007 2T BA2K2; SINUS K 0010 2T BA2K2; SINUS K 0016 2T BA2K2; SINUS K 0020 2T BA2K2; SINUS K 0025 2T BA2K2; SINUS K 0030 2T BA2K2; SINUS K 0035 2T BA2K2; SINUS K 0023 2T BA2K2; SINUS K 0033 2T BA2K2; SINUS K 0037 2T BA2K2; SINUS K 0038 2T BA2K2; SINUS K 0040 2T BA2K2; SINUS K 0049 2T BA2K2; SINUS K 0060 2T BA2K2; SINUS K 0067 2T BA2K2; SINUS K 0074 2T BA2K2; SINUS K 0086 2T BA2K2; SINUS K 0005 4T BA2K2; SINUS K 0009 4T BA2K2; SINUS K 0014 4T BA2K2; SINUS K 0017 4T BA2K2; SINUS K 0025 4T BA2K2; SINUS K 0035 4T BA2K2; SINUS K 0020 4T BA2K2; SINUS K 0030 4T BA2K2; SINUS K 0034 4T BA2K2; SINUS K 0036 4T BA2K2; SINUS K 0038 4T BA2K2; SINUS K 0040 4T BA2K2; SINUS K 0049 4T BA2K2; SINUS K 0060 4T BA2K2; SINUS K 0060 4T BA2K2; SINUS K 0067 4T BA2K2; SINUS K 0074 4T BA2K2; SINUS K 0086 4T BA2K2

SINUS M

SINUS M 0001 2S/T BA2K2; SINUS M 0001 2T BA2K2; SINUS M 0002 2S/T BA2K2; SINUS M 0002 2T BA2K2; SINUS M 0003 2S/T BA2K2; SINUS M 0001 2T BA2K2; SINUS M 0005 2S/T BA2K2; SINUS M 0005 2T BA2K2; SINUS M 0007 2S/T BA2K2; SINUS M 0001 2T BA2K2; SINUS M 0011 2S/T BA2K2; SINUS M 0011 2T BA2K2; SINUS M 0014 2S/T BA2K2; SINUS M 0014 2T BA2K2; SINUS M 0017 2S/T BA2K2; SINUS M 0017 2T BA2K2; SINUS M 0020 2S/T BA2K2; SINUS M 0020 2T BA2K2; SINUS M 0025 2S/T BA2K2; SINUS M 0025 2T BA2K2; SINUS M 0030 2S/T BA2K2; SINUS M 0030 2T BA2K2;

SINUS N

SINUS N 0001 2S XBK2, SINUS N 0002 2S XBK2; SINUS N 0003 2S XBK2, SINUS N 0005 2S XBK2
SINUS PENTA

SINUS PENTA 0007 2T BA2X2; SINUS PENTA 0008 2T BA2X2; SINUS PENTA 0010 2T BA2X2; SINUS PENTA 0013 2T BA2X2; SINUS PENTA 0015 2T BA2X2; SINUS PENTA 0016 2T BA2X2; SINUS PENTA 0020 2T BA2X2; SINUS PENTA 0023 2T BA2X2; SINUS PENTA 0033 2T BA2X2; SINUS PENTA 0037 2T BA2X2; SINUS PENTA 0005 4T BA2X2; SINUS PENTA 0006 4T BA2X2; SINUS PENTA 0009 4T BA2X2; SINUS PENTA 0011 4T BA2X2; SINUS PENTA 0014 4T BA2X2; SINUS PENTA 0016 4T BA2X2; SINUS PENTA 0017 4T BA2X2; SINUS PENTA 0020 4T BA2X2; SINUS PENTA 0025 4T BA2X2; SINUS PENTA 0030 4T BA2X2; SINUS PENTA 0034 4T BA2X2; SINUS PENTA 0036 4T BA2X2

В данной таблице присутствуют далеко не все частотные преобразователи SANTERNO ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя SANTERNO

Ремонт частотных преобразователей SANTERNOВ процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя SANTERNO, а точнее SANTERNO серии SINUS N. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, SANTERNO.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя SANTERNO SINUS N и их расшифровка.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации насосов, в особенности требования по технике безопасности!

Коды ошибок частотного преобразователя SANTERNO SINUS N

Важно!!!

При появлении неисправности до ее сброса необходимо выяснить ее причину. Неоправданная эксплуатация частотного преобразователя в условиях срабатывания защит приводит к снижению общего срока службы оборудования и его повреждению.

Перед началом работ по обслуживанию преобразователя убедитесь в том, что питание отключено и конденсаторы цепи постоянного тока разряжены. Конденсаторы могут сохранять опасное напряжение даже после отключения напряжения питания.

Обязательно проверьте тестером напряжение между клеммами P или P1 и N.

Некоторые преобразователи имеют компоненты, чувствительные к статическому электричеству. Примите меры по защите от статических разрядов, прежде чем прикасаться к таким компонентам для проверки или установки.

Ошибки частотного преобразователя SANTERNO

Код ошибки

Ошибка

Описание

0CT

Перегрузка по току.

Преобразователь отключает выходное напряжение, если выходной ток превышает 200 % от номинального тока преобразователя.

GFT

Ток утечки на землю.

Преобразователь отключает выходное напряжение, если неисправно заземление и ток утечки на землю превышает допустимое значение (внутренний параметр преобразователя).

10L

Перегрузка преобразователя.

Преобразователь отключает выходное напряжение, если выходной ток преобразователя превышает номинальное значение (150% в течение 1 минуты).

0LT

Перегрузка.

Преобразователь отключает выходное напряжение, если выходной ток преобразователя превышает 150% от номинального тока двигателя в течение определенного времени (1 мин).

0HT

Перегрев радиаторов.

Преобразователь отключает выходное напряжение, если радиаторы перегреваются из-за неисправного вентилятора или ухудшения условий охлаждения.

C0L

Перегрузка конденсаторов цепи постоянного тока.

Преобразователь отключает выходное напряжение, если необходимо произвести замену старых конденсаторов цепи постоянного тока на новые.

P0T

Потеря фазы на выходе.

Преобразователь отключает выходное напряжение, если произошел, обрыв одной или нескольких фаз на выходе (U, V, W). Обрыв фазы определяется по значению выходного тока.

0VT

Перенапряжение.

Преобразователь отключает выходное напряжение, если напряжение цепи постоянного тока превысило 400 В при замедлении двигателя. Этот сигнал может появиться и при бросках напряжения в питающей сети.

LVT

Пониженное напряжение.

Преобразователь отключает выходное напряжение, если напряжение цепи постоянного тока упало ниже 200 В из-за перегрузки или перегрева двигателя. Этот сигнал может появиться и при падении напряжения в питающей сети.

ETH

Электронная тепловая защита.

Внутренняя электронная тепловая защита определяет перегрев двигателя. При перегрузке двигателя преобразователь отключает выходное напряжение. Данная защита не работает при использовании двигателей с числом полюсов больше 4 и при параллельном включении двигателей.

EEP

Ошибка записи параметров.

Это сообщение появляется при невозможности записать параметры пользователя в память.

HWE

Аппаратная неисправность.

Это сообщение появляется при появлении сбоев в системе управления преобразователя.

ERR

Ошибка связи.

Это сообщение появляется, если нет связи между преобразователем и пультом управления.

FAN

Неисправность вентилятора.

Это сообщение появляется при неисправности охлаждающего вентилятора.

EST

Немедленное отключение.

Используется для аварийного останова преобразователя. При подаче сигнала на клемму EST преобразователь отключает выходное напряжение.

* Внимание:

Преобразователь вернется к нормальной работе при отключении клеммы BX и наличии сигналов на клеммах FX или RX.

ETA

Сигнал внешней ошибки на входе А.

Если многофункциональный вход настроен на ввод сигнала внешней ошибки через нормально открытый контакт (I20-I24 = 18), то при его замыкании преобразователь отключает выходное напряжение.

ETB

Сигнал внешней ошибки на входе В.

Если многофункциональный вход настроен на ввод сигнала внешней ошибки через нормально закрытый контакт (I20-I24 = 19), то при его размыкании преобразователь отключает выходное напряжение.

_ _ L

Работа при потере сигнала задания частоты.

Если преобразователь настроен на работу с сигналом задания, поступающим через аналоговый вход (0-10 В или 0-20 мA) или через интерфейс RS485, то при отсутствии сигнала задания преобразователь переходит к работе в соответствии со значением параметра I62.

Расшифровка кода ошибки, причина и ее устранение

Код ошибки / расшифровка

Причина

Устранение

0CT

Перегрузка по току.

* Внимание:

При появлении перегрузки по току работа может быть возобновлена только после выявления причины перегрузки, в противном случае возможно повреждение модулей IGBT внутри преобразователя.

Мало время разгона / замедления для данной нагрузки.

Нагрузка превышает мощность преобразователя.

При пуске преобразователя двигатель вращается.

Короткое замыкание на выходе или неисправность заземления.

Механический тормоз двигателя включается слишком рано.

Увеличьте время разгона / замедления.

Замените преобразователь на более мощный.

Подавайте команду пуск при остановленном двигателе или используйте параметр H22 (Определение скорости) в группе FU2.

Проверьте выходные цепи.

Проверьте механический тормоз.

GFT

Ток утечки на землю.

Неисправность заземления на выходе преобразователя.

Изоляция двигателя нарушена из-за перегрева.

Проверьте выходные цепи.

Замените двигатель.

10L

Перегрузка преобразователя.

Нагрузка превышает мощность преобразователя или двигателя.

Мощность преобразователя выбрана неверно.

Велик бросок момента.

Замените преобразователь или двигатель на более мощный или уменьшите нагрузку.

Установите преобразователь нужной мощности.

Уменьшите бросок момента.

0HT

Перегрев радиаторов.

Неисправность в системе охлаждения.

Вентилятор выработал свой ресурс.

Высока окружающая температура.

Проверьте состояние радиаторов.

Замените вентилятор на новый.

Не допускайте увеличения окружающей температуры выше 40°C.

P0T

Потеря фазы на выходе.

Неисправность контактора на выходе преобразователя.

Неправильное подключение выходных цепей.

Обеспечьте корректную работу контактора.

Проверьте подключение.

FAN

Неисправность вентилятора.

Посторонние предметы в вентиляционном канале.

Преобразователь работает с неисправным вентилятором.

Проверьте вентиляционный канал и очистите его.

Замените вентилятор.

0VT

Перенапряжение.

Время замедления слишком мало для данной нагрузки.

На выходе преобразователя – активная нагрузка.

Велико напряжение сети.

Увеличьте время замедления.

Используйте блок динамического торможения.

Проверьте напряжение сети.

LVT

Пониженное напряжение.

Мало напряжение сети.

К сети подключена нагрузка, мощность которой превышает мощность сети (сварочный аппарат, двигатель с большим пусковым током и т.п.).

Неисправен магнитный контактор на входе преобразователя.

Проверьте напряжение сети.

Проверьте питающую сеть и соответствие мощностей сети и нагрузки.

Замените магнитный контактор.

ETH

Электронная тепловая защита.

Перегрев двигателя.

Нагрузка больше мощности преобразователя.

Мал установленный уровень ETH.

Мощность преобразователя выбрана неверно.

Двигатель долго работает на низкой скорости.

Уменьшите нагрузку или время работы двигателя.

Замените преобразователь на более мощный.

Установите ETH в соответствии с характеристиками нагрузки.

Установите преобразователь нужной мощности.

Установите вентилятор охлаждения двигателя с независимым питанием.

ETA

Сигнал внешней ошибки на входе А.

Поступил сигнал ошибки на вход с назначением 18 (Внешняя ошибка: Контакт A) или 19 (Внешняя ошибка: Контакт B) в параметрах I20-I24 группы I/O.

Устраните причину появления сигнала внешней ошибки.

ETB

Сигнал внешней ошибки на входе В.

_ _ L

Работа при потере сигнала задания частоты.

Нет сигнала задания на входах V1 и I.

Проверьте подключение входов V1 и I и наличие задания частоты на них.

EEP

Ошибка записи параметров.

Обратитесь в сервисный центр.

HWE

Аппаратная неисправность.

ERR

Ошибка связи.

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям SANTERNO можно посмотреть и скачать в файлах ниже.

Настройка частотного преобразователя SANTERNO, программирование

Ремонт частотных преобразователей SANTERNOНастройка частотных преобразователей SANTERNO (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей SANTERNO.

  • Выбор режима управления приводом SANTERNO (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей SANTERNO
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем SANTERNO вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей SANTERNO приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Частотный преобразователь SANTERNO, скачать инструкции по эксплуатации

Ниже вы можете скачать руководства по эксплуатации частотных преобразователей SANTERNO для всех серий, когда-либо выпущенных данным производителем.

Частотный преобразователь SANTERNO SINUS K lift инструкция, руководство пользователя.

 podkategorij

 Схема подключения преобразователя частоты LS iV5l с подачей-питания от UPS

Вводы и выводы частотного преобразователя LS iV5l
Вводы и выводы частотного преобразователя LS iV5l

Другие схемы подключений частотных преобразователей LS вы найдете в руководстве пользователя.

Оставьте заказ на ремонт промышленного оборудования, используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Оставить заявку на ремонт частотных преобразователей LS

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей LS в ? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Ошибки частотных преобразователей: примеры и коды ошибок

Частотные преобразователи — это электронные или электротехнические устройства, предназначенные для изменения и регулировки частоты электрического напряжения. Сфера их использования очень широка: насосные станции, системы тепло- и водоснабжения, линии производства, конвейеры, лифты, центрифуги, мельницы, металлургические агрегаты, буровое оборудование и т. д.

Использование частотных преобразователей на промышленных объектах дает следующие преимущества:

  • Возможность отказаться от регулирующего оборудования: дросселей, вариаторов, редукторов и др. Это существенно упрощает работу механической системы, снижает расходы на эксплуатацию и повышает ее надежность.
  • Плавный разгон управляемого двигателя, защищающий его от механических ударов и пусковых токов, что продлевает срок его службы.
  • Частотные преобразователи в паре с асинхронными двигателями можно использовать в качестве альтернативы для приводов постоянного тока.
  • Максимально рациональное регулирование скорости контролируемых двигателей и связанных с этим технологических процедур.
  • Экономия электроэнергии, благодаря устранению ее неоправданных трат.

Но, несмотря на свою надежность и эффективность, частотные преобразователи, как и любые электронные приборы, подвержены износу. Инженерная компания 555 специализируется на ремонте промышленной электроники, и в частности — на устранении ошибок частотных преобразователей. Наши специалисты готовы отремонтировать вышедшее из строя оборудование в кратчайшие сроки.

Основные виды и причины неисправностей

Опознать неисправности частотников позволяют коды ошибок, высвечивающиеся на мониторе устройства. Каждая такая комбинация символов указывает на совершенно конкретную проблему, и это помогает специалистам выработать правильную стратегию ремонта. Для начала рассмотрим типовые виды ошибок частотных преобразователей:

  1. Over Current или OC. Данный сигнал на мониторе устройства свидетельствует о его перегрузке. Если подобная проблема возникла при тестовом запуске, необходимо проверить соответствие токов регулятора и электрической машины, а также исправность электроцепей управляемого двигателя. Следует учесть, что некоторые модели частотников высвечивают ошибку Over Current при торможении, работе и запуске электродвигателя.
  2. Over Heat или ОН. Это сообщение указывает на превышение номинально допустимой температуры частотного преобразователя. Проще говоря — на его перегрев. Устранить проблему можно посредством чистки внутреннего вентилятора или установки дополнительной вентиляционной системы в бокс, где располагается преобразователь. В качестве профилактики следует размещать частотник в месте, гарантирующем эффективный отвод тепла.
  3. Over Load или OL. Такая ошибка преобразователя может быть вызвана двумя обстоятельствами: превышением на валу момента силы или перегревом управляемого двигателя. Чтобы устранить проблему, необходимо выполнить корректную настройку тепловой защиты. Для этого во время программирования устройства нужно задать требуемую величину тока и время срабатывания защитной функции.
  4. Low Voltage или LV. Ошибка высвечивается при снижении напряжения питания или обрыве фаз (одной или двух). Существует два варианта решения этой проблемы: «насильственная» остановка двигателя или настройка его работы в однофазном режиме.
  5. Over Voltage или OV. Такую надпись можно увидеть на мониторе при замедлении вращения двигателя. Для устранения неисправности необходимо воспользоваться одним из трех способов: переводом устройства в режим генератора, активацией тормозного резистора или перенастройкой системы защиты от повышенного напряжения.

Среди других типовых неисправностей преобразователя следует выделить вращение двигателя в неправильном направлении, невозможность его запуска, проблемы с торможением и разгоном и т. д. Каждое повреждение имеет под собой конкретные причины. Например, если двигатель разгоняется очень медленно, скорее всего, дело в срабатывании функции токоограничения в момент разгона.

В число наиболее распространенных причин неисправностей входят:

  1. Заводской брак. Как правило, фабричные дефекты дают о себе знать в течение гарантийного срока. Поэтому для их устранения следует обращаться к поставщику или в брендовый сервисный центр.
  2. Ошибки при монтаже. Чаще всего причиной неисправностей становится некорректная сборка схемы привода или установка частотника в неподходящем месте.
  3. Нарушение норм эксплуатации. Регламент технического обслуживания изложен в инструкции, прилагаемой к устройству. Игнорирование регламента может привести к выходу из строя полупроводниковых элементов, перегреванию частотного регулятора и другим неисправностям.
  4. Несоответствие частотного преобразователя условиям его эксплуатации. Основные критерии выбора частотника — электрические характеристики двигателя, исполнение, набор функций и т. д. Несоответствие параметров условиям его эксплуатации приводит к некорректной работе устройства, выходу из строя и многочисленным поломкам.

Теперь поговорим об ошибках преобразователя частоты более подробно и предметно. В качестве примера рассмотрим привод известного китайского бренда INVT ELECTRIC CO, серии GDXXX. Предлагаем вашему вниманию таблицу, в которой представлены коды ошибок устройства, их расшифровка, вероятные причины неисправностей, а также способы их устранения.

Код ошибки Расшифровка Вероятные причины Способы устранения
OUt1, 2, 3 Ошибка фазы. Отсутствие заземления или контакта при подсоединении кабеля; слишком маленькое время разгона. Увеличение времени разгона;
замена модуля IGBT; устранение неисправностей внешнего оборудования; переподключение кабеля.
OC1, 2, 3 Токовая перегрузка при разгоне, торможении или постоянной скорости. Чрезмерное время торможения или разгона; слишком высокое напряжение в сети; недостаточная мощность привода;
потеря фазы или короткое замыкание «на землю»; воздействие внешнего фактора.		 Сокращение времени разгона;
оптимизация питающего напряжения;
приобретение привода с более высокой мощностью; проверка конфигурации выхода;
устранение внешних помех.
OV1, 2, 3 Сверхнапряжение при разгоне, торможении или постоянной скорости. Напряжение на входе не соответствует параметрам привода;
чрезмерная энергия торможения.		 Проверка входного напряжения;
оптимизация времени торможения/разгона.
UV Слишком низкое напряжение шины. Пониженное напряжение питания. Проверка и оптимизация входного напряжения.
OL1 Перегрузка электродвигателя. Слишком низкое питающее напряжение;
неверно заданные параметры тока;
чрезмерная нагрузка на электродвигатель.		 Проверка входного напряжения;
настройка правильных параметров тока в двигателе;
оптимизация нагрузки.
OL2 Перегрузка преобразователя частоты. Чрезмерно быстрый разгон;
остановка двигателя;
заниженное питающее напряжение;
сверхнагрузка;
длительная работа двигателя на низкой скорости.		 Увеличение времени разгона;
снижение нагрузки на двигатель;
проверка мощности двигателя и входного напряжения;
приобретение привода с более высокой мощностью;
замена двигателя.
OL3 Перегрузка по электричеству. Сигнализация перегрузки в соответствии с заданными параметрами. Проверка нагрузки и точки перегрузки.
SPI Потеря фаз входа. Потеря колебания или фазы напряжения трех входных фаз. Проверка и оптимизация входного напряжения и/или правильности монтажа.
SPO Потеря фаз выхода. Асимметричная нагрузка. Проверка выхода, двигателя и кабеля.
OH1 Перегревание выпрямителя. Неисправность вентилятора или засорение вентиляционного канала;
слишком высокая температура воздуха в помещении;
чрезмерно затянутый запуск устройства.		 Замена вентилятора и проверка воздуховода;
снижение температуры окружающей среды;
проверка и восстановление воздухообмена;
оптимизация мощности нагрузки;
замена модуля IGBT;
ремонт платы управления.
EF Неисправность внешних элементов. Повреждение клеммы SIn и/или других внешних клемм. Замена пришедших в негодность клемм.
CE Проблемы со связью. Некорректная скорость в бодах;
повреждение кабеля связи;
неверно заданный адрес сообщения;
серьезные помехи в кабеле.		 Оптимизация скорости в бодах;
проверка кабеля связи;
настройка правильного адреса сообщения;
замена кабеля или оптимизация защиты от помех.
ItE Проблемы с обнаружением тока. Некорректное подключение платы управления;
отсутствие вспомогательного напряжения;
выход из строя индикаторов тока.		 Проверка разъема, датчиков и платы управления.
tE Ошибка автоматической настройки. Несоответствие мощностей двигателя и частотного преобразователя;
неверно заданные параметры электродвигателя;
серьезная разница между стандартными параметрами и параметрами автоматической настройки;
выход времени на автонастройку.		 Установка параметров, указанных на шильдике двигателя;
снижение нагрузки на двигатель;
проверка параметров двигателя и его соединения;
установка верхнего предела частоты на уровень «выше 2/3 номинальной частоты».
bCE Неисправность тормозного модуля. Разрыв тормозных коммуникаций или некорректная работа тормозной цепи;
недостаток производительности внешнего тормозного резистора.		 Проверка тормозного модуля и замена тормозных кабелей;
принудительное повышение мощности тормозного резистора.
ETH1, 2 Короткое замыкание Замыкание выхода преобразователя частоты «на землю»;
неисправность в цепи определения тока.		 Проверка подключения двигателя и индикаторов тока;
замена платы управления.
dEu Отклонение скоростного режима. Избыточная нагрузка. Оптимизация нагрузки и увеличение времени обнаружения;
проверка и при необходимости корректировка параметров управления.
STo Несогласованность параметров. Отсутствие параметров управления для синхронных электродвигателей;
некорректно заданные параметры автоматической настройки;
отсутствие подключения частотника к двигателю.		 Корректировка нагрузки на двигатель;
установка корректных параметров управления;
увеличение времени определения несогласованности.
PCE Обрыв связи с блоком управления. Повреждение проводов, обеспечивающих подключение к блоку управления;
помехи в проводах, связанные с внешним фактором;
некорректное функционирование цепи в основной плате и/или в клавиатуре.		 Замена проводов блока управления;
проверка внешней среды и устранение источника помех;
выполнение комплексного сервисного обслуживания устройства.
END Сброс времени до заводских настроек. Фактическое время функционирования преобразователя не соответствует внутреннему параметру продолжительности работы. Корректировка настроек времени.
DNE Проблема с загрузкой параметров. Повреждение проводов, подключаемых к блоку управления;
помехи в проводах;
ошибка в базе данных панели управления.		 Замена проводов блока управления;
сервисное обслуживание частотного преобразователя;
повторная загрузка данных в панель управления.

Преимущества ремонта в инженерной компании 555

  • Огромный опыт в ремонте частотных преобразователей разных моделей и марок.
  • Команда профессиональных специалистов.
  • Экономия до 70 % средств по сравнению с приобретением нового оборудования.
  • Оперативное выполнение работ (максимальный срок ремонта — 15 дней).
  • Бесплатная консультация и предварительный осмотр для определения ремонтопригодности привода.
  • Доступные цены и оплата только по результату работы.
  • Гарантия на отремонтированное оборудование — 12 месяцев.

Обращайтесь к нам из любой точки России, через сайт или по телефону. Промышленная электроника — это очень сложное и специфичное оборудование, которое следует доверять только профессионалам.

Мы ремонтируем:

Компания ООО «Барс-Гидравлик Групп»

Компания ООО «Барс-Гидравлик Групп» на протяжении нескольких лет успешно сотрудничает с ООО «Инженерная компания 555» в вопросах ремонта сложного промышленного оборудования. За время работы наш партнер зарекомендовал себя с самой лучшей стороны. Заказы выполняются в кротчайшие сроки при соблюдении высокого качества работ. Организация приема и выдачи заказов четкая. Гарантийные обязательства выполняются в полном объеме.

Выражаем благодарность Вашим специалистам за профессионализм и оперативное решение поставленных задач.

Особенно хочется отметить высокую клиентоориентированность персонала Вашей компании, готовность помочь в самых сложных ситуациях.

Мы высоко ценим сложившиеся между нашими компаниями открытые и доверительные партнерские отношения и искренне желаем «Инженерной компании «555» долгих лет успеха и процветания.

Читать весь
отзыв

ООО «СоюзМашМеталл»

ООО «Инженерная компания «555» оказывала нашей компании услуги по ремонту электродвигателей и проявила пунктуальность, аккуратность и ответственность в работе.

Результат выполненных работ говорит о качественном оборудовании и высококвалифицированных кадрах.

Сотрудники компании готовы выполнить новые для себя виды работ и оказать консультационные услуги, что характеризует их как профессионалов своего дела.

Рекомендуем ООО «ИК «555» как ответственного и надежного поставщика услуг.

Читать весь
отзыв

ООО «РСК»

Сообщаем, что наша организация сотрудничает с ООО «Инженерная компания «555» с мая 2016 года по настоящее время.

За этот период мы обращались к услугам компании более 10 раз.

Благодаря серьезному и квалифицированному подходу сотрудников ООО «Инженерная компания «555» ремонтные работы произведены качественно с учетом сроков, и обеспечены гарантийным сопровождением.

Планируем в дальнейшем работать с ООО «Инженерная компания «555»

Читать весь
отзыв

ОАО «Октябрьский электровагоноремонтный завод»

Уважаемый Дмитрий Васильевич!

ОАО «Октябрьский электровагоноремонтный завод» успешно работает с ООО «Инженерная компания «555» несколько лет, очень довольны данным сотрудничеством. В работе компании наибольшую ценность для нас представляет готовность работать на условиях, удобных Заказчику, качественный ремонт оборудования в заявленные сроки и самое главное, финансовая защищенность Заказчика. В инженерной компании работают внимательные, доброжелательные сотрудники, готовые в любой момент решить проблему Заказчика. Мы рады, что выбрали ООО «Инженерная компания «555» в качестве партнера. Гарантируем дальнейшее сотрудничество!

Читать весь
отзыв

ЗАО «ОХТИНСКОЕ»

ЗАО «Охтинское» выражает глубокую признательность и истинную благодарность ООО Инженерной компании «555» за качественную работу компании по ремонту сложного оборудования промышленной электроники, оперативность и технически грамотное отношение к работе в течении всего периода сотрудничества.

Мы надеемся на дальнейшее успешное развитие деловых отношений в сфере ремонта промышленной электроники.

Читать весь
отзыв

Преимущества сотрудничества с нами

Оплата только за результат — работающий блок

Гарантия на работоспособность блока целиком 12 месяцев

Срок ремонта от 5 до 15 дней

Бесплатный предварительный осмотр на предмет ремонтопригодности

Не вносим конструктивных изменений

Ремонт на компонентном уровне

Наша лаборатория расположена в Санкт-Петербурге, но обратиться за помощью вы можете из любой точки России.
Закажите обратный звонок или наберите в рабочее время многоканальный телефон

– +7 (800) 555-89-01 (звонок по России бесплатный).

Расскажите о своей проблеме и получите инструкцию к дальнейшим действиям.

Источник


SERGEY MIKOLAEVICH

Автор:

SERGEY MIKOLAEVICH,
1 апреля 2019 в Fanuc

  • Ответить в тему

  • Создать тему

Рекомендованные сообщения


SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6


    • Жалоба
    • Рассказать

Всем привет.На вертикально фрезерном станке, висит ошибка FAN, проверили все вентиляторы на сервоусилителях, все работают крутятся. Не может понять в каком направлении копать


  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133



SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6



Onsyi

Onsyi

0


    • Жалоба
    • Рассказать

Диагностика — мониторинг майтенейс — FAN?

Есть такое меню? Там показывает что  работает в картинках наглядно.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


boomeeeer

boomeeeer

208


    • Жалоба
    • Рассказать

Фануки не только за вращением следят, но и за скоростью/оборотами вентилятора. Если обороты выйдут из диапазона тоже будет ошибка.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


boomeeeer

boomeeeer

208


    • Жалоба
    • Рассказать

А ещё бывает вот так — вентилятор на радиаторе, а радиатор при креплении привода находится в прорези за панелью крепления, туда вы возможно и не заглядывали.


Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133



SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6


  • Автор

    • Жалоба
    • Рассказать

 вентилятор на радиаторе, за панелью сломался. Всем спасибо

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


vl_cnc

vl_cnc

85


    • Жалоба
    • Рассказать

9 часов назад, SERGEY MIKOLAEVICH сказал:

 проверили все вентиляторы на сервоусилителях

все да не все…))

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


SERGEY MIKOLAEVICH

SERGEY MIKOLAEVICH

6


  • Автор

    • Жалоба
    • Рассказать

 вентелятор почистили, но ошибка не сбрасывается, будем искать :(

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


vl_cnc

vl_cnc

85


    • Жалоба
    • Рассказать

8 часов назад, SERGEY MIKOLAEVICH сказал:

 вентелятор почистили, но ошибка не сбрасывается, будем искать :(

Проверяйте вращение вентиляторов, на которых три провода. Их контролирует система ЧПУ. И смотрите вентиляторы на самом блоке ЧПУ ( Вы даже не указали модель). И один вентилятор может стоять на плате блока питания драйверов (внутри, надо плату вытащить).

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133


    • Жалоба
    • Рассказать

32 минуты назад, vl_cnc сказал:

Проверяйте вращение вентиляторов,

Я что есть с двумя проводами, я не знаю, просветите.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


vl_cnc

vl_cnc

85


    • Жалоба
    • Рассказать

54 минуты назад, andrey2147 сказал:

Я что есть с двумя проводами, я не знаю, просветите.

Ну уж не Вам с вашим опытом и количеством постов такие фразы писать)

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах


andrey2147

andrey2147

133


    • Жалоба
    • Рассказать

Узкий круг общения, в основном только бюджетные станки с 0 моделями.

  • Цитата
Ссылка на сообщение
Поделиться на других сайтах

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже.

Если у вас есть аккаунт, войдите в него для написания от своего имени.

Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

  • Сейчас на странице

      0 пользователей

    Нет пользователей, просматривающих эту страницу.

  • Сообщения


    • Александр1979

      Автор:

      Александр1979 · Опубликовано: 9 минут назад

      Схема одна и та же, просто она у вас отображается в два ряда.

      Теперь фотографируйте эти цепочки:


    • Панкрат

      Автор:

      Панкрат · Опубликовано: 29 минут назад

      Ваша схема немного отличается от той, что у нас на станке, я сделал пару фотографий.

      https://disk.yandex.ru/d/V5FlorHiAKT5NA


    • Александр1979


    • ANT0N1DZE

      Автор:

      ANT0N1DZE · Опубликовано: 52 минуты назад

      Есть в эскизе кривая по уравнению (спираль):

      x(t)=t*cos(30*t)

      y(t)=t*sin(30*t)

      При t от 0.1 до 2 все строится нормально, а если увеличить до 10 например, то начинаются артефакты около начала координат, а если далее увеличивать, то вообще не строит.

      Может, надо настройки подкрутить какие-то для корректной работы?



      Пока вышел из ситуации построением нескольких кривых с шагом по t=2.


    • Павлуха


    • Панкрат

      Автор:

      Панкрат · Опубликовано: 1 час назад

      Я бы с удовольствием отправил бы вам изображение, если бы смог разобраться, как это делать)

      Я могу вам предоставить лишь ссылку на фотографию с той самой, как вы сказали «катушкой» https://disk.yandex.ru/i/OPBzikLZDNT7vg

      Если вы поделитесь, как изображение разместить прямо здесь, буду весьма благодарен!


    • DamirKosbarmakov


    • Богоманшин Игорь

      Автор:

      Богоманшин Игорь · Опубликовано: 1 час назад

      Для быстрой работы оператора придется делать сложную оснастку. Но зажим каждой детали должен быть индивидуальный, Можно использовать пружинные шайбы и ящичные замки (забыл, как правильно называются, со скобой и рычажным зажимом).

      Можно систему качелей сделать, тогда надежно будут зажиматься 2 — 4 — 8 деталей за диаметр, одним движением зажима. 16 деталей уже не очень хорошо или в осях надо хорошее скольжение обеспечивать.


    • DamirKosbarmakov

      Автор:

      DamirKosbarmakov · Опубликовано: 1 час назад

      при запуске любых программ появляется данная ошибка, кто сталкивался, не могу понять


    • Kelny

      Автор:

      Kelny · Опубликовано: 1 час назад

      Попробовал бы БИБЛИОТЕКУ ПРОЕКТИРОВАНИЯ или вставить первую деталь во вторую, подобрав подходящие параметры для вставки.

Источник
  • Ремонт частотных преобразователей SANTERNO
  • Ремонт частотных преобразователей SANTERNO в сервисном центре
  • Коды ошибок частотного преобразователя SANTERNO SINUS N
  • Расшифровка кода ошибки, причина и ее устранение
  • Настройка частотного преобразователя SANTERNO, программирование
  • Частотный преобразователь SANTERNO, скачать инструкции по эксплуатации
  • Блок-схемы частотного преобразователя SANTERNO
  • Оставить заявку на ремонт частотных преобразователей SANTERNO

Ремонт частотных преобразователей SANTERNO

Ремонт частотных преобразователей SANTERNOРемонт частотного преобразователя SANTERNO, впрочем, как и ремонт частотников других производителей имеет ряд особенностей в силу своего конструктива. Частотные преобразователи, точнее их начинка делятся на две части:

  • Аппаратная часть,
  • Программная часть.

Частотники данного производителя не являются исключением из правил, именно поэтому ремонт частотного преобразователя SANTERNO имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода. Коды ошибок частотного преобразователя SANTERNO в зависимости от серии описаны в инструкции, пользователя которые можно скачать с нашего сайта.

Ремонт частотных преобразователей SANTERNO в Волжском, как и любых других преобразователей, выпущенных под другими брендами, всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка частотного преобразователя SANTERNO также прописана в инструкции завода производителя, для каждой серии частотных преобразователей настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования.

Ремонт частотных преобразователей SANTERNO в сервисном центре

Ремонт частотных преобразователей SANTERNOКомпания «Кернел» производит ремонт частотных преобразователей SANTERNO в Волжском с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте преобразователей частоты такого известного производителя как SANTERNO. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие полной отдачи, профессионализма и максимально укомплектованной материальной базе.

Специалисты нашего сервисного центра огромное внимание уделяют качеству исполнения ремонта, программирования и настройке промышленных преобразователей частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт частотного преобразователя SANTERNO и на замененные в процессе ремонта запасные части шесть месяцев.

Ремонт частотных преобразователей SANTERNO в Волжском производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного диагностического оборудования, квалифицированным персоналом с инженерным образованием.

В случае выхода из строя преобразователя частоты на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя SANTERNO.

Инженеры сервисного центра выполняют качественный ремонт частотных преобразователей SANTERNO в Волжском всех серий, когда-либо выпускаемых компанией.

SINUS K

SINUS K 0007 2T BA2K2; SINUS K 0010 2T BA2K2; SINUS K 0016 2T BA2K2; SINUS K 0020 2T BA2K2; SINUS K 0025 2T BA2K2; SINUS K 0030 2T BA2K2; SINUS K 0035 2T BA2K2; SINUS K 0023 2T BA2K2; SINUS K 0033 2T BA2K2; SINUS K 0037 2T BA2K2; SINUS K 0038 2T BA2K2; SINUS K 0040 2T BA2K2; SINUS K 0049 2T BA2K2; SINUS K 0060 2T BA2K2; SINUS K 0067 2T BA2K2; SINUS K 0074 2T BA2K2; SINUS K 0086 2T BA2K2; SINUS K 0005 4T BA2K2; SINUS K 0009 4T BA2K2; SINUS K 0014 4T BA2K2; SINUS K 0017 4T BA2K2; SINUS K 0025 4T BA2K2; SINUS K 0035 4T BA2K2; SINUS K 0020 4T BA2K2; SINUS K 0030 4T BA2K2; SINUS K 0034 4T BA2K2; SINUS K 0036 4T BA2K2; SINUS K 0038 4T BA2K2; SINUS K 0040 4T BA2K2; SINUS K 0049 4T BA2K2; SINUS K 0060 4T BA2K2; SINUS K 0060 4T BA2K2; SINUS K 0067 4T BA2K2; SINUS K 0074 4T BA2K2; SINUS K 0086 4T BA2K2

SINUS M

SINUS M 0001 2S/T BA2K2; SINUS M 0001 2T BA2K2; SINUS M 0002 2S/T BA2K2; SINUS M 0002 2T BA2K2; SINUS M 0003 2S/T BA2K2; SINUS M 0001 2T BA2K2; SINUS M 0005 2S/T BA2K2; SINUS M 0005 2T BA2K2; SINUS M 0007 2S/T BA2K2; SINUS M 0001 2T BA2K2; SINUS M 0011 2S/T BA2K2; SINUS M 0011 2T BA2K2; SINUS M 0014 2S/T BA2K2; SINUS M 0014 2T BA2K2; SINUS M 0017 2S/T BA2K2; SINUS M 0017 2T BA2K2; SINUS M 0020 2S/T BA2K2; SINUS M 0020 2T BA2K2; SINUS M 0025 2S/T BA2K2; SINUS M 0025 2T BA2K2; SINUS M 0030 2S/T BA2K2; SINUS M 0030 2T BA2K2;

SINUS N

SINUS N 0001 2S XBK2, SINUS N 0002 2S XBK2; SINUS N 0003 2S XBK2, SINUS N 0005 2S XBK2
SINUS PENTA

SINUS PENTA 0007 2T BA2X2; SINUS PENTA 0008 2T BA2X2; SINUS PENTA 0010 2T BA2X2; SINUS PENTA 0013 2T BA2X2; SINUS PENTA 0015 2T BA2X2; SINUS PENTA 0016 2T BA2X2; SINUS PENTA 0020 2T BA2X2; SINUS PENTA 0023 2T BA2X2; SINUS PENTA 0033 2T BA2X2; SINUS PENTA 0037 2T BA2X2; SINUS PENTA 0005 4T BA2X2; SINUS PENTA 0006 4T BA2X2; SINUS PENTA 0009 4T BA2X2; SINUS PENTA 0011 4T BA2X2; SINUS PENTA 0014 4T BA2X2; SINUS PENTA 0016 4T BA2X2; SINUS PENTA 0017 4T BA2X2; SINUS PENTA 0020 4T BA2X2; SINUS PENTA 0025 4T BA2X2; SINUS PENTA 0030 4T BA2X2; SINUS PENTA 0034 4T BA2X2; SINUS PENTA 0036 4T BA2X2

В данной таблице присутствуют далеко не все частотные преобразователи SANTERNO ремонт которых предлагает наш сервисный центр.

Ошибки частотного преобразователя SANTERNO

Ремонт частотных преобразователей SANTERNOВ процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя SANTERNO, а точнее SANTERNO серии SINUS N. Частотники в наше время, нашли широкое применение абсолютно во всех сферах промышленности, управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, SANTERNO.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя SANTERNO SINUS N и их расшифровка.

Обязательно должны соблюдаться все рекомендации, изложенные в инструкции по монтажу и эксплуатации насосов, в особенности требования по технике безопасности!

Коды ошибок частотного преобразователя SANTERNO SINUS N

Важно!!!

При появлении неисправности до ее сброса необходимо выяснить ее причину. Неоправданная эксплуатация частотного преобразователя в условиях срабатывания защит приводит к снижению общего срока службы оборудования и его повреждению.

Перед началом работ по обслуживанию преобразователя убедитесь в том, что питание отключено и конденсаторы цепи постоянного тока разряжены. Конденсаторы могут сохранять опасное напряжение даже после отключения напряжения питания.

Обязательно проверьте тестером напряжение между клеммами P или P1 и N.

Некоторые преобразователи имеют компоненты, чувствительные к статическому электричеству. Примите меры по защите от статических разрядов, прежде чем прикасаться к таким компонентам для проверки или установки.

Ошибки частотного преобразователя SANTERNO

Код ошибки

Ошибка

Описание

0CT

Перегрузка по току.

Преобразователь отключает выходное напряжение, если выходной ток превышает 200 % от номинального тока преобразователя.

GFT

Ток утечки на землю.

Преобразователь отключает выходное напряжение, если неисправно заземление и ток утечки на землю превышает допустимое значение (внутренний параметр преобразователя).

10L

Перегрузка преобразователя.

Преобразователь отключает выходное напряжение, если выходной ток преобразователя превышает номинальное значение (150% в течение 1 минуты).

0LT

Перегрузка.

Преобразователь отключает выходное напряжение, если выходной ток преобразователя превышает 150% от номинального тока двигателя в течение определенного времени (1 мин).

0HT

Перегрев радиаторов.

Преобразователь отключает выходное напряжение, если радиаторы перегреваются из-за неисправного вентилятора или ухудшения условий охлаждения.

C0L

Перегрузка конденсаторов цепи постоянного тока.

Преобразователь отключает выходное напряжение, если необходимо произвести замену старых конденсаторов цепи постоянного тока на новые.

P0T

Потеря фазы на выходе.

Преобразователь отключает выходное напряжение, если произошел, обрыв одной или нескольких фаз на выходе (U, V, W). Обрыв фазы определяется по значению выходного тока.

0VT

Перенапряжение.

Преобразователь отключает выходное напряжение, если напряжение цепи постоянного тока превысило 400 В при замедлении двигателя. Этот сигнал может появиться и при бросках напряжения в питающей сети.

LVT

Пониженное напряжение.

Преобразователь отключает выходное напряжение, если напряжение цепи постоянного тока упало ниже 200 В из-за перегрузки или перегрева двигателя. Этот сигнал может появиться и при падении напряжения в питающей сети.

ETH

Электронная тепловая защита.

Внутренняя электронная тепловая защита определяет перегрев двигателя. При перегрузке двигателя преобразователь отключает выходное напряжение. Данная защита не работает при использовании двигателей с числом полюсов больше 4 и при параллельном включении двигателей.

EEP

Ошибка записи параметров.

Это сообщение появляется при невозможности записать параметры пользователя в память.

HWE

Аппаратная неисправность.

Это сообщение появляется при появлении сбоев в системе управления преобразователя.

ERR

Ошибка связи.

Это сообщение появляется, если нет связи между преобразователем и пультом управления.

FAN

Неисправность вентилятора.

Это сообщение появляется при неисправности охлаждающего вентилятора.

EST

Немедленное отключение.

Используется для аварийного останова преобразователя. При подаче сигнала на клемму EST преобразователь отключает выходное напряжение.

* Внимание:

Преобразователь вернется к нормальной работе при отключении клеммы BX и наличии сигналов на клеммах FX или RX.

ETA

Сигнал внешней ошибки на входе А.

Если многофункциональный вход настроен на ввод сигнала внешней ошибки через нормально открытый контакт (I20-I24 = 18), то при его замыкании преобразователь отключает выходное напряжение.

ETB

Сигнал внешней ошибки на входе В.

Если многофункциональный вход настроен на ввод сигнала внешней ошибки через нормально закрытый контакт (I20-I24 = 19), то при его размыкании преобразователь отключает выходное напряжение.

_ _ L

Работа при потере сигнала задания частоты.

Если преобразователь настроен на работу с сигналом задания, поступающим через аналоговый вход (0-10 В или 0-20 мA) или через интерфейс RS485, то при отсутствии сигнала задания преобразователь переходит к работе в соответствии со значением параметра I62.

Расшифровка кода ошибки, причина и ее устранение

Код ошибки / расшифровка

Причина

Устранение

0CT

Перегрузка по току.

* Внимание:

При появлении перегрузки по току работа может быть возобновлена только после выявления причины перегрузки, в противном случае возможно повреждение модулей IGBT внутри преобразователя.

Мало время разгона / замедления для данной нагрузки.

Нагрузка превышает мощность преобразователя.

При пуске преобразователя двигатель вращается.

Короткое замыкание на выходе или неисправность заземления.

Механический тормоз двигателя включается слишком рано.

Увеличьте время разгона / замедления.

Замените преобразователь на более мощный.

Подавайте команду пуск при остановленном двигателе или используйте параметр H22 (Определение скорости) в группе FU2.

Проверьте выходные цепи.

Проверьте механический тормоз.

GFT

Ток утечки на землю.

Неисправность заземления на выходе преобразователя.

Изоляция двигателя нарушена из-за перегрева.

Проверьте выходные цепи.

Замените двигатель.

10L

Перегрузка преобразователя.

Нагрузка превышает мощность преобразователя или двигателя.

Мощность преобразователя выбрана неверно.

Велик бросок момента.

Замените преобразователь или двигатель на более мощный или уменьшите нагрузку.

Установите преобразователь нужной мощности.

Уменьшите бросок момента.

0HT

Перегрев радиаторов.

Неисправность в системе охлаждения.

Вентилятор выработал свой ресурс.

Высока окружающая температура.

Проверьте состояние радиаторов.

Замените вентилятор на новый.

Не допускайте увеличения окружающей температуры выше 40°C.

P0T

Потеря фазы на выходе.

Неисправность контактора на выходе преобразователя.

Неправильное подключение выходных цепей.

Обеспечьте корректную работу контактора.

Проверьте подключение.

FAN

Неисправность вентилятора.

Посторонние предметы в вентиляционном канале.

Преобразователь работает с неисправным вентилятором.

Проверьте вентиляционный канал и очистите его.

Замените вентилятор.

0VT

Перенапряжение.

Время замедления слишком мало для данной нагрузки.

На выходе преобразователя – активная нагрузка.

Велико напряжение сети.

Увеличьте время замедления.

Используйте блок динамического торможения.

Проверьте напряжение сети.

LVT

Пониженное напряжение.

Мало напряжение сети.

К сети подключена нагрузка, мощность которой превышает мощность сети (сварочный аппарат, двигатель с большим пусковым током и т.п.).

Неисправен магнитный контактор на входе преобразователя.

Проверьте напряжение сети.

Проверьте питающую сеть и соответствие мощностей сети и нагрузки.

Замените магнитный контактор.

ETH

Электронная тепловая защита.

Перегрев двигателя.

Нагрузка больше мощности преобразователя.

Мал установленный уровень ETH.

Мощность преобразователя выбрана неверно.

Двигатель долго работает на низкой скорости.

Уменьшите нагрузку или время работы двигателя.

Замените преобразователь на более мощный.

Установите ETH в соответствии с характеристиками нагрузки.

Установите преобразователь нужной мощности.

Установите вентилятор охлаждения двигателя с независимым питанием.

ETA

Сигнал внешней ошибки на входе А.

Поступил сигнал ошибки на вход с назначением 18 (Внешняя ошибка: Контакт A) или 19 (Внешняя ошибка: Контакт B) в параметрах I20-I24 группы I/O.

Устраните причину появления сигнала внешней ошибки.

ETB

Сигнал внешней ошибки на входе В.

_ _ L

Работа при потере сигнала задания частоты.

Нет сигнала задания на входах V1 и I.

Проверьте подключение входов V1 и I и наличие задания частоты на них.

EEP

Ошибка записи параметров.

Обратитесь в сервисный центр.

HWE

Аппаратная неисправность.

ERR

Ошибка связи.

Преобразователь частоты разработан таким образом, что он пытается избежать аварийных отключений путем ограничения момента, перенапряжения и т.п.

Появление сбоев при вводе в эксплуатацию или вскоре после него обычно свидетельствует о неверной настройке или неправильном подключении.

Возникновение неисправностей или проблем после длительного режима бесперебойной работы обычно происходит по причине изменений в системе или ее окружении (например, в результате износа).

Дополнительную информацию по частотным преобразователям SANTERNO можно посмотреть и скачать в файлах ниже.

Настройка частотного преобразователя SANTERNO, программирование

Ремонт частотных преобразователей SANTERNOНастройка частотных преобразователей SANTERNO (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке частотных преобразователей SANTERNO.

  • Выбор режима управления приводом SANTERNO (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  • В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  • Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.Ремонт частотных преобразователей SANTERNO
  • Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  • И в завершении, в программу управления частотным преобразователем SANTERNO вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

В некоторых частотниках существует пункт наличия/отсутствия фильтра в цепи питания двигателя. Этот пункт отвечает за подключение различных видов нагрузок, в том случае, когда возможно выбрать нормальное или инверсное изменение частоты при повышении уровня сигнала обратной связи.

Все настройки частотных преобразователей SANTERNO приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Частотный преобразователь SANTERNO, скачать инструкции по эксплуатации

Ниже вы можете скачать руководства по эксплуатации частотных преобразователей SANTERNO для всех серий, когда-либо выпущенных данным производителем.

Частотный преобразователь SANTERNO SINUS K lift инструкция, руководство пользователя.

 podkategorij Скачать PDF

Частотный преобразователь SANTERNO SINUS M инструкция, руководство пользователя.

 podkategorij Скачать PDF

Частотный преобразователь SANTERNO SINUS N инструкция, руководство пользователя.

 podkategorij Скачать PDF

Частотный преобразователь SANTERNO SINUS PENTA инструкция, руководство пользователя.

 podkategorij Скачать PDF

Блок-схемы частотного преобразователя SANTERNO

Блок-схема управления. Задание частоты и режима работы частотного преобразователя SANTERNO SINUS N

Блок-схема управления. Задание разгона, замедления и управление V/F частотного преобразователя SANTERNO SINUS N

Блок-схема управления. Задание частоты и режима работы частотного преобразователя SANTERNO SINUS N

 Блок-схема управления. Задание разгона, замедления и управление V/F частотного преобразователя SANTERNO SINUS N

Блок-схема ПИД-регулятора частотного преобразователя SANTERNO SINUS N.

Блок-схема ПИД-регулятора частотного преобразователя SANTERNO SINUS N.

Другие схемы в том числе схемы подключений частотных преобразователей SANTERNO вы найдете в руководстве пользователя.

Оставьте заказ на ремонт частотного преобразователя SANTERNO, используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Оставить заявку на ремонт частотных преобразователей SANTERNO

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей SANTERNO в Волжском? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Похожие статьи

  • Другие услуги по ремонту промышленной эелектроники и оборудования

    • Ремонт частотных преобразователей в Волжском
    • Промышленный привод, ремонт в Волжском
    • Ремонт частотных преобразователей Веспер в Волжском
    • Ремонт частотного преобразователя Danfoss в Волжском
    • Ремонт частотного преобразователя Lenze в Волжском
    • Ремонт частотных преобразователей ABB в Волжском
    • Ремонт частотных преобразователей Siemens в Волжском
    • Ремонт частотного преобразователя INVT в Волжском
    • Ремонт частотного преобразователя Schneider Altivar в Волжском
    • Частотный преобразователь frenic, ремонт частотников FUJI в Волжском
    • Ремонт частотного преобразователя Delta в Волжском
    • Частотный преобразователь VACON, ремонт частотника в Волжском
    • Ремонт частотных преобразователей KEB в Волжском
    • Ремонт частотного преобразователя Omron в Волжском
    • Частотный преобразователь Mitsubishi Electric, ремонт привода в Волжском
    • Ремонт частотников Emerson — Control techniques, Unidrive — Commander в Волжском
    • Ремонт частотного преобразователя Yaskawa в Волжском
    • Allen Bradley преобразователи частоты, ремонт Allen Bradley в Волжском
    • Ремонт частотника Baumuller в Волжском
    • Преобразователи частоты Bosch Rexroth, ремонт Bosch Rexroth в Волжском
    • Ремонт Rexroth Indramat в Волжском
    • Fanuc, ремонт привода в Волжском
    • Ошибки и ремонт частотных преобразователей Emotron в Волжском
    • Ремонт частотного преобразователя KONE в Волжском, ошибки
    • Ошибки и ремонт частотного преобразователя STOBER POSIDRIVE в Волжском
    • Ошибки и ремонт частотного преобразователя ESQ в Волжском
    • Ошибки и ремонт частотного преобразователя INNOVERT в Волжском
    • Ошибки и ремонт частотных преобразователей BONFIGLIOLI в Волжском
    • Ошибки и ремонт частотных преобразователей WILO в Волжском
    • Ремонт частотных преобразователей SIRIO и NETTUNO в Волжском, ошибки
    • Ошибки и ремонт частотных преобразователей HYUNDAI в Волжском
    • Ошибки и ремонт частотных преобразователей IDS-DRIVE в Волжском
    • Ошибки и ремонт частотных преобразователей LG LS в Волжском
    • Ошибки и ремонт частотных преобразователей HYDROVAR в Волжском
    • Ошибки и ремонт частотных преобразователей SEW-EURODRIVE в Волжском
    • Ошибки и ремонт частотных преобразователей ОВЕН в Волжском
    • Ошибки и ремонт частотных преобразователей HITACHI в Волжском
    • Ошибки и ремонт частотных преобразователей TOSHIBA в Волжском
    • Ошибки и ремонт частотных преобразователей IEK в Волжском
    • Ошибки и ремонт частотных преобразователей PROSTAR в Волжском
    • Ошибки и ремонт частотных преобразователей GEFRAN в Волжском
    • Ошибки и ремонт частотного преобразователя OTIS в Волжском
    • Ошибки и ремонт частотного преобразователя SANTERNO в Волжском
    • Ремонт и программирование частотных преобразователей ARKEL A-DRIVE в Волжском
    • Ремонт и программирование частотных преобразователей SIEI ARTDrive в Волжском
    • Ошибки и ремонт частотных преобразователей Schindler Biodyn в Волжском
    • Ошибки и ремонт частотных преобразователей Sigma LG в Волжском
    • Ошибки и ремонт частотных преобразователей THYSSEN в Волжском
    • Ошибки и ремонт частотных преобразователей Macpuarsa в Волжском
    • Ошибки и ремонт частотных преобразователей Canny в Волжском
    • Ошибки и ремонт частотных преобразователей ERMAN в Волжском
    • Ошибки и ремонт частотных преобразователей EKF в Волжском
    • Ошибки и ремонт частотных преобразователей INOVANCE в Волжском
    • Ошибки и ремонт частотных преобразователей KUKA в Волжском
    • Ошибки и ремонт частотных преобразователей DEMAG в Волжском
    • Ошибки и ремонт частотных преобразователей CHIRON в Волжском
    • Ошибки и ремонт частотных преобразователей EuraDrives в Волжском
    • Ошибки и ремонт частотных преобразователей Parker в Волжском
    • Ошибки и ремонт частотных преобразователей NIDEC в Волжском
    • Ошибки и ремонт частотных преобразователей NORD в Волжском
    • Ошибки и ремонт частотных преобразователей Panasonic в Волжском
    • Ошибки и ремонт частотных преобразователей Eurotherm в Волжском
    • Все услуги по ремонту промышленной электроники и оборудования
Источник

Современные частотные преобразователи совмещают функции управления и защиты электродвигателя. При ненормальных режимах работы, авариях, преобразователь:

  • Экстренно отключает электродвигатель (торможение осуществляется выбегом).
  • Плавно тормозит привод.
  • Запрещает запуск двигателя.

При этом сообщение с кодом неисправности выводится на дисплей устройства и фиксируется в запоминающем устройстве. При наличии комплексной системы автоматизации и телемеханики, аварийный сигнал подается на удаленный пункт управления и центральный процессор.

Причинами остановки электродвигателя могут быть:

  • Поломки преобразователя частоты.
  • Неисправности электропривода или оборудования.
  • Аварии в сети.

Большинство частотных преобразователей имеют функцию самодиагностики, которая позволяет определить причину аварийной остановки. Ошибки разделяются на внутренние и внешние. Последние связаны с неисправностями двигателя, авариями сети. Внутренние ошибки говорят о неисправностях преобразователя или неправильных настройках.

Ошибки частотных преобразователей

 Блок-схема управления. Задание разгона, замедления и управление V/F частотного преобразователя SANTERNO SINUS N

Блок-схема ПИД-регулятора частотного преобразователя SANTERNO SINUS N.

Блок-схема ПИД-регулятора частотного преобразователя SANTERNO SINUS N.

Другие схемы в том числе схемы подключений частотных преобразователей SANTERNO вы найдете в руководстве пользователя.

Оставьте заказ на ремонт частотного преобразователя SANTERNO, используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Оставить заявку на ремонт частотных преобразователей SANTERNO

У вас вышел из строя частотник? Вам необходим срочный ремонт частотных преобразователей SANTERNO в Волжском? Оставьте заявку на ремонт нажав на одноименную кнопку в верхней правой части экрана либо свяжитесь с нашими менеджерами. Связаться с ними можно несколькими способами:

Наши контакты

  • Заказав обратный звонок (кнопка в правом нижнем углу сайта)
  • Посредством чата (кнопка расположена с левой стороны сайта)
  • Позвонив по номеру телефона:
    • +7(8482) 79-78-54;
    • +7(8482) 55-96-39;
    • +7(917) 121-53-01
  • Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Похожие статьи

  • Другие услуги по ремонту промышленной эелектроники и оборудования

    • Ремонт частотных преобразователей в Волжском
    • Промышленный привод, ремонт в Волжском
    • Ремонт частотных преобразователей Веспер в Волжском
    • Ремонт частотного преобразователя Danfoss в Волжском
    • Ремонт частотного преобразователя Lenze в Волжском
    • Ремонт частотных преобразователей ABB в Волжском
    • Ремонт частотных преобразователей Siemens в Волжском
    • Ремонт частотного преобразователя INVT в Волжском
    • Ремонт частотного преобразователя Schneider Altivar в Волжском
    • Частотный преобразователь frenic, ремонт частотников FUJI в Волжском
    • Ремонт частотного преобразователя Delta в Волжском
    • Частотный преобразователь VACON, ремонт частотника в Волжском
    • Ремонт частотных преобразователей KEB в Волжском
    • Ремонт частотного преобразователя Omron в Волжском
    • Частотный преобразователь Mitsubishi Electric, ремонт привода в Волжском
    • Ремонт частотников Emerson — Control techniques, Unidrive — Commander в Волжском
    • Ремонт частотного преобразователя Yaskawa в Волжском
    • Allen Bradley преобразователи частоты, ремонт Allen Bradley в Волжском
    • Ремонт частотника Baumuller в Волжском
    • Преобразователи частоты Bosch Rexroth, ремонт Bosch Rexroth в Волжском
    • Ремонт Rexroth Indramat в Волжском
    • Fanuc, ремонт привода в Волжском
    • Ошибки и ремонт частотных преобразователей Emotron в Волжском
    • Ремонт частотного преобразователя KONE в Волжском, ошибки
    • Ошибки и ремонт частотного преобразователя STOBER POSIDRIVE в Волжском
    • Ошибки и ремонт частотного преобразователя ESQ в Волжском
    • Ошибки и ремонт частотного преобразователя INNOVERT в Волжском
    • Ошибки и ремонт частотных преобразователей BONFIGLIOLI в Волжском
    • Ошибки и ремонт частотных преобразователей WILO в Волжском
    • Ремонт частотных преобразователей SIRIO и NETTUNO в Волжском, ошибки
    • Ошибки и ремонт частотных преобразователей HYUNDAI в Волжском
    • Ошибки и ремонт частотных преобразователей IDS-DRIVE в Волжском
    • Ошибки и ремонт частотных преобразователей LG LS в Волжском
    • Ошибки и ремонт частотных преобразователей HYDROVAR в Волжском
    • Ошибки и ремонт частотных преобразователей SEW-EURODRIVE в Волжском
    • Ошибки и ремонт частотных преобразователей ОВЕН в Волжском
    • Ошибки и ремонт частотных преобразователей HITACHI в Волжском
    • Ошибки и ремонт частотных преобразователей TOSHIBA в Волжском
    • Ошибки и ремонт частотных преобразователей IEK в Волжском
    • Ошибки и ремонт частотных преобразователей PROSTAR в Волжском
    • Ошибки и ремонт частотных преобразователей GEFRAN в Волжском
    • Ошибки и ремонт частотного преобразователя OTIS в Волжском
    • Ошибки и ремонт частотного преобразователя SANTERNO в Волжском
    • Ремонт и программирование частотных преобразователей ARKEL A-DRIVE в Волжском
    • Ремонт и программирование частотных преобразователей SIEI ARTDrive в Волжском
    • Ошибки и ремонт частотных преобразователей Schindler Biodyn в Волжском
    • Ошибки и ремонт частотных преобразователей Sigma LG в Волжском
    • Ошибки и ремонт частотных преобразователей THYSSEN в Волжском
    • Ошибки и ремонт частотных преобразователей Macpuarsa в Волжском
    • Ошибки и ремонт частотных преобразователей Canny в Волжском
    • Ошибки и ремонт частотных преобразователей ERMAN в Волжском
    • Ошибки и ремонт частотных преобразователей EKF в Волжском
    • Ошибки и ремонт частотных преобразователей INOVANCE в Волжском
    • Ошибки и ремонт частотных преобразователей KUKA в Волжском
    • Ошибки и ремонт частотных преобразователей DEMAG в Волжском
    • Ошибки и ремонт частотных преобразователей CHIRON в Волжском
    • Ошибки и ремонт частотных преобразователей EuraDrives в Волжском
    • Ошибки и ремонт частотных преобразователей Parker в Волжском
    • Ошибки и ремонт частотных преобразователей NIDEC в Волжском
    • Ошибки и ремонт частотных преобразователей NORD в Волжском
    • Ошибки и ремонт частотных преобразователей Panasonic в Волжском
    • Ошибки и ремонт частотных преобразователей Eurotherm в Волжском
    • Все услуги по ремонту промышленной электроники и оборудования
Источник

Современные частотные преобразователи совмещают функции управления и защиты электродвигателя. При ненормальных режимах работы, авариях, преобразователь:

  • Экстренно отключает электродвигатель (торможение осуществляется выбегом).
  • Плавно тормозит привод.
  • Запрещает запуск двигателя.

При этом сообщение с кодом неисправности выводится на дисплей устройства и фиксируется в запоминающем устройстве. При наличии комплексной системы автоматизации и телемеханики, аварийный сигнал подается на удаленный пункт управления и центральный процессор.

Причинами остановки электродвигателя могут быть:

  • Поломки преобразователя частоты.
  • Неисправности электропривода или оборудования.
  • Аварии в сети.

Большинство частотных преобразователей имеют функцию самодиагностики, которая позволяет определить причину аварийной остановки. Ошибки разделяются на внутренние и внешние. Последние связаны с неисправностями двигателя, авариями сети. Внутренние ошибки говорят о неисправностях преобразователя или неправильных настройках.

Ошибки частотных преобразователей

Типовые неисправности

Перегрев

При повышении температуры частотного преобразователя выше допустимого значения, на дисплей устройства выводится сообщение OH (Over Heat) или цифровой код ошибки. Перегрев может быть связан с ошибками монтажа, неисправностями встроенного или внешнего вентилятора, неправильным выбором мощности.

При появлении такого сообщения необходимо выяснить причины, даже если перегрев не привел к остановке привода. Конденсатор в звене постоянного тока, силовые транзисторы чувствительны к повышению температуры. Перегрев приводит к пробою элементов преобразователя.

Прежде необходимо проверить правильность выбора по мощности. Если ток нагрузки превышает допустимые значение выходного тока преобразователя, частотник необходимо заменить на более мощный.

Также нужно проверить состояние внутренних вентиляторов охлаждения. При необходимости сделать их чистку или замену. При размещении преобразователя в шкафу управления, нужно обеспечить достаточное охлаждение преобразователя. Проблема решается установкой дополнительного вентилятора или переносом частотного преобразователя в место с достаточной циркуляцией воздуха.

Низкое напряжение

При снижении напряжения на входе преобразователя или в звене постоянного тока, на дисплее появляется сообщение LV (Low Voltage). Причинами могут быть:

  • Пуск мощного оборудования, подключенного к одной линии с частотно-регулируемым приводом.
  • Обрыв фазы на входе.
  • Неправильное подключение.
  • Поломки устройств, включенных в цепь перед частотным преобразователем.

При провале напряжения, вызванного включением мощного электрооборудования, требуется подключить привод, регулируемый преобразователем, к другой линии. Также нужно проверить правильность подключения, напряжение на всех фазах, при необходимости устранить обрыв. При ослаблении контактов силовой цепи, необходимо зачистить контактные группы и подтянуть винтовые клеммы. Для выявления неисправностей дополнительных устройств необходимо измерить напряжение до и после них. При наличии отклонений отремонтировать или заменить оборудование.

Превышение напряжения

Рост напряжения в звене постоянного тока обычно возникает при резком торможении электродвигателя. При этом на дисплей выводится цифровой код ошибки или сообщение OV (Over Voltage). Проблема решается увеличением времени торможения или подключением тормозного резистора. Такая ошибка может быть вызвана неисправностью узла измерения напряжения. В этом случае требуется диагностика и ремонт преобразователя.

Перегрузка

При превышении тока на выходе преобразователя, на дисплее высвечивается сообщение OC (Over Current) или OL (Over Load). Это может быть вызвано:

  • Замыканием в обмотках двигателя или в выходной цепи.
  • Превышением допустимой нагрузки на валу.
  • Перегрузкой при торможении или разгоне.

При этом необходима диагностика электродвигателя, изменение режима работы оборудования.

Важно!Коды ошибок дают приблизительную оценку неисправностей. При авариной остановке или запрете пуска требуется детальная диагностика.

Ошибки частотных преобразователей 2

Прежде всего необходимо проверить условия эксплуатации, исправность двигателя, датчиков и другого внешнего оборудования, проанализировать режимы работы электропривода.

Большинство проблем с частотно-регулируемым приводом можно решить устранением поломок внешних устройств, изменением настроек или обеспечением требуемых условий функционирования устройств.

При появлении сообщений о внутренних неисправностях нужен демонтаж, тестирование и ремонт преобразователя частоты.

Диагностика преобразователя частоты

Для диагностики и ремонта преобразователей частоты необходимо специальное оборудование:

  • Электродвигатель с требуемыми параметрами. Для тестирования преобразователя в фактических условиях эксплуатации необходим двигатель с нужными характеристиками.
  • Преобразователь напряжения 220, 380, 660 В, 50-60 Гц. Устройство нужно для электропитания преобразователя.
  • Многофункциональный электроизмерительный прибор. Устройство необходимо для определения параметров полупроводниковых элементов, прозвонки внутренних цепей преобразователя.
  • Источник дискретных и аналоговых сигналов. Оборудование нужно для тестирования блока управления и контроллера. Устройство имитирует сигналы с датчиков технологических параметров. В ходе диагностики таким оборудованием проверяют реакцию привода на управляющие сигналы.
  • Осциллограф. Прибор служит для тестирования параметров ШИМ-модулятора.

Диагностику выполняют в следующем порядке. В начале анализируют сообщения об ошибках в журнале событий. Это дает представление о возможных неисправностях.

Далее проверяют контактные соединения. Неплотный контакт проводников, неправильное подключение – наиболее вероятные причины запрета пуска или появления ошибок.

Затем тестируют программное обеспечение и корректность настроек. Производители поставляют пакет диагностических программ, позволяющих выявить ошибки ПО. Для этого их устанавливают на ПК, подключают к компьютеру преобразователь частоты.

При корректно работающих программах, отсутствии ошибок при подключении, преобразователь разбирают, прозванивают цепи, выполняют диагностику элементной базы силового и управляющего блока. Все выявленные неисправности устраняют. При необходимости чистят или заменяют внутренние вентиляторы охлаждения. Далее собирают устройство, тестируют его на холостом ходу без нагрузки. Затем подключают преобразователь к двигателю и генератору аналоговых и дискретных сигналов, проверяют ПЧ во всех режимах работы.

Для проведения диагностики и ремонта ПЧ требуется соответствующая квалификация, специализированное оборудование и программное обеспечение.

Если проблема не вызвана неправильным подключением, неполадками внешних устройств и двигателя, ошибками при монтаже, следует обратиться в сервисный центр производителя.

Источник

Примеры ошибок, которые могут появиться на частотном преобразователе Danfoss VLT Micro Drive FC 51:

Код ошибки Описание Предупреждение Аварийный сигнал Блокировка отключения Ошибка Причина отказа
2 Ошибка «нулевого» аналогового сигнала X X Сигнал на клемме 53 или 60 ниже 50 % от значения, установленного в пар. 6-10, 6-12 и 6-22.
4 Потеря фазы питания смотри (1) X X X Потеря фазы на стороне питания или слишком большая асимметрия напряжения питания.Проверьте напряжение питания.
7 Повышенное напряжение пост. тока смотри (1) X X Напряжение промежуточной цепи превышает предельно допустимое значение.
8 Пониженное напряжение пост. тока смотри (1) X X Напряжение промежуточной цепи падает ниже порога предупреждения о низком напряжении.
9 Перегрузка инвертора X X Слишком длительная нагрузка, превышающая полную (100 %).
10 ЭТР: перегрев двигателя X X Перегрев двигателя из-за нагрузки, превышающей полную (100 %) нагрузку, в течение слишком длительного времени.
11 Перегрев термистора двигателя X X Обрыв в термисторе или в цепи его подключения.
12 Предел момента X X Превышен предельный крутящий момент, установленный в пар. 4-16 или 4-17.
13 Превышение тока X X X Превышен предел пикового тока инвертора.
14 Пробой на землю X X Замыкание выходных фаз на землю.
16 Короткое замыкание X X Короткое замыкание в двигателе или на его клеммах.
17 Тайм-аут командного слова X X Нет связи с преобразователем частоты.
25 Короткое замыкание тормозного резистора X X Короткое замыкание тормозного резистора, в связи с чем функция торможения отключается.
27 Короткое замыкание тормозного прерывателя X X Короткое замыкание тормозного транзистора, в связи с чем функция торможения отключается.
28 Проверка тормоза X Тормозной резистор не подключен / не работает
29 Перегрев силовой платы X X X Радиатором достигнута температура отключения.
30 Обрыв фазы U двигателя X X Отсутствует фаза U двигателя. Проверьте фазу.
31 Обрыв фазы V двигателя X X Отсутствует фаза V двигателя. Проверьте фазу.
32 Обрыв фазы W двигателя X X Отсутствует фаза W двигателя. Проверьте фазу.
38 Внутренний отказ X X Обратитесь к поставщику оборудования Danfoss.
44 Сбой управляющего напряжения X X X Возможно, перегружен источник питания 24 В=.
47 ААД: проверить Unom и Inom X Неправильно установлены значения напряжения, тока и мощности двигателя.
51 ААД: проверить Unom и Inom X Слишком мал ток двигателя. Проверьте настройки.
52 ААД: мал Inom X Слишком мал ток двигателя. Проверьте настройки.
53 ААД: слишком мощный двигатель X Слишком мал ток двигателя. Проверьте настройки.
54 ААД: слишком маломощный двигатель X Слишком мал ток двигателя. Проверьте настройки.
55 ААД: параметр вне диапазона X Слишком мал ток двигателя. Проверьте настройки.
63 Мала эффективность механического тормоза X Фактический ток двигателя не превышает значения тока “отпускания тормоза” в течение про-межутка времени “задержки пуска”.
80 Привод приведен к значениям по умолчанию X
84 Утрачено соединение между приводом и LCP X
85 Кнопка не действует X
86 Копирование не выполнено X
87 Данные LCP недопустимые X
88 Данные LCP несовместимы X
89 Параметр только для считывания X
90 Нет доступа к базе данных параметров X
91 1 В данном режиме значение параметра недействительно X
92 Значение параметра превышает миним./макс. пределы X
(1) Эти отказы могут вызываться искажениями сетевого питания. Установка сетевого фильтра Danfoss поможет устранить эту проблему.

Сброс ошибок частотника Danfoss VLT FC 51

Аварию можно сбросить одним из перечисленных способов:

  1. Нажимаем кнопку (Off/Reset). Произойдет сброс аварии, если причины аварии устранены. Далее преобразователь перейдет в режим готовности к запуску. Далее жмем (Auto/On) или (Hand/On) в зависимости от режима, который вам необходим.
  2. Сброс ошибки через дискретный вход. По умолчанию у преобразователя частоты сброс ошибки назначен клемму 27.
  3. Автосброс. Эту функцию можно настроить с помощью параметров преобразователя частоты.

Если сброс не происходит, то скорее всего причина аварии не устранена или преобразователь частоты находится в состоянии аварии с блокировкой. Тогда достаточно выключить питание, дождаться полного отключения частотного преобразователя. Включаем питание ЧП, нажимаем кнопку (Off/Reset) и далее жмем (Auto/On) или (Hand/On) в зависимости от режима, который вам необходим.

Если выше описанные действия не помогают, то скорее всего произошла поломка частотного преобразователя. Наш сервисный центр может провести диагностику неисправного преобразователя частоты и отремонтирует его.

К сожалению, выход из строя преобразователя частоты или устройства плавного пуска иногда предполагает весьма дорогостоящий ремонт (до 2/3, а иногда и более, стоимости устройства). В подобных случаях, либо в случаях неподлежащего восстановления оборудования(например, оборудование давно снятое с производства), наши специалисты готовы оказать помощь в подборе аналогов.

Эти и другие наши услуги:

Проектирование АСУТП

Диагностика и ремонт частотных преобразователей

Роботизация производства

Все услуги

Источник

Возможно, вам также будет интересно:

  • Ошибка fan на частотнике что это
  • Ошибка fan error на ноутбуке lenovo как исправить
  • Ошибка fallout new vegas does not appear
  • Ошибка fallout 4 mod manager
  • Ошибка fallout 3 порядковый номер 43 не найден

    • Понравилась статья? Поделить с друзьями:
    0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
