Ошибка датчика детонации тойота королла 120

Обновлено: 09.06.2023

Внимание! Перед тем как приступать к этой процедуре, дайте двигателю полностью остыть.

1. Датчик детонации определяет момент наступления жесткого сгорания – детонационных стуков. Это позволяет двигателю

работать при оптимальном угле опережения зажигания, что положительно сказывается на его эксплуатационных характеристиках. При вибрации (начале возникновения детонации) в двигателе датчик детонации вырабатывает выходной сигнал напряжения, который возрастает с возрастанием интенсивности детонационных стуков. Этот сигнал поступает в модуль ЕСМ, который задерживает момент зажигания вплоть до прекращения детонации. Датчик детонации установлен на задней стороне блока цилиндров двигателя, прямо под головкой блока (со стороны моторного щита).

2. Отсоедините провод от отрицательного вывода аккумулятора.

3. Слейте жидкость из системы охлаждения (см. главу 1 А).

4. Если вы работаете с полноприводной (4WD) моделью выпуска до 2000 года или моделью выпуска с 2001 года, снимите впускной коллектор (см. главу 2А или 2Б). Если вы работаете с моделью до 2000 года выпуска без полного привода (2WD), поднимите переднюю часть автомобиля домкратом и установите страховочные опоры.

5. Отсоедините разъем проводки и снимите датчик детонации (см. рис. 12.5,а,б).

Рис. 12.5,а. Местонахождение датчика детонации в моделях до 2000 года выпуска

Рис. 12.5,б. Местонахождение датчика детонации в моделях выпуска с 2001 года

6. Если вы собираетесь устанавливать старый датчик обратно, нанесите на его резьбовую часть герметик для резьбы. На резьбовой части нового датчика герметик уже нанесен, дополнительно герметик наносить не следует, так как это может нарушить работу датчика.

7. Вверните датчик детонации и надежно затяните его (приблизительно моментом 41. Нм). Не затягивайте датчик чрезмерно, во избежание его повреждения. Оставшаяся часть процедуры выполняется в обратном, по отношению к снятию, порядке. За

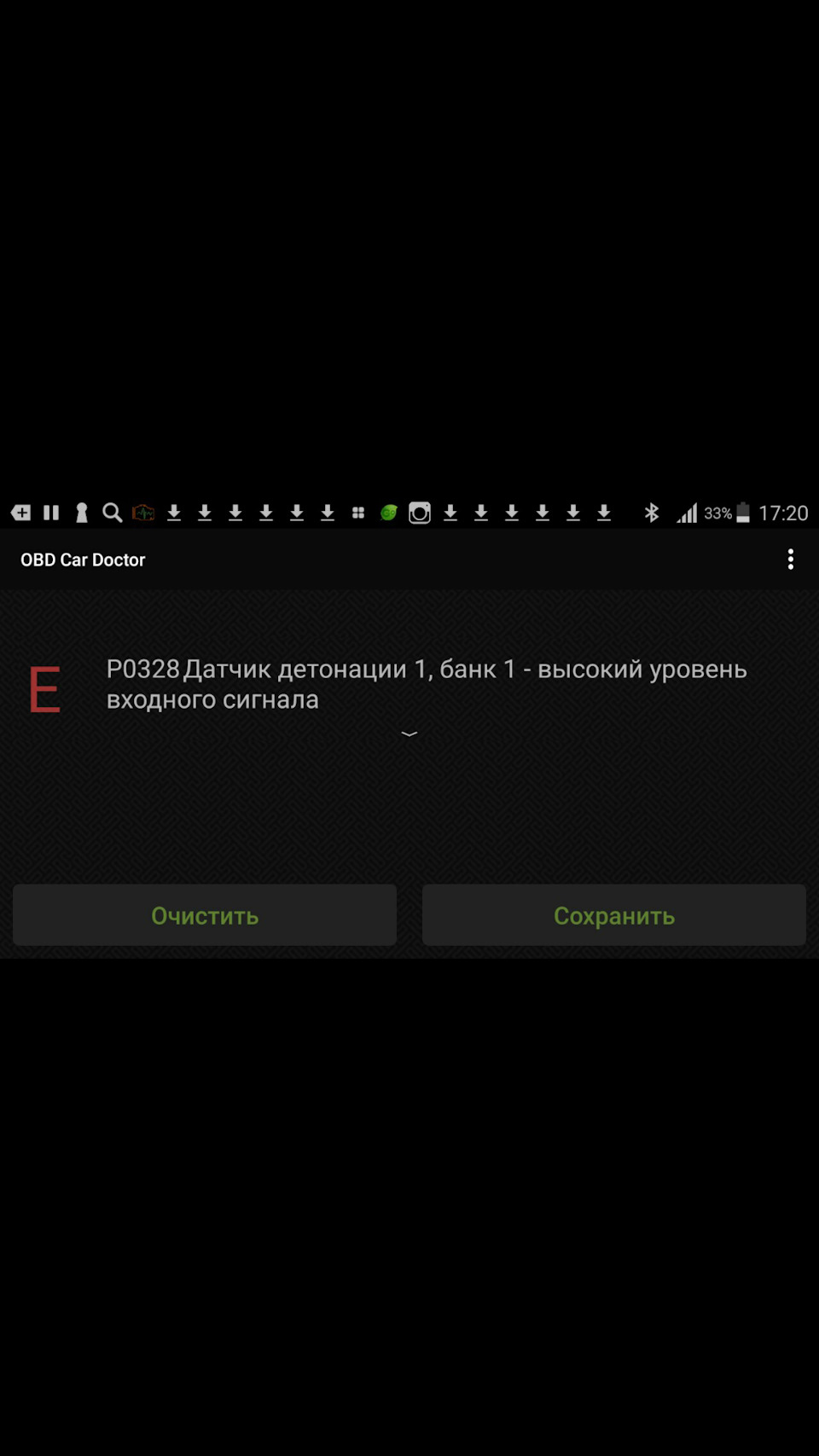

У коллеги на чёрной королле на пробеге 160000 выскочил джекичан. При подключении ELM-ки показалась ошибка Р0328.
Он вычитал, что это датчик детонации. Ну и сразу купил новый. По деньгам вышло 5000 оригинал. Сами мы менять его пробовали с низу. Открутили стартер, но датчик открутить так и не смогли. Единственное, что смогли, это сдернуть фишку с промежуточного разъёма и померять мультиметром в сторону датчика сопротивление — там был обрыв, в сторону блока напряжение, там нормально- около 5 вольт.
Специально спрашивал и тут ( на драйве) некоторые действительно подтвердили, что при снятии впускного коллектора, нужно и снимать топливную рампу. Так и сделали. Делов на всю сборку разборку около часа ( в двоем). Но после установки нового датчика после заводки сразу же загорелся чек и после диагностики вылезла та-же ошибка. Померяли мультиметром старый датчик. Оказался он нормальный. Сопротивление около 200 кОм. Поразмыслив поняли, что значит провод. Точно разобрали и увидели обрыв.
Вобщем работа довольно таки простая. Заменили только прокладку впускного коллектора. Но и то можно было не менять. Почистили и заодно дроссель.
Когда разбирали второй раз. Топливную рампу не снимали. И не снимали дроссельную заслонку.
Итог всего:
В конце концов когда уже все сделали, коллега сказал. Запчастей на 7000 с хреном тысяч купил ( прокладки и датчик) а ремонт оказался бесплатным.
За работу у него в сервисе запросили 1800 рублей. Пока шли запчасти ( прокладки) этот же сервис объявил 3200. Так как они позвонили официалам, а у них 6400. Так что полцены!

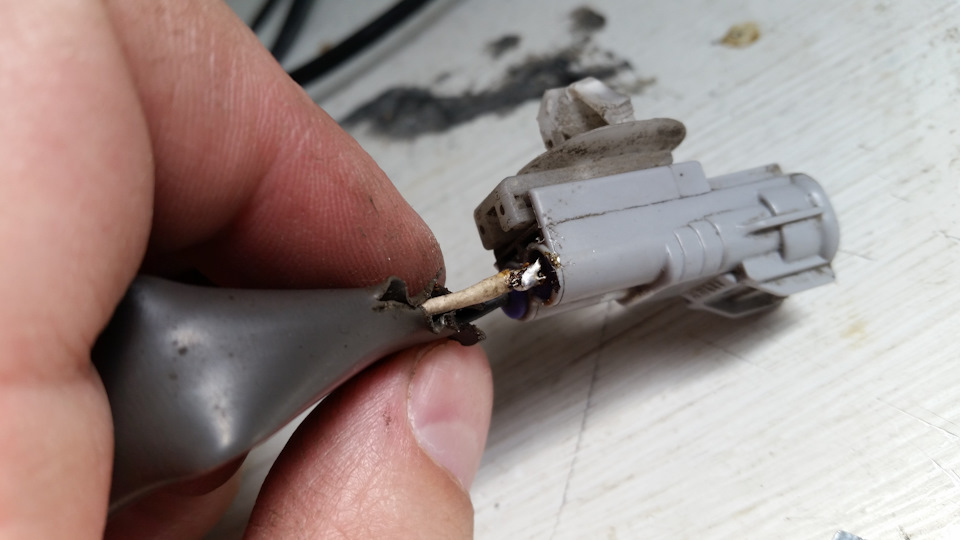

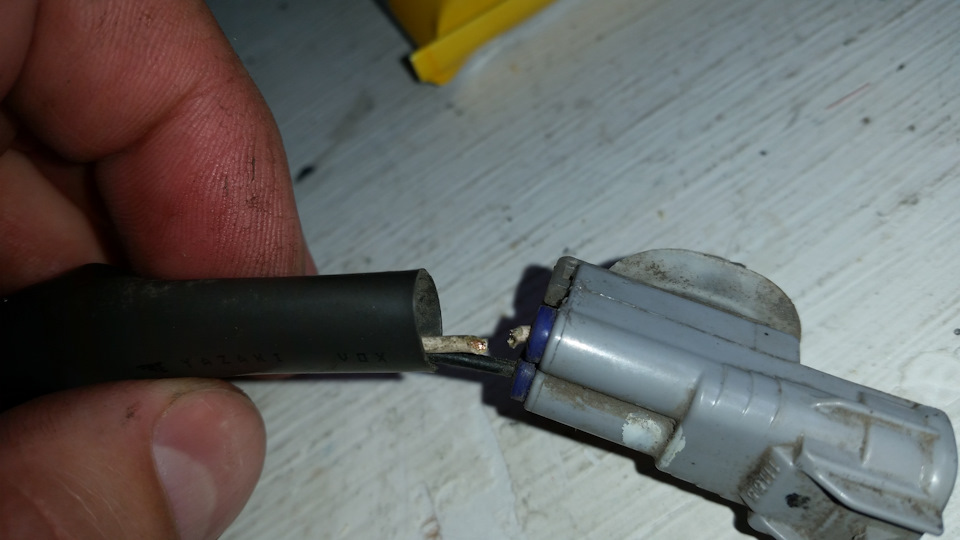

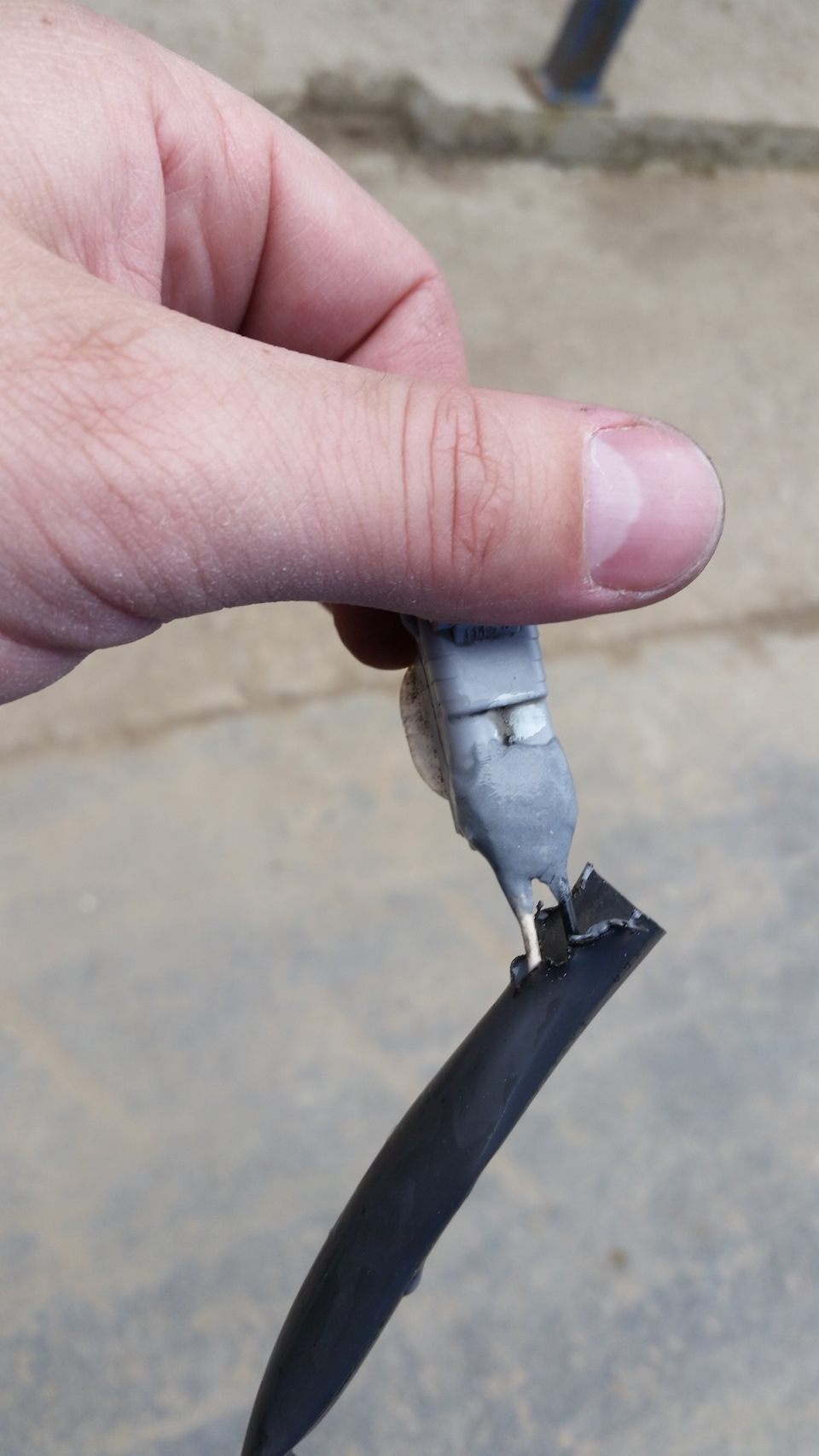

Ну и на проводе видны повреждения. Сами они не возьмутся. Лично моё мнение, что это повредили в сервисе когда он ремонтировал стартер.
Отсюда только один вывод:
Ремотируйте свои машины сами, а не в сервисе. Сервису нужны только ваши деньги, а не ваши машины!

Toyota Corolla 2008, двигатель бензиновый 1.6 л., 124 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 12

Здравствуйте такая же ситуация только на Королла е120 . Что хочу сказать датчик как думаете там же стоит или нет спасибо

Датчики различных систем автомобиля Toyota Corolla 150 входят в число основных устройств электрики авто. Они производят сбор информации, параметров и состояния систем для дальнейшей обработки и управления устройствами автомобиля. При отказе датчика блоки управления не будут получать достоверной информации. В лучшем случае они перейдут в аварийный режим работы, в худшем – конкретная система автомобиля перестанет функционировать. Поэтому важно своевременно обнаружить неисправность датчика, проверить его работоспособность, знать место его расположения в Тойота Королла 150, последовательность замены.

Датчики в Королла 150 имеются практически во всех системах управления автомобилем:

• системе управления двигателем;
• АБС;
• системе управления кузовом;
• блоке управления АКПП;
• топливной системе и др.

Датчики системы управления двигателем Королла 150

Датчик коленвала. Датчик коленвала является одним из основных датчиков, обслуживающих блок управления двигателем. Он синхронизирует работы системы зажигания, предназначен для формирования импульсов управления форсунок. В случае неисправности данного датчика блокируется работа двигателя, не подаются импульсы на систему зажигания, импульсы управления форсунок.

Типичным начальным проявлением неисправности датчика коленвала является надежный запуск двигателя на холодную. Затем по мере прогревания двигатель начинает работать со сбоями, потом глохнет и не заводится. После остывания вновь запускается, но далее ситуация повторяется.

Датчик расположен в передней части двигателя.

Для его демонтажа требуется ключ на 10, он крепится на одном болте.

Проверить датчик можно с помощью мультиметра. Для этого необходимо проконтролировать сопротивление между контактами оно должно быть приблизительно 1000 – 1500 Ом.

Оригинальный датчик коленвала (артикулы 9091905070, 6PU009167411, 0902216) стоит от 2500 рублей.

Аналог (артикулы 90919-05060, ADT37240, 17110, SS10939) стоит около 2000 рублей.

Датчик температуры охлаждающей жидкости. Предназначен для контроля температуры двигателя, предотвращения его от перегревания.

Проверить датчик можно путем контроля сопротивления между его выводами. При температуре около нуля градусов Цельсия оно составляет 5 – 10 килоОм. При повышении температуры до 80 градусов Цельсия сопротивление понижается до сотен Ом.

Цена датчика температуры охлаждающей жидкости (аналог артикулы KW414, 8942233030, 894220D010) от 500 рублей.

Датчик детонации. Расположен на блоке двигателя. Внешний вид датчика показан на рисунке:

Датчик участвует в корректировке угла зажигания при использовании некачественного бензина для устранения опасного явления детонации двигателя. Проверить датчик можно только с помощью специального оборудования – осциллографа.

В этом случае требуется установка оригинального разъема.

Датчик давления масла. Датчик ремонту и обслуживанию не подлежит. Подходят датчики от других моделей различных производителей (артикулы 8353028010, 8353060010, 8353060020, 37240PHM003 и другие).

Стоимость датчиков от 300 рублей.

Датчик уровня топлива. Расположен в баке (в бензиновых двигателях совмещен с системой топливного насоса).

Датчик расхода воздуха (расходомер). Находится рядом с воздушным патрубком. При неисправности датчика формируется некорректное отношение воздух/топливо, двигатель работает неравномерно (плавают обороты холостого хода), запуск затруднен. Ремонту не подлежит, требуется замена датчика.

Датчики КПП

Датчик заднего хода. Расположен на КПП.

Датчики АКПП. Расположение датчиков роботизированной КПП показано на рисунке:

К числу основных датчиков относятся:

• датчик хода механизма переключения (актуатора сцепления);
• датчик хода механизма выбора;
• датчик положения паркинга.

Датчики других систем автомобиля

Датчик скорости. Расположен на коробке переключения передач. Сигнал с датчика поступает на блоки АБС, управления двигателя и приборную панель.

Датчики АБС. Датчики АБС электромагнитного типа, реагируют на угловое перемещение колес. Неисправность датчиков часто связана с повреждением проводников, засорением зоны контроля.

Датчик системы подушек безопасности (столкновения). Датчики реагируют на ускорение при столкновении. Расположены на внутренней стороне бампера.

Датчик дождя. Установлен на лобовом стекле. Датчик может выйти из строя при мойке автомобиля агрессивными средствами.

Датчик износа тормозных колодок. Обычно встроен в тормозные колодки, заменяется совместно с ними.

Датчик температуры воздуха в салоне. Редко выходит из строя.

Датчик давления системы кондиционера. В случае неисправности датчика система кондиционера не включается. Предназначен для контроля давления в системе хладагента.

Каждый современный автомобиль представляет собой сложное техническое устройство с большим количеством электромеханических узлов.

Пусть автомобиль Toyota Corolla E-120 хоть и великовозрастный (по нынешним меркам), но это не отнимает у него всех тех сложных технических деталей, которые, в свою очередь, требуют тщательного внимания и обслуживания.

Увы, но далеко не каждый автовладелец уделяет своей машине должное внимание, частенько забывая о регулярном ТО. Только вот при подобном обращении с автомобилем, первые проблемы не заставят себя долго ждать, скромно известив об этом водителя злополучной лампочкой Check Engine.

Необходимый минимум

Для корректной и эффективной работы узлов и агрегатов современного автомобиля как раз и применяются датчики. Также благодаря датчикам можно оценить состояние автомобиля и узнать о потенциальных проблемах тех или иных деталей. Каких именно? Как это всё устроено и где находится вся эта кипа датчиков? Именно об этом мы и расскажем.

Так как автомобиль Toyota Corolla E120 оснащается моторами только с инжекторной системой питания, то уже на данном этапе можно выделить тот самый минимум датчиков, без которых двигатель автомобиля и все его основные узлы и агрегаты не смогут адекватно работать. К таковым датчикам, имеющим непосредственное отношение к мотору автомобиля Toyota Corolla 120 относятся следующие датчики и компоненты:

К прочим немаловажным датчикам систем и агрегатов в Toyota Corolla 120 относятся следующие:

• датчик скорости, с помощью этого датчика блок управления получает информацию о скорости машины и воздействует на остальные системы управления путем подстройки определенных параметров систем зажигания и впрыска;
• датчик кислорода (он же лямбда-зонд), в современных автомобилях таких датчиков, как правило, два, с помощью данных датчиков блок управления выполняет подстройку работы топливной системы, воздействуя на время и количество впрыска топлива;
• датчик давления масла — отвечает за показания давления масла на определенных оборотах двигателя, является одним из важных индикаторов состояния мотора;
• датчики систем ABS, эти датчики расположены на ступицах автомобиля и отвечают за эффективное торможение в случае, если начинается скольжение колес при нажатии на педаль тормоза;
• датчик руля, т. к. в Corolla 120 применяется электроусилитель руля, то он оснащен сложной системой, включающей в себя и датчик положения руля.

Расположение датчиков

Прежде чем мы начнем рассказывать и показывать о местах установки вышеперечисленных датчиков, необходимо сделать определенные ремарки, дабы прояснить некоторые непонятные многим пользователям моменты.
Итак, во-первых, вышеперечисленная статья не является пошаговым руководством к действию или самостоятельному ремонту. Изложенная статья является обзорной, и её главная задача показать на примерах и фотографиях расположение важных датчиков, а также рассказать о том, за какие параметры отвечает тот или иной элемент.

Перейдем непосредственно к схеме расположения компонентов, на изображении ниже можно лицезреть основные элементы:

• электронный блок управления (5);
• катушки зажигания (3);
• топливная форсунка (2);
• бензонасос (6);
• реле электровентилятора (10);
• ДТОЖ (4);
• ДПКВ (12);
• ДМРВ и ДПДЗ (8);
• ДД — датчик детонации (11);
• ДПРВ — датчик фаз (9);
• лямда-зонд (7);
• клапан системы VVT-i (1).

ДПКВ расположен на передней крышке блока цилиндров, в корпусе сделан специальный отлив под данный датчик.

ДМРВ, ДПДЗ — две важных составляющих, одной системы — впуска. Первый находится, в посадочном месте в патрубке идущем от воздушного фильтра к дроссельной заслонке.

ДПДЗ (а также холостого хода) расположены непосредственно в корпусе дроссельной заслонки.

ДПРВ (датчик фаз) установлен в верхней части ГБЦ (головке блока цилиндров)

Датчик детонации (ДД) находится на блоке цилиндров, сам датчик жестко закреплен к плоскости блока с помощью болта.

Датчик скорости находится за передним колесом, для его извлечения потребуется снятие колеса и подкрылка. Процесс замены датчика с другой стороны абсолютно такой же.

Кислородные датчики, всего их два — передний находится непосредственно на трубе за выпускным коллектором, а второй задний датчик на трубе в районе ног переднего пассажира.

Датчик давления масла расположен рядом со шкивом, в специальном приливе на блоке цилиндров.

Датчики системы ABS находятся за колесными ступицами. Для доступа к ним потребуется снятие колеса, тормозного суппорта, тормозного диска и самой ступицы. После чего можно будет извлекать датчик.

Датчик руля находится на рулевой колонке, с внутренней стороны, однако для его извлечения потребуется разобрать большую часть рулевой колонки, вплоть до рулевого карданчика идущего в моторный отсек.

Заключение

Безусловно, мы перечислили лишь часть датчиков в автомобиле Тойота Королла 120, а для полноты картины есть сервисный мануал с точным описанием и кодом каждого узла. Наша задача доходчиво объяснить, а главное — показать.

В каждом современном автомобиле каждый датчик выполняет свою строго отведенную роль, будь то базовый датчик для работы двигателя или продвинутые датчики системы курсовой устойчивости. Весь этот набор датчиков несколько снижает надежность автомобиля и увеличивает стоимость ремонта, однако он значительно улучшает комфорт при работе двигателя и позволяет экономить топливо. Никакого гула и трещания как это было на архаичном карбюраторе, только тишина и комфорт. Правда за это удовольствие приходится платить, зачастую не так уж и дешёво, ведь многие оригинальные датчики стоят несколько тысяч рублей. Не стоит экономить на датчиках, т. к подобная экономия, как правило, очень плохо заканчивается, чаще всего в автосервисе.

Неисправность датчика детонации приводит к тому, что блок управления двигателем (ЭБУ) перестает обнаруживать процесс детонации при сгорании топливной смеси в цилиндрах. Такая проблема возникает в результате слишком слабого или наоборот чересчур сильного исходящего сигнала. Как результат — на приборной панели загорается лампочка “проверьте двигатель”, а поведение автомобиля меняется из-за условий работы двигателя.

Чтобы разобраться с вопросом неисправностей датчика детонации необходимо понимать принцип его работы и выполняемые им функции.

Как работает датчик детонации

В двигателях автомобилей может использоваться один из двух типов датчиков фиксирующих детонацию — резонансные и широкополосные. Но поскольку первый вид уже устарел и встречается редко, то опишем работу именно широкополосных датчиков (ДД).

В основе конструкции широкополосного ДД лежит пьезоэлемент, который при механическом воздействии на него (то есть, при взрыве, которым, по сути, и является детонация) подает в электронный блок управления ток с определенным напряжением. Датчик настроен на восприятие звуковых волн в диапазоне от 6 Гц до 15 кГц. В конструкцию датчика входит также утяжелитель, который усиливает механическое воздействие на него посредством увеличения силы, то есть, увеличивает звуковую амплитуду.

Поданное датчиком на ЭБУ напряжение через выводы коннектора обрабатывается электроникой и потом делается вывод имеется ли в двигателе детонация, и соответственно, нужно ли корректировать угол опережения зажигания, что поможет ее устранить. То есть, датчик в данном случае является лишь “микрофоном”.

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик. Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы.

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Причины неисправности датчика детонации

Что касается причин, по которым возникают проблемы с датчиком детонации, то к ним относятся следующие поломки:

Интересно, что в случае, когда автовладелец обращается в автосервис с жалобами на работу датчика детонации, некоторые недобросовестные мастера сразу предлагают заменить его на новый. Соответственно, взять с клиента больше денег. Вместо этого можно попробовать подтянуть момент на резьбовом креплении датчика и/или заменить болт на шпильку. Во многих случаях это помогает.

На что влияют неисправности датчика детонации

Можно ли ездить с неисправным датчиком детонации? Этот вопрос интересует автолюбителей, впервые столкнувшихся с данной проблемой. В общих чертах ответ на этот вопрос можно сформулировать так — в краткосрочной перспективе автомобилем пользоваться можно, однако при ближайшей же возможности необходимо провести соответствующие диагностику и устранить проблему.

Ведь по принципу работы ЭБУ когда возникает неисправность датчика детонации топлива, то автоматически устанавливается позднее зажигание чтобы исключить повреждение деталей поршневой группы при возникновении реального детонирования при сгорании топливной смеси. Как результат — поднимается расход топлива и значительно падает динамика которая особенно станет заметной при повышении оборотов.

Что будет если отключить датчик детонации полностью?

Некоторые автовладельцы и вовсе пытаются отключить датчик детонации так как при нормальных условиях эксплуатации и заправке хорошим топливом может казаться ненужным. Однако это не так! Поскольку детонирование возникает не только из-за плохого топлива и проблем со свечами, компрессией и пропусками зажигания. Поэтому если отключить датчик детонации то последствия могут быть следующими:

• быстрый выход из строя (пробой) прокладки ГБЦ со всеми вытекающими последствиями;
• ускоренный износ элементов цилиндропоршневой группы;
• трещина головки блока цилиндров;
• прогорание (полное или частичное) одного или нескольких поршней;
• выход из строя перемычек между кольцами;
• изгиб шатуна;
• подгорание тарелок клапанов.

Это обусловлено тем, что при возникновении этого явления электронный блок управления не будет предпринимать мер по ее устранению. Поэтому ни в коем случае не нужно отключать его и ставить перемычку из сопротивления ведь это чревато дорогим ремонтом.

Как определить неисправность датчика детонации

При проявлении первых признаков отказа ДД, интересует логический вопрос — как проверить и определить неисправность датчика детонации. В первую очередь необходимо сказать, что проверка датчика детонации возможна не снимая его с блока цилиндров, так после демонтажа с посадочного места. Причем сначала лучше проделать несколько тестов когда датчик прикручен к блоку. Вкратце процедура выглядит так:

• установить обороты холостого хода на уровень приблизительно 2000 оборотов в минуту;
• каким-нибудь металлическим предметом (маленьким молотком, гаечным ключом) нанести один-два удара несильных (. ) по корпусу блока цилиндров в непосредственной близости от датчика (можно легонько ударить непосредственно по датчику);
• если обороты двигателя после этого упали (это будет слышно на слух), — значит, датчик исправен;
• обороты остались на прежнем уровне — необходимо выполнить дополнительную проверку.

Для проверки датчика детонации автолюбителю понадобится электронный мультиметр, способный измерять значение электрического сопротивления, а также постоянного напряжения. Самый лучший вариант проверки — с помощью осциллографа. Снятая с его помощью диаграмма работы датчика явно покажет — работоспособный он или нет.

Но так как рядовому автолюбителю доступен лишь тестер, то достаточно проверить показания сопротивления которые выдает датчик при постукивании. Диапазон изменения сопротивления находится в пределах 400 … 1000 Ом. Также в обязательном порядке необходимо провести элементарную проверку целостности его проводки — нет ли обрыва, повреждения изоляции либо короткого замыкания. Без помощи мультиметра при этом также не обойтись.

Если же проверка показала что датчик детонации топлива исправен, а ошибка о выходе сигнала датчика за пределы допустимого диапазона, то возможно стоит искать причину не в самом датчике, а в работе двигателя или коробки передач. Почему? Во всем виноваты звуки и вибрация которую ДД может воспринимать как детонирование топлива и неверно корректировать угол зажигания!
