Вот несколько полезной информации про значки приборной панели.

Приборная панель представляет собой один из наиболее информативных способов взаимодействия автомобиля и водителя, который позволяет уведомить владельца авто о возможных проблемах.

Приборная панель эволюционирует вместе с автомобилем, но большинство обозначений, обеспечивающих важную информацию, используются большинством автопроизводителей. Они не подвергаются изменениям, чтобы автолюбители могли быстро сориентироваться в проблемах, о которых им пытается сообщить собственный автомобиль.

Мы взяли наиболее распространенные обозначения, которые используются различными автопроизводителями по всему миру.

1. Индикатор ABS. включается каждый раз, когда возникают проблемы с антиблокировочной тормозной системой.
Значок загорается при запуске двигателя и гаснет через несколько секунд.
2. Низкий уровень топлива. Появляется, если уровень топлива снизился до критической отметки и требуется срочная дозаправка.
3. Оповещение о проблемах с тормозной системой.

4. Предупреждающий световой сигнал. Оповещает о неизвестных проблемах с автомобилем, которые требуют визита в автосервис.
5. Воздушный фильтр. Информирует о проблемах с воздушным фильтром салона.
6. Передняя подушка безопасности. Индикатор свидетельствует о проблемах с подушкой безопасности и необходимости обратиться к профессиональной помощи.
7. Напоминание о ремне безопасности. Становится активным при запуске двигателя и горит до тех пор, пока ремень безопасности не будет пристегнут.
8. Индикатор предупреждения о проблемах, возникших в электрической системе авто.

9. Индикатор «Детское автокресло». Сообщает о том, что в настоящий момент присоединено и используется стандартное детское автокресло.
10. Значок давления в шинах. Включается в случае низкого давления в шинах, что влияет на расход топлива и управляемость авто.
11. Боковые подушки безопасности – аналогично п.6.
12. Детское автокресло. Сигнал оповещает водителя о проблемах с установленным сзади детским автокреслом. Имеет сходство с п.7, но используется разными авто производителями.

13. Противотуманные фары. Активируется, когда водитель включает противотуманные фары, и гаснет после того, как они будут отключены.
14. Низкий уровень стеклоомывающей жидкости. Значок появляется на приборной панели, как только включаются дворники.
15. Предупреждение о неправильной установке детского автокресла.
16. Проблемы с тормозной жидкостью. Индикатор достаточно редко размещается на приборной панели.
17. Аварийная сигнализация. Загорается, когда водитель нажимает соответствующую кнопку.
18. Круиз-контроль. Вид значка может отличаться в зависимости от производителя. Загорается, когда включена система круиз-контроля.
19. Сигнал о включенном освещении.
20. Обогрев заднего стекла. Включается после нажатия на кнопку обогрева заднего стекла.
21. Предупреждение о проблемах с аккумулятором. Вероятнее всего, он сигнализирует о низком заряде аккумулятора.
22. Блокировка дверей против открывания изнутри. Предупреждает о необходимости активации системы детской безопасности.
23. Обогрев лобового стекла. Аналогичен п.20.
24. Неисправность трансмиссии. После того, как загорится этот значок, автомобиль необходимо как можно скорее отправить в сервис.
25. Slip-индикатор. Устанавливается в автомобили повышенной комфортности и предупреждает о том, что автомобиль может потерять управление из-за сложных условий вождения.
26. Сигнал об открытых дверях автомобиля. Включается при запуске двигателя и сообщает о том, что одна или несколько дверей неправильно закрыты.
27. AWD. Загорается, когда включен полный привод.
28. ESP/BAS. Активируется при проблемах с системой курсовой устойчивости.
29. Предупреждение о перегреве двигателя. Требует остановки автомобиля.
30. OBD. Индикатор бортовой диагностики. Раскрывает проблемы с двигателем или выхлопной системой.
31. Индикатор противоугонной системы. Установлен на некоторых моделях, мигает один раз, когда автомобиль поставлен на сигнализацию.
32. Электронное управление дроссельной заслонкой. Включается при запуске двигателя, сигнализируя о проблемах с электроникой, отвечающей за управление дроссельной заслонкой.
33. Overdrive. Свидетельствует о том, что режим Overdrive выключен.
34. Сигналы поворота. Безусловно, один из самых известных индикаторов.
35. Дальний свет. Индикатор загорается, как только водитель активирует режим дальнего света.
36. Предупреждение о низком давлении масла. Как правило, требует полной остановки транспортного средства и доставке его в сервис.

# Вы можете выводить на индикацию показания температуры наружного воздуха и пройденного пути в других единицах измерения.

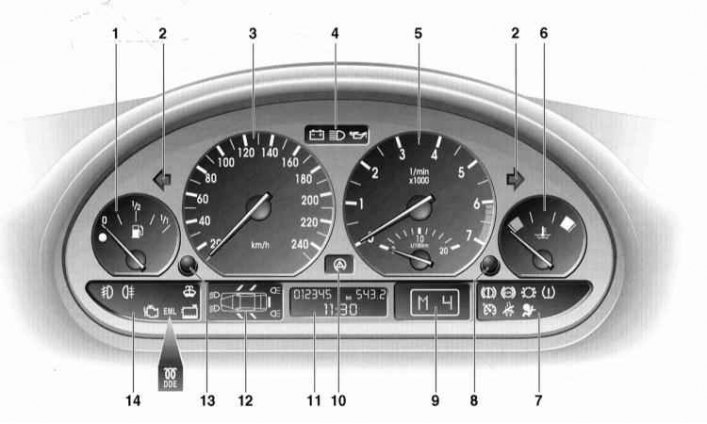

Контрольные лампы, сигнализаторы и индикаторы

Самодиагностика систем автомобиля

Все важные электрические и электронные системы в автомобиле подвергаются регулярному автоматическому тестированию. При этом Вам не надо ничего включать или регулировать.

Так, при включении зажигания, проверяются все контрольные лампы. Если одна из них неисправна, то информация об этом записывается в память системы диагностики неисправностей, откуда ее можно впоследствии считать.

Во время поездки постоянные измерения тока в реле серводвигателей (стеклоочистителей, стеклоподъемников, сидений, люка в крыше и т.д.) позволяют контролировать их работоспособность.

Также постоянно измеряется электрическое сопротивление запальных генераторов НПБ и всех остальных элементов этой системы. Любая неисправность регистрируется благодаря сопровождающим ее колебаниям напряжения, а соответствующий сигнал о неисправности подаст контрольная лампа НПБ на приборной доске.

Даже после выключения двигателя производится полный контроль работоспособности Вашего автомобиля. Например, все заслонки системы отопления и вентиляции перемещаются в ближайшее конечное положение. Тем самым удается в любом случае обеспечить сохранение функции размораживания, даже если в автомобиле в течение, например, ночи возник какой-либо дефект в системе отопления или вентиляции.

После каждого выключения двигателя производится процесс поверки, во время которого все серводвигатели перемещают заслонки системы отопления и вентиляции в оба крайних положения. При этом контролируются конечные положения и ход заслонок, что обеспечивает впоследствии корректную настройку в соответствии с положением регуляторов.

О процессе самодиагностики системы отопления / вентиляции свидетельствует шум от работы заслонок, который слышен после выключения зажигания. Все остальные функции самотестирования шумами не сопровождаются и не заметны.

Информация обо всех выявленных во время самотестирования дефектах заносится в память и может быть считана с помощью специальных приборов, что позволяет быстро определить и устранить их (обратитесь к Разделу Диагностика неисправностей). На СТО эта работа производится в плановом порядке, при проведении очередного технического обслуживания.

Контрольные и сигнальные лампы, помеченные знаком «о», загораются на некоторое время с целью проверки работоспособности в момент поворота ключа зажигания, и гаснут через разное время после запуска двигателя.

Если в одной из систем будет обнаружен дефект, то соответствующая лампа после запуска двигателя не гаснет или загорается снова во время поездки. Действия, которые необходимо предпринять в таком случае, описаны ниже.

Красные лампы: немедленно остановитесь

Разряд аккумулятора о

Загорание лампы служит сигналом об отсутствии зарядки аккумулятора. Причиной может быть дефект клинового ремня в приводе генератора или нарушение цепи зарядного тока генератора. Обратитесь на ближайшую СТО BMW.

Продолжать движение нельзя, так как существует опасность повреждения двигателя в результате его перегрева. При дефекте клинового ремня возрастает усилие, которое необходимо прикладывать к рулевому колесу при управлении автомобилем.

Давление масла в двигателе о

Следует сразу же остановиться, заглушить двигатель, проверить уровень масла и при необходимости довести его до нормы. Если же уровень окажется в норме, то обратитесь к Разделу Диагностика неисправностей.

Продолжать движение нельзя, так как существует опасность повреждения двигателя в результате недостаточной смазки.

Контроль давления воздуха в шинах (RDC)*

Дополнительно звучит акустический сигнал: возник дефект шины. Немедленно остановитесь, избегая резкого торможения или маневров. Подробнее в Разделе Система контроля давления воздуха в шинах (RDC).

Гидравлический привод тормозной системы о

Если лампа загорается при отпущенном стояночном тормозе, то это значит, что необходимо проверить уровень тормозной жидкости. Прежде чем продолжать движение, обязательно выполните указания, приведенные в Разделе Тормозная система.

Красные и желтые лампы: можно продолжать движение с соблюдением мер предосторожности

Система контроля за торможением на поворотах (СВС) о

Если лампа загорается вместе с желтыми контрольными лампами систем ABS и ASC+T|DSC*, то это свидетельствует о выходе из строя всего комплекса регулировочных систем ABS, СВС и ASC+T|DSC. Можно продолжать движение с соблюдением необходимых мер предосторожности. Обратитесь к Разделу Диагностика неисправностей.

Красные лампы: как важное напоминание

Стояночный тормоз

Лампа загорается при затянутом стояночном тормозе — при трогании с места дополнительно звучит акустический сигнал. Подробнее в Разделе Стояночный тормоз.

Пожалуйста, пристегнитесь* о

В зависимости от комплектации автомобиля при загорании лампы возможна одновременная подача звукового сигнала*. В зависимости от комплектации автомобиля лампа горит либо несколько секунд, либо вплоть до пристегивания. За подробностями о ремнях безопасности обратитесь к Разделу Системы обеспечения безопасности.

Надувные подушки безопасности о

Обратитесь к Разделу Диагностика неисправностей. Подробнее в Разделе Системы обеспечения безопасности.

Оранжевая лампа: следует двигаться к ближайшей СТО BMW

Автоматическая трансмиссия*

Из-за неисправности АТ переключения передач выполняются только по аварийной программе. Обратитесь к Разделу Диагностика неисправностей. Подробнее в Разделе Автоматическая трансмиссия (АТ).

Желтые лампы: обратитесь на СТО для проверки

Система антиблокировки тормозов (ABS) о

Загорание лампы свидетельствует об отключении ABS из-за неисправности. При этом тормоза функционируют без ограничений. Обратитесь к Разделу Диагностика неисправностей. Подробнее в Разделе Антиблокировочная система тормозов (ABS).

Уровень масла в двигателе

При загорании лампы проверьте уровень масла.

Тормозные колодки о

Проверьте состояние тормозных колодок. Подробнее в Разделе Тормозная система.

Система контроля давления воздуха в шинах (RDC)* о

Проверьте давление воздуха в шинах. Подробнее в Разделе Система контроля давления воздуха в шинах (RDC) и Спецификациях.

Система автоматической стабилизации устойчивости с регулятором крутящего момента двигателя (ASC+T)/ система динамического контроля устойчивости (DSC)* о

ASC+T/DSC отключена в результате нажатия клавиши или из-за неисправности. В случае неисправности обратитесь к Разделу Диагностика неисправностей.

Дополнение жидкости омывателя

Уровень жидкости омывателя слишком низкий. Доведите его до нормы первой же возможности.

Система управления работой двигателя

Дефект в системе. Обратитесь к Разделу Диагностика неисправностей.

Электронная система регулировки мощности двигателя (EML) о

Дефект в системе EML; при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Обратитесь к Разделу Диагностика неисправностей.

Цифровая электронная система управления работой дизельного двигателя (DDE)* о

Если во время движения загорелась сигнальная лампа системы DDE, то это значит, что в электронной системе впрыска возникла неисправность.

Если двигатель не заглох, то можно продолжать движение, так как управление работой двигателя будет осуществляться по аварийной программе. Однако при движении по такой программе мощность может быть снижена. Обратитесь к Разделу Диагностика неисправностей.

Дополните охлаждающую жидкость

Уровень охлаждающей жидкости слишком низкий. Доведите его до нормы при первой же возможности.

Желтые лампы: для Вашего сведения

Задние туманные фонари*

Лампа горит при включенных задних туманных фонарях. Подробнее в Разделе Освещение и световые приборы.

Преднакал* о

Запускать двигатель можно только после того, как лампа погаснет. Подробнее в Разделе Замок зажигания и запуск двигателя.

Зеленые лампы: для Вашего сведения

Указатель поворота

Лампа мигает при включении указателей поворота. При движении с прицепом лампа мигает также при включении указателей поворота на прицепе. Учащенное мигание свидетельствует о дефекте в системе. Подробнее в Разделе Рычаг переключателя указателей поворота / светового сигнала.

Темпостат (автоматика поддержания заданной скорости)*

Лампа горит при включенной системе. Системой можно управлять с многофункционального рулевого колеса. Подробнее в Разделе Темпостат (автоматика поддержания заданной скорости).

Противотуманные фары*

Лампа горит при включенных противотуманных фарах. Подробнее в Разделе Освещение и световые приборы.

Синяя лампа

Дальний свет

Лампа горит при включенном дальнем свете и пользовании световым сигналом. Подробнее в Разделах Рычаг переключателя указателей поворота / светового сигнала и Освещение и световые приборы.

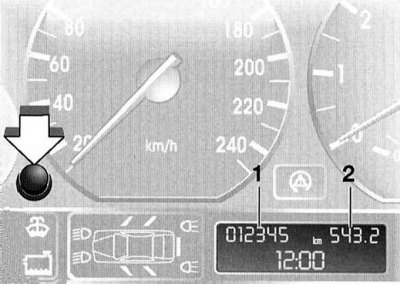

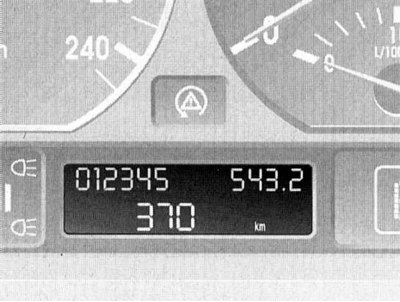

Счетчики пробега

1. Счетчик общего пробега

При установке ключа зажигания в положение «0» Вы можете вызвать на индикацию показания представленных на иллюстрации счетчиков, нажав кнопку на приборной доске (показана стрелкой).

2. Измеритель пробега с момента сброса

Сброс на ноль происходит при нажатии кнопки, показанной стрелкой, если при этом ключ зажигания находится в положении 1 или 2.

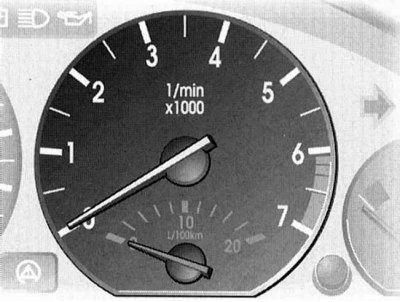

Тахометр

Избегайте доведения оборотов двигателя до значений красного сектора шкалы.

В этом диапазоне для защиты двигателя прерывается подача топлива, что заметно по падению мощности.

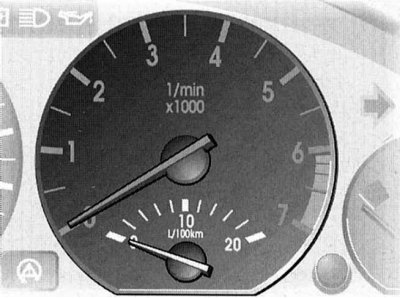

Эконометр

Эконометр регистрирует фактический расход топлива в л/100 км. Вы можете в любой момент контролировать, насколько экономична и экологична Ваша манера вождения.

При остановке автомобиля стрелка возвращается на ноль.

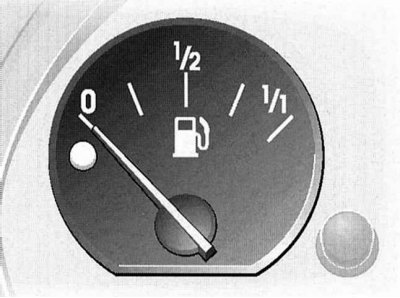

Указатель запаса топлива в баке

Для проверки работы прибора его контрольная лампа на некоторое время загорается при включении зажигания.

Если лампа горит постоянно, то это значит, что в баке осталось около 8 литров топлива.

Данные о вместимости топливного бака приведены в Спецификациях.

Различный угол наклона автомобиля (например, при длительном движении по горной дороге) может вызывать незначительные колебания показаний прибора.

Заправляйтесь своевременно, так как выработка топлива «до последней капли» может привести к повреждениям двигателя или каталитического преобразователя.

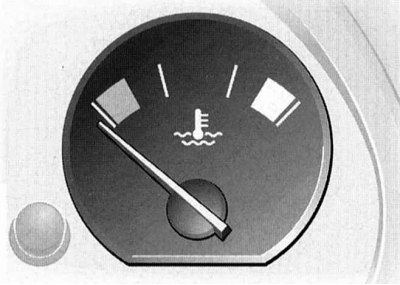

Указатель температуры охлаждающей жидкости

Стрелка на синем секторе

Двигатель еще холодный. Движение должно происходить при умеренных оборотах и скоростях.

Стрелка на красном секторе

Если горит контрольная лампа, то это значит, что двигатель перегрет. В этом следует сразу же остановиться и дать двигателю остыть.

Зона между цветными секторами

Соответствует нормальной рабочей температуре. При высокой температуре воздуха или при больших нагрузках на двигатель стрелка может вплотную приближаться к красному сектору.

Проверка уровня охлаждающей жидкости выполняется по указаниям в Разделе Проверка уровней жидкостей.

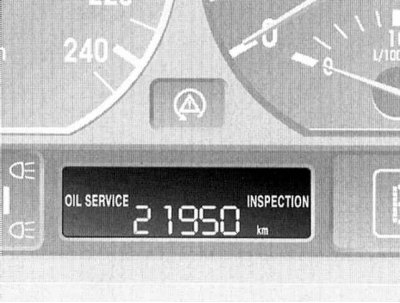

Индикатор предстоящего технического обслуживания

Пробег до следующего ТО

Индикация, представленная на иллюстрации, появляется на несколько секунд после поворота ключа зажигания в положение 1 или 2 или же после запуска двигателя.

Надписи OILSERVICE или INSPECTION свидетельствуют о необходимости ТО. Высвечивается также остаточный пробег в км. Остаточный пробег вычисляется на основе данных о стиле вождения.

Знак минус «-» перед цифрой остаточного пробега означает, что именно столько километров назад следовало произвести ТО.

Замена тормозной жидкости

На индикацию можно вывести месяц и год, в которые следует произвести замену тормозной жидкости. Для этого во время вывода на индикацию срока следующего ТО следует нажать кнопку (показана стрелкой) на приборной доске. При каждом нажатии кнопки на индикацию попеременно выводится срок очередного ТО и срок замены тормозной жидкости.

При наступлении срока замены тормозной жидкости постоянно горит символ в виде часов.

Индикатор не учитывает время стоянки автомобиля с отсоединенными клеммами аккумулятора.

Поэтому следите за тем, чтобы замена тормозной жидкости, независимо от показаний индикатора, производилась не реже одного раза в два года.

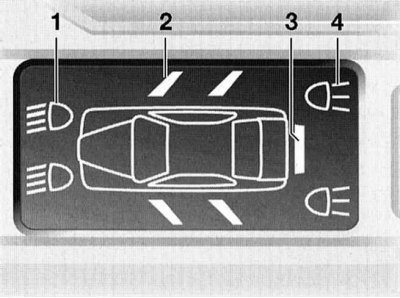

Индикация незакрытых дверей или не выключенных световых приборов

Графическая индикация

При положении 2 ключа зажигания на индикацию в виде символов выводится информация о следующих предупреждениях (состояниях). Эти символы не гаснут до устранения причин, вызвавших их появление.

1. Проверьте ближний свет.

2. Открыта дверь.

3. Открыт багажник.

4. Проверьте фонари заднего хода или стоп-сигналы. О неисправности среднего стоп-сигнала свидетельствует верхний символ.

Если по окончании поездки Вы открыли дверь и забыли выключить свет, то звучит предупредительный сигнал (никакой индикации не появляется), напоминающий об этом.

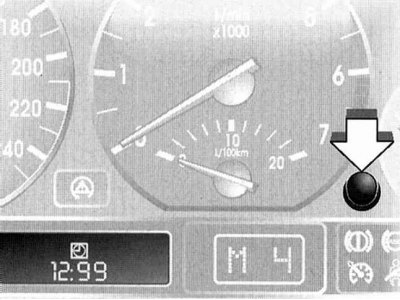

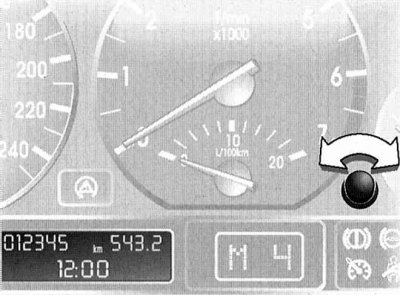

Часы

Настройка

Производится после поворота ключа зажигания в положение 1 или 2.

Перевод часов вперед: поверните кнопку вправо.

Перевод часов назад: поверните кнопку влево.

Чем дольше Вы держите кнопку в повернутом положении, тем быстрее производится смена показаний.

Изменение режима показаний: нажмите и сразу же отпустите кнопку.

С каждым нажатием кнопки индикация времени меняется с 12-часовой на 24-часовую и обратно.

Если ключ зажигания находится в положении 0, то кратковременный (на несколько секунд) вызов показаний времени производится после нажатия левой регулировочной кнопки (см. счетчики пробега, выше).

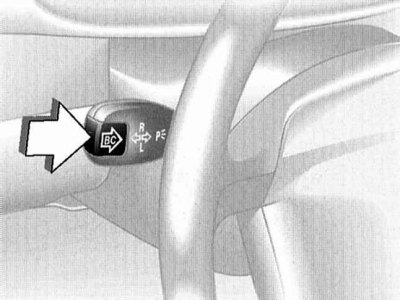

Путевой компьютер*

Вызов информации

Уже после поворота ключа зажигания в положение 1 Вы можете, используя кнопку в рычажном переключателе указателей поворота, вызывать на дисплей приборной доски информацию путевого компьютера. После каждого кратковременного нажатия на кнопку в направлении к рулевой колонке выводится очередная информация.

Информация выводится в следующей последовательности: время, температура наружного воздуха, средний расход топлива, ориентировочный запас хода, средняя скорость движения.

С поворотом ключа зажигания в положение 1 на индикацию выводится соответствующее последнее значение.

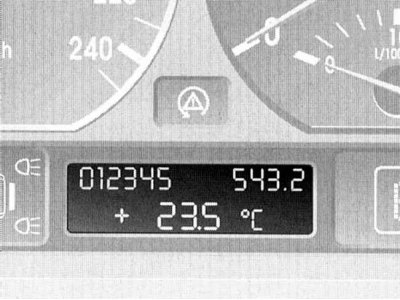

Температура наружного воздуха

Вы можете изменить единицу измерения температуры наружного воздуха (по Цельсию/по Фаренгейту).

Для этого во время индикации температуры следует нажать правую регулировочную кнопку на приборной доске.

Предупреждение о гололеде

При падении температуры ниже +3°С раздается предупредительный звуковой сигнал, а индикация некоторое время мигает.

Предупреждение повторяется, если после последней подачи сигнала температура по меньшей мере однажды поднялась до +6°С, а затем опустилась до +3°С.

Несмотря на наличие системы предупреждения о гололеде, не исключена возможность его образования (например, на мостах и затененных участках дорог) также и при температуре выше +3°С.

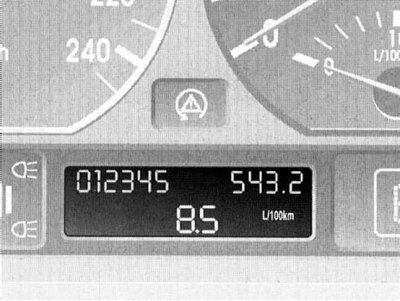

Средний расход топлива

Если во время индикации среднего расхода топлива нажать на кнопку и некоторое время удерживать ее, то с этого момента расчет начнется заново. При этом необходимо, чтобы двигатель работал. Запас хода

Запас хода вычисляется с учетом фактического стиля вождения на последних километрах пути.

Средняя скорость

Если во время индикации средней скорости движения нажать на кнопку и некоторое время удерживать ее, то с этого момента расчет начнется заново. При этом необходимо, чтобы двигатель работал.

Время стоянки с выключенным двигателем при расчете не учитывается.

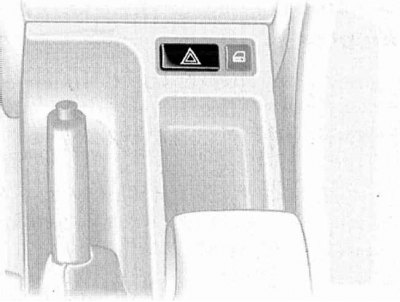

Световая аварийная сигнализация

Подсветка кнопки периодически мигает при включенной сигнализации.

При включенном освещении автомобиля кнопка подсвечивается, что позволяет легче ее найти.

Функция срабатывания указателей поворота имеет приоритет перед функцией световой аварийной сигнализации. Поэтому после поворота ключа зажигания в положение 1 указатели поворота могут мигать, даже если включена световая аварийная сигнализация.

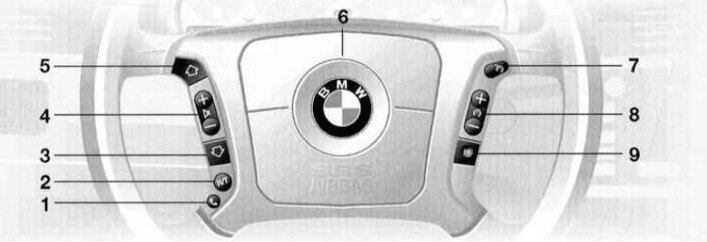

Многофункциональное рулевое колесо (MFL)*

В многофункциональное рулевое колесо вмонтированы клавиши, позволяющие быстро, не отвлекаясь от происходящего на дороге, пользоваться

• некоторыми функциями радиоприемника,
• темпостатом,
• некоторыми функциями телефона.

Для управления различными системами с многофункционального рулевого колеса их следует предварительно включить.

На иллюстрации показан возможный пример полной комплектации. Подробности содержатся в описаниях конкретных вариантов.
