Обозначение ошибок audi a6 c5

Предписывающие индикаторные лампы

Предупреждающие индикаторные лампы

Прочие индикаторные лампы

Запись является информационной

1. Управление двигателем (EPC) — следит за системой управления двигателем. Мигает при запуске, горит (во время движения), когда обнаружены неполадки в системе;
2. Указатели поворота на прицепе — мигает вместе с указателями поворотов авто, не мигает, если повороты на машине или прицепе неисправны;
3. Габариты — горит, когда включен стояночный свет или фары;
4. Регулировка клиренса — горит, когда производится регулировка дорожного просвета;
5. Система динамической стабилизации — мигает в движении, если исправна ESР, горит при отказе ABS или ESР;
6. Электронная противоугонная система — мигает, когда сигнализация взаимодействует с не оригинальным ключом, горит при обмене данных с оригинальным;
7. Тахометр;
8. Часы, дата, символ приема радиочасов;
9. Кнопка настройки часов;
10. Левый указатель поворота;
11. Температура ОЖ;
12. Дальний свет — горит при включении дальнего и прерывистого света;
13. Уровень топлива;
14. Правый указатель поворота. Эти индикаторы (вместе с левым указателем) также мигают (одновременно) при включении аварийки;
15. Электроника двигателя — сигнализирует о неисправности электроники двигателя;
16. Система подушек безопасности (Air Bag) — мигает при запуске, не гаснет, горит лампа подушек если
система неисправна и продолжает мерцать во время движения;
17. Противоблокировочное устройство тормозной системы (ABS) — должна мигать при запуске. В обратном
случае, если обнаружены неполадки, не загорается или загорается и не гаснет;
18. Затянут стояночный тормоз — загорается, когда затянут ручной тормоз, гаснет после отпускания ручника.;
19. Разряд аккумуляторной батареи — мигает при запуске. Горит, когда обнаружены дефекты генератора или
неисправности электрооборудования автомобиля;
20. Напоминание пристегнуть ремень — загорается при запуске на несколько секунд;
21. Спидометр;
22. Пробег;
23. Кнопка сброса суточного пробега.

Красные символы

Красный символ сигнализирует об опасности.

При появлении символа:

• Остановитесь.
• Заглушите двигатель.
• Проверьте неисправную функцию. При необходимости воспользуйтесь квалифицированной помощью.

Значение красных символов:

Красные символы указывают на нарушение функционирования первой степени приоритетности (опасность).

При появлении красного символа раздаются три следующих один за другим предупредительных звуковых сигнала.

Мигание символа продолжается до устранения неисправности.

При возникновении сразу нескольких нарушений функционирования первой степени приоритетности символы появляются последовательно, с продолжительностью индикации каждого из них 2 с.

Неисправность тормозной системы

Устранить неисправность тормозной системы как можно скорее.

Мигание на дисплее символа 0 означает неисправность тормозной системы.

• Остановитесь.
• Проверить уровень тормозной жидкости.

При отказе ABS контрольная лампа загорается вместе с символом неисправности тормозной системы 0.

Внимание

• Падение уровня тормозной жидкости в заправочном бачке означает опасность несчастного случая! Не разрешается дальнейшее движение. Воспользуйтесь квалифицированной помощью.
• Причина загорания контрольной лампы тормозной системы вместе с контрольной лампой ABS может заключаться в отказе регулирующей функции ABS. Вследствие этого при торможении может иметь место относительно быстрая блокировка задних колес. При определенных обстоятельствах это может привести к заносу заднего моста автомобиля — опасность заноса! Осторожно доехать до ближайшего специализированного предприятия и устранить неисправность.

Неисправность системы охлаждения

Безотлагательно устранить неисправность системы охлаждения.

Причиной мигания символа во время движения может быть перегрев или падение уровня охлаждающей жидкости.

• Остановитесь.
• Заглушите двигатель.
• Проверьте уровень охлаждающей жидкости.
• При необходимости долить охлаждающую жидкость.
• Продолжать движение только после того, как погаснет символ.
• При необходимости воспользуйтесь квалифицированной помощью.

Если уровень охлаждающей жидкости в норме, то причиной перегрева может быть отказ вентилятора системы охлаждения.

Если дополнительно горит контрольная лампа разряда аккумулятора, то причина может заключаться в обрыве поликлинового ремня.

Внимание. Никогда не открывать капот, если Вы видите или слышите, что из моторного отсека выделяется пар или охлаждающая жидкость — опасность ожога! Дождитесь, пока не прекратится выделение пара или охлаждающей жидкости.

Осторожно. Нельзя продолжать движение, если, символ указывает на неисправность системы охлаждения — опасность повреждения двигателя.

Неисправность в системе давления моторного масла

Безотлагательно устранить неисправность в системе давления моторного масла.

Мигание на дисплее символа свидетельствует о падении давления масла ниже нормы.

• Остановитесь.
• Заглушите двигатель.
• Проверьте уровень моторного масла.
• При необходимости воспользуйтесь квалифицированной помощью

Падение уровня моторного масла ниже нормы

Долить моторное масло при падении его уровня ниже нормы.

Нормальный уровень моторного масла

Нельзя продолжать движение, если символ мигает при нормальном уровне масла. Не допускать также работы двигателя на холостом ходу — воспользоваться квалифицированной помощью.

Примечание. Контрольная лампа давления масле не является указателем его уровня в системе смазки. Поэтому проверять уровень масла регулярно, лучше всего при заправке.

Падение давления воздуха в шине

Заниженное давление воздуха в шинах как можно скорее довести до нормы.

Появление символа свидетельствует о падении давления воздуха в шине минимум одного колеса.

• Остановитесь.
• Проверьте давление/шины.
• При необходимости замените колесо.

Символ появляется всегда в сочетании с дополнительной текстовой информацией, например, REIFENDRUCK HINTEN RECHTS (давление воздуха в шине заднего правого колеса).

Появление символа в сочетании с дополнительной информацией REIFENDRUCKE PRUFEN (проверить давление воздуха в шинах) может означать падение давления воздуха в нескольких шинах, включая запасное колесо.

На индикацию может также выводиться символ желтого цвета. Данный символ означает необходимость контроля давления воздуха.

Желтые символы (автомобили с FIS, стандартное исполнение)

Желтые символы являются символами предупреждения.

Назначение желтых символов:

Желтые символы сигнализируют о нарушении функционирования второй степени приоритетности (предупреждение).

При появлении желтого символа раздастся один предупредительный сигнал.

Как можно скорее проверить соответствующую функцию.

При одновременной индикации нескольких предупреждений символы появляются последовательно, в течение примерно 2 с каждый.

Желтые символы (автомобили с FIS, с бортовым компьютером)

Желтые символы являются символами предупреждения

Назначение желтых символов:

Желтые символы сигнализируют о нарушении функционирования второй степени приоритетности (предупреждение).

При появлении желтого символа раздастся один предупредительный сигнал.

Как можно скорее проверить соответствующую функцию.

При одновременной индикации нескольких предупреждений символы появляются последовательно, в течение примерно 2 с каждый.

Неисправность сигнала торможения

Автомобили с FIS и бортовым компьютером

При загорании символа или индикации BREMSLICHT проверке и при необходимости замене, либо ремонту на предприятии Audi подлежат:

• лампы накаливания сигналов торможения,
• соединения в электропроводке,
• выключатель сигнала торможения.

Замену/ ремонт проводить на предприятии Audi.

Неисправность ближнего света, света фар заднего хода

Автомобиль с FIS и бортовым компьютером

В случае загорания символа проверить следующие компоненты:

• лампы накаливания ближнего света
• лампы накаливания фар заднего хода
• соединения в электропроводке.

Замену/ремонт проводить на предприятии Audi.

Примечание. Данная функция контролируется системой контроля неисправностей только при включенном свете.

Износ передней тормозной накладки

При появлении символа обратиться на предприятие Audi для проверки тормозных накладок передних (и для безопасности задних) колес.

Падение уровня омывающей жидкости

Малый запас топлива

Если данный символ загорается первый раз, то это значит, что в запасе осталось около 7-8 л топлива. Необходимо как можно скорее заправить автомобиль.

Отклонение напряжения аккумулятора от нормы

Автомобиль с FIS и бортовым компьютером

При появлении символа обратиться па предприятие Audi и проверить следующие компоненты:

• клиновой ремень
• регулятор напряжения
• состояние аккумуляторной батареи

Помнить также о контрольной лампе разряда аккумуляторной батареи.

Напряжение бортовой сети можно контролировать также по вольтметру.

Проверить уровень моторного масла

При появлении символа как можно скорее проверить уровень масла и. при необходимости долить его.

Неисправность сенсора моторного масла

При появлении символа обратиться на предприятие Audi для проверки сенсора уровня масла. До этого, в целях безопасности, проверять уровень масла при каждой заправке автомобиля топливом.

Сигнализация превышения скорости

Автомобиль с FIS и бортовым компьютером

Появление символа означает, что фактическая скорость превысила введенное значение скорости. Снизить скорость.

Неисправность устройства регулирования угла наклона фар

Автомобили с устройством динамического регулирования угла наклона фар

Появление символа означает неисправность устройства динамического регулирования угла наклона фар. Обратиться на предприятие Audi для ремонта устройства регулирования угла наклона фар.

Сигнализация падения давления воздуха в шине

Автомобили с системой контроля давления воздуха в шинах

Загорание символа означает необходимость контроля и корректировки давления воздуха в шине.

Символ появляется всегда вместе с буквенным обозначением соответствующего колеса, например, VR означает переднее правое колесо.

Сигнализация превышения скорости

Автомобиль с FIS и бортовым компьютером

Сигнализация превышения скорости позволяет задавать ограничение скорости, которое не должно превышаться.

Сигнализация превышения скорости предупреждает водителя о превышении предварительно введенной скорости. Как только фактическая скорость превысит введенное значение примерно на 10 км/ч, раздастся предупредительный сигнал. Одновременно на дисплее появляется сигнальный символ.

Сигнализация превышения скорости позволяет программировать две степени предупреждения, функционирующих независимо друг от друга и выполняющих не совсем одинаковые задачи.

Степень предупреждения 1: функция

Автомобиль с FIS и бортовым компьютером

Значение степени предупреждения 1 можно изменять во время движения.

Степень предупреждения 1 дает возможность задавать ограничение скорости во время движения. Введенное значение скорости сохраняется в памяти до выключения зажигания, если предварительно не имело место изменение скорости или отмена введенного ограничения.

Сигнальный символ первой степени предупреждения появляется на дисплее при превышении фактической скорости введенного значения. Символ гаснет при уменьшении скорости ниже запрограммированного знамения.

Символ гаснет, кроме того, при превышении введенного значения скорости примерно на 40 км/ч в течении минимум 10 с. При этом однако не происходит сброс данных памяти введенного ограничения скорости.

Степень предупреждения 1: программирование

Автомобиль с FIS и бортовым компьютером

Степень предупреждения 1 программируется кнопкой настройки/контрольной кнопкой.

Программирование ограничения скорости

• Автомобиль должен двигаться с актуальной скоростью, которая не должна превышаться.
• Нажать и отпустить кнопку настройки/ контрольную кнопку.

Отмена введенного ограничения скорости

• Скорость автомобиля должна быть более 5 км/ч.
• Нажимать более 1 с кнопку настройки/ контрольную кнопку.

Успешный ввод в память подтверждается при отпускании кнопки кратковременным загоранием на дисплее сигнального символа 0) ограничения скорости. Введенное значение скорости остается в памяти до следующего кратковременною нажатия кнопки при другой скорости или пока Вы нажатием более 1 с не отмените введенное ограничение.

Степень предупреждения 2: функция

Автомобиль с FIS и бортовым компьютером

Значение степени предупреждения 2 можно изменять только при выключенном зажигании.

Степень предупреждения 2 даст возможность программирования и отмены максимального ограничения скорости только при выключенном зажигании. Программирование данного предупреждения рекомендуется при необходимости общего напоминания водителю поддержания определенной максимальной скорости. Например, при движении в стране с ограничением скорости, максимальной скорости при движении с зимними шинами.

Сигнальный символ второй степени предупреждения появляется на дисплее, когда фактическая скорость превысит введенное значение. Символ гаснет, в отличие от степени предупреждения 1, только при снижении скорости ниже запрограммированной величины.

Степень предупреждения 2: программирование

Автомобиль с FIS и бортовым компьютером

Значение степени предупреждения 2 программируется и отменяется смонтированными в рукоятке стеклоочистителя выключателями.

Программирование максимальной скорости

• Выключить зажигание.
• Нажать и отпустить в комбинации приборов кнопку настройки/ контрольную кнопку. Включается освещение счетчика пройденного пути и цифровых часов.
• Нажимать минимум 2 с кнопку настройки/ контрольную кнопку. На дисплее появляется введенное актуальное пороговое значение максимальной скорости или перечеркнутый символ степени предупреждения 2, если максимальная скорость предварительно не программировалась.
• Для изменения скорости нажимать на верхнюю или нижнюю сторону смонтированного в рукоятке стеклоочистителя переключателя функций. При этом происходит поэтапное (один этап 10 км/ч) увеличение или уменьшение значений.

Отмена введенного ограничения скорости

• Выключить зажигание.
• Нажать и отпустить в комбинации приборов кнопку настройки/ контрольную кнопку. Включается освещение счетчика пройденного пути и цифровых часов.
• Нажимать минимум 2 с кнопку настройки/ контрольную кнопку. На дисплее появляется введенное актуальное пороговое значение максимальной скорости.

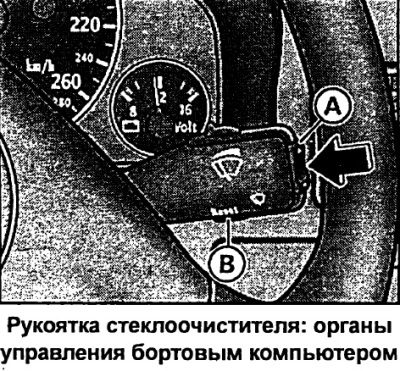

• Нажимать кнопку сброса, смонтированную в рукоятке стеклоочистителя В, пока на дисплее не появится перечеркнутый символ степени предупреждения 2.

Через несколько секунд после процесса программирования или отмены освещение счетчика пройденного пути и цифровых часов выключается.

На цифровой шкале тахометра приборной панели Ауди А6 отображается текущее время и дата. Изменение показаний делают вручную при помощи управляющих кнопок.

Стандартная приборка Audi A6 имеет большое количество индикаторов и символов, передающих информацию водителю о реальном состоянии авто. Стоковый щиток редко вызывает нарекания у водителей. Панель информативна и легко читается.

Обозначение значков на панели приборов Audi A6

В зависимости от комплектации и модификации автомобиля на приборке машины могут загореться следующие значки.

Примечание! Указанная ниже таблица относится ко всему классу А6 без привязки к конкретной версии. Если в вашем авто нет каких-либо указателей – прибор отсутствует.

Символ	Описание
	Лампа говорит о необходимости проверки состояние машины. Индикатор нередко загорается в паре с другими лампочками.
	Тормозная система требует обслуживания. В зависимости от комплектации это может быть износ колодок, падение уровня тормозной жидкости. Отдельно это может косвенно указывать на неисправность системы АБС.
	Машина стоит на ручном тормозе/эффективность ручника недостаточна.
	Проблемы с температурой охлаждающей жидкости, также может указывать на течи в радиаторе.
	Масленка указывает на снижение уровня масла в картере. Также потребуется проверить течи в ДВС и состояние масляного насоса.
	Поломка внутри генераторной установки, либо разрядился аккумулятор.
	Требование пристегнуть ремень безопасности.
	Обнаружены проблемы в рулевом механизме. Возможно имеется нарушение в работе усилителя.
	Аналогичное значение, указанного выше индикатора.
	Неисправность мотора. Требуется срочный осмотр на СТО.
	Аналогично для трансмиссии.
	Требование закрыть капот машины. Если крышка плотно прилегает к уплотнителям, следует проверить индикатор замка.
	Адаптивная система круиз контроля не справляется с нагрузкой, требуется помощь водителя в торможении.
	Активация помощи при вождении. Машина самостоятельно остановилась.
	Бак AdBlue опустел, следует пополнить запас жидкости.
	Неисправность указанной выше системы.
	Перегрев электрической проводки автомобиля. Дальнейшее движение не рекомендуется.
	Требование проверить работу приборов.
	Индикатор горит постоянно – срабатывание системы курсовой устойчивости.
	Указанная выше система не работает (требование включить)
	Система антиблокировочного механизма колес неисправна. Требуется осмотр на СТО.
	Подушки безопасности отключены.
	Критический износ тормозных колодок.
	Парковочный тормоз неисправен.
	Помощь при удержании авто на возвышенности недоступна.
	Обнаружен прокол колеса. Требуется проверить состояние шин и заменить поврежденную.
	Модуль контроля давления в скатах поврежден либо спустили колеса.
	Ошибка в ЭСУД. Требуется выполнить компьютерную диагностику.
	Повреждение в свечах накаливания – применяется только на дизельном моторе.
	Сажевый фильтр поврежден либо снизилась его эффективность.
	Включена регулировка оборотов мотора.
	Уровень масла в двигателе упал до минимума.
	Выполняется прогрев мотора.
	Требуется заправка.
	В бачке омывателя стекла недостаточно жидкости.
	Стеклоочистители неисправны.
	Требование вставить ключ зажигания в личинку замка.
	Дверь водителя не закрыта, либо имеется неисправность в механизме запирания.
	Батарейка в ключе зажигания разрядилась.
	Система наружного освещения авто неисправна.
	Регулировка наклона фар головной оптики отключена или обнаружена поломка в системе.
	Адаптивный аппарат головной оптики отключен.
	Автоматическая активация фар и стеклоочистителей отключена.
	Имеется перегрев или поломки внутри трансмиссионного блока.
	Рулевое колесо заблокировано.
	Система запуска двигателя вышла из строя, возможно причина в стартере.
	Модуль управления подвеской машины неисправен.
	Имеются проблемы в районе фаркопа. Следует изучить весь механизм.
	Система слежения за разметкой активирована.
	Обнаружены проблемы в модуле управления мотора, мощность двигателя принудительно снижена.
	Стандартные указатели поворотников. Загораются одновременно во время включения аварийной сигнализации.
	Требуется пристегнуть ремень безопасности заднего пассажира.
	Модуль круиз контроля активирован.
	Автоматика машины сама выключила двигатель. Требуется войти в ручной режим запуска.
	Рекомендуется сделать перерыв. Водитель непрерывно едет слишком долго.
	Имеется превышение максимально допустимой скорости движения.
	Скорость на круизконтроле установлена, но модуль не активирован.
	Активирован помощник при парковке.
	Система распознавания дорожных знаков включена.
	Дальний свет головной оптики активирован.

EPC на приборке А6 — что значит

Индикатор обозначает, что в машине присутствуют перебои в работе системы энергоснабжения. Лампочка загорается одновременно с символом проверьте двигатель или зарядки АКБ.

Восклицательный знак на приборке Ауди А6

Говорит о потребности проверить щиток авто. В отдельных комплектациях, индикатор может указывать на неисправности в электроцепях.

Щиток А6 С5

В версии использовалась аналоговая панель с раздельными глазками индикаторов. Приборка имеет две механические регулировки суточного пробега и настройки часов. Единственным различием 5 поколения является тахометр. На дизелях табло промаркировано до 6000 оборотов. Для бензиновых модификациях тахометр обозначен до 8000 об.

Панель А6 С6

В модификации уже используется немного обновленный набор приборов, здесь монтируется электронный дисплей по центру и два небольших экрана под указателями скорости и оборотов двигателя.

Отдельно выделяется привлекательный внешний вид. Указатели и индикаторы изменены и имеют более привлекательный вид.

Приборка А6 С7

В самой современной модификации применяется полностью цифровой щиток. Здесь присутствует увеличенного размера дисплей, куда перенесена основная масса индикаторов, лампочек и указателей. Приборы оформлены более аккуратно относительно предыдущих модификаций. По краям округлых окуляров вынесены индикаторы температуры двигателя и уровня топлива в баке.

А6: ошибки на приборке— расшифровка

При выполнении самодиагностики авто на щитке могут появиться неисправности электронного оборудования. В зависимости от комплектации машины и типа поломки, кодировки могут значительно разниться.

Номер	Описание
1111	Модуль ЭБУ неисправен
2131	Обрыв магистрали спидометра
1232	Управление частотой холостого хода работает некорректно.
2111	ДПКВ обрыв цепи.
2212	ДПДЗ неисправен или работает неправильно.
2222	Датчик абсолютного давления неисправен
2113	ДПРВ неисправен или имеются проблемы в его цепи.
2121	Датчик ХХ – обрыв цепи.
2123	Отсутствует сигнал сенсора с полной нагрузкой.
2141	Требуется диагностика ДД.
2142	Отвечает за аналогичный сенсор – говорит об обрыве его цепи.
2231	Холостые обороты силовой установки выше/ниже установленных пределов.
2312	ДТОЖ неисправен или имеется обрыв цепи.
2332	Потенциометр расходометра воздуха передает неправильный сигнал – возможно имеется подсос воздуха в магистраль.
2341	ДК1 повышенный сигнал.
2342	Отказ ДК.
2343	Слишком обедненная смесь.
2344	Слишком богатая смесь.
4431	Система ХХ – обрыв магистрали.
4444	Неисправности не обнаружены.
0000	Окончание вывода информации об ошибках.

Выше указаны только самые распространенные поломки. Большинство неисправностей будут актуальны только для отдельных модификаций.

Audi A6: не работает панель приборов

Если в автомобиле не функционирует щиток – это может свидетельствовать о наличии нескольких проблем.

1. Перегорел соответствующий предохранитель. Плавкую вставку следует искать в салоне внутри монтажного блока.
2. Повреждена проводка. Обычно провода перетираются от вибраций. После выполнения ремонта — выполните перезагрузку системы.
3. Перегорела плата щитка. Устройство не ремонтопригодно – деталь меняется целиком.
4. Имеется ошибка в программном обеспечении автомобиля. Сделайте сброс БК до изначального состояния.

Как снять щиток приборов

Чтобы демонтировать панель выполните последовательность действий.

1. Обесточить машину, предварительно ее зафиксировав.
2. Вынуть пластиковые заглушки из приборки. Здесь открываются головки винтов, которые нужно выкрутить.
3. Далее снимается облицовка панели и опускается до упора рулевая рейка.
4. Теперь потребуется отщелкнуть облицовку самого щитка.
5. После этого, выкручиваются фиксаторные винты приборки.
6. Далее панель вынимается из посадочного места, и отключаются контактные группы проводов.
7. В конечном итоге модуль полностью вынимается из машины.

Итог

Приборка А6 — продуманный модуль, обеспечивающий полноценное информирование водителя о состоянии авто в режиме реального времени.

Красные символы

Красный символ сигнализирует об опасности.

При появлении символа:

• Остановитесь.
• Заглушите двигатель.
• Проверьте неисправную функцию. При необходимости воспользуйтесь квалифицированной помощью.

Значение красных символов:

Красные символы указывают на нарушение функционирования первой степени приоритетности (опасность).

При появлении красного символа раздаются три следующих один за другим предупредительных звуковых сигнала.

Мигание символа продолжается до устранения неисправности.

При возникновении сразу нескольких нарушений функционирования первой степени приоритетности символы появляются последовательно, с продолжительностью индикации каждого из них 2 с.

Неисправность тормозной системы

Устранить неисправность тормозной системы как можно скорее.

Мигание на дисплее символа 0 означает неисправность тормозной системы.

• Остановитесь.
• Проверить уровень тормозной жидкости.

При отказе ABS контрольная лампа загорается вместе с символом неисправности тормозной системы 0.

Внимание

• Падение уровня тормозной жидкости в заправочном бачке означает опасность несчастного случая! Не разрешается дальнейшее движение. Воспользуйтесь квалифицированной помощью.
• Причина загорания контрольной лампы тормозной системы вместе с контрольной лампой ABS может заключаться в отказе регулирующей функции ABS. Вследствие этого при торможении может иметь место относительно быстрая блокировка задних колес. При определенных обстоятельствах это может привести к заносу заднего моста автомобиля — опасность заноса! Осторожно доехать до ближайшего специализированного предприятия и устранить неисправность.

Неисправность системы охлаждения

Безотлагательно устранить неисправность системы охлаждения.

Причиной мигания символа во время движения может быть перегрев или падение уровня охлаждающей жидкости.

• Остановитесь.
• Заглушите двигатель.
• Проверьте уровень охлаждающей жидкости.
• При необходимости долить охлаждающую жидкость.
• Продолжать движение только после того, как погаснет символ.
• При необходимости воспользуйтесь квалифицированной помощью.

Если уровень охлаждающей жидкости в норме, то причиной перегрева может быть отказ вентилятора системы охлаждения.

Если дополнительно горит контрольная лампа разряда аккумулятора, то причина может заключаться в обрыве поликлинового ремня.

Внимание. Никогда не открывать капот, если Вы видите или слышите, что из моторного отсека выделяется пар или охлаждающая жидкость — опасность ожога! Дождитесь, пока не прекратится выделение пара или охлаждающей жидкости.

Осторожно. Нельзя продолжать движение, если, символ указывает на неисправность системы охлаждения — опасность повреждения двигателя.

Неисправность в системе давления моторного масла

Безотлагательно устранить неисправность в системе давления моторного масла.

Мигание на дисплее символа свидетельствует о падении давления масла ниже нормы.

• Остановитесь.
• Заглушите двигатель.
• Проверьте уровень моторного масла.
• При необходимости воспользуйтесь квалифицированной помощью

Падение уровня моторного масла ниже нормы

Долить моторное масло при падении его уровня ниже нормы.

Нормальный уровень моторного масла

Нельзя продолжать движение, если символ мигает при нормальном уровне масла. Не допускать также работы двигателя на холостом ходу — воспользоваться квалифицированной помощью.

Примечание. Контрольная лампа давления масле не является указателем его уровня в системе смазки. Поэтому проверять уровень масла регулярно, лучше всего при заправке.

Падение давления воздуха в шине

Заниженное давление воздуха в шинах как можно скорее довести до нормы.

Появление символа свидетельствует о падении давления воздуха в шине минимум одного колеса.

• Остановитесь.
• Проверьте давление/шины.
• При необходимости замените колесо.

Символ появляется всегда в сочетании с дополнительной текстовой информацией, например, REIFENDRUCK HINTEN RECHTS (давление воздуха в шине заднего правого колеса).

Появление символа в сочетании с дополнительной информацией REIFENDRUCKE PRUFEN (проверить давление воздуха в шинах) может означать падение давления воздуха в нескольких шинах, включая запасное колесо.

На индикацию может также выводиться символ желтого цвета. Данный символ означает необходимость контроля давления воздуха.

Желтые символы (автомобили с FIS, стандартное исполнение)

Желтые символы являются символами предупреждения.

Назначение желтых символов:

Желтые символы сигнализируют о нарушении функционирования второй степени приоритетности (предупреждение).

При появлении желтого символа раздастся один предупредительный сигнал.

Как можно скорее проверить соответствующую функцию.

При одновременной индикации нескольких предупреждений символы появляются последовательно, в течение примерно 2 с каждый.

Желтые символы (автомобили с FIS, с бортовым компьютером)

Желтые символы являются символами предупреждения

Назначение желтых символов:

Желтые символы сигнализируют о нарушении функционирования второй степени приоритетности (предупреждение).

При появлении желтого символа раздастся один предупредительный сигнал.

Как можно скорее проверить соответствующую функцию.

При одновременной индикации нескольких предупреждений символы появляются последовательно, в течение примерно 2 с каждый.

Неисправность сигнала торможения

Автомобили с FIS и бортовым компьютером

При загорании символа или индикации BREMSLICHT проверке и при необходимости замене, либо ремонту на предприятии Audi подлежат:

• лампы накаливания сигналов торможения,
• соединения в электропроводке,
• выключатель сигнала торможения.

Замену/ ремонт проводить на предприятии Audi.

Неисправность ближнего света, света фар заднего хода

Автомобиль с FIS и бортовым компьютером

В случае загорания символа проверить следующие компоненты:

• лампы накаливания ближнего света
• лампы накаливания фар заднего хода
• соединения в электропроводке.

Замену/ремонт проводить на предприятии Audi.

Примечание. Данная функция контролируется системой контроля неисправностей только при включенном свете.

Износ передней тормозной накладки

При появлении символа обратиться на предприятие Audi для проверки тормозных накладок передних (и для безопасности задних) колес.

Падение уровня омывающей жидкости

Автомобиль с FIS с бортовым компьютером

Появление символа означает необходимость долить омывающую жидкость в заправочный бачок стеклоомывателя и устройства очистки фар.

Малый запас топлива

Если данный символ загорается первый раз, то это значит, что в запасе осталось около 7-8 л топлива. Необходимо как можно скорее заправить автомобиль.

Отклонение напряжения аккумулятора от нормы

Автомобиль с FIS и бортовым компьютером

При появлении символа обратиться па предприятие Audi и проверить следующие компоненты:

• клиновой ремень
• регулятор напряжения
• состояние аккумуляторной батареи

Помнить также о контрольной лампе разряда аккумуляторной батареи.

Напряжение бортовой сети можно контролировать также по вольтметру.

Проверить уровень моторного масла

При появлении символа как можно скорее проверить уровень масла и. при необходимости долить его.

Неисправность сенсора моторного масла

При появлении символа обратиться на предприятие Audi для проверки сенсора уровня масла. До этого, в целях безопасности, проверять уровень масла при каждой заправке автомобиля топливом.

Сигнализация превышения скорости

Автомобиль с FIS и бортовым компьютером

Появление символа означает, что фактическая скорость превысила введенное значение скорости. Снизить скорость.

Неисправность устройства регулирования угла наклона фар

Автомобили с устройством динамического регулирования угла наклона фар

Появление символа означает неисправность устройства динамического регулирования угла наклона фар. Обратиться на предприятие Audi для ремонта устройства регулирования угла наклона фар.

Сигнализация падения давления воздуха в шине

Автомобили с системой контроля давления воздуха в шинах

Загорание символа означает необходимость контроля и корректировки давления воздуха в шине.

Символ появляется всегда вместе с буквенным обозначением соответствующего колеса, например, VR означает переднее правое колесо.

Сигнализация превышения скорости

Автомобиль с FIS и бортовым компьютером

Сигнализация превышения скорости позволяет задавать ограничение скорости, которое не должно превышаться.

Сигнализация превышения скорости предупреждает водителя о превышении предварительно введенной скорости. Как только фактическая скорость превысит введенное значение примерно на 10 км/ч, раздастся предупредительный сигнал. Одновременно на дисплее появляется сигнальный символ.

Сигнализация превышения скорости позволяет программировать две степени предупреждения, функционирующих независимо друг от друга и выполняющих не совсем одинаковые задачи.

Степень предупреждения 1: функция

Автомобиль с FIS и бортовым компьютером

Значение степени предупреждения 1 можно изменять во время движения.

Степень предупреждения 1 дает возможность задавать ограничение скорости во время движения. Введенное значение скорости сохраняется в памяти до выключения зажигания, если предварительно не имело место изменение скорости или отмена введенного ограничения.

Сигнальный символ первой степени предупреждения появляется на дисплее при превышении фактической скорости введенного значения. Символ гаснет при уменьшении скорости ниже запрограммированного знамения.

Символ гаснет, кроме того, при превышении введенного значения скорости примерно на 40 км/ч в течении минимум 10 с. При этом однако не происходит сброс данных памяти введенного ограничения скорости.

Степень предупреждения 1: программирование

Автомобиль с FIS и бортовым компьютером

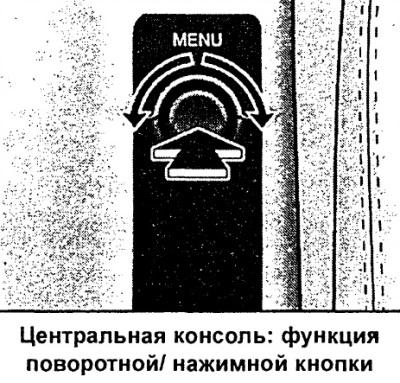

Степень предупреждения 1 программируется кнопкой настройки/контрольной кнопкой.

Программирование ограничения скорости

• Автомобиль должен двигаться с актуальной скоростью, которая не должна превышаться.
• Нажать и отпустить кнопку настройки/ контрольную кнопку.

Отмена введенного ограничения скорости

• Скорость автомобиля должна быть более 5 км/ч.
• Нажимать более 1 с кнопку настройки/ контрольную кнопку.

Успешный ввод в память подтверждается при отпускании кнопки кратковременным загоранием на дисплее сигнального символа 0) ограничения скорости. Введенное значение скорости остается в памяти до следующего кратковременною нажатия кнопки при другой скорости или пока Вы нажатием более 1 с не отмените введенное ограничение.

Степень предупреждения 2: функция

Автомобиль с FIS и бортовым компьютером

Значение степени предупреждения 2 можно изменять только при выключенном зажигании.

Степень предупреждения 2 даст возможность программирования и отмены максимального ограничения скорости только при выключенном зажигании. Программирование данного предупреждения рекомендуется при необходимости общего напоминания водителю поддержания определенной максимальной скорости. Например, при движении в стране с ограничением скорости, максимальной скорости при движении с зимними шинами.

Сигнальный символ второй степени предупреждения появляется на дисплее, когда фактическая скорость превысит введенное значение. Символ гаснет, в отличие от степени предупреждения 1, только при снижении скорости ниже запрограммированной величины.

Степень предупреждения 2: программирование

Автомобиль с FIS и бортовым компьютером

Значение степени предупреждения 2 программируется и отменяется смонтированными в рукоятке стеклоочистителя выключателями.

Программирование максимальной скорости

• Выключить зажигание.
• Нажать и отпустить в комбинации приборов кнопку настройки/ контрольную кнопку. Включается освещение счетчика пройденного пути и цифровых часов.
• Нажимать минимум 2 с кнопку настройки/ контрольную кнопку. На дисплее появляется введенное актуальное пороговое значение максимальной скорости или перечеркнутый символ степени предупреждения 2, если максимальная скорость предварительно не программировалась.
• Для изменения скорости нажимать на верхнюю или нижнюю сторону смонтированного в рукоятке стеклоочистителя переключателя функций. При этом происходит поэтапное (один этап 10 км/ч) увеличение или уменьшение значений.

Отмена введенного ограничения скорости

• Выключить зажигание.
• Нажать и отпустить в комбинации приборов кнопку настройки/ контрольную кнопку. Включается освещение счетчика пройденного пути и цифровых часов.
• Нажимать минимум 2 с кнопку настройки/ контрольную кнопку. На дисплее появляется введенное актуальное пороговое значение максимальной скорости.
• Нажимать кнопку сброса, смонтированную в рукоятке стеклоочистителя В, пока на дисплее не появится перечеркнутый символ степени предупреждения 2.

Через несколько секунд после процесса программирования или отмены освещение счетчика пройденного пути и цифровых часов выключается.

Расшифровка индикаторов приборной панели Audi A6 C5

Полезность – 65% | Распечатать

На автомобилях A6 (C5) с 1997 по 2004 год выпуска используется единая приборная панель, информирующая или предупреждающая водителя визуальными графическими индикаторами. Их расшифровка представлена в таблице.

Audi A6 (C5) 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004

Постоянно горит красный или реже желтый восклицательный знак с текстом рядом.

Предупредительный сигнал для привлечения внимания водителя в случае опасной внештатной ситуации (резкое падение давления масла, неисправность в электрике, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией.

Постоянно горит красный восклицательный знак или буква P в красном круге или надпись BRAKE.

Включен ручной тормоз или низкий уровень тормозной жидкости или износились тормозные колодки или другие проблемы в тормозной системе.

Горит или мигает красным или синим значок термометра в жидкости.

Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Если индикатор мигает то это указывает на неисправность в электрике системы охлаждения.

Постоянно горит красным или желтым значок лейки, масленки со смазкой желтая надпись Oil Level с дополнительными надписями: Min, Sensor.

Падение давления в системе смазки двигателя ниже допустимого значения или уровень масла ниже допустимого значения и необходима доливка или неисправен датчик падения уровня масла в двигателе.

Постоянно горит батарея красным цветом.

Падение напряжения в бортовой сети автомобиля или отсутствие заряда аккумулятора (АКБ) или другие неисправности в системе электроснабжения или неисправность в контуре высокого напряжения главной батареи.

Красная машина с открытыми передними или задними дверями.

В машине незакрыта или не плотно закрыта указанная на индикации дверь или несколько дверей.

Постоянно горит желтым или красным значок заправочного гидранта.

Остался минимальный запас топлива (такого запаса обычно хватает на 100 км) или топливо полностью закончилось.

Показывает желтым цветом лобовое стекло с пунктирной струей фонтаном в разные стороны.

В стеклоомывателе заканчивается жидкость для стекол, осталься минимальный запас.

Красный перечеркнутый пассажир горит постоянно, индикация может сопровождаться нарастающими сигналами.

Ремень безопасности водителя или переднего пассажира не пристегнут.

Горит красным значок человека пассажира с шаром спереди него, может появляться надпись красным SRS и AirBag.

Неисправности одной или более подушек системы пассивной безопасности установленных для передних или для задних пассажиров.

Желтый человек рядом с перечеркнутым кругом или желтая надпись Side Airbag Off.

В машине отключена подушка безопасности переднего пассажира.

Горит желтая надпись RSCA.

Отключена система боковых подушек безопасности (Roll Sensing Curtain Airbags — RSCA), срабатывающих при опрокидывании автомобиля.

Неисправность предаварийной системы безопасности автомобиля (Pre Collision or Crash System — PCS).

Индикатор красной машины с ключиком внутри или горит зеленый ключ.

В данный момент в автомобиле включена противоугонная система или иммобилайзер.

Горит красным машина с закрытым замком сбоку.

Указывает на неисправности в противоугонной системе автомобиля или о другом сбое в ее работе.

Горит красным или желтым восклицательный знак в круглой шестеренке, звездочке.

Неисправна или перегрета коробка передач или вышел из строя один из узлов трансмиссии.

Горит красным термометр в круглой шестеренке или красная или желтая надпись A/T OIL TEMP.

Превышена допустимая температура масла в коробке передач, дальнейшее движение крайне не рекомендуется до ее охлаждения.

Горит постоянно или через время гаснет красным или желтым гаечный ключ или горит желтым машина на подьемнике или машина с надписью SERVICE или желтая надпись MAINT REQD.

Пришел или только подходит срок произвести техническое обслуживание автомобиля (ТО), значок сбрасывается после планового технического обслуживания специализированным центром.

Горит или мигают желтым буквы AT.

Неисправности с электрикой в автоматической коробке, продолжение движения не рекомендуется.

значок руля горит красным и рядом красный восклицательный знак.

Неисправность в гидро-электро-усилителе руля, могут быть проблемы с поворотом руля, тугой руль.

Горит или мигает красный круг с водой.

Низкий уровень тормозной жидкости, необходимо долить до рекомендуемой отметки.

Неисправность электрического парковочного тормоза.

Горид желтым надпись ABS в круге или надпись Antilock

Неисправность в антиблокировочной системе тормозов (Antilock Braking System — ABS) или эта система вовсе отключена.

Горит желтый круг с пунктирами по бокам.

Тормозные колодки изношены до предельного уровня.

Горит восклицательный знак в овале (разрезе контура шины).

Падение давления воздуха в одной или нескольких шинах более, чем на 25% от допустимого значения.

Желтый восклицательный знак в круге.

Неисправность в системе распределения тормозных суппортов или датчике отвечаеющем за ее работу.

Горит желтым ботинок, нога в круге.

Обычно горит при включенном зажигании и сообщает о необходимости нажатия на тормоз для разблокировки коробки передач.

Постоянно горит зеленая лампочка

Включены наружные световые устройства, фары.

Горит зеленая лампочка с восклицательным знаком.

Неисправны или отключены один или несколько источников внешнего освещения, фар или перегорела лампочка в одной или нескольких фарах.

Горит перечеркнутая лампочка желтого цвета.

Перегорела лампочка ближнего или дальнего света в фаре если лампочка целая, то причину необходимо искать в проводке или предохранительных устройствах.

Постоянно горит значок лампочки или фары синего света.

Включен и нормально работает дальний свет фар.

Постоянно горит или мигает зеленый значок фары с буквой А или с надписью AUTO.

Включена нормальная работа системы автоматического переключения между ближним и дальним светом фар.

Желтый значок фары с наклонным светом со стрелками и восклицательным знаком.

Обнаружена неисправность в системе автоматического регулирования угла наклона осветительного потока в фарах.

Постоянно горит зеленая надпись DRL или зеленый значок фары с пучком света в виде точек.

Активна и нормально работает система автоматического включения фар ближнего света в дневное время суток (Daytime Running Lamps — DRL).

Значок желтого цвета в виде автомобиля со включенными задними фарами.

Указывает на проблемы, зафиксированные в функционировании одной или нескольких лампочек стоповых огней или фар заднего света. Если лампы исправны, то появление индикатора предупреждает о повреждении проводки или поломке предохранителя.

Зеленый значок фар в разные стороны

Включены и нормально работают габаритные огни.

Зеленый значок фары с волнистой линией.

Включены и нормально работают противотуманные фары.

Желтый значок фары с волнистой линией.

Включены и нормально работают задние противотуманные фары.

Желтая закрашеная фара отделяется от контура или значок фары светит в тоннель.

Неисправен датчик дождя и света или отключен в системе.

Горит постоянно или гаснет через время желтый значок двигателя (значок инжектора) с надписью check или молнией внутри или надписью service check engine или надписью EPC.

При работающем двигателе он информирует о наличии ошибок в работе системы двигателя или неисправности его электронных систем. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Для определения более точной проблемы в автомобиле запускают самодиагностику если такая предусмотрена бортовой системой или выполняют компьютерную диагностику в сервисном центре. Система EPC (Electronic Power Control — электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.

Горит постоянно желтый значок двигателя, инжектора со стрелкой вниз.

Падение мощности двигателя по каким-либо причинам, обычный перезапуск двигателя иногда решает проблему.

Горит желтым машина с гаечным ключем по центру.

Неполадки в работе двигателя или электроники трансмиссии или неисправность иммобилайзера или системы впрыска.

Горит зеленым или желным надпись ENG A-STOP или горит желтым надпись STARTER SYSTEM или желтый восклицательным знак в круге со стрелкой или буква A в круге со стрелкой.

Сообщения от системы старт-стоп (Start-Stop). Если индикатор или надпись горит зеленым цветом то система стабильна и просто сообщает о своей нормальной работе. Если индикатор или надпись горит желтым или любым другим цветом то система оповещает о какой либо неисправности

Горит желтым надпись OIL CHANGE.

Напоминание о необходимости проведения плановой замены масла.

Желтая полоcка с шариками, точками и пересекающими их стрелками вниз.

Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.

Зеленый треугольник с греческой буквой лямбда или желтый значок с выходящими выхлопными газами.

Индикатор может появится на какое то время и погаснуть после плохой заправки топлива. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах. Неисправен или загрязнен кислородный датчик (лямбда-зонд) или неисправность в системе очистки выхлопных газов или уровень эмиссии слишком высок или другие проблемы системы впрыска.

Желтый бачек с испарением волнами жара вверху.

Неисправность или перегрев каталитического нейтрализатора, может сопровождаться падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Желтый значок машины с открученным винтом крышкой или желтая надпись CHECK GAS CAP.

Крышка топливного бака плохо закрыта или вовсе отсутствует или другие проблемы с гермитичностью топливного бака в районе заливной горловины.

Горит желтый пустой бачек с жидкостью на дне со стрелой вниз или без стрелки или желтый значок радиатора с вентилятором.

Понижен уровень охлаждающей жидкости (антифриза) в системе охлаждения двигателя, необходимо устранить течь или причину потери антифриза из системы и долить жидкость до нормального уровня. Индикатор не всегда загорается именно при низком уровне, возможно, просто глюк датчика или поплавка в расширительном бочке.

Желтая молния с кавычками по бокам.

Неисправность электронной дроссельной заслонки (ETC).

Горит постоянно желтая надпись EML.

Электронная система регулировки мощности двигателя (EML) сообщает о проблеме, при торможении, возможно, потребуется приложить к педали тормоза большее усилие, а ее ход может увеличиться. Свечение контрольной лампочки EML говорит о наличии ошибки в управлении дроссельной заслонкой. Необходима диагностика системы и устранение возникшей проблемы.

Загорается на время или горит постоянно зеленая надпись TRAC или ACTIVE TRAC или горит желтая надпись DTC, TRAC OFF, TSC OFF, VSA TRAC.

Один из данных индикаторов указывает на состояние и работу антипробуксовочной системы. Если значок зеленого цвета (Trac либо Active Trac), то узел работает, если желтый или оранжевый — обнаружены неисправности в работе системы. Надо учитывать, что DTC и TCS связаны с функционированием тормозной, а также системы подачи горючего. Если любая из этих систем не работает, то на дисплее данные индикаторы также будет загоратся.

Горит время от времени или постоянно желтая надпись ESP BAS.

Это индикаторы системы стабилизации (Electronic Stability Program — ESP) и помощи при экстренном торможении (Brake Assist System — BAS) которые взаимосвязаны, такая индикация сообщает о неполадках в какой-то из них.

Горит постоянно желтая надпись KDSS.

Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

Зеленый значок в виде автомобиля, движущегося вверх или вниз по склону.

Система помощи спуска с горы или система безопасности при движении в гору, указывает на то что задействована система поддержания постоянной скорости или помощи при трогании с места и другие маневры под улоном машины.

Загорается на время и гаснет желтый значок скольжения машины как на знаке скользкая дорога.

Индикатор показывает, что зафиксировано скольжение автомобиля и система стабилизации помогла машине при таком движении.

Желтый значок скольжения машины как на знаке скользкая дорога перечеркнут или с надписью OFF или в желтом треугольнике или желтая надпись ASC, DSC, DSTC, ESC, IVD, PCS, VDC, VDCS, VSA, VSC с дополнительным текстом OFF.

Сообщение о какой либо неисправности в системе стабилизации или она полностью отключена, текст индикации зависит от названия и аббревиатуры системы, автомобиль продолжает управляться нормально и можно ехать, но без помощи электроники.

Загорается на время желтый восклицательный знак в треугольнике, обведенный стрелкой.

Данный индикатор указывает на нормальное функционирование дифференциала с электронной блокировкой Electronic Differential Lock (EDL) и антипробуксовочную систему Anti-Slip Regulation (ASR).

Желтая картинка в виде колеса со стрелками или желтая надпись BAS ASR.

Неисправность в системе помощи при экстренном торможении.

Горит постоянно желтая надпись IBA OFF.

Отключена или неисправна система итнеллектуальной помощи при экстренном торможении или загрязнение лазерных датчиков системы.

Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений, с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение или блок управления адаптивного круиз-контроля (АСС) обнаружил какую-либо неисправность в системе.

Горит красным значок надпись PS.

На моделях с электрической рулевой рейкой указывает на проблемы в электроусилителе руля (Power Steering). Необходимо локализовать проблему диагностикой.

Горит желтым надпись 4WAS.

При работающем двигателе сообщает о неисправности в системе активного подруливания автомобиля.

Неисправность в системе активного подруливания задних колес или система Rear Active Steer отключена или есть проблемамы в тормозной системе, подвеске либо одной из систем мотора.

Горит зеленая надпись 2nd STRT.

Сообщает о включении функции трогания с места с повышенной передачи, обычно включается на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия.

Загорается и гаснет желтая надпись CVT.

На моделях, оборудованных вариатором (Continuously Variable Transmission — CVT), его появление указывает на нормальную работу трансмиссионного агрегата, обычно загорается на несколько секунд после включения зажигания.

Мигает надпись красного цвета VGRS.

Значок VGRS указывает на неполадки, зафиксированные в работе системы рулевого управления с передаточным числом. Может появлятся при разряженом аккумуляторе или других проблем с ним, для снятия ошибки после смены аккумулятора и устранения других неполадок рекомендуется поездить по прямой линии со средней скоростью 50 кмч.

Значок ключа зеленого, красного или желтого цвета может иметь восклицательный знак на ключе.

Отсутствие или присутствие электронного чип ключа в автомобиле и в зависимости от цвета и сопутствующих надписей система сообщает, что ключ найден или нет или есть проблемы с функционированием системы чип ключа.

Снежинка желтого цвета горит или мигает или надпись SNOW.

Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места, система может увеличивать расход топлива.

Горит или мигает со звуком картинка чашка кофе с блюдцем.

Система определила длительное вождение без остановки, водителю рекомендуется остановиться и отдохнуть от вождения может дополняться поясняющим текстовым сообщением на дисплее.

Горит зеленая надпись Cruise или SET ACC или зеленый спидометр со стрелкой.

Один из этих индикаторов указывает на активацию адаптивной системы круиз-контроля. Данная опция предназначается для обеспечения оптимальной скорости движения на авто с учетом расположения препятствий, других транспортных средств и характера местности. Если один из индикаторов моргает, это указывает на неработоспособность системы или сбои в ее работе.

Горит или мигает желтая машина со спидометром и восклицательным знаком.

Неисправен или отключен круиз-контроль.

Круг с зеленой надписью HOLD или AUTO H.

Активирована тормозная система (Brake Hold), чтобы отключить необходимо нажать на педаль газа.

Горит желтая надпись HEIGHT HIGH.

На моделях с пневматической подвеской подобный индикатор указывает высоту положения кузова над дорогой, HEIGHT HIGH — это максимально высокое положение.

Горит желтая надпись CK SUSP.

Индикатор сообщает о необходимости проведения диагностики ходовой части.

Горит желтый прицеп или зеленая надпись TOW

Включен режим движения с прицепом (Tow Mode).

Желтый символ коробки передач с надписью AUTO

Появляется при пониженном уровне или слабом давлении трансмиссионной жидкости, перегреве коробки или неисправности одного из датчиков. Такие проблемы приводят к активации аварийного режима работы, в результате чего машина передвигается на одной передаче при минимальной скорости с небольшими оборотами мотора.

Горит желтым засоренная стрелка через пунктир в круге.

Требуется замена воздушного фильтра.

Горят желтые волнистые стрелки в квадрате.

Индикатор сообщает о включенной системе обогрева заднего стекла.

Зеленая или желтая пуква P с треугольником горит или мигает со звуком.

Система помощи при парковке если зеленый — система активирована и используется если желтый то есть сбой в работе или загрязнены датчики системы.

Желтая мигающая надпись LDW или LDP или LKA или значок машины пересекает полосу двидения с восклицательным знаком со звуковым сигналом.

Индикатор системы слежения за полосой движения (Lane Departure Warning Indicator — LDW, Lane Departure Prevention — LDP, или Lane Keeping Assist — LKA). Желтый мигающий сигнал предупреждает, что автомобиль смещается со своей полосы вправо или влево или неисправность системы. Зеленый — система активирована.

Зеленый индикатор дерево или зеленая надпись ECO MODE.

Включен режим экономичного движения или водитель ведет автомобиль в режиме экономии топлива.

Мигает иконка машинки в красном или зеленом треугольнике со звуком.

Система сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования.

Желтый значок в виде двух автомобилей и звездочки с Off.

Неисправность или отключение системы безопасности столкновения.

Желтый значок автомобиля со стрелкой сбоку со звуком.

Появление опасности столкновения в задней части транспортного средства.

Желтая спираль, загорается и гаснет при первом повороте ключа зажигания.

На моделях с дизельным двигателем указывает на активацию свечей накаливания. Он необходим чтобы понимать в какой момент необходимо осуществлять пуск двигателя, т.е. после того, как индикатор погаснет.

Горит желтая выхлопная труба с круглими шариками точками

На моделях с дизельным двигателем указывает на неисправности сажевого фильтра макрочастиц, необходима замена или удаление фильтра.

Желтая картинка потока газа с водой или каплями на ней.

На моделях с дизельным двигателем указывает на недостаток жидкости в выхлопной системе, которая необходима для каталитической реакции, очищающей отработавшие газы.

Желтый значок потока выхлопных газов идущих из трубы.

На моделях с дизельным двигателем указывает на неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.

Постоянно горит желтым значок заправочного гидранта с каплями воды.

На моделях с дизельным двигателем указывает на наличие воды в залитом топливе или система обнаружила конденсат в топливном баке или необходимость проведения сервисного обслуживания системы очистки топлива в машине.

Красный значок с надписью EDC.

На моделях с дизельным двигателем указывает на неполадки в работе системы электронного управления впрыска горючего. Двигатель может работать с перебоями, периодически останавливаться или не запускаться. Неисправность может быть связана с засорением топливного фильтрующего устройства, форсунок, клапана на бензонасосе.

Горит желтая надпись T-BELT и исчезает после старта двигателя.

На моделях с дизельным двигателем появляется при необходимости замены ремня ГРМ.

Горит красная батарейка с надписью MAIN или электромотор с восклицательным знаком.

На моделях с гибридным двигателем указывает на неисправность в контуре высокого напряжения или главной батареи.

Горит красным электромотор с молнией.

На моделях с гибридным двигателем указывает на низкий уровень заряда высоковольтной батареи.

Желтая машина с восклицательным знаком по середине.

На моделях с гибридным двигателем указывает о наличии неисправности в системе электропривода автомобиля, Check Engine для электромотора.

Горит желтая или красная надпись FAULT.

На моделях с гибридным двигателем указывает на обнаружение критической (красный) и не критической (желтый) неисправности в работе систем электромотора.

На моделях с гибридным двигателем указывает на значительное снижение мощности автомобиля.

Горит зеленая надпись EV MODE или буквы EV внутри зеленой машинки.

На моделях с гибридным двигателем указывает на режим движения только на электротяге.

Горит зеленая машинка со стрелкой внизу или зеленая надпись Hybrid Ready.

На моделях с гибридным двигателем указывает на готовность авто к началу движения с электротягой.

Горит красным или желтым машина с сиреной.

На моделях с гибридным двигателем указывает на неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.

Содержание

1. Значки панели приборов Ауди А6c5
2. Бортовой компьютер Audi A6 C5. Общая информация. Инструкция по эксплуатации
3. Автомобиль с FIS и бортовым компьютером
4. Расход топлива в данный момент
5. Запас хода по топливу
6. Время в пути
7. Напоминание о необходимости перерыва в движении
8. Средний расход топлива
9. Средняя скорость движения
10. Индикация меню
11. Выборка и ввод команд меню
12. Виды индикации
13. Процесс настройки (часть 1)
14. Процесс настройки (часть 2)
15. Функциональный пример (часть 1)
16. Функциональный пример (часть 2)
17. Функциональный пример (часть 3)
18. Бортовой компьютер Ауди А6
19. 1.27. Бортовой компьютер
20. Панель приборов Ауди А6: описание значков
21. Обозначение значков на панели приборов Audi A6
22. EPC на приборке А6 — что значит
23. Восклицательный знак на приборке Ауди А6
24. Щиток А6 С5
25. Панель А6 С6
26. Приборка А6 С7
27. А6: ошибки на приборке— расшифровка
28. Audi A6: не работает панель приборов
29. Как снять щиток приборов

Значки панели приборов Ауди А6c5

Запись является информационной

1. Управление двигателем (EPC) — следит за системой управления двигателем. Мигает при запуске, горит (во время движения), когда обнаружены неполадки в системе;
2. Указатели поворота на прицепе — мигает вместе с указателями поворотов авто, не мигает, если повороты на машине или прицепе неисправны;
3. Габариты — горит, когда включен стояночный свет или фары;
4. Регулировка клиренса — горит, когда производится регулировка дорожного просвета;
5. Система динамической стабилизации — мигает в движении, если исправна ESР, горит при отказе ABS или ESР;
6. Электронная противоугонная система — мигает, когда сигнализация взаимодействует с не оригинальным ключом, горит при обмене данных с оригинальным;
7. Тахометр;
8. Часы, дата, символ приема радиочасов;
9. Кнопка настройки часов;
10. Левый указатель поворота;
11. Температура ОЖ;
12. Дальний свет — горит при включении дальнего и прерывистого света;
13. Уровень топлива;
14. Правый указатель поворота. Эти индикаторы (вместе с левым указателем) также мигают (одновременно) при включении аварийки;
15. Электроника двигателя — сигнализирует о неисправности электроники двигателя;
16. Система подушек безопасности (Air Bag) — мигает при запуске, не гаснет, горит лампа подушек если
система неисправна и продолжает мерцать во время движения;
17. Противоблокировочное устройство тормозной системы (ABS) — должна мигать при запуске. В обратном
случае, если обнаружены неполадки, не загорается или загорается и не гаснет;
18. Затянут стояночный тормоз — загорается, когда затянут ручной тормоз, гаснет после отпускания ручника.;
19. Разряд аккумуляторной батареи — мигает при запуске. Горит, когда обнаружены дефекты генератора или
неисправности электрооборудования автомобиля;
20. Напоминание пристегнуть ремень — загорается при запуске на несколько секунд;
21. Спидометр;
22. Пробег;
23. Кнопка сброса суточного пробега.

Источник

Бортовой компьютер
Audi A6 C5. Общая информация. Инструкция по эксплуатации

Автомобиль с FIS и бортовым компьютером

Бортовой компьютер анализирует и выводит на индикацию значения актуального и среднего расхода топлива, средней скорости, запаса хода по топливу и времени в пути.

Бортовой компьютер анализирует и выводит на дисплеи (FIS) следующую информацию: расход топлива в данный момент время в пути средняя скорость движения Данная информация выводится на дисплей FIS в приведенной выше последовательности.

Все показатели (запас хода по топливу, время в пути, средний расход топлива, средняя скорость и расход топлива данный момент) индицируются в метрической, а в определенных экспортных вариантах в английской системе единиц.

Управление бортовым компьютером осуществляется двумя включателями, смонтированными в рукоятке управления стеклоочистителем.

Примечание. При отсоединении клемм аккумуляторной батареи все накопленные значения стираются.

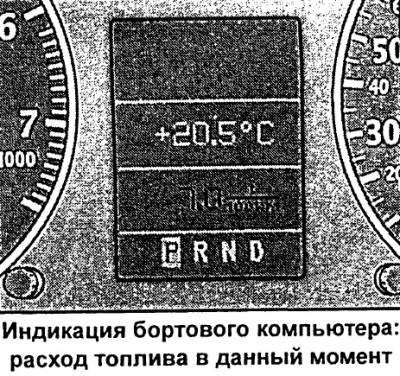

Расход топлива в данный момент

Автомобиль с FIS и бортовым компьютером

Индикация расхода топлива в данный момент помогает экономить топливо.

На индикацию выводится значение расхода топлива в данный момент, измеряемого в л/100 км. С помощью данной индикации можно выбрать режим движения, соответствующий оптимальному расходу топлива.

Расход вычисляется по каждому 30-метровому участку пути. Во время остановки автомобиля сохраняется индикация последнего из вычисленных значений.

Если после пуска двигателя вызывается функция определения расхода топлива в данный момент, то на первых 30-40 метрах пути на индикацию выводится его среднее значение.

Запас хода по топливу

Автомобиль с FIS и бортовым компьютером

Данная индикация помогает при планировании движения.

На дисплее появляется индикация запаса хода в километрах. Данная индикация показывает, сколько километров автомобиль еще может проехать на фактическом остатке топлива в данном режиме движения. Запас хода по топливу определяется дискретными значениями, отсчитываемыми шагами по 10 км.

За основу вычислений запаса хода принимается расход топлива на последних 30 км пути. При более экономичном последующем движении запас хода увеличивается.

Время в пути

Автомобиль с FIS и бортовым компьютером

Индикация времени в пути напоминает о необходимости перерыва в движении.

На индикацию выводится время в пути с отсчетом от момента последнего сброса данных памяти запоминающего устройства. При выключенном зажигании значение времени в пути сохраняется. При продолжении движения к нему добавляется последующий отсчет времени.

При желании начать отсчет времени в пути с определенного момента очистить память нажатием кнопки «Reset» В.

Напоминание о необходимости перерыва в движении

Через два часа после начала движения, независимо от запрограммированной функции, происходит автоматическое переключение на индикацию времени в пути. Мигающая индикация вида «2:00» напоминает водителю о необходимости сделать перерыв в движении.

Кратковременным нажатием на верхнюю или нижнюю сторону переключателя функций, либо на кнопку «Reset» данную индикацию можно выключить.

Если Вы теперь оставите включенным зажигание или если перерыв составит менее 10 мин, то через каждые последующие два часа напоминание о необходимости остановиться на отдых будет повторяться с индикацией времени в пути вида 4:00, 6:00 и т.д. При длительности перерыва более 10 мин с выключенным зажиганием происходит сброс данных отсчета времени в пути.

Средний расход топлива

Автомобиль с FIS с бортовым компьютером

Данная индикация помогает при планировании движения.

На индикацию дисплея выводится средний расход топлива в литрах на 100 км с момента последнего сброса данных памяти. С помощью данной индикации можно выбрать режим движения, соответствующий оптимальному расходу топлива.

При выключенном зажигании значение среднего расхода топлива сохраняется в памяти. При продолжении движения учитываются данные последующего расхода.

При желании определения среднего расхода топлива заново необходимо осуществить сброс данных памяти нажатием кнопки «Reset». При проезде первых 30 м после сброса на индикацию выводится нулевое значение.

Средняя скорость движения

Автомобиль с FIS с бортовым компьютером

Данная индикация помогает при планировании движения.

На индикацию дисплея выводится средняя скорость в км/ч с момента последнего сброса данных памяти.

При выключенном зажигании значение средней скорости сохраняется в памяти. При продолжении движения учитываются также новые данные.

При желании определения средней скорости заново необходимо осуществить сброс данных памяти нажатием кнопки «Reset».

Индикация меню

Автомобиль с автономным отопителем и системой контроля воздуха в шинах

Через соответствующие команды меню Вашего автомобиля существует возможность настройки, включения и управления отдельными функциями (например, автономным отопителем). Кроме того, с помощью меню Вы можете выводить на индикацию дисплея (FIS) необходимую информацию (например, бортового компьютера). Устройство работает только при включенном зажигании. Управление осуществляется клавишей Menu центральной консоли.

Выборка и ввод команд меню

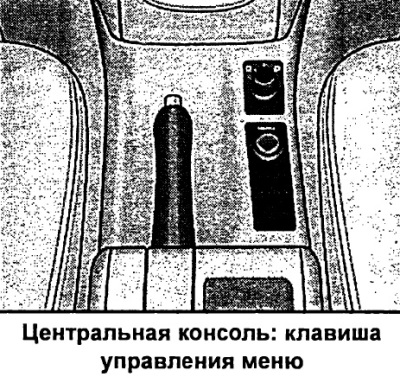

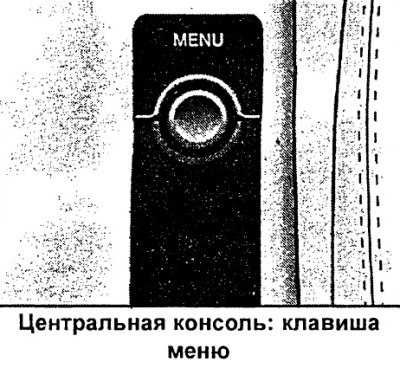

Клавишей Menu и поворотной/нажимной кнопкой центральной консоли можно вызывать индикацию меню, считывать данные и осуществлять настройку.

Функции клавиши Menu и поворотной/нажимной кнопки.

Нажатием поворотной/нажимной кнопки осуществляется подтверждение выбранной команды/ввод в систему установленных параметров.

Виды индикации

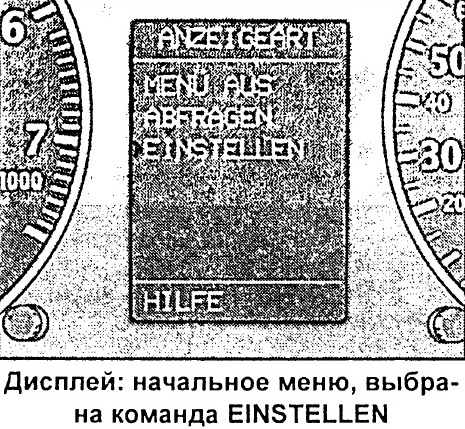

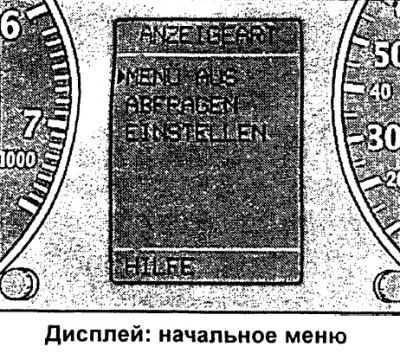

Начальное меню FIS дает возможность выборки 4 видов индикации.

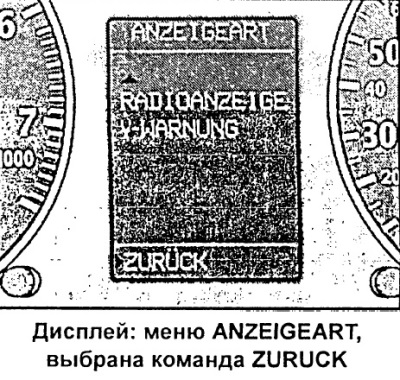

Четырем видам индикации начального меню соответствуют следующие функции:

Данная функция поможет Вам правильно выбирать и вводить необходимые команды.

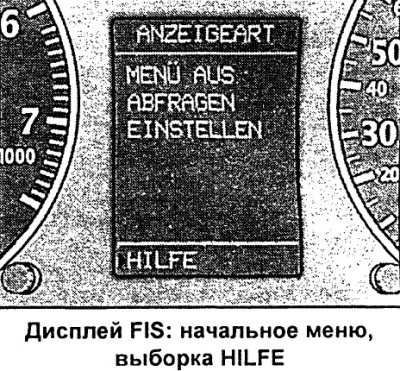

Вызов вспомогательного меню

FIS обладает функцией помощи.

Значение символов дисплея:

Процесс настройки (часть 1)

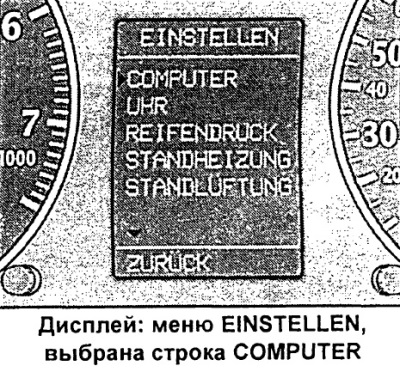

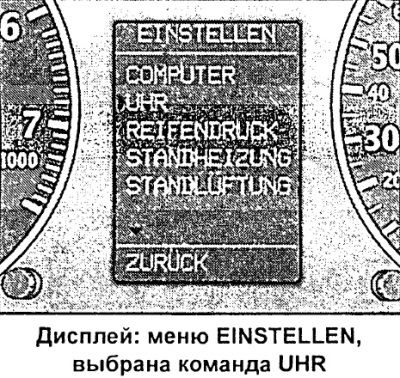

Настройка осуществляется через команды меню.

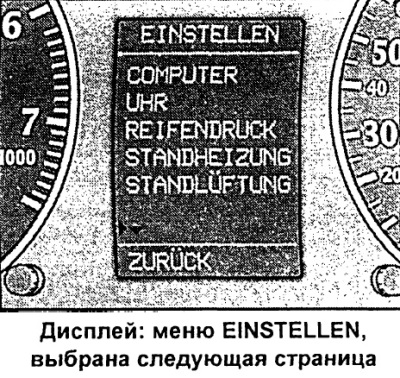

Процесс настройки (часть 2)

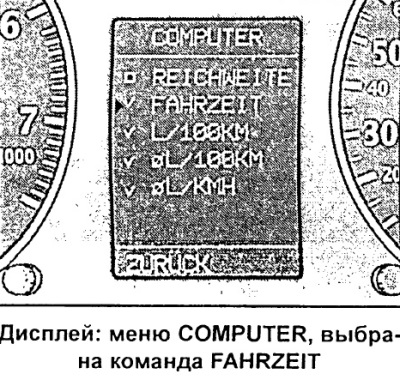

Функциональный пример (часть 1)

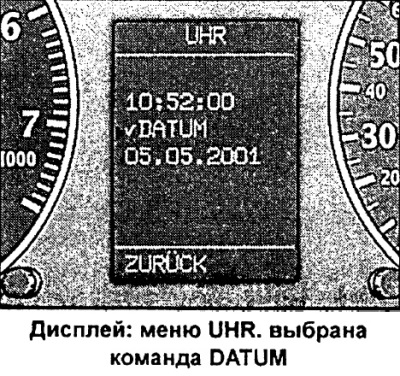

Приведенный пример показывает полный процесс настройки, осуществляемый через команды меню.

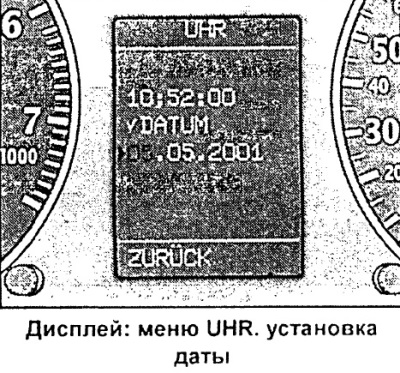

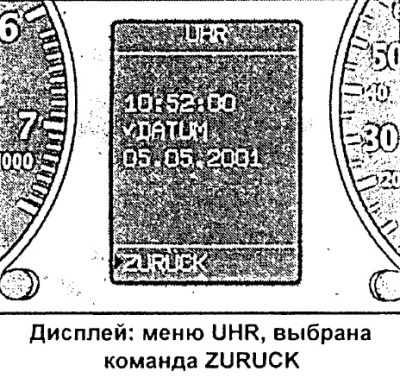

Функциональный пример (часть 2)

Функциональный пример (часть 3)

Источник

Бортовой компьютер Ауди А6

1.27. Бортовой компьютер

Переключатель функций (стрелка) и клавиша сброса («Reset») смонтированы в рукоятке управления стеклоочистителями.

Если включено зажигание, то при многократном нажатии на нижнюю сторону переключателя функций они последовательно выводятся на индикацию. Нажатием на верхнюю сторону переключателя вывод функций на индикацию осуществляется в обратной последовательности.

Нажатием и удержанием кнопки сброса в течение минимум 2-х секунд можно установить на нуль накопленные в памяти значения абсолютного и среднего расхода топлива, времени движения и средней скорости. Кратковременным нажатием клавиши можно прервать сигнальную компьютерную индикацию, предупреждающую о превышении нормы времени непрерывного нахождения за рулем и необходимости заправки.

При включении зажигания на индикацию выводится последняя на момент выключения зажигания функция. При отсоединении клемм аккумулятора все накопленные значения стираются.

Бортовой компьютер выдает информацию 6 видов:

– расход топлива в данный момент или давление наддува автомобиля Audi S6 Avant (169 кВт);
– запас хода по топливу;
– абсолютный расход топлива;
– время непрерывного нахождения за рулем (макс. индикация 23:59);
– средний расход топлива;
– средняя скорость движения.

Показатели расхода топлива, запаса хода по топливу и скорости индицируются в метрической, а в определенных экспортных вариантах в английской системе единиц (л/100 км – mpg, км/ч – mph, км – mi).

Определить, какая из функций включена, можно по треугольнику, указывающему на соответствующий символ верхнего или нижнего края дисплея. На иллюстрации в качестве примера показана индикация запаса хода по топливу.

На индикацию выводятся значения расхода топлива в данный момент, измеряемого в л/100 км.

Расход вычисляется по каждому 30-метровому участку пути. Во время остановки автомобиля сохраняется индикация последнего из вычисленных значений. Если после пуска двигателя вызывается индикация расхода топлива в данный момент, то на первых 30–40 метрах пути на индикацию выводится средний расход топлива. Если при работающем двигателе манипулировать педалью акселератора, не трогаясь с места, то показания расхода топлива могут быть очень высокими. С помощью данной индикации можно выбрать режим движения, соответствующий оптимальному расходу топлива.

На индикацию выводится абсолютное давление во впускном газопроводе двигателя. Диапазон индикации на дисплее – от 0 до 2,5 бар.

После включения зажигания при неработающем двигателе индикация соответствует фактическому атмосферному (барометрическому) давлению, что означает при нахождении на уровне моря около 1,0 бар. После пуска двигателя показания снижаются вследствие разряжения во впускном газопроводе. При движении индикация меняется в пределах от 1 до 2 бар, в зависимости и, наряду с другим, от положения педали акселератора. Если под воздействием турбонагнетателя давление во впускном газопроводе возрастет настолько, что превышает атмосферное, то в данном случае говорят и «давлении наддува».

При полной нагрузке давление наддува зависит от оборотов двигателя, температуры наддувочного воздуха, атмосферного давления (высоты) и качества топлива. Электроника двигателя непрерывно приводит в оптимальное соответствие давление наддува с режимом работы двигателя. Поэтому при движении возможны значительные колебания показаний давления наддува.

В случае превышения максимально допустимого давления наддува при полностью открытой дроссельной заслонке (вследствие неисправностей системы), прибор управления Мотроник для безопасности отключит клапанные форсунки и прекратит тем самым подачу топлива до снижения до нормы давления наддува.

В этом случае, избегая превышения допустимого давления наддува осмотрительным нажатием на педаль акселератора, можно ехать на предприятие Audi с целью установления причины сверхнормального увеличения давления.

Запас хода по топливу определяется дискретными значениями, отсчитываемыми шагами по 10 км. Данная индикация показывает, сколько километров автомобиль еще может проехать на фактическом остатке топлива в данном режиме движения. За основу вычислений запаса хода принимается расход топлива на последних 30 км пути. При более экономичном последующем движении запас хода увеличивается.

Напоминание о необходимости заправки

При запасе хода менее 50 км происходит автоматическое переключение на индикацию именно этого параметра. Индикация начинает мигать. Когда остаток топлива в баке доходит до 5–8 л, вместо значения запаса хода на дисплее появляется буква «L», означающая, что бак пуст.

Сигнальную индикацию можно выключить кратковременным нажатием на верхнюю или нижнюю сторону переключателя функций, либо на кнопку «Reset». Пока автомобиль не будет заправлен, сигнальная индикация будет появляться при каждом включении зажигания.

На индикацию выводится количество израсходованного после пуска двигателя топлива. Значение расхода стирается из памяти после повторного включения зажигания и последующих 30 м движения. Кроме того, данное значение можно стереть нажатием кнопки «Reset».

На индикацию выводится время в пути с момента последнего сброса данных памяти. При включенном зажигании значение времени в пути сохраняется в памяти. При продолжении движения к нему добавляется последующий отсчет времени.

Предел показаний времени в пути составляет 23 часа и 59 минут.

При желании начать отсчет времени в пути с определенного момента очистите память нажатием кнопки «Reset».

Напоминание о необходимости перерыва в движении

Через два часа после начала движения, независимо от запрограммированной функции, происходит автоматическое переключение на индикацию времени в пути. Мигающая индикация вида «2:0» напоминает водителю о необходимости сделать перерыв в движении. Кратковременным нажатием на верхнюю или нижнюю сторону переключателя функций, либо на кнопку «Reset» данную индикацию можно выключить. Если зажигание остается включенным или если перерыв составит менее 10 минут, то через каждые последующие два часа напоминание о необходимости остановиться на отдых будет повторяться, с индикацией времени в пути вида «4:0», «6:0» и т. д.

При длительности перерыва более 10 минут с выключенным зажиганием происходит сброс данных отсчета времени в пути.

На индикацию выводится средний расход топлива с момента последнего сброса памяти. Не путать его с мгновенным расходом в момент считывания показаний.

При выключенном зажигании значение среднего расхода топлива сохраняется в памяти. При продолжении движения учитываются данные последующего расхода.

Для стирания памяти нажать клавишу «Reset». При проезде первых 30 м после сброса на индикацию выводится нулевое значение.

На индикацию выводится средняя скорость движения с момента последнего сброса памяти. При выключенном зажигании данная величина сохраняется в памяти. При продолжении движения учитываются показатели последующего пробега.

Для сброса данных памяти нажать клавишу «Reset».

Источник

Панель приборов Ауди А6: описание значков

Стандартная приборка Audi A6 имеет большое количество индикаторов и символов, передающих информацию водителю о реальном состоянии авто. Стоковый щиток редко вызывает нарекания у водителей. Панель информативна и легко читается.

Обозначение значков на панели приборов Audi A6

В зависимости от комплектации и модификации автомобиля на приборке машины могут загореться следующие значки.

Примечание! Указанная ниже таблица относится ко всему классу А6 без привязки к конкретной версии. Если в вашем авто нет каких-либо указателей – прибор отсутствует.

Символ	Описание
	Лампа говорит о необходимости проверки состояние машины. Индикатор нередко загорается в паре с другими лампочками.
	Тормозная система требует обслуживания. В зависимости от комплектации это может быть износ колодок, падение уровня тормозной жидкости. Отдельно это может косвенно указывать на неисправность системы АБС.
	Машина стоит на ручном тормозе/эффективность ручника недостаточна.
	Проблемы с температурой охлаждающей жидкости, также может указывать на течи в радиаторе.
	Масленка указывает на снижение уровня масла в картере. Также потребуется проверить течи в ДВС и состояние масляного насоса.
	Поломка внутри генераторной установки, либо разрядился аккумулятор.
	Требование пристегнуть ремень безопасности.
	Обнаружены проблемы в рулевом механизме. Возможно имеется нарушение в работе усилителя.
	Аналогичное значение, указанного выше индикатора.
	Неисправность мотора. Требуется срочный осмотр на СТО.
	Аналогично для трансмиссии.
	Требование закрыть капот машины. Если крышка плотно прилегает к уплотнителям, следует проверить индикатор замка.
	Адаптивная система круиз контроля не справляется с нагрузкой, требуется помощь водителя в торможении.
	Активация помощи при вождении. Машина самостоятельно остановилась.
	Бак AdBlue опустел, следует пополнить запас жидкости.
	Неисправность указанной выше системы.
	Перегрев электрической проводки автомобиля. Дальнейшее движение не рекомендуется.
	Требование проверить работу приборов.
	Индикатор горит постоянно – срабатывание системы курсовой устойчивости.
	Указанная выше система не работает (требование включить)
	Система антиблокировочного механизма колес неисправна. Требуется осмотр на СТО.
	Подушки безопасности отключены.
	Критический износ тормозных колодок.
	Парковочный тормоз неисправен.
	Помощь при удержании авто на возвышенности недоступна.
	Обнаружен прокол колеса. Требуется проверить состояние шин и заменить поврежденную.
	Модуль контроля давления в скатах поврежден либо спустили колеса.
	Ошибка в ЭСУД. Требуется выполнить компьютерную диагностику.
	Повреждение в свечах накаливания – применяется только на дизельном моторе.
	Сажевый фильтр поврежден либо снизилась его эффективность.
	Включена регулировка оборотов мотора.
	Уровень масла в двигателе упал до минимума.
	Выполняется прогрев мотора.
	Требуется заправка.
	В бачке омывателя стекла недостаточно жидкости.
	Стеклоочистители неисправны.
	Требование вставить ключ зажигания в личинку замка.
	Дверь водителя не закрыта, либо имеется неисправность в механизме запирания.
	Батарейка в ключе зажигания разрядилась.
	Система наружного освещения авто неисправна.
	Регулировка наклона фар головной оптики отключена или обнаружена поломка в системе.
	Адаптивный аппарат головной оптики отключен.
	Автоматическая активация фар и стеклоочистителей отключена.
	Имеется перегрев или поломки внутри трансмиссионного блока.
	Рулевое колесо заблокировано.
	Система запуска двигателя вышла из строя, возможно причина в стартере.
	Модуль управления подвеской машины неисправен.
	Имеются проблемы в районе фаркопа. Следует изучить весь механизм.
	Система слежения за разметкой активирована.
	Обнаружены проблемы в модуле управления мотора, мощность двигателя принудительно снижена.
	Стандартные указатели поворотников. Загораются одновременно во время включения аварийной сигнализации.
	Требуется пристегнуть ремень безопасности заднего пассажира.
	Модуль круиз контроля активирован.
	Автоматика машины сама выключила двигатель. Требуется войти в ручной режим запуска.
	Рекомендуется сделать перерыв. Водитель непрерывно едет слишком долго.
	Имеется превышение максимально допустимой скорости движения.
	Скорость на круизконтроле установлена, но модуль не активирован.
	Активирован помощник при парковке.
	Система распознавания дорожных знаков включена.
	Дальний свет головной оптики активирован.

EPC на приборке А6 — что значит

Индикатор обозначает, что в машине присутствуют перебои в работе системы энергоснабжения. Лампочка загорается одновременно с символом проверьте двигатель или зарядки АКБ.

Восклицательный знак на приборке Ауди А6

Говорит о потребности проверить щиток авто. В отдельных комплектациях, индикатор может указывать на неисправности в электроцепях.

Щиток А6 С5

В версии использовалась аналоговая панель с раздельными глазками индикаторов. Приборка имеет две механические регулировки суточного пробега и настройки часов. Единственным различием 5 поколения является тахометр. На дизелях табло промаркировано до 6000 оборотов. Для бензиновых модификациях тахометр обозначен до 8000 об.

Панель А6 С6

В модификации уже используется немного обновленный набор приборов, здесь монтируется электронный дисплей по центру и два небольших экрана под указателями скорости и оборотов двигателя.

Отдельно выделяется привлекательный внешний вид. Указатели и индикаторы изменены и имеют более привлекательный вид.

Приборка А6 С7

В самой современной модификации применяется полностью цифровой щиток. Здесь присутствует увеличенного размера дисплей, куда перенесена основная масса индикаторов, лампочек и указателей. Приборы оформлены более аккуратно относительно предыдущих модификаций. По краям округлых окуляров вынесены индикаторы температуры двигателя и уровня топлива в баке.

А6: ошибки на приборке— расшифровка

При выполнении самодиагностики авто на щитке могут появиться неисправности электронного оборудования. В зависимости от комплектации машины и типа поломки, кодировки могут значительно разниться.

Номер	Описание
1111	Модуль ЭБУ неисправен
2131	Обрыв магистрали спидометра
1232	Управление частотой холостого хода работает некорректно.
2111	ДПКВ обрыв цепи.
2212	ДПДЗ неисправен или работает неправильно.
2222	Датчик абсолютного давления неисправен
2113	ДПРВ неисправен или имеются проблемы в его цепи.
2121	Датчик ХХ – обрыв цепи.
2123	Отсутствует сигнал сенсора с полной нагрузкой.
2141	Требуется диагностика ДД.
2142	Отвечает за аналогичный сенсор – говорит об обрыве его цепи.
2231	Холостые обороты силовой установки выше/ниже установленных пределов.
2312	ДТОЖ неисправен или имеется обрыв цепи.
2332	Потенциометр расходометра воздуха передает неправильный сигнал – возможно имеется подсос воздуха в магистраль.
2341	ДК1 повышенный сигнал.
2342	Отказ ДК.
2343	Слишком обедненная смесь.
2344	Слишком богатая смесь.
4431	Система ХХ – обрыв магистрали.
4444	Неисправности не обнаружены.
0000	Окончание вывода информации об ошибках.

Выше указаны только самые распространенные поломки. Большинство неисправностей будут актуальны только для отдельных модификаций.

Audi A6: не работает панель приборов

Если в автомобиле не функционирует щиток – это может свидетельствовать о наличии нескольких проблем.

Как снять щиток приборов

Чтобы демонтировать панель выполните последовательность действий.

Приборка А6 — продуманный модуль, обеспечивающий полноценное информирование водителя о состоянии авто в режиме реального времени.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Источник

Содержание

1. Значки панели приборов Ауди А6c5
2. Бортовой компьютер Audi A6 C5. Общая информация. Инструкция по эксплуатации
3. Автомобиль с FIS и бортовым компьютером
4. Расход топлива в данный момент
5. Запас хода по топливу
6. Время в пути
7. Напоминание о необходимости перерыва в движении
8. Средний расход топлива
9. Средняя скорость движения
10. Индикация меню
11. Выборка и ввод команд меню
12. Виды индикации
13. Процесс настройки (часть 1)
14. Процесс настройки (часть 2)
15. Функциональный пример (часть 1)
16. Функциональный пример (часть 2)
17. Функциональный пример (часть 3)
18. Бортовой компьютер Ауди А6
19. 1.27. Бортовой компьютер
20. Панель приборов Ауди А6: описание значков
21. Обозначение значков на панели приборов Audi A6
22. EPC на приборке А6 — что значит
23. Восклицательный знак на приборке Ауди А6
24. Щиток А6 С5
25. Панель А6 С6
26. Приборка А6 С7
27. А6: ошибки на приборке— расшифровка
28. Audi A6: не работает панель приборов
29. Как снять щиток приборов
