Немного личного опыта

Если есть возможность, изначально почистить все контакты ЦП, ОЗУ, Видеокарты спиртом. Осмотреть сокет на предмет поврежденных ножек. Бывают ситуации когда все запускается без проблем, но в процессе эксплуатации то проблема с памятью, то с видеокартой, соответственно уходим в синий экран и.т.д. Это как правило как раз и есть грязные контакты на процессоре.

Стоит учитывать, что процессоры LGA 2011 Б/У и их хранение и упаковка далеко не заводского формата. Бывает чистишь контакты спиртом, а на тампоне в результате черная грязь образуется.

FF — Это очень обширная ситуация. Дело не доходит даже до инициализации BIOS. Его просто нет:) Бывает так что слетает сама микропрограмма (очень актуальная для плат X79T v1.03) Решение: прошивка с помощью программатора CH341A. Циклически запускается FF и отключается и так пока не отключить питание. Залита неудачная прошивка в плату. Решение: также прошивка программатором CH341A.

Что касается ошибки 73, то в таблице указано возможное решение, при условии если система вообще ни в какую не хочет стартовать. Если ее словили с системой под анлоком, после сна или в процессе работы компьютера, то как правило, на работоспособность ПК это никак не влияет. Например, после полного запуска системы отбил пост код АА, а потом через определенное время заметили уже 73. При этом вся система работает в штатном режиме.

Post-Код	Расшифровка
HUANANZHI
00 CF CO D0 F1 FF	Ошибка процессора или Биоса
01 62 64 69 6F A7 B0 B4 B7 B9 BA C1 C6 D3 D4 D8 E1	Ошибка оперативной памяти
0A 0D 0B 24 25 26 2A 2B 31 A6 AE B2 D6	Ошибка видеокарты
C1-C6-01-02-19 19	Ошибка проверки биоса
A6 AB AE	Ошибка жесткого диска или видеокарты. AE также появится, если система не установлена или работает неправильно.
04 05	Неправильный контакт
BF	Слишком высокая частота оперативной памяти
B1	Несовместимая оперативная память
9C	Ошибка оперативной памяти или процессора
67	Ошибка оперативной памяти
9A	Ошибка процессора
53	Оперативная память не установлена
96	Материнская плата X99 с E5-16xx v3 в разгоне
73	Отключаем в BIOS «Fast Boot»
Звуковые сигналы
1 короткий	Ошибка оперативной памяти
5 коротких, 2 коротких+5 коротких	Ошибка видеокарты
Продолжительный длинный	Ошибка процессора или диода материнской платы
1 короткий + 10 коротких	Ошибка CMOS или материнской платы

Post-Код	Расшифровка
KLLISRE
FF 01 C0 D0 CF F1 E1	Ошибка процессора
C1 C6 C3 E1 D3 D4 D6 D8 B0 A7 E1 AE 6F 69 01 B7 B9	Ошибка оперативной памяти
01 0A 0B 0D 24 25 26 2A 2B 31 AE A6 D6 64 62 B2	Ошибка видеокарты
C1-C6-C3-01-02-19	Ошибка проверки биоса
AA 40 4E 55	Не имеют значения

Источник

Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА «ГИТХАБЕ Koshak1013 (phants)»

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

После покупки, а также при любых проблемах, если не стартует или висит на посткоде, не видит планку ОЗУ, в первую очередь протереть контакты оперативной памяти, процессора и видеокарты этиловым или изопропиловым спиртом, бензином калоша или их смесью, также можно промыть разъемы оперативной памяти на материнке, при этом избегайте попадания спирта или бензина на термопрокладку VRM. При производстве китайских плат используется не самый качественный флюс, который плохо смывается. При нагреве флюс может растекатся и нарушать контакты в слотах ОЗУ. Поэтому, если у Вас не работает слот ОЗУ, промойте его бензином калоша из шприца! Проверте целостность контактов сокета. Может также помочь в некоторых случаях переустановка процессора (достать -поставить обратно, плохой прижим контактов). Также настоятельно рекомендуется проверить крепления сокета — четыре винта под звездечку. Бывают случаи, что винты плохо затянуты. Особое внимание уделите, установке кулера, особенно с родным креплением, равномерно затягиваем винты недопуская перекосов. Если плата не стартует или висит на посткоде (особенно FF), крайне желательно подкинуть другой БП и видекарту… То что у Вас блок питания или видекарта «100% рабочие» и без проблем работают на другой системе в даном случае ни о чем не говорит!

У кого OS на NVME GPT и видеокарта умеет UEFI советую отключить CSM во избежание проблем с загрузкой OS или отсутвием изображения по DP или HDMI при загрузке OS!!!

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

При проблемах со звуком, в т.ч. с отсутвием аудиовыходов в диспетчере Realtek, советую попробовать альтернативный драйвер AAFDCHDriverMod (AAF DCH Optimus Sound)

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

У кого старая видеокарта без поддержки UEFI проверяйте наличий модуля CSM в BIOS iEngineer, потом (если CSM нет) или искать видеокарту с UEFI или шить программатором. Никакие сбросы и настройки в слепую не помогут. Если у Вас диск GPT, то возможно подожать загрузки OS, а если MBR, как вариант создать флешку GPT с Windows Live, отключить HDD и SSD, одним словом попробовать загрузиться с флешки и прошится. Посмотреть поддерживает ли Ваша видеокарта UEFI можно в GPU-Z

Утилиты Auslogics driver update, IObit Driver Booster и другие аналогичные по действию, а также необязательные обновления Windows 10 и 11 повреждают bios китайских материнских плат x99

Утилита CPU-Z, может умышленно не корректно отображать количество каналов памяти на китайских платах, для 100% уверенности используйте другие утилиты, например AIDA64, HWiNFO или смотрите в BIOS memory topology.

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

Материнские платы X99Z-V102 и Huananzhi-AD3 и другие с ЗАВОДСКИМ БИОСОМ при сильно заниженных таймингах оперативной памяти перестают стартовать. И сброс биоса перемычкой, выниманием батарейки и прочими способами вам не поможет!!! Единственный выход из положения — прошивка программатором. При разгоне процессоров с разблокированным множителем (к примеру 1650v3) возникает такая-же аналогичная проблема. Решения тут два: либо установить вместо него любой другой (подойдёт даже 2620v3) либо опять — прошивка программатором.

На материнской плате X99-TF переход с заводского bios от 28.10.19 на bios от 25.05.20 может привести к неработоспособности памяти KLLISRE DDR4 PC4-3000U, материнская плата виснет на пост коде BF

На китайских материнских платах x99 СОН работает или не работает не зависимо от анлока (андервольтинга) турбобуста! При использовании драйверов анлока EFI или FFS (DXE), после выхода из режима сна процессор будет работать на дэфолтных частотах. Для восстановления нормальной работы анлока турбобуста придется перезагружать компьютер! Возможны зависания после пробуждения на пост кодах и в ОS. Для нормальной работы анлока после сна используйте драйвер анлока FFS (PEI) или Ultimate Patcher Tool от Nalex. Гибернация при анлоке работает в штатном режиме!

ВНИМАНИЕ!!! Ultimate Patcher Tool 100% корректно работает только на серверном биосе HUANANZHI от 25.05.2020 для плат на основе C612. Владельцы плат с десктопными чипсетами, а также владельци плат на основе C612 при использовании «десктопных» биосов (начиная от 17.08.20) могут получить кирпич. Huananzhi X99-8M/8MD3/F8/T8/TF (25.05.2020 — всё работает) (17.08.2020 и новее — !НЕ РАБОТАЕТ! — пост-код 79) ПРОГРАММАТОР крайне желателен.

Проблема-Решение. Доработки. Баги.

ОБЯЗАТЕЛЬНО ЧИТАЕМ ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS
Ускоряем загрузку BIOS и OS (Убираем писк при старте)
Устраняем пост код 73
ВОССТАНОВЛЕНИЕ ЗАГРУЗЧИКА WINDOWS на Jingsha x99 dual BQ36 v1.1 (и других платах)
Зависает система при использовании AIDA64 — датчики
Проседает частотат шины FSB 100.00MHz

ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах

СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)

USB

Проверку работоспособности USB проводим на «задних» портах. При любых проблемах подкидываем другой БП, а лучше USB HUB с внешним питанием, дабы отсечь «железные» проблемы.

USB 3.0 «отваливается» или падает скорость. Предварительное
Решение проблемы с USB портами («заикается» звуковая карта)
Про джампера (перемычки) USB_SW, разъём F_USB3 (USB 2.0 на переднюю панель) и WI-FI Bluetooth модуль m.2 x99-TF
Отсутствует значок «Безопасного извлечения устройств» в USB 2.0 портах на Huananzhi Gaming X99-TF

ОХЛАЖДЕНИЕ и SMART FAN

Замена штатных вентиляторов охлаждения VRM X99-TF на аналогичные, но с шариковыми подшипниками
Размеры радиатора VRM x99-TF (F8,T8)
SMART FAN HUANANZHI, разъёмы CPU_FAN и СОН
SMART FAN JINGSHA (Kllisre) X99-8D3 X99-D8 CPU_FAN1/CPU_FAN2
Есть отзывы, что подключение-отключение нижнего 3 pin вентилятора нарушает работу Smart Fan, требуется сброс настроек биос и повторная настройка Smart Fan, предполагаю, что это связано с особеностью серверных бисосов
Чиним Smart Fan на Machinist v102a K9
Настройка Smart FAn на atermiter (plexhd) x99
Установка кулера LGA 2011 v3. Как не убить плату

ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

НЕТ ИЗОБРАЖЕНИЯ
Не работает старая видеокарта или не работает новая видеокарта в старых системах
Mashinist X99Z 102 не работает без видеокарты
Отсутствие изображения при отключении CSM модуля. Machinist X99-RS9

ОЗУ и SSD

Резервирование оперативной памяти BIOS. Windows видит не всю ОЗУ или куда пропало 200 мб
X99-TF. В Bios пропадает параметр Memory Frequency
Открываем тайминги оперативки на X99Zv102
Как сделать доступной настройку частоты ОЗУ на заводском bios X99-TF без его модификации
Отвал диска KingSpec M.2 NVMe SSD PCIe (WHEA-logger 17) Machinist X99-RS9

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

1. Изготавливаются в основном на серверном чипсете Intel C612, за редким исключением на десктопном чипсете Intel X99 Express, а также изготовливаюcя на различных десктопных чипсетах H61, H81, B85, Q85, Q87, Z87….. и серверном C226.
2. Разьемы под вентиляторы не регулируемые, за исключением процессорного, который в свою очередь не регулируется после сна и крутит на 50% независимо от температуры процессора, что решается правкой BIOS. С конца 2020 года начали выпускатся платы (типа Machinist V102A, V104, K9) с не регулируемым разьемом CPU_FAN, причиной оказалась «утереная» перемычка на плате.
3. Некторые температурные датчики, например VRM, отсутствуют, а наличиствующие могут подавать неверные значения.
4. На некоторых дешевых моделях может отсуствувать режим сна.
5. Некоторые дешевые платы при наличии двух или четырех слотов ОЗУ могут работать в одно или двух канале соответственно!
6. Как биос прошита не оптимизированная общая заготовка AMI, на некоторых моделях могут отсутствовать, некоторые необходимые настройки, например, регулировка таймингов. Причем настройка таймингов может быть скрыта хитро, и вернуть ее через amibcp не получится, а только через ЗАД

ОБЗОРЫ И СРАВНЕНИЕ

СРАВНИТЕЛЬНАЯ ТАБЛИЦА МАТЕРИНСКИХ ПЛАТ
Инструкция по выбору материнской плат на LGA2011-3 с AliExpress. Для работы и игр. BIOS, Unlock TB
Обзоры китайских материнских плат от Miyconst (EN-UA)
Сравнение китайских материнских плат от Максимум ПК
Сравнение китайских материнских плат от Miyconst (EN)
Сравнение китайских материнских плат от Miyconst (UA)

HUANANZHI

Внимание материнские платы x99-tf, x99-f8 и x99-t8 поддерживают работу только с m.2 nvme. M.2 SATA работать не будут!!! Также платы поддерживают m.2 wi-fi или стандартный pci-e wi-fi, ноутбучные mini pci-e будут работать только через соответствующий переходник!!!

X99-TF
Обзор от Купи дешево
Детальный обзор Huananzhi X99-TF спустя 8 месяцев использования. Новый лучший BIOS, Unlock TB и тд.
Фото, общий вид. Детально
Фото, описание элементов
КРАТКИЙ ОБЗОР x99-TF Rev. 2.0

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 X99M-CE5
Runing X99Z v102-2011.3

Machinist X99-K9
Детальный обзор Machinist X99-K9 от Мійконст
Материнская плата MACHINIST X99 K9 + E5 2660 v3 и E5 2678 v3: Тестируем нагрев в стресс-тестах

Machinist (Alzenit) X99Z v500 X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

JingSha X99-GT на чипсете Intel® B85
Machinist, Aterminer, Kllisre ZX-MINX9D4 v1.2
КЛОН Huananzhi X99-8M — ОСТОРОЖНО КИТАЙСКИЙ однокАНАЛЬНЫЙ МУСОР
Раздел в работе

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Внимание!
Работают с DDR3 и DDR4 только процессоры Xeon E5-2678 v3, E5-2666 v3, E5-2696 v3, E5-2629 v3, E5-2649 v3, E5-2669 v3, E5-2672 v3 и E5-2673 v3

СРАВНЕНИЕ ПРОЦЕССОРОВ LGA 2011-3

Инструкция по выбору CPU на LGA2011-3 для работы и игр + Таблица производительности всех процессоров
E5-2620, E5-2640, E5-2650, E5-2678, E5-1650 от Miyconst (EN)
E5-2620, E5-2640, E5-2650, E5-2678, E5-1650 от Miyconst (UA)
E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k от Miyconst (EN)
E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k от Miyconst (UA)
E5-2620, E5-2640, E5-2660, E5-2678 от Технопланеты
E5-2620 и E5-2628 от Технопланеты
E5-2630L от Технопланеты
E5-2630L и Ryzen 7 2700 от Технопланеты
E5-2640 и E5-1660 от Технопланеты
E5-2678 и E5-1650 от Технопланеты
E5-2678 (Unlock Turbo Boost) и E5-1650 (4400MHz)
E5-2678 и E5-2698B от Технопланеты
E5-2678 и E5-2683 от Технопланеты
E5-2678 и E5-2680 от Технопланеты
E5-2678 и E5-2670 от Технопланеты
E5-2678 и E5-2695 (QFQR) (инженерник) от Технопланеты

Ветка Intel Haswell-E / Broadwell-E LGA 2011-3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

ВНИМАНИЕ. РАЗГОН ПО МНОЖИТЕЛЮ ВОЗМОЖЕН ТОЛЬКО НА МАТЕРИНСКИХ ПЛАТАХ С СЕРВЕРНЫМ ЧИПСЕТОМ (C612). На материнских платах HUANANZHI могут проблемы с разгоном на «дэсктопных» BIOS начиная с 17.08.20 и позже, рекомендуемый BIOS от 25.05.20

Для разгона множитилем как правило достаточно настроек стокового биоса, но в любом случае не прошивайте биосы предназначеные для анлока турбобуста процессров с заблокированым множителем, типа»с повышенным повер-лимитом и открытыми дополнительными настройками QPI».
Для плат Huananzhi и других, использующих схожий биос, нужные настройки находятся в меню IntelRCSetup > Overclocking Feature > Processor и IntelRCSetup > Overclocking Feature > CLRRing.
Основные параметры:
Core Max OC Ratio — множитель ядер. Для Xeon E5 1650 v3 можно сразу установить 41-42.
Core Voltage Mode — можно выбрать динамически (Adaptive) повышать напряжение или сделать статическим
Core Voltage Override — выставляем напряжение на процессор в милливольтах, к примеру 1250, это будет 1.25 вольта (начать можно как раз с этого значения). Выше 1.30 поднимать с осторожностью!
CLR Max OC Ratio — множитель контроллера памяти. По умолчанию равен 30, можно плавно повышать до 33-35 и тестировать производительность и стабильность.
Core Voltage Mode — напряжение контроллера памяти. Аналогично Core Voltage Mode, но не выше 1250.
Процессоры Haswell очень чувствительны к напряжению контроллера памяти, более-менее оптимальным считается 1.25 вольта, поднимать выше стоит с особой осторожностью.

Для максимально стабильного разгона надо в BIOS сделать пункты Cpu-Advanced PM Tuning и Program PP0_CURT_CFG_CTRL_MSR видимыми переключив на USER

Вложение:


Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (EN)
Розгон Xeon E5-1660 V3 на платах MSI X99-S04, Huananzhi X99-TF та JingSha X99-D8 от Miyconst (UA)
Инструкция по разгону на примере x99-TF
Видеогайд от Купи дешево (6:10)
Инструкция от Купи дешево
Детальная инструкция по разгону на Китайских материнках с сокетом 2011-3. Huananzhi X99 + E5 1650v3 от Технопланеты
Разгон CPU на Китайских материнских платах X99 от Xeon Live

Оперативная память (ОЗУ)

Внимание всем!!!При переходе с x79 на x99, следует иметь ввиду, что на x99 память разгоняется намного
хуже
Планки обьемом 32 Гб, могут не заработать! Есть случаи когда вообще не работает, или работает только в двух или трех канале…! Есть информация, что четырехранговые планки работать полноценно не будут, а только двухранговые! Также есть информация, что заводятся только низковольтные планки!

При изменение тайминга TCWL, проявите особую осторожность! Некорректное значение TCWL, в лучшем случае приведет к невозможности запустить плату и необходимости сброса настроек BIOS перемычкой, в худшем к окирпичиванию платы с последующей прошивкой BIOS программатором!

После смены таймингов, компьютер следует выключить кнопкой, а затем, включить, так как при обычной перезагрузке изменения могут корректно не примениться!

HUANANZHI X99-F8: Особенности установки ОЗУ
HUANANZHI X99-TF: Особенности установки ОЗУ 1
HUANANZHI X99-TF: Особенности установки ОЗУ 2
Мониторинг температуры модулей памяти
Какую память выбрать DDR3 или DDR4 для максимальной производительности на LGA2011-3? Xeon E5 2678v3 ТехноПланета
Подбираем тайминги для DDR3 ECC non-ECC
Базовые правила установки модулей памяти на серверных материнских платах Intel C612
Intel Xeon E5-1600/2600 v3/v4 и оперативная память
Какая оперативная память (ОЗУ) работает на китайских платах x99. Выбор между DDR4 и DDR3. Процессоры c поддержкой DDR3
Как определить тип поддерживаемой оперативной памяти DDR-4 для систем Х99 Китайских материнских плат
Как подобрать обычную DDR4 для Китайских материнских плат на Х99
DDR3 vs DDR4 | Dual vs Quad channel RAM configuration (Huananzhi X99-TF з E5-2678 V3) от Miyconst (EN)
Четырехканал vs двухканал DDR3 (quad vs dual channel) от Gerkon
DDR3 или DDR4? Два или четырери канала памяти? (Huananzhi X99-TF з E5-2678 V3) от Miyconst (UA)
Нужен ли 4-канал на Китайских LGA2011-3, или 2-канала более, чем достаточно? Kllisre и Huananzhi X99 от Технопланеты
Что лучше для LGA2011-3, десктопная или серверная DDR4 ECC REG память? Тест ОЗУ TANBASSH 2400/2667 от Технопланеты
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (EN)
Видеогайд по настройке таймингов ОЗУ на примере Kllisre X99 D8 E5-1650 V3 16 GB DDR4 ECC REG от Miyconst (UA)
Руководство по разгону и настройке таймингов ОЗУ на китайских платах LGA2011-3 для DDR3 & DDR4 от Технопланеты
Влияние таймингов ОЗУ на производительность в работе и играх на примере LGA2011-3. Stock vs MAX OC от Технопланеты
Проверка оперативной памяти на ошибки и стабильность
КАК ПРОВЕРИТЬ память (ОЗУ) на ошибки WHEA
Переделка DDR3 памяти в DDR3L с правкой CRC контрольной суммы
Отключение датчика в SPD Klissre DDR4 8gb 2666mhz от ser8989
Обсуждение и разгон оперативной памяти на китайских Х99
Обсуждение памяти DDR3+FAQ
Раздел в работе

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ

S3TurboTool ПРОГРАММА ДЛЯ ПРОШИВКИ, БЭКАПА И РАБОТЫ С BIOS от ser8989
Mi899 — небольшая программа для анлока и андервольтинга
Ultimate Patcher Tool Патчер биоса от Nalex
Утилита для управления подсветкой Jingsha X99-8D3 X99-D8 из под Windows от Nalex

ПОСТ КОДЫ

Расшифровка значения Post-кодов для китайских LGA20112011-3 плат
Расшифровка POST-кодов Huanan (HuananZhi) Платформа x79,99 LGA 2011

ПРОШИВКА

Рекомендуемая программа для прошивки BIOS — FPT, желательно из под DOS, что бы избежать проблем с OS, например, зависания во время прошивки. Можно также использовать программы со встроеным FPT, например, тот же S3TurboTool от ser8989. Касательно AFUDOS и AFUWIN, то рекомендую их использовать только на платах где нет возможности прошить BIOS с помощью FPT, поскольку есть большие сомнение, что они нормально прошивают ME регион на Apito 5 даже с ключем /gan

FPT — прошивка BIOS из под Windows
Как полностью прошить bios через AFUWIN и AFUDOS включая ME регион
Инструкция по прошивке BIOS на китайских материнках. FPT, AFUDOS и CH341A
Прошивка BIOS программатором CH341A с прищепкой Xeon Live
ВИДЕО ГАЙДЫ ПО ПРОШИВКЕ BIOS c помощью программатора CH341A с клипсой (прищепкой)
AFUWIN — прошивка BIOS из под Windows
Прошивка BIOS с помощью AFUDOS
Видегайд по прошивке BIOS с помощью AFUDOS от Купи Дешево
ПРОШИВКА BIOS (UEFI) с загрузочной флешки FPT и AFUDOS
Ошибка FPT 280 при прошивке BIOS или снятие защиты биос
Восстановление биоса программатором от phants
СОФТ И ДРАЙВЕРА для програматора CH341A

НАСТРОЙКИ

Справочник по настройкам (параметрам) BIOS
Intel Rapid Storage — настройка RAID для Legacy и UEFI
Cluster-on-Die (COD)
включен COD, Early Snoop
CMD Normalization
Описание настроек AMI биоса на русском языке»Булат BIOS_UEFI. Руководство по эксплуатации v.1.1″
SPEC CPU2006 Platform Settings for Sugon Intel-based Systems
ОТКЛЮЧАЕМ (ВКЛЮЧАЕМ) CSM
Где находится настройка таймингов в BIOS iEngineer
SATA Device Type: влияние параметров BIOS на производительность SSD
Настройка управления оборотами вентиляторов в BIOS от phants
СБРОС НАСТРОЕК BIOS failsafe и optimal
Сброс настроек BIOS «вслепую»

РАЗНОЕ

ВЕРСИИ ME региона в заводских BIOS X99-TF
КАК ОТЛИЧИТЬ БИОСЫ X99-TF от 28.10.19 и от 25.05.20
КАК ПРОВЕРИТЬ ECC и Command Rate (CR)
Проблемы с оригинальным Bios’ом материнских плат X99Z-V102 и Huananzhi-AD3 (2011-3) и других.
Утилита для смены логотипа биоса ChangeLogo
НАБОР LOGO для матаренских плат x99 от Houston Sad
Инструменты для работы с BIOS

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Любая прошивка осуществляется на свой трах и риск без каких либо гарантий. Администрация форума не несет отвественности за последствия. Если не уверены, купите программатор или заручитесь поддержкой Зеонщика в своем городе (найти можно через телеграмм чат).

ПОСЛЕ ПРОШИВКИ ЛЮБЫМ СПОСОБОМ КРОМЕ ПРОГРАММАТОРА КРАЙНЕ РЕКОМЕДУЕТСЯ СДЕЛАТЬ СБРОС НАСТРОЕК БИОС ПЕРЕМЫЧКОЙ ИЛИ БАТАРЕЙКОЙ. ИЗ ПОД WINDOWS НЕЛЬЗЯ ПРОШИТЬ BIOS ЕСЛИ СИСТЕМА В СОСТОЯНИИ ПОСЛЕ СНА! В ЛЮБОМ СЛУЧАЕ НЕ РЕКОМЕНДУЕТСЯ ШИТЬ ПРИ ПОСТ КОДЕ НА МАТЕРИНСКОЙ ПЛАТЕ 73, ДОЛЖЕН БЫТЬ АА (84)

При прошивке из под Windows отключаем БЫСТРЫЙ ЗАПУСК в настроках самой OS и перезагружаемся. Также обязательно надо после прошивки выключить систему и включить (не перезагрузка) для гарантированого прописывания параметров хаба (Ме регион), а то всякие недоразумения могут быть, это же касается изменения некоторых настроек, особенно таймингов.

Биосы от материнских плат HUANANZHI x99-TF, x99-F8, x99-T8, X99-8M, X99-8MD3 совместимы! Но были жалобы, что на x99-F8 и x99-T8 при прошивке биоса x99-TF не работали дополнительные слоты ОЗУ.

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

Заводские bios HUANANZHI от 17.08.20, 26.08.20, 15.01.21 десктопные, со всеми вытекающими, например отключен ECC, не рекомендуется к использованию с разгоном серверной памяти, кроме того отсутствует пункт настройки таймингов! В биос от 26.08.20 и 15.01.21 и более поздних также Command Rate (CR) стабильно 3T (CR3) независимо от настроек BIOS! Кроме того следует иметь ввиду, что некоторые пользователи при прошивке bios от 17.08.20 окирипчивали плату — плата зависала на пост коде 19 (Pre-memory South-Bridge initialization is started). В часности окирпичивание подтверждают phants и miyconst и другие пользователи. Обычно такой посткод возникает при проблемах MЕ регионом. Думаю проблема в кривом отключении ME региона в биосе от 17.08.20, хотя в этом биосе также присутствует кривой модуль, что исправлено в версии Кошака. В биос 13.12.21 вернули ECC …. Они биос под майнинг допиливали… А ECC очень желателен для майнинга как для любого сервера. С официального сайта Description : Optimize ECC above 4G uffi network card

В биосах от iEngineer для плат HUANANZHI rev.1 модуль CSM не работает (системный диск должен быть GPT, а видекарта поддерживать UEFI), но режим UEFI работает более адэкватно. Если у вас видеокарта не стартует в режиме UEFI, и обновление биоса видекарты не помогло, можете попробовать биос от iEngineer, некоторым это помогло решить проблему. Также некоторым прошивка биос от iEngineer, помогла решить проблему работы видекарты в PCI-E 1.0. Оригинальные биос от iEngineer можно прошить и без программатора, например через FPT, но полный откат только программатором!!! На биосе для x99z v102 CSM работает

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ВНИМАНИЕ!!! Версии BIOS для плат HUANANZHI REV 2.0 можно смело шить на более ранние ревизии, а биосы от плат HUANANZHI первых ревизий, без программатора, шьем на REV 2.0 ТОЛЬКО с исправленым table VSCC, которые есть в шапке ниже.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

Внимание REV. 1.2 HUANANZHI полностью рандомная, по этому, что шить спрашиваем на форуме, указывая марикровку микросхемы биос, мультиконтроллера, аудиокодека!

HUANANZHI rev. 1 (nuvoTon nct5532d)

БИОС x99-TF iEngineer CX99DE27 от 25.11.20 с разлочеными регионами от v111
БИОС x99-TF iEngineer CX99DE27-Early от 03.12.20 с разлочеными регионами от v111
BIOS Koshak1013 (phants) HUANANZHI X99-TF X99-F8 X99-T8 v007 от 25.05.2020 с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

BIOS Koshak1013 (phants) v007 HUANANZHI x99-TF, x99-F8 x99-T8 rev. 1 (nuvoTon nct5532d) с анлоком и андервольтингом с исправленым Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами и кодеками ALC883, ALC887 и ALC888 Nalex
BIOS Koshak1013 (phants) HUANANZHI x99-TF x99-F8 x99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888), table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128), Smart Fan и выкидыванием в BIOS Recovery вместо загрузки OS с помощью Ultimate Patcher Tool от Nalex ver. 2.2

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

BIOS iEngineer HUANANZHI X99-TF rev. 2.0 c nuvoTon NCT5567D-B от 24.11.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS iEngineer HUANANZHI X99-F8 rev. 2.0 c nuvoTon NCT5567D-B от 11.09.2021 с разлоченными регионами, кодеками ALC883, ALC887 и ALC888, с анлоком и андервольтингом, патченный Ultimate Patcher Tool Nalex
BIOS с анлоком и андервольтингом Koshak1013 (phants) HUANANZHI X99-TF, X99-F8 и X99-T8 v007 от 25.05.2020 с исправлеными verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2

Jingsha X99-8D3 X99-D8

BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d)
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
BIOS Koshak1013 (phants) v007 HUANANZHI x99-T8 для плат JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом с добавлеными в verb table (ALC883, ALC887 и ALC888) и table VSCC (for Winbond W25Q128, Microchip SST25VF016B, GigaDevice GD25x128, Macronix MX25L128) и пропатченный Ultimate Patcher Tool Nalex ver. 2.2
БИОС JINGSHA X99-D8 iEngineer AD12RD29 от 24.10.21
BIOS iEngineer AD12RD29 от 24.10.21 JINGSHA X99 V1.0 (X99-8D3) (Kllisre) X99-D8 (nuvoTon nct5532d) с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2
Тестовые BIOS v111 JINGSHA X99-8D3 (Kllisre) X99-D8 (HUANANZHI x99-T8)
Заводской Bios X99-D8 v003 с открытыми таймингами от VK239
Заводской Bios X99-D8v003 с открытыми таймингами от VK239 и удаленным микрокодом
ДАМП BIOS Jingsha X99 V1.0 (X99-8D3) от 06.08.19
BIOS Jingsha X99 V1.0 (X99-8D3) от 09.10.19 Ver: KLX99017
BIOS Jingsha Jingsha X99 V1.0 (X99-8D3) от 09.10.2019 Ver: KLX99017 с таймингами
Jingsha X99-8D3 BIOS от Технопланеты
Заводской Bios Jingsha X99 -E8i (Q87) v5.11 от 05.08.2021

ДРУГИЕ «БРЭНДЫ»

Bios для платы Machinist (Runing) X99Z v102 Date: 27/05/2020 12:00:00 Ver: AAX99018 от kostiaprofrom
Bios для платы Machinist (Runing) X99Z v102 с анлоком и адервольтингом 70-50-70-1500-FVID от VK239
Модифицированный Bios для платы Machinist (Runing) X99Z v102 от ТехноПланета
Биос для PlexHD X99 D4 с анлоком турбобуста и андервольтингом -50_50 от Vladimzam
Биос для ZX-99EV3 1.23, 1.31 с анлоком турбобуста и андервольтингом -60-50 через S3peim от Vladimzam
Набор bios SZMZ X99M-G2 V1.0
Bios Jingsha x99 dual BQ36 v1.1 от ASUS Z10PA-D8
Bios Jingsha, (kllisre) x99m-g v1.0 unlock turboboost -60-50 (-80-50)
ДАМП BIOS atermiter x99 v203 от 24.09.2021 + турбобуст сделал+ андервольтинг на -100/120 rainystorm

Полезные ссылки и дополнительные материалы

Сайт YouTube канала Технопланета с ссылками на материнские платы платы и другие комплектующие с AliExpress
Ресурс xeon-e5450.ru с хорошим описанием китайских плат на данном сокете
Xeon Live
https://vk.com/huanan_x79, https://vk.com/id2485616 (оно же в другом формате https://vk.com/@2485616)
Guide2011-3 на GitHub
Магазин HUANANZHI Official Store на aliexpress
Сайт HUANANZHI
Сайт JINGSHA
Драйвера huananzhi
Установка/обновление драйверов, через интернет. IObit Driver Booster
Программа для расчета мощности блока питания
Инфо по процессорам Xeon E5. Сравнение, спецификации
Сравнение производительности в играх по всем популярным xeon v3 с активированным турбо хаком от mik-gambit
Тест термопрокладок, для замены на VRM
Инструкция по обновлению драйвера NVMe контроллера
Конвертация MBR в GPT, в Windows 10
Программа диагностики Intel® Processor Diagnostic Tool

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Радиаторы охлаждения VRM HUANANZHI X99 TF F8 T8
Радиаторы охлаждения VRM MOS для материнских плат серии X99 — HUANANZHI,Atermiter, Kllisre, Machinist и другиих от NV-Case Store
Оригинальные вентиляторы охлаждения VRM X99 (TF, F8, Т8, AD3)
Разветвитель разьема CPU_FAN
Разветвитель вентиляторов 4 pin без доп питания
Разветвитель разьемов USB 2.0
ПРОГРАММАТОР CH341A
Программатор EZP2019
«прищепка программатора DIP8»
«КРОВАТКИ» под микросхему биос и съемные микросхемы в корпусе DIP8
Wi-Fi и Bluetooth модуль в M2 слот
WiFi 5 — Bluetooth 5.0 M.2
Угловой переходник разьема USB 3.0 на переднюю панель
Радиатор для M.2 дисков
Радиатор побольше для M.2 дисков

Ремонт. Диагностика

ДАТАШИТЫ на nuvoTon nct5532d и NCT5577D
ДАТАШИТЫ XM25QH128AHIG MX25L12833F W25Q128FV W25Q128JV
ПРИМЕР ДИАГНОСТИКИ МОСТА (ЧИПСЕТА) НА ПЛАТАХ x99
РАСПИНОВКА LGA 2011-3
РАЗВОДКА МИКРОСХЕМЫ BIOS X99-TF
РАСПИНОВКА разьема jcom на китайских материнках
Схемы материнских плат. Где искать. Чем смотреть.
Схемы,дампы,мануалы,даташиты

Барахолка

Раздел для частных объявлений по продаже своих комплектующих только для участников форума. Принимаются объявления только по продаже б/у процессоров LGA 2011 v3, китайских материнских плат x99, ОЗУ DDR3 и DDR4, другие комплектующие можно указывать только как добавление к вышеуказанным. Только частные объявления по адекватным ценам никакой коммерции. Объявления значительно, превышающие цены на АлиЭкспресс публиковаться не будут. Для добавления Вашего объявления пишем кураторам темы, указываем наименование, состояние, цена, город, страна. Для продающих в связи с переходом на AMD услуга платная. Барыги проходят мимо.

1. darckICE Серверная Samsung DDR3 16gb ECC REG 1333 Мгц.
3500р за штуку есть 10 штук. При покупке от 4ех 3000р за штуку.
Б/У снята с сервера hp. Стабильная работа в 4ех канале на частоте 1866 Мгц с таймингами 10-10-10-28.
Владивосток. Россия.
#77

2. VEugene
Продаю комплект вот такой:

https://aliexpress.ru/item/100500314818 … 1667062299

Только камни 2666 v3
Состав:
HUANANZHI X99-F8D LGA2011-3
Xeon E5 2666 v3 — 2 шт.
Кулера для CPU — 2 шт.
8G DDR4 2133 REG ECC память — 2 шт.
128G M.2 NVMe SSD (китайский) — 1 шт.
Комплект был запасной, куплен целиком мной лично, заменены в нем только камни (изначально были 2690 v3)
Все проверено, запускается.
Цена 22000 руб.
В Москве.

ДОНАТ для разработки BIOS и S3TurboTool

ser8989 — поддержка сюда 5366-7два80-9045-9598 (МТС-Банк). Для Кошака Qiwi +7-902-два13-33-10 или 4276-6900-10два6-7273 (Сбербанк). Большое спасибо!

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого Jingsha X99 V1.0 (X99-8D3) с BIOS после 09.10.2019, а также JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

При обращении на форум с проблемой не работоспособности или не стабильной работы вашей сисемы ОБЯЗАТЕЛЬНО указываем процессор, материнскую плату (ревизию) и ее чипсет, ОЗУ (разгон), наличие анлока и андервольтинга, дату BIOS и другие необходимые параметры. Учасники форума не обладают экстрасенсорными способностями!

Последний раз редактировалось m026 17.12.2022 12:37, всего редактировалось 872 раз(а).

Источник

Если FF загорается сразу и не меняется, то это не посткод, а его отсутствие. Т.е. она не стартует вообще. Как уже сказали, то это скорее всего слетел BIOS. Это самый вероятный вариант, но не единственный.

Кое-где пишут, что это слетел биос.
Такое может случаться, если какая-нибудь утилита от интела решит вместе с драйверами ещё обновить микрокод ядра — в результате она ещё и в биос лазит, и ломает его.
Проще всего отнести в сервис, где тебе его прошьют заново.

Если хочешь сам — тебе нужен программатор, работающий компьютер, и оригинальный образ bios.

Можно написать в Алик продавцу. Думаю у них есть типовые решения для подобных ситуаций. Вы наверняка не первый

Ребят если кому поможет, у кого такая проблема сделайте следующее, снимите кулер с процессора, откройте крепления возьмите отвёртку и ослабте болты которые крепления держут, потом аккуратно закройте крепление только придерживайте процессор, и закручивайте болты не сильно до лёгкого затяга, вот прям двумя пальцами крутит почувствуете напрягу больше не крутит, поставьте кулер и попробуйте запустит мне помогло благодаря одному человеку который так же решил свою проьлему

Источник

Куратор(ы):

m026

Автор

Сообщение

Добавлено: 14.12.2018 14:06

[профиль]

Junior

Статус: Не в сети
Регистрация: 01.01.2011

Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА «ГИТХАБЕ Koshak1013 (phants)»

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

Проблема-Решение. Доработки. Баги.

ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах

СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)

USB

ОХЛАЖДЕНИЕ и SMART FAN

ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

ОЗУ и SSD

НАШ КОЛХОЗ

Доработка Jingsha X99 V1.0 (X99-8D3) и JINGSHA (Kllisre) X99-D8
СЬЕМНЫЙ (ОТКЛЮЧАЕМЫЙ) speaker (beeper buzzer) на примере x99-TF
ОХЛАЖДЕНИЕ VRM
Как я колхозил «кастомный» радиатор VRM на материнской плате Athermiter/PlexHD ZX99-EV3 v1.31
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним 60 мм
Замена двух штатных вентиляторов охлаждения VRM X99-TF одним JMicron 80х80х25, 12 вольт от zebs
БЮДЖЕТНЫЙ КОЛХОЗИНГ ВРМ на примере Huananzhi X99-TF rev2.0 от N3RO
Самодельный радиатор для охлаждения зоны VRM с обратной стороны материнской платы HUANANZHI X99 X99-TF v. 2.0. от Brandmajor
Колхоз охлаждения VRM Huananzhi F8D ver2.3 от mt01
Эффективный радиатор на VRM Huananzhi slonick56
ОХЛАЖДЕНИЕ VRM своими руками После ВАХТЫ
Охлад VRM радиатором от 1U от ahm
Охлад VRM радиатором от индукционной плиты от pavel_RF
Модернизация охлаждения VRM на Huananzhi X99-TF от Владимир Мирошниченко
Охлаждение VRM платы huananzhi x99-tf своими руками от ONover
Охлаждение VRM платы Machinist X99-K9 v.2 радиатором Asus M3A32-MVP от zerbino
Водяное охлаждение VRM на X99-TF от Begemot41
Убираем неровности мосфетов VRM от Bemon Bemonov
МИКРОСХЕМА BIOS
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) КОЛХОЗ
Сьемная микросхема BIOS на матринских платах X99-TF (F8, Т8, AD3) от Fox Bredman
Сьемная микросхема BIOS x99-TF от mozg13
Доступ прищепкой к микросхеме bios и охлаждение VRM на X99-TF от MickMPS
ПАНЕЛЬКА ДЛЯ МИКРОСХЕМЫ BIOS от Begemot41
ПРОШИВКА BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ (на постоянку, колхоз) от ser8989
Временное решение для ПРОШИВКИ BIOS ПРОГРАММАТОРОМ без ПРИЩЕПКИ и адаптера под SOP-8

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

ОБЗОРЫ И СРАВНЕНИЕ

HUANANZHI

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 X99M-CE5
Runing X99Z v102-2011.3

Machinist (Alzenit) X99Z v500 X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Внимание!
Работают с DDR3 и DDR4 только процессоры Xeon E5-2678 v3, E5-2666 v3, E5-2696 v3, E5-2629 v3, E5-2649 v3, E5-2669 v3, E5-2672 v3 и E5-2673 v3

СРАВНЕНИЕ ПРОЦЕССОРОВ LGA 2011-3

Ветка Intel Haswell-E / Broadwell-E LGA 2011-3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

Вложение:


Оперативная память (ОЗУ)

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ

ПОСТ КОДЫ

ПРОШИВКА

НАСТРОЙКИ

РАЗНОЕ

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

HUANANZHI rev. 1 (nuvoTon nct5532d)

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

Jingsha X99-8D3 X99-D8

ДРУГИЕ «БРЭНДЫ»

Полезные ссылки и дополнительные материалы

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Ремонт. Диагностика

Барахолка

2. VEugene
Продаю комплект вот такой:

https://aliexpress.ru/item/100500314818 … 1667062299

ДОНАТ для разработки BIOS и S3TurboTool

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого Jingsha X99 V1.0 (X99-8D3) с BIOS после 09.10.2019, а также JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

Последний раз редактировалось m026 20.02.2023 12:24, всего редактировалось 873 раз(а).

Реклама
Партнер

Palamar

Junior

Статус: Не в сети
Регистрация: 27.11.2014

Прошил модифициррванный bios на HUANANZHI X99-TF ,после перезагрузки индикатор пост кодов показывает FF и не загружается.В чем может быть проблема,как вылечить?Спасибо.

v111

Member

Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

Palamar Если сброс перемычкой не поможет, шить программатором…А шо хоть за Биос?

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

MichaelSv

Member

Статус: Не в сети
Регистрация: 05.11.2014
Откуда: Москва

Цитата:

v111 Инженер заменил в биосе ..

Что плохо спишь теперь? Будда по ночам приходит в виде инженера и беспокоит?

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16960912

Ты с программатором? Судя по форумам ошибка скорее связана из-эа прерывания int 19, из-за которой или нет загрузки со стороннего контроллера (Raid) у нас он от Intel или же нет старта c современной видеокарты, где не заявлена совместимость со старым оборудованием, сетевуха тоже попадает в список ожидания.

Когда побежишь к другу за прогромматором, захвати и древний HHD и старую видеокарту и внешнюю сетевуху до кучи или отключи заранее ожидание прерывание или оборудование.

Выясни конфиг инженера, хотя это бесполезно, инженер явно не сэкономил на остальном, ну юзает Wi-Fi с 6G, посасывая коктель и у него всё хорошо и летает, а сетевуху нам нищебродам на сдачу заюзал.

Palamar

Junior

Статус: Не в сети
Регистрация: 27.11.2014

v111 писал(а):

Palamar Если сброс перемычкой не поможет, шить программатором…А шо хоть за Биос?

Сброс не помогает.Биос сам модифицировал.Создал бэкап оригинала удалил одну строку и залил,теперь пипец.

ПМ78

Member

Статус: Не в сети
Регистрация: 25.12.2019
Откуда: Липецк

Palamar
Ну значит теперь нужен программатор, плата явный «кирпич».

_________________
X99F8 + 2690-V4 + 64 ECC REG, X99TF + 2690-V4 + 64 ECC REG, X99z102 + 2667-V4 + 64 ECC REG, Jingsha D8I + 2667-V4 + 64 ECC REG

MichaelSv

Member

Статус: Не в сети
Регистрация: 05.11.2014
Откуда: Москва

Пока Будда, даёт просветление, есть желающие поднять нам заодно скорость работы SATA на TF?
ранее проблема описана мной здесь:

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16751617

Напомню кратко, режется скорость портом, как? смотрим:

Эталонное значение SSD диска полученное на чипсете Intel HM87 (Lynx Point) драйвер SATA: Intel(R) 8 Series Chipset Family SATA AHCI Controller 14.8.18.1066 от 06.09.2017, rom — неизвестен, BIOS Date: 03/06/2017

Лучшее, на TF, что я смог получить одномоментно на сегодня, в реальности эти пики не всегда и скорее при повторном прогоне их не будет, т.е. получены они на холодном старте, и с манипуляциями в БИОС (ниже), это скорее иллюстрация того, что есть просветление и у Будды..

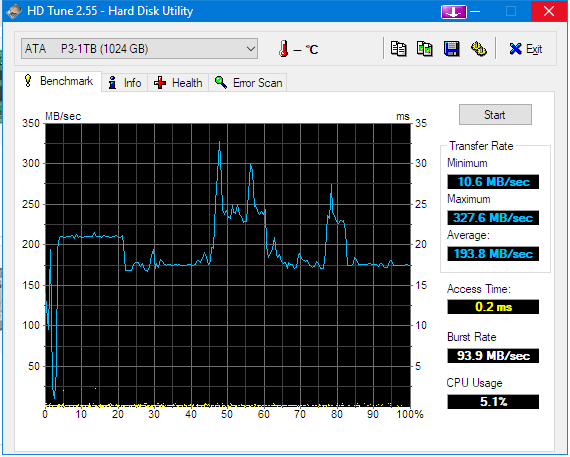

Вложение:

Комментарий к файлу: TF 180721век

HDTune_Benchmark_ATA_____P3-1TB_.png [ 19.1 КБ | Просмотров: 2030 ]

Вложение:

Комментарий к файлу: TF 180721век

HDTune_Benchmark_ATA_____P3-1TB.png [ 22.39 КБ | Просмотров: 2030 ]

Конфигурация на момент теста:

Мою вшиты следующие Rom-ы с виртуальным RSTe_VROC-сом, при этом сама программа Intel «управления предприятий» запускается, но не работает из-за ошибки и из загрузки мною исключалась.

Одновременно к плате подключен на разный портах HDD и SDD диск, в БИОСе принудительно включался и отключался режим SSD и HDD, а также один из контроллеров, что приводило отключение в системе одного из устройств..

Последний раз редактировалось MichaelSv 18.07.2020 13:52, всего редактировалось 2 раз(а).

Palamar

Junior

Статус: Не в сети
Регистрация: 27.11.2014

ПМ78 писал(а):

Palamar
Ну значит теперь нужен программатор, плата явный «кирпич».

прочитал что код FF это Ошибка процессора.Теперь уже хз проц это или биос?Что скажут знающие люди?

v111

Member

Статус: Не в сети
Регистрация: 24.12.2012
Откуда: Київ
Фото: 1

MichaelSv писал(а):

Что плохо спишь теперь?

Добавлено спустя 6 минут 24 секунды:

Palamar писал(а):

прочитал что код FF это Ошибка процессора.Теперь уже хз проц это или биос?Что скажут знающие люди?

Но у вас же FF появилась после прошивки модифицырованого Вами биоса.. Где Вы удалили строчку, и шото мне посказывает, что эта строчка из процесорной секции… Очень мало вероятно, что вы в промежутке между модификацией биоса и его прошивкой, ковыряли сокет отверткой..
P.S. FF возможен при неисправности проца или кривизны ног сокета… Можете конечно осмотреть сокетные ноги, но боюсь причина всетаки в вышеуказаной удаленной строке Биоса..

Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16938109

_________________
Xeon E5-2678 v3 LC-Power LC-CC-120-RGB, Jingsha X99-8D3, 32 Gb 1333@1866, RX 580 8 Gb Nitro+, ADATA XPG SX6000 Lite 512GB, chieftec proton bdf-1000c

philz2

Member

Статус: Не в сети
Регистрация: 02.04.2006
Откуда: Moscow

v111 писал(а):

FF возможен при неисправности проца или кривизны ног сокета… Можете конечно осмотреть сокетные ноги, но боюсь причина всетаки в вышеуказаной удаленной строке Биоса.. Китайский LGA2011-3 (X99 Huananzhi, Jingsha, Aterminer, PLEXHD) #16938109

не обязательно процессор, у меня FF(и кирпич) было просто из-за того что я неправильно выставил тайминги в биос, благо что программатор легко решает проблему с FF.

Добавлено спустя 3 минуты 6 секунд:

Palamar писал(а):

прочитал что код FF это Ошибка процессора.Теперь уже хз проц это или биос?Что скажут знающие люди?

не всегда, это так же ошибка биоса, запорот бут сектор, мать не стартует.

_________________
I’ll be back

BOBKOC

Member

Статус: Не в сети
Регистрация: 30.03.2017
Откуда: Москва/Вешняки
Фото: 11

MichaelSv писал(а):

не знаю, за что разговор, держи↓ картинки с win2004 +дрова, что сама винда ставит, на таком биосе.

↓

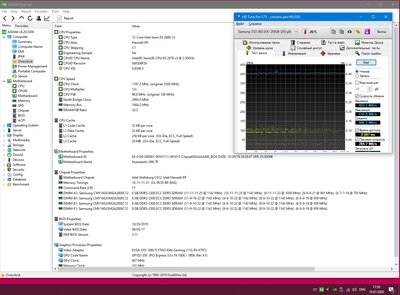

Вложение:

tf+860evo+hdtune.jpg [ 608.14 КБ | Просмотров: 2150 ]

Вложение:

tf+Asgard_1Tb+hdtune.jpg [ 580.2 КБ | Просмотров: 2150 ]

Вложение:

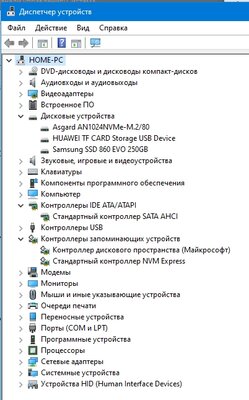

tf+ду.jpg [ 138.18 КБ | Просмотров: 2147 ]

stockclock

Member

Статус: Не в сети
Регистрация: 06.01.2015

VK239 писал(а):

Таким образом, при S3 Resume запуск фазы DXE не происходит вообще, что позволяет сильно ускорить загрузку.

Не ясно только что с другими dxe дровами происходит, почему именно хак слетает. Я предполагаю что dxe дрова остаются в памяти и поэтому их можно не грузить повторно, возможно хак связан с какими-то регистрами в проце которые в память не скидываются и сбрасываются или перезаписываются при выходе из сна. А может авторы хака что-то не доделали в дровах чтобы эти параметры сохранялись. Вариантов много.

megadeth80

Junior

Статус: Не в сети
Регистрация: 15.07.2020

Ой, ужас и кошмар…Всё хорошо, но почему не обоюражается M2 накопитель в этом биосе и вообще? Типа в машинисте его нет, а тут-то он есть

stockclock

Member

Статус: Не в сети
Регистрация: 06.01.2015

philz2 писал(а):

Почему все китайцы называют платы X99, хотя там стоит С612.

Потому что это одно и то же по сути. Где-то читал что х99 сделан на базе с612, в чём-то х99 вроде подурезан. А х99 лучше продаётся потому что владельцы х99 процев с десктопа будут искать именно х99 мать, а не неизвестный с612

philz2

Member

Статус: Не в сети
Регистрация: 02.04.2006
Откуда: Moscow

Интересный обзор 2620, сделали анлок до 3,2ghz, но проц все равно не тянет первый Кризис и Фаркрай, есть просадки до 46 кадров, сравнил со своим 1650@4400 у меня ниже 70fps Кризис не просаживает.

_________________
I’ll be back

VK239

Member

Статус: Не в сети
Регистрация: 14.09.2006
Откуда: СПБ,садовая

stockclock писал(а):

Я предполагаю что dxe дрова остаются в памяти и поэтому их можно не грузить повторно

неверно, после завершения фазы dxe+smm биос очищает память от остатков dxe

_________________
Самый страшный враг знания — не его отсутствие, а иллюзия его наличия (с) Стивен Хокинг

Seregasabir

Member

Статус: Не в сети
Регистрация: 01.04.2006

philz2 писал(а):

что им не дало поиграть?
первый на Core2Duo на ура шел…

philz2

Member

Статус: Не в сети
Регистрация: 02.04.2006
Откуда: Moscow

Seregasabir писал(а):

что им не дало поиграть?
первый на Core2Duo на ура шел…

Низкая частота ядра, первый Кризис очень тормозная игра, она вообще использует в полную силу только одно ядро, Фар Край 5 работает по быстрей, но ему тоже надо частоту ядра от 4ghz.

_________________
I’ll be back

VK239

Member

Статус: Не в сети
Регистрация: 14.09.2006
Откуда: СПБ,садовая

MichaelSv v111

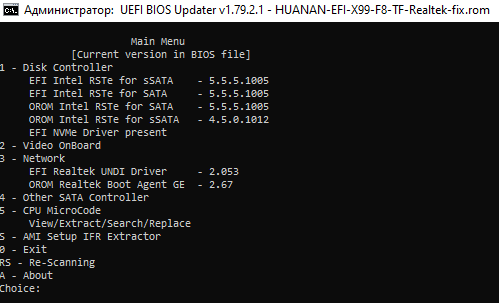

Взял инженерный биос для TF8 отсюда https://forums.overclockers.ru/viewtopic.php?p=16959310#p16959310
и пофиксил его для Realtek сетевой.
удалил orom для Intel сетевой.
за работоспособность не ручаюсь, т.к. у меня самая лучшая плата Машинист :-P

Вложение:

ubu

Вложение:

Снимок.PNG [ 13.12 КБ | Просмотров: 2090 ]

вот почему я всё это исправлять должен… :oops:

_________________
Самый страшный враг знания — не его отсутствие, а иллюзия его наличия (с) Стивен Хокинг

causus

Member

Статус: Не в сети
Регистрация: 31.01.2020
Фото: 1

VK239 писал(а):

вот почему я всё это исправлять должен…

Потому, что вы добрый, бескорыстный, русский энтузиаст, а не корыстный, западный, товарищ и партнёр

Seregasabir

Member

Статус: Не в сети
Регистрация: 01.04.2006

philz2
на Е8400 частота 3 Ггц,гнал где-то до 4х…
может чуть больше…
но и в стоке был неплох…
у Хасвела архитектура гораздо продвинутей…
на 2620v3 5й Фаркрай также играбилен,ну пусть Фпс не заоблачный…
видимо,»поиграть» у каждого по своему…

—

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Лаборатория

Новости

Источник

Go to buildapc

r/buildapc

Planning on building a computer but need some advice? This is the place to ask!

/r/buildapc is a community-driven subreddit dedicated to custom PC assembly. Anyone is welcome to seek the input of our helpful community as they piece together their desktop.

Members

Online

•

luffy7589

PLEASE HELP — JINGSHA X99 Motherboard ff code on boot

need some help

got a JINGSHA X99 Motherboard see link bwlow

https://www.aliexpress.com/item/1005002623611385.html?spm=a2g0o.productlist.0.0.4abd3cd0VjH71A&algo_pvid=63ab44f5-2d0c-4a23-b2e2-7f5883c33336&algo_exp_id=63ab44f5-2d0c-4a23-b2e2-7f5883c33336-22

When i boot the board everything runs but i get a FF code. No idea what it means

this is the cpu i have Intel Xeon E5-2673 v3 @ 2.40GHz.

I have tested the psu and ssd on other computers and they work fine.

The mobo did not have a cmos battery when it arrived.

I got a few, but still doesnt work

no idea whats going on

fan runs, gpus runs, but ff code and black screen

any idea ??

Источник

komp

Содержание

1 Система не стартует (черный экран)
- 1.1 Кулеры вращаются, ничего не происходит, спикер молчит, на индикаторе пост-кодов (если он есть) горит FF
- 1.2 Изображения нет, кулеры стартуют, останавливаются и снова стартуют (цикличный ребут)
- 1.3 Если все работало, но перестало после перезагрузки
- 1.4 Черный экран после редактирования частоты или таймингов оперативной памяти
2 Не работает один из каналов памяти
3 Нестабильная работазависания системы

Эта небольшая статья призвана помочь в диагностике и устранении наиболее частых неполадок, случающихся с комплектующими на сокетах 2011 и 2011-3 китайского исполнения.

Если на плате установлен индикатор пост-кодов, то для их расшифровки нам понадобится эта статья. Если индикатора нет — некоторую информацию мы сможем получить от спикера.

Вы можете дополнить эту статью. Напишите нам о том, как удалось вернуть к жизни плату или другие комплектующие. Ваш опыт может быть помочь людям, столкнувшимся с нестандартными проблемами.

Система не стартует (черный экран)

Первое, что нужно сделать в подобной ситуации — достать плату из корпуса и попробовать запустить с минимумом подключенных комплектующих (процессор и 1 планка памяти).

Кулеры вращаются, ничего не происходит, спикер молчит, на индикаторе пост-кодов (если он есть) горит FF

Самая частая причина подобного поведения — плохой контакт между процессором и сокетом, либо между модулем памяти и контактами слота для озу. Достаем процессор (заодно проверяем, не погнуты ли ноги сокета) и протираем контакты обычным ластиком, можно также использовать этиловый или изопропиловый спирт, бензин калоша или их смесь. Затем тоже самое делаем с модулями памяти. Устанавливаем камень и память в плату и проверяем работоспособность системы.

Выполнить данные действия не помешает и при других симптомах черного экрана.

Вторая наиболее популярная причина (в случае LGA2011-3) — несовместимая оперативная память. Данный сокет работает с десктопными модулями DDR4 только с 16 банками (не чипами). Серверной DDR4 и DDR3 (как обычной, так и ECC REG) это не касается, она работает вся.

Другие причины отсутствия нормального старта

Погнуты контакты сокета, либо плохо притянут сам сокет. Осмотрите ноги сокета, затем проверьте его крепления — четыре винта под звездочку. Бывают случаи, что винты плохо затянуты.
Не установлена видеокарта. Не все платы умеют запускаться без видео. В таких случаях обычно звучит 5 писков спикера, на индикаторе пост-кодов горит «D6»
Установлена видеокарта без поддержки UEFI и версия биоса, работающая только с UEFI (обычно это биосы от iEngineer). В большинстве стоковых биосов для того чтобы заработала старая видеокарта нужно включить CSM и для видеокарты выставить «Legacy».
Используется двухканальная материнская плата с 4 слотами для озу. Модули памяти вставлены в дублирующие, а не в основные слоты.
В редких случаях проблемы со стартом вызывают USB-устройства, обычно для устранения достаточно сменить USB-порт.

Если ничего не помогло

Сбросьте биос. Подкиньте другой блок питания, видеокарту и память. Бывали случаи, когда полностью рабочие (на других системах) БП и карты отказывались работать с китайскими платами.

Изображения нет, кулеры стартуют, останавливаются и снова стартуют (цикличный ребут)

Подобные симптомы могут говорить о проблемах с биосом. В редких случаях плата может прийти с завода без залитой прошивки. Биос мог повредиться и в результате работы некоторых драйвер-паков и другого софта.

Как правило проблема решается прошивкой биоса программатором.

Если все работало, но перестало после перезагрузки

Постарайтесь вспомнить, что происходило до перезагрузки.

Использовались драйвер-паки и подобный софт — мог слететь биос. В некоторых случаях некорректно обновить биос могло даже обновление Windows.
Активировали анлок турбо-буста — могли выставить слишком сильный андервольт, либо допустить ошибку при встраивании FFS-драйвера.

В обоих случаях придется перепрошивать биос программатором.

Некоторые версии утилит Auslogics driver update, IObit Driver Booster и других аналогичных по действию могут повреждать биос. Это же может произойти при установке необязательных обновлений Windows 10 и 11. В большинстве случаев достаточно просто проверять, что именно собирается устанавливать или обновлять утилита.

В некоторых платах перезапись биоса можно запретить, поменяв значение пункта «Bios Lock» на Enabled. Находится данная настройка в IntelRCSetup > PCH Configuration > Security Configuration.

Черный экран после редактирования частоты или таймингов оперативной памяти

Вероятно, была выбрана слишком высокая частота или слишком низкие тайминги, с которыми система не может стартануть.

При наличии индикатора пост-кодов, на проблемы с памятью указывают коды B1/B7/B9/BF/BD/67

В большинстве случаев должен помочь сброс биоса перемычкой или выниманием батарейки, но существуют и платыбиосы, где механизм сброса настроек не работает, в таком случае тоже придется перепрошиваться программатором.

Перед прошивкой можно попробовать запустить систему с одной из планок озу, в надежде что она сможет взять выставленную частотутайминги. Поэкспериментируйте с разными планками и слотами.

Не работает один из каналов памяти

Первым делом убедитесь, что не работает именно один из каналов, а не один из модулей памяти.

Основная причина — плохой контакт процессора с сокетом, либо модуля памяти с контактами слота для озу. Как правило решается проблема тщательным протиранием контактов, в некоторых случаях помогает промывка проблемного слота озу бензином калоша из шприца.

Если ничего не помогло — проблема может быть как в материнской плате (незаметное повреждение дорожек, либо случайно сбили какие-либо мелкие компоненты и т.п.), так и в процессоре (существуют камни с нерабочими каналами озу). Желательно проверить процессор с другой платой, а плату с другим процессором.

Нестабильная работазависания системы

Наиболее частые причины:

Применен анлок турбо-буста, но не отключены «Cpu C3 Report» и «Cpu C6 Report» (находятся в «Intel RCSetup» — «Advanced Power Management» — «CPU C State Control»)
Установлен слишком сильный андервольт
Переразгон памяти, слишком заниженные тайминги. Проверьте стабильность памяти (например TestMem’ом). Также на проблемы с памятью указывают ошибки WHEA в журнале Windows
ОС была перенесена с другой системы, а не выполнена чистая установка
Перегрев компонентов. Проверьте температуру процессора, чипсета и vrm.

Источник

15 минут назад, Алексей123 сказал:

Вы наверное бредите:)

Да, постоянно в бреду.

16 минут назад, Алексей123 сказал:

И с уверенностью скажу что i3 это всего лишь i3

Чел, ты реально раскрыл мне глаза! А я то думал раньше не так. Что i3 = i9, да и Тредриппер где-то рядом…

17 минут назад, Алексей123 сказал:

xenon цена вопроса и более функциональнее

Ну, да. Вон у топик-стартёра как функционально — код FF. Это ж чудо функциональности. Да и обратно в магазин фиг вернёшь, деньги пропали считай. Я уж не говорю, что при желании, i3 можно сменить на i5, i7, i9 и получить такую производительность (и функциональность), которая ни одному старому Xeon и не снилась.

п.с. Зря, наверное, в своё время, старый Xeon e3 1231 v3 поменял на i5 10400, в Xeon функциональности больше….

Источник

Китайские материнские платы Х99 (Intel C612), socket LGA2011-3

FAQ по китайским материнским платам LGA 2011-3

Гайд по сокету 2011-3

ИНФОРМАЦИЮ ПО АНЛОКУ (АНДЕРВОЛЬТИНГУ), НАСТРОЙКЕ BIOS и САМИ BIOS ТАКЖЕ МОЖНО НАЙТИ НА «ГИТХАБЕ Koshak1013 (phants)»

Вопросы по ОЗУ обсуждаются в отдельной ветке Обсуждение и разгон оперативной памяти на китайских Х99

ВНИМАНИЕ!!! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ!!! ЧИТАТЬ ОБЯЗАТЕЛЬНО!!!

сообщения ниже красным ввиде ссылок

ВНИМАНИЕ!!! Видеокарта работает в режиме PCI-E 1.1!!!!

ВНИМАНИЕ!!! Порт PCI-E в котором видеокарта сыпет апаратными ошибками

Десктопная DDR4 работает безпроблемно только 16 banks, 4 и 8 banks не поддерживается!

Проблема-Решение. Доработки. Баги.

ЗВУК

Нет звука на передней панеле
Звуковая карта не воспроизводить звук 5.1
Кратко о звуке на китайских платах

СОН и ГИБЕРНАЦИЯ

Настройка сна и гибернации
Джампера (перемычки) JPWR и пробуждение от сна (гибернации) от клавиатуры (мышки)

USB

ОХЛАЖДЕНИЕ и SMART FAN

ИЗОБРАЖЕНИЕ ВИДЕОКАРТА

ОЗУ и SSD

НАШ КОЛХОЗ

МАТЕРИНСКИЕ ПЛАТЫ. Выбор. Тесты. Сравнение. Обзоры.

Основные отличия китайскиx материнских плат Х99 от брэндовых

ОБЗОРЫ И СРАВНЕНИЕ

HUANANZHI

X99-F8
Обзор HUANANZHI X99-F8
Обзор X99-F8 со снятием радиаторов и кожуха

X99-T8

X99-AD3

X99-AD4

X99-8M

X99-8MD3

X99-T8D

X99-F8D
Huananzhi X99Dual-F8D / Huananzhi F8D ver 2.3. Обзор, расчлененка, доработки.

ДРУГИЕ ПРОИЗВОДИТЕЛИ

JINGSHA X99-E8i (Intel® Q87)

Jingsha X99-8D3
Jingsha X99-8D3 обзор Технопланета

PlexHD (Atermiter) ZX_99EV3
Atermiter Х99 (ZX-99EV3) 2011.3

Jingsha (Kllisre) X99-D4 (AD12-B v1.0)
Kllisre AD12-B (Ver1.0)

Jingsha X99-D8

Jingsha X99-D8 Dual
Jingsha bq36-v11 (Dualsocket) (Джингша)

Jingsha X99 dual F2

Kllisre X99 Dual (ZX-DU99D4 v1.11)

Machinist (Running, Kllisre) X99Z v102 X99M-CE5
Runing X99Z v102-2011.3

Machinist (Alzenit) X99Z v500 X99M-PLUS

Jingsha (kllisre) X99-GT v1.0

Veineda x99 v367

Alzenit X99-PE7 EN
Alzenit X99-PE7 UA

SZMZ X99M-G2 V1.0

ALZENIT X99Z V600 mini-DTX

Jingsha x99m-H
Jingsha x99m-H2
JingSha X99M-H(2) – detailed review, E5-1660 V3, E5-2678 V3, E5-2620 V4, i7-5820k, i7-6800k

Материнские платы не рекомендуемые к покупке

ПРОЦЕССОРЫ. Выбор. Тесты. Сравнение.

Внимание!
Работают с DDR3 и DDR4 только процессоры Xeon E5-2678 v3, E5-2666 v3, E5-2696 v3, E5-2629 v3, E5-2649 v3, E5-2669 v3, E5-2672 v3 и E5-2673 v3

СРАВНЕНИЕ ПРОЦЕССОРОВ LGA 2011-3

Ветка Intel Haswell-E / Broadwell-E LGA 2011-3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3

Unlock turbo boost (Undervolting) процессоров lga2011-3 Xeon® E5-26XX v3
Ultimate Patcher Tool (Nalex) для плат на C612

Разгон множителем процессоров lga2011-3 Xeon® E5-16XX v3

Вложение:


Оперативная память (ОЗУ)

BIOS. Прошивка. Настройка.

Полезные ссылки и настройки. Прошивка.

ПРОГРАММЫ

ПОСТ КОДЫ

ПРОШИВКА

НАСТРОЙКИ

РАЗНОЕ

ВНИМАНИЕ! ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ

Также совместимы биосы от материнских плат Running X99Z-V102 / Kllisre X99Z-V102 / ALZENIT X99M-CE5, X99-PE7(X99 V1.2) / XLZ X99Z-V102

Отличия августовских биосов (17-26.08.20) HUANANZHI от майского (20.05.20) от phants

ВНИМАНИЕ В БИОСЕ ИНЖЕНЕРА x99-TF (F8) CX99DE27-EARLY.BIN ПО УМОЛЧАНИЮ ЧАСТОТА ПАМЯТИ 2400 и соотвествующие тайминги

Bios от 25.05.20 лучший заводской и полноценный серверный биос для плат HUANANZHI первых ревизий.

ИЗВЕСТНЫЕ ПРОБЛЕМЫ КОНКРЕТНЫХ ВЕРСИЙ BIOS

Ниже сами BIOS

BIOS (UEFI) для разных плат от Koshak1013 (phants) (Гитхаб Кошака)

BIOS от iEngineer для плат HUANANZHI X99-F8, X99-TF, MACHINIST X99Z V102, Jingsha x99 dual BQ36

Коллекция оригинальных (заводских) биосов для китайских плат x99 плюс обзоры от Miyconst

HUANANZHI rev. 1 (nuvoTon nct5532d)

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex ver. 2.2

HUANANZHI rev. 2.0 (nuvoTon NCT5567D-B)

Какие биосы (временно) можно шить на x99-T8 rev. 2.0

Ниже биосы с анлоком и андервольтингом патченные Ultimate Patcher Tool Nalex

Jingsha X99-8D3 X99-D8

ДРУГИЕ «БРЭНДЫ»

Полезные ссылки и дополнительные материалы

Рекомендуемые YouTube каналы

ТехноПланета
Miyconst
Купи дёшево
Artem Browser
Hard Test
Cifrograd
BEN4MARK
FPS с анлоком и без в играх 2678+RX580 на канале v111

Сопутствующие товары

Ремонт. Диагностика

Барахолка

2. VEugene
Продаю комплект вот такой:

https://aliexpress.ru/item/100500314818 … 1667062299

ДОНАТ для разработки BIOS и S3TurboTool

Telegram болталка

По вопросам заполнения шапки пишите в личку m026

У кого Jingsha X99 V1.0 (X99-8D3) с BIOS после 09.10.2019, а также JINGSHA (Kllisre) X99-D8 с BIOS новее чем 15.04.2020 просьба поделится дампом.

Последний раз редактировалось m026 20.02.2023 12:24, всего редактировалось 873 раз(а).

Источник
