Об ошибках в памяти ЭБУ.
Некоторые совершенно заблуждаются, считая, что «ошибка» это когда сам ЭБУ ошибся.
Другие считают, что «ошибка» это нечто, что мешает машине работать.
На самом деле «ошибка» это результат диагностики системы питания, зажигания и выхлопа, которую ЭБУ периодически проводит.

Ошибка является следствием неисправности аппаратной части автомобиля. Поэтому «вылечить» ошибку сбросом – невозможно. Она конечно исчезнет на какое-то время, но когда ЭБУ в следующий раз проведет тест он ее опять высветит.
Кроме того, наличие ошибки в памяти иногда позволяет ЭБУ исключать из работы устройство, которое ее вызвало. Например, при ошибках пропуска зажигания ЭБУ прекратит подачу топлива в соответствующие цилиндры. Машина ехать станет хуже, но катализатор будет живым.
Сбрасывать ошибки нужно только после нахождения и устранения причины, которая ее вызвала.
Полезным инструментом при поиске причин, вызвавших ошибку являются «стоп-кадры». Когда ЭБУ отмечает ошибку, он записывает в память и некоторые показатели, которые были на момент возникновения этой ошибки. Одной ошибке соответствует один стоп-кадр в памяти ЭБУ. Прочитать их можно с помощью Torque или OBD Авто Доктор.
Наш ЭБУ отмечает в стоп-кадре следующие параметры:
• Режим работы системы топливной коррекции
• Нагрузка двигателя
• Температура охлаждающей жидкости
• STFT
• LTFT
• Давление во впускном коллекторе
• Обороты двигателя
• Скорость
Увидев ошибку, не спешите ее очищать. Сначала прочитайте стоп-кадр.
Номер ошибки и данные стоп-кадра лучше записать (т.к. они могут пропасть из памяти ЭБУ в случае если ошибка не повторяется в течение 40 циклов).
Смогли определить причину возникновения ошибки самостоятельно? Устранили? Если ответ «да» на оба вопроса – сбрасывайте ее к чертям и следите, чтобы не появилась снова.
Хоть на один вопрос ответили «нет»? Тогда прямая дорога в сервис.
Кстати наш ЭБУ условно делит ошибки на три типа: капец какие важные, важные и не очень важные.
Как вы понимаете интерпретация категорий моя, но суть от этого не меняется.
Ошибки, которые не могут сильно навредить автомобилю, ЭБУ заносит в память, но лампочку Check Engine не зажигает. Например, к таким относятся ошибки по иммобилайзеру (P1693, P1696) и обрыв цепи датчика детонации (P0325).
К «капец каким важным» ошибкам относятся ошибки пропуска зажигания, которые могут нанести вред катализатору (P0300-P0304). Такие ошибки проявляются когда пропуски зажигания составляют более 5-25% на 200 оборотов двигателя. ЭБУ при этом начинает мигать лампочкой Check Engine. Эксплуатация автомобиля при такой неисправности крайне не рекомендуется, т.к. катализатор может помереть. А вы потом поедете его выбивать, греша на «хреновый российский бензин», а ведь причиной был не столько он, сколько наплевательское отношение хозяина.
Все остальные ошибки – просто важные, при них лампочка Check Engine просто горит.

В следующей части:
— приступаем к чтению и пониманию данных:
— режимы работы системы топливной коррекции,
— датчики ДАД, ДТВ, ДТОЖ,
— следим за УОЗ,
— влияние температуры двигателя на обогащение смеси,
— идеи по легкому тюнингу.

Самое время узнать, что такое запомненные и присутствующие неисправности двигателя. В чем разница и как их различать?

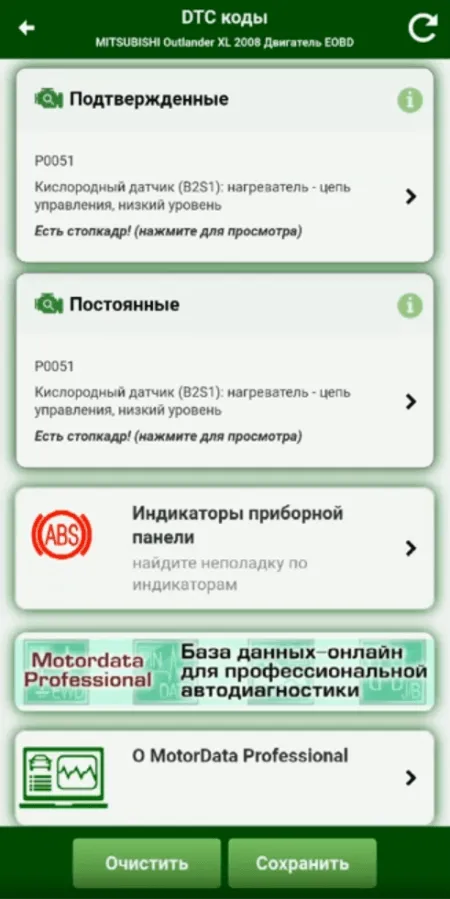

Постоянные ошибки

подтвержденная или постоянная неисправность

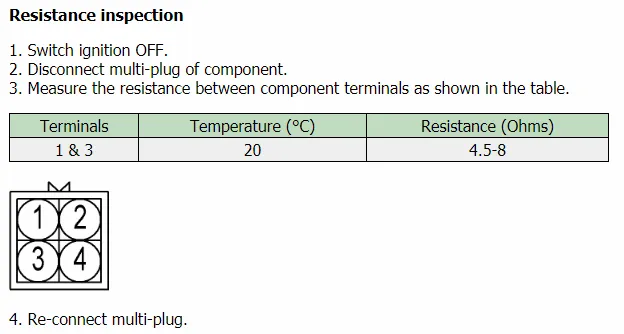

Пример постоянной ошибки неисправности: обрыв в цепи форсунки, обрыв цепи подогрева датчика кислорода и любая другая неисправность, связанная с потерей электрического контакта. Данная ошибка будет гореть до тех пор, пока этот самый обрыв не будет устранен. Кстати, обрыв может устраниться и сам. Например, проводка подгнила, контакт то появляется, то пропадает. В данном случае, чек может вести себя соответствующим образом.

Запомненные ошибки

Кроме того, запомненные ошибки могут быть просто последствием некачественного ремонта. Когда мастера на включенном зажигании меняют какие-то датчики, то разрыв электрической цепи, запомнится компьютером, как неисправность. Качественная работа должна заключаться в снятии клеммы АКБ и обязательном удалении ошибок после ремонта, если таковые появились.

Но не всегда чек может исчезнуть вместе с устранением неисправности, поэтому ошибку нужно удалить и провести тестовую поездку до следующего проявления.

Запомненные, при определенных условиях

Другой вид таких ошибок проявляется только при достижении определенных условий. Например, при полном прогреве двигателя. В данном случае, диагностика проводится во время испытаний. Есть некоторые датчики, или элементы системы, которые диагностируются не постоянно. Среди них может быть датчик кислорода или определенные показатели двигателя.

Какие ошибки удалить нельзя?

Мы уже разобрались, что нельзя удалить постоянные коды, но, помимо них, есть отдельный вид ошибок, связанный с подушками безопасности. Нельзя удалить ошибки о неисправности этих элементов, а также не подлежит удалению ошибки, образованные после стрельбы, хотя бы одной подушки безопасности.

Подробнее об этих процессах мы решили рассказать в отдельной статье, посвященной памяти Крэш-дата и вообще работе системы SRS.

Автомобиль ВАЗ 2110 2005г.в 1.6 16 клапанов. Январь 7.2 ЭБУ 21124-1411020-31 Ителма. Проблема в следующем: Автомобиль может несколько дней работать нормально, но потом отказывается заводиться (точнее с первого раза, стартер крутит, а автомобиль даже не схватывает, бывает раза с пятого заведется и нормально работает). Но после этого на бортовом компьютере появляются разные ошибки. И в основном это обрыв цепи ДД, ДПРВ, может написать обрыв цепи всех форсунок. Бывает еще замыкание на массу всех фарсунок. Но после того авто заведется, работает нормально, ровненько.
Что было сделано. померяли давление в рампе 4 очка, поменяны фильтра топливные, поменян ДПРВ, проверена проводка на предмет плохого контакта массы (делал в сервисе),перепрошит ЭБУ, поменяны свечи (дважды). Автоэлектрики говорят мол комп глючит, меняй. Другие говорят это не комп 100%, проводку смотри(всю облазили). Посоветуйте кто что знает.
Заранее спасибо.

Добавлено через 1 час 28 минут

Уважаемый администратор, подскажите где разместить сообщение, простомотрел все разделы, этот на мой взгляд наиболее подходящий.

oss40

-чем? Иденты прошивки где?
Для полной картины необходимы данные с диагностики,а по БК машинко недиагностируется! Кстати он и может глючить.

Sergey_karb

maxail

Аккумулятор новый стоит, только он и выручает, потому как и в морозы крутить продолжает пока не заведется

Добавлено через 4 минуты

-чем? Иденты прошивки где?
Для полной картины необходимы данные с диагностики,а по БК машинко недиагностируется! Кстати он и может глючить.

— какие?Маркировка?
ВВ часть нужно проверять,катушки,разьёмы,

Пробовол снимать Бортовик, результата нет.
Скажите пожалуйста , похожа ли эта неисправность на ЭБУ. Наши горе-мастера разделились на два лагеря. Одни себя пяткой в грудь колотят говорят что это ЭБУ, вторые говорят что этого быть не может, и что это проводка, хотя сами найти ни чего не могут.
Версию прошивки не знаю, но после прошивки не изменилось ровным счетом ни чего

Добавлено через 9 минут

За прошедшие два дня, ЭБУ насобирал 16 ошибок. Двигатель после того как заведется работает отлично. ХХ не плавает, бенз не жрет.
Но. Дважды за месяц была ситуация когда в процессе движения авто просто глохло, после чего заводилось с первого раза и продолжало движение без проблем.
Может ли быть проблема в замке зажигания?

oss40

razdolbai

На счет замка зажигания, завтра попробую поменять контактную пару (вроде он целиком не меняется) А по поводу того что быстро ключом передергиваю. Как только не пробовал и паузы выдерживал и сразу, результат один.

Кстати еще стала наблюдаться такая ситуация с утра или если машина долго постоит. Поворачиваю ключ зажигание бензонасос молчит, проворачиваю дальше на стартер, тишина. делаю несколько таких манипуляций потом машина может завестись, а может маслать и не схватывать даже. И еще несколько раз были случай что повернул зажигание, насос накачал, поворачиваю ключ на стартер, он начинает крутить, но через секунду останавливается, как будто напряжение на него обрубили, причем аккум в норме, и в момент когда стартер останавливается, лампочки горят ярко, тоесть просада напряжения не наблюдается

oss40

razdolbai

Витторто

oss40

Витторто

nikson

Да совершенно верно, реализовано. Только вот в чем проблема. В тот момент когда стартер не срабатывает, бензонасос тоже не накачивает бенз, а они не связаны.

Добавлено через 50 секунд

Это проверяли еще в прошлый раз, сигналку убирали полностью, результат тот же.

Добавлено через 2 минуты

ГБО не установлено. на счет +12 не скажу, не проверяли вроде.

Добавлено через 16 минут

В общем на сегодняшний день имеем то что все сходится к Блоку управления, а точнее к драверу, который управляет стартером (блокировка), форсунками, адсорбером, ДПРВ. Всеми этими элементами управляет один драйвер, именно эти ошибки у меня и вылазят постоянно.
Сразу же хочу задать вопрос по драйверу. У меня это микруха TLE 6240 GP c 36ю ногами. Вопрос в следующем, менял ли кто нить эту микросхему, и нужно ли ее программировать как то перед впаиванием или только на место впаять следует?
Что было сделано сегодня:
1.Пропаяли массу на этом драйвере там по моему 4 ноги.
2.Пропаяли каждую ногу в отдельности
3.Поджали контакты на разъеме ЭСУД
4.Вывел контрольку на замок зажигания, что бы в момент когда стартер не срабатывает увидеть подается ли напряжение на реле стартера, тем самым исключить неисправнгость замка зажигания.
5.Сделали новую массу на кузов, на контроллер
Вот такой результат.Целый день проторчал у электрика.Как на ваш взгляд, симптомы указывают на драйвер?
сегодня раз пять заводил уже, после электрика, пока нормально. Завтра еще поезжу, вечером отпишусь.
Спасибо всем за советы.

Распространенные неисправности ЭБУ и их причины

Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

В любом случае, по какой бы причине девайс не вышел из строя, проведение ремонта или его замена должны осуществляться после того, как будет выполнена полная диагностика модуля. Необходимо также помнить, что характер поломки может сообщить о возможных неисправностях, присутствующих в работе других систем. Если эти неисправности не будут устранены, это приведет к тому, что новый девайс также выйдет из строя.

Если нет связи с ЭБУ и девайс по каким-то причинам отказывается, автовладелец может заметить это по таким симптомам:

Как самостоятельно осуществить диагностику блока?

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

Фотогалерея «Готовимся к диагностике системы»

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

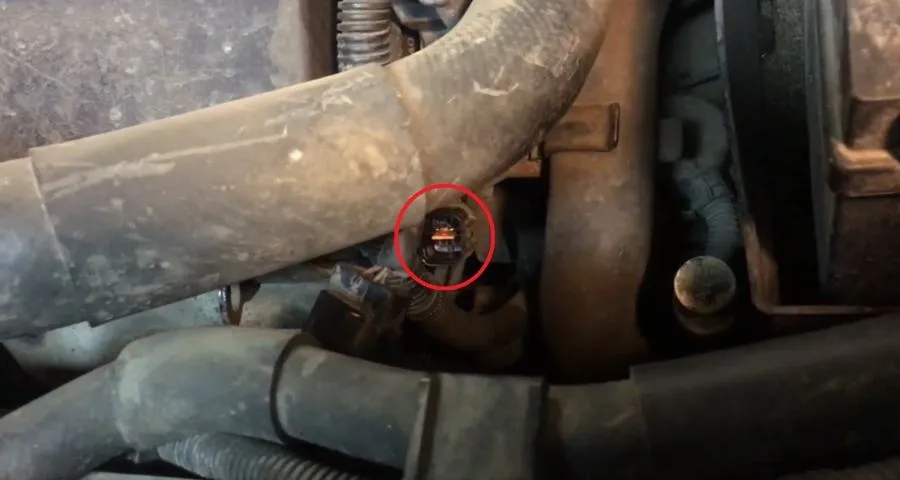

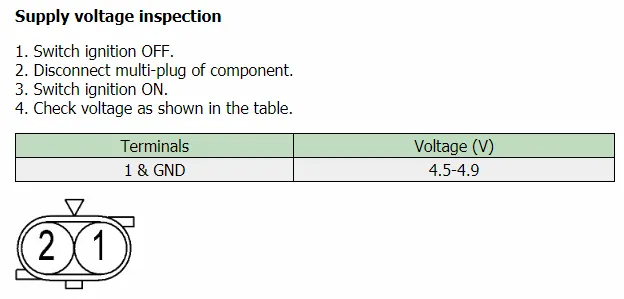

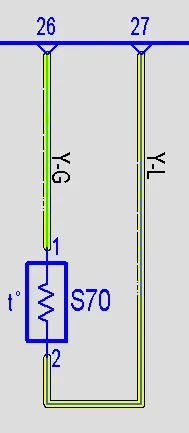

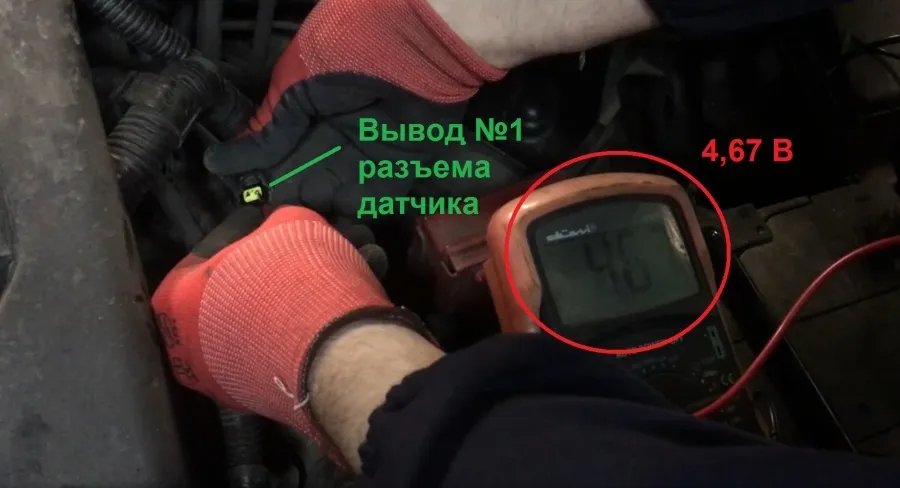

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

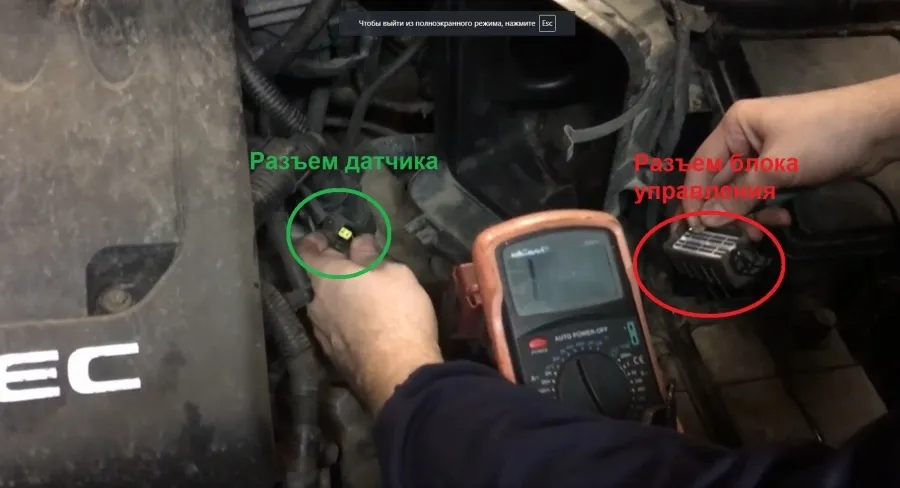

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

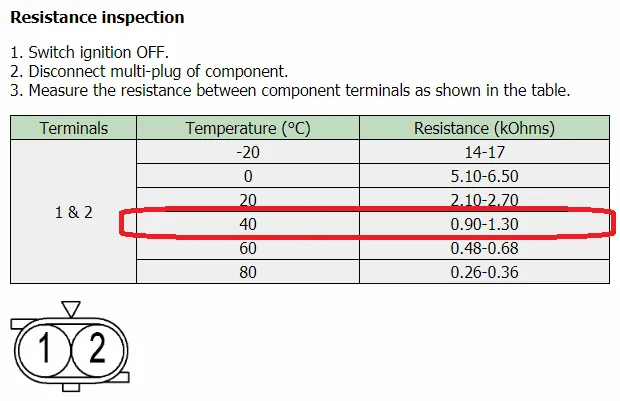

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Видео «Почему контроллер ЭСУД не выходит на связь при проверке»

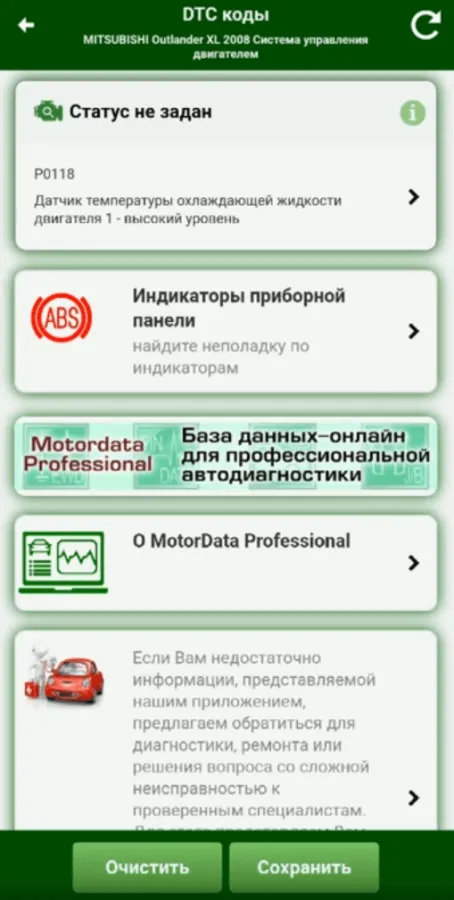

Если попытаться считать ошибку ЭБУ через OBD 2 разъем автомобиля по средствам китайского адаптера ELM 327 и программы для работы с ELM327, то на выходе мы получим номер ошибки, который простому автолюбителю ни о чем не говорит. Расшифровать код ошибки и узнать причину “возгорания” чека можно несколькими способами, которые мы рассмотрим в данной статье.

1. Расшифровать код ошибки с ЕЛМ 327 через программу.

В качестве программы для расшифровки ошибки я бы предложил воспользоваться приложением — Коды диагностики OBDII, она работает на андроид версии 4 и выше. В ее базе собрано более 18500 кодов ошибок с следующих марок автомобилей: Acura, Alfa Romeo, BMW, Chrysler, Dodge, Jeep, Citroen, Peugeot, Daewoo, Fiat, Ford, Geo, GM (Buick, Cadillac, Chevrolet, GMC, Hummer, Pontiac), Honda, Hyundai, Infinity, Isuzu, Jaguar, Kia, Lamborghini, Land Rover, Lexus, Lincoln, Mazda, Mercedes, Mercury, Mini, Mitsubishi, Nissan, Oldsmobile, Opel / Vauxhall, Plymouth, Porsche, Renault (DF коды), Saab, Saturn, Scion, Subaru, Suzuki, Toyota, Volskwagen Audi Group, Volvo.

Пример работы приложения можно посмотреть на картинках выше, я запустил её на своем аппарате. Для того чтобы найти расшифровку, нужно крутить “барабаны” с буквами и цифрами, выставляя свой номер ошибки ЭБУ. В верхней части экрана мы тут же получаем расшифровку данной ошибки и понимаем что делать дальше со своим автомобилем.

2. Расшифровка ошибки ЭБУ через сводную таблицу.

На нашем сайте представлена большая сводная таблица с актуальными кодами ошибок ЭБУ. Если Вы не хотите устанавливать программу выше, то можно просто посмотреть номер и расшифровку ниже.

Читайте также:



• 5f9a ошибка bmw x5 e70



• P2140 ошибка peugeot 3008



• Ошибка 0100 ниссан блюберд силфи



• Фиат альбеа горит чек и не работает тахометр



• Коды ошибок тойота p1346

Опубликовано: 28.01.2023

Об ошибках в памяти ЭБУ.
Некоторые совершенно заблуждаются, считая, что «ошибка» это когда сам ЭБУ ошибся.
Другие считают, что «ошибка» это нечто, что мешает машине работать.
На самом деле «ошибка» это результат диагностики системы питания, зажигания и выхлопа, которую ЭБУ периодически проводит.

Ошибка является следствием неисправности аппаратной части автомобиля. Поэтому «вылечить» ошибку сбросом – невозможно. Она конечно исчезнет на какое-то время, но когда ЭБУ в следующий раз проведет тест он ее опять высветит.
Кроме того, наличие ошибки в памяти иногда позволяет ЭБУ исключать из работы устройство, которое ее вызвало. Например, при ошибках пропуска зажигания ЭБУ прекратит подачу топлива в соответствующие цилиндры. Машина ехать станет хуже, но катализатор будет живым.
Сбрасывать ошибки нужно только после нахождения и устранения причины, которая ее вызвала.
Полезным инструментом при поиске причин, вызвавших ошибку являются «стоп-кадры». Когда ЭБУ отмечает ошибку, он записывает в память и некоторые показатели, которые были на момент возникновения этой ошибки. Одной ошибке соответствует один стоп-кадр в памяти ЭБУ. Прочитать их можно с помощью Torque или OBD Авто Доктор.
Наш ЭБУ отмечает в стоп-кадре следующие параметры:
• Режим работы системы топливной коррекции
• Нагрузка двигателя
• Температура охлаждающей жидкости
• STFT
• LTFT
• Давление во впускном коллекторе
• Обороты двигателя
• Скорость
Увидев ошибку, не спешите ее очищать. Сначала прочитайте стоп-кадр.
Номер ошибки и данные стоп-кадра лучше записать (т.к. они могут пропасть из памяти ЭБУ в случае если ошибка не повторяется в течение 40 циклов).
Смогли определить причину возникновения ошибки самостоятельно? Устранили? Если ответ «да» на оба вопроса – сбрасывайте ее к чертям и следите, чтобы не появилась снова.
Хоть на один вопрос ответили «нет»? Тогда прямая дорога в сервис.
Кстати наш ЭБУ условно делит ошибки на три типа: капец какие важные, важные и не очень важные.
Как вы понимаете интерпретация категорий моя, но суть от этого не меняется.
Ошибки, которые не могут сильно навредить автомобилю, ЭБУ заносит в память, но лампочку Check Engine не зажигает. Например, к таким относятся ошибки по иммобилайзеру (P1693, P1696) и обрыв цепи датчика детонации (P0325).
К «капец каким важным» ошибкам относятся ошибки пропуска зажигания, которые могут нанести вред катализатору (P0300-P0304). Такие ошибки проявляются когда пропуски зажигания составляют более 5-25% на 200 оборотов двигателя. ЭБУ при этом начинает мигать лампочкой Check Engine. Эксплуатация автомобиля при такой неисправности крайне не рекомендуется, т.к. катализатор может помереть. А вы потом поедете его выбивать, греша на «хреновый российский бензин», а ведь причиной был не столько он, сколько наплевательское отношение хозяина.
Все остальные ошибки – просто важные, при них лампочка Check Engine просто горит.

В следующей части:
— приступаем к чтению и пониманию данных:
— режимы работы системы топливной коррекции,
— датчики ДАД, ДТВ, ДТОЖ,
— следим за УОЗ,
— влияние температуры двигателя на обогащение смеси,
— идеи по легкому тюнингу.

У вас есть диагностический код неисправности и хотите знать, что он значит?

В этой статье вы найдете 150 самых популярных кодов OBD2, которые относятся к 4 группам:

• Коды трансмиссии (P)
• Сетевые (U) коды
• Коды кузова (B)
• Коды шасси ©

Но сначала, давайте начнем с основ.

Что такое коды OBD2?

OBD — это сокращение от бортовой диагностики. Это относится к электронной системе автомобиля, которая выполняет самодиагностику и отчетность. При обнаружении проблемы система записывает ее как уникальный код.

Этот код известен как диагностический код неисправности (DTC). Как владелец транспортного средства или механик, вы можете взять этот код и интерпретировать его, чтобы понять природу проблемы.

Коды OBD2 являются кодами неисправностей, характерными для автомобилей, совместимых с OBD2. Как правило, это автомобили, внедорожники, легкие грузовики и т.д., которые производятся и / или продаются в США с 1996 года и в других странах.

Другими словами, если автомобиль 1996 года выпуска или новее, он соответствует OBD2. А это также означает, что он использует коды OBD2 для самостоятельной диагностики и составления отчетов.

Интерпретация цифр в кодах OBD2

OBD обеспечивает мониторинг для различных систем. Они включают в себя модуль управления двигателем, кузов, шасси и т. Д. Когда вы посмотрите на код, вы можете сразу сказать, какая система имеет ошибку, основываясь на том, как она выглядит.

Первый символ (буква)

Все коды OBDII начинаются с буквы, обозначающей неисправную часть автомобиля. Давайте посмотрим на каждую букву.
П — Трансмиссия. Включает в себя двигатель, трансмиссию и все сопутствующие аксессуары.
U — Сеть и Транспортная Интеграция. Это функции, которые управляются и совместно используются бортовыми компьютерными системами.
Б — Кузов. Эти детали в основном находятся в зоне салона.
C — Шасси. Он охватывает механические системы и функции, такие как рулевое управление, подвеска и торможение.

Второй символ (число)

За первой буквой обычно следует число. Это число может быть только «0» или «1».
0 — если это «0», то код является стандартизированным ( SAE ) кодом; также известный как универсальный код
1 — если это «1», то вы смотрите на код производителя

Третий (число)

Этот номер обозначает конкретную систему автомобиля, которая имеет неисправность. Всего имеется восемь систем:
0 — Учет топлива и воздуха и вспомогательные средства контроля выбросов
1 — Учет топлива и воздуха
2 — Учет топлива и воздуха (контур форсунки)
3 — Системы зажигания или пропуски зажигания
4 — Дополнительные средства контроля выбросов
5 — Управление скоростью и системы контроля холостого хода
6 — Компьютер и выходная цепь
7 — Трансмиссия

Четвертый и пятый символы (число)

Последний фрагмент кода неисправности представляет собой двузначное число. Это число определяет точную проблему, с которой вы имеете дело. Это может быть любое число от 0 до 99.
Как видите, типичный код неисправности имеет всего пять символов, и каждый из этих символов дает описание. Например, если вы получите код P0219, это означает, что автомобиль имеет состояние превышения скорости двигателя.

Буква « P » означает, что проблема в трансмиссии. « 0 » означает, что это общий код, а « 2 » относится к системе учета топлива и воздуха (контур форсунки). Последние две цифры (19) определяют проблему; то есть условие превышения скорости.

Хотите узнать больше о кодах и их значениях? Вот более полный список кодов OBD.

Интерпретация 150 популярных кодов OBD2

Современный автомобиль – это не только механика, но и огромное число электронных компонентов. Они управляют работой различных узлов и систем, отслеживают их состояние, регистрируют и фиксируют отклонения в работе. Чтение этих параметров позволяет производить полную компьютерную диагностику и выявлять неисправности.

Для того, чтобы диагностировать неисправности авто, необходимо специальное оборудование. Раньше для этих целей каждый производитель предлагал свое снаряжение, но с введением стандарта OBD2 примерно с 2000 года, на рынке появилось множество универсальных OBD2-сканеров.

Мультимарочные адаптеры, подключаемые в стандартный разъем OBD2, поддерживают работу с множеством марок и моделей машин. Специальное ПО для них содержит в базе как стандартные коды ошибок, универсальные для большинства авто, так и фирменные, уникальные для отдельных марок.

Помимо чтения кодов ошибок, современные OBD2-сканеры предлагают некоторые возможности по настройке бортовой электроники автомобиля. Если читать ошибки может практически любой дешевый сканер, но для продвинутой работы нужно оборудование профессионального уровня, которое заметно дороже.

Основные возможности OBD2-сканеров

Главной функцией любого OBD2-сканера является подключение к бортовой электронике авто для чтения ошибок, их расшифровки и удаления после устранения неполадок. Также эти устройства, вне зависимости от класса, могут считывать с ЭБУ двигателя и отображать текущие параметры его работы.

Используя сканер OBD2, можно проанализировать как всю бортовую сеть полностью, так и отдельные системы (например, зажигание или управление впрыском топлива). Возможно отслеживание в режиме реального времени таких показателей, как количество оборотов мотора, скорость, температуры масла и тосола, давление масла и топлива, давление во впускном и выпускном коллекторе, расход воздуха.

Также можно мониторить параметры работы топливной системы и зажигания, вроде угла опережения зажигания, показателей обогащения смеси, полноты сгорания топлива, положения дроссельной заслонки и т.д.

Некоторые из показателей компьютерной диагностики с помощью OBD2-сканера просты для понимания даже неопытными автомобилистами. Другие требуют более глубокого понимания процесса, так как отсылка к нарушению работы одной системы может указывать на неполадки вовсе в другой. К примеру, слишком высокая температура на впуске может говорить о проблемах и с фильтрами, и инжектором, и охлаждением ДВС, и его масляной системой.

В чем отличия между OBD2-сканерами разных марок

На рынке представлены OBD2-сканеры разных производителей, отличающиеся между собой ценой и функциональностью. Их стоимость отличается колоссально: существуют как китайские девайсы за несколько долларов, так и модели за несколько тысяч.

Главным отличием между ними является уровень функциональных возможностей. Также есть отличия в уровне поддержки производителем. Если профессиональные аппараты получают обновления ПО, клиенты могут рассчитывать на поддержку производителя, то отношение китайских компаний к дешевым переходникам может иметь вид «выпустили – и забыли».

Помимо широты функциональности, имеются и отличия в интерфейсе подключения. Популярны беспроводные OBD2-сканеры, работающие по Bluetooth или Wi-Fi, которые подключаются к любому современному смартфону, планшету или ноутбуку. Они удобны и универсальны, часто стоят недорого, но функции таких гаджетов сильно зависят от цены и добросовестности производителя.

Тот же ELM327 (популярный чипсет для OBD2-сканера) не копировал только ленивый. На AliExpress полно клонов по несколько долларов, совместимых с любым смартфоном, но они недотягивают по уровню возможностей до оригинала. Даже диагностика базовых компонентов доступна не в полной мере, не говоря уже о частых проблемах с совместимостью.

Изначально необходимо пояснить что для подключения к авто будет использоваться ELM327 адаптер. ELM327 – это микросхема, которая позволяет преобразовать протоколы, используемые в диагностических шинах автомобилей в протокол RS232, которым мы и будем передавать данные. За счет того что передача данных по протоколу RS232 происходит последовательно возникает первая проблема – скорости передачи данных, которую мы постараемся обойти в одном из следующих пунктов.

Существует несколько вариаций адаптера ELM327, которые классифицируются по способу передачи данных – Bluetooth, WIFI, USB. Исходя из того что целью разработки является мобильное устройство под операционной системой Android можно подобрать две наиболее подходящие версии ELM327, такие как Bluetooth и WIFI. Так как способ получения и обработки данных один, а отличаются они всего лишь вариантами подключения к адаптеру, то можно выбрать всего один, организовать при помощи него диалог, а после добавить остальные варианты подключения.

ELM327 1.5 vs ELM327 2.1

Одной из первых проблем, с которыми можно столкнуться стала проблема выбора непосредственно адаптера, в нашем случае Bluetooth. Оказывается если вам необходимо поддерживать все (по крайней мере большинство) автомобилей необходимо выбирать версию v1.5 вместо v2.1, что на самом то деле необходимо несколько раз уточнить при покупке адаптера, потому как продавцы пытаются выдать версию адаптера не за ту, которая есть на самом деле, т.к. они особо ничем не отличаются. На деле же в версии v2.1 отсутствует поддержка протоколов J1850 PWM и J1850 VPW, что говорит о том, что у вас не получится подключиться к автомобилям, которые используют эти протоколы.

Подключение

Подключение к адаптеру происходит в несколько этапов:

• Подключение к адаптеру (Bluetooth, WIFI)
• Отправка инициализационных команд (инициализационной строки)

AT Z [reset all]
Сброс настроек адаптера до заводского состояния.
AT L1-0
Включить/Отключить символы перевода строки.
AT E1-0
Echo on – off
AT H1-0
Headers on – off
AT AT0-1-2
Adaptive Timing Off — adaptive Timing Auto1 — adaptive Timing Auto2
AT ST FF
Установить таймаут на максимум.
AT D [set all to Default]
Сброс настроек в исходное, настроенное пользователем состояние.
AT DP [Describe the current Protocol]
Сканер способен самостоятельно определять протокол автомобиля, к которому он подключен.
AT IB10 [set the ISO Baud rate to 10400]
Команда устанавливает скорость обмена данных для ISO 9141-2 и
ISO 14230-4 10400
AT IB96 [ set the ISO Baud rate to 9600]
Команда устанавливает скорость обмена данных для ISO 9141-2 и
ISO 14230-4 9600 для протоколов 3,4,5.
AT SP h [ Set Protocol h]
Команда выбора протокола h, где h:

0 – Automatic;
1 — SAE J1850 PWM (41.6 Kbaud);
2 — SAE J1850 VPW (10.4 Kbaud);
3 — ISO 9141-2 (5 baud init, 10.4 Kbaud);
4 — ISO 14230-4 KWP (5 baud init, 10.4 Kbaud);
5 — ISO 14230-4 KWP (fast init, 10.4 Kbaud);
6 — ISO 15765-4 CAN (11 bit ID, 500 Kbaud);
7 — ISO 15765-4 CAN (29 bit ID, 500 Kbaud);
8 — ISO 15765-4 CAN (11 bit ID, 250 Kbaud);
9 — ISO 15765-4 CAN (29 bit ID, 250 Kbaud);
AT SP Ah [Set Protocol h with Auto]

Команда устанавливает по умолчанию протокол h, если подключение по протоколу h не удалось, тогда адаптер начинает автоматический подбор протокола.

Исходя из описанных выше команд, формируем инициализационную строку.

Желательно давать возможность пользователю сменять инициализационные команды, потому как для того чтобы подобрать «ключ» к некоторым авто необходимо выбрать более подходящие настройки адаптера. В нашем же случае используются настройки, которые походят для большинства стандартных протоколов.

Так же желательно обратить внимание на команду APSP0, таким образом мы устанавливаем по умолчанию автоматический подбор протокола, это может занять некоторое время.

Соответственно если пользователь знает какой у его авто протокол, то используя возможность смены протокола подключения он может поменять 0 на номер его протокола.

Считывание диагностических данных

Для считывания диагностических данных используются специальные команды PID’s.
PID (Parameter id’s — Бортовые диагностические идентификаторы параметров) – коды, которые используются для запроса показателей определенных датчиков автомобиля.

Основные пиды можно найти в Википедии, там полный набор основных команд, которые должны поддерживать все автомобили. Так же есть наборы команд для определенных марок и типов автомобилей, эти наборы предоставляются за отдельную плату. В нашем случае приложение заточено на базовую диагностику автомобилей соответственно мы используем базовый набор команд.

Также есть возможность получать текущие данные от автомобиля при этом команда получения данных от авто будет иметь вначале 01, указывая на то что мы хотим получить real data. Если же мы хотим получить сохраненные данные автомобиля, то вначале команды необходимо указать 02. Например, команда для получения текущей скорости автомобиля – 010D, а для получения сохраненной скорости – 020D.

Если внимательно посмотреть на то количество команд, которое предоставляется открытыми ресурсами, то можно как раз и заметить ту проблему, о которой я писал в самом начале, а именно проблема скорости ответа адаптера. Так как отправка и получение команд идет последовательно, то для того чтобы получить показания датчика на текущий момент времени необходимо дождаться ответа на все предыдущие команды. Соответственно если запрашивать на получение все команды, то большая вероятность того что обновление реальных данных будет происходить очень медленно. Но и эту проблему можно решить, если воспользоваться командами, которые отобразят только те команды, что существуют в автомобиле. Например:

0100 – PIDs supported [01 — 20]
0120 – PIDs supported [21 — 40]
0140 – PIDs supported [41 — 60]
0160 – PIDs supported [61 — 80]
0180 – PIDs supported [81 – A0]
01A0 – PIDs supported [A1 — C0]

Я продемонстрирую как определить какие датчики присутствуют в автомобиле при помощи одного из пидов. Например:

• 0100 запрос
• BB1E3211 ответ от авто

Используя следующую табличку можем определить какие пиды поддерживаются нашим автомобилем, начиная от 01 до 20:

Исходя из получившихся данных можем определить, что наш автомобиль поддерживает следующие пиды:

Теперь вместо отправки всех 32 команд и ожидания ответа на них, несмотря на то, что некоторые могут отсутствовать, мы будем использовать всего 15 команд. Но и это не предел так называемой оптимизации. Для того чтобы данные обновлялись еще быстрее советую запрашивать только данные о тех датчиках, которые отображаются на экране. Хотя это ограничивает некоторый функционал приложения. Например, запись истории.

Считывание и расшифровка ошибок автомобиля

Ошибки автомобиля тоже могут быть различными и для них тоже существуют отдельные команды. Например:

• 03 – Для отображения сохраненных кодов ошибок
• 0A – Для отображения постоянных кодов ошибок.

А теперь пояснение.

Исходя из полученного ответа мы можем получить код ошибки, для этого декодируем полученное сообщение используя следующие таблички.

3, 4, 5 символы формируются по этой таблице:

Исходя из этого можем попробовать разобрать следующий ответ 0001000000111110

Код ошибки: P103E
