Пикто-
грамма
№
Текст ошибки

01
02
05

Сбой устройств

В устройстве произошел общий серьезный сбой.

Меры:
Если сообщение об ошибке появляется несмотря на повторное квитирование, то необходимо заменить DTCO 1381

04

Сбой устройств

В устройстве произошел общий сбой.

Меры:
Заменить DTCO 1381
Примечание:
Это предупреждение не сохраняется в общей памяти и никогда не сбрасывается.

06

Сбой часов

Не в порядке показание времени DTCO 1381.

Возможные причины:

• Часы остановлены или идут неверно
• Внутренняя цикличная проверка установила, что показание времени неправдоподобно.

Меры:
 — Проверить показание универсального времени DTCO 1381, при необходимости, исправить при помощи проверочного устройства.
 — Проверить функцию «Часы» DTCO 1381.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381
Примечание:
Во избежание несогласованности данных не принимаются никакие карты водителя или предприятия.

09

Калибровка недействительна

Сбой в носителе данных калибровки.

Возможные причины:

• Внутренняя цикличная проверка существенных параметров калибровки установила ошибку суммы проверок

Обзор существенных параметров калибровки:

• Идентификационный номер транспортного средства
• Официальный номерной знак
• Число оборотов хода (значение w)
• Константы контрольного устройства (значение k)
• Фактический обхват шин (значение I)
• Размер шин
• Максимальная скорость
• Универсальное время
• Пройденное число километров
• Дата калибровки

Меры:
Если сообщение об ошибке появляется несмотря на повторное квитирование, то необходимо заменить DTCO 1381.

10

Сбой устройств

Сбой на выходе импульса v (B7).

Возможные причины:

• Неисправна соединительная проводка между DTCO 1381 и подключенным устройством управления.
• Неисправно подключенное к выходу «B7» устройство управления.
• Неисправен выход «B7» на DTCO 1381.

Меры:
 — Проверить, проводит ли подключенное устройство управления активный контроль проводки, при необходимости деактивировать.
 — Проверить выход «B7» DTCO 1381, при необходимости деактивировать контроль B7.
 — Проверить соединительную проводку между DTCO 1381 и подключенным устройством управления.

• а) короткое замыкание на массу?
• б) короткое замыкание на + U бат.?

 — Проверить подключенное устройство управления (вход).
— При необходимости, заменить неисправные компоненты.
Примечание:
Контроль данного сбоя зависит от конфигурации DTCO 1381:

• Контроль данного сбоя может быть активирован или деактивирован (B7recognise).

12

Сбой скачивания

Во время загрузки данных карты или носителя массива данных возник сбой коммуникации.

Меры:
 — Повторить операцию загрузки.
 — Проверить соединительную проводку к станции загрузки и штекеру (неплотный контакт, плохое соединение, разводка штекеров).
 — Проверить интерфейс загрузки на DTCO 1381.
 — Проверить станцию загрузки.
При необходимости, заменить неисправные компоненты.

13

Сбой устройств

Прочие сбои CAN, сообщение контроллера CAN, например, нет абонента, нет квитирования и т.д.

Меры:
 — Проверить работу / конфигурацию DTCO 1381, при необходимости исправить.
 — Проверить снабжение напряжения (кл. 30, кл. 15 и кл.31) абонента CAN.- Проверить подключение массы к разъему А5/А6.
 — Проверить поведение синхронизации абонентов CAN при кл. 15 «вкл.» или «выкл.»
 — Проверить среду передачи данных шины, при необходимости, при помощи инструмента анализа CAN.
Примечание:
Контроль данного сбоя зависит от конфигурации DTCO 1381:

• Контроль данного сбоя может быть активирован или деактивирован (CANEVCfg).
• Данный сбой после «вкл.» зажигания может не проявляться в течение какого-то времени (ErrorManagement
  InitialisationInhibit).

DTCO 1381, возможно, не является причиной ошибки.

14

Сбой устройств

Сбой CAN, сообщение статуса контроллера CAN «Шина выкл. ».

Возможные причины:

• Сбой в среде передачи данных шины
• Сбой в физическом слое
• Ошибка протокола

Меры:
 — Проверить работу / конфигурацию DTCO 1381, при
необходимости исправить.
 — Проверить среду передачи данных шины, при
необходимости, при помощи инструмента анализа CAN.
 — Проверить снабжение напряжения (кл. 30, 15 и 31)
абонента CAN
 — Проверить подключение массы к разъему А5/А6.
 — Проверить поведение синхронизации абонентов СAN при
кл. 15 «вкл.» или «выкл.»
 — Проверить проводной монтаж и разводку штекеров
 — Проверить на отсутствие входного сопротивления
 — Проверить на возможное подключение абонентов CAN с
различной скоростью в бодах к одной шине
 — Проверить структуру записи в битах
Примечание:
Контроль данного сбоя зависит от конфигурации DTCO 1381:

• Контроль данного сбоя может быть активирован или деактивирован (CANEVCfg).
• Данный сбой после «вкл.» зажигания может не проявляться в течение какого-то времени (ErrorManagement
  lnitialisationlnhibit).

DTCO 1381, возможно, не является причиной ошибки.

15

Сбой устройств

Сбой или перебой в комуникации с внешним индикатором (контроль перезапуска).

Меры:
 — Проверить работу / конфигурацию DTCO 1381, при
необходимости исправить.
 — Проверить соединительную проводку между DTCO 1381 и
индикатором:

• a) разводка штекеров
• б) соединение
• в) спецификации

 — Проверить работу индикатора, например отправить
послание о перезапуске.
 — Проверить работу DTCO 1381.
 — Проверить даты калибровок DTCO 1381 (вариант
конфигурация).
При необходимости, заменить неисправные компоненты.
Примечание:
Контроль данного сбоя зависит от конфигурации DTCO 1381:

• Контроль данного сбоя может быть активирован или деактивирован (CANEVCfg).
• Данный сбой после «вкл.» зажигания может не проявляться в течение какого-то времени (ErrorManagement
  InitialisationInhibit).

16

Сбой датчика

Внутренняя ошибка датчика, после проведения авто-теста KITAS 2171 сообщает о внутреннем сбое.

Меры:
 — Проверить KITAS 2171.
При необходимости заменить KITAS 2171.

17

Нарушение безопасности

Внутренняя ошибка датчика;
датчик перемещения сообщает об ошибке целостности данных.

Меры:
 — Проверить KITAS 2171.
При необходимости заменить KITAS 2171.

18

Нарушение безопасности

Внутренняя ошибка датчика;
датчик перемещения сообщает об ошибке проверки аутентичности.

Меры:
 — Проверить KITAS 2171.
 — Провести стыковку KITAS 2171 с DTCO 1381 при помощи проверочного устройства.
При необходимости заменить KITAS 2171.

19

Сбой электропитания

Cнабжение напряжения датчика перемещения было прервано.

Меры:
 — Проверить проводку датчика KITAS 2171, при необходимости скорректировать.

• a) разводка штекеров
• б) соединение (неплотный контакт)
• в) спецификации

Проверить поведение напряжения на кл. 30 и кл. 15 во время процесса пуска, значения в специфицированном диапазоне?
 — Проверить KITAS 2171.
 — Проверить DTCO 1381.
При необходимости, заменить неисправные компоненты.

20

Сбой датчика

Ошибка при коммуникации с датчиком.

Возможные причины:

• Нет сигнала данных (B4)
• KITAS 2171 не состыкован с DTCO 1381

Меры:
 — Проверить проводку датчика KITAS 2171, при
необходимости скорректировать.

• a) разводка штекеров
• б) соединение (неплотный контакт)
• в) спецификации

 — Проверить KITAS 2171.
 — Проверить DTCO 1381 (вход В4).
 — Провести стыковку KITAS 2171 с DTCO 1381 при помощи проверочного устройства.
При необходимости, заменить неисправные компоненты.

21

Сбой датчика

Ошибка при коммуникации с датчиком.

Возможные причины:

• Нет сигнала реального времени

Меры:
 — Проверить проводку датчика KITAS 2171, при необходимости скорректировать.

• a) разводка штекеров
• б) соединение (неплотный контакт)
• в) спецификации

 — Проверить KITAS 2171.
 — Проверить DTCO 1381 (вход В3).
При необходимости, заменить неисправные компоненты.

22

Сбой датчика

Ошибка при коммуникации с датчиком.

Возможные причины:

• Разница импульсов датчика перемещения
• Ошибка передачи

Меры:
 — Проверить проводку датчика KITAS 2171, при необходимости скорректировать.

• a) разводка штекеров
• б) соединение (неплотный контакт)
• в) спецификации

 — Проверить KITAS 2171.
 — Проверить DTCO 1381 (вход В3).
При необходимости, заменить неисправные компоненты.

23

Нарушение безопасности

Ошибка при проверке аутентичности датчика перемещения в рабочем режиме или ошибка в процессе стыковки.

Возможные причины:

• Ошибка при проверке аутентичности датчика перемещения в рабочем режиме.
• Многократное соединение с KITAS 2171. После 3-разовой стыковки данная функция блокируется по причинам безопасности. Карту мастерской необходимо изъять и повторно ввести, т.е. карта мастерской должна повторно пройти проверку аутентичности.

Меры:
 — При необходимости извлечь и снова вставить карту мастерской; повторить соединение.
 — Проверить проводку датчика KITAS 2171.
 — Проверить KITAS 2171.
 — Проверить DTCO 1381 (вход В4).
 — Провести стыковку KITAS 2171 с DTCO 1381 при помощи проверочного устройства.
При необходимости, заменить неисправные компоненты.

24

Нарушение безопасности

Неизвестный серийный номер; ошибка при сравнении серийных номеров датчика перемещения.

Меры:
 — Проверить пломбировку KITAS 2171 с коробкой передач.
 — Проверить KITAS 2171.
 — Проверить DTCO 1381.
 — Провести стыковку KITAS 2171 с DTCO 1381 при помощи проверочного устройства.
При необходимости, заменить неисправные компоненты.

25

Нарушение безопасности

Ошибка носителя данных DTCO 1381, сохранность данных не может быть гарантирована.

Меры:
 — Проверить DTCO 1381.
Если сообщение об ошибке появляется повторно, то необходимо заменить DTCO 1381

26

Нарушение безопасности

Нарушение правил безопасности;
корпус DTCO 1381 был открыт или остается открытым.

Меры:
 — Проверить пломбировку (корпус) DTCO 1381.
 — Проверить DTCO 1381.
Если сообщение об ошибке появляется повторно, то необходимо заменить DTCO 1381

28

Движение без карты

Движение без карты или без действительной карты водителя или мастерской в слоте-1 или движение с не допущенной для движения комбинацией карт в слоте-1 и -2.

Меры:
 — Проверить слот-1 на наличие действительной карты
водителя или карты мастерской, при необходимости,
ввести действительную карту.
 — Проверить слот-1 на наличие введенной карты
предприятия или контроля, при необходимости
произвести возврат карты.

29

Конфликт карт

Недопустимая комбинация карт в слоте-1 и -2;
нельзя вводить одновременно обе тахографические карты.

Меры:
 — Проверить комбинацию введенных тахографических карт.

30

Превышение скорости

Запрограммированное значение максимальной скорости было превышено в течение более 60 секунд.

Меры:
 — Снизить скорость.

31

Сбой электропитания

Рабочее напряжение DTCO 1381 находилось за пределами специфицированного диапазона.

Возможные причины:

• Повышенное напряжение
• Перебой напряжения

Перебой напряжения:
Если электропитание прибора DTCO 1381 падает ниже
следующего критического значения специфического
диапазона, то прибор DTCO 1381 распознает это состояние
как «Перебой напряжения»:
 — Исполнение 12 В: тип. 7,7 В (мин. 7,3 В, макс. 7,8 В)
 — Исполнение 24 В: тип. 8,6 В (мин. 8,2 В, макс. 9,0 В)
Если значение электропитания DTCO 1381 возрастает
дальше больше следующего критического значения, то
DTCO 1381 выдает сообщение «Перебой питания»:
 — Исполнение 12 В: тип. 8,3 В (мин. 7,8 В, макс. 8,8 B)
 — Исполнение 24 В: тип. 9,2 В (мин. 8,7 В, макс. 9,7 В)
Меры:
 — Проверить снабжение напряжения DTCO 1381, при
необходимости скорректировать:

• a) соединительные штекер и проводка (разводка штекеров, неплотный контакт, плохое соединение).
• б) значения напряжения на кл. 30 и кл. 15, значения в специфицированном диапазоне?
• в) поведение напряжения на кл. 30 и кл. 15 во время процесса пуска, значения в специфицированном
  диапазоне?

 — Проверить работу DTCO 1381.
При необходимости, заменить неисправные компоненты.

34

Возврат карт не возможен

Невозможно произвести возврат тахографической карты, запрос отклоняется.

Возможные причины:

• Транспортное средство находится в движении
• Выполняется загрузка данных с запрошенной карты тахографа
• Зажигание выключено (только вариант ППОГА)
• Тахографическая карта считывается или записывается
• Запрос тахографической карты происходит в ту же минуту, что и корректная запись тахографической карты (после ввода или после перезапуска во время активации).

Меры:
 — Проверить, распознает ли DTCO 1381 «Рейс», при необходимости, остановить транспортное средство и повторить операцию.
 — Проверить, не предпринимается ли в данный момент загрузка данных, при необходимости повторить операцию после окончания загрузки.
 — Проверить, не включено ли зажигание, при необходимости, включить зажигание (только вариант ППОГА).
 — Повторить операцию
Если сообщение об ошибке появляется повторно несмотря
на названные меры, то необходимо заменить DTCO 1381.

36

Распечатка не возможна

Распечатка (индикация) затребованных данных в данный момент не возможна или текущая распечатка отменяется.

Возможные причины:

• Транспортное средство находится в движении
• Зажигание выключено (только вариант ППОГА)
• Печатная головка перегрелась
• Пониженное или повышенное напряжение
• Внутренний интерфейс печатного устройства не доступен
• Внутренний интерфейс печатающего устройства занят другой активной операцией, например, выполняемой распечаткой.

Меры:
 — Повторить операцию.
 — Распечатка или индикация возможны только при остановленном транспортном средстве и включенном зажигании (только вариант ППОГА), при необходимости, остановить транспортное средство или включить зажигание.
 — После длинной распечатки температура печатной головки слишком высокая, выждать время охлаждения.
 — Проверить снабжение напряжения DTCO 1381, при необходимости скорректировать.

• а) соединительные штекер и проводка (разводка штекеров, неплотный контакт, плохое соединение).
• б) значения напряжения на кл. 30 и кл. 15, значения в специфицированном диапазоне?
• в) поведение напряжения на кл. 30 и кл. 15 во время процесса пуска, значения в специфицированном диапазоне?

 — Выждать, пока будет окончена другая активная операция и внутренний интерфейс печатающего устройства снова освободится.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.

37

Распечатка отложена

Текущая распечатка прерывается или исполняется с задержками.

Возможные причины:

• Печатная головка перегрелась

Меры:
 — В течение длинной распечатки температура печатной головки слишком высокая, выждать время охлаждения.
 — После устранения причины прерванная или задержанная распечатка будет автоматически продолжена.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.

38

Принтер открыт

В одной из следующих ситуаций, устанавливается, что ящик печатающего устройства открыт:

• Запрос тахографической карты в слоте-2
• Запрос распечатки
• Во время распечатки

Вывод тахографической карты задерживается до тех пор, пока ящик печатающего устройства не будет закрыт. Текущая распечатка прерывается, запрос печати отклоняется.
Возможные причины:

• Открыт ящик печатающего устройства

Возможные причины:
 — Проверить, закрыт ли ящик печатающего устройства, при необходимости, закрыть.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.

39

Нет бумаги

Во время распечатки или при запросе печати было установлено, что в печатающем устройстве отсутствует бумага. Текущая распечатка прерывается и уже распечатанная часть автоматически маркируется или запрос печати отклоняется.

Возможные причины:

• Не вложена печатная бумага
• Печатная бумага закончилась

Меры:
 — Проверить на наличие бумаги в печатающем устройстве, при необходимости, вложить новый рулон бумаги.
Если в течение часа устанавливается новый рулон бумаги, то DTCO 1381 автоматически выполняет распечатку.
Указание дается в первых двух строках следующей за ними распечатки (Строка 1: Время начала печати распечатки; Строка 2: Счетчик последующих распечаток).
Если сообщение об ошибке появляется повторно несмотря
на названные меры, то необходимо заменить DTCO 1381.

40

Сбой устройств

Сбой в механике карты.

Возможные причины:

• Не закрыта блокировка карты
• Общая ошибка в механике карты

Меры:
 — Снова ввести тахографическую карту.
 — Снова запросить тахографическую карту.
 — Прервать постоянное напряжение, т.е. произвести перезапуск.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.
Примечание:
Возможен возврат введенной тахографической карты. После корректного приема тахографической карты происходит сброс данного сбоя.

41

Сбой карты

Сбой в коммуникации с введенной тахографической картой. Во время считывания или записи данных карты возник сбой коммуникации.

Возможные причины:

• Контакты карты тахографа загрязнены
• Карта неисправна
• Контакты слота карты загрязнены

Меры:
 — Проверить контакты тахографа, при необходимости очистить
 — Проверить тахографическую карту.
 — Очистить контакты слота карты.
При необходимости, заменить неисправные компоненты.
Примечание:
Система снова возвращает введенную тахографическую карту.

42

Нарушение безопасности

Подлинность данных не может быть гарантирована.

Возможные причины:

• Ошибка при проверке подлинности данных

Меры:
 — Проверить тахографическую карту.
Примечание:
Происходит возврат тахографической карты.

43

Нарушение безопасности

Карта отсутствует; DTCO 1381 больше не находит введенную карту.

Возможные причины:

• После перебоя напряжения посредством проверки идентичности было установлено, что введенная ранее карта отсутствует или введена другая карта.
• При введенной карте открыта блокировка механики карты

Меры:
 — Проверить ввод тахографической карты согласно предписанию.
 — Произвести возврат тахографической карты и снова ввести ее.
 — Проверить работу блокировки карты.
Если сообщение об ошибке появляется повторно, то необходимо заменить DTCO 1381.

44

Карта не закрыта

При записи карты водителя или мастерской (в слоте-1 или -2) устанавливается, что в последнем транспортном средстве карта была некорректно изъята или данные были некорректно сохранены.

Меры:
 — Проверить тахографическую карту.
 — Проверить предыдущее контрольное устройство ЕС.

45

Наложение времени

Негативная разница во времени по сравнению с последним транспортным средством (контрольное устройство ЕС).

Возможные причины:

• Сохраненный на карте момент изъятия карты является более поздним, чем фактическое системное время (= момент введения карты в настоящем DTCO 1381), т.е. время настоящего контрольного устройств отношению ко времени предыдущего контрольного устройства ЕС.

Меры:
 — Проверить показание универсального времени
настоящего DTCO 1381, при необходимости, исправить
при помощи проверочного устройства.
 — Проверить показание универсального времени
предыдущего контрольного устройства ЕС, при
необходимости, исправить при помощи проверочного
устройства.

46

Ввод карты в движении

После начала движения была введена тахографическая карта.

Возможные причины:

• Установлены импульсы датчика перемещения перед корректной записью тахографической карты.

Меры:
 — Всегда вводить тахографические карты только при
остановленном транспортном средстве.
Дальнейшие меры не требуются.

47

Нарушение безопасности

Нарушение правил безопасности при проверке аутентичности тахографической карты

Возможные причины:

• Ошибка при проверке идентичности тахографической карты.

Меры:
 — Проверить тахографическую карту.
 — Проверить карту мастерской, ввести корректный PIN.

48

Карта недействительна

Срок действия введенной тахографической карты истек или карта не действительна

Возможные причины:

• Введена недействительная или просроченная тахографическая карта (а)
• При смене суток (б) устанавливается, что введенная тахографическая карта больше не действительна.

Меры:
 — Проверить тахографическую карту.
Примечание:
    a) Ввод просроченной тахографической карты (тахографическая карта просрочена, но сертификат еще действителен) возможен для распечатки или индикации сохраненных данных; после подтверждения предупредительного сообщения тахографическая карта записывается со статусом «Только чтение».
    б) Если смена суток происходит при остановленном транспортном средстве, то соответствующие данные сохраняются на тахографической карте и производится ее возврат.
Если смена суток происходит во время движения, то соответствующие данные сохраняются покончании рейса на тахографической карте и производится ее возврат.

49

Запись несовместима

При записи тахографической карты было установлено, что имеется несогласованность в связках в пределах суточных данных.

Меры:
 — Проверить тахографическую карту.
Проанализировать структуру данных.

50

Карта неисправна

Введенная карта не может быть считана или записана.

Возможные причины:

• Карта введена неправильно
• Контакты карты тахографа загрязнены
• Карта неисправна
• Контакты слота карты загрязнены

Меры:
 — Проверить, действительна ли тахографическая карта.
 — Проверить корректность ввода тахографической карты, при необходимости, корректно ввести ее.
 — Проверить контакты тахографа, при необходимости очистить.
 — Проверить тахографическую карту.
 — Проверить корректность записи другой тахографической карты.
 — Очистить контакты слота карты.

51

Неправильная карта

Введенная карта не является тахографической картой.

Возможные причины:

• Карта не является действительной тахографической картой
• Контакты карты тахографа загрязнены
• Карта неисправна
• Контакты слота карты загрязнены

Меры:
 — Проверить, действительна ли тахографическая карта.
 — Проверить корректность ввода тахографической карты, при необходимости, корректно ввести ее.
 — Проверить контакты тахографа, при необходимости очистить.
 — Проверить тахографическую карту.
 — Очистить контакты слота карты.

52

Карта заблокирована

Введенная карта мастерской заблокирована.

Возможные причины:

• Карта мастерской заблокирована в результате 5 неправильных вводов PIN
• Карта мастерской неисправна

Меры:
 — Проверить карту мастерской.
 — Ввести действительную, т.е. незаблокированную карту мастерской.

53

Сбой устройств

Операция не возможна, тахографическая карта не принимается и снова выталкивается назад.

Возможные причины:

• Не в порядке показание времени DTCO 1381 при вводе карты водителя или предприятия.
• DTCO 1381 распознал общий серьезный сбой в устройстве.

Меры:
 — Проверить показание универсального времени DTCO 1381, при необходимости, исправить при помощи проверочного устройства.
Если сообщение об ошибке появляется повторно, то необходимо заменить DTCO 1381

56

Перерыв!
1⊙04h30 ❚❚00h15

После непрерывного времени вождения в 4 ч 30 мин.

DTCO 1381 предупреждает о том, что необходимо сделать предписанный перерыв.
Меры:
 — Найти возможность остановки и сделать предписанный
перерыв.

57

Перерыв!
1⊙04h15 ❚❚00h15

После непрерывного времени вождения в 4 ч 15 мин.

DTCO 1381 предупреждает о том, что необходимо сделать предписанный перерыв.
Меры:
 — Найти возможность остановки и сделать предписанный
перерыв.

58

Сбой устройств

Сбой в механике карты.

Возможные причины:

• Не закрыта блокировка карты
• Общая ошибка в механике карты

Меры:
 — Снова ввести тахографическую карту.
 — Снова запросить тахографическую карту.
 — Прервать постоянное напряжение, т.е. произвести перезапуск.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.
Примечание:
Возможен возврат введенной тахографической карты. После корректного приема тахографической карты происходит сброс данного сбоя.

59

Сбой карты

Сбой в коммуникации с введенной тахографической картой. Во время считывания или записи данных карты возник сбой коммуникации.

Возможные причины:

• Контакты карты тахографа загрязнены
• Карта неисправна
• Контакты слота карты загрязнены

Меры:
 — Проверить контакты тахографа, при необходимости очистить
 — Проверить тахографическую карту.
 — Очистить контакты слота карты.
При необходимости, заменить неисправные компоненты.
Примечание:
Система снова возвращает введенную тахографическую карту.

60

Нарушение безопасности

Подлинность данных не может быть гарантирована.

Возможные причины:

• Ошибка при проверке подлинности данных

Меры:
 — Проверить тахографическую карту.
Примечание:
Происходит возврат тахографической карты.

61

Нарушение безопасности

Карта отсутствует; DTCO 1381 больше не находит введенную карту.

Возможные причины:

• После перебоя напряжения посредством проверки идентичности было установлено, что введенная ранее карта отсутствует или введена другая карта.
• При введенной карте открыта блокировка механики карты

Меры:
 — Проверить ввод тахографической карты согласно предписанию.
 — Произвести возврат тахографической карты и снова ввести ее.
 — Проверить работу блокировки карты.
Если сообщение об ошибке появляется повторно, то необходимо заменить DTCO 1381.

62

Карта не закрыта

При записи карты водителя или мастерской (в слоте-1 или -2) устанавливается, что в последнем транспортном средстве карта была некорректно изъята или данные были некорректно сохранены.

Меры:
 — Проверить тахографическую карту.
 — Проверить предыдущее контрольное устройство ЕС.
Примечание:
Источник ошибки не находится в настоящем DTCO 1381.

63

Наложение времени

Негативная разница во времени по сравнению с последним транспортным средством (контрольное устройство ЕС).

Возможные причины:

• Сохраненный на карте момент изъятия карты является более поздним, чем фактическое системное время (= момент введения карты в настоящем DTCO 1381), т.е. время настоящего контрольного устройств отношению ко времени предыдущего контрольного устройства ЕС.

Меры:
 — Проверить показание универсального времени настоящего DTCO 1381, при необходимости, исправить
при помощи проверочного устройства.
 — Проверить показание универсального времени предыдущего контрольного устройства ЕС, при
необходимости, исправить при помощи проверочного
устройства.

64

Ввод карты в движении

После начала движения была введена тахографическая карта.

Возможные причины:

• Установлены импульсы датчика перемещения перед корректной записью тахографической карты.

Меры:
 — Всегда вводить тахографические карты только при остановленном транспортном средстве.
Дальнейшие меры не требуются.

65

Нарушение безопасности

Нарушение правил безопасности при проверке аутентичности тахографической карты.

Возможные причины:

• Ошибка при проверке идентичности тахографической карты.

Меры:
 — Проверить тахографическую карту.
 — Проверить карту мастерской, ввести корректный PIN.

66

Карта недействительна

Срок действия введенной тахографической карты истек или карта не действительна.

Возможные причины:

• Введена недействительная или просроченная тахографическая карта (а)
• При смене суток (б) устанавливается, что введенная тахографическая карта больше не действительна.

Меры:
 — Проверить тахографическую карту.
Примечание:

• а) Ввод просроченной тахографической карты (тахографическая карта просрочена, но сертификат еще действителен) возможен для распечатки или индикации сохраненных данных; после подтверждения предупредительного сообщения тахографическая карта записывается со статусом «Только чтение».
• б) Если смена суток происходит при остановленном транспортном средстве, то соответствующие данные сохраняются на тахографической карте и производится ее возврат.
  Если смена суток происходит во время движения, то соответствующие данные сохраняются покончании рейса на тахографической карте и производится ее возврат.

67

Запись несовместима

При записи тахографической карты было установлено, что имеется несогласованность в связках в пределах суточных данных.

Меры:
 — Проверить тахографическую карту.
Проанализировать структуру данных.

68

Карта неисправна

Введенная карта не может быть считана или записана.

Возможные причины:

• Карта введена неправильно
• Контакты карты тахографа загрязнены
• Карта неисправна
• Контакты слота карты загрязнены

Меры:
 — Проверить, действительна ли тахографическая карта.
 — Проверить корректность ввода тахографической карты, при необходимости, корректно ввести ее.
 — Проверить контакты тахографа, при необходимости очистить.
 — Проверить тахографическую карту.
 — Проверить корректность записи другой тахографической карты.
 — Очистить контакты слота карты.

69

Неправильная карта

Введенная карта не является тахографической картой.

Возможные причины:

• Карта не является действительной тахографической картой
• Контакты карты тахографа загрязнены
• Карта неисправна
• Контакты слота карты загрязнены

Меры:
 — Проверить, действительна ли тахографическая карта.
 — Проверить корректность ввода тахографической карты, при необходимости, корректно ввести ее.
 — Проверить контакты тахографа, при необходимости очистить.
 — Проверить тахографическую карту.
 — Очистить контакты слота карты.

70

Карта заблокирована

Введенная карта мастерской заблокирована.

Возможные причины:

• Карта мастерской заблокирована в результате 5 неправильных вводов PIN
• Карта мастерской неисправна

Меры:
 — Проверить карту мастерской.
 — Ввести действительную, т.е. незаблокированную карту мастерской.

71

Сбой устройств

Операция не возможна, тахографическая карта не принимается и снова выталкивается назад.

Возможные причины:

• Не в порядке показание времени DTCO 1381 при вводе карты водителя или предприятия.
• DTCO 1381 распознал общий серьезный сбой в устройстве.

Меры:
 — Проверить показание универсального времени DTCO 1381, при необходимости, исправить при помощи проверочного устройства.
Если сообщение об ошибке появляется повторно, то необходимо заменить DTCO 1381

74

Перерыв!
1⊙04h30 ❚❚00h15

После непрерывного времени вождения в 4 ч 30 мин.
DTCO 1381 предупреждает о том, что необходимо сделать предписанный перерыв.

Меры:
 — Найти возможность остановки и сделать предписанный перерыв.

75

Перерыв!
1⊙04h15 ❚❚00h15

После непрерывного времени вождения в 4 ч 15 мин.
DTCO 1381 предупреждает о том, что необходимо сделать предписанный перерыв.

Меры:
 — Найти возможность остановки и сделать предписанный перерыв.

—

76

—

«Скорость слишком высокая»

Возможные причины:

• Скорость слишком высокая.
• Ошибочная конфигурация.

Меры:
 — Снизить скорость.
 — Проверить функцию / конфигурацию DTCO 1381, при необходимости исправить.
Примечание:
При этом сообщении выполняется выдача статуса ТСО (информация по манипуляциям = H) на шину CAN и информационный интерфейс (возможна выдача сигнала с другими параметрами по требованиям клиента).
Время предупреждения (0 — 60 с) этого сообщения может конфигурироваться.

—

77

upgrade module not present

DTCO 1381 не оснащен модулем обновления программного обеспечения.

Меры:
 — Меры не требуются.
Возможные причины:

• Скорость слишком высокая.
• Ошибочная конфигурация.

Примечание:
DTCO 1381 не рассчитан на обновление.

—

78

upgrade failed Error #00000003

Ошибочный или поврежденный файл обновления; обновление программного обеспечения было отменено.

Меры:
 — Проверить файл обновления.
 — Повторить обновление программного обеспечения при помощи интактного файла обновления.
Примечание:
DTCO 1381 не является причиной данного сообщения.

—

78

upgrade failed Error #FFFFFFFE

Целостность модуля обновления программного обеспечения или одного из ключей безопасности не может быть гарантирована; обновление программного обеспечения было отменено.

Меры:
 — Проверить DTCO 1381.
 — Повторить обновление программного обеспечения.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.

—

79

upgrade failed Error #00000001

Во время обновления программного обеспечения снабжение напряжения DTCO 1381 находилось за пределами специфицированного диапазона; обновление программного обеспечения было отменено.

Меры:
 — Проверить снабжение напряжения DTCO 1381, при необходимости скорректировать:

a) соединительные штекер и проводка (разводка штекеров, неплотный контакт, плохое соединение).

б) значения напряжения на кл. 30 и кл. 15, значения в специфицированном диапазоне?

Снабжать DTCO 1381 во время обновления программного обеспечения посредством надежного источника напряжения, например, лабораторного блока питания от сети.
 — Повторить обновление программного обеспечения. Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.
Примечание:
DTCO 1381, возможно, не является причиной данного сообщения.

—

79

upgrade failed Error #00000002

Не удалось удостоверить аутентичность устройства управления; обновление программного обеспечения было отменено.

Меры:
 — Проверить работу устройства управления.
Повторить обновление программного обеспечения.
Примечание:
DTCO 1381 не является причиной данного сообщения.

—

79

upgrade failed Error #00000004

Ошибка коммуникации; обновление программного обеспечение было отменено.

Возможные причины:

• Обновление программного обеспечения прервано пользователем.
• Неисправен интерфейс загрузки DTCO 1381.
• Соединительная линия передачи данных прервана или кабель передачи данных неисправен.
• Интерфейс устройства управления нарушен или заблокирован.

Меры:
 — Проверить интерфейс загрузки DTCO 1381.
 — Проверить соединительную линию передачи данных и кабель передачи данных.
 — Проверить интерфейс и работу устройства управления.
 — Повторить обновление программного обеспечения.
Примечание:
DTCO 1381, возможно, не является причиной данного сообщения.

—

79

upgrade failed Error #00000004

Ошибка коммуникации; обновление программного обеспечение было отменено.

Возможные причины:

• Обновление программного обеспечения прервано пользователем.
• Неисправен интерфейс загрузки DTCO 1381.
• Соединительная линия передачи данных прервана или кабель передачи данных неисправен.
• Интерфейс устройства управления нарушен или заблокирован.

Меры:
 — Проверить интерфейс загрузки DTCO 1381.
 — Проверить соединительную линию передачи данных и кабель передачи данных.
 — Проверить интерфейс и работу устройства управления.
 — Повторить обновление программного обеспечения.
Примечание:
DTCO 1381, возможно, не является причиной данного сообщения.

—

79

upgrade failed Error #FFFFFFFF

Невозможно было запустить модуль обновления программного обеспечения; обновление программного обеспечения было отменено.

Возможные причины:

• Внутренний сбой DTCO 1381.

Меры:
 — Проверить DTCO 1381.
 — Повторить обновление программного обеспечения.
Если сообщение об ошибке появляется повторно несмотря на названные меры, то необходимо заменить DTCO 1381.

—

Ошибка ввода

Был введен неверный PIN для карты мастерской.

Возможные причины:

• Ошибка при проверке идентичности тахографической карты.

Меры:
 — Повторить или отменить ввод PIN.

—

Пожалуйста введите

Если при процедуре ввода не производится ввод данных, то по истечении 30 секунд появляется данное требование.

Меры:
 — Продолжить ввод.

—

Срок действ. карты _28

Например, деблокированная карта тахографа теряет свое действие через 28 дней.

Меры:
 — Своевременно до истечения срока действия запросить новую карту тахографа.
Примечание:
Контроль данного сбоя зависит от конфигурации DTCO 1381

• Контроль данного сбоя может быть активирован или деактивирован (B7recognise).
• Время предупреждения (0 — 92 дней) этого сообщения может конфигурироваться (WarnBeforeExpiryDate).

—

Срок действ. калибровки _28

Следующая периодическая проверка должна быть проведена, например, через 28 дней.

Меры:
Например, не позднее 28 дней провести предписанную по закону регулярную проверку в допущенной мастерской.
Примечание:
Контроль данного сбоя зависит от конфигурации DTCO 1381

• Контроль данного сбоя зависит от конфигурации DTCO 1381
• Контроль данного сбоя может быть активирован или деактивирован (B7recognise).
• Время предупреждения (0 — 92 дней) этого сообщения может конфигурироваться (WarnBeforeExpiryDate).

3 Установка Обходной датчик положения подушки безопасности пассажира BMW

• 3.1 инструкции
• 3.2 Эмулятор ремня безопасности
• 3.3 Внимание

Что такое эмулятор коврика пассажирского сиденья BMW

Эмулятор сиденья предназначен для имитации взрослого пассажира на сиденье переднего пассажира. Его основным преимуществом является обеспечение срабатывания подушки безопасности пассажира в случае аварии, если в противном случае она могла бы не сработать. Это также позволяет очистить все коды неисправностей, связанные с ковриком пассажира, и, следовательно, выключить свет подушки безопасности.

Эмулятор датчика веса пассажира BMW можно назвать Обход подушки безопасности пассажира BMW . При установке эмулятора датчика веса пассажира вы не обходите подушку безопасности пассажира. Вопреки распространенному мнению, подушка безопасности пассажира всегда срабатывает в случае аварии. Предполагая, что остальная часть удерживающей системы работает правильно.

Проблема с установкой эмулятора пассажирского сиденья BMW (байпас) заключается в том, что он не может определить, есть ли ребенок на пассажирском сиденье . Если вы решили установить байпас системы безопасности пассажира BMW, никогда не допускайте, чтобы детское или детское автомобильное сиденье, обращенное назад, находилось на переднем пассажирском сиденье. Если подушка безопасности сработает, это может привести к смертельным травмам у ребенка.

Симптомы неисправности датчика подушки безопасности пассажира BMW

• Свет подушки безопасности BMW включен
• Неисправность датчика пассажира BMW
• Проходить. удерживающая система waring на iDrive
• Ошибка системы безопасности пассажиров
• Передний проход. Неисправность удерживающей системы
• Неисправность системы удержания водителя
• Сдержанность Сис. Неисправность/Дефектный
• Ошибка в проходе. Система безопасности, влияющая на подушку безопасности
• Коды неисправностей, такие как: 93C1, 93C2, 93C3

Установка Обходной датчик положения подушки безопасности пассажира BMW

ОТКАЗ

• Установка эмулятора/байпаса пассажирского коврика BMW отключает функцию безопасности и не является рекомендуемым решением.
• Дилеры BMW и большинство механиков не поддержат это исправление.
• В некоторых странах незаконно модифицировать запретительную систему.
• Будьте ответственны и соблюдайте законы вашей страны.
• Установите байпас подушки безопасности пассажира BMW на свой страх и риск.
• Вы можете нести ответственность за любые последствия использования эмулятора сиденья BMW. Даже после продажи машины.

Мы рекомендуем решить эту проблему, заменив коврик сиденья пассажира BMW вместо установки байпаса/симулятора пассажирского коврика BMW.

инструкции

Это решение не рекомендуется. Правильное решение заключается в замене сиденья пассажира. Выполняйте это исправление на свой страх и риск.

1. Заведите автомобиль и сдвиньте пассажирское сиденье вперед. Откиньте пассажирское сиденье вперед как можно дальше.
2. Далее выключите автомобиль и выньте ключ из замка зажигания.
3. Найдите провода датчика положения сиденья пассажира под сиденьем пассажира. Штекер находится прямо под сиденьем, как показано на рисунке. Обратите внимание, что некоторые модели могут иметь разъем прямо под подушкой сиденья. Разъем датчика занятости коврика соединен с блоком управления ковриком.
4. У вас будет двух- или трехпроводной разъем прямо под пассажирским сиденьем.Обычно провода бело-голубые , если у вас двухпроводной разъем.
   Если у вас есть три провода, провода обычно будут белым, красным и коричневым , а сам разъем будет иметь четыре контакта. Цвет провода может меняться в зависимости от модели. Если у вас модель X3 или Z4, у вас не будет разъема. Это означает, что вам придется обрезать провода и припаять провода эмулятора.
5. Нажмите на разъем и отсоедините разъем коврика.
6. Подключите эмулятор сиденья.
7. Перезагрузите машину. Если индикатор подушки безопасности остается включенным, прочитайте коды от вашего BMW.

Как правило, индикатор подушки безопасности сбрасывается самостоятельно. В некоторых случаях это не так.

Эмулятор ремня безопасности

Как только вы установите байпас для подушки безопасности пассажира BMW, ваш BMW издаст звуковой сигнал, напоминая пассажиру о необходимости пристегнуть ремень безопасности. Проблема в том, что на пассажирском сиденье никого нет, но автомобиль думает, что теперь установлен эмулятор пассажирского сиденья.

Обойти эту проблему можно, установив эмулятор ремня безопасности BMW. Если вы устанавливаете эмулятор ремня безопасности, вы обходите микровыключатель ремня безопасности пассажира.

1. Выключить зажигание.
2. Найдите большой желтый разъем под сиденьем пассажира.
3. Разблокируйте разъем. Потяните фиксатор, чтобы отсоединить его от разъема.
4. Используйте отвертку, чтобы удалить красный и черный провода из вилки. После того, как два провода удалены, вам нужно подключить два провода эмулятора в том же месте. Если у вас есть автомобиль на рынке США, вам нужно заменить белый провод на красный. Замените синий провод на черный.
5. Снова подключите электрический разъем.

Внимание

• После установки статус занятости места изменится на всегда занятый.
• Подушка безопасности пассажира сработает, даже если на пассажирском сиденье никто не сидит .
• Подушка безопасности пассажира сработает, даже если на пассажирском сиденье есть детское или детское сиденье . Это может привести к травмам ребенка или младенца.
• Не допускайте установки детского или детского автокресла на переднее пассажирское сиденье, если установлен байпасный модуль.
• Если вы позволяете другим людям водить ваш BMW, вы должны сообщить им, что на переднем пассажирском сиденье нельзя размещать детское или детское автокресло.

Часто задаваемые вопросы

Почему моя подушка безопасности/SRS остается включенной после установки эмулятора?

Если после установки эмулятора индикатор подушки безопасности на вашем BMW продолжает гореть, вам необходимо проверить коды ошибок. Эмулятор обходит только неисправный датчик сиденья. Он не решает все проблемы, связанные с подушкой безопасности. Это также не отключает подушку безопасности пассажира.

Зачем мне датчик положения сиденья пассажира?

Функция датчика коврика сиденья пассажира заключается в том, чтобы определить, установлено ли детское или детское сиденье на сиденье пассажира. Если подушка безопасности сработала, а дети сидят на переднем сиденье, это может привести к смертельным травмам у детей. Чтобы избежать таких смертельных травм, производители автомобилей оборудуют автомобили ковриком для сидения. коврик для сидения установлен под подушкой сиденья. Датчик занятости пассажира не только распознает присутствие человека на пассажирском сиденье, но также определяет вес человека, определяя давление на коврик на сиденье пассажира. Это позволяет модулю подушки безопасности определить, должен ли пассажир быть развернут или нет.

Будет ли модуль байпаса пассажира BMW отключать подушку безопасности пассажира?

Нет. Он изменит статус на Занято сиденье – Подушка безопасности включена. Всегда. При установке датчика занятости коврика пассажира BMW вы не обходите и не отключаете систему подушек безопасности. Вы имитируете пассажира на сиденье и повторно активируете систему подушек безопасности, заставляя ее срабатывать в случае аварии. Недостатком является то, что подушка безопасности пассажира всегда будет срабатывать. Кроме того, вы больше не можете иметь детей сидеть на переднем пассажирском сиденье.

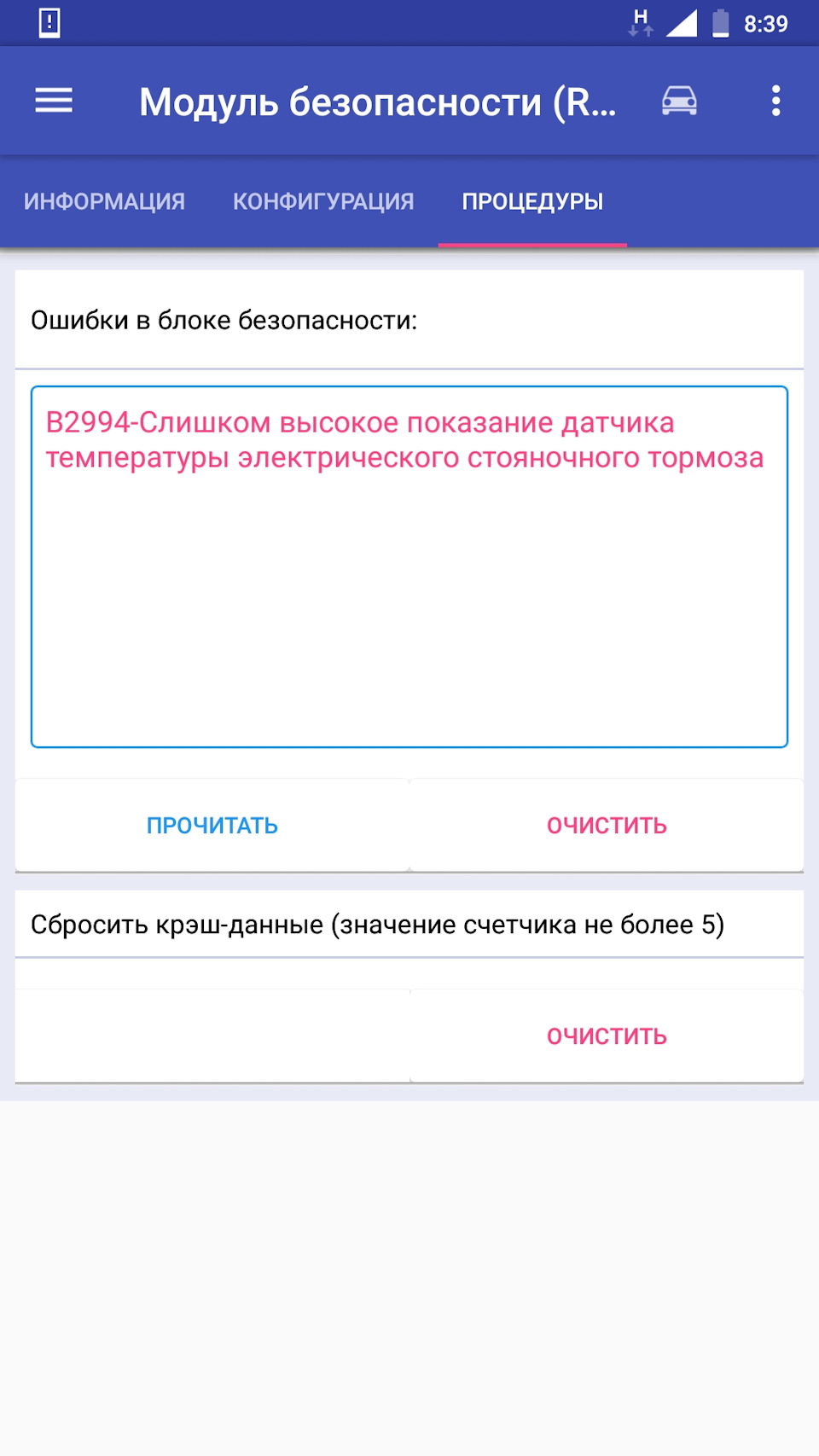

BMW X5 (E70) (2010 год). Неисправности датчиков удара и подушек безопасности

Неисправности, связанные с системой безопасности (подушки безопасности и датчики удара)

2. Следующая частая причина неисправности системы безопасности авто — нарушение контакта в дверях. В большинстве случаев это следствие ремонтных работ или замены дверей в машине. Во время этого, как правило, разъемы отключаются. Поэтому при последующем их соединении все контакты необходимо проверить. Если индикатор в этом случае продолжает гореть даже после переподключения, то выход из ситуации один — обнулить память управляющего устройства системы безопасности.

3. Еще одна причина неисправности — попадание влаги. Она может оказаться на контактах электрических элементов, на замках ремней безопасности. Это приводит или к плохому контакту, или вовсе к замыканию. Что делать с такой проблемой? Место, где вы обнаружили влагу, нужно тщательно просушить.

4. Некорректное функционирование блока управления, выход его из строя. Причина может быть проста — отошли контакты. Но если суть неисправности кроется в плате устройства, то проблема решается кардинально — заменой данного блока.

6. Замена контрольного щитка или автомобильных сидений. Это тоже может привести к неисправности системы безопасности машины. Причина в том, что при замене может быть повреждена целостность электропроводки. В частности, могут пострадать места соединений.

7. Подобная неисправность в ряду случаев возникает также при замене руля. В частности, в случаях, когда при проведении такого ремонта повреждены контакты системы безопасности. Тут уже индикатор неисправности системы безопасности будет гореть, не переставая.

8. Если при дорожной аварии сработали подушки безопасности, то
индикатор неисправности ПБ в некоторых случаях продолжает гореть даже после восстановления подушек безопасности. Это говорит о том, что информация о происшествии осталась в памяти блока управления. Решить ситуацию можно, удалив оттуда данную ошибку.

10. Пониженное напряжение в бортовой автомобильной сети. Как решить проблему? Первым делом проверьте аккумулятор, а за ним -генератор.
Таким образом, датчик удара является неотъемлемой частью системы безопасности. При его неисправности ПБ не раскроется в нужный момент. Поэтому автовладельцы должны периодически проверять его работоспособность. Как и правильное функционирование всех других элементов этой системы. Ведь от нее зависит сохранность жизни водителя и пассажиров ТС.

11. Неважное соединение элементов в электроцепи подушек безопасности или же отсутствие контактов. Еще одна причина постоянного свечения индикатора неисправности — плохое подключение разъемов системы. Решение в том, чтобы проверить все контакты, а также качество соединения.

Когда модуль BMW ABS (антиблокировочная тормозная система) выходит из строя, он включает сигнальные лампы, такие как ABS, стоп-сигнал и DSC, которые являются одной из наиболее распространенных проблем BMW. В некоторых случаях спидометр перестает работать.

Из-за этой проблемы одновременно загораются оранжевые или красные сигнальные лампы ABS и тормоза.

Вначале проблемы с DSC могут быть периодическими, например, только при движении со скоростью более 30 миль в час или только при горячем двигателе. Другие симптомы включают насос ABS, постоянно работающий, разряжающий аккумулятор.

В этой статье мы обсудим наиболее распространенные проблемы BMW DSC, симптомы, причины, возможные решения и способы сброса индикатора DSC на BMW самостоятельно.

Чтение кодов поможет вам точно определить, почему ваши BMW DSC и ABS остаются включенными.

Если индикатор DSC загорается сразу после начала движения, это обычно указывает на проблему с одним из датчиков скорости вращения колеса. Но это также может быть проблема с проводом датчика скорости колеса или модулем ABS.

• 1 Могу ли я водить свой BMW, если горит индикатор DSC?
  • 1.1 Что такое BMW DSC?
  • 2.1 Отключите DSC вручную .
  • 2.2 Проверьте уровень тормозной жидкости
  • 2.3 Отсоедините жгут проводов от модуля ABS
  • 2.4 Считывание кодов неисправности DSC DTC
  • 5.1 Датчик скорости вращения колеса
  • 5.2 Неисправность модуля блока управления ABS
  • 5.3 Отказ двигателя насоса предварительной зарядки ABS
  • 5.4 DSC и стоп-сигнал от BMW
  • 5.5 Низкий уровень тормозной жидкости
  • 7.1 Низкое напряжение

  Могу ли я водить свой BMW, если горит индикатор DSC?




  Хотя вы по-прежнему можете управлять своим BMW, даже если горит индикатор DSC, вы, скорее всего, попадете в аварию при экстремальных маневрах или неблагоприятных погодных условиях. Не садитесь за руль, если индикатор BRAKE продолжает гореть.

  Маловероятно, что вы будете наносить дальнейший ущерб вашему автомобилю при вождении с отключенной системой DSC.

  Диагностируйте свой BMW как можно скорее, если индикатор BRAKE продолжает гореть. Проблема с тормозной системой может привести к несчастному случаю со смертельным исходом.

  Что такое BMW DSC?




  DSC расшифровывается как динамический контроль стабильности. Его основная цель – следить за транспортным средством и обеспечивать его устойчивость и движение по заданному пути. Система DSC всегда включена по умолчанию. При нормальной работе индикатор DSC на комбинации приборов должен быть выключен.

  Система DSC контролирует входные сигналы от нескольких датчиков вашего BMW, чтобы определить, движется ли автомобиль по заданному пути.

  Например, DSC анализирует данные от датчика угла поворота рулевого колеса, датчика скорости рыскания, датчика скорости колеса ABS, автоматической коробки передач, педали тормоза и т. Д. Если он обнаруживает, что автомобиль теряет сцепление с дорогой или колеса вращаются, он подает тормозное давление, чтобы помочь держите BMW на правильном пути.

  Диагностика проблем BMW DSC




  DSC всегда работает, чтобы помочь вам быть в безопасности на дороге. Если вы хотите частично отключить DSC, вы можете сделать это, нажав кнопку DTC на приборной панели. Удерживайте кнопку DSC/DTC нажатой не менее 3 секунд.

  Когда код DTC отключен, в комбинации приборов загорается индикатор DSC. Это означает, что система DSC не будет мешать вашему вождению, если нет критических условий. Некоторые системы по-прежнему остаются активными (например, электронная блокировка дифференциала), даже когда DSC выключен.

  Отключите DSC вручную .


  Первое, что вы должны попробовать, это нажать и удерживать кнопку DSC на панели инструментов. Возможно, кнопка была нажата случайно и отключила DSC.



  Проверьте уровень тормозной жидкости


  Следующее, что вы можете проверить самостоятельно без каких-либо инструментов, это уровень тормозной жидкости. Низкий уровень тормозной жидкости может вызвать срабатывание DSC, ABS и стоп-сигналов. Если вы заметили, что тормозная жидкость низка, добавьте оригинальную тормозную жидкость BMW, если можете, или используйте тормозную жидкость Pentosin DOT 4 LV, которая является рекомендуемой тормозной жидкостью, используемой в BMW, и стоит дешевле. Не используйте старую тормозную жидкость в качестве тормозной жидкости, которая долго сидела. Влага может привести к тому, что тормозная жидкость со временем станет кислотной.

  Отсоедините жгут проводов от модуля ABS


  Насос ABS может случайно работать со сбоями и установить код неисправности в модуле DSC. Попробуйте отсоединить насос ABS и снова подключить его. При этом убедитесь, что ключ вынут из замка зажигания. Перезапустите автомобиль и проверьте, не погас ли индикатор DSC.



  Считывание кодов неисправности DSC DTC


  Если какой-либо из советов, упомянутых выше, не выключил индикатор DSC, вам необходимо прочитать коды неисправностей. Может быть тысяча причин, почему свет DSC включился в вашем BMW, и без надлежащей диагностики вы просто догадаетесь.

  Вам понадобится специальный сканер BMW OBD2. Большинство читателей кода OBD2, которые вы найдете в Интернете, не будут работать.

  Два очень доступных сканера, которые могут считывать и очищать DSC от BMW, такие как E39, E90, E46, Z3 и т. Д., Это Carly для BMW и Foxwell NT510 для BMW. Если вы хотите узнать больше о специальном сканирующем инструменте BMW, прочитайте эту статью о выборе лучших сканеров для BMW.

  Как читать коды BMW DSC


  Следующие сканеры способны считывать и очищать коды от нескольких систем BMW, а не только от ECU. Наши рекомендации:

  1. Foxwell NT510 для BMW
  2. Carly для BMW (Требуется покупка приложения за 60 $ сверху адаптера.)

  Оба этих сканера доступны по цене и могут считывать и очищать коды неисправностей BMW DSC.

  Найдите порт OBD2 на вашем BMW. Он находится под приборной панелью рядом с выпуском капота. Подключите свой BMW сканирующий инструмент.

  Включите зажигание, но не заводите автомобиль. Ключ должен быть в положении II. Все дальние огни включатся, когда ключ находится в положении II.

  Чтение кодов из модуля DSC. Исследуйте код ошибки онлайн. При необходимости обратитесь в независимый магазин BMW или к дилеру BMW, чтобы лучше понять проблему, причины и возможные решения.

  Решить проблему. После устранения неполадок снова подключите сканер BMW и удалите коды неисправностей. Проехать на BMW несколько минут и повторно проверить, вернулся ли какой-либо из кодов.

  Как сбросить свет DSC на BMW


  Давайте посмотрим видео о том, как читать и очищать коды из модуля DSC, используя Foxwell NT510 для BMW.

  Вы не сможете очистить коды ошибок до тех пор, пока не решите проблему, вызвавшую код в первую очередь. Коды, которые были запущены в прошлом, но в настоящее время не являются проблемой или активны, будут сохранены как тени или сохраненные коды. Те могут быть стерты.

  Проверьте датчик угла поворота рулевого колеса .

  Убедитесь, что датчик угла поворота рулевого колеса не поврежден. Единственный способ выяснить, так ли это, – использовать специальный диагностический сканер BMW. Вы сможете проверить, есть ли какие-либо коды неисправностей, указывающие на неисправный датчик угла поворота рулевого колеса. В некоторых случаях вам может потребоваться выполнить калибровку датчика угла поворота рулевого колеса.

  Езжай на машине. Повторное сканирование для кодов

  Езжай на своем BMW, даже если он на несколько минут, чтобы увидеть, загорится ли индикатор DSC. Свет DSC обычно срабатывает, как только вы начинаете движение, особенно если есть проблема с насосом ABS или датчиками скорости вращения колеса. Вот почему вы всегда должны водить свой BMW и убедиться, что индикатор DSC не загорается. После того, как вы выполните тест-драйв, повторите проверку на коды, чтобы быть уверенным

  Общие причины


  Вот список типичных проблем BMW, которые могут вызвать DSC/ABS/стоп-сигналы. Мы настоятельно рекомендуем вам прочитать коды неисправностей перед заменой любых деталей. Всегда читайте коды и проконсультируйтесь у автомеханика, который специализируется на BMW, или у дилера для получения дополнительной помощи.

  Датчик скорости вращения колеса




  Датчик скорости вращения колеса (или датчик колеса ABS) является одной из наиболее распространенных проблем, которые могут вызвать включение DSC. Эти датчики выходят из строя из-за повреждения водой, грязью или металлическими частицами, скопившимися на магнитной части датчика.

  Вы не должны заменять датчик скорости вращения колеса без предварительного подтверждения его виновника. Заменить датчик скорости вращения колеса на BMW очень просто, но не бросайте детали на свой автомобиль, если он не нужен. Прочтите коды перед заменой датчика скорости вращения колеса.

  Если вы заменили датчик скорости колеса и все еще получаете ту же ошибку, связанную с отказом датчика скорости колеса, возможно, повреждены провода к датчику или проблема в блоке управления ABS.

  Один из способов подтвердить, что проблема заключается в самом датчике, а не в проводах или модуле ABS, – начать с чтения кодов. Допустим, это указывает на плохой датчик скорости правого заднего колеса. Поменяйте местами два задних датчика и ведите машину.

  Ошибка переместилась на другое колесо? Если это так, то вы знаете, что проблема в датчике скорости колеса, потому что ошибка с датчиком. Если ошибка все еще указывает на правое заднее колесо, возможно, у вас обрезан провод или неисправен модуль ABS.

  При замене датчиков скорости вращения колес BMW настоятельно рекомендуется использовать оригинальный датчик скорости вращения колес BMW. Послепродажный датчики скорости колеса BMW имеют тенденцию длиться не так долго, а в некоторых случаях не работают должным образом.

  Неисправность модуля блока управления ABS


  В некоторых случаях желтые сигнальные огни загораются, когда автомобиль прогревается, и могут погаснуть, когда автомобиль остывает. Эти симптомы часто вызваны повреждением паяных соединений в цепи модуля ABS.

  Новый насос ABS стоит более 600-850 долларов. На более новых BMW, устанавливающих новый насос ABS, потребуется кодирование вашего VIN. Если вы возьмете свой автомобиль у любого дилера BMW, этот ремонт будет стоить от 1000 до 1500 долларов. Когда вы перестраиваете существующий насос ABS, вам не нужно платить за кодирование. Возможно, вам придется очистить сохраненные коды, хотя.

  Вы можете сделать это самостоятельно, используя диагностический прибор, который может считывать и очищать коды неисправностей BMW. Если у вас нет сканера, прочитайте нашу статью о выборе лучшего сканера BMW для ремонта автомобилей своими руками.

  Есть сторонние компании, которые обеспечивают восстановление модуля ABS BMW. В течение 6-10 дней вы, как правило, получите обратно отремонтированный блок ABS. Установите его обратно на свой BMW. Очистите сохраненные коды ошибок, и вы готовы к работе

  Автомобили еще в 1990-х не имели ABS, и ваш BMW будет в такой же ситуации. Спидометр и одометр также не будут работать со снятым модулем ABS. Ваш кластер инструментов также не будет записывать добавленные мили. Вы также активируете дополнительные коды неисправностей, которые потребуют стирания специального сканера BMW OBD2.

  Если вы снимаете модуль АБС, рекомендуется накрыть блок АБС, чтобы не допустить повреждения или коррозии окружающей среды.

  Если у вас более старая модель BMW, вы можете избежать установки гидравлического блока ABS без кодировки. Более новые модели требуют кодирования, если это не оригинальное устройство, или вы получите ошибки, такие как неправильный номер шасси PT-CAN или не инициализированный ECU.

  Отказ двигателя насоса предварительной зарядки ABS




  Насос АБС предварительной зарядки может выйти из строя. Это часто случается, если у вашего BMW большие мили, и вы замечаете огни на высокой скорости, например, более 30 миль в час, или когда вы едете на машине, как если бы вы ее украли. В конце концов, огни загораются и говорят все время. При сканировании вашего BMW вы получите коды ошибок, связанных с насосом предварительной зарядки.

  Причиной, по которой это происходит, часто являются изношенные щетки внутри насоса ABS. Чем больше миль на BMW, тем больше вероятность износа этих щеток.

  Чтобы проверить, является ли это вашей проблемой, попробуйте ускоряться очень медленно. Если индикаторы не горят, это может указывать на проблему с насосом предварительной зарядки. Всегда читайте коды неисправностей, чтобы убедиться, что насос предварительной зарядки является виновником, прежде чем заменять его.

  Для замены насоса вам необходимо прокачать тормозную систему. Снимите насос и установите новый. Прочтите эту статью о том, как заменить насос BMW ABS. Некоторые насосы BMW могут не заменяться.

  Поскольку насос представляет собой просто электродвигатель, установка подержанного насоса будет в порядке, если он имеет тот же номер детали. Другой альтернативой было бы открыть мотор и заменить щетки самостоятельно.

  DSC и стоп-сигнал от BMW




  Если ваш BMW имеет DSC и стоп-сигнал, вполне вероятно, что проблема может быть в датчике давления, установленном в тормозном цилиндре. В большинстве случаев свет ABS не включается, только DSC и стоп-сигнал. Коды, которые могут отображаться при сканировании модуля DSC, включают в себя:

  • 5E24, 5E20 – Датчик давления 1 неисправен
  • 5E21 – Датчик давления 2 неисправен

  Чтобы убедиться, что датчик является виновником, вы можете поменять местами два датчика. Допустим, код ошибки указывает на датчик 1, но после замены он переместился в местоположение датчика 2, и вы знаете, что проблема в датчике. Если вы все еще получаете код ошибки, указывающий на датчик 1, скорее всего, проблема в блоке ABS, а не в датчике.

  Низкий уровень тормозной жидкости




  Низкий уровень жидкости может вызвать стоп-сигнал, а в некоторых случаях и сигнальную лампу DSC. Откройте капот вашего BMW и найдите бачок с тормозной жидкостью.

  Посмотрите на полупрозрачный резервуар и определите отметки Max и Min. Если уровень ниже отметки LOW, вам нужно добавить тормозную жидкость. Всегда используйте рекомендованную тормозную жидкость BMW.

  Датчик угла поворота рулевого колеса


  Датчик угла поворота рулевого колеса, расположенный в рулевой колонке под рулевым колесом, также может быть причиной включения подсветки DSC.
  Это менее распространенная проблема, но ее стоит проверить. Для проверки датчика угла поворота рулевого колеса вам потребуется сканер, например Foxwell NT510 для BMW, который может отображать данные в реальном времени с датчика угла поворота рулевого колеса.

  Выключатель стоп-сигнала




  Выключатель стоп-сигнала также может выйти из строя и включить свет DSC. Выключатель стоп-сигнала установлен над педалью тормоза и может быть удален менее чем за пятнадцать минут.

  Низкое напряжение


  Высокое или низкое напряжение может вызвать включение DSC и других индикаторов на BMW.

  Это может быть вызвано неисправным генератором, плохим регулятором напряжения или неисправной батареей BMW. Автомобили BMW чрезвычайно чувствительны к низкому напряжению.

  Если это проблема, вы можете заметить другие проблемы, такие как переход BMW в режим бездействия.

  Связанные коды

  • Датчик давления не правдоподобен
  • Датчик скорости вращения колеса, передний правый запуск, распознавание
  • Номер ошибки, такой как 17FE
  • Внутренний отказ блока управления

  Эта проблема может затронуть все модели BMW, включая 3-серии, 5-серии, 7-серии, X3, X5, Z-серии.



  режим KickDown и старайтесь резко не тор
  мозить, потому что это может привести
  к повреждению привода или аварии.

  Adaptive Drive*

  Принцип действия

  Adaptive Drive нивелирует нежелательные
  изменения в динамике при езде по неровной
  дороге и в спортивной манере, делая авто
  мобиль максимально комфортабельным
  и динамичным.

  Настройки ходовой части

  Существует возможность выбора между
  двумя настройками ходовой части.

  Нормальная:
  мягкая настройка ходовой части
  обеспечивает комфорт при поездках
  на дальние расстояния.

  Спортивная:
  спортивная настройка ходовой части
  делает автомобиль более резвым.

  Выбор настройки ходовой части

  Нажмите клавишу.
  С каждым таким нажатием происходит
  переключение настройки ходовой части.

  Спортивная настройка:
  в клавише загорается светодиод,
  а в комбинации приборов высвечивается
  надпись SPORT.

  Нормальная настройка:
  светодиод гаснет.

  Выбранная настройка запоминается для
  используемого в данный момент ключа.

  Система регулировки
  дорожного просвета*

  Неисправности

  Сигнальная лампа системы регули
  ровки дорожного просвета загоре
  лась желтым светом, на дисплее

  Индикатор повреждения
  шин (RPA)

  Принцип действия

  Индикатор повреждения шин контролирует
  давление воздуха в шинах во время дви
  жения автомобиля. Система подает сигнал,
  когда в одной из шин давление значительно
  падает по сравнению с другими колесами.

  При падении давления воздуха в шине
  изменяется радиус качения колеса и,
  следовательно, скорость его вращения.
  Система регистрирует это изменение
  и сообщает о повреждении шины.

  Необходимые для работы условия

  Чтобы система работала надежно, ее необ
  ходимо инициализировать при нормальном
  давлении воздуха во всех шинах.



  Зависящая от угла поворота рулевого колеса
  стыковочная линия помогает точно подвести
  тяговосцепное устройство к прицепу.

  Функцию приближения можно включить
  при работающей камере заднего вида.
  При превышении скорости 7 км/ч она выклю
  чается.

  Метки для оценки расстояния
  до препятствий

  На передаваемое камерой заднего вида
  изображение накладываются объемные
  метки, у которых градация цвета соответ
  ствует меткам системы PDC. Эти метки
  помогают оценивать расстояние до того
  или иного объекта.

  Индикация меток отключается, когда
  скорость движения задним ходом прибли
  жается к 20 км/ч.

  Включение функций помощи
  водителю

  Функции помощи водителю могут работать
  одновременно. И только функция прибли
  жения тяговосцепного устройства вклю
  чается отдельно от других при работающей
  камере заднего вида.

  При включенной камере заднего вида

  Принципы управления iDrive см. на стра
  нице 14.

  Нажмите на контроллер.

  Выберите функцию и нажмите на кон
  троллер.

  При выключенной камере заднего
  вида

  Откройте исходное меню.

  Нажатием на контроллер перейдите
  в меню .

  Выберите „Settings“ (Настройки)
  и нажмите на контроллер.

  Выберите „Vehicle / Tyres“ (Автомобиль /
  шины) и нажмите на контроллер.

  Перейдите в верхнее поле. Поворотом
  контроллера выберите „Manoeuvring aids“
  (Помощь при парковке) и нажмите
  на контроллер.

  Выберите „Settings“ (Настройки)
  и нажмите на контроллер.

  Выберите функции и нажмите на кон
  троллер.
  В дополнение к этому Вы можете отрегу
  лировать яркость изображения с камеры.

  Эти настройки запоминаются для исполь
  зуемого в данный момент ключа.

  Существует несколько вариантов показа
  изображения с камеры заднего вида.
  В дополнение к этому Вы можете вывести
  на экран индикацию системы PDC, см. стра
  ницу 78.

  „Camera picture on full screen“
  (Изображение с камеры во весь экран)
  Изображение с камеры заднего вида
  занимает весь экран дисплея управ
  ления.

  „Camera picture in main screen“ (Изобра
  жение с камеры в основном окне)
  Изображение с камеры заднего вида
  выводится в основном окне дисплея
  управления.

  „PDC in main screen“ (Только PDC
  в основном окне)
  В основном окне дисплея управления
  выводится индикация системы PDC.

  Читайте также:



  • Сброс ошибки подушки безопасности шевроле круз



  • Как проверить термостат на тойота



  • Ошибка с1011 на датсун он до



  • Масляный радиатор уаз патриот схема



  • Ошибка p0888 додж караван

На чтение 3 мин Опубликовано 14.03.2018
Обновлено 11.04.2018

Рассмотрим, что такое ошибка подушек безопасности 4 и алгоритм её устранения на примере автомобиля Шевроле Лачетти. Цепь срабатывания подушки безопасности водителя закорочена на напряжение питания

Диагностический код неисправности (DTC) 4

Цепь срабатывания подушки безопасности водителя закорочена на напряжение питания

Описание схемы

При установке ключа зажигания в положение ON модуль датчиков и диагностики (SDM) выполняет начальную проверку для выявления существенных неполадок внутри самого SDM.

После этих проверок модуль измеряет напряжения в цепях зажигания и срабатывания подушек безопасности, проверяя, что они находятся в номинальных диапазонах. SDM контролирует напряжения на проводах нижнего уровня подушек водителя и пассажира, выявляя замыкание цепей срабатывания на массу или напряжение питания.

Модуль датчиков и диагностики (SDM) проверяет проводку к модулю подушки безопасности водителя, пропуская ничтожно малый ток через внутреннюю цепь и проверяя сопротивление.

Диагностический код неисправности DTC 4 записывается, когда

• Провод верхнего уровня проводки подушки безопасности водителя закорочен на провод аккумулятора.
• Провод нижнего уровня проводки подушки безопасности водителя закорочен на провод аккумулятора.

DTC 4 Цепь срабатывания подушки безопасности водителя закорочена на напряжение питания

Внимание! Модуль датчиков и диагностики (SDM) может сохранять достаточное напряжение для приведения в действие подушек безопасности и натяжителей в течение 1 минуты после выключения зажигания и удаления предохранителя. Если подушки безопасности и натяжители не отсоединены, не начинайте обслуживание, пока не пройдет одна минута после отключения питания от SDM. Несоблюдение этого требования может привести к травмам.

Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте SDM. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если SDM не соединен жестко с автомобилем. Чтобы система надувных подушек безопасности (SIR) работала правильно, все болты крепления модуля датчиков и диагностики SDM должны быть тщательно затянуты, а стрелка на SDM должна быть направлена к передней части автомобиля. При недостаточно жестком креплении модуля SDM к автомобилю включенный модуль может сработать, что приведет к неожиданному выпуску подушек безопасности и может повлечь травму.

Шаг	Операция	Значения	Да	Нет
1	Удостоверьтесь, что ключ зажигания находится в положении OFF. Подождите минуту, чтобы разрядить заряд блока питания модуля датчиков и диагностики.	—	Перейдите на Шаг 2	—
2	Осмотрите разъем и проводку подушки безопасности водителя. Проводка надувной подушки безопасности повреждена?	—	Замените проводку надувной подушки безопасности.	Перейдите на Шаг 3
3	Удостоверьтесь, что ключ зажигания находится в положении OFF. Снимите модуль подушки безопасности водителя. Отключите разъем проводки модуля датчиков и диагностики (SDM). Проверьте сопротивление между проводами верхнего и нижнего уровня модуля подушки безопасности водителя и проводом аккумулятора. Сопротивление равно ∞?	∞	Перейдите на Шаг 4	Перейдите на Шаг 5
4	Замените модуль датчиков и диагностики. Удостоверьтесь, что ключ зажигания находится в положении ON. Сотрите диагностический код неисправности с помощью диагностического прибора. Выполните проверку диагностической системы системы надувных подушек безопасности (SIR). Диагностический код неисправности удален?	—	Система в норме.	Замените модуль подушки безопасности водителя.
5	Отключите разъем от проводки часовой пружины. Проверьте сопротивление между проводами верхнего и нижнего уровня часовой пружины и аккумулятором. Сопротивление равно ∞?	∞	Замените часовую пружину.	Замените проводку надувной подушки безопасности.

Андрей

Более 15 лет занимаюсь автодиагностикой. И стараюсь делиться своим опытом на страницах этого сайта. Главная задача хорошего диагноста — выявить неисправность даже не заглядывая под капот и не откручивая ни одной гайки.

Ошибка модуля безопасности
