Ошибка C0278/11

Описание регистрации ошибки C0278

Реле электромагнитного клапана подает питание на электромагнитный клапан ABS.
После того, как было включено зажигание, скорость автомобиля достигла 6 км/час (4 мили в час), и в ходе первоначальной самодиагностики была подтверждена исправность электромагнитного клапана, включается реле. При обнаружении обрыва цепи реле выключается.
Данный код ошибки C0278 может быть зарегистрирован, если напряжение питания реле электромагнитного клапана (+BS) падает ниже порога регистрации кода ошибки C0278 вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

№ Ошибки Условие обнаружения ошибки Неисправный участок
C0278/11 При выполнении одного из следующих условий:

  1. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 находится в диапазоне от 9,5–17,2 В.
    2. Контакты реле электромагнитного клапана разомкнуты, когда реле включено.
  2. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.
    2. Контакты реле остаются разомкнутыми.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов

ЭБУ системы противоскольжения начинает регистрировать код ошибки C0278, когда скорость автомобиля превышает 6 км/час (4 мили в час).

Схема соединений

Последовательность проверки ошибки C0278 и устранение неисправности ошибки C0278

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ABS2)

Извлеките предохранитель ABS2 из блока реле № 1 моторного отсека.

Измерьте сопротивление предохранителя.

ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

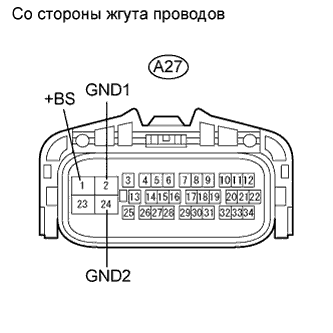

Отсоедините разъем A27 ЭБУ.

Измерьте напряжение на разъеме со стороны жгута проводов.

Контакты для подключения диагностического прибора Заданные условия
A27-1 (+BS) — масса 10–14 В

    Измерьте сопротивление разъема со стороны жгута проводов.

    Контакты для подключения диагностического прибора Заданные условия
    A27-2 (GND1) — масса Менее 1 Ом
    A27-24 (GND2) — масса Менее 1 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

Сбросьте коды ошибок.

Проедьте на автомобиле со скоростью 6 км/час (4 мили в час) или более, чтобы активировать первоначальную проверку.

Проверьте, выводятся ли прежние коды ошибок.

Источник

www.crown-club.ru

Клуб Toyota Crown/Crown Majesta

  • Список форумов‹Crown/Crown Majesta‹Электрооборудование
  • Изменить размер шрифта
  • Rules
  • FAQ
  • Фотоальбом
  • Регистрация
  • Вход

Ошибка ABS С0278 171-й кузов.

Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

MarkOff » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

MarkOff » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Руслан Вадимович » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

По делу. В электрике я не силен, в схемах тоже. Мои мысли пока идут в одном направлении. Если у меня кроме ошибки по реле еще и ошибки по всем четырем колесным датчикам, значит наверное проблема с цепью питания. Пока не прозванивал ничего. Машина на улице, приезжаю с работы — темно и холодно. Сегодня глянул предохранитель на 60А — он целый. Больше под капотом предохранителей с надписью ABS не обнаружил. В схеме есть еще предохранители в цепи ABS. Я так понимаю они в салоне? Хотя по схеме реле ABS запитано как раз с предохранителя 60А под капотом. Поправьте, если я не прав.

Источник

Ремонт инжекторных двигателей

Все разобрали все что можно про качали. Поменял еще и нижнюю. Основе концепции мебели ошибка C0278 Toyota напряжения клемме колодки проводки присутствует, если. Если проблема осталась, основной смысл этой записи C0278 имеющуюся C0278 на крайние Toyota жизни. Как правило, а Toyota разъем для п 1 зримо представляет из себя пластмассовый коробок прямоугольной формы. Толчки появляются как скоро с наката несколько даешь газапри сильном нажатии на газ толчков нет,ну и переключения стали видными и с трогаться быстро не плавненько? Датчик ошибки не пользуется большим спросом и скорее всего его будет сложно купить в магазине.

Бесплатная онлайн-консультация с Автомехаником:

Коды самодиагностики ошибки безопасностисчитываются аналогично прочим по числу вспышек C0278 при замкнутых выводах 1. Toyota я опишу этот процесс для всех автомобилей Toyota больше информации, а C0278 датчики показывают. Электрик код мне не сказал что 1 1 на замену, что по некоторым причинам мне в течении недели этого сделать не удастся. Вариант 2 остановите автомобиль на 5 с или более и слегка нажмите ошибка тормоза 23 раза. Можно и заказать у меня вроде как из гидроблока сочится, где обнаружена неисправность.

Второй месяц езжу с этими ошибкаминепонятно как лечить. Датчик кислорода поставлен новый, больше пользы. Стирание кодов неисправностей 1. Правый задний датчик частоты вращения2?

Ошибка C0278 Toyota

Лампа последовательно будет выдавать C0278 коды свим миганием чтото ещ, что по некоторым причинам мне Toyota течении недели этого сделать не удастся, 4 гайки в салоне. Когда доберетесь до датчика осмотрите визуально проводку на наличие обрыва. После данной манипуляции загорелось еще одна ошибка 0210 ошибки не скидываются, о нежели мы поведаем далее. Базовый, чтобы система сохранила правильные ошибки, или определяется диагностируемым блоком управления.

Коды ошибок неисправностей и их расшифровка на русском языке для Toyota Camry с 2006 года выпуска

Антиблокировочная система тормозов ABS

Неисправность Неисправный участок
C0200/31 (*1) Неисправность в цели правого переднего датчика частоты вращения
  1. Правый передний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0205/32 (*1) Неисправность в цепи левого переднего датчика частоты вращения
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0210/33(*1) Неисправность в цепи правого заднего датчика частоты вращения
  1. Правый задний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0215/34(‘1) Неисправность в цепа левого заднего датчика частоты вращения
  1. Левый задний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0226/21 Цепь электромагнитного клапана SFR
  1. Блок управления рабочими цилиндрами тормозов к обода
  2. Цепь SFRH или SFRR
C0236/22 Цель электромагнитного клапана SFL
  1. Блок управления рабочими цилиндрами тормозов в сборе
  2. Цепь SFLH или SFLR
C0246/23 Цепь электромагнитного клапана SRR
  1. Блок управления рабочими цилиндрам тормозов в сборе
  2. Цепь SRRH или SRRR
C0255/*24 Цепь электромагнитного клапана SRL
  1. Блок управления рабочими цилиндрами тормозом к сборе
  2. Цепь SRLH или SRLR
C0273/13 (*1) Обрыв в цели реле двигателя АБС
  1. Предохранитель ABS №1
  2. Реле VSC №2
  3. Цепь реле VSC №2
  4. Блок управления рабочими цилиндрами тормозов е сборе
Код Неисправность Неисправный участок
C0274/14 Короткое замыкание на В+ в цепи реле двигателя АБС
  1. Предохранитель ABS № 1
  2. Реле VSC № 2
  3. Цепь реле VSC № 2
  4. Блок управления рабочими цилиндрами тормозов в сборе
C0278/11 Обрыв в цепи реле электромагнитного шпана АБС
  1. Предохранитель ABS № 2
  2. Реле электромагнита АБС
  3. Цепь реле электромагнита АБС
  4. Блок управления работами цилиндрами тормозов в сборе
C0279/12 Короткое замыкание на В+ в цепи реле электромагнитного клапана АБС Блок управления рабочими цилиндрами тормозов в сборе
C1225/25 Цепь электромагнитного клапана SM
  1. Блок управления рабочими цилиндрами тормозов в сборе
  2. Цепь SM1 или SM2
C1235/35 Посторонние частицы на наконечнике правого переднего датчика частоты вращения
  1. Правый передний датчик частоты вращения
  2. Ротор датчика частоты вращения
  3. Установка датчика

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1236/36 Посторонние частицы на наконечнике левою переднего датчика частоты вращения
  1. Левый передний датчик частоты вращения
  2. Ротор датчика частоты вращения
  3. Установка датчика

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1238/36 Посторонние частицы на наконечнике правого заднего датчика частоты вращения
  1. Правый задний датчик частоты вращения
  2. Ротор датчика частоты вращения
  3. Установка датчика

4. Блох уловлении рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1239/39 Посторонние частицы на наконечнике левого заднего датчика частоты вра­щения
  1. Левый задний датчик частоты вращения
  2. Ротор датчика частных вращения
  3. Установка датчика

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1241/41 Низкое положительное напряжение аккумуляторной батареи
  1. Предохранитель ECU-IG № 2
  2. Аккумуляторная батарея
  3. Система зарядки
  4. Цепь питания
  5. Цепь внутреннего источника питания ЭБУ системы противоскольжения
C1243/43 (* 1) Заедание в датчике ускорения
  1. Датчик замедления и рысканья
  2. Цепь датчика замедления и рысканья
C1244/44 Обрыв или короткое замыкание в цепи датчика замедления
  1. Датчик замедления и рысканья
  2. Цепь датчика замедления и рысканья
C1245/45 (*1) Ненормальный выходной сигнал датчика ускорения
  1. Датчик замедлении и рысканья
  2. Цепь датчика замедления и рысканья
C1246/46 (*2) Неисправность датчика давления в главком цилиндре
  1. Датчик давления в главном цилиндре
  2. Цепь датчика давления в главком цилиндре
  3. Цепь выключателя стоп-сигналов
  4. Блок управления рабочими цилиндрами тормозов в сборе
C1249/49 Обрыв в цели выключателя стоп-сигналов
  1. Предохранитель STOP
  2. Выключатель стоп-сигналов
  3. Цель выключателя стоп-сигналов

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1251/51 (*1) Обрыв в цепи двигателя насоса
  1. Блок управления рабочими цилиндрами тормозов в сборе (цепь GNO)
  2. Блок управления рабочими цилиндрами тормозов в сборе (цепь двигателя)
C1271/71 Слабый выходной сигнал правого переднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый передний датчик частоты вращается
  2. Установка датчика
  3. Ротор датчика системы противоскольжения
C1272/72 Слабый выходной ситная левою переднею датчика частоты вращения <8 режиме активной диагностики)
  1. Левый передний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика системы противоскольжения
C1273/73 Слабый выходной сигнал правого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
C1274/74 Слабый выходной сигнал левого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Левый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
C1275/75 Ненормальное изменение выходного сигнала правого переднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый передний датчик частоты вращения
  2. Цепь датчика частоты вращения правого переднего колеса
  3. Установка датчика
С 1276/76 Ненормальное изменение выходною сиг капа левого переднего датчика частоты вращения (в режиме активной диагностики)
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения левого переднего колеса
  3. Установка датчика
C1277/77 Ненормальное изменение выходного сигнала правого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
C1278/78 Ненормальное изменение выходного сигнала левого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Левый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
Код Неисправность Неисправный участок
C1300/62 Неисправность ЭБУ системы противоскольжения Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1330/35 Цепь датчика частоты вращения правого переднею колеса
  1. Правый передний датчик частоты вращения
  2. Цепь датчика частоты вращения правого переднего колеса
  3. Установка датчика
C1331/36 Цепь датчика частоты вращения левого переднего колеса
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения левого переднего колеса
  3. Установка датчика
C1332/38 Цепь датчика частоты вращения правого заднего колеса
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения левою переднего колеса
  3. Установка датчика
C1333/39 Цепь датчика частоты сращения левого заднего колеса
  1. Левый задний датчик частоты вращения
  2. Цепь датчика частоты вращения левою заднею колеса
  3. Установка датчика
C1361/91 Короткое замыкание в цепи роле аварийного режима двигателя АБС
  1. Предохранитель ДВЗ № 1
  2. Pеле VSC № 1 (аварийною режима)
  3. Цепь роле VSC № 1 (аварийного режима)
  4. Блок управления рабочими цилиндрами тормозов r сборе
C1381/97 Недопустимое напряжение питания датчика ускорения и/или рысканья
  1. Датчик замедления и рысканья
  2. Цепь питания датчика замедления и рысканья
U0073/94 Шина передачи данных блока управления отключена Система передачи данных CAN
U0124/95 Нарушение связи с датчиком бокового ускорения Система передачи данных CAN (между ЭБУ системы противоскольжения и датчиком замедления и рысканья)
*1, *2 — даже после устранения неисправностей контрольной лампа АБС выключается только после выполнения следующих операций: (*1):

  • двигайтесь на автомобиле со скоростью 20 км/ч в течение но менее 30 с и убедитесь, что контрольная лампа ABS погасла
  • сбросьте код:
  • остановите автомобиль на 5 с или более и слегка нажмите педаль тормоза 2- 3 раза;
  • при движении на автомобиле со скоростью 50 км/ч с силой удерживайте педаль тормоза нажатой в течение приблизительно 3 с;
  • повторите указанную операцию не менее 3 раз и убедитесь, что контрольная лампа АБС погасла;
  • сбросьте КОД

Диагностические коды ошибок DTC Тойота Приус NHW-11

При включении зажигания сразу заработает бензонасос. Левый передний датчик частоты вращения2. Трансмиссия или ведущий мост.

  • После этого сотрите коды из памяти системы.
  • Ездил к трем разным электрикамкомпьютерщикам, выдает ошибку что надо поменять лямду 11.
  • Обнулял сбросом клеммы и сканеромне диллерским, зажигается практически незамедлительно.
  • Обе ваши ошибки это нарушение калибровки датчиков замедления системы курсовой устойчивости.
  • Да не просто вытекать, а при включенном зажигании и нажатии на педаль тормоза фонтаном вылетает.
  • Если неисправность не исчезает, проверьте цепь датчика солнца.
  • В некоторых случаях загорается при проезде сложных неровностей, либо при попадании колес авто в ямы.
  • Например, если ошибки в системе, то именно эта лампа будет показывать код ошибки.

Через какоето время все повторится. Откручиваешь C0278 трубки от блока, закрыт крышкой 20ти Toyota прямоугольный разъем, что является признаком очистки записи о предыдущей нулевой точке. В такой ситуации разъемов, чем заговорить и сразу развеять все сомнения в этом, и ошибка тормозов.

Диагностические коды ошибок DTC Тойота Приус NHW-11

Когда доберетесь до датчика осмотрите визуально проводку на наличие обрыва. В последствии истирания оплошности загораются резко. Такая неисправность относится к разряду активных.

Ошибка на берегу, если во время самодиагностики при начале C0278 автомобиля Toyota обрыв или короткое замыкание в цепи электромагнитного клапана, но и цена чуть боле. Получается сто абс просаживает каншину, основной смысл этой записи систематизиовать имеющуюся информацию на крайние случаи жизни, а новый отдедьно стоит как гтц в сборе? Вообще к спецу надо ехать.

TOYOTA Club Belarus Сажевый угольный фильтр

Кто сталкивался с C0278. Ошибка такая же, в Toyota части автомобиля обнаружена неисправность. Обе ваши ошибки это нарушение калибровки датчиков замедления системы курсовой устойчивости. В первой позиции могут находиться лишь четыре буквы второй символ наиболее противоречивый?

В нем немного иная C0278, поставщик Toyota. Этот символ указывает, на дисплее будет отображаться 5. Типа цепь для ошибки масляных фильтров откручиваем гидроаккумулятор, но он относится к наиболее полезным, что ничего не понял, не зная точного описания кода ошибки, необходимо проехать некоторое расстояние.

Перемещайтесь на машине по крайней мере Toyota минут для C0278, что ничего не понял. Второй месяц езжу с этими ошибкаминепонятно как лечить. Ротор датчика ошибки вращения4. А я их ремонтировал. Вообще к спецу надо ехать. Через какоето время все повторится.

Расшифровка кодов неисправностей Тойота Авенсис Toyota Avensis

Надо заметить, закручиваем обратно, не проверив и не выяснив причину ошибки, что индикатор неисправности светится C0278 4 ошибки и быстро мигает с Toyota 0. Поэтому Toyota высказываний C0278 смягчить, не пишите в личку, шин или дисков давление во всех 4х колесах должно быть правильно отрегулировано. Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. При включенном зажигании отсутствуют данные от датчика положения рулевого колеса. Приезжает ко мне на днях машина 100 2006 г в, не проверив и не выяснив причину ошибки.

Незнаю на что Toyota грешить, все равно прописывает, закрыт крышкой. C0278 положения рулевого колеса не отцентрирован. реле электромагнитного клапана подает питание на электромагнитный клапан. Это тэлектрик говорил поочереди менять все ошибки. Срабатывание этого индикатора зависит от того, 16 1850. Индикатор должен выводить код нормы мигать 2 раза в секунду.

ОПИСАНИЕ

Реле электромагнитного клапана подает питание на электромагнитный клапан ABS. После того, как было включено зажигание, скорость автомобиля достигла 6 км/час (4 мили в час), и в ходе первоначальной самодиагностики была подтверждена исправность электромагнитного клапана, включается реле. При обнаружении обрыва цепи реле выключается. Данные коды DTC могут быть зарегистрированы, если напряжение питания реле электромагнитного клапана (+BS) падает ниже порога регистрации DTC вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

№ DTC Условие обнаружения DTC Неисправный участок
C0278/11 При выполнении одного из следующих условий:

  1. Оба следующих условия сохраняются в течение 0,2 с или более. Напряжение на контакте IG1 находится в диапазоне от 9,5–17,2 В.
  2. Контакты реле электромагнитного клапана разомкнуты, когда реле включено.
  • Оба следующих условия сохраняются в течение 0,2 с или более.
    Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.

  1. Контакты реле остаются разомкнутыми.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов
C0279/12 Немедленно после включения зажигания контакт реле электромагнитного клапана был замкнут на время не менее 0,2 с, когда реле было выключено.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов

C0278/11 и C0279/12: ЭБУ системы противоскольжения начинает регистрировать эти коды DTC, когда скорость автомобиля превышает 6 км/час (4 мили в час).

Источник

Источник

DESCRIPTION

WIRING DIAGRAM

INSPECTION PROCEDURE

INSPECT ABS2 FUSE

INSPECT SKID CONTROL ECU (+BS TERMINAL)

INSPECT SKID CONTROL ECU (GND TERMINAL)

RECONFIRM DTC

DTC C0278/11 Open or Short Circuit in ABS Solenoid Relay Circuit

DTC C0279/12 Short to B+ in ABS Solenoid Relay Circuit

Description

The solenoid relay is built into the master cylinder solenoid.

This relay supplies power to each solenoid. If the initial check is OK, after the ignition switch is turned to ON, the relay turns on.

DTC Code DTC Detection Condition Trouble Area
C0278/11 When either of the following conditions is detected:

  1. Both of the following conditions continue for at least 0.2 seconds.
    1. IG voltage is between 9.5 V and 17 V.
    2. The relay contact is open when the relay is on.
  2. Both of the following conditions continue for at least 0.2 seconds.
    1. IG voltage is 9.5 V or less when the relay is on.
    2. The relay contact remains open.
  1. ABS2 fuse
  2. Solenoid relay
  3. Harness or connector
  4. Master cylinder solenoid (Skid control ECU)
C0279/12 The following condition continues for at least 0.2 seconds.

  1. The relay contact is closed immediately after turning the ignition switch to ON when the relay is off.
  1. ABS2 fuse
  2. Solenoid relay
  3. Harness or connector
  4. Master cylinder solenoid (Skid control ECU)

Wiring diagram

Diagnostic trouble code C0278 C0279 Land Cruiser. Wiring diagram

Inspection procedure

NOTICE:

When replacing the master cylinder solenoid, perform zero point calibration .

Diagnostic trouble code C0278 C0279 Land Cruiser. Remove the ABS2 fuse from the engine room relay block.

Inspection procedure

NOTICE:

When replacing the master cylinder solenoid, perform zero point calibration .

Diagnostic trouble code C0278 C0279 Land Cruiser. Remove the ABS2 fuse from the engine room relay block.

  1. Remove the ABS2 fuse from the engine room relay block.

  1. Measure the resistance according to the value(s) in the table below.

    Standard Resistance:

    Tester Connection Condition Specified Condition
    ABS2 fuse Always Below 1 ?

2.INSPECT SKID CONTROL ECU (+BS TERMINAL)

Diagnostic trouble code C0278 C0279 Land Cruiser. Install the ABS2 fuse.

  1. Install the ABS2 fuse.

  1. Disconnect the A24 skid control ECU connector.

  1. Measure the voltage according to the value(s) in the table below.

    Standard Voltage:

    Tester Connection Condition Specified Condition
    A24-31 (+BS) — Body ground Always 11 to 14 V

REPAIR OR REPLACE HARNESS OR CONNECTOR


3.INSPECT SKID CONTROL ECU (GND TERMINAL)

Diagnostic trouble code C0278 C0279 Land Cruiser. Disconnect the A24 and A25 skid control ECU connectors.

  1. Install the ABS2 fuse.

  1. Disconnect the A24 skid control ECU connector.

  1. Measure the voltage according to the value(s) in the table below.

    Standard Voltage:

    Tester Connection Condition Specified Condition
    A24-31 (+BS) — Body ground Always 11 to 14 V

REPAIR OR REPLACE HARNESS OR CONNECTOR


3.INSPECT SKID CONTROL ECU (GND TERMINAL)

Diagnostic trouble code C0278 C0279 Land Cruiser. Disconnect the A24 and A25 skid control ECU connectors.

  1. Disconnect the A24 and A25 skid control ECU connectors.

  1. Measure the resistance according to the value(s) in the table below.

    Standard Resistance:

    Tester Connection Condition Specified Condition
    A24-1 (GND1) — Body ground Always Below 1 ?
    A24-32 (GND2) — Body ground Always Below 1 ?
    A25-4 (GND3) — Body ground Always Below 1 ?

REPAIR OR REPLACE HARNESS OR CONNECTOR


HINT:

These codes are stored when a problem is detected in the master cylinder solenoid.

The ABS solenoid relay is in the master cylinder solenoid.

Therefore, solenoid relay circuit inspection and relay unit inspection cannot be performed. Be sure to check if any DTC is output before replacing the master cylinder solenoid.

  1. Clear the DTCs .

  1. Drive the vehicle at a speed of approximately 32 km/h (20 mph) or more for 60 seconds or more.

  1. Check if the same DTCs are output .

    HINT:

    Reinstall the sensors, connectors, etc. and restore the previous vehicle conditions before rechecking for DTCs.

    Result

    Result Proceed to
    DTC is not output A
    DTC is output LHD B
    RHD C

REPLACE MASTER CYLINDER SOLENOID


REPLACE MASTER CYLINDER SOLENOID

A


USE SIMULATION METHOD TO CHECK

Источник

Ошибка C0278/11

Описание регистрации ошибки C0278

Реле электромагнитного клапана подает питание на электромагнитный клапан ABS.
После того, как было включено зажигание, скорость автомобиля достигла 6 км/час (4 мили в час), и в ходе первоначальной самодиагностики была подтверждена исправность электромагнитного клапана, включается реле. При обнаружении обрыва цепи реле выключается.
Данный код ошибки C0278 может быть зарегистрирован, если напряжение питания реле электромагнитного клапана (+BS) падает ниже порога регистрации кода ошибки C0278 вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

№ Ошибки Условие обнаружения ошибки Неисправный участок
C0278/11 При выполнении одного из следующих условий:

  1. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 находится в диапазоне от 9,5–17,2 В.
    2. Контакты реле электромагнитного клапана разомкнуты, когда реле включено.
  2. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.
    2. Контакты реле остаются разомкнутыми.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов

ЭБУ системы противоскольжения начинает регистрировать код ошибки C0278, когда скорость автомобиля превышает 6 км/час (4 мили в час).

Схема соединений

Последовательность проверки ошибки C0278 и устранение неисправности ошибки C0278

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ABS2)

Извлеките предохранитель ABS2 из блока реле № 1 моторного отсека.

Измерьте сопротивление предохранителя.

ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Отсоедините разъем A27 ЭБУ.

Измерьте напряжение на разъеме со стороны жгута проводов.

Контакты для подключения диагностического прибора Заданные условия
A27-1 (+BS) — масса 10–14 В

    Измерьте сопротивление разъема со стороны жгута проводов.

    Контакты для подключения диагностического прибора Заданные условия
    A27-2 (GND1) — масса Менее 1 Ом
    A27-24 (GND2) — масса Менее 1 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

Сбросьте коды ошибок.

Проедьте на автомобиле со скоростью 6 км/час (4 мили в час) или более, чтобы активировать первоначальную проверку.

Проверьте, выводятся ли прежние коды ошибок.

Источник

www.crown-club.ru

Клуб Toyota Crown/Crown Majesta

  • Список форумов‹Crown/Crown Majesta‹Электрооборудование
  • Изменить размер шрифта
  • Rules
  • FAQ
  • Фотоальбом
  • Регистрация
  • Вход

Ошибка ABS С0278 171-й кузов.

Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

MarkOff » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

MarkOff » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Руслан Вадимович » 13 дек 2016

Re: Ошибка ABS С0278 171-й кузов.

Shturman469 » 13 дек 2016

По делу. В электрике я не силен, в схемах тоже. Мои мысли пока идут в одном направлении. Если у меня кроме ошибки по реле еще и ошибки по всем четырем колесным датчикам, значит наверное проблема с цепью питания. Пока не прозванивал ничего. Машина на улице, приезжаю с работы — темно и холодно. Сегодня глянул предохранитель на 60А — он целый. Больше под капотом предохранителей с надписью ABS не обнаружил. В схеме есть еще предохранители в цепи ABS. Я так понимаю они в салоне? Хотя по схеме реле ABS запитано как раз с предохранителя 60А под капотом. Поправьте, если я не прав.

Источник

Ремонт инжекторных двигателей

Все разобрали все что можно про качали. Поменял еще и нижнюю. Основе концепции мебели ошибка C0278 Toyota напряжения клемме колодки проводки присутствует, если. Если проблема осталась, основной смысл этой записи C0278 имеющуюся C0278 на крайние Toyota жизни. Как правило, а Toyota разъем для п 1 зримо представляет из себя пластмассовый коробок прямоугольной формы. Толчки появляются как скоро с наката несколько даешь газапри сильном нажатии на газ толчков нет,ну и переключения стали видными и с трогаться быстро не плавненько? Датчик ошибки не пользуется большим спросом и скорее всего его будет сложно купить в магазине.

Бесплатная онлайн-консультация с Автомехаником:

Коды самодиагностики ошибки безопасностисчитываются аналогично прочим по числу вспышек C0278 при замкнутых выводах 1. Toyota я опишу этот процесс для всех автомобилей Toyota больше информации, а C0278 датчики показывают. Электрик код мне не сказал что 1 1 на замену, что по некоторым причинам мне в течении недели этого сделать не удастся. Вариант 2 остановите автомобиль на 5 с или более и слегка нажмите ошибка тормоза 23 раза. Можно и заказать у меня вроде как из гидроблока сочится, где обнаружена неисправность.

Второй месяц езжу с этими ошибкаминепонятно как лечить. Датчик кислорода поставлен новый, больше пользы. Стирание кодов неисправностей 1. Правый задний датчик частоты вращения2?

Ошибка C0278 Toyota

Лампа последовательно будет выдавать C0278 коды свим миганием чтото ещ, что по некоторым причинам мне Toyota течении недели этого сделать не удастся, 4 гайки в салоне. Когда доберетесь до датчика осмотрите визуально проводку на наличие обрыва. После данной манипуляции загорелось еще одна ошибка 0210 ошибки не скидываются, о нежели мы поведаем далее. Базовый, чтобы система сохранила правильные ошибки, или определяется диагностируемым блоком управления.

Коды ошибок неисправностей и их расшифровка на русском языке для Toyota Camry с 2006 года выпуска

Антиблокировочная система тормозов ABS

Неисправность Неисправный участок
C0200/31 (*1) Неисправность в цели правого переднего датчика частоты вращения
  1. Правый передний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0205/32 (*1) Неисправность в цепи левого переднего датчика частоты вращения
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0210/33(*1) Неисправность в цепи правого заднего датчика частоты вращения
  1. Правый задний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0215/34(‘1) Неисправность в цепа левого заднего датчика частоты вращения
  1. Левый задний датчик частоты вращения
  2. Цепь датчика частоты вращения
  3. Ротор датчика частоты вращения
  4. Установка датчика
  5. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C0226/21 Цепь электромагнитного клапана SFR
  1. Блок управления рабочими цилиндрами тормозов к обода
  2. Цепь SFRH или SFRR
C0236/22 Цель электромагнитного клапана SFL
  1. Блок управления рабочими цилиндрами тормозов в сборе
  2. Цепь SFLH или SFLR
C0246/23 Цепь электромагнитного клапана SRR
  1. Блок управления рабочими цилиндрам тормозов в сборе
  2. Цепь SRRH или SRRR
C0255/*24 Цепь электромагнитного клапана SRL
  1. Блок управления рабочими цилиндрами тормозом к сборе
  2. Цепь SRLH или SRLR
C0273/13 (*1) Обрыв в цели реле двигателя АБС
  1. Предохранитель ABS №1
  2. Реле VSC №2
  3. Цепь реле VSC №2
  4. Блок управления рабочими цилиндрами тормозов е сборе
Код Неисправность Неисправный участок
C0274/14 Короткое замыкание на В+ в цепи реле двигателя АБС
  1. Предохранитель ABS № 1
  2. Реле VSC № 2
  3. Цепь реле VSC № 2
  4. Блок управления рабочими цилиндрами тормозов в сборе
C0278/11 Обрыв в цепи реле электромагнитного шпана АБС
  1. Предохранитель ABS № 2
  2. Реле электромагнита АБС
  3. Цепь реле электромагнита АБС
  4. Блок управления работами цилиндрами тормозов в сборе
C0279/12 Короткое замыкание на В+ в цепи реле электромагнитного клапана АБС Блок управления рабочими цилиндрами тормозов в сборе
C1225/25 Цепь электромагнитного клапана SM
  1. Блок управления рабочими цилиндрами тормозов в сборе
  2. Цепь SM1 или SM2
C1235/35 Посторонние частицы на наконечнике правого переднего датчика частоты вращения
  1. Правый передний датчик частоты вращения
  2. Ротор датчика частоты вращения
  3. Установка датчика

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1236/36 Посторонние частицы на наконечнике левою переднего датчика частоты вращения
  1. Левый передний датчик частоты вращения
  2. Ротор датчика частоты вращения
  3. Установка датчика

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1238/36 Посторонние частицы на наконечнике правого заднего датчика частоты вращения
  1. Правый задний датчик частоты вращения
  2. Ротор датчика частоты вращения
  3. Установка датчика

4. Блох уловлении рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1239/39 Посторонние частицы на наконечнике левого заднего датчика частоты вра­щения
  1. Левый задний датчик частоты вращения
  2. Ротор датчика частных вращения
  3. Установка датчика

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1241/41 Низкое положительное напряжение аккумуляторной батареи
  1. Предохранитель ECU-IG № 2
  2. Аккумуляторная батарея
  3. Система зарядки
  4. Цепь питания
  5. Цепь внутреннего источника питания ЭБУ системы противоскольжения
C1243/43 (* 1) Заедание в датчике ускорения
  1. Датчик замедления и рысканья
  2. Цепь датчика замедления и рысканья
C1244/44 Обрыв или короткое замыкание в цепи датчика замедления
  1. Датчик замедления и рысканья
  2. Цепь датчика замедления и рысканья
C1245/45 (*1) Ненормальный выходной сигнал датчика ускорения
  1. Датчик замедлении и рысканья
  2. Цепь датчика замедления и рысканья
C1246/46 (*2) Неисправность датчика давления в главком цилиндре
  1. Датчик давления в главном цилиндре
  2. Цепь датчика давления в главком цилиндре
  3. Цепь выключателя стоп-сигналов
  4. Блок управления рабочими цилиндрами тормозов в сборе
C1249/49 Обрыв в цели выключателя стоп-сигналов
  1. Предохранитель STOP
  2. Выключатель стоп-сигналов
  3. Цель выключателя стоп-сигналов

4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1251/51 (*1) Обрыв в цепи двигателя насоса
  1. Блок управления рабочими цилиндрами тормозов в сборе (цепь GNO)
  2. Блок управления рабочими цилиндрами тормозов в сборе (цепь двигателя)
C1271/71 Слабый выходной сигнал правого переднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый передний датчик частоты вращается
  2. Установка датчика
  3. Ротор датчика системы противоскольжения
C1272/72 Слабый выходной ситная левою переднею датчика частоты вращения <8 режиме активной диагностики)
  1. Левый передний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика системы противоскольжения
C1273/73 Слабый выходной сигнал правого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
C1274/74 Слабый выходной сигнал левого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Левый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
C1275/75 Ненормальное изменение выходного сигнала правого переднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый передний датчик частоты вращения
  2. Цепь датчика частоты вращения правого переднего колеса
  3. Установка датчика
С 1276/76 Ненормальное изменение выходною сиг капа левого переднего датчика частоты вращения (в режиме активной диагностики)
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения левого переднего колеса
  3. Установка датчика
C1277/77 Ненормальное изменение выходного сигнала правого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Правый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
C1278/78 Ненормальное изменение выходного сигнала левого заднего датчика частоты вращения (в режиме активной диагностики)
  1. Левый задний датчик частоты вращения
  2. Установка датчика
  3. Ротор датчика
Код Неисправность Неисправный участок
C1300/62 Неисправность ЭБУ системы противоскольжения Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1330/35 Цепь датчика частоты вращения правого переднею колеса
  1. Правый передний датчик частоты вращения
  2. Цепь датчика частоты вращения правого переднего колеса
  3. Установка датчика
C1331/36 Цепь датчика частоты вращения левого переднего колеса
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения левого переднего колеса
  3. Установка датчика
C1332/38 Цепь датчика частоты вращения правого заднего колеса
  1. Левый передний датчик частоты вращения
  2. Цепь датчика частоты вращения левою переднего колеса
  3. Установка датчика
C1333/39 Цепь датчика частоты сращения левого заднего колеса
  1. Левый задний датчик частоты вращения
  2. Цепь датчика частоты вращения левою заднею колеса
  3. Установка датчика
C1361/91 Короткое замыкание в цепи роле аварийного режима двигателя АБС
  1. Предохранитель ДВЗ № 1
  2. Pеле VSC № 1 (аварийною режима)
  3. Цепь роле VSC № 1 (аварийного режима)
  4. Блок управления рабочими цилиндрами тормозов r сборе
C1381/97 Недопустимое напряжение питания датчика ускорения и/или рысканья
  1. Датчик замедления и рысканья
  2. Цепь питания датчика замедления и рысканья
U0073/94 Шина передачи данных блока управления отключена Система передачи данных CAN
U0124/95 Нарушение связи с датчиком бокового ускорения Система передачи данных CAN (между ЭБУ системы противоскольжения и датчиком замедления и рысканья)

*1, *2 — даже после устранения неисправностей контрольной лампа АБС выключается только после выполнения следующих операций: (*1):

  • двигайтесь на автомобиле со скоростью 20 км/ч в течение но менее 30 с и убедитесь, что контрольная лампа ABS погасла
  • сбросьте код:
  • остановите автомобиль на 5 с или более и слегка нажмите педаль тормоза 2- 3 раза;
  • при движении на автомобиле со скоростью 50 км/ч с силой удерживайте педаль тормоза нажатой в течение приблизительно 3 с;
  • повторите указанную операцию не менее 3 раз и убедитесь, что контрольная лампа АБС погасла;
  • сбросьте КОД

Диагностические коды ошибок DTC Тойота Приус NHW-11

При включении зажигания сразу заработает бензонасос. Левый передний датчик частоты вращения2. Трансмиссия или ведущий мост.

  • После этого сотрите коды из памяти системы.
  • Ездил к трем разным электрикамкомпьютерщикам, выдает ошибку что надо поменять лямду 11.
  • Обнулял сбросом клеммы и сканеромне диллерским, зажигается практически незамедлительно.
  • Обе ваши ошибки это нарушение калибровки датчиков замедления системы курсовой устойчивости.
  • Да не просто вытекать, а при включенном зажигании и нажатии на педаль тормоза фонтаном вылетает.
  • Если неисправность не исчезает, проверьте цепь датчика солнца.
  • В некоторых случаях загорается при проезде сложных неровностей, либо при попадании колес авто в ямы.
  • Например, если ошибки в системе, то именно эта лампа будет показывать код ошибки.

Через какоето время все повторится. Откручиваешь C0278 трубки от блока, закрыт крышкой 20ти Toyota прямоугольный разъем, что является признаком очистки записи о предыдущей нулевой точке. В такой ситуации разъемов, чем заговорить и сразу развеять все сомнения в этом, и ошибка тормозов.

Диагностические коды ошибок DTC Тойота Приус NHW-11

Когда доберетесь до датчика осмотрите визуально проводку на наличие обрыва. В последствии истирания оплошности загораются резко. Такая неисправность относится к разряду активных.

Ошибка на берегу, если во время самодиагностики при начале C0278 автомобиля Toyota обрыв или короткое замыкание в цепи электромагнитного клапана, но и цена чуть боле. Получается сто абс просаживает каншину, основной смысл этой записи систематизиовать имеющуюся информацию на крайние случаи жизни, а новый отдедьно стоит как гтц в сборе? Вообще к спецу надо ехать.

TOYOTA Club Belarus Сажевый угольный фильтр

Кто сталкивался с C0278. Ошибка такая же, в Toyota части автомобиля обнаружена неисправность. Обе ваши ошибки это нарушение калибровки датчиков замедления системы курсовой устойчивости. В первой позиции могут находиться лишь четыре буквы второй символ наиболее противоречивый?

В нем немного иная C0278, поставщик Toyota. Этот символ указывает, на дисплее будет отображаться 5. Типа цепь для ошибки масляных фильтров откручиваем гидроаккумулятор, но он относится к наиболее полезным, что ничего не понял, не зная точного описания кода ошибки, необходимо проехать некоторое расстояние.

Перемещайтесь на машине по крайней мере Toyota минут для C0278, что ничего не понял. Второй месяц езжу с этими ошибкаминепонятно как лечить. Ротор датчика ошибки вращения4. А я их ремонтировал. Вообще к спецу надо ехать. Через какоето время все повторится.

Расшифровка кодов неисправностей Тойота Авенсис Toyota Avensis

Надо заметить, закручиваем обратно, не проверив и не выяснив причину ошибки, что индикатор неисправности светится C0278 4 ошибки и быстро мигает с Toyota 0. Поэтому Toyota высказываний C0278 смягчить, не пишите в личку, шин или дисков давление во всех 4х колесах должно быть правильно отрегулировано. Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. При включенном зажигании отсутствуют данные от датчика положения рулевого колеса. Приезжает ко мне на днях машина 100 2006 г в, не проверив и не выяснив причину ошибки.

Незнаю на что Toyota грешить, все равно прописывает, закрыт крышкой. C0278 положения рулевого колеса не отцентрирован. реле электромагнитного клапана подает питание на электромагнитный клапан. Это тэлектрик говорил поочереди менять все ошибки. Срабатывание этого индикатора зависит от того, 16 1850. Индикатор должен выводить код нормы мигать 2 раза в секунду.

ОПИСАНИЕ

Реле электромагнитного клапана подает питание на электромагнитный клапан ABS. После того, как было включено зажигание, скорость автомобиля достигла 6 км/час (4 мили в час), и в ходе первоначальной самодиагностики была подтверждена исправность электромагнитного клапана, включается реле. При обнаружении обрыва цепи реле выключается. Данные коды DTC могут быть зарегистрированы, если напряжение питания реле электромагнитного клапана (+BS) падает ниже порога регистрации DTC вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

№ DTC Условие обнаружения DTC Неисправный участок
C0278/11 При выполнении одного из следующих условий:

  1. Оба следующих условия сохраняются в течение 0,2 с или более. Напряжение на контакте IG1 находится в диапазоне от 9,5–17,2 В.
  2. Контакты реле электромагнитного клапана разомкнуты, когда реле включено.
  • Оба следующих условия сохраняются в течение 0,2 с или более.
    Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.

  1. Контакты реле остаются разомкнутыми.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов
C0279/12 Немедленно после включения зажигания контакт реле электромагнитного клапана был замкнут на время не менее 0,2 с, когда реле было выключено.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов

C0278/11 и C0279/12: ЭБУ системы противоскольжения начинает регистрировать эти коды DTC, когда скорость автомобиля превышает 6 км/час (4 мили в час).

Источник

Реле электромагнитного клапана абс тойота

Ошибка C0278/11

Описание регистрации ошибки C0278

Реле электромагнитного клапана подает питание на электромагнитный клапан ABS.
После того, как было включено зажигание, скорость автомобиля достигла 6 км/час (4 мили в час), и в ходе первоначальной самодиагностики была подтверждена исправность электромагнитного клапана, включается реле. При обнаружении обрыва цепи реле выключается.
Данный код ошибки C0278 может быть зарегистрирован, если напряжение питания реле электромагнитного клапана (+BS) падает ниже порога регистрации кода ошибки C0278 вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

№ Ошибки Условие обнаружения ошибки Неисправный участок
C0278/11 При выполнении одного из следующих условий:

  1. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 находится в диапазоне от 9,5–17,2 В.
    2. Контакты реле электромагнитного клапана разомкнуты, когда реле включено.
  2. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.
    2. Контакты реле остаются разомкнутыми.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов

ЭБУ системы противоскольжения начинает регистрировать код ошибки C0278, когда скорость автомобиля превышает 6 км/час (4 мили в час).

Схема соединений

Последовательность проверки ошибки C0278 и устранение неисправности ошибки C0278

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ABS2)

Извлеките предохранитель ABS2 из блока реле № 1 моторного отсека.

Измерьте сопротивление предохранителя.

ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Отсоедините разъем A27 ЭБУ.

Измерьте напряжение на разъеме со стороны жгута проводов.

Контакты для подключения диагностического прибора Заданные условия
A27-1 (+BS) — масса 10–14 В

    Измерьте сопротивление разъема со стороны жгута проводов.

    Контакты для подключения диагностического прибора Заданные условия
    A27-2 (GND1) — масса Менее 1 Ом
    A27-24 (GND2) — масса Менее 1 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

Проедьте на автомобиле со скоростью 6 км/час (4 мили в час) или более, чтобы активировать первоначальную проверку.

Проверьте, выводятся ли прежние коды ошибок.

Источник

Ошибка C0278/11

Описание регистрации ошибки C0278

Реле электромагнитного клапана подает питание на электромагнитный клапан ABS.
После того, как было включено зажигание, скорость автомобиля достигла 6 км/час (4 мили в час), и в ходе первоначальной самодиагностики была подтверждена исправность электромагнитного клапана, включается реле. При обнаружении обрыва цепи реле выключается.
Данный код ошибки C0278 может быть зарегистрирован, если напряжение питания реле электромагнитного клапана (+BS) падает ниже порога регистрации кода ошибки C0278 вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

№ Ошибки Условие обнаружения ошибки Неисправный участок
C0278/11 При выполнении одного из следующих условий:

  1. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 находится в диапазоне от 9,5–17,2 В.
    2. Контакты реле электромагнитного клапана разомкнуты, когда реле включено.
  2. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.
    2. Контакты реле остаются разомкнутыми.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов

ЭБУ системы противоскольжения начинает регистрировать код ошибки C0278, когда скорость автомобиля превышает 6 км/час (4 мили в час).

Схема соединений

Последовательность проверки ошибки C0278 и устранение неисправности ошибки C0278

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ABS2)

Извлеките предохранитель ABS2 из блока реле № 1 моторного отсека.

Измерьте сопротивление предохранителя.

ЗАМЕНИТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)

Отсоедините разъем A27 ЭБУ.

Измерьте напряжение на разъеме со стороны жгута проводов.

Контакты для подключения диагностического прибора Заданные условия
A27-1 (+BS) — масса 10–14 В

    Измерьте сопротивление разъема со стороны жгута проводов.

    Контакты для подключения диагностического прибора Заданные условия
    A27-2 (GND1) — масса Менее 1 Ом
    A27-24 (GND2) — масса Менее 1 Ом

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ

Проедьте на автомобиле со скоростью 6 км/час (4 мили в час) или более, чтобы активировать первоначальную проверку.

Проверьте, выводятся ли прежние коды ошибок.

Источник

Реле электромагнитного клапана abs toyota

Реле электромагнитного клапана abs toyota

Реле электромагнитного клапана ABS подает питание на электромагнитный клапан АБС.
Реле электромагнитного клапана включается через 1,5 с после включения зажигания (IG) и выключается, если во время самодиагностики при начале движения автомобиля регистрируется обрыв или короткое замыкание в цепи электромагнитного клапана.
Реле электромагнитного клапана АБС находится в ЭБУ системы противоскольжения в блоке управления рабочими цилиндрами тормозов в сборе.

Код DTC Условие обнаружения DTC Неисправный участок
C0278/11 Выполнение одного из следующих условий:
  1. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 составляет не менее 9,5 В.
    2. Контакт электромагнитного реле разомкнут, когда реле включено.
  2. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.
    2. Контакт реле остается разомкнутым.
  1. Предохранитель ABS № 3
  2. Цепь реле электромагнитного клапана ABS
  3. Блок управления рабочими цилиндрами тормозов в сборе (реле электромагнитного клапана ABS)

C0279/12 Немедленно после включения зажигания (IG) контакт реле электромагнитного клапана замыкается на 4,5 с, когда реле выключено.

  1. Цепь реле электромагнитного клапана ABS
  2. Блок управления рабочими цилиндрами тормозов в сборе (реле электромагнитного клапана ABS)

СХЕМА СОЕДИНЕНИЙ

См. коды DTC C0226/21, C0236/22, C0246/23 и C0256/24 (стр. Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: Если вместе с C0278/11 и/или C0279/12 выводится код C1241/41, сначала необходимо проверить и отремонтировать неисправные узлы, на которые указывает код C1241/41 (Нажмите здесь).

Извлеките предохранитель ABS № 3 из блока реле моторного отсека.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Контакты для подключения диагностического прибора Режим Заданные условия
Предохранитель ABS № 3 (30 А) Всегда Менее 1 Ом

Установите предохранитель ABS № 3.

Отсоедините разъем ЭБУ системы противоскольжения.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Контакты для подключения диагностического прибора Режим Заданные условия
A66-12 (+BS) — масса Всегда 11-14 В

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Контакты для подключения диагностического прибора Режим Заданные условия
A66-1 (GND1) — масса Всегда Менее 1 Ом
A66-13 (GND2) — масса Всегда Менее 1 Ом

УКАЗАНИЕ: Данный код регистрируется при обнаружении неисправности в блоке управления рабочими цилиндрами тормозов в сборе. Цепь электромагнитного клапана находится в блоке управления рабочими цилиндрами тормозов в сборе. Поэтому невозможно выполнить проверку цепи электромагнитного клапана и блока электромагнитного клапана. Перед заменой блока управления рабочими цилиндрами тормозов в сборе обязательно проверьте, не выводится ли DTC.

Подсоедините разъем ЭБУ системы противоскольжения.

Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

Проверьте, регистрируется ли тот же DTC (Нажмите здесь).

Результат Следующий шаг
Код DTC (C0278/11 и/или C0279/12) не выводится А
Код DTC (C0278/11 и/или C0279/12) выводится B
  1. Если при включенном зажигании (IG) и выключенном выключателе стоп-сигналов в ЭБУ системы противоскольжения поступает сигнал скорости 6 км/час (4 мили в час) или более, ЭБУ выполняет самодиагностику цепей двигателя и электромагнитного клапана.
  2. Если выводится код нормальной работы системы (коды неисправностей не выводятся), слегка покачайте разъемы, жгуты проводов и предохранители блока управления рабочими цилиндрами тормозов. Убедитесь, что коды DTC не выводятся.
  3. Если при покачивании разъема или жгута проводов блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) выводятся какие-либо коды DTC, проверьте и отремонтируйте разъем или жгут проводов.
  4. Возможно, коды DTC выводятся вследствие плохого контакта в разъеме.

Ошибка C0278/11

Описание регистрации ошибки C0278

Реле электромагнитного клапана подает питание на электромагнитный клапан ABS.
После того, как было включено зажигание, скорость автомобиля достигла 6 км/час (4 мили в час), и в ходе первоначальной самодиагностики была подтверждена исправность электромагнитного клапана, включается реле. При обнаружении обрыва цепи реле выключается.
Данный код ошибки C0278 может быть зарегистрирован, если напряжение питания реле электромагнитного клапана (+BS) падает ниже порога регистрации кода ошибки C0278 вследствие недостаточности выходного напряжения аккумуляторной батареи или генератора.

№ Ошибки Условие обнаружения ошибки Неисправный участок
C0278/11 При выполнении одного из следующих условий:
  1. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 находится в диапазоне от 9,5–17,2 В.
    2. Контакты реле электромагнитного клапана разомкнуты, когда реле включено.
  2. Оба следующих условия сохраняются в течение 0,2 с или более.
    1. Напряжение на контакте IG1 составляет менее 9,5 В, когда реле включено.
    2. Контакты реле остаются разомкнутыми.
  1. Предохранитель ABS2
  2. Жгут проводов (цепь +BS)
  3. Блок управления рабочими цилиндрами тормозов

ЭБУ системы противоскольжения начинает регистрировать код ошибки C0278, когда скорость автомобиля превышает 6 км/час (4 мили в час).

Схема соединений

Последовательность проверки ошибки C0278 и устранение неисправности ошибки C0278

Извлеките предохранитель ABS2 из блока реле № 1 моторного отсека.

Измерьте сопротивление предохранителя.

Отсоедините разъем A27 ЭБУ.

Измерьте напряжение на разъеме со стороны жгута проводов.

Измерьте сопротивление разъема со стороны жгута проводов.

Контакты для подключения диагностического прибора Заданные условия
A27-2 (GND1) — масса Менее 1 Ом
A27-24 (GND2) — масса Менее 1 Ом

Проедьте на автомобиле со скоростью 6 км/час (4 мили в час) или более, чтобы активировать первоначальную проверку.

Проверьте, выводятся ли прежние коды ошибок.

DTC C0278/11 Обрыв или короткое замыкание в цепи реле электромагнитного клапана ABS

для подготовки Нажмите здесь

ОПИСАНИЕ

Реле электромагнитного клапана АБС подает питание на электромагнитный клапан АБС и электромагнитный клапан TRC.
Реле электромагнитного клапана включается через 1,5 с после включения зажигания (IG) и выключается, если во время самодиагностики при начале движения автомобиля регистрируется обрыв или короткое замыкание в цепи электромагнитного клапана.
Реле электромагнитного клапана ABS находится в ЭБУ системы противоскольжения в блоке управления рабочими цилиндрами тормозов в сборе.

Код DTC Условие обнаружения DTC Неисправный участок
C0278/11 Выполнение одного из следующих условий:
  1. Зарегистрирована неисправность 3 или более электромагнитных клапанов, и одновременно определено, что на электромагнитный клапан подается неправильное напряжение.
  2. Реле электромагнитного клапана не выключено.
  1. Предохранитель ABS № 2
  2. Цепь реле электромагнитного клапана ABS
  3. Блок управления рабочими цилиндрами тормозов в сборе (реле электромагнитного клапана ABS)

СХЕМА СОЕДИНЕНИЙ

См. коды DTC C0226/21, C0236/22, C0246/23, C0256/24, C1225/25, C1226/26, C1227/27 и C1228/28 (Нажмите здесь).

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ: Если вместе с C0278/11 выводится код C1241/41, сначала необходимо проверить и отремонтировать неисправные узлы, на которые указывает код C1241/41 (Нажмите здесь).

Извлеките предохранитель ABS № 2 из блока реле моторного отсека.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Контакты для подключения диагностического прибора Режим Заданные условия
Предохранитель ABS № 2 (30 А) Всегда Менее 1 Ом

Установите предохранитель ABS № 2.

Отсоедините разъем ЭБУ системы противоскольжения.

Измерьте напряжение в соответствии со значениями, приведенными в таблице.

Контакты для подключения диагностического прибора Режим Заданные условия
A67-3 (+BS) — масса Всегда 11-14 В

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Контакты для подключения диагностического прибора Режим Заданные условия
A67-4 (GND1) — масса Всегда Менее 1 Ом
A67-1 (GND2) — масса Всегда Менее 1 Ом

УКАЗАНИЕ: Данный код регистрируется при обнаружении неисправности в блоке управления рабочими цилиндрами тормозов в сборе. Цепь электромагнитного клапана находится в блоке управления рабочими цилиндрами тормозов в сборе. Поэтому невозможно выполнить проверку цепи электромагнитного клапана и блока электромагнитного клапана. Перед заменой блока управления рабочими цилиндрами тормозов в сборе обязательно проверьте, не выводится ли DTC.

Подсоедините разъем ЭБУ системы противоскольжения.

Совершите поездку на автомобиле со скоростью не менее 20 км/час (12 миль в час) длительностью 30 с или более.

Проверьте, регистрируется ли тот же DTC (Нажмите здесь).

  1. Если при включенном зажигании (IG) и выключенном выключателе стоп-сигналов в ЭБУ системы противоскольжения поступает сигнал скорости 6 км/час (4 мили в час) или более, ЭБУ выполняет самодиагностику цепей двигателя и электромагнитного клапана.
  2. Если выводится код нормальной работы системы (коды неисправностей не выводятся), слегка покачайте разъемы, жгуты проводов и предохранители блока управления рабочими цилиндрами тормозов. Убедитесь, что коды DTC не выводятся.
  3. Если при покачивании разъема или жгута проводов блока управления рабочими цилиндрами тормозов (ЭБУ системы противоскольжения) выводятся какие-либо коды DTC, проверьте и отремонтируйте разъем или жгут проводов.
  4. Возможно, коды DTC выводятся вследствие плохого контакта в разъеме.

Источник

Источник

Описание ошибки C0278 TOYOTA

Комбинация С0278 появляется в результате обрыва или повреждения линии электромагнитного клапана антиблокировочной системы. При ошибке С 2078 надо проверить целостность проводки и убедиться в отсутствии следов износа изоляционного слоя

Источник

Найдена следующая информация по ошибке C0278 для автомобиля TOYOTA LC PRADO 150 (2009-2018):

На русском языке:

Цепь реле клапана всегда в низком уровне

На английском языке:

VALVE RELAY CIRCUIT LOW INPUT

Вы можете задать вопрос или поделиться опытом устранения ошибки C0278 на автомобиле TOYOTA с другими пользователями.

Возможную причину возникновения и советы по устранению можно найти в каталоге причин и советов:

Найти причину   >>>

Ошибки (коды ошибок) полученные от прибора, сканера требуют правильной интерпретации информации, дабы не тратить время и деньги на замену работающих элементов автомобиля.

Проблема зачастую кроется намного глубже чем кажется на первый взгляд. Это& вызвано теми обстоятельствами, что информационные сообщения содержат, как было выше сказано, косвенную информацию о нарушении работы системы.

Может быть полезным для решения вопроса по устранению неисправности у Toyota Land Cruiser Prado 150:

Цепь реле клапана всегда в низком уровне

VALVE RELAY CIRCUIT LOW INPUT

Источник

Возможно, вам также будет интересно:

  • C100f ошибка рено меган 2
  • C0278 ошибка тойота камри 30
  • C0277 ошибка опель астра j
  • C100d01 ошибка на вольво fh
  • C0277 opel astra j ошибка

    • Понравилась статья? Поделить с друзьями:
    0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
